2 способа сборки сверлильной стойки для дрели своими руками

Плюсы и минусы самодельного устройства

Решение изготовить самодельную стойку для дрели в частную мастерскую имеет следующие преимущества:

• Полученная конструкция будет существенно дешевле серийного аналога и в сравнении с недорогими моделями срок службы и надежность приспособления будет значительно выше.
• Простота устройства и процесса изготовления позволяет успешно выполнить поставленную задачу даже начинающим мастерам. Для получения более детальной информации по вопросу с пошаговыми инструкциями достаточно ознакомиться с видео по теме, находящимися в открытом доступе.
• При необходимости возможно внесение изменений или дополнений в базовое устройство стойки, чтобы учитывать особенности ее будущего применения.

Определенные сложности могут возникнуть при изготовлении металлических стоек. Чтобы сделать отдельные детали потребуется токарный станок, сварочный аппарат. Такие операции сможет выполнить только специалист. Но точность параметров детали в этом случае исключит возникновение люфта в ходе эксплуатации, обеспечивая точность сверления.

Как выбрать материал?

Выбор материала для стойки определяется в зависимости от дальнейших функций получившегося станка. Если с ее помощью планируется только сверлить, то собирать конструкцию разрешается из обычных древесных брусочков. Если же подставка должна получиться более мобильной и функциональной, то стоит некоторые детальки выполнить из стали. Станина для дрели традиционно делается либо из деревянного листка с толщиной, превышающей двадцать миллиметров, либо же из металлической пластины толщиной не менее десяти миллиметров. Конкретный выбор материала и его толщина должны зависеть от мощности используемой дрели. Помимо этого, ее можно укрепить дополнительным слоем из фанеры требуемого размера – так поверхность получится идеально ровной и более удобной для эксплуатации.

Стойка, на которой разместится сама дрель, также делается либо из металлической, либо деревянной плиты. Помимо направляющих на ней должен быть создан зажим для фиксации сверлящего инструмента. Каретка опять же может быть реализована из дерева или металла.

Такая система, как правило, оборудована и подходящей станиной, и стойкой, и даже механизмом управления, оборудованным ручкой. Дрель в этом случае будет перемещаться при помощи рукоятки фотоувеличителя, которую следует проворачивать. Перед эксплуатацией достаточно будет лишь убрать бачок с лампочкой и линзами и установить на освободившееся место хомутик для дрелей.

Кроме того, создать станок удастся и из рулевой рейки. В этом случае деталь берется чаще всего у машин отечественного автопрома, например, ВАЗ, Таврии или Москвича, и выполняет роль стойки и подъемного механизма. Основание нужно будет сделать самостоятельно. Плюсами конструкции ручной работы называют малую цену и доступность материалов, которые можно закупить на предприятиях или даже найти самостоятельно среди отходов – детали, бывшие ранее в употреблении, проблемой не являются. Среди минусов такого специфического станка называют его непрезентабельный внешний вид, а также не слишком выдающуюся точность.

Кстати говоря, для изготовления самодельного станка действует одно важное правило: чем мощнее дрель, которую подразумевается использовать, тем прочнее должна быть вся вспомогательная конструкция. В той ситуации, когда подставка делается из древесины, следует понимать, что материал этот довольно слабый, способный портиться при изменении влажности в помещении, а также часто подвергающийся появлению люфта

Стойка для дрели из профильных труб

— квадратные профильные трубы; — дверная пружина; — болты и гайки; — кусок круглой трубы для изготовления хомута для дрели; — краска по желанию.Список инструментов: — торцовочная пила (автор режет все на стойке для болгарки); — сварочный аппарат; — болгарка; — рулетка, маркер; — дрель. Процесс изготовления самоделки:

Шаг первый. Основа

Первым делом изготовим для станка крепкую и надежную опору. В качестве материала автор использовал профильные трубы, их нарезаем при помощи торцовочной пилы, это быстро и точно. Если торцовочной пилы нет, можете сперва сделать стойку для своей болгарки. Нарезав трубы, свариваем квадрат, сварные швы хорошо зачищаем, изделие выглядит красиво и качественно.

Шаг второй. Ножки
Шаг третий. Стойка и каретка
Шаг четвертый. Изготовление хомута

Шаг пятый. Рычаг

Изготавливаем рычаг, которым мы будем опускать каретку с дрелью, в качестве основы используем кусок профильной трубы. Рычаг крепится к каретке шарнирно, в качестве шарнира автор успешно применил гайки с болтами, получился такой своего рода «резьбовой шарнир». Конец рычага шарнирно прикреплен к другому рычагу, который выступает в качестве упорного. Этот самый упорный рычаг шарнирно прикреплен уже к раме. В итоге все работает примерно как коленчатый вал и шатун в двигателе автомобиля.

Шаг шестой. Пружина и испытания

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на простоту, сочетает в себе сразу несколько преимуществ — невысокую стоимость и функциональность.

Стоимость реализации этой идеи минимальна. В любом случае такая самоделка обойдется дешевле, чем покупка самой примитивной заводской модели.

Идея сделать подставку для дрели своими руками принадлежит автору YouTube-канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер буровой стойки 300×300 мм (однако при необходимости основание может быть увеличено).

Высота стойки составляет 500 мм (при необходимости, опять же, вы можете изменить ее вверх или вниз).

Т-образная подвижная часть, к которой крепится электродрель, состоит из двух частей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Кроме того, используются крепежи в виде болтов и гаек разного размера: М10 — для соединительных деталей, М8 — для фиксации дверной пружины (возвратного механизма).

Начинаем делать подставку для дрели своими руками.

Первым делом нужно сделать грядку (основание). Отрежьте четыре куска трубы краями под углом 45 градусов и сварите их.

Далее вырезаем еще четыре заготовки и свариваем их внутри получившегося каркаса.

Далее вам нужно будет сделать регулируемые ножки. Для этого просверливаем в станине четыре отверстия по краям и привариваем гайки. Ввинчиваем в них болты (они будут выступать в роли ножек).

На следующем этапе мы делаем подвижную деталь в форме Т. Последнее отверстие в короткой части (стойке) нужно будет заглушить. Вырежьте из листа кусок квадратной пластины подходящего размера, вставьте его в профильную трубу и ошпарьте.

Далее нужно сделать хомут для фиксации сверла. Его можно сделать из отрезка круглой металлической трубки. Обрезаем, подогнаем по размеру и привариваем две гайки.

Режем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к кровати. Сверху ставим подвижную часть. Привариваем хомут к опоре.

Теперь вам нужно будет сделать направляющий рычаг, который будет опускать движущуюся часть вместе со сверлом.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. К рычагу привариваем гайку удлиненной формы, а к подвижной части нужно будет приварить болт.

Далее нужно сделать еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем гайку удлиненной формы, с другой — болт. К длинному плечу привариваем вторую удлиненную гайку.

Сделаем еще одну деталь. К головке болта привариваем удлиненную гайку, как показано на фото ниже.

Просверлите отверстие в рамке держателя, вставьте и закрепите деталь. Прикрепляем к нему короткий рычаг. И уже прикрепляем к нему рычаг привода.

На последнем этапе остается только установить дверную пружину, которая после сверления заготовки вернет механизм перемещения сверла в исходное положение. Пружина фиксируется двумя удлиненными гайками и болтами.

К подвижной части приваривается нижняя гайка, верхняя фиксируется болтовым соединением.

Для этого нужно просверлить в стойке отверстие, в которое вставляется болт (с внутренней стороны профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

С помощью этого простого инструмента вы можете просверливать вертикальные отверстия в дереве, фанере или металле, не беспокоясь о деформациях.

Рекомендуем посмотреть пошаговый процесс изготовления основных конструктивных и сборочных деталей станины в авторском видео.

Направляющая для дрели своими руками

Предлагаем вашему вниманию третий бюджетный вариант самодельного устройства. Конструкция тоже довольно проста в изготовлении, но изготовлена из металла. Эта идея принадлежит автору YouTube канала Be Creative.

Материалы, которые потребуются для изготовления и сборки сверлильной стойки:

• профильная труба;
• металлические втулки;
• хомут для дрели;
• стальные пластины;
• направляющие;
• возвратные пружины.

В первую очередь необходимо изготовить подвижную часть стойки, к которой будет крепиться электродрель. В прошлом варианте она была деревянной, в этом — из профтрубы.

Отрезаем кусок квадратного профиля, и вырезаем на концах седловины. Потом к нему привариваем две втулки.

Посередине нужно приварить хомут для крепления электродрели. Изготовить его можно из куска круглой трубы, двух гаек и болта.

Далее отрезаем три куска стальной полосы, и свариваем из них основание стойки (опорную площадку).

Привариваем к основанию направляющие из гладкой арматуры. Надеваем на них пружины.

Фиксируем дрель с помощью хомута, и потом надеваем подвижную часть на направляющие.

Самодельная стойка для дрели готова. Да, она выглядит очень примитивно и хлипко, но зато изготовить ее можно очень быстро из обрезков металла.

Подробный процесс изготовления и сборки этой конструкции можно посмотреть на видео ниже.

Как сделать станину своими руками

Для изготовления станины необходима деревянная пластина.

Эта деталь делается из толстой металлической или деревянной пластины. Ее основные размеры:

• 50 х 50 х 1,5 см при выполнении из металла;
• 60 х 60 х 3 см – если ее делают из дерева.

Эти разновидности станин можно применить, если на станке будут проводиться только сверлильные работы. Если нужен многофункциональный агрегат, то размеры выбираются в пределах 100 х 50 (60) х 2 (3) см.

Для удешевления работ станина вырезается из твердого дерева. На нее закрепляют основную стойку с подпорками. Все эти детали соединены винтами и укреплены в вертикальной плоскости по отношению к станине.

Механизм для движения в вертикальном направлении

Простая металлическая стойка

Для перемещения сверлящего механизма (дрели) потребуются следующие конструкционные элементы:

• на каретке крепится рукоятка, перемещающая её вместе с дрелью для сверления детали;
• под кареткой монтируют пружину, чтобы механизм при ослаблении рукоятки возвращался в исходное положение;
• пружина соединяется с ручкой для взаимодействия. И её устанавливают в посадочных пазах снизу каретки;
• ручка размещается на оси, закреплённой двумя металлическими пластинами на стойке;
• по другую сторону стойки тоже монтируют пластины для крепления второй стороны оси, где функционирует ручка;
• соединение рукоятки с кареткой выполняется при помощи штифта, расположенного в продольном пазу каретки.

‘);»> стойка для дрели с тросовым лифтом своими руками. часть 1

Видео: дополнительное оснащение

Вопросы безопасности

Понятно, что дрель должна быть закреплена надежно. Но этим не исчерпывается безопасное использование.

Главный источник травматизма – выключатель. Если рукав вашей рубашки начнет наматываться на сверло, искать второй рукой кнопку разблокировки спускового крючка будет некогда. А вот клавиша, которую можно нажать за доли секунды – в самый раз.

К сожалению, штатными пускателями оснащаются лишь магнитные стойки. В таких конструкциях невозможно запустить мотор дрели, пока не включится электромагнит.

Магнитные станины интересны способом крепления к поверхности, можно работать горизонтально и даже вверх ногами. Однако система функционирует только на магнитных металлах.

Универсальная стойка для дрели

Устройство стойки для дрели.

Предлагаемый вариант позволяет выполнить самые различные операции, которые не приведут к выходу из строя двигателя самой дрели.

Если стойка нужна только для сверления, то ее основные части можно сделать из дерева. Если нужно проводить и другие работы (токарные, фрезерные), то устройство надо собрать из железных или стальных прутьев. Его основные части:

1. Станина – основной элемент конструкции.
2. Стойка – нужна для крепежа каретки, на которой устанавливается дрель.
3. Ручка – она служит для управления движением рабочего узла.
4. Для увеличения возможностей устройства есть несколько дополнительных компонентов.

Рассматриваемый вариант наиболее легкий в сборке.

Плюсы и минусы самодельных стоек

Самое главное и смелое преимущество — это экономия денег. В большинстве случаев из подручных материалов можно сделать стойку (направляющую) для шуруповерта или дрели.

Даже если в гараже нет комплектующих, их можно за копейки купить в металлической приемной (например, если вы решили сделать направляющие для движущейся части из амортизаторов).

Для изготовления штатива (вертикальной стойки) обычно используется профильная труба — у многих она есть в наличии и купить не проблема.

Еще одним преимуществом самодельной стойки является то, что раму можно подогнать под себя — сделать нужного размера (например, если вы собираетесь перевозить ее на машине).

При этом не обязательно копаться в интернете в поисках подходящих конструкций — можно сделать стеллаж и без них.

Из минусов можно только отметить то, что самодельная буровая стойка не рассчитана на выполнение высокоточных операций. И, конечно, по многим параметрам уступает дрели.

Как сделать простую сверлильную стойку для электродрели

Первый вариант самодельной конструкции, несмотря на свою простоту, сочетает в себе сразу несколько плюсов: низкая себестоимость и функциональность.

Затраты на реализацию этой задумки минимальные. В любом случае такая самоделка обойдется дешевле покупки самой примитивной заводской модели.

Идея изготовления стойки под дрель своими руками принадлежит автору YouTube канала MakeTools. Основной материал для изготовления конструкции — профильная труба с толщиной стенки 1,5 мм.

Размер станины сверлильной стойки — 300х300 мм (однако можно сделать основание больше, если в этом есть такая необходимость).

Высота вертикальной стойки — 500 мм (опять же, можно изменить в большую или меньшую сторону, если надо).

Подвижная Т-образная часть, к которой крепится электродрель, состоит из двух деталей: вертикальной (длина — 150 мм) и горизонтальной (длина — 100 мм).

Дополнительно используются крепежные элементы в виде болтов и гаек разного размера: М10 — для соединения деталей, М8 — для крепления дверной пружины (возвратного механизма).

Приступаем к изготовлению стойки для дрели своими руками.

Первым делом необходимо будет изготовить станину (основание). Отрезаем четыре куска профтрубы с краями под углом 45 градусов, и свариваем их вместе.

После этого отрезаем еще четыре заготовки, и привариваем их внутри получившейся рамки.

Далее необходимо будет сделать регулируемые ножки. Для этого сверлим в станине четыре отверстия по краям, и привариваем гайки. В них вкручиваем болты (они и будут выполнять роль ножек).

На следующем этапе изготавливаем подвижную Т-образную часть. Торцевое отверстие в коротком отрезке (держателе для дрели) надо будет заглушить. Из листового металла отрезаем кусок квадратной пластины подходящего размера, вставляем в профильную трубу, и обвариваем.

После этого необходимо изготовить хомут для крепления дрели. Его можно сделать из куска металлической круглой трубы. Разрезаем, подгоняем его по размеру, и затем привариваем две гайки.

Отрезаем профильную трубу 25х25 мм (длиной 500 мм). Привариваем стойку к станине. Надеваем на нее подвижную часть. К держателю привариваем хомут.

Теперь нужно будет изготовить приводной рычаг, который будет опускать подвижную часть вместе с дрелью.

Отрезаем кусок профильной трубы 20х20 мм длиной 500 мм. Привариваем к рычагу удлиненную гайку, а к подвижной части надо будет приварить болт.

Далее необходимо изготовить еще один рычаг из профтрубы длиной 200 мм. С одной стороны профиля привариваем удлиненную гайку, с другой — болт. К длинному рычагу привариваем вторую удлиненную гайку.

Изготавливаем еще одну деталь. К шляпке болта привариваем удлиненную гайку, как показано на фото ниже.

В станине стойки сверлим отверстие, вставляем и фиксируем деталь. Крепим к ней короткий рычаг. А к нему уже крепим приводной рычаг.

На последнем этапе останется только установить дверную пружину, которая после сверления заготовки будет возвращать в исходное положение механизм для перемещения дрели.  Фиксируется пружина при помощи двух удлиненных гаек и болтов.

Нижняя гайка приваривается к подвижной части, верхняя — крепится с помощью болтового соединения.

Для этого в стойке надо просверлить отверстие, в которое вставляется болт (изнутри профиля). На него накручивается удлиненная гайка. Зачищаем сварные швы и красим все элементы конструкции.

При помощи этого простого приспособления вы сможете просверлить вертикальные отверстия в заготовках из дерева, фанеры или металла, и не переживать, что что-то получится криво.

Пошаговый процесс изготовления основных деталей конструкции и сборки сверлильной стойки рекомендуем посмотреть в авторском видеоролике.

Изготовление

Независимо от модификации стойки и материала ее изготовления, конструктивный основной алгоритм сборки устройства единый. Процесс производства состоит из подготовительных работ и основного процесса — сборки.

К подготовительным работам относится:

• планирование конструкции стойки;
• перенесение плана на чертеж;
• составление списка необходимых материалов из наличия и тех, которые нужно приобрести. Составление сметы работы.

Пошаговый алгоритм

1. Производство станины. Основной опорный элемент должен быть достаточно прочным, чтобы выдержать вес заготовки и дополнительную нагрузку при сверлении. Этот показатель рассчитывается индивидуально в зависимости от вида работ. Рекомендуемая минимальная толщина станины из дерева — 300 мм, металла — 200 мм.
2. Установка на станине подпорки и стойки. Элементы изготавливаются из того же материала, что и станина. Крепятся детали перпендикулярно к станине с помощью винтов. Высота подпорки зависит от высоты инструмента.
3. Вырезание колодки — ее размер должен быть идентичен габаритам инструмента. В колодке вырезается полость для инструмента. Если колодка деревянная — используют дрель, режущие инструменты, наждачную бумагу. Если колодка металлическая, для создания отверстия нужна болгарка. В качестве колодки может использоваться выгнутая по окружности дрели и зафиксированная винтом металлическая полоса. К стойке она также крепится с помощью винта. При этом такая деталь узла должна выдерживать вес инструмента в работе. Использование металла в производстве станка увеличивает стоимость устройства, так как требует использования дополнительного оборудования.
4. Монтаж каретки и направляющих. Каретка служит для установки инструмента, направляющие обеспечивают вертикальное движение дрели во время сверления. Наиболее прочное крепление колодки — железными уголками. Крепление дрели на каретке с помощью хомутов менее надежно.
5. Фиксация перемещающегося элемента, который состоит из ручки и пружинок. Этот узел конструкции может устанавливаться верхним и нижним способами. Крепление возле рукоятки является более практичным, но второй вариант также имеет право на реализацию.
6. Установка дополнительных частей стойки. При необходимости выполнения работ кроме сверления, к станку крепятся части станка по чертежу. Например, для углового сверления, стойка дорабатывается дополнительной пластиной с отверстиями, которые помогут зафиксировать стойку под разными углами. Фрезеровка требует установки горизонтальной подставки с тисками, которая крепиться к станине.

Подготовка

На этапе подготовки необходимо сделать два основных шага. Первый – отыскать в интернете чертежи максимально подходящей конструкции. Второй – подготовить требуемые инструменты и материалы.

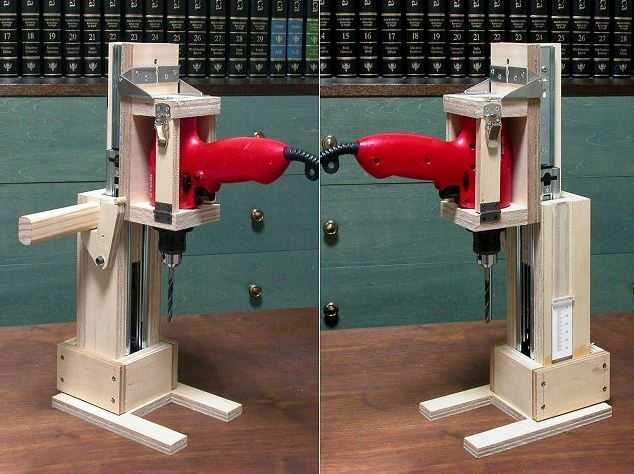

Например, для создания простейшей стойки для дрели потребуются:

• доски из дерева, толщина которых достигает двадцати миллиметров;
• деревянный ящик среднего размера;
• направляющие для мебели;
• стержень с резьбой, отвечающий за возможность движения в конструкции;
• приблизительно двадцать шурупчиков и тридцать саморезов;
• столярный клей.

Помимо этого, стоит подготовить пилу, струбцину, отвертки, наждачку и, конечно же, саму дрель.

Достоинства и недостатки самодельной стойки

Самодельная стойка для дрели обладает рядом достоинств, к наиболее значимым из которых следует отнести следующие:

• изготовление такого станка для сверления стоит значительно дешевле, чем приобретение серийной модели подобного приспособления;
• сделать такой штатив для дрели можно из подручных средств, используя комплектующие от старой и неиспользуемой техники, которые всегда удастся найти в любом гараже или домашней мастерской;
• чертежи подобных устройств различных конструкций и даже видео инструкции по их изготовлению находятся в открытом доступе, найти их не составит особого труда;
• при желании всегда можно создать собственной конструкции, который по своим характеристикам и удобству использования будет превосходить все имеющиеся модели.

Простейшую заводскую стойку китайского производства можно купить весьма недорого (от 1200 рублей), но ее функционал и качество удовлетворят далеко не всех мастеров — уж слишком часто поступают жалобы на существенный люфт у бюджетных моделей

Но, конечно, самостоятельное изготовление приспособления для закрепления дрели имеет и свои недостатки, к которым надо отнести следующие:

• для того чтобы изготовить некоторые детали таких стоек, требуется использование токарных станков, сварочного и другого оборудования, что, естественно, повышает их стоимость;
• по причине того, что конструктивные элементы подобных устройств для сверления подогнаны не слишком качественно, в них часто возникает люфт, а это негативно отражается на точности и качестве выполняемой с их помощью обработки;
• самодельная стойка для дрели достаточно ограничена в своих функциональных возможностях, с ее помощью, к примеру, нельзя выполнять отверстия, расположенные под углом.

Дополнительное оснащение станка

Дополнительные приставки позволят использовать станок для сверления отверстий под углом и выполнять несложные токарные и фрезерные технологические операции.

Для выполнения на данном оборудовании фрезерных работ, нужно обеспечить горизонтальное перемещение обрабатываемой детали, для чего используется подвижный горизонтальный стол с тисками для фиксации обрабатываемой детали. Наилучшим приводом этого стола будет винтовая передача, которая в движение приводится рукояткой.

С помощью самодельного сверлильного станка, где роль рабочей головки выполняет ручная дрель, сверлятся отверстия под углом, если станок оснащен поворотной пластиной с отверстиями по дуге. На этой пластине, способной вращаться на оси, которая закреплена на стойке станка, расположена каретка и дрель. Отверстия на поворотной пластине выполнены под углами 30°, 45° и 60°. Порядок изготовления механизма:

• В стойке станка и поворотной пластине по центру высверливается отверстие для оси.
• С помощью транспортира на поворотной пластине намечаются оси отверстий, расположенных под самыми распространенными углами, и просверливаются отверстия.
• С использованием осевых отверстий на стойке и пластине совмещаются два этих элемента и фиксируются болтами.
• На стойке просверливаются три отверстия для фиксации поворотной пластины штифтами.

Поворотная пластина поворачивается на нужный угол с закрепленным на ней инструментом и фиксируется тремя штифтами, соединяющими неподвижную и поворотную часть стойки.

Станки с поворотной пластиной могут использовать и для выполнения нехитрых токарных работ. Для этих операций дрель с помощью поворотной пластины располагается горизонтально.

https://youtube.com/watch?v=NqjfsbZh0-Y

Преимущества и недостатки самодельной конструкции

Самодельные стойки для электродрели обладают целым рядом неоспоримых достоинств, но наиболее значимыми являются следующие:

• изготовленный собственноручно сверлильный станок обходится намного дешевле, чем покупка аналогичной серийной модели;
• штатив может быть изготовлен практически из подручных средств, с использованием комплектующих от пришедшей в негодность и устаревшей техники;
• чертеж подобного устройства, а также видео-пособие и инструкцию по изготовлению конструкции можно легко найти в открытом доступе;
• есть возможность выполнить конструкцию по собственным чертежам, основанным на индивидуальных параметрах, наиболее удобных в работе.

Безусловно, как и любая конструкция, изготовленная самостоятельно, такой держатель для дрели будет иметь некоторые, совершенно некритичные недостатки:

• при изготовлении некоторых деталей для стойки требуется использовать токарные станки, сварочное и другое специальное оборудование;
• некачественная или неправильная подгонка конструктивных элементов в подобных устройствах провоцирует возникновение люфта, что может негативно отражаться на качестве выполняемых работ;
• самодельные стойки могут быть несколько ограничены в своих функциональных возможностях, поэтому не позволяют выполнять отверстие под углом.

Как сделать из дрели станок, используя подручные материалы

Из чего должна состоять направляющая подставка для ручной дрели?

Устойчивая станина

Желательно с возможностью установки тисков или другого приспособления, удерживающего заготовку. В домашних условиях изготавливается из толстого ДСП, фанеры, или текстолита. По центру оси устанавливаемой дрели, необходимо оставить отверстие диаметром пару сантиметров.

Описание необходимых частей сверлильного станка из дрели

Направляющая вертикальная стойка

Тут фантазия разработчиков неограниченна. Это может быть брусок, фанерная пластина, металлический профиль или труба.

Главный принцип при изготовлении – строгая вертикаль по отношению к опорной станине. В противном случае сверло будет отклоняться от прямолинейного движения, портить заготовку и ломаться.

Механизм хода

Может быть рычажного типа, или использовать пару шестерня-рейка. Принципиально не имеет значения, какую конструкцию выбрать

Важно соблюдать принцип доступности материалов, иначе может оказаться, что дешевле приобрести готовое изделие

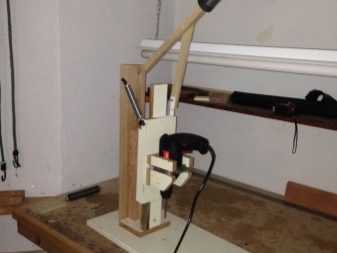

Механизм подъема и опускания сделан руками из досок

Второй пример подъемного механизма выполненный из металла

Причем подаваться может не только дрель к заготовке. Иногда удобнее поднимать изделие к сверлу. Например – на компактных моделях.

Кронштейн для ручной дрели

Идеальное решение – использование посадочного места для ручки дрели с хомутовым захватом. Оно охватывает подшипник вала, и оптимально подходит для центровки всей конструкции.

На практике – не всегда ваша дрель имеет такое посадочное кольцо. В таком случае инструмент крепится хомутами за корпус

При таком способе, важно добиться хорошей центровки оси вращения, и, разумеется – идеальной ее вертикальности

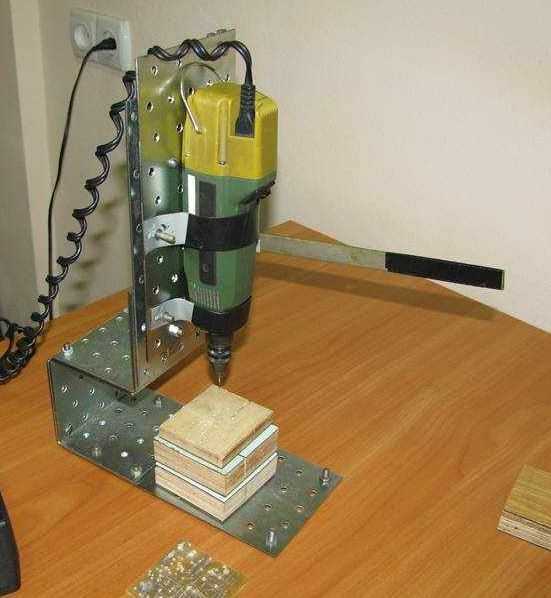

Самодельный вариант станка из монтажных пластин

ВАЖНО! Ось вращения дрели всегда вертикальна. Для сверления под углом – переориентируйте заготовку.. Существуют и более оригинальные конструкции крепления электроинструмента

Внешний вид не имеет значения. Главное – надежность и удобство применения

Существуют и более оригинальные конструкции крепления электроинструмента. Внешний вид не имеет значения. Главное – надежность и удобство применения.

Крепление дрели выполненное из фанеры

Выключатель дрели

Этот элемент конструкции важен, поскольку кроме удобства он обеспечивает безопасность работ. Если вы планируете навсегда оставить электроинструмент в станке – можно демонтировать кнопку и установить вместо нее стационарный включатель на корпусе станка.

Если же дрель будет периодически использоваться как ручной инструмент – оптимальным способом решения вопроса будет установка розетки и клавиши включения в удобном месте приспособления.

Лампа освещения рабочего места

Вариантов для творчества множество. Главное – она действительно необходима. Отдельно остановимся на способе крепления заготовки.

Станок с тисками, несомненно, более удобен, но обязательно надо предусмотреть возможность их демонтажа. При обработке крупногабаритных деталей поверхности станины должна быть ровной.

Преимущества и недостатки

Самодельная стойка имеет свои плюсы и минусы. Перед началом сборки будет полезно знать о них.

К преимуществам самодельного инструмента относят:

1. Изготовление стойки для дрели дешевле, чем покупка заводских аналогов.
2. Станок можно сделать из подручных материалов и комплектующих от старой техники.
3. Чертежи просты и понятны. По ним легко собрать стойку из дерева или металла. Выбор материала зависит от опыта работы с ним и наличия инструментов.
4. Чтобы добавить или изменить возможности, самодельную конструкцию можно модернизировать. Заводские модели после стороннего вмешательства перестают работать.

Обратите внимание! Китайские стойки имеют низкую стоимость, чем часто привлекают начинающих мастеров. Простейший инструмент обойдется не меньше 1200 рублей, но качество оставляет желать лучшего

Самодельные стойки обойдутся дешевле, так как в работе используют подручные материалы.

Из недостатков отмечают следующее:

1. Наличие инструментов. При изготовлении деревянной конструкции используют токарный станок и лобзик. Для металлических изделий потребуется сварочное оборудование и инструменты для резки металла.
2. Из-за недостаточно точных подсчетов и качества обработки возникает люфт и сложности с перемещением по вертикальной оси. Это негативно сказывается на точности сверления и удобстве работы.
3. Самодельные установки зачастую изготавливают для выполнения определенных задач. Простые конструкции не предусмотрены для просверливания деталей под углом.

В домашних условиях используют деревянные или металлические сверлильные стойки.

Плюсы и минусы самодельной стойки для дрели

Как и любое другое изделие, собираемое своими руками, самостоятельно изготовленный держатель для дрели имеет свои положительные и отрицательные стороны относительно магазинного продукта. К положительным моментам можно отнести:

1. Дешевизна. Самодельная сверлильный станок дешевле покупного аналога.
2. Собрать можно практически из чего угодно. Подойдет практически любая ненужная техника и доски
3. В интернете можно найти предостаточно статей и видео о самостоятельном изготовлении стоек, что поможет выбрать нужную и без проблем собрать ее.
4. Можно придумать собственную конструкцию, которая удовлетворит все индивидуальные потребности мастера.

Отрицательными моментами в изготовлении держателя для дрели являются:

• Ограничение функциональных возможностей. Простые самодельные стойки не обладают высоким набором возможностей, например нельзя изменить угол сверления.
• Люфт, возникающий при плохой подгонке материалов. Это негативно сказывается на качестве обработки и точности сверления.
• Необходимо наличие некоторых инструментов: токарного станка, сварочного и отрезного оборудования и навыков работы с ними. Они необходимы при изготовлении некоторых деталей стоек.

Устройство сверлилки

Фантазия непременное условие любого творческого успеха, но в машиностроении она бесполезна без точных расчетов и сверки с проверенными опытом решениями. История станкостроения насчитывает тысячелетия – лучковые токарные и сверлильные станки с ножным приводом использовались уже в конце каменного века. По теме этой статьи проверенный образец – настольный вертикально-сверлильный станок промышленного образца. По нему и будем сверяться, выбирая и решая, как лучше сделать сверлильный станок собственноручно: в эксплуатации находятся единичные экземпляры сверлилок, которым перевалило за 100, и точность они до сих пор держат.

Устройство настольного вертикально-сверлильного станка показано на рис.:

Устройство настольного вертикально-сверлильного станка

Его основные модули станина, колонна, консоль и стол для детали. Составные части основных узлов слегка выделены цветом, а их компоненты цветами поярче. Простейший стол (не считая деревянного чурбака) – тиски. Стол поворотно-сдвижной позволяет кроме сверловки производить также некоторые фрезеровочные операции. Станина как правило наглухо крепится к верстаку или др. надежной опоре.

Винтовой зажим – фиксатор консоли сверлильного мини-станка

В работе консоль при помощи подъемно-поворотного механизма ползуна устанавливают в требуемом положении сообразно размерам и конфигурации обрабатываемой детали, и фиксируют. Подача шпинделя на рабочий ход осуществляется отдельным механизмом подачи. В любительских и промышленных для домашнего пользования конструкциях подъемно-поворотный механизм это чаще всего рука оператора, а фиксатор – винтовой зажим ползуна, см. рис. справа; по ТБ то и другое допустимо. Но что непременно должно быть в конструкции сверлильного станка по требованиям тех же ПБ, так это отбойное устройств или просто отбойник: если бросить рукоять подачи, шпиндель или каретка вместе с ним должны автоматически отскочить вверх до упора. В домашних сверлилках отбойник чаще всего пружина, установленная в подходящем месте, см. далее.

Вывод

Исходя из всего вышесказанного можно смело сказать, что если Вам нужна стойка для дрели, то не нужно торопиться в магазин для того, чтобы купить ее и потратить деньги.

Можно для начала порыться в интернете, поискать чертежи, изучить их, ознакомиться с инструкциями, а уже только потом, исходя из оценки своих сил и способностей, делать вывод, стоит ли покупать ее, или лучше все-таки сделать своими руками.

Безусловно, каждый должен решить этот вопрос самостоятельно, но все-таки рекомендуется попробовать свои силы и отточить свои навыки, ведь конструкция сооружается из подручных материалов, которые, как правило, лежат дома у каждого мужчины. Желаем Вам успехов при изготовлении подобной стойки!

В заключение о выборе дрели

Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:

1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.

2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.

3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.

4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.

5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.
