Топ 6 чертежи на отрезной станок из болгарки своими руками

Используемое оборудование

Еще в недавнем прошлом использовались специальные агрегаты для точки валов, других деталей, нарезания резьбы, различные параметры получались на полуавтоматах, качество работы постепенно становилось выше, так как разрабатывалась дополнительная оснастка для упрощения процесса. Сегодня методов для выполнения процесса существует множество:

для изготовления внутренней и наружной резьбы разного профиля разработаны токарно-винторезные станки;
сконструированы сверлильные станки для работы метчиком, гребенками, накаткой, плашкой, резьбонарезными головками, фрезерованием.

Принято условное разделение оборудования по следующим признакам:

тип расположения инструмента;
заготовка или инструмент остается неподвижным во время нарезки;
степень использования автоматики и ручного труда;
вид применяемого инструмента.

Общая классификация станков

Рассматриваемое оборудование относится к инструменту, осуществляющему резку металлических заготовок на предприятиях, монтажных, строительных, производственных площадках. Везде, где выполняется обработка стальных или иных материалов, имеются те или иные устройства. Дисковые отрезные станки — одна из групп наряду с ножовочными и ленточнопильными. Для данного оборудования характерна повсеместная распространенность.

Различают 4 класса отрезных станков в зависимости от объемов выполняемых работ. Болгарки, циркулярные пилы включены в класс 4, поскольку используются преимущественно в быту. Класс 1 содержит машины, обрабатывающие любые изделия из металла, стали, чугуна и подобных материалов в больших объемах на протяжении длительного временного периода.

Рабочим органом отрезного станка является дисковая пила. В зависимости от числа режущих кромок инструмент бывает двух видов:

одноголовочные станки (у них лишь один режущий диск, поэтому устройства не могут похвастаться высокой производительностью);
двухголовочные (имеют два инструмента для резки, поэтому разом выполняют несколько операций).

У последних, как правило, одна из головок статична, то есть не перемещается, а другая способна передвигаться автономно от первой.

Также отрезные машины делятся на виды по типу подачи режущего инструмента. Подача бывает:

маятниковой;
фронтальной;
нижней.

Наиболее распространена маятниковая пила по металлу ввиду простоты использования и ценовой предпочтительности. Далее она рассмотрена детально.

По виду стационарное оборудование делится на несколько групп:

монтажные пилы;
абразивно-отрезные устройства;
правильно-отрезные устройства.

Выбор конкретной модели определяется задачами производства. Чтобы пользователь не ошибся с вложением средств (ведь машина отрезная стоит немало), далее самые популярные виды рассматриваются более подробно.

Для изготовления отрезного станка, понадобятся материалы:

профильная труба 40 х 20 мм – 0,32 м;
профильная труба 20 х 20 мм – 1,38 м;
профильная труба 15 х 15 мм – 0,34 м;
полоса 40 мм – 0,14 м;
полоса 20 мм – 0,16 м;
подшипники 100-я серия – 16 шт.;
болты М10 под шестигранник 75 мм – 8 шт;
гайки М10 – 12 шт;
шайбы 10 мм – 32 шт;
длинные гайки М12 – 3 шт.;
длинная гайка М10;
болт М12 с полной резьбой 200 мм;
болты М10 40 мм – 2 шт.;
болт под шестигранник с полной резьбой 70 мм;
заглушки для профиля 20 х 20 мм – 6 шт;
заглушки для профиля 40 х 20 мм – 1 шт;
профильная труба 50 х 50 мм, для направляющей – 2 м или более.

Далее на фото, показан процесс изготовления самоделки.

Первым делом, изготовим роликовую каретку для линейной направляющей. В качестве ее основы будет применяться профильная труба с сечением 20 х 20 мм. Потребуются 4 заготовки длиной по 300 мм.

Затем, в заготовках, нужно просверлить сквозные отверстия для будущего соединения деталей. Их центры располагаются за 25 мм от каждого края профильных труб. Потребуется сверло с диаметром 11 мм.

Переворачиваем просветленный профиль на другой бок, и отступив уже 50 мм,сверлим аналогичные сквозные отверстия с каждой стороны. Чтобы спрятать применяемые в дальнейшем при сборке каретки болты сквозные отверстия в заготовках нужно доделать. Для этого одну стенку каждого профиля требуется рассверлить, применяя сверло с диаметром 17 мм. Так дорабатываются все 16 отверстий, примыкающие к ним остальные 16 остаются нетронутыми.

Изготовим плечо для крепления болгарки, отрезаем профиль 40 х 20 мм, длиной 300 мм.

Также потребуется сделать узел для регулировки глубины прохождения при распиле. Он изготовляется из профильной трубы 20 х 20 мм, длиной 160 мм. Его торцы срезаются под углом 45 градусов. Из профильной трубы сечением 15 х 15 мм нужно нарезать небольшие проставки длиной по 40 мм. Всего потребуется 8 шт.

Собираем конструкцию. В качестве соединяющей петли будет применяться болт М12 со сплошной резьбой длиной 200 мм. На него накручиваются 3 длинные гайки М12. Закрепив болты с гайками струбцинами к столу нужно приложить заготовки из пары профилей 20х20 мм, и одного 40 х 20 мм. Трубы нужно приварить к гайкам.

Затем, из полосы шириной 40 мм нужно вырезать 2 заготовки длиной по 50 мм. По центу ближе к краям сверлим по отверстию сверлом 11 мм.

Эти пластины, послужат креплением болгарки в штатные отверстия, применяемые для крепления ручки. В некоторых инструментах данные отверстия могут быть изготовлены под болты М8, что нужно будет учесть. Для надежности прижимные болты М10 40 мм нужно оснастить гайками. Болты вкручиваются в редуктор сквозь пластины и поджимаются гайками.

Теперь, немного отступив от крепления пластин уваривается ранее сделанная заготовка из профиля 20х20 длиной 160 мм. На ее свободный торец варится заглушка из той же полосы, что и крепление для болгарки. На выступающем ухе пластины сверлится отверстие, и на него наваривается гайка М10. Для усиления конструкции дополнительно на бок профиля нужно приварить стальную полосу длиной 160 мм, также спиленную под 45 градусов.

После покраски деталей, собираем каретку. Для этого потребуются винты М10 под шестигранник длиной 75 мм. Нужно стянуть заготовки профильных труб 20 х 20 мм между собой. При этом между ними набирается пирог: шайба, подшипник, шайба, проставка, шайба, подшипник, шайба. Повторив так еще 7 раз, в результате получается готовая каретка.

Собираем крепление для болгарки.

На столе, устанавливаем направляющую и роликовую каретку. Ее высота регулируется подкладкой деревянных брусочков. Инструмент крепится по кромке стола. Заготовки для распила прижимаются парой слесарных струбцин. Для удобства можно проводить раскрой в несколько проходов, каждый раз добавляя глубину запила.

Самодельный отрезной станок из болгарки, готов к работе.

Станок делает ровные и точные пропилы.

В результате, получился удобный отрезной станок по металлу.

Назначение и виды

Сделать станки-самоделки своими руками — вполне осуществимая задача. Они незаменимы в домашней мастерской и помогают решать многие задачи, такие как:

обработка металлических заготовок, так как в быту часто приходится что-то затачивать или сверлить;
работа с древесиной.

Цена профессиональных инструментов высока, поэтому самодельные станки и прочие приспособления, изготовленные самостоятельно, очень востребованы.

Стандартный набор в мастерской включает:

верстак столярной обработки;
устройство для заточки режущих предметов;
приспособление для заточки свёрл;
станки для сверления;
прессовочный механизм;
отрезной станок с использованием дисков.

Признаки оборудования самостоятельного изготовления

У любого агрегата имеются личные потребности и возможности. В мастерской обязательно имеется место, где хранятся верстак и инструменты.

Сооружение верстака довольно серьезный процесс. В таком случае требуется сразу определить необходимое устройство, место его установки и материалы, из чего он будет сооружен. Столешница часто изготавливается из металла или дерева.

К конструкции сразу крепится циркулярный станок или фиксаторы, тиски, электролобзик.

Высота сооружения обязана быть удобной:

панели и шкафчики для хранения инструментов очень важны. Они также могут быть изготовлены собственноручно без особых усилий;
мастер обязан без надрыва дотягиваться к верней полке без отрыва от основной деятельности;
крепежи полочек необходимо подобрать качественные.

Устройство отрезного станка

мобильный отрезной станок по металлу

Дисковый отрезной станок располагают на надежном основании с помощью съемных крепежей. Устройство оборудовано тисками с жестким упором, подходящим для работы с разными формами заготовок и под любым углом. Резаком выступают твердосплавный и быстрорежущий диски или абразивный круг.

От электродвигателя на рабочий орган передается движение через зубчатую или ременную передачу. Ременная используется в основном для небольших мобильных устройств, зубчатая для промышленного оборудования. В быту распространены бесприводные модели невысокой мощности, относящиеся к 4 классу.

Дисковые отрезные станки делятся по количеству режущих кромок:

одноголовочные — с единственным диском, малой производительности. Ведь для выполнения заготовки обычно требуется производить ряд манипуляций;
двухголовочные — оснащены парой дисков для резки, поэтому могут одновременно выполнять несколько функций. Первый диск установлен неподвижно, второй передвигается относительно первого. Оба резака работают, в том числе, под углом. Производительность двухголовочных дисковых отрезных станков значительно выше, они работают в автоматическом режиме.

Режущая кромка конструктивно может располагаться:

маятниковым способом;
фронтально;
снизу.

Дисковые станки делятся на следующие разновидности:

абразивно-отрезные: раскраивают длинные куски материала на небольшие отрезки, режут профиль под углом;
отрезные пилы: резка проката любых видов небольшими партиями и штучно, регулируется количество оборотов и меняется тип диска в зависимости от использования;
отрезно-правильные: используются для резки бухт: проволоки, прутка, арматуры, труб.

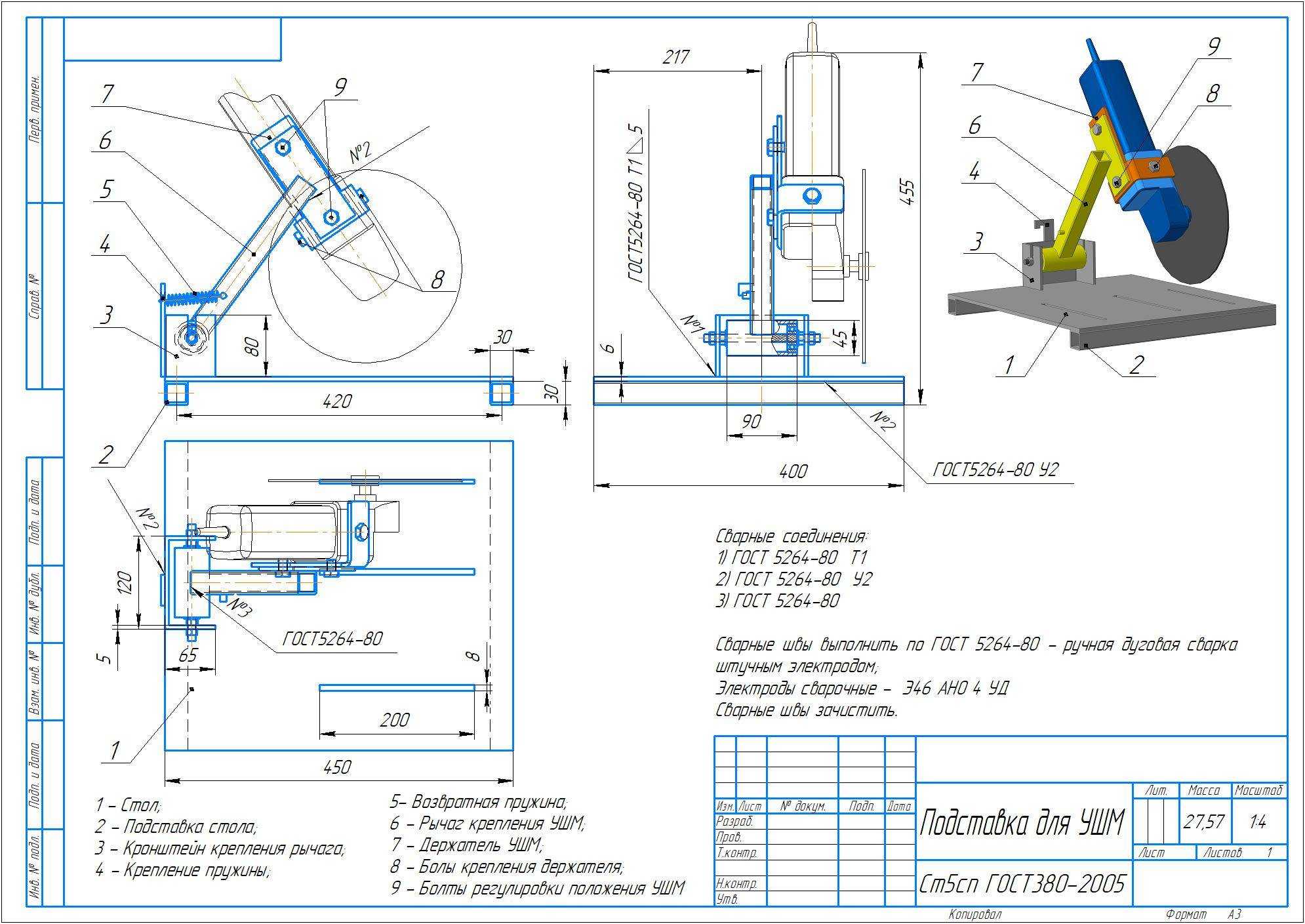

Вариант 3 — еще более простой способ сделать отрезной станок из УШМ

Многие не имеют сварочных аппаратов или не умеют ими пользоваться, поэтому если вы принадлежите к категории этих людей, то отчаиваться не стоит. Не нужно также просить своих знакомых и соседей о том, чтобы изготовить станок. Вполне реально обойтись без сварки, а в качестве основных соединителей будут использоваться болты с гайками. Итак, для конструирования простейшего отрезного станка из болгарки понадобится следующий расходный материал:

Уголки — причем небольшое их количество до 1 метра. Если есть кусочки, то это даже лучше. Толщина уголков стандартная 2-3 мм
Трубка стальная длиной 30 см — будет использоваться в качестве рукоятке, на которой будет крепиться болгарка
Стальной лист толщиной 2-3 мм и произвольного размера, но не менее 20х20 см
Болты с гайками диаметром 8-10 мм

Приступаем к изготовлению самодельного инструмента. Процесс изготовления имеет следующий вид:

Сначала к стальному листу нужно прикрепить уголок длиной 15 см
К стенке лежащего уголка прикрепить перпендикулярно еще один уголок, используя для этого болты с гайками. Если есть сварка, можно сделать прихваты сварочными швами
К перпендикулярно установленному уголку прикрепить трубку, используя все те же болтовые соединения
Трубка должна свободно перемещаться, поэтому затягивать гайку на болте не нужно. Вместо этого, необходимо законтрогаить фиксирующий болт при помощи еще одной гайки
К трубке на расстоянии от места соединения подсоединить две стальные пластины размером 5х6 см. Этими пластинами будет к рукоятке крепиться болгарка
Закрепить УШМ за кожух с предварительно-подготовленными стальными пластинами

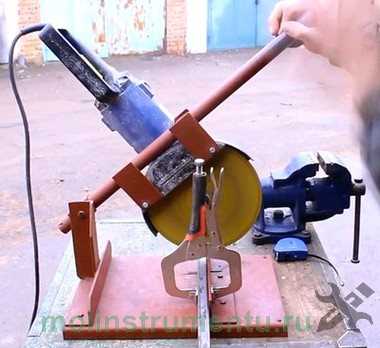

В итоге получаем простейший отрезной станок, фото которого можно увидеть ниже.

Вариантов изготовления аналогичных конструкций много, поэтому все зависит от того, что хотите получить в итоге, и какие расходные материалы имеются в наличии. Работать рассмотренным выше вариантом отрезного станка не совсем удобно, так необходимо постоянно удерживать инструмент (по причине отсутствия возвратного механизма), однако это легко исправить. К выступающей части трубки нужно прикрепить пружину, которая будет возвращать инструмент в исходное положение, исключая необходимость мастеру удерживать работающий агрегат.

Самодельный отрезной станок по металлу: инструкция изготовления

У станка, который изготовлен собственными руками, есть неоспоримое достоинство: он выполнен под требования конкретного мастера и изделия планируемые в дальнейшем к изготовлению. Для работы потребуется:

24-й уголок;
10-й швеллер;
вал;
трубы;
сварочный агрегат;
подшипники качения;
электропривод;
емкость для монтажа электросхемы;
тумблер пуска;
пусковая цепь;
обмотка;
дрель.

Ход выполнения работ по сборке:

Из уголка №24 и при помощи УШМ, собственноручно произведите нарезку заготовок на раму, ее габариты составляют 400х600х1200 мм;
Используя сварочную машину, выполняется сварка между собой заготовок;
Как направляющую, приваривается швеллер №10, который в то же время придаст прочности всей конструкции.

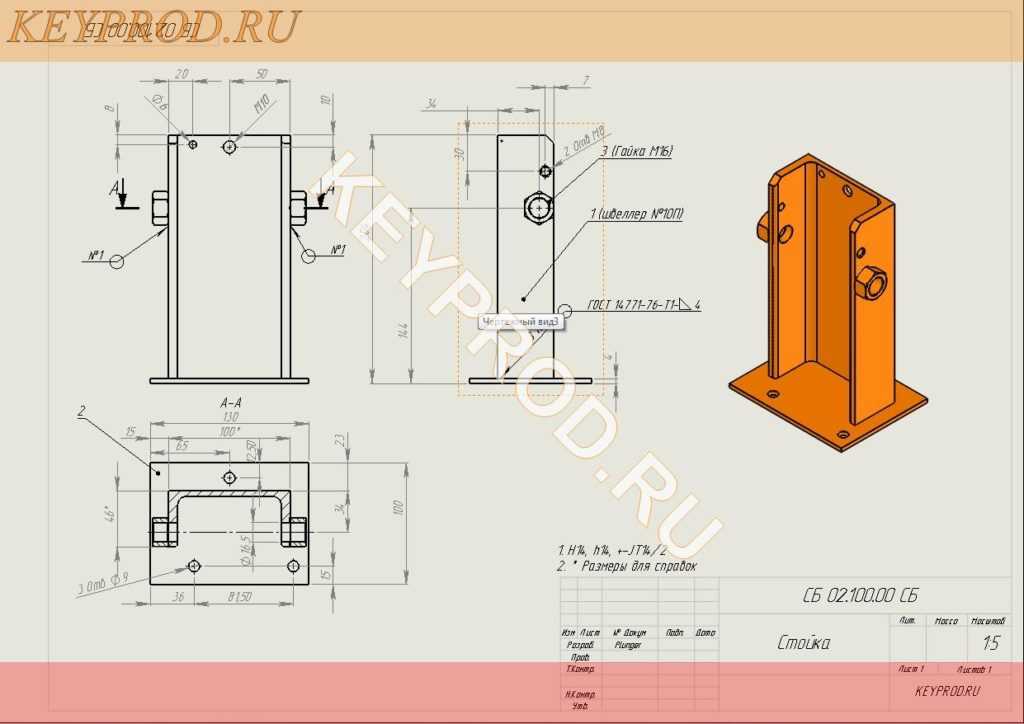

Используя винты, на швеллер закрепляются две вертикальные опоры;
Используя трубы, сделайте раму 400х600 мм для последующего монтажа электропривода и вала под необходимым углом;
На «хвостовой» части рамы расположена плита с закрепленным электродвигателем. Желательно применить асинхронный двигатель, так как он является неприхотливым. Зависимо от будущего назначения, можно отдать предпочтение мотору, мощность которого будет находиться в диапазоне 1,5…3 кВт и выполнить «запитку» от трехфазной сети. Если есть возможность использовать только 1-фазную сеть, подбирайте мотор на 1/3 мощности больше расчетного значения, подключается при помощи конденсаторов;
При помощи токарного станка, сделайте вал и фланцы, шкив и опоры. Фланец обязан выступать на 30,,,32 мм.
Произведите установку опорных подшипников и шкива;
Монтаж коробки с электросхемой выполняется непосредственно в нижней области рамы.
Между стоек крепится 12-миллиметровый вал, на который одевается втулка. Расстояние между валом и втулкой необходимо оставлять минимальным, необходимо обеспечение скользящей посадки.
На втулку, с помощью сварочного аппарата, наваривается коромысло из 10-го швеллера (L=800 мм), соотношение плеч коромысла — 1 к 3. Его ход ограничивается при помощи цепи.
На площадь короткого участка коромысла устанавливается электромотор, на длинную составляющую — механизм для порезки.
От электродвигателя и до вала прокладывается ременная передача.

Цена емкости для электрической схемы, выполненной собственноручно, будет немного ниже сравнительно с купленной в строительном магазине. Чтобы протянуть электропитание к оборудованию, нужен трехполюсный автоматический выключатель, от которого протянуто питание на электродвигатель, кнопка аварийного отключения и пусковая схема.

Подключение аварийной кнопки выполняется напрямую, электродвигатель при помощи коробки и автомата. Это обеспечит полную безопасность и электрозащиту сделанного вами оборудования.

Исходя из вышеизложенного, изготовить отрезной механизм собственными руками не только дешевле, но и практичнее, так как в процессе его изготовления Вы сами регулируете его параметры и производите настройку под будущую его работу.

Также, сделав такую процедуру однажды, можно выполнять ремонт подобного оборудования безо всяких проблем. Более того, при необходимости можно зарабатывать, делая отрезное оборудование собственными руками.

Видео: самодельный отрезной станок по металлу своими руками.

Republished by Blog Post Promoter

Разметка

Следующий этап подготовки деталей для сварки проводится вручную или с помощью специальных устройств. Самые простые приспособления – керн, металлическая линейка и штангенциркуль. Поверхность металла предварительно грунтуют, чтобы хорошо были видны риски. При поточном производстве делают шаблоны, их накладывают, обводят.

Различают понятия «наметка» и разметка. Первая – создание предварительного контура, вторая подразумевает кернение по всему периметру, маркировку. Наметка нужна при использовании шаблонов. Его сначала обводят чертилкой, а затем контур проходят керном. При ручной разметке сразу проводят кернение.

Размечать заготовки вручную сложно и долго. Подготовка и сборка заготовок с использованием оптической или мерной резки предпочтительнее. Для разметки металла созданы разметно-маркировочные автоматы, они работают на основе оптики по заданной программе. Керн движется быстро, размеченный листовой прокат выезжает из автомата со скоростью до 10 метров в минуту.

Этап разметки проводится вручную или с помощью специальных устройств

Какие достоинства и недостатки есть у самодельных станков из болгарок

Есть у рассматриваемых самоделок некоторые достоинства и недостатки, о которых также нужно знать каждому, кто задался целью сделать отрезной станок из УШМ. К достоинствам можно отнести:

Имея в гараже стационарный станок, можно быстро, а главное качественно разрезать разные материалы
Получение качественного и ровного реза, что делает устройство совершенным
Дешевизна — если есть болгарка, то затраты на изготовление станка будут минимальными

Теперь выясним, какие есть недостатки у рассматриваемого самодельного устройства:

Низкая надежность — даже при самом грамотном подходе, не исключается вероятность того, что человек может получить разные травмы только по причине работы на таком самодельном оборудовании. Чтобы обезопасить себя, нужно работать в защитном обмундировании
Сложность транспортировки устройства — все зависит от его размеров и веса. Только если станок называется стационарным, то предназначен для эксплуатации только в одном месте

Если уж получилось изготовить рассматриваемый тип оборудования, то разобраться с правильностью его эксплуатации не составит труда. Уже при первом испытании инструмента можно ощутить, насколько эффективной является его работа. Ниже приведена подборка фото, на которых показаны варианты самоделок отрезных станков из болгарок. Кроме того, такой инструмент, как УШМ таит в себе еще очень много интересных идей для расширения функционала, но это уже совсем другая история.

https://youtube.com/watch?v=BthXgs0WBbs%3F

Публикации по теме

Изготовление кожуха на болгарку для подключения пылесоса

Старая ручная дрель — что можно из нее сделать своими руками

Ножи из напильника делаем в домашних условиях

Делаем роликовые ножницы самостоятельно из подшипников

Особенности пилы

Самодельная маятниковая пила подходит для обработки любых металлических элементов и конструкций, создания заготовок и т.д.

Чаще всего ее используют для резки изделий, т.к. именно в этом ее ключевое предназначение.

Единственный минус в том, что цена на маятниковые пилы достаточно высокая, и поэтому они не каждому по карману.

Самодельная модель обладает тем же принципом работы, который описан ниже.

Маятниковая пила для работы по металлу по-другому называется торцовочной.

Это разновидность циркулярного аппарата, она работает за счет электротока и устанавливается на раму.

Видео:

Заводские модели оснащены специальным поворотным кругом, благодаря чему пила может выполнять функцию не только резки, но и стусла.

Если вам нужна только отрезная функция, то в самодельной модели круг можно не делать, таким образом, собрать пилу обойдется вам дешевле и сделать это будет несколько проще.

Название пилы произошло от ее функций: во время работы она совершает маятниковые движения – механизм резки двигается поочередно вверх и вниз, совершая резочные движения по металлу.

Во время работы аппарата круг для резки опускается на обрабатываемое изделия, а после того, как работа закончена, его нужно поднять на исходное положение.

Если вы покупаете готовый аппарат, то достаточно будет изучить основные характеристики и марки (Макита и пр.) устройства, а также почитать отзывы владельцев пил.

Если вы соберете маятниковую пилу, то сможете разрезать ею не только металлические заготовки, но также изделия из стекла, фарфора, дерева, сделать кафельную плитку нужного вам размера и т.д.

Модели Макита имеют широкий функциональный диапазон, самодельная же модель часто не имеет подобных деталей и подходит для работы в основном с металлом.

Однако если вы часто работаете с другими материалами, то сможете сделать или докупить необходимое оборудование, чтобы отрезная пила была более функциональна, тем более что сделать это совсем не сложно.

Большинство инструментов, необходимых для работы с изделиями, не обойдутся вам дорого: например, для резки дерева вам понадобится диск циркулярной пилы, а для обычной металлической обработки подойдет диск, принадлежавший ранее болгарке.

Следовательно, переоборудовать пилу очень просто: заменив диск из аппарата для работы по металлу, вы получите аппарат для обработки дерева и т.д.

Менять диски и прочие элементы очень просто. После того как вы соберете пилу своими руками, это не будет для вас проблемой.

К преимуществам этого вида пил можно отнести возможность создания качественного и точного среза, что не всегда возможно при работе с другими инструментами. Однако не стоит сравнивать пилу, сделанную своими руками, с инструментами известных производителей, например, Макита.

Ровный срез получается за счет того, что отрезная пила имеет мощный привод, а также отрезной круг, который вращается с большой скоростью.

Видео:

https://youtube.com/watch?v=qPM3Qc6gSXc

Другое преимущество в том, что эти пилы по металлу безопасны при работе своими руками: абразивный круг устройства закрыт специальным корпусом, который защищает от искр и стружек, которые могут попасть во время работы.

Благодаря высокой мощности и скорости вращения круга, работа происходит быстрее, чем при использовании других инструментов, а значит, расход энергии, требуемый для резки металла, будет гораздо ниже.

Наконец, маятниковые пилы более функциональные – ими можно обрабатывать металлические изделия под разными углами до 45 градусов.

Если вы решите купить уже готовый инструмент, то цена на него будет зависеть от нескольких факторов: во-первых, это размер изделия и его мощность.

Пилы, предназначенные для обработки толстых и крупных деталей, делают очень громоздкими и тяжелыми.

Передвинуть такой инструмент очень сложно, как правило, его помещают в гараж или мастерскую, где есть трехфазная заземленная розетка, которая необходима для работы.

С компактными пилами работать легче: их можно переносить по территории, либо брать с собой в нужное место. Однако для обработки массивных изделий они не подходят. Обычно своими руками делают именно этот вариант инструмента.

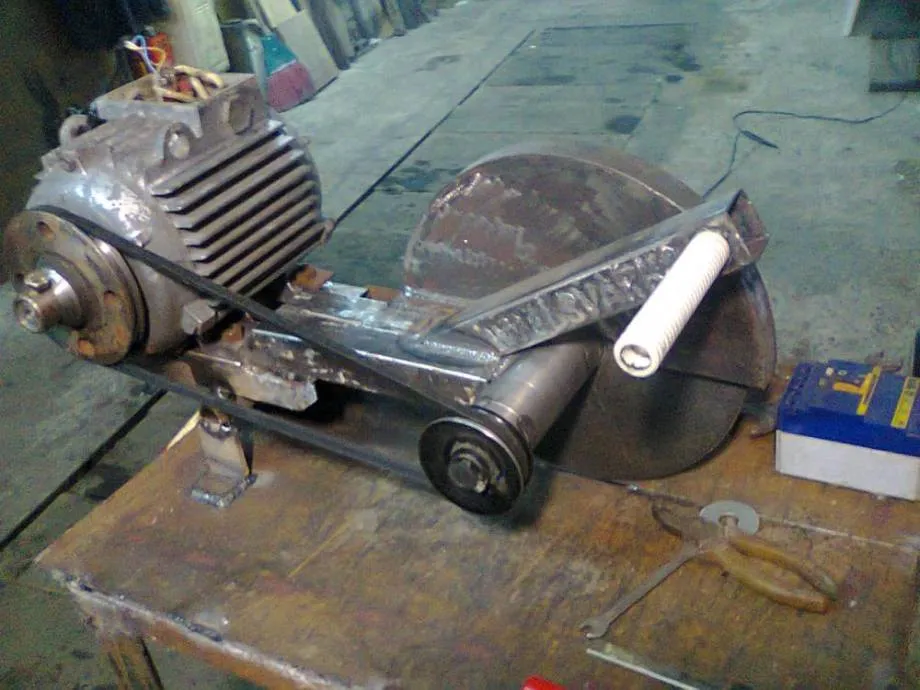

Процесс сборки отрезного станка своими руками

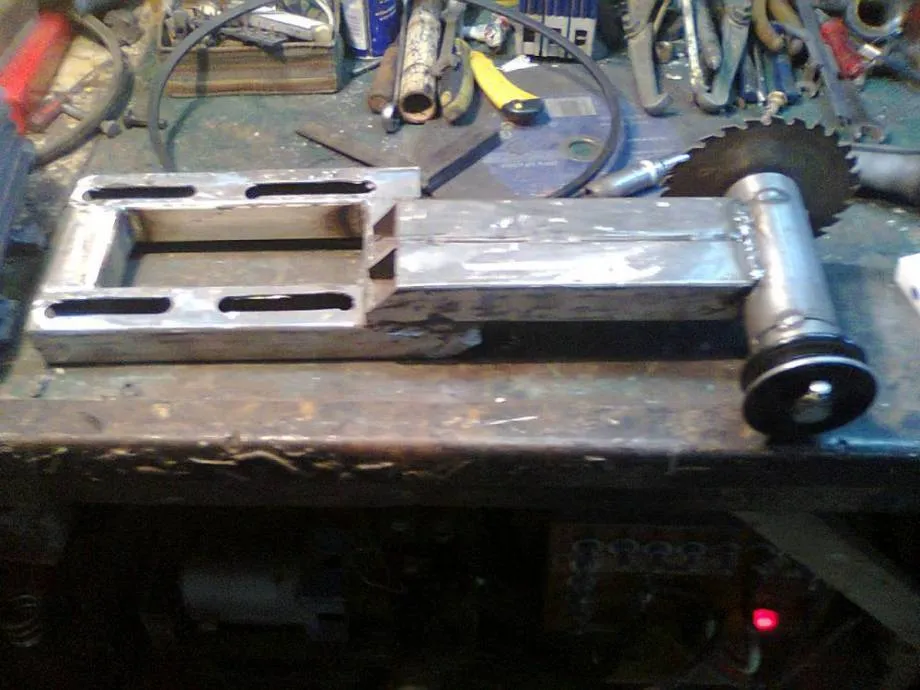

Первым делом вытачиваем на токарном станке шпиндель. Точить его нужно под 306-е подшипники, а диаметр должен быть 30 миллиметров.

Посадочное место под шкив нужно выточить на одной стороне, а на другой место под отрезной круг и резьбу для крепления круга.

Следующим шагом нужно будет отрезать от трубы два куска, что будут служить посадочными кольцами для подшипников. Диаметр трубы должен быть таким, чтобы подшипник свободно в неё заходил, но не болтался. Ширина вырезанных колец должна быть либо равна, либо немного больше ширины самих подшипников.

Вставляем подшипник в только что изготовленное кольцо, после чего надеваем их на шпиндель.

От всё той же отрубы отрезаем кусок, ширина которого равна расстоянию между подшипниками на шпинделе. Он нужен, чтобы соединять посадочные кольца. Аккуратно прихвачиваем по краям, не приварив сам подшипник.

На сторону со шляпкой шпинделя устанавливаем шкив, а на вторую, с резьбой, отрезной диск.

Основа станка

Далее переходим к изготовлению основы для станка.

Для этого берем металлический профиль или профильную трубу с квадратным сечением и делаем из неё прямоугольник, на который уместился бы электромотор.

Из того же профиля отрезаем пару кусков. Одну их сторону обрезаем под углом 30-45 градусов (чтобы они не задевали двигатель), а вторую сторону обрезаем так, чтобы в этот паз входила конструкция из шпинделя, подшипника и трубы, что делалась ранее.

Все размеры подгоняем под свою ситуацию. И вот пример того, что должно получиться:

Устанавливаем и фиксируем электромотор на платформу, после чего натягиваем ремень на мотор и шкив.

По сути, сборку можно считать готовой. Остаётся лишь подключить двигатель к сети и протестировать.

Однако мы рассматриваем, как изготовить полноценный отрезной станок, а для этого нужно изготовить станину, да и несколько защитных приспособлений не помешает.

Защитный кожух

Далее делаем защитный кожух на отрезной диск.

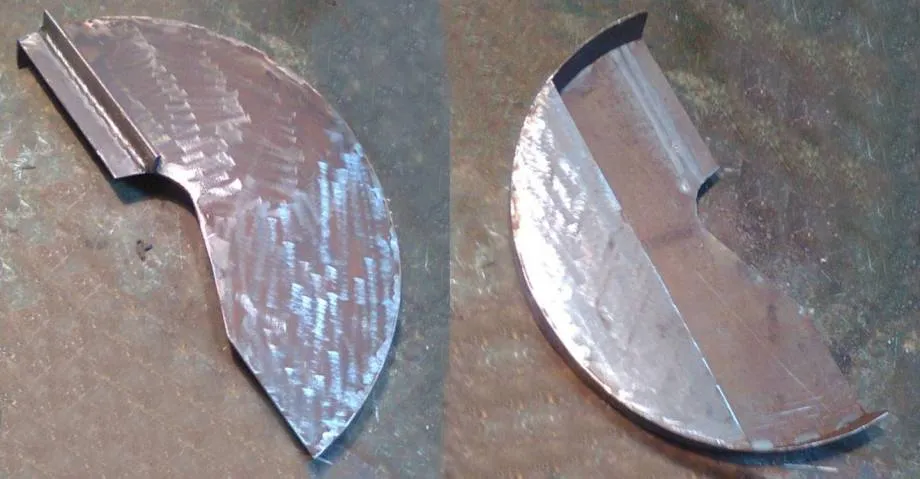

Для этого берем металл толщиной 2 миллиметра и небольшой уголок. Вырезаем детали из металла под свой отрезной диск и спаиваем их между собой, после чего припаиваем уголок к кожуху и раме станка. Вот пример того, что должно получится в итоге:

Шарнир, станина и ручка

Теперь занимаемся изготовлением шарнира.

Он делается из двух труб, диаметр которых должен быть таким, чтобы одна свободно заходила во вторую, но не болталась.

Дальше в очереди – станина для станка.

Берем квадратную профильную трубу или металлический уголок, выкладываем их по периметру прямоугольника нужного размера и свариваем. Далее привариваем к ним стойки из той же трубы или уголка.

И в конце просто приварите к стойкам лист металла, что будет служить столешницей.

Приварите к столешнице изготовленную ранее основу.

Следующий этап – ручка из профильной трубы и стального прута.

Профильную трубу обрежьте болгаркой так, чтобы её было удобно приварить к раме станка, после чего приварите прут в удобном месте на трубе и оденьте на него насадку для большего удобства.

Вот что должно получиться:

Полезные дополнения

По желанию можете изготовить тиски для крепления заготовки и защитный кожух для ремня.

Тиски будет удобно сделать из водопроводной задвижки, пары уголков, гайки и ручки. Проденьте задвижку через гайку, приварите один уголок к столешнице, ко второму задвижку, после чего приварите гайку к столу и подсоедините руку к водопроводной задвижке.

Принцип работы прост: крутя ручку, задвижка закручивается или выкручивается из гайки, таким образом, один уголок ходит по столешнице, а второй остаётся неподвижным. По тому же принципу, что и кожух для обрезного диска сделан и защитный кожух для ремня.

Разновидности отрезных станков дискового типа

Все дисковые отрезные станки по металлу можно разделить на несколько категорий. Основанием для деления будут служить показатели мощности и результативности.

Первая категория самая мощная, поскольку позволяет интенсивно работать практически с любым видом металла.

Станок четвертой категории является самым слабым, хотя он с успехом справляется с основными бытовыми задачами (несмотря на ограниченный функционал).

Еще одним основанием для выделения разных видов станков служит количество главного режущего элемента – диска. Выделяют одноголовочные и двухголовочные модели.

Вторые больше подходят для производств, когда скорость обработки материала играет существенную роль. Профили для создания рам и трубы небольшого диаметра успешно обрабатываются и на более простой модели станка (с одной головой).

Также станки отличаются друг от друга формой и конструкцией. Подбор техники иногда лучше доверить специалистам, поскольку только они сумеют учесть все нюансы работы с конкретным материалом.

Классификация отрезных станков

Дисковые станки для резки металла разделяются по разным факторам. Основное разделение — по количеству рабочих частей инструментов (отрезных дисков). К ним относятся:

Установки с одним режущим диском. Отличаются малой мощностью, низким показателем КПД. Используется для нарезания металлических профилей, труб, арматуры, других элементов. Дорогие модели оборудуются регулятором изменения положения режущей части относительно заготовок под углами.
Агрегаты с двумя отрезными дисками. Отличаются высоким показателем производительности. Одна рабочая часть неподвижна, вторая закрепляется на направляющих для передвижения. Используется на крупных предприятиях для скоростного выполнения технологических процессов.

Еще один вариант классификации отрезных установок — вариант подачи рабочей части. Среди них выделяются:

Фронтальная подача.
Нижняя подача.
Механизмы с маятниковым ходом диска.

Зависимо от того как подается дисковая пила, изменяется конструкция всего агрегата, появляются особенности его управления.

На базе большой пружины получился станок

Замечательная и простая идея, чтобы сделать работу с ручной циркулярной пилой более удобной, безопасной, быстрой и точной. Мастер приспособил большую пружину. Решение носит универсальный характер и подойдет для болгарки и других инструментов.
Сделал платформу для станочка.

Прикрепил дверную петлю на циркулярную пилу.

Присоединил к платформе.

Установил направляющую для пиления под углом 90 градусов, но можно при необходимости и варьировать угол.

Поставил стойку и надежно закрепил пружину.

Так выглядит готовая установка.

Пружина работает в качестве возвратного механизма.

Классификация оборудования

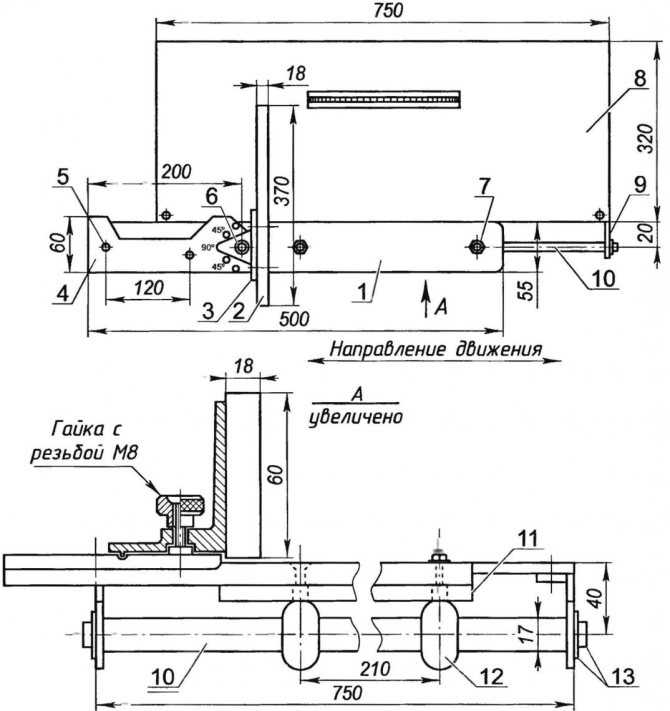

Итак, начнем с общей информации о металлорежущих станках. Конструктивно всех их объединяет наличие электромотора, передачи и отрезного диска. Найти чертеж для изготовления подобного оборудования не проблема. Ознакомившись с тем, как дисковый отрезной станок работает, в процессе его постройки своими руками вносить необходимые вам коррективы не составит труда. Теперь рассмотрим основные принципиальные нюансы:

Чертеж механизма передачи для отрезного станка

В зависимости от масштабов производства выбирается мощность устанавливаемого электромотора. Большинство готового оборудования имеет достаточно высокую мощность, но в бытовых нуждах получается даже избыток. Необходимо правильно выбрать и своими руками установить передачу. От нее зависит насколько будет сохраняться и правильно передаваться крутящий момент от мотора к режущему диску. Монтаж тисков. Даже для простейшего отрезного станка по металлу желательно включать в комплект тиски – это не только повысит комфортность работы, но и будет правильным с точки зрения техники безопасности. Выбор угла резки. Он может быть от 45° до 90°, но чаще мастера выбирают именно прямой угол. Диаметр отрезного диска. От этого параметра зависит, какой толщины кусок металла сможет отрезать дисковый отрезной станок. При проектировании нужно учитывать массу и габариты оборудования. Этот параметр зависит от используемых материалов и того, какой компоновки получится станок

Также в процессе проектирования уделите внимание виброопорам на ножках. Выбираем тип подачи – маятниковый, фронтальный или нижний

Еще отрезное оборудование классифицируются по типу установки пилы:

Ленточный станок.
Абразивно-отрезной.

Последний предназначен для резки толстой металлической арматуры, различных прутов, квадратных профилей и труб разного диаметра. Здесь же можно отрезать различные твердые детали и профили под разным углом. Ленточный станок работает на основе замкнутой режущей пилы, поэтому он не дисковый, пила перемещается на шкивах. Сразу стоит сказать, что своими руками проще соорудить именно дисковый вариант.
