Столярные соединения: виды и типы без с гвоздей и с применением их

Способы изготовления своими руками

Сварочные струбцины заводского производства обладают немалой стоимостью, потому рационально сделать угловой фиксатор своими руками. Такую задачу нельзя назвать сложной, так как для сборки можно использовать годами складываемые в гараже или сарае металлические элементы, которые жалко выбросить. Благодаря простоте конструкции для изготовления угловой струбцины не требуется использование сложного инструмента.

Конструкция из фанеры

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

Для самостоятельного изготовления струбцины потребуются такие материалы:

• пара брусков из твердых сортов древесины толщиной 25 мм;
• лист фанеры толщиной не менее 12 мм;
• крепежные элементы: шпильки, саморезы;
• ножовка либо лобзик;
• дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

На удалении в 20 мм от угловых закрепляются бруски упорные, между которыми оставляется небольшой промежуток. Размер его должен немного превышать максимальную ширину подлежащих фиксации заготовок. Шпильки удобнее вкрутить сразу, до прикрепления упорных колодок.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

Конструкция из металла

В первую очередь нужно сделать чертеж или эскиз угловой струбцины, определиться с основными размерами.

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

1. Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
2. Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
3. К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.
4. В верхнее основание струбцины закручивается болт. Резьба его не должна доходить до головки, что обеспечит свободное передвижение оснований относительно друг друга.

Пружинные струбцины

Особенности конструкции.

Струбцины с нерегулируемым зажимным усилием, работающие по принципу прищепки. Популярной разновидностью классической пружинной струбцины являются конструкции с изменяемой шириной зажима.

Преимущества

. Зажимы отличаются легкостью и удобством, все манипуляции при работе с ними выполняют одной рукой. Они обеспечивают стабильное мощное зажимное усилие. Оптимальны для деликатной фиксации склеиваемых деталей.

Недостатки

. Небольшая глубина захвата.

Область применения

. Универсальное приспособление для склейки и фиксации негабаритных деталей.

Особенности конструкции

Струбцина может быстро выйти из строя, поэтому так важно знать, как смастерить самодельный инструмент. Составными частями данной металлической конструкции являются рычажная часть, рама, губы зажима и подвижная деталь. В чем преимущества зажимных инструментов:

В чем преимущества зажимных инструментов:

• Надежность и качество. Детали ручных тисков и крепежные элементы, сделанные из металла отличаются прочностью и долговечностью. Таким образом, есть возможность производить плотную стяжку деталей разного коэффициента упругости.

• Легкий вес. Данный агрегат в отличие от обыкновенных тисков мобилен и транспортабелен. Конструкцию можно сделать при желании и стационарной.

• Надежный захват. Металлические детали инструмента позволяют производить максимально плотный захват, исключающий любой проворот, скольжение или выпадение элементов.

• Многофункциональность. Современные металлические струбцины универсальны, их используют для работы с различными материалами: детали из металла, древесины или пластика. Кроме того, формы предметов могут быть объемными, гладкими и даже трубчатыми, а размеры могут варьироваться от нескольких сантиметров до десятков сантиметров.

Струбцину можно сделать и из древесины, однако металлическая конструкция практичней и надежней. Ее изготовление не потребует особых знаний и навыков, понадобится лишь применение сварочного оборудования, ножовки и горелки. Весь процесс с пошаговой инструкцией показан на видео.

Модели зажимных инструментов делятся на следующие классы по работе механизмов и структурным особенностям:

1. Трубный. Используется для фиксации крупногабаритных предметов, длину трубы при этом можно менять. Отличается сложным принципом работы.
2. Угловой. Самый распространенный вид зажимных механизмов, используется для того, чтобы свести бруски из древесины строго под углом 90 градусов.
3. Ленточный. Чаще используется в столярном деле, составной частью является плавающий гибкий элемент, натяжение которого можно регулировать.
4. Пружинный. Такая струбцина скорее напоминает прищепку для фиксации, усилие создается за счет работы пружины внутри конструкции. С пружинным механизмом можно работать и одной рукой, используется при малых усилиях сжатия.
5. Автоматический. Этот тип можно отнести к быстрозажимным конструкциям, отличается простым и понятным принципом работы. Иногда встречаются модели со слабой фиксацией, однако чаще всего этот недостаток касается только недорогостоящих инструментов.
6. Торцевой. Эти модели имеют С-образную форму и три винта, чаще применяются для фиксации накладок на столешницы и другую мебель.
7. G-образной формы или быстрозажимный. Один из самых распространенных типов струбцин, часто является бюджетным вариантом тисков. В процессе работы предмет закрепляется на край столешницы или другой плоскости. Такой инструмент позволяет производить простую сводку элементов для склейки или фиксацию деталей для шлифовки или заточки.
8. F-образной формы или винтовой. Отличается большими возможностями регулировки за счет расположения направляющей шины, в работе с таким инструментом участвуют, как правило, обе руки. Есть возможность изменять ширину захвата, соединяя предметы различной толщины. Такой агрегат изображен на фото.

Топ лучших моделей

В рейтинг лучших моделей вошли поворотные стусла, имеющие качественную сборку, проверены временем и выпущены известными производителями.

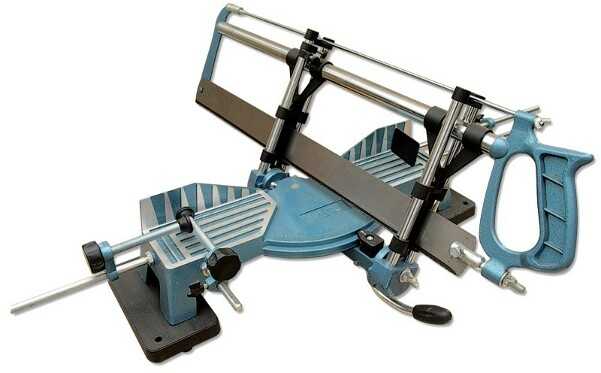

Gross 22759

Цена: 4 500 руб.

Для удобства эта модель инструмента оснащена съемным двухплоскостным пильным полотном из высокопрочной японской стали длиной в 60 сантиметров. Пильное полотно оснащено удобной рукояткой. Лоток изготовлен из ударопрочного пластика и имеет шкалу, позволяющую выполнять максимально точные горизонтальные или вертикальные пропилы. На рабочей поверхности находятся шесть упоров-ограничителей для полуавтоматической установки часто используемых горизонтальных углов. Для вертикального пропила устанавливаются вручную.

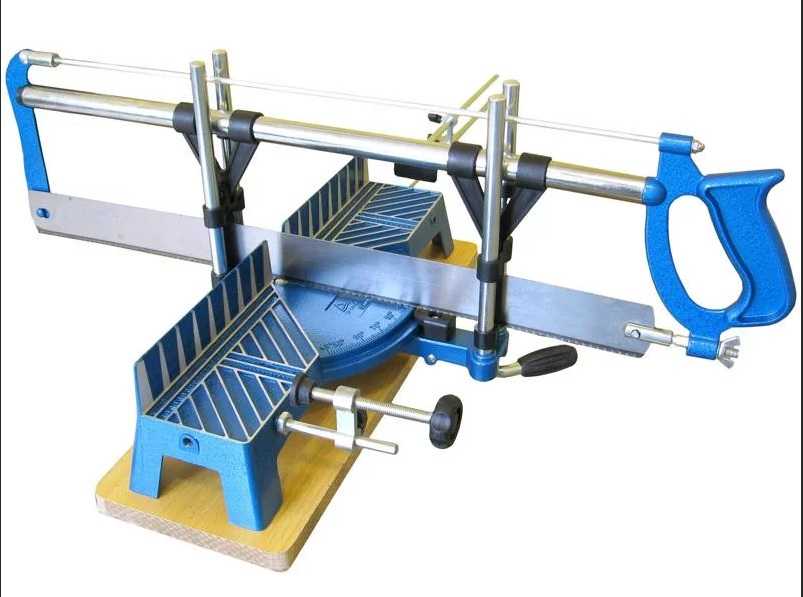

Santool 030203

Цена: 2 700 руб.

Стусло 550 мм используется для пропила таких материалов, как металл, пластик и твердая древесина. Углы устанавливаются в вертикальной и горизонтальной плоскостях. Распиливаемая деталь и пильное полотно устанавливаются надежно, благодаря чему получается ровный и точный рез. В комплект входит острая ножовка с металлической ручкой закрытой формы. Лоток изготовлен из металла, а подставка — из дерева. Эту модель часто используют в домашних мастерских.

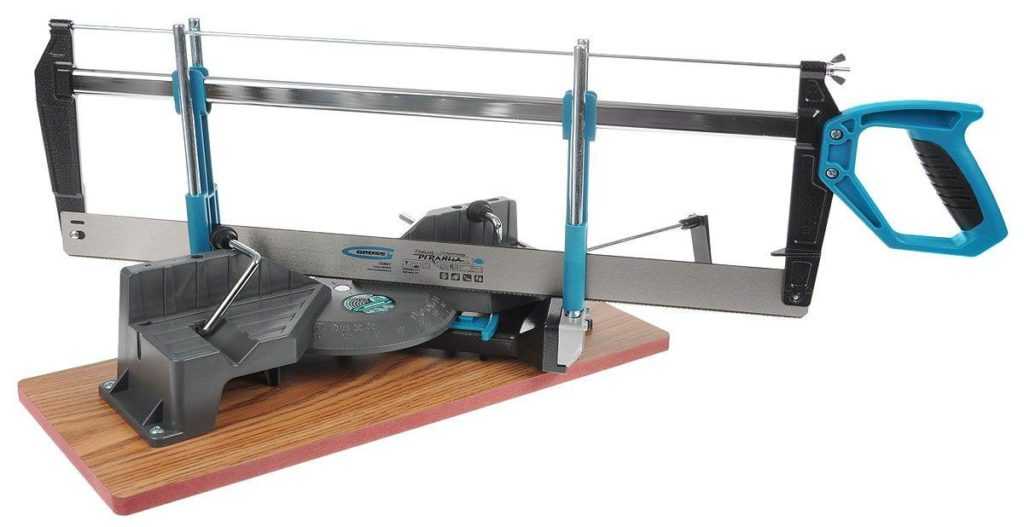

Gross 22757

Цена: 3 500 руб.

Инструмент этой модели имеет две прижимные струбцины и ограничительный упор, позволяющий производить максимально точный распил заготовок из дерева, пластика и металла под разными углами. В комплект входит ножовка, изготовленная из высококачественной японской стали. Есть быстрая установка часто используемых углов. Лоток из ударопрочного пластика надежно фиксируется на специальной подставке. Максимальная высота распила 10 сантиметров, а толщина от 8,5 до 13,7 сантиметров.

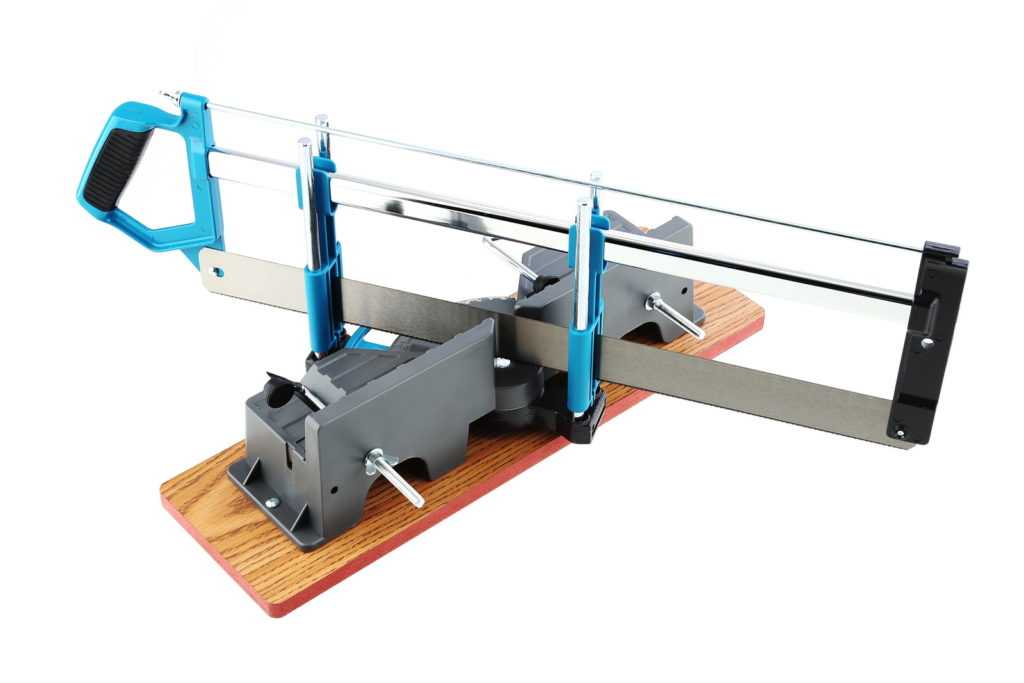

FIT Профи 41315

Цена: 2 500 руб.

Самая дешевая модель инструмента продается в комплекте с ножовкой из высококачественной стали, имеющей регулировочные винты для изменения натяжения полотна. А значит, для распиловки материала можно подобрать определенное натяжение полотна. Для надежного хвата рукоятка изготовлена из пластика и имеет удобную форму. Инструмент изготовлен в виде поворотной конструкции, позволяющей распиливать детали шириной не более 15 сантиметров.

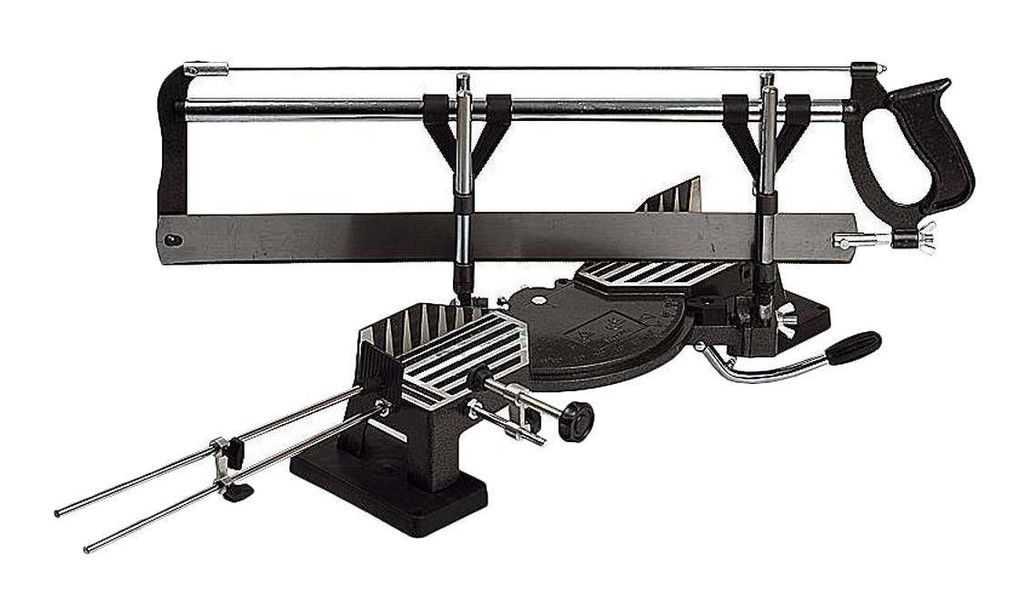

FIT Профи 41321

Цена: 3 800 руб.

В отличие от предыдущей модели длина полотна этого стусла — 60 см. Применяется для распила деталей под углами от 45о до 135о. Во время распила заготовки надежно фиксируются, что предотвращает возникновение брака. Максимальная ширина заготовки 12 сантиметров. Благодаря тому, что инструмент изготовлен из прочных и качественных материалов: пластика, алюминия и стали, он способен прослужить несколько лет.

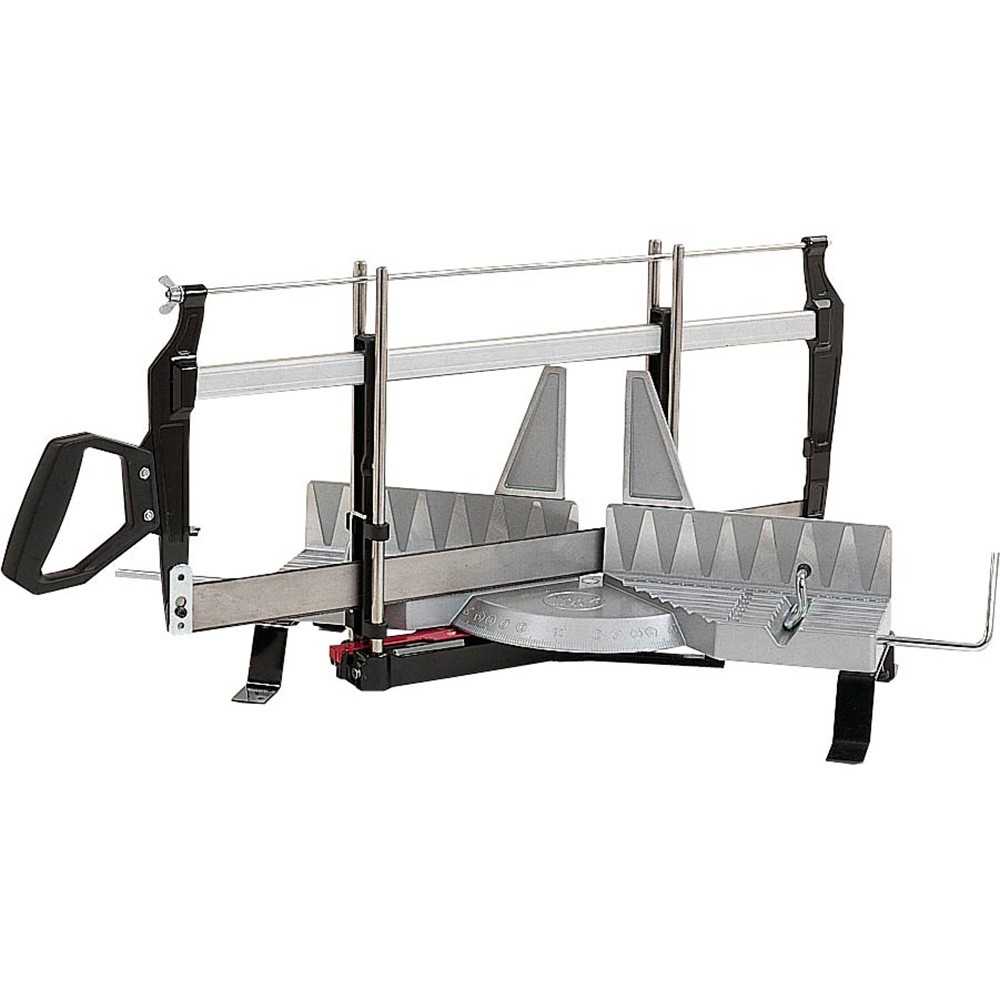

NOBEX Champion 180

Цена: 13 000 руб.

Дорогая модель стусла из рейтинга представляет собой лучковую пилу длиной 63 см. В комплект входит ножовочное полотно с шагом в 1,5 мм. Имеет высокоточную шкалу, позволяющую выполнять максимально точные заготовки. На лотке имеются два зажима, надежно удерживающие деталь во время распила. Благодаря наличию удлинителя есть возможность распиливать длинные детали. Высота распиливаемых деталей 18 см, ширина от 12,6 см до 20 см. Для удобного хранения пильное полотно можно устанавливать параллельно стуслу.

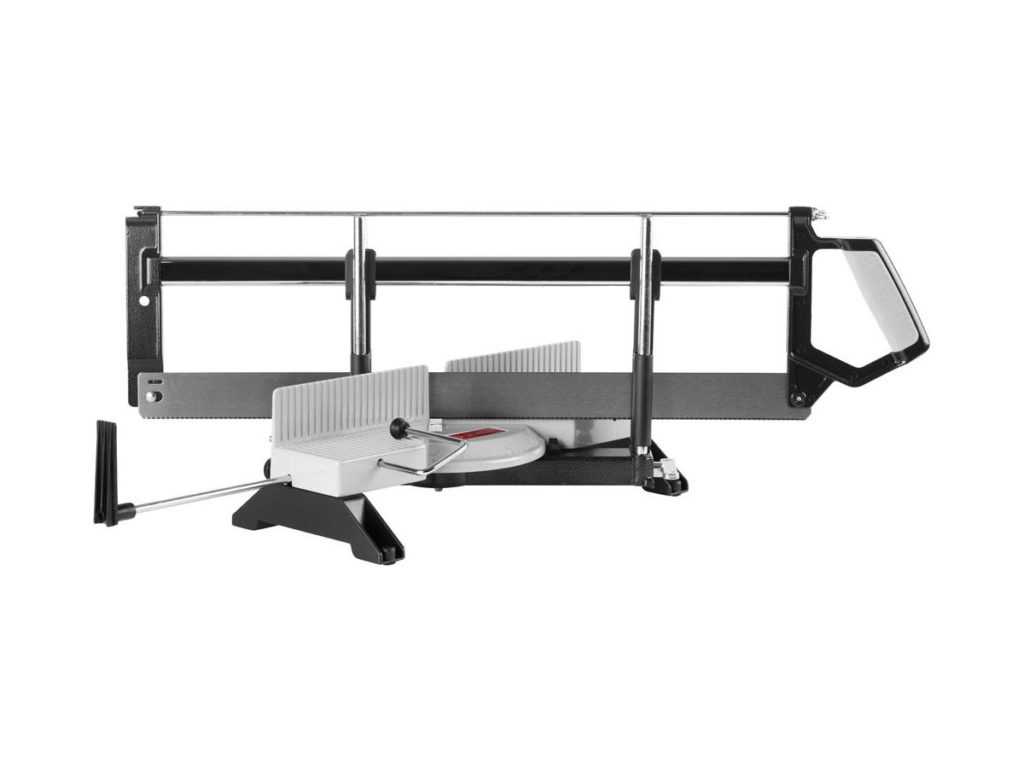

ЗУБР 15442

Цена: 3 100 руб.

Стусло отечественного производителя является профессиональным приспособлением для распиливания твердых материалов в вертикальной и горизонтальной плоскости. Изготовлено из легкого и долговечного алюминия. На рабочей поверхности находится высокоточная шкала в дюймах и сантиметрах. Пила длиной 56 см изготовлена из высококачественной стали и прошла термическую обработку. Для надежного хвата ручка пилы имеет прорезиненную вставку. При необходимости полотно заменяется быстро. Благодаря специальной конструкции с малыми люфтами обеспечивается высокая точность распила заготовки. Если использовать пильное полотно из стали, то можно распиливать металлические заготовки.

Как сделать столярную струбцину

В столярном деле одна из самых частых операций – это склеивание деревянных брусков под прямым углом. Пока клей сохнет, бруски надо жёстко зафиксировать в определённом положении. Эту задачу решает специальная столярная струбцина. Между двумя взаимно перпендикулярными губками имеется подвижная прямоугольная деталь. Эта комбинация жёстко фиксирует доски в заданном положении.

ФОТО: instrumentn.ruУгловая струбцина для столярных работ

К столярным относится и торцевая струбцина. Она служит для прижима на время приклеивания к мебельной доске (столешнице) декоративной планки.

ФОТО: woodschool.ruТорцевая столярная струбцина

Материалы и инструменты

Угловая струбцина сложна для изготовления своими руками, но она очень помогает при столярных работах. И сделать её самому наиболее интересно. Устройство можно выполнить из металла или из дерева. Последний вариант более доступен для самостоятельного изготовления.

В качестве материала для конструкции берутся деревянные бруски сечением 40×40 мм². Для платформы основания берётся кусок фанеры толщиной 15-20 мм и размером 350×350 мм². Для прижимного механизма потребуются две стальные шпильки диаметром 15-18 мм и длиной примерно 200 мм. К шпилькам необходимо подобрать соответствующие гайки с возможностью их фиксации в дереве.

ФОТО: rmnt.ruУгловая столярная струбцина

Инструкция по изготовлению

В одном из углов платформы под 90º один к другому крепко привинчиваются два бруска. Они образуют эталонный прямой угол. На расстоянии от этих основных брусков-упоров параллельно им крепятся ещё два бруска. Расстояние должно быть примерно на 30 мм больше, чем толщина предполагаемых для склейки деталей. В этих новых деталях посередине закрепляются ходовые гайки. Сквозь них пройдут шпильки, на внешние концы которых для удобства работы желательно закрепить рукоятки.

На их внутренних концах устанавливаются подвижные колодки. Концы шпилек в этих брусках должны свободно вращаться, но при этом создавать усилие давления. В подвижном бруске следует высверлить глухое отверстие, глубина которого равна половине его толщины, на донце запрессовать глухую шайбу, а в отверстие впрессовать подшипник (не обязательно шариковый), в котором будет вращаться упорный конец шпильки.

Склеиваемые детали одеваются на вершину эталонного угла и прижимаются к неподвижным упорам подвижными брусками.

Как сделать поперечное соединение

Одним из самых простых является поперечное соединение. Оно отличается простотой изготовления, овладеть его премудростями может даже начинающий плотник. Работа выполняется в следующем порядке:

• делается разметка. Соединяемые детали накладывают друг на друга. С помощью линейки прочерчивают линию среза. Рейсмусом наносят разметку по толщине;
• первая деталь зажимается в тиски. Ручной пилой, аккуратно, по линиям делается распил до пометки, оставленной рейсмусом. Заготовка поворачивается. Делается второй пропил;
• заготовку вынимают из тисков. С помощью острой стамески и деревянного молотка-киянки удаляют часть древесины между пропилами;
• обрабатывают вторую деталь;
• плоскости выравнивают с помощью наждачной бумаги или абразивного бруска.

Теперь можно стыковать деревянные заготовки. Соединение должно быть плотным, без люфтов и зазоров. Если изделие будет неразъемным, стыки промазывают столярным клеем, конструкция дополнительно усиливается шурупами.

Приспособления для установки и крепежа

Такую работу как сварка профильных труб,большинству из нас приходиться делать очень часто. Поэтому для данного процесса разработали большое количество разных приспособлений.

Центраторы. Благодаря им сохраняется соосность свариваемых частей, а так же происходит совмещение кромок на торцах. Они разделяются на внутренние и наружные.

Наружные механизмы применяются на много чаще. Этот механизм составляют несколько звеньев, скрепленных шарнирным способом. Между собою они создают замкнутый контур.

Кроме этого, соосность заготовок неплохо обеспечивают самодельные конструкции, которые делают из уголка и наваренных на него струбцин.

Механизмы с магнитами

Угольники на магнитах. Эти приспособления для сварочных работ применяют очень широко, и они бывают разнообразной формы. Они соединяют в нужном расположении листовые заготовки, рамного вида сооружения и так далее.

Такие приспособления используют не только в форме угольника, но и другого типа. Сила магнита в них позволяет прочно установить часть профильной конструкции в необходимом расположении, и в процессе сварки детали сохраняют неподвижное состояние.

Сварочные приспособления своими руками: струбцина

Сварочные приспособления своими руками изготовить не трудно. Многие мастера для работ предпочитают устройства, изготовленные своими руками, так как магазинные варианты не являются достаточно надежными.

Нужно подготовить:

1. Лист из стали толщиною от 9 до 11 мм.
2. Три гайки.
3. Шайбу. Она нужна с большим диаметром.
4. Трубопрокатную заготовку с наружной резьбой соответствующей резьбе на гайке.

Процесс изготовления своими руками

Из стального листа вырезают три полосы шириною 4 см, и длиною 50 см, 25 см и 10 см. Затем подготавливают еще две прямоугольные пластины для крепежа подвижного элемента и для обеспечения упора в статичной части устройства.

Видео: делаем своими руками фильм 1

После этого к основанию струбцины приваривают вспомогатель. Все это вместе создает Г-образную форму. К меньшей стороне конструкции приваривают второй лист прямоугольной формы. Шайбы тоже сваривают вместе.

Гайки укладывают “на ребро” к подвижной детали, таким способом, чтобы выкручиваемый стержень находился параллельно по отношению к основе струбцины.

Видео: делаем своими руками фильм 2

Сварку выполняют по внешней стороне первого прямоугольного листа. К его внутренним краям присоединяют подвижное устройство. В завершении на край стержня приваривают шайбы, их располагают плашмя.

Видео: делаем своими руками фильм 3

Самодельное устройство на магнитах

Необходимо подготовить:

• Квадратную металлическую листовую пластину с размером стороны на 25 см.
• Трубу с квадратным сечением.
• Три болта и три гайки небольших размеров.
• Цилиндр из стали диаметром 4,5 мм.
• Аппарат для сварки, сверло, дрель.

С разных сторон металлической листовой пластины приваривают две трубы на 15 и 20 см. Затем изготавливают две вспомогательных детали.

Видео: делаем своими руками фильм 4

Первая П-образная (из заготовок по 10 см). Вторая – это равнобедренная трапеция. Основание на 11,5 и 5,4 см, а боковые стороны по 10 см.

Собирать приспособления с постоянными магнитами следует в строгой последовательности крепления элементов. Такие приспособления отлично справляются с поставленными перед ними задачами.

Приспособления для сварки профильных труб являются незаменимыми в проведении сварочных работ. Они значительно облегчает весь процесс сварки.

Металлическая струбцина своими руками из подручных средств

Изготавливая струбцину из металла, практически невозможно обойтись без сварочного аппарата и УШМ. За основу можно использовать стальную трубу, получив в итоге трубчатую струбцину. Подойдут также любые стальные заготовки, которые наверняка имеются в распоряжении у каждого мастера. Рассмотрим особенности изготовления струбцины из металлической трубы размером 100×100 мм и толщиной не менее 3-4 мм. Инструкция выглядит следующим образом:

Отрезаем от трубы часть размером 2 см, и получаем стальной квадрат.
Далее разрезаем квадрат пополам, и получаем практически готовые две струбцины

Здесь очень важно учитывать, что если разрезать квадрат пополам, то зажимать в инструменте можно ограниченные по размеру заготовки. Именно поэтому можно отрезать немного больше, чтобы оставался запас.
На следующем этапе необходимо вырезать отверстие с торца, в которое будет крепиться подвижная губка

Размер отверстия зависит от диаметра используемого болта. Лучше не экономить, и взять болт толщиной 10-12 мм.
Далее подготавливаем болт с гайкой. Длина болта должна быть таковой, чтобы его хватило до упора с противоположной частью заготовки. Если длина заготовки составляет 10 см, тогда длина болта должна быть не менее 15 см.
Прикладываем болт с гайкой к пластине, и выставляем перпендикулярно основанию. Гайка приваривается к пластике.
Струбцина практически готова к использованию. Для удобства вращения болта, необходимо приварить перпендикулярно ножке кусок электрода.
Длина привариваемого электрода влияет на усилие, поэтому, чем больше ее размер, тем меньше усилий придется прикладывать для зажатия детали. Если хотите получить струбцину, которая будет максимально похожа на заводскую модель, тогда в ножке болта сверлится отверстие, и устанавливается кусок электрода.

Выбирая заготовку для изготовления инструмента, важно учитывать толщину стали. Именно от этого фактора будет зависеть надежность и эффективность самодельного прибора

На деле такой зажим из металла не уступает заводским аналогам. Уделив всего пару часов времени, можно получить качественный инструмент с минимальными финансовыми затратами. На видео ниже показано, что представляет собой инструмент в действии.

Склейка щита из заготовок, соединённых рейками

Если
клеить щит из фугованных досок, то возникнут трудности:

• зажатые струбциной заготовки могут «разъехаться» и получится ступенька;
• ступеньку можно убрать только рейсмусом или длительной шлифовкой.

Этих недостатков нет при соединении деталей щита на вставленную рейку. Для работ выбирают следующий порядок:

1. Готовят
40‒миллиметровые доски. Они должны быть гладкими и одинаковой толщины.

2. Из
досок выкладывают щит и карандашом рисуют базу. Отметка базы нужна, чтобы делать
пропилы с нужной стороны и для правильной сборки досок в щит.

Отметка базы на щите

3. На каждой заготовке циркулярной пилой делают с двух сторон пропилы глубиной 9 мм. У заготовок, размещённых по краям щита, делают по одному пропилу.

Заготовки с пазами

4. Из
обрезков древесины нарезают рейки, которые на 1 мм тоньше ширины пропила, а
шириной на 1 мм меньше, чем глубина пропилов в двух досках, то есть 17 мм.
Рейка, вставленная в паз, должна легко двигаться.

Рейки для щита

5. Для
склейки используют клей ПВА. Его наносят кисточкой так, чтобы он заполнял пазы.

6. Собранный
щит зажимают струбцинами и оставляют сохнуть.

7. Выдавленные
остатки клея удаляют острым инструментом, а затем щит шлифуют. При таком
способе соединения заготовок требуется минимальная шлифовка поверхности.

Склеенный щит на рейках

Пример взят с ютуб канала Wooden Ware, ролик «Склейка деревянных щитов, быстро и качественно!»

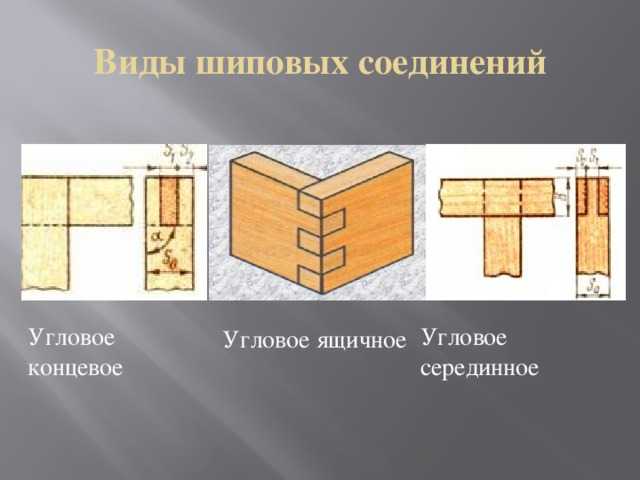

Виды углового соединения для бруса

Отдельно стоит упомянуть о соединении бруса или бревна при изготовлении сруба для дома или иной постройки. Данная технология строительства используется веками, качественно уложенные бревна гарантируют зданию долгую службу.

Выделяют два основных вида углового соединения при постройке сруба:

• без остатка (в лапу);
• с остатком (в чашу).

Рубка без остатка означает, что уложенные бревна сформируют ровный угол, их концы не будут выступать за пределы строения, отдельная его разновидность – теплый угол. Рубка с остатком, в свою очередь, означает, что по углам здания сформируется переплетение из выступающих торцов. Второй способ более затратный в плане количества материала, но здание лучше сохраняет тепло и более устойчиво.

Существуют различные способы соединения деталей из дерева, умение определить оптимальный для того или иного вида работ позволит значительно разнообразить ассортимент изделий, которые может изготовить мастер. Правильно выбранный способ обеспечит привлекательный внешний вид изделию и гарантирует надежность объемной конструкции.

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

• Встык;
• При помощи шпонки;
• Коренной шип;
• Теплый угол;
• Ласточкин хвост;
• В лапу;
• В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

В коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

Самый распространенный — ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

Соединение в лапу производится следующим образом:

• На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
• Второй элемент делается с шипом. Шип расширяется к краю;
• При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
• Угловое соединение следует укрепить нагелем или использовать шпонку.

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.

Соединения вполдерева

Соединения вполдерева относятся к рамным соединениям, которые используются для соединения деталей пластями или по кромке. Соединение выполняется выборкой одинакового количества материала с каждой детали, так что они соединяются заподлицо друг с другом.

Типы соединений вполдерева

Можно выделить шесть основных типов соединений вполдерева: поперечное, угловое, впотемок, угловое на ус, ласточкин хвост и сращивание.

• Поперечное соединение вполдерева. Позволяет соединять две перекрещивающиеся детали, не разрезая одну пополам. Выполняется так же, как и соединение врубкой с удалением половины материала с каждой детали. Ширина соответствует ширине пересекаемой детали. Материал снимается с низу одной детали и с верху второй.
• Угловое соединение вполдерева. Делается для концевого соединения двух деталей под углом 90°. Тавровое соединение вполдерева похоже на угловое, но на одной детали выбирается паз, а на второй фальц (накладка). Его можно сделать в потемок.
• Угловое соединение на ус вполдерева. Используется, когда на верхней лицевой стороне делается декоративная накладка. Скос лицевой стороны соединения соответствует повороту накладки.
• Соединение вполдерева ласточкиным хвостом. У этого соединения вырезается шип в форме «ласточкина хвоста» (с обеих или двух сторон). Соединение разъединяется, только если верхнюю деталь вынимать вверх из паза нижней. Уклон обычно составляет 1:6.
• Сращивание вполдерева. Это соединение используется для соединения деталей торцами по одной прямой с помощью накладки. Длина выбранной части материала (накладки) равна ширине детали. Для достаточной прочности соединению требуется

  усиление.

Выполнение углового соединения вполдерева

1. Выровняйте торцы обеих деталей. На верхней стороне одной из деталей проведите линию перпендикулярно кромкам, отступив от торца на ширину второй детали. Повторите на нижней стороне второй детали.

2. Установите рейсмус на половину толщины деталей и прочертите линию на торцах и кромках обеих деталей. Пометьте отход на верхней стороне одной и нижней стороне другой детали.

3. Зажмите деталь в тиски под углом 45° (пласти вертикально). Аккуратно пилите вдоль волокон вплотную к рейсмусной линии со стороны отхода, пока пила не выйдет на диагональ. Переверните деталь и продолжите аккуратно пилить, постепенно приподнимая ручку пилы, пока пила не выйдет на линии заплечика на обеих кромках.

4. Выньте деталь из тисков и положите на пласть. Плотно прижмите ее к цулаге и зажмите струбциной.

5. Пропилите заплечик до сделанного ранее пропила и удалите отход. Все неровности выборки выровняйте стамеской. Проверьте аккуратность выреза.

6. Повторите процесс на второй детали.

7. Проверьте пригонку деталей и при необходимости поровняйте стамеской. Соединение должно быть прямоугольным, заподлицо, без зазоров и люфтов.

8. Соединение можно укрепить гвоздями, шурупами, клеем.

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

ФОТО: rmnt.ruСамодельная струбцина
