Варианты сборки самодельного насоса в домашних условиях

Как сделать помпу

Перечислим главные составляющие любого самодельного насоса поршневого типа:

• нижний и обратный клапаны;
• поршень;
• любой отрезок трубы из стали или пластика.

Если идти по самому простому пути, то выбирают волновой насос. Он приводится в действие за счёт волнообразных колебаний жидкости. Здесь основной деталью является корпус в виде шланга, на торцы которого монтируются втулки с уплотнителем. Один конец трубы закрепляется на бревне, а другой на вертикально вкопанный кронштейн. Таким же образом устанавливается кронштейн для помпового насоса. В этом случае, с двух сторон пластикового или стального корпуса подсоединяются шланги. Снизу идёт забор воды, а сверху она выходит наружу. Этот вариант вполне пригоден для откачки грязной воды из ямы, поднятия питьевой воды из колодца или любых других мест.

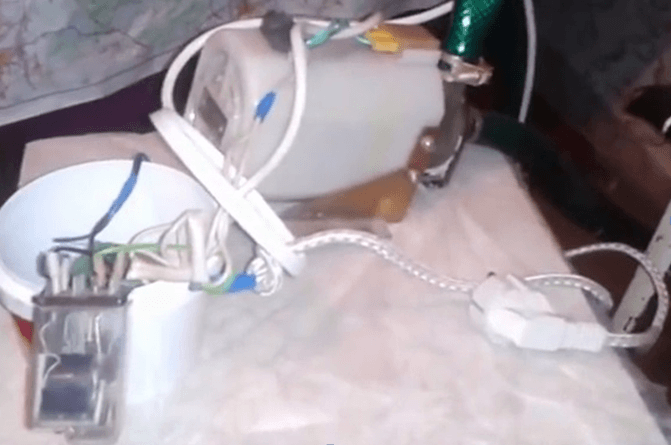

Что можно сделать из старой помпы?

Самодельный водяной насос заменит ручной труд — немного повозившись, вы создадите электромеханическое устройство, которое освободит от необходимости таскать лейки и ведра. Для большого участка, правда, он не подойдет — мощность помпы маловата, а вот в небольшом садике он будет весьма кстати. Также он сгодится для подачи воды в фонтане и для создания резервного источника воды, чтобы ваши цветы не остались без полива при поломке основной помпы.

Какие насосы подойдут?

Для полива участка лучше использовать насосы от старых советских машинок — только они способны выдать до 30 л воды за час. Помпы новых машинок не способны даже на такой объем.

Помпа на солнечной энергии

А можно сделать и такой насос для колодца, который будет работать от солнца. Для его изготовления своими руками понадобятся:

• Металлический бидон любой ёмкости (чем больше, тем лучше, но, как правило, берут резервуар на 50 литров;
• Резиновая грелка;
• Металлическая трубка в виде решетки, наполненная пропан-бутаном;
• Два клапана — входной и выходной.

Собирают конструкцию таким образом:

• В бидон монтируют резиновую грелку (грушу), предварительно герметично соединим её с трубкой в виде решетки;
• Решетку располагают с солнечной стороны колодца, впрочем, как и бидон;
• К входному патрубку крепим шланг, и второй его конец опускаем в колодец;
• Выходное отверстие закрываем клапаном в виде краника.

Работать такой самодельный насос будет под воздействием нагрева пропан-бутана в трубке. Тот закипает при самых низких температурах. Как только трубка нагреется, её нужно полить холодной водой, после чего произойдет остывание вещества. Это в свою очередь приведет к надуванию груши, и вода начнет поступать в резервуар. Трубка в этот момент снова нагреется и тут же охладится из-за проходящей по системе воды. Процесс непрестанной откачки воды из колодца будет обеспечен.

Итак, стало ясно, что сделать помпу для колодца своими руками при минимальной сноровке можно очень просто.

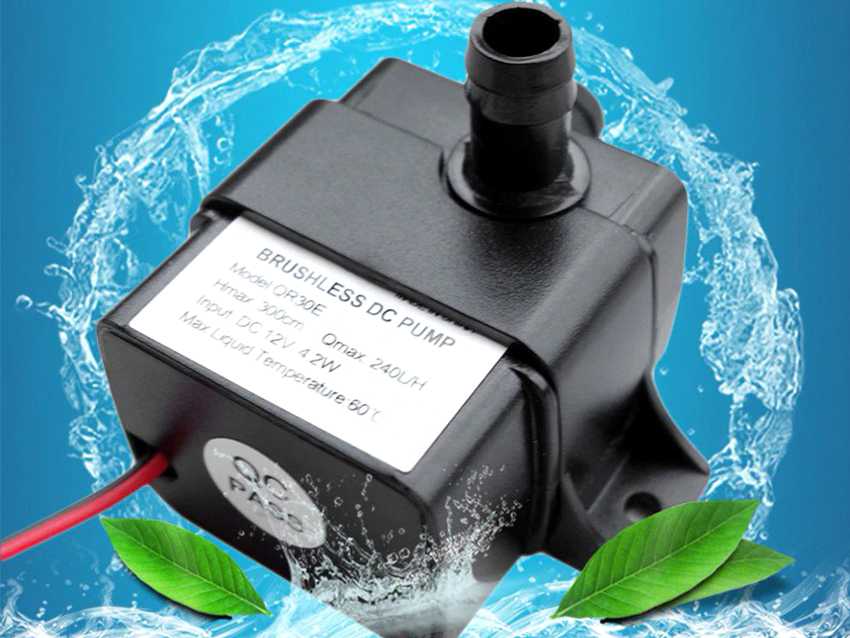

Характерные особенности аквариумных насосов

Аквариумный насос, он же компрессор, аэратор или помпа, предназначен для циркуляции воды в резервуаре с целью насыщения ее кислородом для нормальной жизнедеятельности его обитателей. Аэрирование выполняется круглосуточно, обеспечивая стабильный воздухообменный режим. Такие насосы используются для перемешивания верхних и нижних слоев воды с целью выравнивания температуры жидкости, предотвращая тем самым ее перепады. Работа устройства способствует разрушению жирной неприятной пленки, которая мешает нормальному газообмену.

Работа аквариумного насоса для перекачки воды заключается в следующем. Внутри компрессора находится моторчик. Он забирает кислород из помещения и загоняет его в трубку, нагнетая к распылителю, который находится в аквариуме.

Насос может работать от сети или автономно от батареек. Существуют одно- и двухканальные модели. Последний вариант отличается долговечностью, небольшими размерами, низким уровнем шума и высокой производительностью.

Исходя из конструктивных составляющих, помповые насосы для аквариума бывают вибрационные и мембранные. Первый тип характеризуется высокой мощностью и долговечностью. Оборудование работает довольно шумно, создавая вибрации. Поршневой агрегат рекомендуется устанавливать для аквариумов емкостью более 200 л.

Аквариумный насос применяется с целью циркуляции воды в резервуаре для насыщения ее кислородом

Мембранный насос практически не издает шума и отличается низким потреблением электроэнергии. Однако такой агрегат характеризуется слабой производительностью, поэтому его целесообразно использовать для аквариумов емкостью до 150 л.

В зависимости от варианта установки различают поверхностные и погружные насосы для воды 12 Вольт для аквариума. Первый тип крепится при помощи специальных присосок или фиксаторов под водой к днищу аквариума. Поверхностный вариант устанавливается за пределами емкости для рыб. К нему только подводятся трубки для воздуха.

Применение самовсасывающих насосов

Самовсасывающие насосы отличаются надежностью, качественной работой и длительным сроком эксплуатации. Используя насос, можно не переживать за отсутствие центрального водопровода, так как ваш дом либо дачный участок будут постоянно обеспечены водой.

С помощью устройства также очень эффективно можно поливать огород. Просто подведите агрегат к воде в колодце, озере либо другом водоеме. Их удобно использовать в автоматических системах орошения, для наполнения бассейнов, а также, чтобы подвести воду в ирригационные установки.Они применяются для усиления напора воды в гидравлических системах и других аппаратах.

Полезная статья: Насосы для отопления частных домов, как выбрать

Характеристика насосов от разных производителей

Насос GRUNDFOS JP
Агрегат Грундфус JP 5 можно использовать длительный период для перекачивания воды в жилье. Устройства снабжены эжектором, что позволяет добывать жидкость с 8 м. глубины. Очень прочный корпус дает насосу возможность работать стационарно. За час прибор весом 9 кг может перегонять 4,5 куб. м. жидкости при напоре в 48 м. Агрегат функционирует с давлением в 6 бар, температура воды не должна превышать 55 градусов. Устройство защищено от перегревания. Цена: 10900 рублей.

Характеристика насоса WILO
Устройство Wilo PB-201 EA добывает воду с колодца, подходит для орошения.
Сверху корпус состоит из прочного чугуна с покрытием, защищающим от коррозии. Поток воды автоматически контролируется специальным устройством. Насос не создает при работе много шума, защищен от перегревания и сухого хода. Устройство перекачивает жидкость с 8 м., напор достигает 35 м. Насос на протяжении часа перегоняет 2,1 куб. м. Стоит агрегат: 6000 рублей.

Центробежный агрегат CALPEDA
Насос Calpeda NGXM 3 является центробежным с эжектором, имеет моноблочную конструкцию. В нем латунное рабочее колесо, а корпус производится из нержавеющей стали.Устройство способно перегонять жидкость с воздухом и прочими газами. Его применяют для повышения напора воды в водопроводной сети.
Значительная мощность агрегата дает возможность добыть воду с 9,5 м. на протяжении двух минут. Стоит прибор: 5650 рублей.

Италийские насосы Педролло
Агрегат Pedrollo CKm 50 имеет чугунный корпус, ведущий вал состоит из нержавеющей стали. Насос весит 7 кг и обладает тихим асинхронным двигателем, что дает возможность эксплуатировать его постоянно. Наибольшая глубина работы прибора достигает 9 м. с напором в 35 м. Перегоняет за час 2,4 куб. м. жидкости. Насос исправно функционирует как в бытовых условиях, так и на предприятиях, откачивая дождевую воду и стоки. Стоимость: 10200 рублей.

Доступный водный насос калибр
Агрегат Калибр НБЦ-0,75 Э надежен, подходит для постоянной работы. Эжектор встроен в прибор. Применяется для добычи воды с колодцев. Агрегат за минуту способен перегнать 80 л. Работает на глубине 9 метров. Стоит устройство: 3500 рублей.

Центробежный насос НЦС 12-10
Насос НЦС 12-10 является центробежным и одноступенчатым. Он подходит для работы на глубине 5 м. Прибор применяется для перегонки продуктов питания без предварительной  заливки жидкости. Производятся насосы из нержавеющей стали с антикоррозийным покрытием. Вес устройства составляет 21 кг и вырабатывает напор 10 метров, перекачивает на протяжении часа 12 куб. м. Стоит прибор: 20000 рублей.

Зная принцип работы самовсасывающих насосов и их основные характеристики, вы можете быстро определиться с выбором и своими руками оборудовать водоснабжение в доме. Повысьте комфорт на дачном участке самостоятельно, тогда сможете существенно сэкономить на установке оборудования.

published on
according to the materials

Монтаж

Для монтажа поливной системы понадобятся:

• насос для полива;
• бочка;
• гибкий шланг достаточной длины;
• краны и фитинги;
• лейка или разбрызгиватель.

Технология монтажа требует выполнения следующих этапов:

1. Установка накопительного резервуара. В зависимости от вида насоса и поливной системы емкость устанавливается на возвышенности, на уровне земли или ниже уровня земли. На возвышенности устанавливается бак для капельной системы отопления. В землю помещается бак для наружного насоса. На уровне земли устанавливается резервуар для погружного насоса.
2. Устанавливается насос соответствующей поливной системе мощности.
3. Для регулирования заполнения емкости в ней устанавливается поплавок-датчик, который включает насос при опустошении бака и выключает при заполнении. Если насос подключен к системе водоснабжения, то его нельзя отключать. В этом случае поплавок регулирует работу клапана, который перекрывается при заполнении и открывается при опустошении резервуара.
4. Монтируется разводка труб для системы полива с помощью фитингов и кранов или подключаются гибкие шланги для ручного полива.

Первый пуск и настройка работы агрегата

После выполнения установки насосного канализационного оборудования, подключения электропитания выполняется монтаж трубопровода. Затем необходимо провести испытание смонтированной системы, а также отрегулировать уровень, при котором поплавковый автоматический выключатель будет  отключать агрегат, защищая его от работы «на сухую».

Для этого ёмкость септика заполняется водой. При этом уровень жидкости должен быть на минимально допустимом для данного оборудования уровне. После этого наполнение резервуара продолжаем до отметки, на которой происходит срабатывание датчика и запуск насосного оборудования.

Испытания прибора позволяют проверить его работоспособность и правильность монтажа всей системы канализации. При обнаружении малейших неполадок их можно быстро и безболезненно устранить на этом этапе. После удачного проведения испытаний проводится герметичное закрывание приёмного колодца. Теперь канализационную систему можно смело эксплуатировать и быть уверенным в бесперебойной и надёжной работе насосного оборудования.

Особенности поверхностных насосов

Поверхностные устройства позволяют откачивать воду из любого чистого источника. Их можно использовать и при поливе участка из бочки. Производительность описываемых насосов достаточно высока. Многие выбирают такие насосы, так как они легко ремонтируются собственными руками.

Преимущество поверхностных устройств:

• компактность;
• невысокая цена;
• устройства просты в обслуживании эксплуатации;
• долговечность.

У поверхностных бочковых насосов для полива огорода имеются и недостатки, к ним можно отнести высокий уровень шума во время работы и чувствительность к примесям в воде.

Виды

1. Погружные насосы. Такое оборудование имеет герметически защищенный корпус, т.к. полностью погружается в толщу жидкости, откуда выполняется забор воды и подача в систему.
2. Поверхностные насосы не погружаются в воду, а устанавливаются на поверхности. Для забора воды используется шланг, который одним концом подсоединяется к агрегату, а другой его конец погружается в воду. Если рядом находится озеро или пруд, то поверхностные насосы могут непосредственно из водоема черпать воду для полива. Его особенностью является обязательное наличие обратного клапана. В противном случае оборудование вместо воды будет гнать воздух.
3. Насосы для полного опорожнения бочки. Такой агрегат практически полностью выкачивает всю жидкость, находящуюся в емкости.
4. Дренажные насосы. Для полива грядок на даче нет необходимости использовать чистую питьевую воду. Отстоянная цветущая вода будет даже более полезной для растений. Для перекачки воды с примесями используется именно этот агрегат. Его можно применять для забора воды из пруда или другого открытого водоема, не опасаясь, что прибор выйдет из строя.

Методы подъема воды без электронасоса

Если вы решаете, как поднять воду на высоту, без насоса вам не обойтись. Только для подъема придется использовать не электрические, а ручные самодельные устройства, для работы которых потребуется приложение мускульной силы или энергия текущего водного потока.

Архимедов винт

Изобретение винтового устройства для подачи воды на высоту с целью наполнения оросительных каналов было сделано Архимедом приблизительно в 250 году до нашей эры.

Рис.1 Принцип действия винтового насоса Архимеда

Устройство состоит из полого цилиндра, внутри которого вращается винт, при работе оно опускается в источник водозабора под углом. При вращении лопасти винта захватывают воду и винт поднимает ее вверх по трубе, в верхней точке труба заканчивается и вода выливается в емкость или оросительный канал.

В древние времена рабочее колесо вращали рабы или животные, в наше время с этим могут быть проблемы и придется дополнительно строить ветряное колесо для приведения винта во вращение или самостоятельно укреплять мускулатуру.

Рис. 6 Автоматическая подача воды аэролифтом с использованием компрессора

Подобное устройство для подачи воды при отсутствии насоса довольно просто сделать своими руками и автоматизировать процесс, если имеется подающий воздух компрессор.

Техники выкачивания без насоса — дренаж и гидроизоляция

При появлении воды в погребе нужно сначала удалить ее, затем следует обустроить систему водоотведения. Необходимо вырыть траншею вдоль стен фундамента по всему периметру. Ее ширина не должна превышать 130 см. По глубине яма превосходит основание дома на полметра.

На дне траншеи настилается геотекстиль. Затем ее засыпают гравием. Сверху располагают дренажные трубы. Они должны соединяться со смотровыми колодцами.

Затем производится засыпка: сначала — мелкофракционным щебнем (толщина слоя 12 см), потом — песком (10 см) и снова — щебнем, но уже крупнофракционным (15 см).

Снизить вероятность проникновения влаги в подвал можно, используя гидроизоляцию. Внутренние стены и пол обрабатывают проникающим составом. Затем используют обмазочную гидроизоляцию. Сверху покрывают армирующей сеткой, после этого заливают бетонным раствором.

Наружная изоляция поверхности цоколя от влаги выполняется с применением гидрофобизаторов (проникающие смеси), обмазочных и рулонных материалов (они чередуются).

На последнем этапе производится оштукатуривание конструкции после установки армирующей сетки. Если решается вопрос, как откачать воду из подвала, следует позаботиться и о вентиляции (на противоположных стенах делают продухи).

Благодаря этому ускоряется осушение помещения после затопления с последующим удалением жидкости.

Как откачать воду из подвала c насосом и без — эффективные способы осушения

Наиболее распространенная проблема, с которой рано или поздно приходится столкнуться горожанам и дачникам, – подтопление подвала. Как правило, вода в подвале появляется ранней весной – в период снеготаяния, обильных дождей и паводков.

Существует несколько проверенных способов решения проблемы с ежегодным затоплением частных подвалов, которые сделают их пригодными для хозяйственного и бытового использования.

Создание приямка для водоотвода

Самый простой и доступный способ убрать воду из подвала – создать приямок. Обустроить приямок возле частного дома для эффективного отвода воды под силу даже начинающему мастеру.

Все работы проводятся по следующей схеме:

1. В центральной части подвального помещения выкапывают яму объемом 1 куб. м. Чем больше площадь подвала, тем больше углубление.
2. В центре котлована роют еще одну яму по размеру обычного ведра.
3. В углубление устанавливают ведро из нержавейки и трамбуют по периметру.
4. Внутренние стенки будущего приямка обкладывают полнотелым кирпичом, фиксируют его слоем цементного раствора. Оптимальная высота цементного слоя – 3 см.
5. Далее монтируют пояс из арматурных прутьев. Ширина между прутьями должна позволять удобно откачивать стоки, используя дренажный насос для подвала.
6. Для обустройства стока в готовом приямке проделывают неширокие канавы и обкладывают их плиткой. Полученные швы между отдельными плитками будут выполнять водоотводную функцию для приямка.

Ручная помпа своими руками

Описанную ниже систему ручной водокачки можно взять как основу для создания стационарного водоподъёмного поста в колодце или скважине.

Нам нужны:

• Канализационная труба ПВХ 50 мм с несколькими отводами, заглушкой, манжетами-уплотнителями — 1м.
• Клапан обратный 1/2″ в количестве 2 шт, канализационная труба ППР 24 мм,
• Также резина, болты и гайки с шайбами на 6-8 мм, несколько хомутов, зажимы фитинговые и другие сантехнические детали.

Существует несколько способ сборки такого насоса.

Слив через ручку

Данная модель самая простая из тех, что можно собрать дома: шток изготавливается из ППР трубы, вода в нем поднимается и выливается сверху. Гильза делается из трубы диаметром в 50 мм длиной 650 мм. Насос получается самый простой из домашних — вода поднимается по штоку поршня, который выполнен из ППР трубы и изливается сверху.

Слив воды через ручку

Итак:

• Гильзу изготавливаем из трубы диаметром 50 мм длиной 650 мм. Клапан должен быть кольцевым лепестковым: просверлите 10 отверстий диаметром 6 мм, вырежьте круглый резиновый лоскут в количестве 3-4 штуки диаметром 50 мм.
• Лоскут закрепляем по центру заглушки, используя болты или клёпки (саморез не подойдёт). Таким образом, мы получим лепестковый клапан. Можно не делать клапан самостоятельно, а врезать в торцевую заглушку заводской. При этом стоимость насоса возрастёт на 30%.
• В гильзу устанавливаем заглушку, используя герметик через утеплители, при этом дополнительно фиксируйте саморезами через стенку основания гильзы.
• Следующий элемент насоса — поршень. В трубу ППР устанавливается обратный клапан.

• Для изготовления головки поршня воспользоваться можно отработанной носовой частью герметика 340 мл. Предварительно труба нагревается и помещается в гильзу. Тем самым головка приобретёт нужную форму и размер.
• Следом её подрезают и устанавливают последовательно на обратный клапан при помощи муфты, имеющей наружную резьбу, или используют накидную гайку.
• Поршень вставляем в основу насоса и делаем верхнюю заглушку, которая не обязательно может быть герметична, но при этом шток должен держаться ровно.
• Устанавливаем сгон на свободный конец трубы, одеваем на него шланг. Насос такой конструкции очень надёжен, но немного неудобен — точка cлива воды находится в постоянном движении и расположена близко к оператору. Данный вид насоса можно немного изменить.

Сборка бокового слива

Все делается следующим образом:

Включаем в гильзу тройник-угол 35 градусов. Делаем в трубе-штоке большие отверстия, при этом не нарушая жёсткости, как вариант, можно применить стержневой шток.

• Основное достоинство и преимущество описанных помп — невысокая цена конструкции. Заводской клапан стоит приблизительно 4 доллара, труба около доллара за 1 метр. А все остальные детали в сумме выйдут на 2-3 доллара.
• Получим насос стоимостью менее 10 долларов. Ремонт таких насосов также обойдётся в копейку путём замены нескольких «прочих» дешёвых деталей.

Спиральный гидравлический поршень

Ручной насос для воды своими руками в таком исполнении сделать немного сложнее. Но зато у него больше производительность. Такой вид поршня чаше всего применяют при качке воды из водоёмов с течением на небольшое расстояние.

Итак:

• Устройство в основе имеет карусель с лопастями, напоминающее внешне колесо водяной мельницы. Речной поток как раз и приводит колесо в действие. А насосом в этом случае служит из гибкой трубы 50-75 мм спираль, которая закреплена к колесу хомутами.
• К заборной части присоединяется ковш диаметром 150 мм. Вода в трубопровод будет поступать через главный узел (трубный редуктор). Его можете взять как у заводского насоса, так и ассенизаторского.
• Редуктор должен быть плотно закреплён к основанию, которое неподвижно, и располагаетсяя по оси колеса.
  Максимальный подъём воды равен длине трубы от забора, который во время работы находится в воде. Это расстояние получается от точки погружения насоса в воду до точки выхода. Именно это расстояние проходит водозаборный ковш насоса.
• Система работы такого насоса проста: когда он погружён в воду, в трубопроводе образуется закрытая система с воздушными участками, вода идёт по трубе к центру спирали. Единственный минус такого водяного насоса — активатором являемся водоём, таким образом его использование подойдёт не каждому.

Данный насос послужит отличным поливочным средством в сезон. Цена его зависит от используемого материала.

Преимущества капельного полива и необходимое оборудование

Капельный полив, в отличие от традиционного, намного полезней для растений. Растение не заливается водой, которая затем быстро уходит, а впитывает влагу постепенно. При этом вода расходуется рационально, не возникает корки в виде засохшей земли вокруг растения, которую нужно постоянно рыхлить. В результате это положительно влияет на само растение в плане урожайности. При таком поливе поверхность верхнего слоя земли не размывается, так как напор воды в этом случае минимальный.

Впитывая медленно, вода не забирает собой вглубь гумус и вносимые удобрения, а кроме того, капельное орошение поддается дозированию, то есть полной автоматизации. Кроме того, есть такие комплекты, которые не нуждаются в присутствии хозяина в течении 2-3 недель.

Система капельного полива для томатов, которые не переносят полив по листьям

Полив можно проводить по поверхности посредством шланга, который имеет отверстия и с помощью шланга, который заглублён в землю.

При этом вода подается из двух видов источников воды. Это или ёмкость с водой или летний водопровод, который обычно проведён на дачных участках.

• Если рассматривать систему полностью, она состоит, обычно, из:
• Ёмкость, выбор преимущественно за пластмассовой.
• Насос, лучше приобрести погружной для создания системы капельного полива.
• Если соединять напрямую систему от насоса, необходимы два крана – водопроводный, для регулировки скорости подачи воды и запорный, для полного перекрытия воды.
• Трубы, переходники, фитинги, водоотводы это должно быть приготовлено в полном объеме, после предварительно расчета.
• Редуктор для понижающего давления, если система собирается, минуя бочку.

Полная система полива

Системы можно выбрать следующих моделей: Аквадуся, белорусского производителя совместно с насосом, работает автономно, программируется. Применяется для площади до 2 соток, цена от 5 400 рублей.

Можно приобрести эту же систему без автоматики, регулировать подачу воды в ручном режиме. Цена будет от 2200 рублей.

Есть простая система без насоса Archimedes по стоимости от 750 рублей.

«Урожай -3» от российского производителя в полном комплекте, но без бочки в Леруа Мерлен можно купить за 891 рубль.

Без гидроаккумулятора

Товары для сравнения

• Тип: Насосная станция
• Производительность, (м3/ч): 3.6
• Максимальный напор, (м): 47
• Глубина всасывания, (м): 8
• Присоединительный патрубок, (мм): ДУ 25
• Гарантия, (мес.): 24
• Вес, (кг): 13.2

• Тип: Насосная станция
• Производительность, (м3/ч): 4.8
• Максимальный напор, (м): 48
• Глубина всасывания, (м): 8
• Присоединительный патрубок, (мм): ДУ 25
• Гарантия, (мес.): 24
• Вес, (кг): 13.5

• Тип: Насосная станция
• Производительность, (м3/ч): 5.2
• Максимальный напор, (м): 36
• Глубина всасывания, (м): 8
• Присоединительный патрубок, (мм): ДУ 25
• Уровень шума, (дБ): 67
• Гарантия, (мес.): 60
• Вес, (кг): 11.5

• Тип: Насосная станция
• Производительность, (м3/ч): 5.2
• Максимальный напор, (м): 47
• Глубина всасывания, (м): 8
• Присоединительный патрубок, (мм): ДУ 25
• Уровень шума, (дБ): 67
• Гарантия, (мес.): 60
• Вес, (кг): 11.5

• Тип: Насосная станция
• Производительность, (м3/ч): 5.2
• Максимальный напор, (м): 57
• Глубина всасывания, (м): 8
• Присоединительный патрубок, (мм): ДУ 25
• Уровень шума, (дБ): 67
• Гарантия, (мес.): 60
• Вес, (кг): 11.5

Наличный и безналичный расчет

Возврат товара в течение 30 дней

Подбор оборудования 8 (800) 333-48-07

Что потребуется для изготовления гидротарана своими руками

Больших затрат на изготовление подобного изделия не потребуется. Основными деталями здесь будут два обратных клапана. Их диаметр зависит от необходимого напора воды. В сегодняшнем примере будут использоваться клапаны и трубы на полдюйма, однако если требуется, допустим, полив огорода, придётся подбирать более толстые элементы.

Помимо клапанов необходимо подготовить пластиковые трубы, пару тройников, колено, шаровой кран и пластиковую бутылку, которая будет использоваться в качестве расширительного бачка.

ФОТО: YouTube.comДля примера будут использованы обратные клапаны диаметром полдюйма

Ручная помпа своими руками

Для изготовления более сложного варианта нужно приготовить такие материалы:

• отрезок пластиковой трубы для канализации длиной 600 – 700 мм и диаметром 50 мм, а также тройник, две заглушки и уплотнители того же диаметра;
• отрезок пластиковой трубы для канализации диаметром 24 мм;
• два полудюймовых обратных клапана;
• болт М6 или М8, а также шайба и гайка для него;
• техническая резина;
• несколько хомутов.

Насос можно собрать в нескольких вариациях.

Слив через ручку

Это простейший вариант самодельного поршневого насоса. Его шток, изготовленный из пластиковой трубы диаметром 24 мм, одновременно играет роль сливной трубы. Устройство изготавливается в следующем порядке:

1. В центре заглушки диаметром 50 мм следует просверлить с десяток отверстий диаметром 5 – 6 мм.
2. С внутренней стороны к заглушке необходимо с помощью болта с гайкой или заклепки прикрепить отрез тонкой резины, так чтобы он перекрывал просверленные отверстия. Эта несложная конструкция будет играть роль обратного клапана.
3. Заглушку с импровизированным обратным клапаном необходимо с помощью саморезов закрепить на торце отрезка 50-миллиметровой канализационной трубы. Место соединения следует герметизировать резиновым уплотнителем. Не забудьте, что резиновый клапан должен оказаться внутри гильзы.
4. В центре второй заглушки необходимо просверлить отверстие диаметром 26 мм. На заключительном этапе сборки эту деталь нужно будет закрепить на втором торце гильзы. Она послужит направляющей для штока.
5. Теперь необходимо оборудовать будущий шток (пластиковая труба диаметром 24 мм) покупным обратным клапаном. Для этого его нужно навинтить на короткий стальной патрубок, который затем вставляется в нагретую трубу. После установки патрубка с клапаном трубу необходимо стянуть хомутом, который удаляется только после полного остывания пластика.
6. Поршнем послужит верхняя часть от флакона из-под герметика объемом 340 мл. Хорошенько разогрев, его помещают в гильзу, в результате чего будущий поршень примет необходимую форму. Затем от флакона отрезают большую часть, а верхушку прикрепляют к обратному клапану, установленному в штоке. Для этого следует использовать накидную гайку или бочонок – муфту с наружной резьбой.

Остается собрать насос. Поршень устанавливается в гильзу, затем заглушка с проделанным в центре отверстием надевается на шток и прикручивается (без уплотнения) к гильзе. К свободному концу штока необходимо прикрепить штуцер, на который будет надеваться шланг.

Советы по установке и эксплуатации насосной станции читайте тут.

Подобрать погружной насос сложнее, чем поверхностный, ведь устройство находится непосредственно в воде, которая предназначена для питья. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/skvazhina-ne-glubokaya/nasos-vodolej-texnicheskie-xarakteristiki.html вы можете ознакомиться с насосами Водолей. Рассмотрим технические характеристики и модельный ряд.

Сборка бокового слива

Небольшое усовершенствование сделает эксплуатацию насоса более удобной, поскольку шток будет освобожден от шланга. Отличие от вышеописанной конструкции совсем небольшое: к гильзе сверху нужно прикрепить тройник, можно с косым отводом.

Готовый ручной насос

При этом в штоке сразу за обратным клапаном необходимо выполнить несколько отверстий, но так, чтобы труба сохранила достаточную прочность. Теперь шланг необходимо прикрепить к отводу тройника – вода при подъеме поршня будет выходить через это отверстие.

Спиральный гидравлический поршень

Это остроумное изобретение способно использовать силу потока для подачи воды по не очень длинному трубопроводу.

Приводом установки служит частично утопленное колесо с лопастями, вращаемое речкой или ручьем. На его боковой поверхности укладывается в виде спирали пластиковая труба диаметром от 50 до 75 мм. Для ее фиксации проще всего использовать пластиковые хомуты.

К входному патрубку (внешний конец спирали) следует прикрепить ковш диаметром 140 – 160 мм.

Ручная помпа на даче

Из спирали в трубопровод вода будет поступать через специальное устройство – так называемый трубный редуктор, который следует снять с нерабочего насоса заводского изготовления. Редуктор устанавливается в центре колеса.

Работает эта модель следующим образом: в момент вращения колеса заборный патрубок проходит некоторое расстояние под водой, захватывая определенное количество жидкости. Затем патрубок поднимается вертикально и вода в нем под действием собственного веса устремляется вниз и по мере вращения колеса продвигается к центру спирали, откуда и попадает в трубопровод.

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Как использовать старую помпу в садовом фонтане?

О небольшом фонтанчике на даче мечтают многие. Ничего особо сложного делать не придется. Главное, что нужно для фонтана — помпа и резервуар для воды. Также необходима замкнутая система водопровода — жидкость должна циркулировать безостановочно. Если у вас есть все вышеназванное, можно приступать к работе.

Самое сложное — организовать подкачку воды. Нужен центробежный мотор. Для этой цели вполне подходит двигатель старой машинки. В нем есть колесо с лопастями, раскручивающими воду в баке — оно и станет источником центробежной силы, которая будет толкать воду вверх, на выход. Старые моторы от машинок потребляют 220 В, что удобно для рядового пользователя. Но следует помнить о мерах безопасности — все контакты и корпус должны быть тщательно заизолированы и защищены от воздействия влаги.

Видео:

Насос от стиральной машинки не решит проблему глобального полива больших дачных и приусадебных площадей, но для небольших участков он вполне сгодится. Если в вашем гараже завалялась старый стиральный агрегат, вы сможете сделать из него массу полезных вещей — начиная с бетономешалки и заканчивая садовым фонтаном.

Плохо
5

Интересно
14

Супер
3
