Кустарные и промышленные способы гибки проволоки

Обзор оборудования

При больших объемах работы используют различные автоматы для гибки металла. Необязательно применять только ручной способ изменения формы материала. В ход можно пустить станки или другие машины, способные повысить показатели производительности. Стоит подробнее рассмотреть ассортимент инструментов и техники для сгибания проволоки.

Для ручной гибки

Металлическая проволока востребована в быту. Преимущественно для изменения конфигурации используют ручное слесарное оборудование. Это позволяет добиться получения таких элементов:

• хомуты;
• кронштейны;
• вешалки.

Чтобы достичь нужного результата, следует использовать мягкие и пластичные виды проволоки.

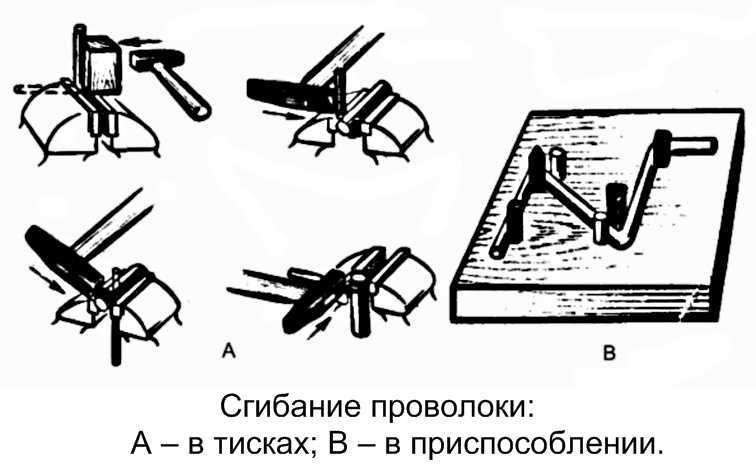

Дома для изменения формы металлических элементов принято использовать:

• круглогубцы;
• плоскогубцы;
• слесарные тиски.

Если проволоку необходимо разрезать, можно использовать кусачки или приобрести специальные бокорезы. Такого инструмента достаточно для обеспечения необходимого результата по приданию проволоке требуемой формы. Трудности возникают, когда появляется необходимость сгиба изделий больших диаметров. Для этого потребуется приобрести особые приспособления. Также их можно изготовить самостоятельно.

Станки

Когда становится необходимым изготовить большое количество металлических изделий из проволоки разных диаметров, о ручном способе гибки не может быть речи. Для реализации операции используют специальное оборудование и особые методики. Востребованным считается бухтовый способ изменения конфигурации металла. При использовании такой технологии выполняют следующие этапы.

1. Проволоку наматывают на специальные бухты и подают на станок с роликами, в котором дополнительно предусмотрено две плоскости. Они обеспечат выравнивание изделия.
2. После этого материал подают на станок, который проведет формирование требуемой конфигурации изделия.
3. Сформированную проволоку отрезают, чтобы снова приступить к первому этапу.

Такой процесс позволяет автоматизировать процедуру гибки, что повышает производительность. Проволокогибочный станок – это статичный шаблон. В конструкции станка предусмотрены прижимные ролики, обеспечивающие намотку проволоки вокруг шаблонной формы. С помощью таких приспособлений удается добиться любой конфигурации, а также обеспечить изгиб даже самого маленького радиуса. Последнее не способна предоставить ручная гибка.

В таком оборудовании использован принцип проталкивания обрабатываемого материала для дальнейшего изменения формы. Конец проволоки перед проведением операции соединяют с проводом. Он тянет ее через валики, которые и придают материалу нужную форму, установленную программой. Отдельный станок используют и для выравнивания проволоки. В роли рабочих органов, обеспечивающих достижение нужного результата, могут быть:

• рамки правильной формы;
• блоки с двумя плоскостями.

Первые отличаются высокой эффективностью, поэтому востребованы на производстве, где требуется плавное и качественное проведение процедуры. Современные технологии в сфере станкостроения позволили приступить к выпуску станков, оборудованных несколькими гибочными консолями. Такой тип оборудования называют ЧПУ станки. Они предназначены для изготовления плоских и 3D изделий.

Гибка проволоки с применением подобной фигурной техники позволяет увеличить производительность заводских мощностей, а также наладить выпуск изделий разнообразной формы. Для проведения процедуры достаточно задать необходимые параметры в программе, станок самостоятельно справится с поставленной задачей.

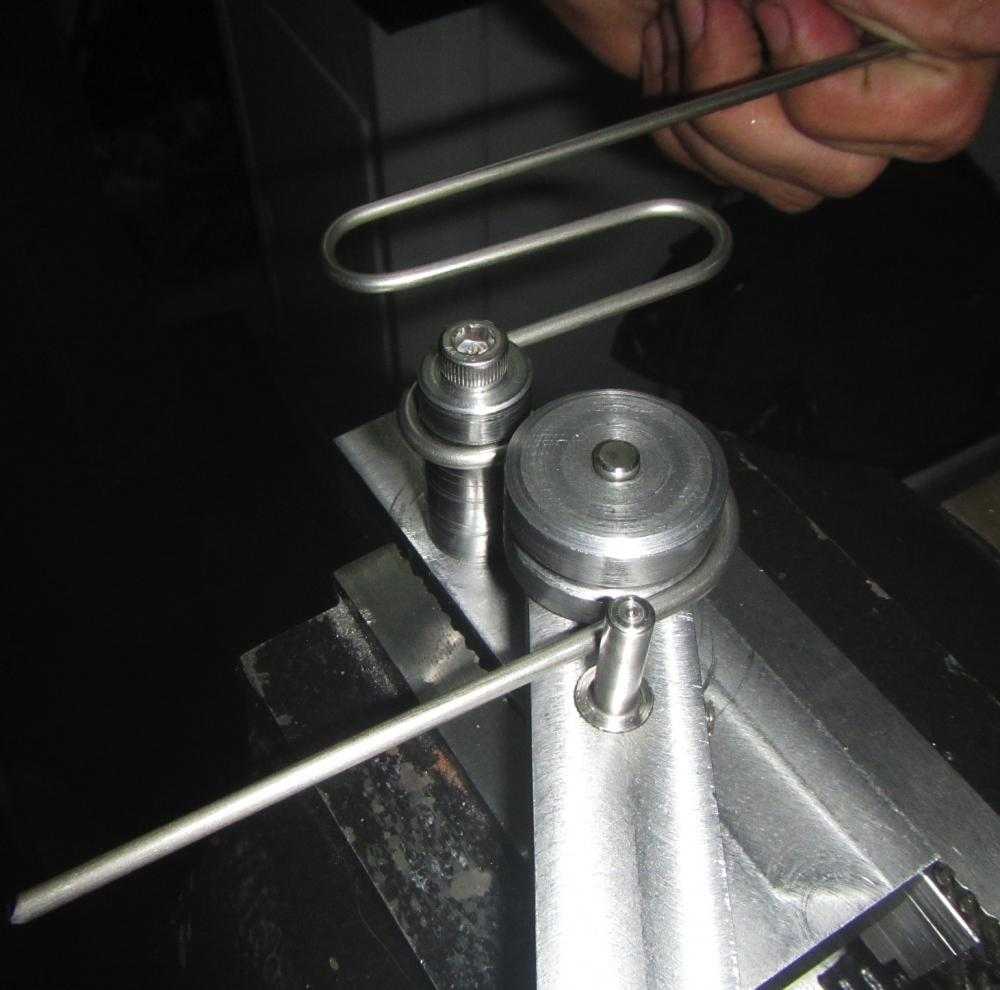

Приспособления для выполнения работы

Согнуть профильную трубу в домашних условиях можно быстро и качественно, если изготовить специальные приспособления. Создать приспособление для гибки можно своими руками из подручных материалов.

Чтобы сгибать предметы с небольшим диаметром поперечного сечения и маленькой толщиной, можно использовать горизонтальную плиту с упорами. Для этого необходимо закрепить на плите штыри из металла. За счет упора, в штыри осуществляется сгибание предмета.

Как сделать трубогиб для гибки профильных труб

Изделия с высотой более 10 миллиметров, следует гнуть в роликовых приспособлениях. Работа с роликовыми приспособлениями позволяет выполнить сгибы высокой точности. Для снижения силы, прикладываемой оператором, давление на ролик осуществляется при помощи рычага.

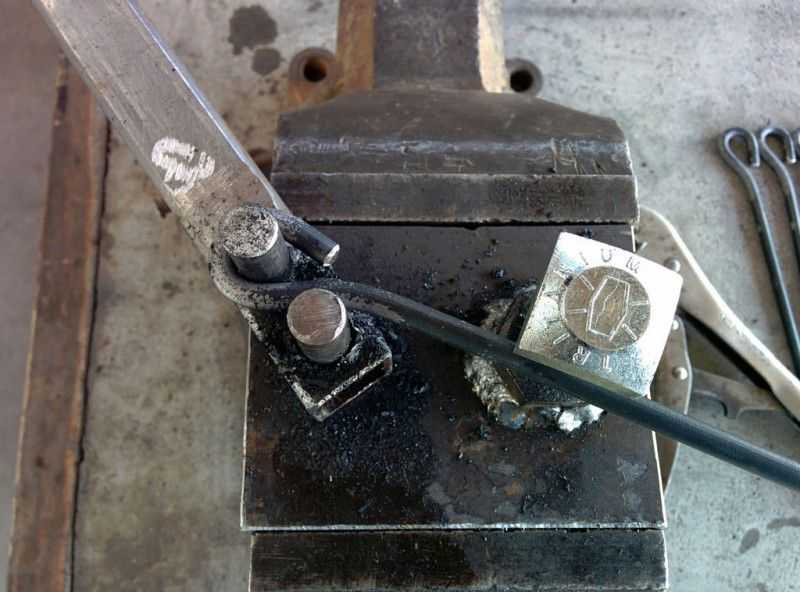

Гибка стержня своими руками

Простым и удобным в эксплуатации является металлическая станина в виде станка. К его поверхности приваривается штырь, который необходим для упора арматурного прутка. Также на поверхность крепится поворотная платформа, управляющаяся специальным рычагом. Данная платформа оснащена гибочным и центральным штырями, с помощью которых и происходит процесс гибки.

Расстояние будет определяться в зависимости от диаметра прутка, который необходимо согнуть. Такое устройство можно крепить как на стол, так и на пол, но в этих случаях надо приделывать ножки. Если диаметр стержней будет 6-12 мм, то такой станок рациональнее крепить к полу. При необходимости мобильности станка оный фиксируется на тяжелой плите. Если конструкция должна находиться в устойчивом положении, ее надежно устанавливают на пол.

Преимущества и недостатки парника из дуг

Теплица из дуг – популярная конструкция на садовых участках. Получение экологически чистого урожая – не единственный положительный момент использования дуговых парников. Овощеводы и садоводы давно оценили плюсы сооружения. К ним относят:

• мобильность;
• легкость установки;
• отсутствие потребности в сооружении фундамента;
• низкую стоимость;
• возможность демонтажа на зиму;
• компактность.

Преимуществом теплицы из дуг является невысокая стоимость

1. Укрывной материал недолговечен и требует периодического обновления.
2. Теплица может сместиться под действием ветра.
3. В дуговой парник проблематично провести отопление.

Основы сварки

Сразу браться за серьезную работу с ответственными соединениями, конечно же, не стоит. Попрактиковаться можно на куске ненужного металла. На первом этапе следует научиться зажигать дугу и удерживать ее, сохраняя постоянный рабочий зазор между заготовкой и электродом по мере его сгорания.

После этого нужно отработать технику образования сварного шва, наплавляя слой металла на ровную поверхность. Затем можно переходить к регулировке тока для разной толщины свариваемых заготовок. Сварка – это техника соединения двух металлических деталей, основанная на расплавлении их поверхностей в месте состыковки. В одно целое они соединяются за счет добавления слоя связующего материала электрода.

Ток выбирается таким образом, чтобы обеспечить плавление лишь поверхностного слоя без образования дыр. Осваивать технику лучше на электродах диаметром 2,5-3 мм. Они должны быть не старыми и обязательно сухими, иначе первый опыт будет, скорее всего, нерезультативными, что может отбить охоту учиться создавать поделки из металла.

Сварка дает возможность исправить незначительные, а иногда и серьезные огрехи работы или ошибки монтажа. Достаточно срезать шов «прихватки», и детали рассоединяются. После зачистки места неудачной сварки процесс можно повторить.

Образцы гибки пространственных (3D) изделий из проволоки.

Гибка маленького кармана для листовок. ( )	Элемент подвеса для теплиц. ( )	Элемент проволочной антенны для ТВ. ( )	Проволочные подставки под головные уборы ( )
Гибка проволочного подвеса для кабеля. ( )	Гибка скобы для тормозной системы вагонов. ( )	Гибка проволочного анкера для модульного блока. ( )	Гибка проволочной закладной детали ( )
Гибка пружинного элемента из пружинной проволоки. ( )	Гибка рамки с отогнутыми концами. ( Проволокогиб R70 / OR70 )	Изготовление детали для проволочного капкана. ( )	Гибка элемента подвеса для парников. ( )
Кронштейн глушителя легкового автомобиля. ( )	Гибка элементов нагревательных ТЭНов. ( Специальный проволокогиб )	Гибка каркаса уличного светильника. ( )	Гибка различных изделий из проволоки. ( )
Элемент подвеса из проволоки 8мм. ( )	Пружина капкана, пружинная проволока. ( )	Специальные крючки для подвесов. ( )	Элемент подставки для торгового оборудования. ( )
Трубка гидравлической системы, с гайками на концах. ( Проволокогиб специальный. )	Проволочный каркас для встроенной бытовой техники. ( )	Проволочный элемент автомобильного сиденья. ( )	Образцы гибки изделий на двухконсольных станках. ( )
Ручки для ящиков, из проволоки 6 и 8мм. ( Проволокогиб OR-100 )	Автомобильный подголовник из трубки или проволоки. ( Проволокогиб специальный )	Крючки и карманы для торгового оборудования. ( )	Пружины растяжения и другие пружины. ( Станок — мультиформер )

Полезное видео

Посмотрите видео, где человек показывает, как собрать несложную конструкцию арматурогиба для сгибания прутков и квадрата:

На втором видео обзор механизма для гибки проволоки и завивки крючков:

Заключение

Что используют для гибки проволоки подробно рассказано в статье. Для работы с этим материалом можно использовать как простые инструменты, так и сложные установки позволяющие выполнять большое количество операций в минуту.

При ограниченном бюджете можно самостоятельно изготовить механическое устройство, которое не будет уступать по качеству заводским изделиям.

Гибочные станки для арматуры, проволоки, листового металла и труб предлагает . На нашем сайте представлены не только технические характеристики, но и видео гибочных станков и фото готовых изделий, что позволит лучше понять процесс производства. Если Вы не нашли нужного оборудования на сайте, пришлите ТЗ на почту, мы подберем станок под Ваши задачи.

Пневматический кромкогиб

У мастеров особо популярны кромкогибы с пневматическим приводом, работающие как «поворотная балка». Пневмопривод способствует значительному давлению (до 6,2 бар) на обрабатываемое изделие. Но применять такое оборудование можно, работая с листовым металлом не толще 1,2 мм. В этом случае ширина кромки будет не более 12 мм.

Пневмодырокол

Это универсальная модель инструмента. С одной стороны конструкция оснащена механизмом для пробивания отверстий, с другой — губками для формирования кромки.

Благодаря этому можно одновременно загибать кромку и делать отверстия в металле для крепежа. Именно поэтому инструмент нередко называют пневмопробойником. Его рабочая часть изготавливается из быстрорежущей стали. Прорезиненные рукоятки изделия оснащаются пружинами. Они способствуют уменьшению давления на ладони, что облегчает процесс пробивания и обработки.

Любая модель дырокола-кромкогиба работает значительно быстрее и эффективнее ручных аналогов, поэтому интенсивно используются на автостанциях техобслуживания и в автосервисах.

Устройства для гибки арматуры

На сегодняшний день существует множество разнообразных станков, чтобы согнуть арматуру. Все они функционируют по аналогичному принципу, однако отличаются конструктивно и технически. Самый популярный вариант гибочного станка – приспособление, оснащенное центральным и упорным роликом, куда крепится арматура.

Предлагаем ознакомиться Запорная арматура для унитаза: какая лучше для сливного бачка, арматура для слива воды в унитазе, сливная арматура, виды

Современными мастерами используется 2 основных разновидности гибочного станка:

1. Ручного типа;
2. Механического типа.

Все механические устройства примерно схожи по виду и строению. Они обладают валом, расположенным вертикально. На него насаживается диск, имеющий фиксирующие его поверхность изгибающий и центральный пальцы. На стойке станка для гибки располагается специальный ролик, куда в момент изгибания упирается пруток.

Все станки имеют отличия в мощности и способности сгибания той или иной арматуры. Устройства классифицируются по гибке арматуры по весу:

• Легкая (диаметр 3-20 мм);
• Тяжелая (диаметр 20-40 мм);
• Сверхтяжелая (диаметр 40-90 мм).

Устройства ручного типа для гибки арматурных прутков также пользуются спросом у мастеров. Есть как переносные модели небольших размеров, так и габаритные стационарные. Если Вам необходимо согнуть арматурный пруток для своих целей, можно использовать специальное приспособление трубогиб. Он справится с нетрудной работой, к примеру, согнет стержни с диаметром не больше 14 мм.

В общем, выбор станка для гибки арматурных стержней должен делаться с учетом 2 основных факторов.

1. Диаметр изделий;
2. Количество заготовок.

Если устройство подобрано неправильно, то на поверхности стержней могут появиться дефекты. Под излишней нагрузкой они ломаются или сжимаются гармошкой

Поэтому важно сначала определиться, с какой арматурой Вы будете работать. Исходя из этого параметра, необходимо выбирать оборудование

Также помните о правильной настройке приспособления для более качественного и точного изгиба прутков.

Главной частью в самодельном станке является стальная станина – кожух. На нём закреплены рычажный привод и сгибающий диск с упорными штырями. Вместо штыря применяют и уголковый профиль. Вращающая платформа с рычагом, на котором размещены гнущий и упорный штыри, строится с учётом толщины (диаметра) штыря и количества обрабатываемой арматуры. Закрепляется такой штырегиб либо к верстаку, либо к полу рабочего помещения.

Основные принципы

Гнутье металла осуществляется различными методами. Часто используется сварка, однако температурное воздействие способно изменять форму и свойства готового изделия. Это снижает эксплуатационные свойства и точность изготовления.

Так как при гибке металла внешние слои металла растягиваются, а внутренние начинают сжиматься, то необходимо перегибать на заданный угол часть металлопроката относительно другого. Угол же можно отыскать с помощью расчетов.

Изделие деформируется на те значения, которые находятся в заданных пределах. Они зависят от следующих параметров:

• Толщина металлического листа;
• Сколько составляет угол перегиба;
• Насколько прочен материал;
• Скорость и время выполнения процедуры.

Именно от них будет зависеть показатель допустимой деформации. Следующим этапом является выбор типа гибки.

Способы обработки

Если говорить о гибке проволоки в больших масштабах (на производстве или специализированном заводе), то для его пластической деформации пользуются различными способами.

Один из самых распространенных и экономичных — это бухтовый метод обработки.

В данном случае на бухты происходит намотка проволочных колец, а затем осуществляется их подача на роликовые двухплоскостные станки, которые выравнивают проволоку.

Видео:

После происходит обработка материала на гибочном оборудовании (создается необходимая форма), в конце проволока обрезается, и весь цикл работы повторяется вновь.

При этом вся работа полностью автоматизирована, что позволяет сэкономить время и средства и создать с помощью приспособления несложную изогнутую конструкцию, у которой длина развертки около 1000 мм.

Для обкатки проволоки своими руками существуют специальные приспособления, которые состоят из неподвижных шаблонов определенных радиусов закругления (радиус может быть как один, так и несколько).

Материал обкатывают вокруг созданного шаблона с помощью прижимных роликов.

Способ проталкивания проволоки напоминает способ работы 3-х валкового оборудования на профилегибочном и пружинонавивочном станке.

Проталкивание материала в приспособление осуществляется с помощью специального провода, затем происходит его прижим к различным валикам, в связи с чем возможно изменение параметров изгибов и осуществление переходов на разные радиусы.

Данное приспособление позволяет гнуть разные конструкции, имеющие сложную конфигурацию и большие радиусы изгиба на развертке — от 1000 мм и более.

Видео:

Выровнять проволоку можно, применив рихтовочное оборудование или специальное приспособление. В данное оборудование входят агрегаты, состоящие из вращающихся правильных рамок или двухплоскостных правильных блоков.

При этом вращающиеся рамки предпочтительнее, так как они позволяют выровнять материал более плавно.

Для понимания процесса рассмотрим виды листогибов:

Вальцовый

Второе название – трехвалковый. Станок применяется для создания плавных согнутых поверхностей – труб большого диаметра, полукруглых водостоков и прочих конструкций без острых углов. Работает по принципу прокатного станка. Лист профилируется между двумя опорными вальцами и одним упорным, при перемещении которого задается радиус изгиба заготовки.

Листогибочный пресс

Заготовка кладется между двумя пуансонами (шаблонами), под большим давлением они смыкаются, придавая необходимую форму листу металла. Как правило, используется для работы с толстыми заготовками. В бытовом применении бесполезны.

Траверсный механизм

Принцип действия конструкции – заготовка зажимается линейкой-фиксатором, а подвижная траверса загибает край на нужный угол. Пожалуй, самый популярный вид листогибов.

Существуют как промышленные стационарные станки, так и ручные настольные приспособления. Фактически не имеет ограничений по углу загиба – от 0 до 180 градусов. Ширина обрабатываемого листа определяется длиной траверзы.

Это единственный недостаток конструкции. Согнуть цельную полосу проката длиной несколько метров в домашних условиях будет проблематично. Зато можно быстро изготовить составную конструкцию любой длины с загибами для сращивания торцов.

Популярное:  Что такое матрица и пуансон, в чем главное отличие?

С траверсными конструкциями часто применяется нож для листогиба, который входит в комплект поставки.

Торцевые ножи роликового типа предназначены для качественного выравнивания края заготовки.

Роликовый листогиб

Правильнее будет назвать – листогиб торцовый ручной. Хотя с помощью роликового механизма можно гнуть заготовки и далеко от края. Просто процесс слишком неудобный. Применяются в основном в качестве вспомогательного устройства.

Зависимость способа гибки от вида материала

Трубы могут иметь различное поперечное сечение. Они отличаются формой, площадью сечения и толщиной. Эти показатели влияют на минимальный радиус сгиба профильной трубы. Наиболее часто при создании металлических конструкций в домашних условиях применяются детали с квадратной или прямоугольной формой поперечного сечения.

Чтобы правильно согнуть профильную трубу квадратного или прямоугольного сечения, не повредив ее, при расчетах необходимо отталкиваться от ее высоты. Если высота составляет менее 20 мм, то можно выполнять сгибание на промежутке, длина которого в два с половиной раза больше, чем высота. Предметы, высота которых более 20 миллиметров, необходимо сгибать на промежутках, имеющих длину в три с половиной раза больше.

Процесс гибки профильной трубы с помощью оправки

Большую роль при выборе способа гибки играют и характеристики металла, из которого изготовлена труба. При сгибании заготовки из низкоуглеродистой стали следует учитывать, что материал после проведения процесса частично вернет свою первоначальную форму. Поэтому, при выполнении работ в домашних условиях, следует загнуть требуемый участок немного сильнее. После отпружинивания металла изделие приобретет необходимую форму.

На минимально допустимый радиус сгиба влияет и толщина стенки. Для профилей, толщина стенок которых составляет менее двух миллиметров, лучше применить способ резки с последующим применением сварочных работ. Для более толстых стенок можно применить способы горячего или холодного прокатывания.

Короб для пропаривания древесины

В коробе должно быть отверстие, предназначенное для выхода давления пара. Для того, чтобы конструкция не взорвалась

Отверстие для выхода пара должно располагаться в дне коробки. Кроме того, в коробке должна быть предусмотрена съемная крышка, через которую можно будет вытащить гнутое дерево, после того как оно приобретет нужную форму.

После пропаривания, фиксируют необходимую форму древесины и сушат до достижения влажности в 15%. Далее выдерживают зафиксированную форму 5-7 дней и проводят финишную обработку

Химическая обработка

Химическая обработка древесины для улучшения ее пластичности проводится методом выдерживания в растворах. Существуют готовые химические средства в магазинах. Толстые заготовки следует вынимать из растворов после нескольких часов. И оставлять на некоторое время для более равномерного распределения раствора внутри самой заготовки. Поскольку внешние слои заготовки насыщаются и частично утрачивают способность впитывать.

Виды листогибов и их конструкция

Прежде чем начать делать самодельный ручной листогиб, следует четко определить перечень задач, для решения которых он необходим. От основного назначения подобного устройства и будет зависеть, по какой схеме оно будет выполнено.

Наиболее простым является приспособление, в котором листовой металл гнется при помощи специальной траверсы. Посредством такого устройства можно легко согнуть лист металла на угол 90 градусов, используя лишь силу рук без дополнительных приспособлений, если ширина листа не превышает 0,5 метра. Основание листа закрепляется при помощи струбцин или в тисках, а его гнутье выполняется за счет давления, оказываемого траверсой. В некоторых случаях для получения угла сгиба ровно в 90 градусов может понадобиться вложенная проставка (на рисунке — справа), представляющая из себя обычную полосу металла, которая поможет компенсировать упругость листа.

Самая распространенная схема для самодельного листогиба

Более сложным по конструкции является листогибочный пресс, конструкцию которого составляют матрица и пуансон. Листовой металл в таком устройстве располагается на матрице, а пуансон опускается на заготовку сверху, придавая ей требуемый профиль. В домашних условиях листогибочный пресс вряд ли найдет применение, так как он достаточно сложен и небезопасен в использовании.

Схема работы листогибочного пресса

Вариант исполнения самодельного листогибочного пресса, работающего в паре со сделанным своими руками гидропрессом. Если у вас уже есть пресс, то дополнить его приспособлениями для сгибания нешироких листов металла не составит труда. Получится нечто такое:

Вариант самодельного листогибочного пресса

Значительно более совершенным является листогибочный станок, гнутье металла в котором осуществляется за счет воздействия на него трех валов. Такое оборудование называется проходным. Одним из главных его преимуществ является то, что его регулируемые вальцы позволяют получать различный радиус изгиба. Подобный инструмент для гибки металла может быть с ручным или электрическим приводом, а его вальцы могут иметь различную конструкцию.

По такой схеме делается большинство заводских листогибов из низшего ценового сегмента

• Вальцы с гладкой рабочей поверхностью предназначены для выполнения большинства жестяных работ, которые предполагают выгибание заготовок, изготовление секций труб с большим диаметром и др.
• Профилированные вальцы необходимы для гнутья элементов кровельных конструкций (коньки, ендовы, водостоки, отбортовки и др.).
• Протяжной листогибочный станок может быть дополнительно укомплектован опорой, прижимом и траверсой, что позволяет использовать его для ручной гибки заготовок.

Подобные станки комплектуются набором валов различного профиля, которые также можно докупить дополнительно, чтобы сделать оборудование более универсальным.

Требования к гибке арматурных стержней

Для гибки арматуры большого сечения используют мощные станки заводского производства, для стержней небольшого сечения можно применять ручные устройства, изготовленные своими руками. Такие самодельные приспособления вполне подходят для изгибания монтажных петель, крючков, лапок.

Для сохранения рабочих характеристик прутов при их изгибании соблюдают следующие условия:

• Угол сгиба не должен быть меньше 90°.
• Радиус скругления в месте сгиба – не менее 10-15 диаметров.
• Применяемое оборудование должно соответствовать диаметру обрабатываемых стержней и классу прочности арматурной стали, иначе на внутренней стороне полученного угла могут образоваться складки, а на наружной – трещины. Также важными моментами являются: правильная настройка приспособления и надежная фиксация стержня.

Не рекомендуется практиковать народные методы с применением высокотемпературного воздействия, включающие следующие этапы:

• надрез болгаркой места сгиба арматурного стержня;
• подогрев места сгиба паяльной лампой или другим источником открытого огня;
• гибка на требуемый угол.

При использовании такого метода в месте изгиба снижаются механические характеристики из-за надрезов и воздействия высоких температур. При воздействии нагрузок на такой стержень он может разрушиться. Если в проекте нет разрешения на применение подобного способа гибки, использовать его не рекомендуется.

Назначение правильно-отрезного станка

Правильно-отрезной станок

Прямая стальная проволока используется во многих сферах — машиностроительной, для возведения зданий и сооружений, при создании сложных металлических конструкций. При этом предъявляются особые требования к ее геометрическим параметрам.

Так как в большинстве случаев заготовки поставляются в бухтах — перед их применением необходимо выполнить процесс выравнивания и формирования отрезков определенной длины. Ручной труд не позволит выполнить эту задачу с должным уровнем прочности. Для этого следует установить правильно-отрезные станки.

Они предназначены для выполнения следующих функций:

• выравнивание стальных стержней. Это делается с помощью системы валов, которые расположены на линии подачи и протяжки;
• блок с гильотиной. Предназначен для отрезания заготовок определенной длины.

Во время работы оборудования диаметр проволоки не должен измениться. Для этого необходимо правильно выставить параметры узла протяжки.

Самодельный ручной станок

Приведем примеры того, как можно своими руками собрать самодельный станок для гибки арматуры. Начнем с самой простой модели, схема которого будет понятной даже новичку.

1. Данное устройство позволяет осуществлять операции изгиба стальных прутков диаметром до 12-14 мм.
2. Для сборки станка вам потребуются металлические уголки размером 40 на 40 миллиметров, крепежные элементы и деревянный брусок.
3. Представленная схема станка проста в сборке, ее можно сделать буквально за чем. При сгибании вам удастся своими руками менять конфигурацию заготовки.
4. Разрежьте уголок на две части. Одну из них прочно зафиксируйте на деревянном бруске. Данный элемент позволит фиксировать арматуру перед деформацией.
5. Вторую часть уголка служит для изгиба и будет подвижной. Ее на бруске фиксируют болтом. Это своего рода рычаг вашего станка.
6. Недостаток представленной конструкции в том, что про операции рубки и резки здесь говорить не приходится. Плюс вам придется прикладывать значительное усилие, чтобы деформировать толстую арматуру. А вот мелким прутьям легко менять их конфигурацию. Если требуется сделать изгиб более толстой арматуры, увеличьте размеры рычага. Так придется прикладывать меньше усилий.

Чертежи создания листогибочных станков

Инструмент с поворотной рамой для гибки заготовок

Подобное устройство, сделанное своими руками, домашние мастера используют чаще всего для загиба листовых изделий. Тем более что оно отличается от остальных листогибов большой универсальностью. Рабочий стол в нём создают из металла либо дерева. Размеры такого листогибочного станка — не меньше 2х1 м. Если понадобится согнуть большие заготовки, то можно с задней стороны устройства установить плоскость, размещённую на уровне со столом, или откидную раму. Делается это для крепления металла, чтобы он не выскальзывал при изменении положения.

Спереди рабочего стола следует прикрутить основание. Для этого понадобится швеллер с шириной верхней грани не больше 7 см. К его концам монтируют направляющие шпильки с пружинами. На них потом фиксируется прижим, передняя грань у которого должна быть скошена под углом в 45 градусов.

Для создания поворотной части используется уголок, размером 5х5 см, с установленной рукояткой. Монтируют его на петлях таким способом, чтобы верхняя грань материала в откинутом состоянии располагалась на одном уровне с основанием.

Простота конструкции такого листогиба и доступность материалов для его сборки позволяет хорошо сэкономить. Во многих случаях металл для рабочего стола и каркаса даже не нужно приобретать, ведь в каждой мастерской есть обрезки труб, уголков и швеллера. Из этих остатков получится отличный самодельный станок для гибки металлических листов.

Чертёж устройства из тавров

Чтобы сделать такой листогиб, понадобятся следующие материалы:

Ровная поверхность, лучше металлическая; Уголки не менее 3 штук с шириной полки около 45 мм и толщиной примерно 3 мм.

Самодельный листогибочный станок делается из тавра. Понадобится три куска такого изделия по 2,5 метра, небольшая металлическая пластина толщиной в 5 мм для укосин, два болта размером 20 мм, а ещё пружина. Сначала нужно сложить два тавра, а потом с двух концов у них сделать отверстия под петли. При этом края ямок скашивают под углом 45 градусов. Оставшееся изделие обрезают аналогичным способом, только выемку делают глубже, чтобы использовать в качестве прижимной планки.

Затем можно переходить к привариванию петель. Делать это надо обязательно с внешней и внутренней стороны. Потом к одному тавру фиксируют укосины. После этого монтируется прижимная планка, а сверху к ней приваривают пластины из металла с выемкой по центру. Диаметр такой ямки должен быть немного шире, нежели болта. Отверстие следует выровнять так, чтобы оно располагалось с установленной гайкой на одной плоскости, и приварить.

Следующий шаг — отрезание пружины, она должна поднимать прижимную планку на целых 7 мм. Болт необходимо пропустить в отверстие этого изделия, установить пружину и завинтить гайку. Когда будет вмонтирована такая же упругая деталь с другой стороны при откручивании планка будет сама подыматься.

Чтобы сделать приспособление для закручивания, необходимо к шляпке винта прикрепить отрезки арматуры. После этого останется только приварить ручку к подвижному тавру и можно приступать к работе. Такой станок будет довольно мощным, на нём получится гнуть даже толстые и длинные листы.

Валковый листогибочный станок своими руками

При создании и установке дымоходов, вентиляционных каналов и водосточных систем не обойтись без криволинейной гибки металлического листа. Прекрасно справляются с подобной задачей валковые листогибы.

Соорудить оборудование своими руками с тремя вальцами довольно легко. Ко всему прочему, его можно оснастить электромотором или ручным приводом. Основные детали валкового листогибочного станка следующие:

Опоры вертикальные из швеллера на подшипниках и с выемками под оси. Продольные валы. Их необходимо 3 штуки, подойдут трубы разного диаметра, имеющие заваренные торцы. Подобные изделия лучше использовать толстые, чтобы не допустить деформации. Рама. Узел прижима верхнего валка. Цепной либо зубчатый привод. Он необходим для обеспечения вращения валков с одинаковой скоростью и в одном направлении. Струбцины. Они перемещают опорные валки по горизонтали.

Одна вертикальная стойка в станке должна вращаться вокруг оси на 90–120 градусов. Так необходимо делать, чтобы заменить в последующем вальцы на цилиндры другой величины. Во время изготовления устройства вальцового типа стоит понимать, что его возможности будут ограничены силой человека. На таком самодельном оборудовании гнуть разрешается листовой металл шириной до 60 см и толщиной не больше 1,5 мм. Диаметр жёлоба можно регулировать путём перемещения валков.
