Делаем компрессометр своими руками

Использование

Пользоваться приспособлением можно точно так, как и магазинным компрессометром. Для правильной проверки двигателя его следует прогреть. Для этого достаточно проехать на машине около 10 километров, или дать ей поработать 10-15 минут. Только после этого замеряют компрессию. Перед этим подготовьте мотор. Для этого отключают бензонасос и катушку зажигания. На карбюраторных моделях достаточно просто сбросить шланг бензопровода со штуцера поплавковой камеры. Обязательно выкрутите все свечи. Переходите к проверке:

• Попросите напарника выжать газ до упора, подержать его в таком положении 2 секунды, и недолго покрутить стартер;
• Далее нужно оценить показания компрессометра, сбросить их, и перейти к обследованию другого цилиндра. В исправном двигателе разницы между показаниями быть не должно. В крайнем случае, разница должна быть минимальной. Если имеется значительная разница, то необходимо найти причину, и устранить ее.

Заключение. Сейчас в магазинах можно найти большое количество диагностического оборудования, но качество его зачастую оставляет желать лучшего. Поэтому, часто можно слышать вопрос, как сделать компрессометр своими руками. Ведь используется это приспособление довольно часто. А сделать приспособление самостоятельно не составит большого труда.

голоса

Рейтинг статьи

Как сделать компрессометр своими руками?

Новый качественный компрессометр стоит достаточно дорого, а дешевые аналоги имеют серьезные погрешности, которые недопустимы при проведении точных измерений. Именно поэтому, многие автолюбители либо едут на станцию технического обслуживания и проводят измерения всего за небольшие деньги, либо изготавливают компрессометр самостоятельно.

Данный прибор можно изготовить при помощи нескольких частей, которые можно найти в гаражах у бывалых водителей или в любом магазине автозапчастей.

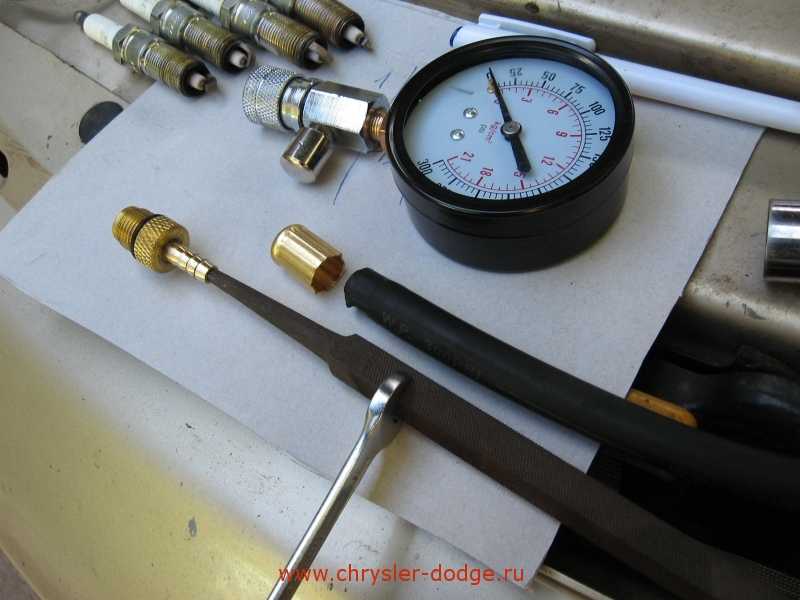

Список того, что вам понадобится:

• Шланг высокого давления.
• Ниппель (или, как его еще называют — золотник).
• Манометр.
• Переходники из латуни, на которых уже нарезана требуемая резьба.
• Вентиль, применяемый на камере колеса от грузового автомобиля.

Последний элемент должен быть в нормальном состоянии и не гнутый. Диаметр, обычно, составляет 8 миллиметров, а конец немного изогнут. Чтобы применить его в изготовлении компрессометра, необходимо его выровнять, резьбовую часть оставить, как есть, а тот конец, который предназначался для заварки в камеру, нужно отпилить.

Возьмите паяльник и на обрезанный конец вентиля припаяйте гайку, в которую нужно вкрутить в манометр. В получившуюся трубку необходимо закрутить золотник и вставить туда шланг. Другой конец шланга можно расточить под конус, который будет вставляться в свечное отверстие или закрепить наконечник с резьбой.

Пользоваться таким самодельным приспособлением очень просто: свободный конец шланга вставляется или закручивается в свечное отверстие, производятся замеры и фиксируются на бумаге. Чтобы сбросить давление с манометра, необходимо зажать золотник.

Диаметры резьбы на конце шланга должны точно соответствовать свечному отверстию. Данное требование связано с повышенной герметизацией, которая должна быть в момент подвода поршня к верхней мертвой точке. От этого требования будет зависеть точность измерений, которая также не исключает возникновение мелких погрешность. Полностью полагаться на такой прибор все же не рекомендуется.

Чтобы не запутаться, старайтесь использовать на манометре те единицы измерения, которые указаны производителем в технической литературе.

Простой компрессометр своими руками

Сегодня я хочу вам рассказать, как можно в гаражных условиях сделать компрессометр быстро и из подручных материалов.

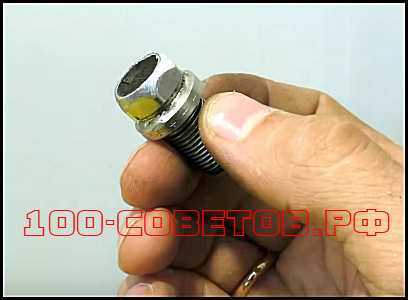

Для этого нам понадобится простая, старая свеча зажигания у которой нам нужно отрезать нижнюю часть, для этого берём болгарку и режем по кругу, где завальцован сердечник.

После того, как прорезали вокруг, сердечник свободно извлекается. С другой стороны также отрезаем язычок и удаляем шайбу.

Далее берём нашу заготовку и немного под конус стачиваем грани, как показано на фото.

Теперь берём сверло на 9,5 мм и расширяем отверстие.

Затем нам понадобится ниппель от бескамерки, берём его и отрезаем заднюю резиновую часть

Далее мыльным раствором или просто мылом натираем резиновую часть ниппеля и вставляем в нашу заготовку.

Далее, нам потребуется небольшой кусок металлопластиковой трубы 16 диаметра, сантиметров 20-30.

Теперь нужно нашу заготовку заколотить в металлопластиковую трубку, как показано на фото, если есть какой-нибудь хороший клей можно применить и его.

На резьбу нашей заготовки, нужно надеть резиновое колечко, хорошо подходит уплотнительное кольцо от форсунки.

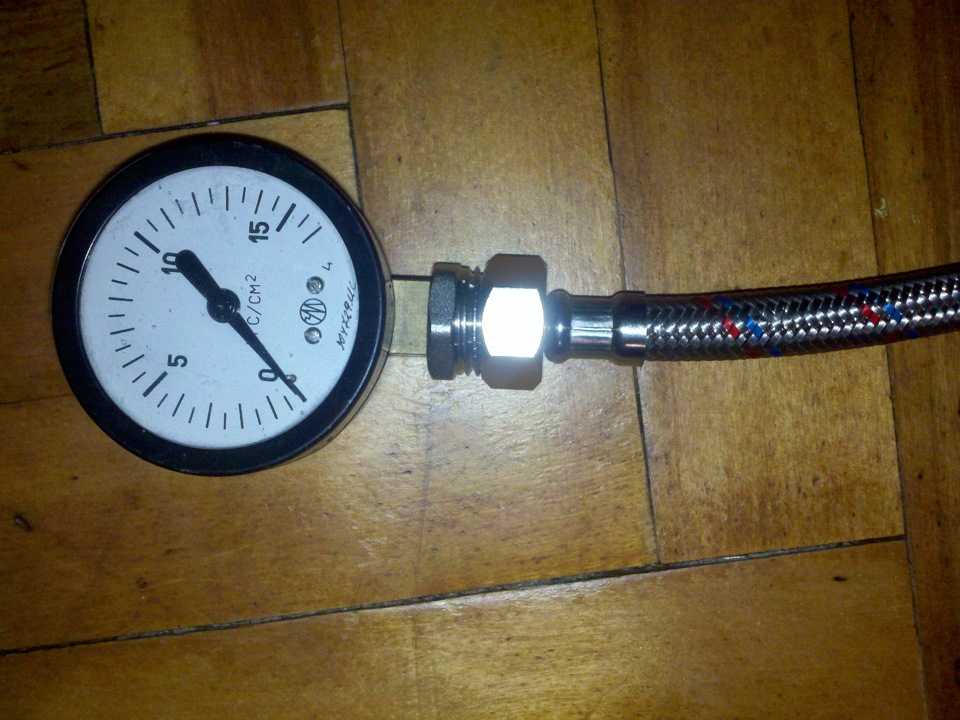

Ну и теперь осталось совсем немного, это нужно взять манометр и каким-либо способом закрепить его на металлопластиковой трубке, в идеале конечно хорошо сделать какой-нибудь переходник, но я просто намотал изоленты, чтобы он туго залез в трубу и для надёжности ещё стянул это всё хомутом.

Вот и всё, у нас получился отличный компрессометр, который в разы превосходит заводской.

Теперь с таким компрессометром, компрессию можно мерить и одному. Только не забывайте, что нужно мерить компрессию с полностью выжатой педалью газа и на прогретом двигателе. Да, ещё не забудьте каким-нибудь способом обесточить свечи зажигания, чтобы на них не было искры.

А если ещё дополнительно сделать кнопку, которая запускала бы стартер из двигательного отсека автомобиля, то процедура измерения стало бы намного проще.

Эту кнопку подсоединяем одним концом к плюсу АКБ, другим к проводу на втягивающем реле, и теперь при нажатии кнопки стартер будет крутиться. Кнопку нужно брать не фиксированную.

Вот вроде всё…

Как проверить компрессию подробная инструкция

Для этого необходимо совершить следующие действия:

1. Первым делом убедитесь, что клапанные зазоры находятся на своем месте. Если нужно, отрегулируйте их до правильного положения.
2. Прогрейте двигатель до температуры 70-90 градусов. Для правильной диагностики агрегат должен быть теплым. При этом, ограничьте поступление топлива к механизмам, которые диагностируете, например, отсоедините бензонасос.
3. Дальше открутите все свечи и определите их на время в сухое чистое место. Чтобы не забыть какие свечи соединяются с высоковольтными проводами, сделайте на крышечках какие-нибудь пометки. Откройте воздушный клапан и дроссель.
4. Вставьте наконечник компрессометра в соответствующий проход свечи, и прокручивайте с помощью стартера вал мотора до момента прекращения повышения давления в механизме.
5. Следите за оборотами коленчатого вала, надо, чтобы они были не меньше 190-200 витков в минуту. Проверка компрессии двигателя проводится при условии полного заряда аккумулятора, и исправности стартера. При исправно функционирующем двигателе давление поднимается за секунды, но если же вы наблюдаете, медленное возрастание компрессии, то это свидетельствует об износе поршневых колец, или их сгорании. Если же давление вообще не поднимается, в таком случае, возможно, износились прокладки головки цилиндра. Минимальный уровень компрессии допустим при отметке 10кг/см.
6. Контролируйте показания прибора, и по достижению максимальной отметки, снижайте давление путем откручивания колпачка. После спускания воздуха, закрутите пробку назад.
7. По такой же схеме делайте анализ всех клапанов двигателя.

Существует еще способ того, как замерить компрессию двигателя, и он состоит в следующем: в цилиндр через свечное отверстие налейте небольшое количество моторного масла, и проведите диагностику компрессометром еще раз. Если давление повышается, то проблема в поршневых кольцах, которые утратили свою работоспособность. Если уровень компрессии не повышается, то возможно протекают клапаны, или износилась прокладка головки цилиндра. И также вполне вероятно, что испорчена резиновая прокладка, которая соединяет все клапаны в одну пачку, если результаты проверки показали низкое давление во всех цилиндрах.

Замер компрессии двигателя с открытой заслонкой дросселя позволит отыскать серьезные поломки двигателя, такие как, прогоревшие поршни, поломанные или застрявшие в поршнях кольца, смятие клапанов, грубые повреждения поверхности цилиндров. Давление при этом способе будет падать не так стремительно, учитывая «борьбу» воздуха с давлением в цилиндре.

Применяя обои способы, необходимо учитывать динамику давления, которая подскажет правильный вариант поломки.

О состоянии компрессии цилиндров подскажет и работа карбюратора: если из него наблюдается выброс воздуха, то стоит проверить, плотно ли прилегает пропускной клапан. Если воздух выходит через верх радиатора, то, скорее всего, повреждена головка цилиндра. Описанными способами осуществляется компрессия бензинового двигателя.

Компрессия в дизельном двигателе.

В дизельных двигателях для того, чтобы отключить подачу топлива, необходимо либо обесточить клапан подачи топлива, который расположен на линии подачи топлива, либо зажать рычаг отсечки, находящийся на насосе высокого давления. Как измерить компрессию двигателя? Чтобы провести данные работы необходимо воспользоваться дизельным компрессометром, который имеет свою специфику, благодаря увеличенному пределу измерения. Большинство таких двигателей не имеют дроссельной заслонки, поэтому выжимать педаль газа при диагностике не нужно. Если же дроссельная заслонка в вашем авто есть, убедитесь что не нужно произвести прочистку дроссельной заслонки, перед проверкой компрессии.Как почистить дроссельную заслонку вы можете узнать на нашем блоге.

Если в процессе диагностики компрессии двигателя, у вас возникли трудности, или вы нашли серьезные повреждения механизмов, стоит все-таки обратиться к квалифицированным специалистам — автомеханикам, которые устранят неполадки в работе вашего железного любимца. В разы повышенная компрессия в двигателе также требует визита к профессионалам, которые разберутся в поломке, и продлят жизнь автомобилю. Вы можете осуществить еще одну полезную процедуру, для повышения мощности вашего автомобиля, провести ремонт турбокомпрессора или если у вас его нет, установить. А если у вас инжекторный двигатель, вы можете провести диагностику инжектора, тем самым вернуть двигателю былое состояние.

Компрессометр для дизельных двигателей своими руками

Перед тем, как приступать к изготовлению компрессометра для дизельного двигателя своими руками, следует учесть несколько моментов:

• манометр должен иметь шкалу «с запасом» – предел её должен быть как минимум 50 кг/cм2;
• обратный клапан (для чего он нужен, скажем позже) должен удерживать соответствующее нормальной компрессии давление.

Для чего нужен обратный клапан

Дело в том, что, по сути, компрессометр – это обычный манометр, который способен «удерживать» показания благодаря обратному клапану – иначе при прекращении нагнетания воздуха или просто его отсоединении стрелка прибора ляжет на «0». Компрессометр показывает максимальное давление, нагнетаемое в цилиндре, а сброс его показаний осуществляется нажатием снаружи на обратный клапан. Впрочем, замерять компрессию можно, позвав на помощь кого-нибудь, кто будет поворачивать ключ зажигания на старт. А вы тем временем можете оценить компрессию, так сказать, «в реальном времени» – непосредственно наблюдая за прибором.

Как сделать компрессометр своими руками из свечи накала

Для этого нужно использовать старую свечу в качестве адаптера. Измерение компрессии на дизельном двигателе без обеспечения должной герметичности цилиндра не даст точной картины – будут велики потери давления. Можно решить задачу разными способами:

• встроить обратный клапан непосредственно в свечу, предварительно удалив из неё «внутренности» – спираль и изолятор;
• обратный клапан установить, закрепив его на входе в манометр, но в этом случае каждый раз придётся отсоединять шланг для сброса показаний;
• можно закрепить на обратном конце свечи трубку с резьбой – для удлинения самой свечи, а клапан встроить в резьбовой наконечник шланга от манометра, либо обойтись без него вовсе.

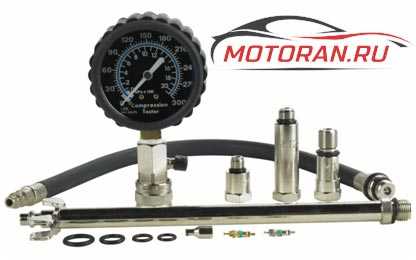

Типы компрессометров

Современный рынок автомобильного диагностического оборудования предлагает огромное количество компрессометров, которые можно разделить на два вида:

• Механические компрессометры для диагностики ДВС всех типов;
• Современные электронные устройства с цифровым табло — применяется для глубокой проверки состояния двигателя.

Среди автовладельцев наибольшую популярность получили механические измерители. Такие приборы отличаются простой конструкцией и доступной ценой. Электронные компрессометры — сложные и дорогостоящие устройства. Используются, в основном, в сервисных центрах и станциях технического обслуживания для высокопрофессиональной диагностики двигателей.

Классификация двигателей разных типов обусловливает наличие следующих видов компрессоров

1. Компрессометр для дизельных двигателей. Тестеры данного типа идут обязательно с резьбовым наконечником. Это связано с высокой степенью компрессионного давления дизельного ДВС (30 – 35 атмосфер). Соединительный шланг такого прибора имеет быстросъемный переходник под разные адаптеры.
2. Компрессометр для карбюраторных силовых агрегатов. Для измерения используются прижимные или резьбовые устройства рассчитаны на давление — до 25 атмосфер.

По конструктивному исполнению компрессометры бывают:

Прижимные. Используется для проведения измерений на атмосферных движках. Приборы этого типа имеют резиновую насадку, которую вставляют в отверстие для свечи, форсунки и прижимают руками. Сложность в том, что при его использовании необходим помощник (нужно одновременно держать насадку и прокручивать стартер). Также, при использовании данного прибора нужно прикладывать большую физическую силу, чтобы обеспечить герметичное соединение, без которого невозможно получить корректные данные.

Резьбовые. Компрессометры этого типа оснащен резьбовым переходником, который вкручивается в отверстие свечи зажигания, форсунки. Резьбовое крепление позволяет самостоятельно выполнять проверку. Надежно вкрученная насадка гарантирует правильные показатели без утечек.

Универсальные приборы. Применяется для измерения давления как бензиновых, так и дизельных силовых установках. Реализуется в комплекте с различными переходниками, насадками, трубками.

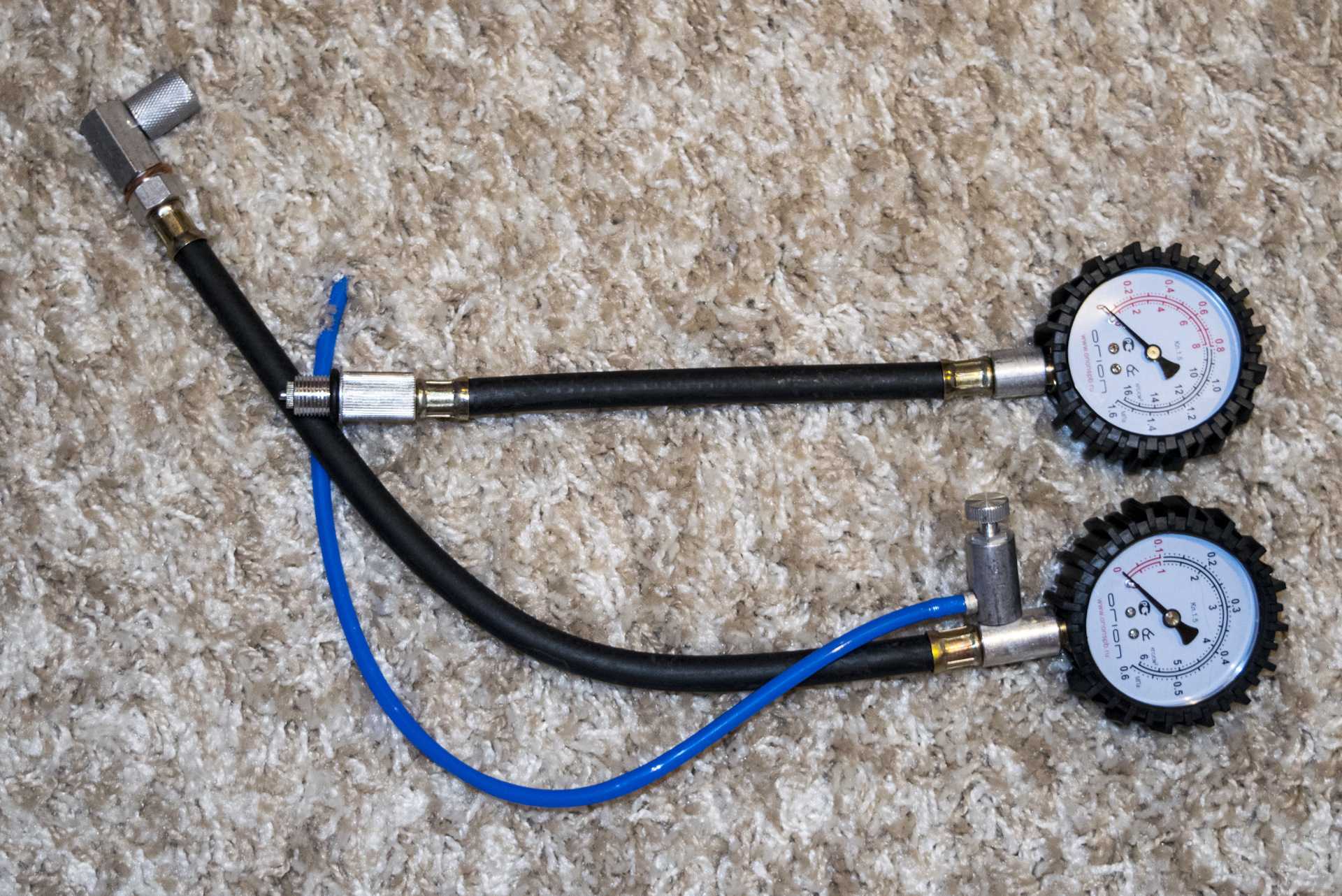

Компрессометр своими руками

Компрессию в цилиндрах ДВС измеряют при помощи специального приспособления, под названием компрессометр. Он представляет собой манометр, главной особенностью которого можно назвать присутствие свободного клапана.

Такой манометр не выпускает полученное им давление до того, как не будет зафиксировано максимальное значение величины у верхней мертвой точки цилиндра.

Постараемся разобраться, как выполнить замеры компрессии в цилиндрах и как изготовить компрессометр своими руками?

– Как изготовить самодельный компрессометр

Вот так изготавливается компрессометр своими руками. Такое приспособление поможет вам значительно сэкономить на профессиональных инструментах и добиться, примерно, того же результата при минимальных затратах.

Если еще совсем недавно двигатель автомобиля работал исправно – расход топлива и масла, а также мощность были у пределов нормы, но затем все стало совсем наоборот, значит, самое время проверить давление в цилиндрах двигателя.

Как известно, падение компрессии не самый лучший знак для любого двигателя, так как подающееся туда топливо сгорает не полностью и остается в виде осадка, который может стать причиной дефектов, как на цилиндрах, так и на поршнях.

Как узнать компрессию?

Как вы уже поняли, чтобы замерить компрессию, необходимо приобрести компрессометр. После этого, необходимо выполнить ряд специальных действий, чтобы показания были самыми точными и имели минимальные отклонения.

1. Двигатель необходимо прогреть до рабочей температуры. Это то самое время, когда он может работать на полную мощность. После чего – заглушите.
2. Пока двигатель прогрет, необходимо отключить бензонасос. Если у вас инжекторный двигатель, то вам просто нужно отсоединить специальный штекер, предназначенный для питания бензонасоса. В случае с карбюраторным – отсоедините шланг, идущий от бензопровода на бензонасос и шланг на поплавковой камере карбюратора. Чтобы катушка зажигания не сгорела – отсоедините от нее клемму.
3. Выкрутите все свечи зажигания. Многие водители допускают банальную ошибку, выкручивая только одну свечу. Делать это категорически запрещено!
4. Теперь вкрутите компрессометр в одно из свечных отверстий. Рекомендуется сразу приобрести насадки, которые предназначены для крепления на разных двигателях.
5. Попросите напарника сесть в автомобиль и нажать до упора на педаль газа. Делается это для того, чтобы дроссельная заслонка была открыта. Затем, он должен включить стартер на 2 секунды.
6. Показания с компрессометра снимаются, и данная процедура применяется к остальным цилиндрам. Эксплуатационные нормы можно узнать из технической литературы по вашему автомобилю.
7. По отклонениям от нормы, полученным в ходе измерений, можно судить о роде и масштабе неисправности, которая коснулась двигателя вашего автомобиля.

Минимум сведений о компрессии

Компрессия – ничто иное, как давление воздуха в цилиндре двигателя, создаваемого поршнем в ходе такта сжатия. В результате динамичного сжимания воздуха он нагревается, что способствует лучшему сгоранию топлива, которое впрыскивается (или всасывается) в цилиндр. Для дизельного двигателя, в котором воспламенение топливной смеси происходит только лишь за счёт её сильного сжатия, величина компрессии играет решающую роль – двигатель просто не запустится, если она будет ниже определённой нормы. Бензиновый мотор может работать при меньших значениях давления, но и для него существует определённый порог. Для наглядности представьте себе поршень с прогоревшим днищем. Расширяющаяся при воспламенении смесь не будет его толкать, а просто прорвётся в картер. Для дизельных моторов нормальной считается компрессия не ниже 28 кг/см2, она позволит запуститься мотору при отрицательных температурах до 15 градусов и развивать приемлемую мощность. Однако наилучшим показателем будет давление до 40 кг/см2 – это «идеал», двигатель заведётся в 35-ти градусный мороз и авто будет обладать максимальной динамикой и тягой.

Для бензиновых двигателей значения компрессии значительно ниже – от 12 до 16 кг/см2 – в зависимости от модели мотора. Для тех и других ДВС разница значений допускается не более 3 кг/см2, причём значение имеет и количество цилиндров – 6-тицилиндровый мотор гораздо легче «проглотит» большой разброс, чем 4-цилиндровый – сказывается инертность механизмов. Для того, чтобы вам легче было сориентироваться в единицах давления при выборе подходящего манометра, приведём данные о их сравнительных величинах: 1 кг/см2 = 0,09806 МПа = 0,98067 бар = 14,2233 psi = 100 000 мм вод.ст. = 735,561 мм рт.ст. = 0,96784 атм. Как видите, единицы несложно перевести одна в другую, не считая psi и миллиметры водяного/ртутного столбов – они даны в плане «общей информации» и в технике практически не используются. Если вы не задались целью создать идеально уравновешенный мотор, то практически все эти единицы можно привести к «общему знаменателю» – они практически равны. При выборе манометра руководствуйтесь его рабочим диапазоном – шкала должна превышать предельные значения компрессии, но и в то же время быть достаточно «подробной» – для того, чтобы сравнить значения компрессии в разных цилиндрах.

Компрессометр двигателя своими руками

1) Для начала осмотрите вентиль. Он не должен быть погнутым и с трещинами. Первое можно исправить, выпрямив его и обрезав с той стороны, где вентиль был в камере. Другой конец, с резьбой, трогать не стоит.

2) Далее возьмите гайку и с помощью паяльника соедините ее с обрезанным концом. В нее-то и будет ввинчиваться манометр. Таким образом, получилась трубка, в которую надо ввернуть золотник, а потом одеть на него шланг 18х6. Свободный кончик шланга следует сделать конусообразным посредством электроточила, чтобы его можно было засунуть в свечной колодец.

Принцип работы созданного вами девайса будет тот же, что и у заводского компрессометра, но вместо перепускного клапана у «самоделки» – золотник. Манометр же будет фиксировать максимальное давление, возникающее в цилиндре, когда поршень находится в ВМТ.

Чтобы шланг надежно держался и не пропускал воздух, его лучше зафиксировать стяжными хомутами, но они будут мешать вам сбрасывать показания, поэтому их придется часто снимать/одевать.

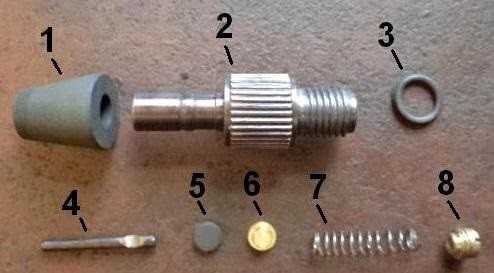

Устройство

Компрессометр для дизеля и для бензина по конструкции практически не различается. Устройство предоставляет собой манометр, оснащенный запорным клапаном и соединительным шлангом. В комплекте с прибором идет набор адаптеров. Процесс измерения осуществляется за счет наличия этого клапана – благодаря ему сохраняется «память» максимальных показателей, которые удается зафиксировать лишь в течении десятых долей секунды.

После замеров на циферблате манометра появится величина компрессии, по которой можно судить о степени износа деталей ЦПГ. В ходе замеров оценивают не только уровень компрессии в каждом из цилиндров, но и их среднее значение.

Как сделать компрессометр своими руками из свечи

Измерение компрессии – важная диагностическая операция, которая многое сообщает о состоянии мотора. Ее проводят, если бензиновый или дизельный двигатель по каким-то причинам начал терять мощность, стал работать неправильно или неожиданно вырос расход топлива. Несмотря на то, что готовые компрессометры продают в большинстве автомагазинов, водители нередко предпочитают изготовить это устройство самостоятельно. Причин этому несколько – нежелание тратить деньги, привычка мастерить что-то самому, необходимость создать более точный прибор, чем промышленные образцы. Прочитав статью, вы узнаете, как сделать компрессометр своими руками и какие детали для этого понадобятся.

Что потребуется для компрессометра

Вот список тех деталей, которые потребуются, чтобы сделать компрессометр своими руками:

1. Манометр с диапазоном измерения 0–30 кгс/см2.
2. Латунный или медный переходник.
3. Два вентиля от камеры грузового автомобиля.
4. Медная или латунная трубка с внутренним диаметром 10­–15 мм.
5. Латунный или медный тройник внутренним диаметром 8–10 мм.
6. Резиновая насадка. Вместо нее можно использовать резиновый шланг высокого давления и комплект переходников на различную резьбу.
7. Паяльник.
8. Газовая горелка.
9. Канифоль (флюс).
10. Припой ПОС 40 или ПОС 60.

Основа компрессометра – манометр. Для проверки бензиновых двигателей можно использовать этот прибор со шкалой до 15 атмосфер. Если же нужен универсальный измеритель, то шкала должна достигать 30 атмосфер. Этот прибор можно недорого купить в любом предприятии, где остались старые советские грузовики. Желательно проверить его, подключив к источнику давления и эталонному манометру. Это поможет определить погрешность, которую необходимо учитывать во время проверки мотора. Вентили от камер необходимы для создания обратного и спускного клапанов. Переходник, трубка и тройник необходимы для сборки всех элементов в единое целое. Резиновая насадка обеспечивает плотный прижим прибора к отверстию для свечи.

Как сделать компрессометр

Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник. Затем выкрутите золотник из любого вентиля, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в качестве которого можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, затем припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок трубки длиной 20 см и припаяйте его к тройнику поверх обратного клапана.

Возможный вариант констуркции

Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого нагревайте их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилители – отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху усилитель и прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится. С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыки с деталями залейте припоем.

Для насадки используйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки (они повышают точность измерения), то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс/см2. В этом случае придется напаять на трубку латунный переходник, соответствующий резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.

Вывод

Теперь вы знаете, как сделать компрессометр своими руками из доступных материалов, которые можно найти в любом гараже, а также пункте приема черных/цветных металлов. Такой компрессометр сильно поможет вам в диагностике мотора.

Низкая компрессия и как понять, в чем проблема: ЦПГ, кольца или клапана

Как уже было сказано, снижение компрессии может возникать по разным причинам. При этом достаточно часто к этому приводит залегание, износ или разрушение поршневых колец. Чтобы проверить кольца на месте без разборки двигателя, можно воспользоваться доступным способом проверки при помощи моторного масла. Под рукой нужно только иметь свечной ключ, немного масла и шприц.

• После того, как был выявлен проблемный цилиндр и показания компрессии зафиксированы, через свечное отверстие нужно залить шприцем около 20-30 мл. чистого масла.
• Затем отверстие нужно закрыть и прокрутить двигатель стартером. Это нужно для того, чтобы смазка растеклась по цилиндру.
• Далее производится повторный замер компрессии в этом цилиндре.

В том случае, если компрессия явно повысилась или даже приблизилась к нормальному показателю, тогда вполне вероятно, что изношены следующие элементы ЦПГ: поршни, кольца или сами стенки цилиндров. При этом масло «уплотнило» имеющиеся дефекты, позволяя добиться необходимого сжатия смеси в цилиндре.

Если же показатель компрессии после заливки масла повышается незначительно, тогда вполне возможны проблемы с клапанами (например, прогар клапана и т.д.). Также могут быть сильно повреждены поршневые кольца, а также пробита прокладка ГБЦ.

Полное отсутствие каких-либо изменений означает, что герметичность камеры сгорания нарушена по причине каких-либо проблем с клапанным механизмом. Вполне возможно, что клапана неплотно прилегают к седлам, то есть необходимо их регулировать, притирать и т.д. Также не следует исключать трещины и пробои в БЦ или ГБЦ.

Как измерить компрессию?

Измерение компрессии двигателя позволяет достаточно точно определить многие неисправности, почти ничего не разбирая. Как сделать эти измерения правильно?

Для замера компрессии в цилиндрах двигателя используется специальный прибор – компрессометр. Фактически, это манометр, который оснащен удобной трубкой или насадкой и обратным клапаном. Компрессометры бывают прижимные и ввинчивающиеся в свечное отверстие. С прибором первого вида в одиночку померить компрессию не получится – нужен напарник, потому что придется держать компрессометр и включать стартер одновременно. Прибор с резьбовой насадкой можно использовать без помощников.

Чтобы правильно измерить компрессию в цилиндрах, крайне важно правильно подготовить двигатель. Одним из главных условий является его прогрев до рабочей температуры

Все условия для правильных измерений – ниже.

Чтобы измерить компрессию, нужно прижать (или вкрутить) насадку компрессометра к свечному отверстию цилиндра, полностью открыть дроссельную заслонку (нажать педаль газа «в пол») и включить стартер. Показания прибора начнут расти. Стартер держим включенным до тех пор, пока рост показаний не остановится. Конечный результат, который показывает компрессометр, и есть значение компрессии для данного цилиндра.

Измерения следует выполнить на каждом цилиндре двигателя, записать значения и, после, проанализировать полученные результаты.

Нормативные значения компрессии для разных двигателей могут отличаться. Однако, в общем случае, компрессия должна быть не меньше 10 кгс на мм2. Если значение в каком-либо цилиндре опустилось ниже, значит, в нем есть какая-то неполадка.

Занимаясь расшифровкой результатов компрессии, важно учитывать не только «нормальность» значения в каждом цилиндре, но и общее соотношение этих значений. То есть, во всех цилиндрах двигателя компрессия должна быть практически одинаковой

Если в каком-либо цилиндре значение отличается от других более чем на 1 кгс на мм2, то это намекает на скорые проблемы в нем. Когда же показатели всех цилиндров находятся примерно на одинаковом уровне и не ниже 10 кгс на мм2, это означает отличную компрессию.

russia-avto.ru

Самостоятельный замер компрессии

Подготовительная работа.

Прогрейте карбюраторный двигатель до рабочей температуры (75 – 80 градусов). После этого снимите высоковольтные провода, чтобы их не пробило. Далее, отключите топливоподачу в двигателе, для чего перекройте подающий патрубок топливной системы. Также нужно на полную открыть дроссельную и воздушную заслонку.

Перед проверкой важно убедитесь в том, что АКБ полностью заряжена, стартер исправен. Количество масла в движке должно соответствовать уровню

Итак, как измерить компрессию двигателя в домашних условиях?

После подготовительных операций можно приступать к основной части.

• Выкрутите все свечи зажигания, топливные форсунки.
• Установите на место свечи или форсунки соответствующий адаптер. Исключите возможность негерметичного соединения.
• С помощью стартера прокрутите коленчатый вал двигателя до тех пор, пока показания на приборе не перестанут расти. Правильным является максимальное значение.
• После замера и снятия показаний, сбрасываем давление на манометре с помощью кнопки. Для проверки компрессии в остальных цилиндрах повторите пункты 2,3,4.
• Показания измерения сравните с рекомендациями и требованиями завода изготовителя данного двигателя.
