Самостоятельное изготовление
Заводская бетономешалка или сделанная своими руками состоит из трех основных компонентов: бадья, в которой перемешивается раствор, рама для крепления компонентов и привод – ручной или электрический (в некоторых случаях используются двигатели от мопеда или скутера).
На видео самодельная бадья для комбинированного смешивания раствора установлена на трактор Т-16:
Бадья для раствора
Во-первых, надо обдумать ее размер, учитывая что загружаться она будет на 30-40%. Больше нельзя, так как раствор будет выплескиваться и плохо перемешиваться.
Во-вторых, внимание надо обратить на форму – она должна быть грушевидной. Сверху, чтобы не выплескивалась вода и раствор, снизу – чтобы частицы бетона не забивались в углы между стенкой и дном
Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес
Почти готовая бадья это пластиковая бочка нужных размеров – кроме того, что она подходит по форме, дополнительным плюсом будет ее вес.
Как вариант, может быть сделана бетономешалка из стиральной машины – если на чердаке завалялась старая советская круглая «стиралка», то с нее снимается бак для белья, который специально создан, чтобы внутри него крутилась жидкость. Дно усиливается, верх сужается и бак готов.
Если ничего подходящего нет, то грушу для бетономешалки можно сделать из стального листа, сечением 2-3 мм. Для днища следует взять металл потолще – порядка 5 мм – на него будет идти основная нагрузка от привода.
При диаметре 500 мм и высоте 400 получается компактная бадья, в которой, тем не менее, можно за раз приготовить 30 литров раствора.
Подробнее про конструкцию расскажут следующие чертежи:
Качественно сделать грушу для бетоносмесителя можно и не используя лопасти. На показанной схеме вместо них внутрь емкости наварены рассекатели раствора из 16 мм арматурного прута, которые дополнительно укрепляют конструкцию. Такая конструкция это отличная мешалка для арболита.
Крепление к валу происходит через ступицу от автомобильного колеса, которая приваривается или прикручивается ко дну. Если автомобильных запчастей в гараже не завалялось, то крепеж придется изготавливать вручную по чертежу.
Несущая рама
В ее конструкции могут быть самые различные вариации – здесь полная свобода действий, главное правило ее изготовления, чтобы она надежно удерживала все комплектующие и давала свободный доступ для загрузки-выгрузки бетона.
Основные различия инженерной мысли заключаются в способе выливания готового раствора, для чего делают подвижной саму бадью, либо конструируют определенным образом всю раму.
Для бадьи, изготовленной из стального листа, оптимальной будет рама, обеспечивающая ее наклон. Сама емкость присоединяется к приводу редуктора (15), на который усилие через муфту (16) приходит от двигателя (17).
Все это крепится на подрамнике (18) и поворачивается на шарнире (14). Для разных видов растворов рабочий наклон бадьи можно регулировать, для чего к подрамнику приваривается ушко (22) через которое проходит сектор (10), удерживаемый в нужном положении штырем (23).
Основных положений сектора нужно как минимум три:
Наклон 50% – для тяжелых растворов.
Наклон 30% – для легких смесей (например, штукатурных).
Горизонтальное положение чтобы промывать емкость.
Электродвигатель и редуктор
Редко эти детали покупаются отдельно – проще всего воспользоваться тем, что есть под рукой. Электродвигатель подойдет от стиральной машины, электрическая схема оттуда же, а редукторы собирают из велосипедных колес, ременных или цепных передач. Ближе всего к заводской конструкции это приваренный к днищу маховик, который крутится от «родного» бенедикса автомобильного стартера, насаженного на вал.
Все расчеты делаются отталкиваясь от следующих соображений:
- Мощность двигателя подбирается по соотношению 20 Ватт на литр раствора.
- Количество оборотов, что выдает редуктор для бадьи, должно находиться в пределах 30-50 за минуту. Меньшее количество увеличит время перемешивания, а большее будет разбрызгивать раствор или вообще вызовет центробежные силы, из-за которых перемешивание не будет происходить.
Инструкция по изготовлению бетономешалки с ручным приводом
Бетономешалка из бочки на 200 л изготавливается следующим образом:
- Сварить надежную подставку под мешалку. Сверху предусмотреть место для стержня и ручек.
- Дрелью прорезать отверстия по диагонали для стержня, который будет держать бочку, и крутить ее. Также следует сделать загрузочное отверстие.
- Для обеспечения качественного перемешивания раствора внутри бочки необходимо приварить лопасти. Они должны проходить вдоль всей бочки, но не прилегать к ней. Иначе бетонный раствор будет скапливаться в месте сварочного шва.
- Стержень приваривается к бочке. К нему также сварочным аппаратом прикрепляются ручки.
- Крышка отверстия должна плотно прилегать к бочке. Обычно ее проклеивают резиной. Люк крепят петлями, устанавливают шпингалет или крючок для закрывания.
Есть более простая конструкция. Бочка разрезается сверху до основания пополам. В нее вставляется стержень к которому привариваются лопасти. В этом случае бочка неподвижна. Двигается труба и лопасти, приваренные к ней. Зачастую к такой модели приделывают электродвигатель. Тогда этой мешалкой может пользоваться один человек.
Как из бетономешалки сделать дешевый просеиватель для песка и щебня
сhichicПользователь FORUMHOUSE
Места у меня на участке мало, поэтому, при завозе песка и щебня их свалили в одну кучу. За несколько лет они перемешались. Просеивать этот объём вручную не хотелось. Поэтому я сделал из бетономешалки просеиватель.
Расскажем, как изготовить это нужное в хозяйстве приспособление:
- Берёте две полоски оцинкованного металла шириной 100 и 200 мм.
- Полосу шириной 100 мм сгибаете и стягиваете болтами вокруг горловины бетономешалки.
- Полосу шириной 200 мм сгибаете в кольцо, а концы фиксируете заклёпками.
- Сетку с ячеей 6 мм обрезаете по диаметру кольца с нахлёстом. Концы загибаете и закрепляете заклёпками к кольцу через металлическую ленту.
Получилось большое сито. Для удобства работы к ситу привинчиваете ручки.
Сито вставляете в бетономешалку сеткой вниз.
Включаете бетономешалку и просеиваете сыпучие материалы. Затем останавливаете бетоносмеситель и только потом вынимаете сито!
В «груше» остаётся просеянный песок и каменная пыль.
Готовая продукция.
сhichicПользователь FORUMHOUSE
Самоделка мне понравилась. Планирую прикупить сетку с ячеей 4 мм и 8 мм и сделать еще два сита для разных работ.
Пользователь рекомендует:
Не просеивайте сыпучку до полной загрузки бетономешалки. Достаточно просеять 8 совковых лопат и сразу высыпать содержимое бетономешалки в мешок. Если заполнить песком всю «грушу» он спрессуется на дне в плотную массу. Её неудобно фасовать в мешки.
Если во время работы нужно остановить бетономешалку заполненную бетоном и потом вновь включить её, то поверните «грушу» так, чтобы её зев был направлен вверх. Только потом запустите бетономешалку и поверните «грушу» под нужным углом, для нормального перемешивания смеси. Так вы уменьшите нагрузку на двигатель и привод, и они прослужат дольше.
Ещё одна конструкция просеивателя для сыпучих строительных материалов от Витэк.
Расчет состава бетона
Плюсы и минусы
К недостаткам барабанных бетономешалок следует отнести:
- Большие габариты и вес, неудобство транспортировки;
- Неудобство очистки барабана от налипшего раствора, и необходимость куда-то сливать большое количество грязной воды. Это ещё одна причина, по которой их стараются не использовать внутри помещений;
- Необходимость соблюдать нормы загрузки емкости. Инструкция не допускает перемешивание как слишком большого, так и малого количества смеси, так как это сказывается на качестве раствора.
Плюсы были описаны выше: это быстрота приготовления довольно большого количества смеси с крупным наполнителем.
Всех перечисленных недостатков лишены строительные миксеры. Они компактны, насадку легко вымыть в небольшом количестве воды, ими можно замесить малое количество раствора, если его чуть не хватило.
Но бетон с крупными фракциями и в большом количестве ими замешивать невозможно. С такой работой справляется только очень мощный профессиональный инструмент. Но стоит он слишком дорого для периодического или разового использования.
Частые ошибки сборки
Что может помешать корректной сборке бетономешалки? Существует перечень распространенных ошибок, которые встречаются в ходе монтажа самодельной конструкции новичками:
Использование трухлявой емкости. В слишком тонкостенных резервуарах будут быстро образовываться прорехи, особенно при воздействии свойств раствора
Именно поэтому важно подбирать бочку, которая не была подвержена чрезмерной коррозии. Моделирование составляющих «на глаз»
Это как раз то, о чем уже говорилось ранее: хороший чертеж – первооснова качественной работы. Ведь несоответствия если не при монтаже, то при эксплуатации обязательно проявятся. Совмещение чугуна со сталью в корпусе. Подобная комбинация не дает в результате прочного сварного шва: он может разрушиться от вибрации уже в первые пару недель эксплуатации. Некорректный расчет заполнения резервуара. Раствор не должен превышать 2/3 объема бочки, в противном случае превышенная загрузка неизбежно приведет к выходу двигателя из строя.
Выбор конструкции бетономешалки
Для дачи или приусадебного участка каждый сможет подобрать устройство такой производительности, в котором есть необходимость, а не переплачивать за лишние кубометры перемолотого воздуха. Это основной плюс постройки бетономешалки самостоятельно. Второе преимущество в том, что можно использовать буквально все, что есть под руками и построить бетоносмесительную установку с минимальными затратами по деньгам и времени.
Именно поэтому выбор концепции устройства остается за хозяином. Мы публикуем фото наиболее интересных и простых устройств, а усложнить конструкцию можно всегда.
Типы, схемы, чертежи бетономешалок
Аренда самозагружающейся бетономешалки, автомиксера или оформление заказа на бетон с завода сильно бьёт по семейному бюджету. Вырисовывается высокая цена бетона и объёмы, которые за «раз не выработать». Если оформляется заказ на объём, то он должен соответствовать вместимости бетономешалки.
Место строительства на участке может находиться внутри плотной, жилой застройки и тяжёлой технике просто не проехать. Подобная самодельная бетономешалка решает проблемы тех, кто работает с раствором регулярно.
Модификации бетономешалок
По способу получения растворов, бетономешалки разделяют на гравитационные и принудительные.
Игрушка для настоящих мужчин, можно порулить, получить раствор, залить фундамент дома
С гравитацией всё понятно, здесь используется собственный вес (сила тяжести) и сила притяжения, заставляющие компоненты переваливаться и перемешиваться. На внутренних стенках наварены лопасти, дополнительно помогающие перемешиванию.
Электрический привод выручает, когда есть другая работа
Простота конструкции, небольшое потребление электроэнергии при эксплуатации можно отнести к достоинствам этих смесителей. О качественном бетоне, полученном в данных агрегатах, можно только мечтать, если надо сделать тротуарную плитку, шлакоблоки или опорные конструкции. Залить фундамент, сделать отмостки из этого бетона можно.
При интенсивном использовании они окупаются за пару недель.
- Для наглядности изучения бетономешалки, работающей по принципу принудительного действия, на фото представлен миксер. Их способы получения растворов аналогичны. Внутри ёмкости подобной бетономешалки зафиксированной неподвижно, вращаются лопасти на валу.
- Производительность бетономешалок данного принципа работы в несколько раз больше, чем у гравитационных модификаций и качество растворов лучше.
Самодельная бетономешалка из домашней мастерской
Принудительная бетономешалка своими руками: чертежи и конструктивные особенности при её сборке необходимо учитывать в каждом конкретном случае. Понятно, что самодельная бетономешалка обходится владельцам значительно дешевле.
По внешнему виду и дизайну домашние изделия будут уступать заводским агрегатам, но они позволяют решить проблему получения бетона необходимого качества в домашних условиях.
Она может быть такой
Вычертите схему бетоносмесителя принудительного перемешивания и определитесь с комплектующим оборудованием, инструментами.

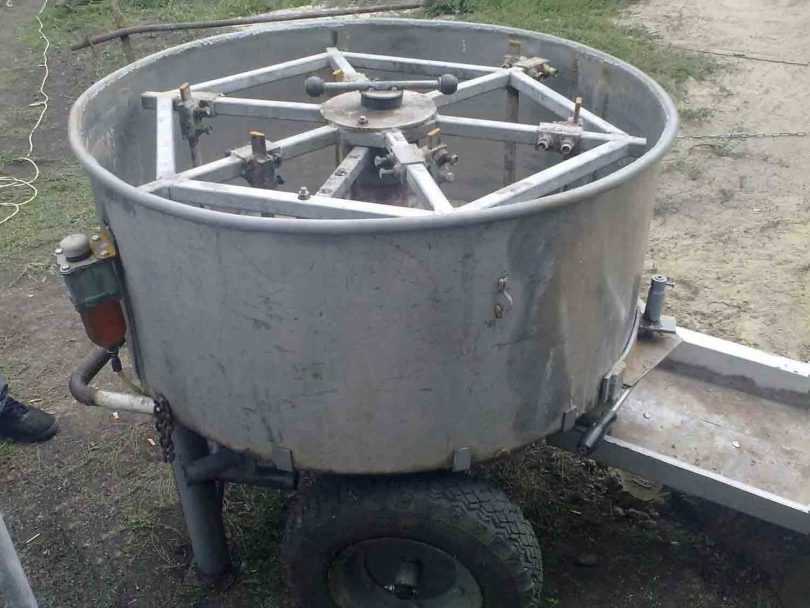

Реализованная конструкция на практике
Чертеж бетоносмесителя принудительного действия даёт полную картину о размерах агрегата, а спецификация о комплектующих узлах и деталях.
Разобравшись с чертежами и схемами, можно приступать к закупкам необходимых составляющих, или что-то найти в домашней мастерской под названием «гараж».
Комплектующие узлы и детали Инструменты Ёмкость круглая, диаметром 1,2м и высотой 1,4м Сварочный аппарат 2 вала с шаровой конструкцией. Шары необходимо приобретать D=50 мм, заводские, калёные. Они не будут деформироваться при эксплуатации Болгарка Шкивы на редуктор лучше брать на 3 ремня С-профиль. Можно и на один В-профиль, но есть вероятность, что он будет соскальзывать во время работы Дрель Обойма на подшипники D = 140 мм в количестве 2-х штук Ключи Редуктор можно найти в гараже. Если он сверху будет ржавый, то ничего страшного. Необходимо провести ревизию его внутренностей
Важно, чтобы валы были с чёткими «зубцами» и неизношенными подшипниками Отвёртки Электродвигатель на 3 кВт, можно и на 2,2 кВт, только при полной загрузке самодельный агрегат с принудительным действием будет «пробуксовывать» из-за недостаточной мощности двигателя Пассатижи Муфта
Лопасти из рессоры, труба
Металлические уголки
Швеллер
Особых сложностей в конструкции бетономешалок нет. Домашние умельцы, которые давно перешли в разряд мастеров, могут рекомендовать оптимальные заменители большинству деталям, изготовленным на заводе.
Выбор типа бетономешалки
Есть ручные и электрические приборы. В первом случае работники сами крутят ручки. За счет приложенной силы производится замес бетона. Такую конструкцию можно смастерить из бочки или бака. При использовании такой конструкции понадобится минимум два человека. Один рабочий не в силах крутить обе ручки бака.
Для электрической бетономешалки понадобится двигатель. Поэтому часто мастера изготавливают мешалку из стиральной машины. Желательно, чтобы барабан у нее был вместителен. Тогда раствор не придется часто замешивать.
Обычно рекомендуют стиральную машину с объемом барабана 200 л, а это 20 кг белья. Такие машины редко используются в доме. Обычно они стоят в прачечных. Машину предпочтительнее выбирать с вертикальной загрузкой.
Электрическая мешалка заменяет ручной труд, поэтому с ней справится один человек
Важно не перегрузить двигатель. Иначе он сгорит
Простое механическое исполнение смесителя
Руководство по исполнению механической бетономешалки:
- Изготовление рабочего каркаса. Для этого пригодится металлический уголок. Он сваривается так, чтобы получилось два треугольника, соединенных нижними частями.
- Подготовка емкости для смешения. Можно использовать бочку, бидон, запчасти старой советской стиральной машины. Внутри сваркой крепятся три лопасти, если не будет использоваться миксер.
- Крепление емкости способом, при котором бочка не переворачивается при помещении в нее ингредиентов бетонной смеси.
- Закрепление ручки для перемешивания.
- Проверка на герметичность. Производится посредством заливки в емкость водопроводной воды. Если будет течь, некачественные места следует заварить.
Бетономешалке механического типа свойственные такие преимущества:
- возможность приготовления бетона для масштабных работ;
- интенсификация процесса за счет смены ручного перемешивания на электропривод;
- удобная выгрузка материала посредством бокового наклона емкости;
- для получения качественного замеса бетонного раствора достаточно 5 минут, для приготовления сухой смеси — 12 минут.
Недостатки:
- плохое перемешивание по углам;
- разбрызгивание смеси при оборотах свыше 35 в минуту.
Последний недостаток устраняется путем сваривания половинок емкости после установки. Для загрузки ингредиентов и готового бетона в этом случае используется люк.
Виды самодельных бетономешалок
Все разнообразие устройств разделяется на механические (ручные) и приводные модификации. Последние чаще всего комплектуются электрическим двигателем.

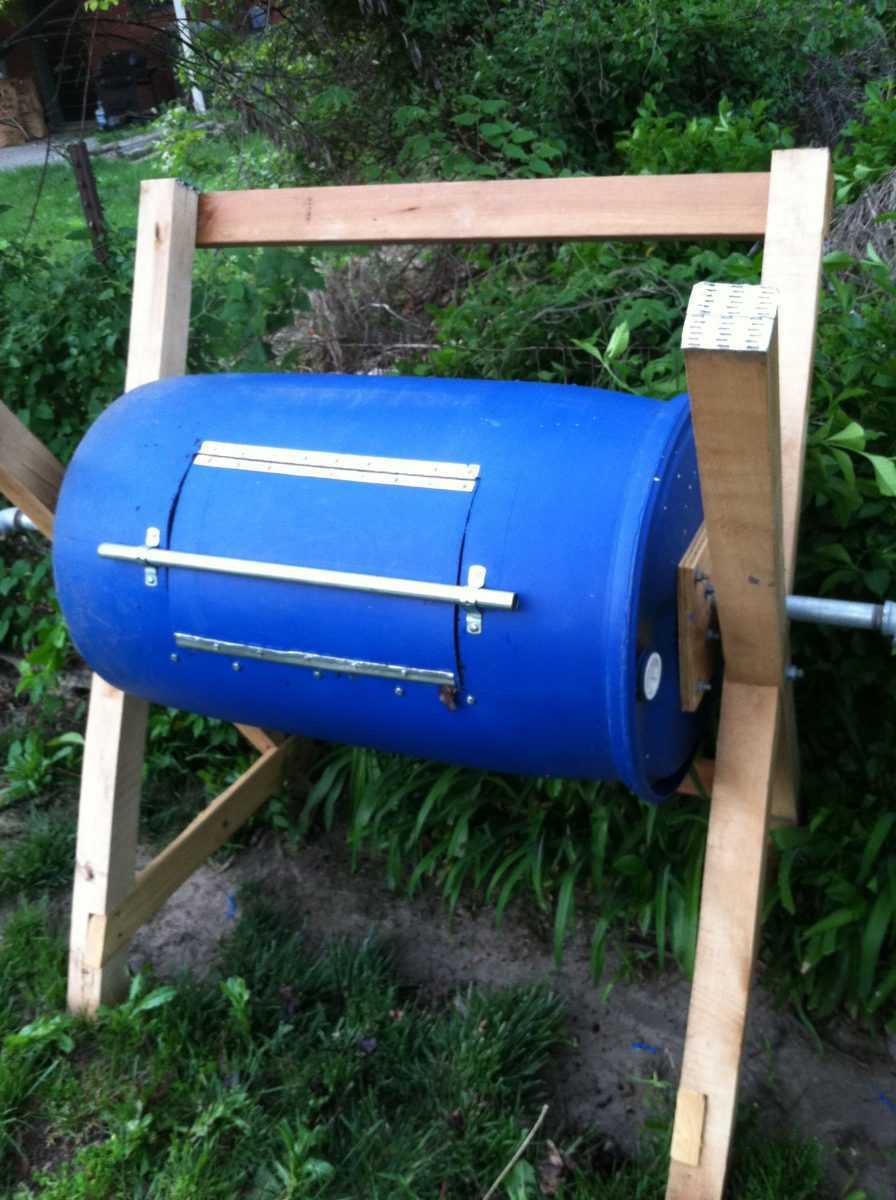

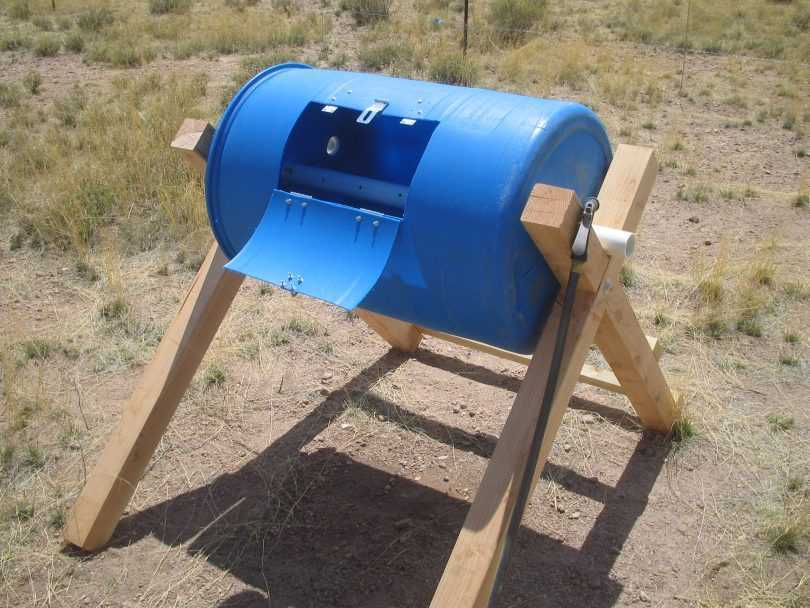

Устройство из старой бочки
Таблица кустарных агрегатов и их свойств:
| Тип бетономешалки | Характеристики, достоинства и недостатки |
Ручные Изготовленный в домашних условиях агрегат |
Наиболее простой и неприхотливый в обслуживании тип устройства.
Достоинство:
Недостатки:
Ручные самодельные мешалки подходят для приготовления небольшого объема смеси и при ограниченном бюджете проекта. |
Электроприводные Электроприводной агрегат |
В отличие от вышеописанного типа с электрическим приводом более производительны.
Достоинства:
Недостатки:
Объем барабана (емкости, в которой происходит перемешивание компонентов) в электрическом агрегате определяется параметрами работы и мощностью двигателя. Устройство этого типа пригодна для работ на средних и больших проектах. |
Как сделать самому мешалку?

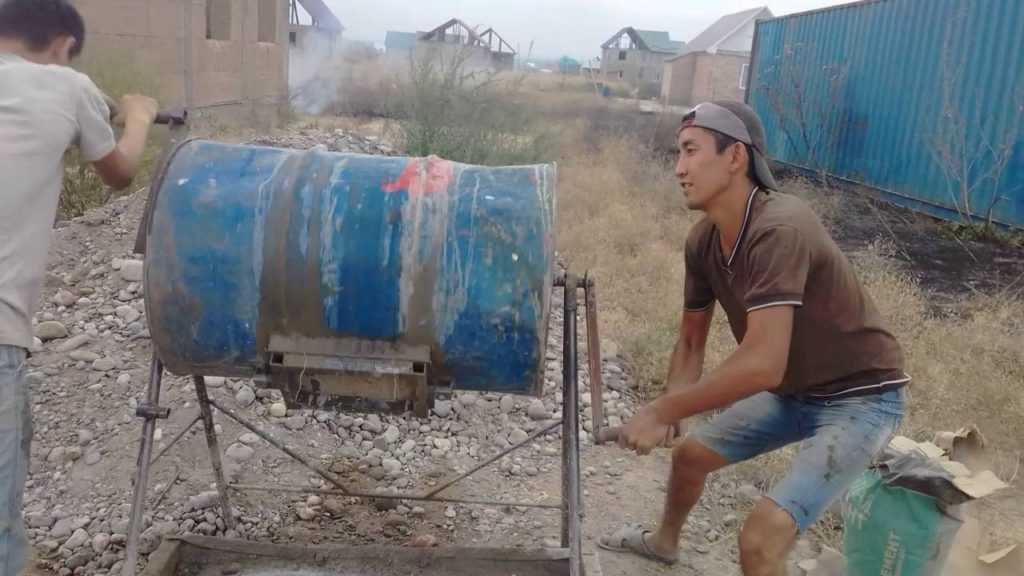

Ручная бетономешалка
На стройке не всегда есть электричество, да и большие объемы раствора и бетона тоже требуются не всегда. Выход — сделать бетономешалку небольшого объема, которая будет вращаться вручную (с ручным приводом). Конструкции этих моделей просты и незамысловаты.
Из молочной фляги
Простейшую ручную бетономешалку можно сделать имея обычную металлическую флягу (раньше в таких молоко продавали). Еще нужны будут обрезки труб или другой какой металлолом. Конструкция проста, такая бетономешалка своими руками реализуется за пару часов. Основное — сварить раму. Сборка самой бетономешалки займет от силы пару десятков минут.

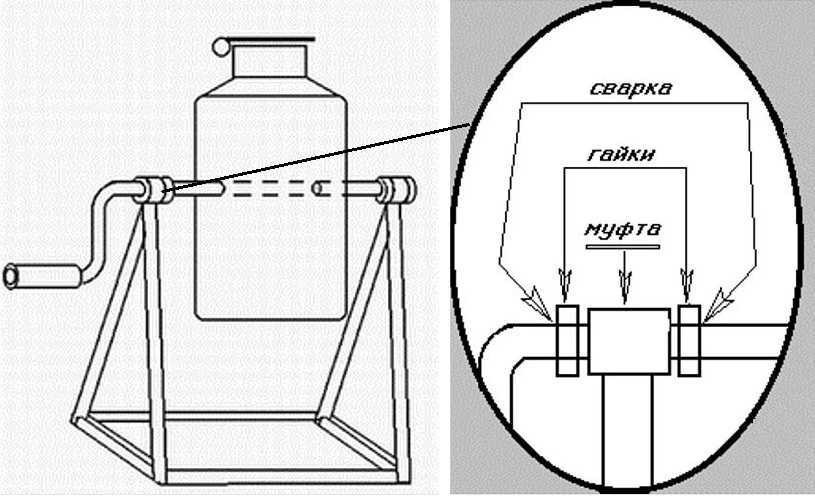

Конструкция ручной бетономешалки из молочной фляги
Изготавливаете станину, из круглой трубы выгибаете ручку. В верхней части станины привариваете две водопроводные муфты (например). Их внутренний диаметр чуть больше диаметра трубы, используемой для ручки. Трубу пропускают через флягу, приваривают к корпусу.
Как найти центр тяжести
Чтобы бочка крутилась легко, надо найти центр тяжести. Для этого ее можно положить на какой-нибудь тонкий предмет, и перемещая вперед/назад, найти этот самый центр. Вот через него и надо будет пропустить ручку. Пропустив ручку, ее крепят к стенкам корпуса. Вот тут могут возникнуть сложности: фляги обычно делают из алюминиевого сплава, а ручка может быть из стали. Соединить из при помощи сварки не удастся. Единственный доступный выход — холодная сварка. Он вполне себе реален. Остальные режимы — с биметаллическими прокладками или аргонно-дугоавя сварка в домашних условиях не реализуются. Еще один выход — на ручку приварить пластины, которые приклепать к бокам фляги.
Чтобы ручка не сильно люфтила и не вывалилась при работе, к ней с обоих сторон от муфты приваривают гайки.
В общем, это все изготовление ручной бетономешалки своими руками. За один замес в 40 литровом бидоне можно получить 2,5-3 ведра раствора. Для использования на даче или на участке возле дома (без стройки) более чем достаточно.
Если бидона нет, можно приспособить бочку (толстостенную). Тогда пропадает проблема со сваркой ручки, но придется придумать систему фиксации крышки. Можно сделать нечто похожее на ту, которая имеется у бидона.
В видео — пример ручной самодельной бетономешалки из молочной фляги. Конструкция немного другая, но не слишком отличается. Есть интересная идея — внутри емкости к трубе приварены рассекатели, которые ускоряют перемешивание.
Из бочки (ручная и с электроприводом)
Эту конструкцию автор назвал «пьяная бочка» — из-за своеобразной траектории движения. Вся суть в том, что ось вращения идет через емкость наискосок. Из-за чего раствор переваливается от одной стенки к другой. Конструкция тоже проста и эффективна
Что важно — нет проблем со свариванием разнородных металлов. Чертеж ручной бетономешалки из бочки приведен ниже
Чертеж ручной самодельной бетономешалки из бочки
В верхней части рамы по центру установлены подшипники, в которые продета ручка. Благодаря им крутится 200 литровая бочка легко. Только выбирайте емкость с толстыми стенками — прослужит дольше. Внутри никаких дополнительных лопастей не приваривают: они только задерживают компоненты, мешая перемешиванию и усложняют выгрузку.
В оригинальной конструкции люк загрузки/выгрузки находится в днище. Это отрезанная часть (примерно 1/3), прикрепленная при помощи петель к дну, снабженная уплотнительной резиной по периметру и закрывающаяся на два замка. При загрузке бочку поворачивают так, чтобы люк оказался вверху. При выгрузке — поворачивают вниз. Раствор самотеком перемещается в подставленную емкость, а прилипший можно удалить постучав по корпусу молотком или кувалдой.
Усовершенствованная самодельная бетономешалка из бочки
Данная конструкция прослужила у автора 10 лет, хотя была сделана для разовой работы, но оказалась очень удачной: за 20-30 оборотов хорошо перемешивается 2,5 ведра раствора. За это время ее повторили и усовершенствовали соседи и знакомые. В основном переделки касались люка. Экспериментальным путем выявлена самая удачная его конструкция — похожая на ту, Которая используется в молочной фляге. Такую «горловину» приваривают к телу бочки с одной из сторон (смотрите на фото вверху). Также делают ручки с двух сторон — для возможности работы вдвоем.
Механизация в действии: ручная бетономешалка превращается в электрическую
Эта конструкция легко превращается в электрическую самодельную бетономешалку. Ставится не очень мощный двигатель — 1 кВт для бочки в 200 литров достаточно, к оси которого крепится небольшая звездочка, к оси-трубе приваривается звездочка большего размера (для уменьшения числа оборотов), соединяются они при помощи цепи (от мотороллера, например).
Виды бетономешалок
Предварительно изучив механизм работы бетономешалок и их характеристики, удастся подобрать конструкцию, подходящую под нужды конкретного строительства. Ведь зачем усложнять себе работу, если удастся обойтись простым механическим устройством?
С другой стороны, загружая бетономешалку под завязку, закончить заливку фундамента быстрее не удастся – это приведет к банальной перегрузке двигателя и его скорому выходу из строя.
Механические или электрические?
Выбирая конструкцию будущего «помощника», следует сразу же определиться со способом его работы:
- механические бетономешалки – работают от ручного привода, при замесе большого количества бетона крутить ворот нужно вдвоем;
- электрические бетономешалки – работают от сети, но присоединение мотора требует хороших знаний автомеханики.
Если на стройке задействованы несколько сильных и выносливых человек, можно обойтись ручной бетономешалкой. Ингредиенты смеси загружаются или одновременно, или поочередно. Единственное неудобство – конструкции с подвижной бочкой, а не внутренним валом, не позволяют добавлять воду в процессе перемешивания. Бочку нужно обязательно останавливать, открывать люк и заливать воду. Люк закрывается и смесь опять мешается.
Электрические бетономешалки позволяют замешивать большие объемы бетона за кратчайший срок, с работой же отлично справляется один человек. Следует учитывать, что моторы высокой мощности требуют трехфазной сети, поэтому при выборе объема бака следует заранее рассчитать и мощность мотора. Если ко двору подведена только линия 220 В, о тяжелых растворах придется забыть.
Принудительные, гравитационные или вибрационные?
От принципа работы бетономешалки будет зависеть и ее конструкция:
- бетономешалки принудительного действия отличаются неподвижной емкостью, в которой вращаются лопасти, закрепленные на валу;
- гравитационные бетономешалки перемешивают бетон за счет вращения собственно емкости, в которой лопасти находятся жестко закрепленными на стенках;
- вибрационные бетономешалки не могут похвастаться большой производительностью, зато обеспечивают высококачественную и однородную смесь без пузырьков.
При этом и гравитационные, и принудительного действия бетономешалки могут быть как механическими, так и электрическими. Вся разница в том, что механическая бетономешалка принудительного действия имеет горизонтальную ось, а электрическая может иметь и вертикальную.
Для их изготовления понадобится металлическая емкость. Самый элементарный вариант – металлическая бочка со стенками толщиной от 2,5 мм.
Вибрационные самодельные бетономешалки доступны каждому владельцу перфоратора. И хотя залить фундамент с их помощью не получится, сделать заливной пол в ванной или замешать раствор для плитки вполне реально. При этом конструкция проще некуда и не требует непосредственного участия человека. Так что с работой справится даже женщина.
Объем бетономешалки
Важным критерием выбора является вместимость будущей бетономешалки. Например, для работ по заливке фундамента потребуется емкость в 200 литров минимум. При этом стоит учитывать, что готовой смеси получится на 15-25% меньше – в зависимости от возможностей загрузки.
Вручную такой объем бетона можно замесить, хотя и достаточно тяжело – рука будет уставать.
Самодельное устройство имеет еще один существенный недостаток – сброс смеси зачастую производится в полном объеме. Поэтому лучше заранее озаботиться тачкой соответствующей вместительности. Если же есть возможность сделать механизм частичного сброса – лучше не пожалеть времени на его создание. Это существенно упростит эксплуатацию вместительных электрических бетономешалок и позволит работать вдвоем, нагружая по две тачки.
Это интересно: Капустные вредители — боремся правильно
Популярные разновидности бетономешалок
Простейшее оборудование представляет собой барабан, который в движении приводится от ручного привода или подключенного электромотора. Внутрь барабана засыпается цемент, песок, гравий или любой другой наполнитель, заливается вода, после чего за счет вращения барабана происходит перемешивание раствора. Вам лишь потребуется качественная схема выполнения такого оборудования. Изготовить бетономешалку своими руками, чертежи бесплатно к которой можно найти в интернете, не составит труда.
На сегодняшний день наибольшее распространение получили следующие типы бетономешалок:
- · Гравитационные.
- · Механические.
- · Вибрационные.
- · Комбинированные.
Поговорим поподробнее о каждом из таких типов оборудования.
Механизмы гравитационного типа
Бетономешалки гравитационного типа — это самая простая конструкция, поэтому если вы планируете изготовить ее самостоятельно, то можем порекомендовать в первую очередь использовать именно такой принцип работы. В то же время вы должны понимать, что бетономешалки гравитационного типа не справятся с большим объемом приготовления бетонной смеси, да и качество раствора может быть несколько ниже, нежели при применении вибрационных и механических установок.
Раствор в такой бетономешалке смешивается за счёт действия гравитации, когда под собственной тяжестью бетон будет перемешивается, что и обеспечивает необходимую однородность смеси. Выполнить подобную конструкцию своими руками не составит труда, при этом расходы будут минимальными.
В качестве емкости можно использовать бидон из-под молока или старую ненужную металлическую бочку. Такую бочку или металлический бидон следует установить на выполненном при помощи сварки металлокаркасе. Ось вращения закрепляется внутри или снаружи ёмкости, а привод выполняется при помощи небольших шестерёнок и прочной ручки. Внутри емкости можно приварить или закрепить небольшие лопасти, что улучшит размешивание раствора. Останется лишь выполнить небольшие металлические ножки, которые привариваются к несущему каркасу.
Механические или принудительные
В установках этого типа смешивание компонентов выполняется в неподвижной ёмкости, внутри которой находится вал с лопастями. Этот вал подключается к механическому приводу, расположенному снаружи ёмкости. Из преимуществ механических бетономешалок отметим их великолепную эффективность, отличное качество приготовленного раствора и простоту конструкции.
Установки вибрационного типа
Такие бетономешалки применяются преимущественно в промышленном строительстве, поэтому выбирать данный тип конструкции для его использования при возведении дачного домика или загородного коттеджа мы бы не рекомендовали. Такое оборудование использует мощные вибраторы, находящиеся внутри емкости. В центрифугу засыпается рабочий раствор, заливается вода, после чего за счет длительного воздействия вибрации смесь уплотняется, становится равномерной и пригодной для использования в строительстве.
Бетономешалки комбинированного типа
Такое оборудование сочетает преимущества установок гравитационного и механического типа. Внутри емкости в комбинированных бетономешалках закреплены рабочие лопатки, размер и конфигурация которых продумана конструкторами. При вращении центрифуги используемые лопасти перемещаются под тяжестью раствора, обеспечивая качественное перемешивание смеси.
Из преимуществ установок комбинированного типа можем отметить следующее:
- Отсутствие ограничений на состав приготавливаемого раствора.
- Установки отличаются надежностью в эксплуатации и легкостью в обслуживании.
- Минимальный износ деталей.
- Отличная производительность и великолепное качество приготовленного раствора.
Если говорить об особенностях изготовления таких бетономешалок комбинированного типа отметим лишь необходимость строго следовать имеющимся на руках схемам выполнения таких устройств. Вам нужно будет делать внутренние лопасти в точности с имеющейся документацией, что и позволит обеспечить производительность подобного оборудования и отличное качество приготовленной бетонной смеси.
Заключение
Приступая к созданию бетоносмесительного оборудования своими руками, следует учитывать, что от принципа работы собранного агрегата будет зависеть размер фракций наполнителей. Техника принудительного типа способна качественно перемешивать строительные растворы с мелкофракционными включениями. Максимальный размер частиц наполнителя для нее не превышает 5 см.
Установки гравитационного действия для домашней эксплуатации являются более универсальным вариантом. Они позволяют готовить составы с наполнителем разных размеров. Самодельные образцы вибросмесителей по производительности и качеству перемешивания вообще уступают гравитационным и принудительным аналогам. В любом случае, следует учитывать, что модели с электродвигателем для личной безопасности нужно оснащать защитой, например, дифференциальным автоматом.
Также стоит отметить, что несмотря на все плюсы самодельной бетономешалки и сам увлекательный процесс сборки, это может отнять много времени и сил. В современной мире, к сожалению, не каждый может себе это позволить. Особенно при проведении ремонта или строительстве. Или можно столкнуться с проблемой отсутствия материалов и подходящих инструментов, что сильно затрудняет выполнение задачи. В таком случае выгоднее приобрести бетономешалку. Например, в компании “Строительные ресурсы” представлены все типы бетоносмесителей для стройплощадок и ремонта в жилых помещениях. Соответственно найдется бетономешалка как для профессионального так и для бытового использования.
