Инструкция по изготовлению гидравлического крана для снятия двигателя своими руками

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

• производительность;
• высокая грузоподъемность;
• компактные размеры в сложенном виде;
• широкий спектр применения;
• маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

• электрогидравлическими;
• дизельными;
• электрическими;
• гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

• подъемного устройства,
• мобильной платформы;
• равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

• двухсекционный распределитель;
• втулки;
• насос;
• гидравлический цилиндр;
• двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Как сделать гидравлический кран гусь своими руками

Уважаемые посетители сайта «Лабуда блог» из представленного материала вы узнаете, как самостоятельно собрать гаражный гидравлический кран гусь, рассмотрим чертежи, пошаговые фото сборки, а так же видео испытания самодельного крана для демонтажа двигателя.

Каждый автомобилист за свою практику эксплуатирования автомобиля наверняка сталкивался с поломками двигателя, а не редко и с его заменой или капитальным ремонтом, но чтоб извлечь ДВС с посадочного места потребуется надежная лебедка или кран. Покупка специального оборудования обойдется как минимум 10 К, а устанавливать лебедку на потолок гаража не у всех есть такая возможность, потому как гаражные перекрытия довольно слабые.

Сделать кран типа «гусь» с системой гидравлического поднятия стрелы вполне можно и самостоятельно, для чего понадобится 7 метров профиля 80х80 мм и 3 мм толщина стенки. Пара труб 89 по 700 мм и 76-900 мм. Домкрат пятитонник 5т, пластины толщиной 8 мм 4 шт. Автор в данном случае купил только колеса 2 шт обычных, 2 шт поворотных, 1 м шпильки М-14 В ходе испытаний самодельный кран спокойно поднимает 250-300 кг, так же перевозились бетонные бордюры общим весом 500 кг, все отлично.

Устройство и принцип действия самодельного гидравлического крана «Гусь» по сути довольно простое, да и само название говорит само за себя) Состоит из опоры (разборная) с колесиками для передвижению по гаражу и подкату под автомобиль, вертикальной стойки с домкратом и непосредственно самой выдвижной стрелы с цепью и крюком.

Высота подъема короткой стрелы в нижней точке 90 см в верхней точке. Длинная стрела, низ 80 см, а в верхней 1800 мм и с выкрученным штоком домкрата низ 1400 мм и верх 2250 мм.

И так, давайте рассмотрим, что конкретно понадобится для сборки гаражного крана?

Материалы

1. проф труба 80х80 длинной 7 м
2. труба 89 мм по 700 мм 2 шт
3. труба 76 длинна 900 мм
4. колеса 6 шт, 2 поворотные, 2 обычных и 2 с тормозом
5. металлические пластины 8 мм 4 шт
6. домкрат 5 т
7. цепь и крюк, шпилька М-14 длинна 1000 мм

Инструменты

1. сварочный инвертор
2. УШМ (болгарка)
3. дрель
4. набор гаечных ключей

Пошаговая инструкция по сборке гидравлического крана гусь своими руками.

Для начала следует ознакомиться с чертежами и схемами, а потом переходим к сборке.

Чертеж на тетрадном листе составил автор представленного ниже крана.

Сначала изготавливается стыковая часть часть опоры, она же будет разборной.

Приваривается вертикальная стойка с распоркой в нижней опорной плоскости.

Установка и крепление домкрата.

Стрела на полный вылет.

Эксперимент в гараже, подъем скутера)

Вес мопеда 120 кг

Вот такой кран вполне можно сделать своими руками с минимальными затратами. Просто, бюджетно и компактно, потому как кран разборный.

Так же автор снял небольшое видео испытаний.

https://youtube.com/watch?v=AdZNhLI9V7Q

голоса

Рейтинг статьи

Привод гидравлического гаражного крана

Существует несколько видов гидравлического привода:

• с гидроцилиндрами;
• с гидроцилиндрами и лебедками ручного управления.

Когда оператор повышает уровень давления в цилиндрическом блоке, масляная жидкость воздействует на поршневую часть, выталкивая телескопический шток, в это время происходит подъем стрелового оборудования.

По характеру движения выходного звена гидравлического силового агрегата выделяют следующие виды приводов:

1. Вращательного движения. Конструкция такого механизма включает в себя гидродвигатель, оборудованный ведомым звеном с неограниченным вращательным движением.
2. Поступательного движения. В этом случае используется гидроцилиндр с возвратно-поступательным движением звена ведомого типа (штока поршневого механизма, плунжера).
3. Поворотного движения. Механизм крана оборудован поворотным гидравлическим мотором, ведомое звено которого совершает возвратно-поворотное движение на угол менее 270°.
4. Регулируемый. В этом случае скорость звена выходного типа можно отрегулировать при помощи изменения частоты вращения коленчатого вала силового агрегата, который активирует работу насоса высокого давления.
5. С замкнутой схемой циркуляции рабочей жидкости. Это значит, что топливо возвращается во всасывающую гидравлическую линию насосного механизма. Такой привод имеет небольшой вес и обеспечивает высокие показатели частоты вращения ротора без опасности попадания воздуха в систему.

Что нужно учесть при выборе месторасположении для конструкции?

В первую очередь следует не забывать, что приобретенное мобильное сооружение, сотрудники компании-продавца, доставят по адресу указанному в заявке на специальном виде транспорта. Поэтому владельцам нужно позаботиться не только о свободном подъезде спецтехнике к месту расположения вагончика, но и предоставить специалистам достаточно пространства для разгрузки бытовки. Если выполнить основные требования нет возможности, об этом следует известить менеджеров, чтобы сотрудники компании доставили на место разобранное сооружение, а после, произвели монтаж непосредственно на участке.

Какими характеристиками должен обладать гаражный подъёмник

В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.

Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.

Самодельный кран гусь

Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.

provincial-74 › Блог › Кран балка в гараже своими руками

Здравствуйте, ребята. Сегодня я поведаю свою историю о том, когда руки просят, а механизма нет.

В обычном гараже, с невысоким потолком, можно соорудить подъёмный кран и тягать им моторы, коробки передач, подвешивать различные части кузова машины и прочую утварь.

Как обычно, вопрос встаёт ребром: чем извлечь ДВС из авто наружу? Есть вариант применения подкатного крана (гуськового типа) с гидравлическим приводом. Вариант хороший, мобильный, кран складывается и перевозится. Попользовался сам — поделился с товарищем. Красота. Мне от него особо толку нет, поскольку нужны ещё руки для кантования этого всего дела. Плюс к тому: гараж стандартный 4х6, и, извлечённый агрегат, с таким краном вокруг разобранного авто не покатаешь. На улице теплело под конец весны, расцветали одуванчики, а у меня созрел план кран-балки и даже появился эскиз конструкции.

Первоначальный замысел был такой: смонтировать под потолком одну двутавровую балку поперёк проёму ворот над уровнем капота. Вся загвоздка в том, что такой конструкцией я не удовлетворю всех своих потребностей по перемещению груза в плане его транспорта в свободное место гаража. Локация погреба «заставляет» загонять машину чуть наискосок. Проблему не решить одной степенью свободы движения крановой каретки.

Усложнил проект до полноценной кран-балки с двумя степенями свободы перемещения. Затраты возросли более чем в 2 раза. Электрический тельфер ставить смысла нет (у меня не производственные мощности), поэтому привод заложен ручной. Конструкция крана следующая: две продольных и одна поперечная двутавровая балка. На продольных балках устанавливаются тележки и подвешивается третья — продольная балка. На продольной ещё одна тележка — для тали.

Теперь расчёты. Задаём максимальную массу груза, которую будем поднимать. А дальше выбираем тип и размер используемой балки Здесь. Следующим шагом считаем величину прогиба балки в этом калькуляторе. Если выбранная балка подходит по величине прогиба, её нужно пос

Развитие промышленности[править | править код]

Электротехникаправить | править код

После того, как найдено достаточное количество латекса, красной пыли (), меди, железа и олова, можно приступать к изготовлению генератора — первого источника электрической энергии, а также первого потребителя электроэнергии — электропечи (), которая работает почти вдвое быстрее обычной. Для создания электропечи потребуется медь и красная пыль, потому что обязательно потребуется электросхема.

В IndustrialCraft² рекомендуется добытую руду сначала измельчать в дробителе, а только потом плавить. Таким образом из одного блока руды получается 2 слитка, вместо одного. Поэтому, чем раньше дробилка будет изготовлена, тем лучше. Также имеет место рудопромывочная машина и термальная центрифуга, которая позволяет намыть из раздроблённой руды ещё больше ресурсов. Аналогичным образом, рекомендуется не плавить латекс в печи для получения резины, а использовать экстрактор, так как в нём из латекса выжимается больше резины. Дробилка, рудопромывочная машина и экстрактор также являются потребителями электроэнергии.

Шахтёрское делоправить | править код

На начальной стадии развития в этом моде, когда будет накоплено достаточно много железа, стоит запастись каменными кирками и одной железной и отправиться в шахту (пещеру или каньон). Рекомендуется пробыть в ней час-другой реального времени, добывая груду , различные камни (камень, уголь, лазурит, обсидиан, алмазы) и красную пыль, чтобы потом при любом сложном и не очень крафте не бегать в шахту за новыми порциями полезных ресурсов.

Впоследствии в шахтёрском деле очень пригодятся шахтёрский лазер и буровая установка (служит для автоматической добычи ресурсов).

Сельское хозяйствоправить | править код

Аграрный комплекс можно эффективно использовать для жизнедеятельности игрока благодаря жёрдочкам (упрощающим земледелие) и селекции растений. Например, феррий даёт в качестве урожая небольшую кучку железной пыли, а аурелия — золотой самородок. Крайне полезной является кружка кофе, которая прибавляет игроку бодрости, благодаря чему он двигается быстрее. Кружка кофе () крафтится из плодов кофе.

Как работает винтовой домкрат

Принцип работы винтового домкрата для легкового автомобиля заключается в перемещении рамной конструкции в заданном направлении под действием смещения гайки винтовой передачи.

Например, в ромбическом домкрате винт с одной стороны закреплен во втулке с возможностью вращения. С противоположной стороны находится гайка, которая жестко закреплена в точке соединения стоек. При вращении винт перемещает гайку и изменяет расстояние между противоположными точками ромбической конструкции. Если горизонтальные противоположные точки приближаются, то вертикальные отдаляются, что и является рабочим движением на подъем.

Другие домкраты работают по примерно таким же алгоритмам с той лишь разницей, что направление рабочих движений в кинематических схемах и рычажные системы отличаются.

Исключением является домкрат бутылочного типа. Он не использует в своей конструкции систему рычагов: здесь работает телескопический принцип винтовой передачи. Но ограниченность диапазона рабочих высот делает этот домкрат малопригодным для обычного легкового автомобиля.

Недорогой мини-подъёмник

Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.

Gexx Участник FORUMHOUSE

Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.

Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.

Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.

Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

На стойку на хомутах установлен тельфер.

На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.

Тельфер закрывает козырёк из б/у кровельного железа.

При подъёме поддона под него подкладываются две доски, и на них опускается поддон.

Вся конструкция фиксируется к полу струбцинами.

Чертёж с размерами подъёмника.

В итоге у пользователя получился универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», который значительно упрощает работы по возведению дома.

Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.

Производство консольных кранов общепромышленного, пожаробезопасного и взрывозащищенного исполнения. Грузоподъемность стационарных электрических и ручных консольный кранов до 5тн, вылет стрелы до 7м (возможно более по спец. заказу). Грузоподъемность настенных ручных консольный кранов до 3,2тн, вылет стрелы до 7м.

Создание габаритного чертежа консольного электрического крана- один из важнейших этапов его производства. Чертежи позволяют уже на этапе проектирования учесть большинство нюансов, связанных с конструкцией крана, монтажом и дальнейшей работой. Чертеж наглядно демонстрирует такие параметры крана, как способ его монтажа, максимальный и минимальный вылет стрелы крана, его грузоподъемность, максимальную высоту подъема грузов, высоту самого устройства, его массу, все статические нагрузки на конструкцию, размеры креплений и угол его поворота.

Далее на странице представлен чертеж типового консольного поворотного крана. Если необходимо модернизировать консольный кран поворотный или установить на него дополнительные опции, специалисты нашей компании могут быстро предоставить Вам габаритные чертежи, с учетом всех усовершенствований.

Мини кран своими руками: 3 простых идеи для гаража

Когда надо поднять или переместить из одного места в другое что-то очень тяжелое и габаритное, да еще и в одиночку — без вспомогательного приспособления не обойтись.

В определенных случаях на помощь может прийти ручная механическая или электрическая лебедка. Но мы рекомендуем сделать мини кран своими руками.

Его можно использовать для самых разных задач: чтобы поднять двигатель автомобиля или переместить в подходящее место какую-нибудь большую корягу.

Конструкция актуальна для гаража и для стройки, подойдет и просто для поднятия тяжестей. Рассмотрим самодельный мини кран в 3-х версиях, с разным подъемным приводом.

Собрать кран гусь своими руками — совсем несложно. Все необходимые чертежи с размерами без проблем можно найти в интернете.

Главное, что нужно помнить — гаражный кран должен быть надежным (изготовленным из металла), устойчивым и обладать достаточной грузоподъемностью.

В конструктивном плане самодельный кран состоит из трех основных элементов:

• опора (как правило, с колесиками, чтобы можно было свободно перемещать ее по гаражу);
• вертикальная стойка с приводным механизмом (домкрат, механическая или электрическая лебедка и т.д);
• выдвижная телескопическая стрела.

Ниже вы можете ознакомиться с тремя разными вариантами подъемника.

Установка грузоподъемного механизма

Главным элементом крана является подъемный механизм, который может быть ручным или автоматическим. Тефлер состоит из троса и лебедки, устанавливаемой сбоку стойки. Трос движется благодаря вращению роликов. Дополнительной фиксации элементов не требуется, достаточно закрепить подъемник на стойке.

Самостоятельно изготовленный кран можно оснастить подъемным оборудованием, которое применяется в лифтах. Подобные механизмы отличаются высокой надежностью и способностью выдерживать массивные предметы.

Чтобы упростить выполнение ремонтных работ, допускается подключить к грузоподъемному элементу электрический привод. Для автоматизации конструкции подойдет двигатель мощностью 300-500 Вт. Электропривод монтируется к основанию кран-балки.

Укомплектованная электрическим приводом конструкция находит широкое применение при масштабном ремонте гаража и разборе автомобиля на запчасти, когда требуется выполнить комплекс работ. По принципу действия ручной и автоматизированный краны не имеют существенных отличий.

Опытные автовладельцы говорят, что кран-балка в гараже нужен редко, но если уж потребовался, то заменить его нечем. Он используется для снятия и установки двигателя, реже – для перемещения других грузов. Покупные механизмы стоят дорого и занимают много места, поэтому оптимальный выход для частного мастера – кран балка своими руками из подручных материалов.

Для того чтобы сделать гаражный подъёмник своими руками, вам потребуется:

1. Для стоек – труба сечением 100х100, длиной 2350 мм – 2 шт.
2. Для поперечной штанги – круглая труба диаметром 100 мм и длиной 4150 мм.
3. Для опор – труба круглая диаметром 110 мм и длиной 600 мм – 2 шт.
4. Для оснований и диагональный опор – уголок 100х100 мм.
5. Болты М 16 для крепления опор к штангам.
6. Колёса (например, от складской тележки) – 4 шт.
7. Ручная лебёдка грузоподъемностью до 1 т.
8. Трос и ролики (например, от привода дверей лифта).

Кран-балка необходим для перемещения различных грузов

Устройство кран-балки

Механизм представляет собой П-образную конструкцию (мост) с подъемным механизмом. В крупных автомастерских обе части могут быть подвижными. Мост движется по рельсам, подъёмник – по пролётной балке. В гаражах для экономии места рельсы не прокладывают, а мост оснащают колёсами.

Устройство кран-балки состоит из опор, пролетной балки и подъемного механизма. Опоры свариваются из металлических труб и швеллера. В качестве грузоподъемного механизма используется ручная или, реже, электрическая лебедка.

Краны-балки относятся к типу «управляемая с пола» в отличие от тех, которыми манипулируют из кабины. Для облегчения труда механика гаражный кран может быть оборудован электрической лебёдкой

. Это увеличит расходы на изготовление и обслуживание, но при необходимости часто демонтировать двигатели и другие тяжёлые агрегаты, окупит себя. В сельской местности, где есть перебои с электричеством, недостаточная мощность или перепады напряжения, стоит отдать предпочтение ручной лебёдке. Особенно если речь идёт о личном гараже, а не частной мастерской.

Выше мы рассмотрели, из чего состоит кран-балка: опоры, пролётная балка и подъёмник. Изготовление проходит в несколько этапов:

1. Сварить вертикальные опоры в виде перевёрнутой буквы Т с двумя диагональными опорами.
2. Приварить пролётную трубу, чтобы получилась П-образная конструкция.
3. Установить колёса.
4. Приварить к одной из боковых опор лебёдку.
5. Установить подъёмный механизм: зафиксировать ролики, протянуть трос и подвесить крюк.

Готовые чертежи можно найти в сети, но проще сделать самому, подогнав изделие под размеры гаража.

Важно Технические характеристики автомобильной крановой установки КС-3574 на базе Урал-5557

Чертеж крана

Если этот вид подъемника по каким-то причинам не подходит, можно изготовить гаражный кран гусь своими руками – это займёт даже меньше времени. Кран-гусь имеет Г-образную форму, где вертикальная стойка оснащена домкратом, а не лебёдкой. Его подкатывают под автомобиль спереди и поднимают двигатель, качая гидравлический домкрат. Стрела двигается вверх и поднимает груз.

Ещё одно интересное решение, которое поможет сэкономить место – подвесной кран-балка. В отличие от опорной конструкции, описанной выше, пролётная балка крепится к потолку посредством рельсы (двутавровой балки). Этот вариант требует достаточной высоты потолка и прочности постройки.

Все устройства должны быть испытаны с грузом, вес которого на 20 % превышает максимальную планируемую нагрузку.

Как вытащить двигатель из машины в гараже, не прибегая к помощи автосервиса?

На самом деле это не такая сложная процедура, как может показаться на первый взгляд. Главная задача – подобрать приспособления для снятия мотора.

Важно! Двигатель весит несколько сотен килограммов. Его падение может не только нанести материальный ущерб, но и привести к тяжелым травмам

Перед тем, как поднимать мотор из подкапотного пространства, необходимо провести следующие процедуры:

1. Слить все технические жидкости: масло, жидкость ГУР, «тормозуху».
2. Освободить систему охлаждения от антифриза.
3. Осушить КПП (за исключением случаев, когда вы извлекаете мотор, не снимая коробку).
4. Отсоединить все шланги и патрубки топливной, тормозной систем, а также системы смазки и охлаждения.
5. По возможности снять навесное оборудование: компрессор кондиционера, генератор, и пр.
6. Отсоединить шлейфы электрооборудования, блок управления двигателя, управляющие кабели форсунок, высоковольтные провода катушек зажигания.
7. Снять разъемы со всех датчиков мотора. Рекомендуется составить список («по мотивам» инструкции по обслуживанию и ремонту), это поможет не пропустить скрытый разъем.
8. В большинстве случаев требуется снять крышку капота.

Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.

Гаражный кран применяют для:

• снятия двигателя;
• подъема балок, мостов;
• перемещения габаритных узлов.

Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.

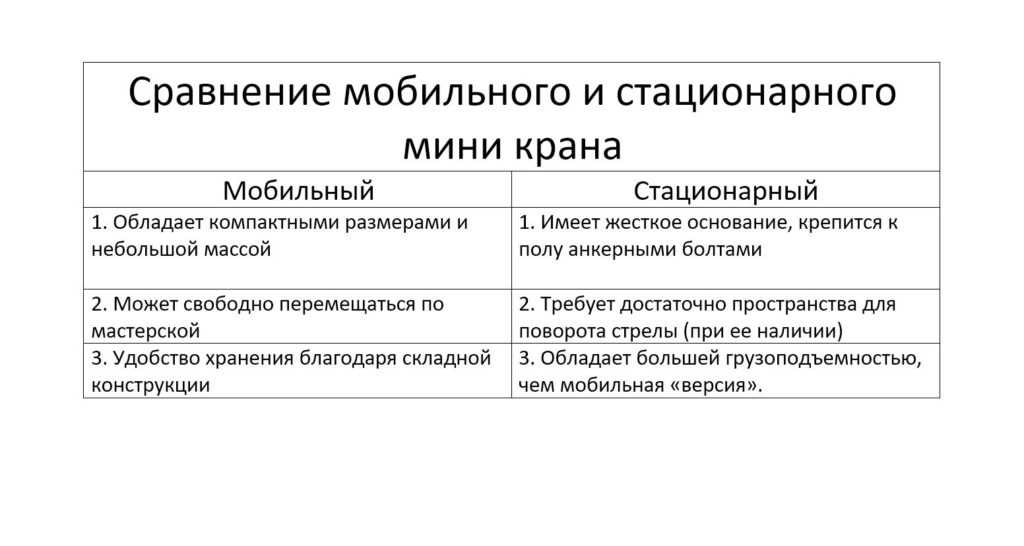

Стационарные

Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.

Неотъемлемый плюс стационарного крана – большая грузоподъемность. Ее обеспечивает монолитная опора, создающая жесткость системы.

Переносные

Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:

• на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
• на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.

Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается

голоса

Рейтинг статьи

Привожу последовательность этапов работы:

1. Выкрутить из крана носик, используя две лыски в нижней его части.

2. Внимательно ознакомиться с конструкцией носика (рис. 2) и разобрать его.

3. Мягкой щеточкой прочистить мыльным раствором фильтры и другие части носика.

4. Собрать детали фильтра, не вставляя их в корпус носика.

5. Завернуть детали но влажную салфетку и сохранить в целостности до сборки.

6. Доработать носик резьбой М24×1,0 мм (рис. 5).

7. Изготовить корпус рукомойника согласно размерам, приведенным на рис. 4.

8. Установить на корпусе скобу-фиксатор.

9. Изготовить конус согласно размерам, данным на рис. 6.

10. Изготовить сосок, нарезав на штыре 60…70 мм с двух сторон резьбу Мб мм.

11. Соединить конус со штырем.

12. Ввести конус в отверстие диаметром 20 мм штырем вниз.

13. Притереть конус но конусному отверстию.

14. Изготовить пуговицу диаметром 20 мм и толщиной 10 мм.

15. Выступающую часть штыря зачистить.

16. Собрать носик согласно рис. 2.

17. Соединить носик с гусаком крана.

18. Соединить рукомойник с носиком.

Теперь остается испытать приспособление в работе и устранить возможные недостатки.

Насадка применяется при необходимости порционной подачи воды. Но нужно обеспечить и постоянную подачу. Устанавливая и снимая насадку, можно нарушить ее резьбовое соединение. Поэтому на корпусе предусмотрен фиксатор, который, удерживая конус в верхнем положении за путницу, позволяет подавать воду непрерывно.

Транспортировка

Перебазировка башенного крана выполняется:

1. Разделением на сборочные узлы и механизмы. Способ характерен для немобильных подъемников, имеющих неповоротную башню, и поворотных кранов большой грузоподъемности.
2. Погрузкой агрегата на транспортное средство в цельном состоянии без разборки. Данным методом перевозят мобильные, быстромонтируемые устройства.

При транспортировке немобильных кранов, время монтажа которых достигает до 2 недель, пользуются:

• автотягачами;
• 1-осными прицепами.

Мобильные агрегаты перевозят:

• автотягачами;
• подкатными тележками;
• тягачами со сцепкой с шаровым шкворнем;
• трейлерами.

Разворот подъемника при перемещении осуществляется безопасными рукоятками и дышлом. При движении автопоезда по улицам и шоссе габаритные размеры должны соответствовать норме ГОСТа 13556-76.

Стандартные параметры габаритов:

1. Грузовой момент — до 170 тм.
2. Длина модуля без автотягача — до 28 м.
3. Высота и ширина — не более 4,2 м.
4. Клиренс — не менее 0,35 м.
5. Нагрузка на колесо:
   • для 4-колесных тележек — не более 5 тс;
6. для 2 соосных тележек — не более 4,3 тс.

Так, кран КБ-503 транспортируют в сложенном виде на 4 подкатных тележках при агрегатировании к тягачам КрАЗ-255В, КрАЗ-214В. Отдельно от крана устанавливают:

• стреловый механизм с тележкой;
• промежуточные башенные секции;
• оголовок;
• 2 тележки на колесном ходу;
• противовес.

Допустимая норма уклона:

• продольная — 5%;
• поперечная — 3%.

Маршрут обязательно заранее согласовывают с органами ГИБДД. Для самомонтирующихся подъемников разрешение не требуется. Скорость транспортировки может достигать более 80 км/ч. Скорость езды немобильных устройств при движении по ровной магистрали — 15 км/ч.

Важно Как самостоятельно изготовить и провести регулировку плуга и другого навесного оборудования на трактор Т-40

Если необходимо перебазировать подъемник на небольшие расстояния, его транспортируют без разборки по временным инвентарным и подкрановым путям. При перемещении с территории завода, на котором выпущен кран, на промышленный объект пользуются услугами железной дороги. Для облегчения погрузки-выгрузки подъемных модулей используют открытые железнодорожные платформы. Их размеры должны соответствовать габаритам подвижных составов.
