Самоделки из двигателя от стиральной машины. видео в статье

Параметры, влияющие на мощность

Чтобы понять, сколько стиральная машина потребляет электричества в час, сложите энергопотребление всех ее составляющих.

1. Электродвигатель вращает барабан. Во время простой стирки потребление снижается, а в режиме сушки повышается. В среднем движок потребляет 0,4–0,8 кВт. Двигатели бывают коллекторные, с прямым приводом и асинхронные.
2. ТЭН нагревает воду и делает отжим автоматическим. Он выключен в режиме полоскания в холодной воде, но работает на максимуме во время нагревания воды и при отжиме. Чем мощнее тэн, тем меньше времени уйдет на нагрев воды. Показатели тэна: от 1,7 до 2,9 кВт.
3. Насос откачивает воду согласно заданной программе. Он требует от 25 до 40 Ватт в зависимости от модели.
4. Электронное управление расходует до 10 ватт, механическое берет не более 5 вт. В систему управления входят пусковые конденсаторы, электронный модуль, лампочки, программатор и другие мелкие радиоэлементы.

Читать также: Пильный диск по дереву как выбрать

Прибавив показатели всех составляющих, можно выяснить количество потребляемых киловатт.

Детали интерьера

Мы перечислили далеко не все, что можно сделать из стиральной машины при наличии большой фантазии и определенных навыков. Если вам ни к чему токарный станок, то есть множество идей по использованию деталей от старой стиралки в интерьере квартиры и частного дома – останется лишь выбрать наиболее подходящую.

Герметичная дверца

Дверь загрузочного люка от машины с фронтальной загрузкой можно приспособить для окна в деревянном срубе — смотрится уникально и на деле практично. Для этого только надо дверку вырезать вместе с частью передней панели бытовой техники — готов оригинальный иллюминатор, вписывающийся практически в любой интерьер.

Если вы живете в частном секторе в собственном доме, и во дворе есть лохматый охранник, то ему в будку можно вставить дверь от машинки, через которую в сильные морозы он будет видеть все, но находиться в более теплом помещении. С помощью такой самоделки можно изолировать грозного сторожа во время прихода гостей — он всех видит, а укусить или порвать одежду не в состоянии.

Надо помнить, что люк герметичен, поэтому для вентиляции будки сделайте боковые отверстия.

Журнальный столик

С помощью барабана из нержавеющей стали с обилием перфораций можно изменить интерьер своей квартиры до неузнаваемости: сделать уникальный журнальный стол в модном стиле hi-tech. Можно украсить его внутренней подсветкой из светодиодной гирлянды для экономии электроэнергии — просто, а смотрится оригинально и весьма необычно.

Сделать это несложно: надо только прикрепить несколько стальных шпилек к корпусу барабана. Сверху закрепить столешницу из оргстекла или плиты МДФ. Сделанный таким образом предмет мебели украсит интерьер вашей гостиной.

Уникальные пуфы

Фантазия не имеет границ — при определенном умении и выдумке можно сделать из барабана различные пуфы в детскую комнату. Берем цветную подушку и вырезаем из ДСП квадрат аналогичного размера, затем степлером закрепляем подушку на квадрате.

К ДСП и наружной стенке барабана крепим половинки карточной петли с помощью саморезов и шурупов, боковую поверхность барабана окрашиваем яркой краской — уникальный пуф с откидывающейся крышкой готов, а внутри дети могут хранить мелкие игрушки и вещи.

Абажур в детскую

Чтобы полностью изменить интерьер детской комнаты при помощи оригинального самодельного абажура из барабана от старой стиральной машины, надо сделать следующее:

• из любого негорючего, непроводящего ток материала (текстолит, эбонит) делаем круг по размеру вдвое меньше диаметра барабана;
• затем вырезаем отверстие для патрона и провода подключения;
• вставляем патрон в приготовленное отверстие, закрепляем круг на задней стенке барабана, провод выводим наружу;
• в потолочное перекрытие вкручиваем три специальных крюка, как показано на фото;
• к корпусу барабана крепим специальные тросы, на которых будет висеть вся конструкция;
• подвешиваем собранную конструкцию;
• соединяем провод от люстры с выводами патрона;
• лампочку вкручиваем через приемное отверстие барабана — все, готово.

Для приглушения света и создания сказочного интерьера внутри на стенки можно прикрепить разноцветную легкую ткань.

Корморезка и зернодробилка

Еще одна полезная самоделка, помогающая сэкономить тем, кто держит домашнее хозяйство. Корморезка, траворезка и зернодробилка, сделанная своими руками, будет работать не хуже заводской, если позаботиться о мощности двигателя. Лучше брать мотор от машинки-автомат, ведь эти устройства обладают большей мощностью.

Превращение стиральной машины в корморезку не требует длительных работ. Для корморезки-самоделки из двигателя от стиральной машины автомат корпус потребуется от старой стиралки с верхней загрузкой. Его найти несложно, можно даже приобрести за копейки в пунктах приема металлолома.

Процесс изготовления корморезки своими руками будет следующим:

• Сделать лопасти с ножами такого диаметра, чтобы они чуть-чуть не доходили до краев корпуса.
• Проделать внизу отверстие для удаления готовых кормов.
• Установить одну лопасть с ножами внизу корпуса, а вторую на 40-50 см от верхнего края (для улучшения качества помола для ножей использовать 2 разных вала, чтобы они крутились в разные стороны).
• Теперь прикрутить двигатель к крышке машинки и присоединить его к валам.
• Вырезать в крышке отверстие для засыпания сырья.

Установить крышку на место и испытать самоделку в работе.

Сделанный своими руками агрегат будет работать не хуже заводского и обеспечит качественный помол кормов.

Токарный станок

Своими руками токарный станок сделать несложно. Нужно только на основу вала двигателя от стиральной машины закрепить переходник. Рекомендуется переходник не крепить к основе капитально, а сделать съемным: это поможет сделать многофункциональный токарный станок, где можно будет вытачивать детали или точить ножи (точильный круг), резать металл и пластиковые трубы (отрезной круг) или использовать другие насадки. На фото показаны варианты насадок.

Рекомендуется не крепить эту самоделку на прочную основу, а для удобства в работе сделать ее переносной, взяв в качестве основы толстую прочную доску. Закрепить получившийся токарный станок можно с помощью скоб, прикрутив их к основе болтами от стиральной машинки. Выключатель можно использовать обычный, а можно снять со стиралки.

Если двигатель старой стиральной машины работает, то не стоит выбрасывать агрегат на свалку. Полезные самоделки помогут облегчить жизнь и сэкономить немного финансов.

Когда стиральная машина ломается, и ее уже нецелесообразно ремонтировать, то появляется необходимость приобретения новой. Не спешите выбрасывать старую стиральную машинку. Если , то зачем добру пропадать. Из него можно сделать множество полезных вещей, которые пригодятся вам по хозяйству. Давайте рассмотрим, что же можно сделать из двигателя от старой стиральной машины.

Что можно сделать из стиральной машины

Применение старой стиралке всегда можно найти, даже если не нужны всякие станочки, косилки, бетономешалки. Разобрав машинку автомат на составные части, появляется возможность создать даже несколько вещей одновременно.

Дверца бак от стиральной машины

Сама по себе крышка от барабана уже многого стоит. Вырезанная с частью передней стенки, дверца прекрасно впишется где-нибудь в бане, погребе или даже в собачьей будке.

Мангал из стиральной машины своими руками

Кто придумал использовать барабан как устройство приготовления шашлыков история умалчивает. Но сегодня самое распространённое и простое, что можно сделать своими руками из машины для стирки белья — это мангал. Происходит это так:

• бак вытаскивается из корпуса;
• к нему прикручиваются металлические ножки, в качестве которых используются любые трубки, уголки, швеллер;
• внутрь новоявленного мангала закладываем дрова (уголь), а сверху кладём шампуры или решётку барбекю.

Возьмите на заметку мангал из барабана стиральной машины. Хорошая шашлычница в магазине стоит дорого. А тут есть возможность изготовить её из уже ненужных вещей. Кстати, если бак разделить на две части, то получится даже две шашлычницы. Такие можно брать с собой на природу, тем у кого нет дачи.

Вторым по простоте является изготовление абажура или пуфа. Для пуфа вырезается круг из ДСП для крышки, и к нему крепится подушка. Ко дну прикручиваются колёсики. У абажура наоборот: вырезается дно и на его место прикручивается текстолитовый круг с отверстием для крепления патрона. Бак же подвешивается на трёх-четырёх тросиках к потолку.

Коптильня из стиральной машины своими руками

Сделать коптильню из бака нетрудно. Главным элементом в этом случае выступает большая старая кастрюля, в которую полностью входит бак.

Если кастрюли нет, а производство уж очень хочется наладить, придётся купить подходящую. На дно кастрюли устанавливается самодельная решётка на ножках. На решётку ставится бак.

В промежуток между баком и дном кастрюли засыпаются ольховые (берёзовые, буковые) опилки. Сверху бак также прикрываем решёткой, на которой на крючках подвешивают продукты копчения. Коптильню устанавливают подальше от жилых помещений и горючих материалов.

Перосъёмная машина

Для такой самоделки подойдёт корпус стиральной машины. Это устройство понадобится тем, кто разводит в своём хозяйстве птиц. Снимать с тушек вручную перья утомительно, поэтому народ и придумывает себе в помощь всякие устройства.

Чтобы сделать перосъёмную машину своими руками, понадобится бак, на дне которого устанавливается металлический диск.

Диск должен быть немного меньше бака по диаметру и толщиной от трёх миллиметров. В диске сверлятся отверстия, в которые ставятся так называемые пальцы из резины.

Диск должен вращаться, поэтому он соединяется с валом мотора.

Пальцы придётся покупать. Если будет несколько видов птиц, то и диаметр пальцев будет разным. Пальцы втыкаются в отверстия диска и в стенки бака. Нужно примерно 130 пальцев, из расчёта через каждые три сантиметра. Мотор оставляем так же, как он был подключенным к баку. Ошпаренную птицу держат за ноги и опускают во включенную машинку.

Что ещё можно сделать своими руками используя барабан, корпус или мотор подскажет видео в интернете. Там достаточно поделок на любой вкус.

Регулятор напряжения

Самым простым и доступным регулятором количества оборотов электромотора стиральной машины является любое устройство, предназначенное для подобных действий. Это может быть:

• Димер;
• Гашетка электродрели;
• Поворотное колесо и т.д., взятое от любого бытового прибора или приобретенное в магазине.

Смысл операции по регулировке оборотов прост и заключается в уменьшении или увеличении поступающего напряжения на двигатель из сети 220 Вольт. То есть поворачивая колесо регулировки, мы регулируем напряжение, а следовательно, и задаем скорость вращения. Схема данного подключения выглядит следующим образом:

• Провод от катушки (1) соединяем с кабелем, идущим от якоря.
• 2-катушечный провод направляем на сеть.

• Оставшийся кабель (2) якоря замыкаем на димер.
• Второй выход димера – на сеть.
• Производим пробный запуск электромотора и работу регулятора.

Подключение через плату (микросхему)

Наша схема регулировки оборотов изначально не была самой элементарной. И именно для этого мы использовали в ней тахогенератор. Теперь пришло время заняться им. Ведь с помощью таходатчика мы сможем регулировать обороты двигателя стиральной машины без какой-либо потери его мощности, то есть превратив электромотор в реально функциональное устройство.

В нашем случае таходатчик является посредником между двигателем и микросхемой, которая выглядит следующим образом. Данная схема создана на основе заводской платы с маркировкой TDA 1085. Приобрести ее не составит никакого труда в магазинах радиотехники.

Вполне уместным будет вопрос — что изменится в работе двигателя после его подключения через микросхему? Очень многое.

Читать также: Выбираем шуруповерт для работы

Если при обычном подключении, описанном нами выше, запускать двигатель в работу приходилось движением руки. То теперь это возможно простым поворотом тумблера. При попытке воздействия на вращающийся шкив двигатель не останавливается полностью, а сбрасывает обороты буквально на долю секунды, после чего возвращается к заданной мощности, но уже с учетом возросшей нагрузки.

То есть встроенная нами микросхема, получив сигнал от таходатчика об уменьшении количества оборотов из-за возросшей нагрузки, мгновенно реагирует на это и увеличивает мощность, а следовательно, и количество оборотов электромотора.

Любые машины для стирки через какой-то период времени приходят в негодность, и чаще всего их просто отправляют на свалку. Но некоторым деталям от нее можно дать вторую жизнь. Например, двигатель от старой стиральной машины, вышедшей из строя, может стать основой для нового самодельного приспособления или инструмента. Существует много различных вариантов его применения с пользой для домашнего хозяйства. Правда, все это зависит от фантазии и умения домашнего мастера.

Схема подключения

Подключение к сети электропитания у стиральных машин нового поколения производится при помощи специальной колодки с клеммами. Если двигатель у вас коллекторный, то в этой колодке будут расположены:

Перед тем как подключить электромотор от старой стиральной машины, необходимо не только определить его тип, но и найти все имеющиеся электропровода в раздаточном блоке. Вы должны обнаружить там 2 белых провода, которые отходят от тахогенератора, затем найти провода красного и коричневого цвета, которые идут к статору и ротору, а также найти зеленый и серый провода – они крепятся к графитовым щеткам

При выполнении работ обратите внимание на то, что электромотору не потребуется запуск через конденсатор, а также подключение не потребует и пусковой обмотки

Далее, нужно отодвинуть провода, которые крепятся к тахогенератору, так как для подключения электромотора они не требуются. Цвет оплетки проводов у стиральных машин различных производителей может отличаться, и чтобы их определить правильно, нужно ориентироваться по их сопротивлению. Те провода, которые крепятся к таходатчику, покажут сопротивление 50-70 Ом. Оставшиеся провода, которые будут участвовать в подключении электромотора, надо прозвонить мультиметром – это поможет найти им свою пару.

Перед тем как выполнить включение электрического мотора, потребуется закрепить его на устойчивой поверхности. Следует помнить, что как только вы попробуете соединить электромотор с электросетью в 220 Вт, его вал тут же начнет свое скоростное вращение

По этой причине при выполнении пуско-наладочных работ требуется внимательность и осторожность, чтобы не травмировать руки

У старой советской стиральной машины, как и у большинства современных моделей, электрический двигатель имеет четыре провода, то есть это 4 вывода, идущие от мотора. Но вы можете встретиться и с электродвигателями, у которых будет 5, 6 или даже 7 выводов, хотя для включения электромотора нужно найти только провода, напрямую подсоединяющиеся к статору и ротору.

Выполнение подключения вы можете увидеть на изображенной электросхеме. Пользуясь электросхемой, нужно открепить обмотку статора и щетки ротора, для чего требуется обнаружить у электромотора соответствующие контакты и сделать между ними перемычку, называемую «распиновка», которую в дальнейшем вам следует заизолировать.

На электросхеме перемычка показана розовыми стрелками. Остальные 2 контакта, которые остались от еще одной щетки и обмотки ротора, подключают к электросети. Далее, устройство нужно снабдить рычагом включения-выключения, а для того чтобы регулировать направление стороны вращения вала у электромотора, нужно перекинуть такую перемычку на другие 2 контакта.

Старой техники

Стиральные машины старого образца чаще всего имеют асинхронный тип электродвигателя, у которого имеются 2 обмотки – рабочая и пусковая. Отличие между ними состоит в том, что у пусковой обмотки данные показателей сопротивления при измерениях будут выше, чем у рабочей. Если при разборе электродвигателя вы увидите контакты от обеих этих обмоток, и они будут в хорошем состоянии, значит, подключить такой электрический двигатель будет несложно. Сделать это можно с применением конденсатора, который рассчитан на величину напряжения, равную от 450 до 600 В. Емкость конденсатора должна быть не менее 8 мкФ.

При подключении электрического мотора находят пары контактов от рабочей и пусковой обмоток, а затем их подключают к конденсатору. Если при пробном включении электродвигатель будет вращаться не в ту сторону, которая вам нужна, нужно поменять местами контакты подключения у пусковой обмотки.

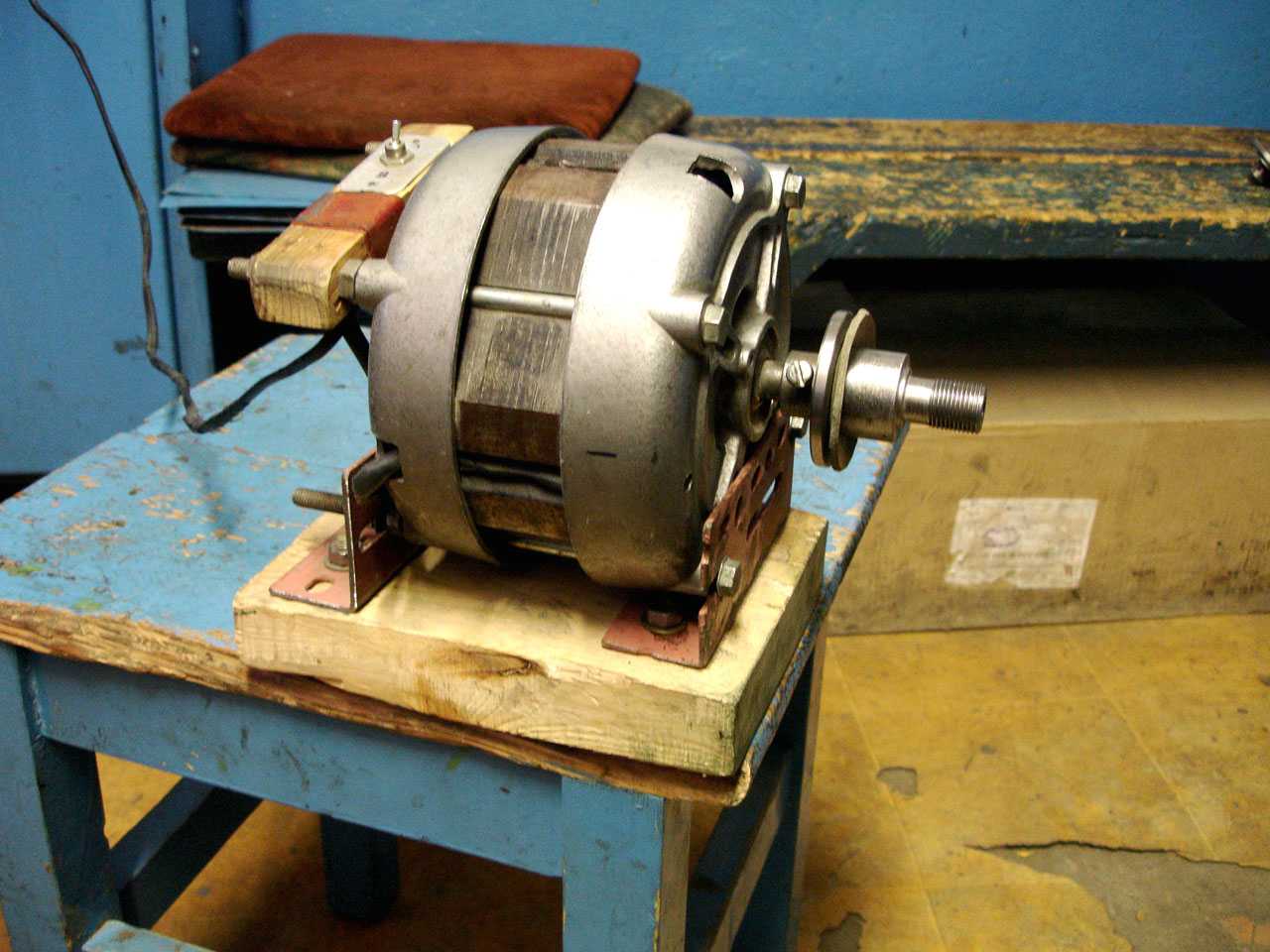

Вторая жизнь электродвигателя

Из старой, вышедшей из строя машинки для стирки возможно изготовить множество самоделок для хозяйственных нужд. Для этого годятся многие ее элементы, включая корпус, барабан, крышки и т. д. Но наиболее часто изготавливаются агрегаты для использования в хозяйственных целях, домашних мастерских или гаражах- с применением мотора.

Использовать электродвижок от стирального агрегата можно, например, изготовив самодельную соковыжималку на кухню, вибростол для мастерской, а также смастерив многие другие полезные устройства и приспособления, которые смогут значительно упростить домашнему мастеру некоторые виды работ.

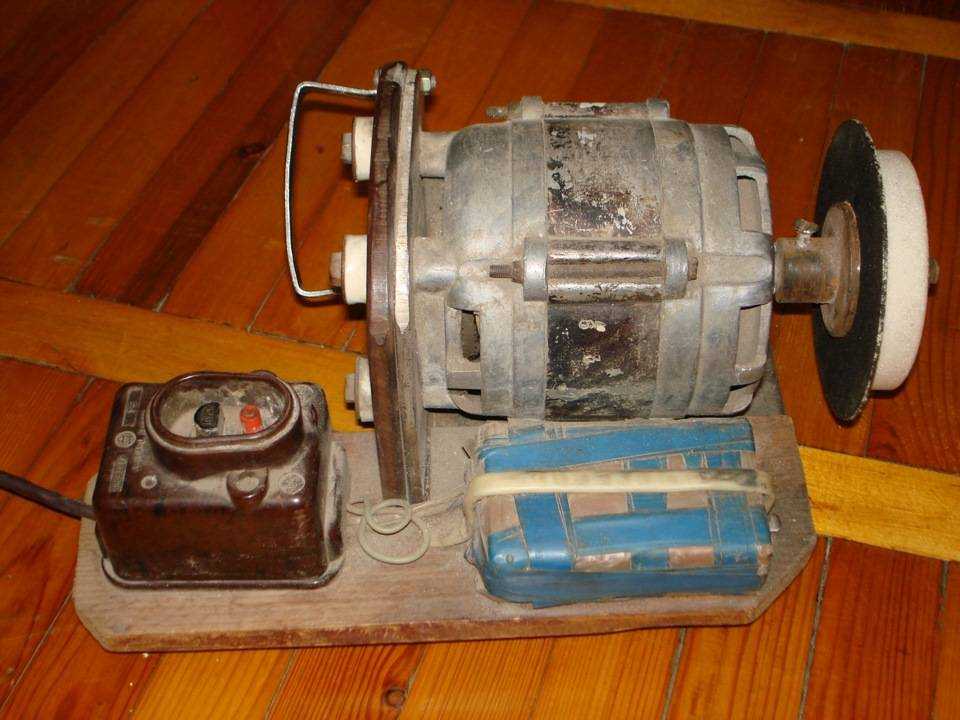

Точильный станок

Для изготовления точильного станка не требуется мотор большой мощности, а по числу оборотов, может подойти любой электродвижок от старой машинки для стирки.

Чтобы соорудить станок, нужно подготовить для него опорную плиту из обрезка толстой деревянной доски и закрепить на ней электромотор и выключатель, снятые с той же машинки для стирки. Для крепления можно использовать металлические скобы.

Далее нарезать резьбу и закрепить на валу переходник-насадку для крепления точильного круга. В комплект к насадке можно подготовить переходник с шейкой для отрезного абразивного круга. Тогда уже получится отрезной станок, которым можно будет обрезать пластиковые трубы, а также арматуру, металлический лист или уголок.

В итоге может получиться компактный, переносной и практически универсальный точильно-режущий станок, при изготовлении которого не понадобится использовать электросварку.

Корморезка и зернодробилка

Еще одну самоделку в помощь тому, кто занимается сельским хозяйством, можно сделать из электродвигателя, снятого со стирального оборудования. Это дробилка для зерна и корморезка в одном предмете.

Преобразование машины для стирки белья в корморезку не потребует больших усилий. Для этого нужен только корпус машины с верхней загрузкой белья и сам электромотор. Корпус можно за копейки приобрести в пунктах, где принимается металлолом или поискать на свалке.

Сама технология изготовления агрегата для порезки кормов будет следующая:

Изготовленное своими силами приспособление обойдется намного дешевле и будет работать практически не хуже сделанного в заводских условиях.

Изготовление растворомешалки

Для тех, кто в перспективе собирается строиться или делать ремонт, мотор от стиралки может пригодиться для изготовления полноценной растворомешалки, которая сможет облегчить процесс строительных работ и при этом сэкономить значительные средства. Особенно это будет выгодно для жителей сельской местности, где процесс строительства практически не заканчивается.

Процесс изготовления растворомешалки выглядит примерно таким образом:

Для перемешивания раствора лучше всего использовать стиральный бак от машинки с вертикальной загрузкой. Его емкости как раз хватает для замеса нескольких ведер раствора.

Из бака удаляется активатор и наглухо закрывается отверстие для слива воды. Вместо активатора устанавливается вал, на который внутри бака крепится стальная полоса с лопастями из листового металла.

Бак укладывается и закрепляется к подвижной раме, приваренной к трубе основания мешалки. Снаружи к его дну закрепляется электромотор, соединенный с валом. Для этого в дне бака просверливаются два отверстия по размеру тех, которые находятся на корпусе мотора, после чего бак жестко крепится болтами к бочке.

После этого остается только подключить электродвижок и испытать работу растворомешалки.

Как сделать газонокосилку

Самодельная газонокосилка — это один из вариантов использования электромотора от списанного стирального агрегата. Этот инструмент пригодится хозяевам, которые владеют приусадебным участком или дачным наделом. При этом самоделка не нуждается в покупке каких-либо дополнительных запчастей, которые можно всегда найти в сарае либо на свалке.

Самодельную газонокосилку с мотором от машинки для стирки возможно изготовить таким способом:

Область использования электродвигателей от стиральных аппаратов очень широка. Много материала по самоделкам можно свободно найти в интернете — на тематических сайтах или форумах.

Электродвигатель для точильного станка или наждака

Покупка готового точильного станка не всегда возможна, в первую очередь из-за высокой цены, и в этом случае буквально незаменимым становится электродвигатель от стиральной машины или другого оборудования.

Много усилий требует правильная компоновка будущего агрегата, а также решение такой технической проблемы, как насадка точильного камня на вал двигателя. Во многих случаях на нем отсутствует резьба, а диаметры вала и отверстия в камне не совпадают. Обычным выходом из положения служит использование специальной детали, которую нужно отдельно заказывать в мастерской у токаря. Эта деталь может называться фланцем, переходником, ступицей и т.д. Вытачиваемый фланец должен насаживаться на вал и фиксироваться с помощью болта. Кроме того, потребуется шайба и гайка с резьбой, направленной в сторону, противоположную вращению вала двигателя. За счет этого, во время работы будет происходить самопроизвольное закручивание гайки. В противном случае, гайка быстро раскрутится и камень слетит.

При необходимости можно изменить направление вращения ротора. В стиральных машинках устанавливаются асинхронные двигатели, поэтому, достаточно выполнить переключение соответствующих обмоток, и направление вращения изменится. Для запуска двигателя потребуется пусковая катушка. Если она отсутствует, то в этом нет ничего страшного: при толчке камня в нужную сторону, устройство заработает самостоятельно.

Для изготовления точильного станка вовсе не обязательно пользоваться двигателями повышенной мощности. Вполне достаточно 400 Вт, и даже 100-200 Вт

Следует обращать внимание на количество оборотов в минуту, которые не должны превышать 3000. В противном случае мотор со слишком высокой частотой вращения может привести к разрушению точильного камня

Наиболее оптимальным вариантом считается электродвигатель с 1000 об/мин.

Эксплуатация самодельного точильного станка предполагает строгое соблюдение правил техники безопасности. В первую очередь необходимо предусмотреть защитный кожух, чтобы уберечь работающего от абразивной пыли и мелких обломков. Для этого подойдет металл, толщиной 2,0-2,5 мм в виде полосы, свернутой в полукольцо. Кроме того, потребуется изготовление подручника, для обеспечения упора обрабатываемых деталей.

Мощность «движка» и его энергопотребление

Часто люди обеспокоены, сколько киловатт в среднем будет «съедать» машинка за цикл стирки. Многие хотят, чтобы автомат был по максимуму экономичным. Вообще, энергопотребление стирального оборудования зависит от многих факторов:

• мощности мотора – причем количество потребляемого движком электричества будет меняться, в зависимости от запущенной программы стирки;
• технических характеристик ТЭНа. На величину «съедаемых» киловатт также влияет мощность трубчатого нагревателя (она варьирует от 1700 до 2900 Вт) и выставленный температурный режим стирки;
• мощи сливного насоса, этот показатель может составлять от 24 до 40 Вт;
• суммарной мощности индикаторов, датчиков, электронного модуля и прочих элементов. В общем показатель достигает 5-10 Ватт.

Так на какой показатель ориентироваться покупателю? По какому признаку стиралке присваивается класс энергоэффективности? Производитель в технических характеристиках указывает энергопотребление машинки-автомат при активации программы «Хлопок». На данном режиме предполагается полная загрузка барабана и «средний» нагрев воды – до 60 °C

От мощи мотора зависит, насколько качественно стиральная машина может выполнять отжим. Максимально возможное число оборотов, до которых электродвигатель способен раскрутить барабан, всегда отражается в инструкции к оборудованию. У некоторых моделей этот показатель не превышает 800-100 об/мин., у других может достигать 1600-2000 об/мин.

Так что делать с двигателем от стиралки: оставить или выбросить?

Если вам в руки попался рабочий движок от стиральной машины, не спешите отправлять его на металлолом. Даже после всего того, что вы прочитали выше.Все недостатки, которые у него имеются, можно исправить.

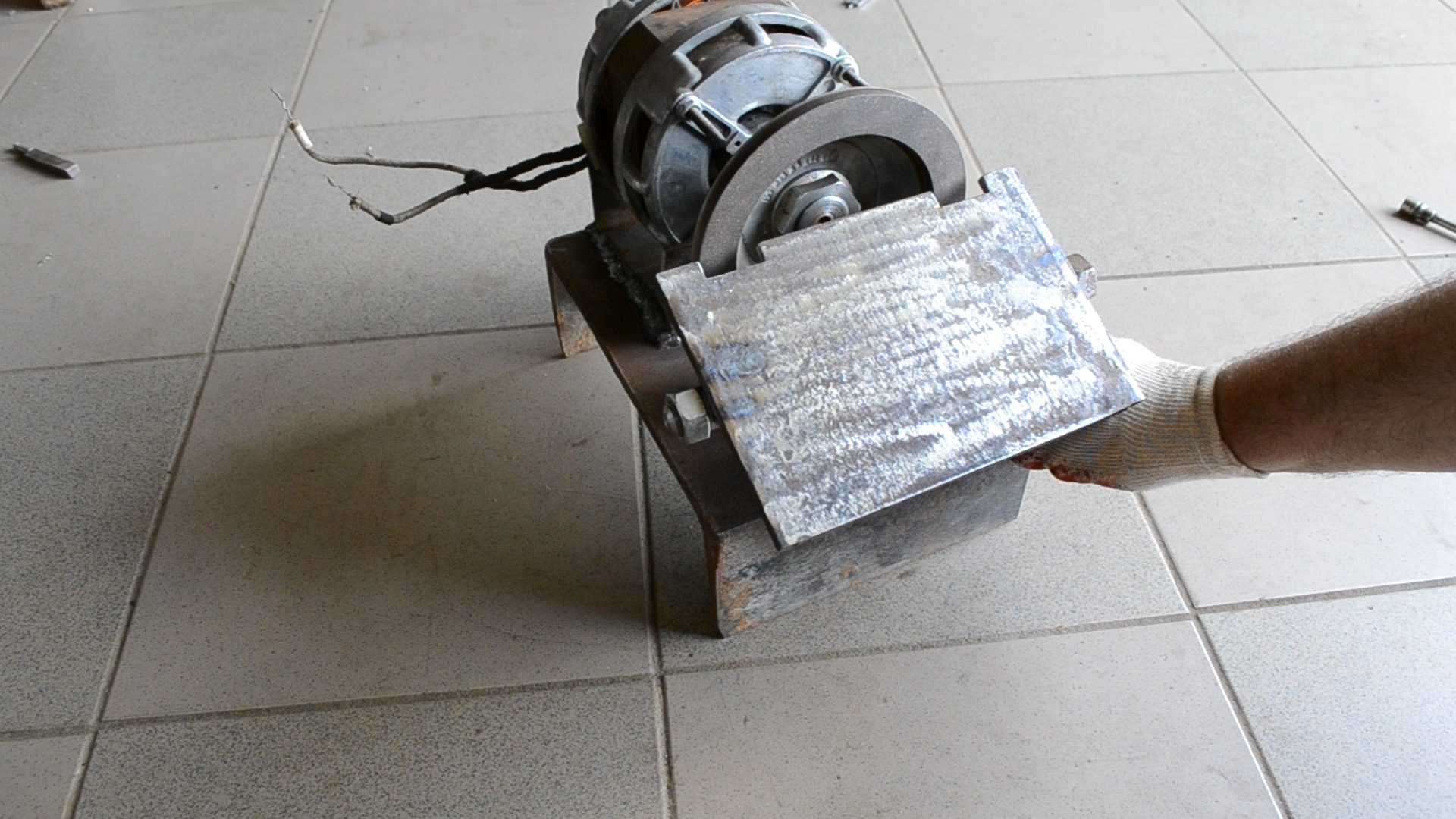

Автор YouTube канала «КУЙ железо

» поделится с нами способом, как приспособить электродвигатель от стиралки для гаража, чтобы его можно было использовать для разных самоделок.

Одним словом — будем насильно улучшать характеристики этого мотора, чтобы расширить область его применения и адаптировать под определенные задачи.

А вообще нужно отметить, что сам по себе электродвигатель от стиральной машины в умелых руках может стать весьма ценным приобретением.

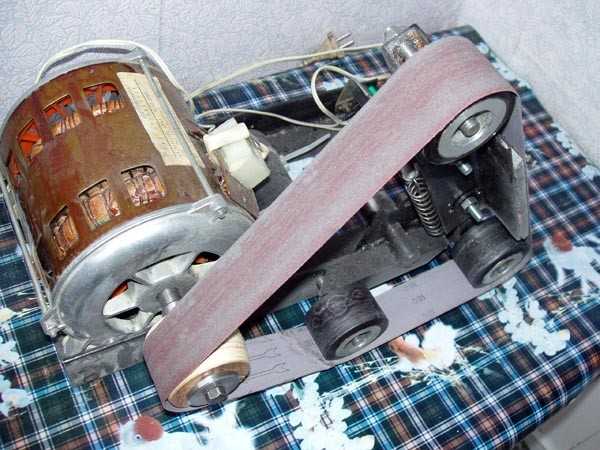

Например, на основе мотора из стиралки можно сделать неплохой ленточный шлифовальный станок, и даже настольный токарный станок.
