Измельчитель травы своими руками: садовый, для кур, как самому изготовить из стиральной машины, болгарки, триммера, бочки, дрели, фото

Из чего можно сделать самодельный измельчитель травы?

Для изготовления траворезки своими руками можно использовать, как болгарку, так и другой электроинструмент

Однако важно чтобы скорость вращения его двигателя была бы достаточной, для того, чтобы на мелкие части рубить скошенную траву

Конечно же, многое в данном случае будет зависеть и от конструкции ножей траворезки, но не будем забегать далеко вперёд. Также, для изготовления траворезки можно использовать практически любой электродвигатель мощностью 800 Вт — 1 кВт. Можно даже воспользоваться старым электродвигателем от стиральной машины (хотя в некоторых случаях его мощности может быть и недостаточно).

Так, с двигателем для измельчителя травы разобрались. Теперь остается рассмотреть варианты изготовления корпуса траворезки. Дело в том, что измельчать траву придется в каком-то закрытом или открытом корпусе, откуда затем мелкие остатки будут падать на землю или в пустую емкость.

Для этих целей можно взять 200 литровую бочку или что-то поменьше, например, выварку. В дне бочки просверливается отверстия под шток электродвигателя, на который в дальнейшем будут установлены острые ножи для резки травы.

Изготовление простого ручного измельчителя травы своими руками

Иногда травы на участке не так много, да и применяют ее только для компоста. Поэтому делать громоздкое электрическое устройство нет необходимости. Поэтому изготавливают ручную дробилку. Этапы работ:

От обычной тяпки отрезают ручку.
Места среза тщательно зашлифовывают при помощи болгарки
На держаке отрезают зигзагообразную часть. Крепления приваривают к сечке.
Во время сварочных работ соблюдают правила безопасности
При помощи саморезов крепят черенок к держателю.
Траву укладывают на ровной поверхности слоем 15 см и резкими движениями рубят ее, перпендикулярно поднося ручной измельчитель

Измельчитель травы своими руками: обзор 4-х вариантов самодельных траворезок

Начальный этап работы заключается в проделывании в. Самодельная Траворезка «Монстр » У меня на даче каждый год скапливается много листвы от берёз, которые растут на участке.

Корморезка OLX. Статья о том как сделать из старой стиральной машины или дрели измечитель травы и веток своими руками, и какие инструменты нужны для этого. Зернодробилка своими руками изготавливается довольно просто.

Народные умельцы делают эти приспособления из стиральной машины, из болгарки других подручных материалов. Делаем садовый измельчитель своими руками на дисковых пилах.

Как выбрать триммер для травы — сравнение всех современных типов между. Наша продукция. Главная Стационарные дробилки самодельная траворезка Конусные дробилки Высококачественные конусные дробилки от производителя серии CC-S и CC и другие востребованы в промышленности. Принцип работы Коническая часть конусной дробилки совершает внутри статической чаши вращение.

Конусные дробилки используются: дорожное строительство: это мощное устройство на выходе выдает щебень правильной кубовидной формы, используемый в приготовления бетона; рудная промышленность: конусная дробилка по приемлемой цене отлично справляется с измельчением особо прочных горных пород и металлической руды.

Готовим детали и инструменты

Показывать: 15 25 50 75 Сравнение товаров 0. Узнать больше. Если More. Please try again later. Сделать такую сможет каждый за 5 минут!

Все вещи давно отслужили своё, но в такой конструкции они наверняка More

Выбирая двигатель, обращайте внимание на его мощность

Разновидности измельчителей для травы

Двигатель малой мощности можно применить только для нарезки травы или соломы, а вот сделать измельчитель крупных веток своими руками из него не получится. Для того чтобы изготовить своими руками измельчитель, способный перерабатывать ветки толщиной большее 5мм, умельцы предлагают выбирать двигатель не от стиральной машины, а бензиновый.

Настоящие огородники и садовники знают толк в таком приспособлении как траворезка и измельчитель веток. Это не единственное приспособление, которое есть у таких людей в домашнем хозяйстве. Купить все полезные устройства не всегда есть возможность, именно поэтому люди придумывают всевозможные способы, как их сделать своими руками. И сегодня мы опишем, как изготовить траворезку из старой стиральной машины.

Такой двигатель гораздо мощнее. Изготовление траворезки своими руками начнем с верхнего контейнера, в который бросают траву.

И в котором она будет измельчаться. Для этого корпус от стиральной машины нужно обрезать по высоте, тем самым сделав его удобнее. Вокруг отверстия нужно сделать кожух из металлической пластины. Кожух предотвратит разлетание травы во все стороны.

Электрическая из подручных средств

Для собственноручного изготовления этой модели измельчителя травы потребуются:

Электродвигатель от стиральной машины;
Доска толщиной 1-1,5 см;
Деревянные бруски сечением 30х40 мм;
Болты с гайками для крепления электродвигателя;
Шуруповерт и сверла;
Две пилки по металлу;
Железное ведро.

Для того чтобы сделать нож, в пилках по металлу высверливают отверстия такого диаметра, чтобы оно немногим превышало сечение центрального вала электродвигателя. Затачивают ножи.

Далее последовательно выполняют ряд действий:

В доске высверливают 4 отверстия для крепления электродвигателя и один под вал;
В этом металлическом штыре высверливают углубление и нарезают в нем резьбу;
Крепят электродвигатель к доске болтами с гайками;
Из деревянных брусков собирают раму, используя металлические уголки и саморезы по дереву;
Для придания раме большей устойчивости, усиливают ее дополнительными ребрами жесткости;
Крепят на раму доску так, чтобы электродвигатель находился внизу, в полости рамы;
Ножи устанавливают в положение «крест-накрест» и крепят к валу электродвигателя винтом;
От металлического ведра отрезают дно болгаркой с диском по металлу;
На доску устанавливают ведро без дна так, чтобы ножи оказались в центральной части отверстия;
Крепят ведро к доске с помощью саморезов и металлических пластин/уголков.

В этой модели самодельного измельчителя кормов для кур не предусмотрено отверстие для выхода перемолотого растительного сырья. Его нужно будет вынимать самостоятельно. Поэтому доску рекомендуется сделать откидной, используя для этой цели дверную петлю. В этом случае ведро можно будет переворачивать и вытряхивать из него измельченную траву. Вынимать ее руками опасно, так как можно пораниться об острые лезвия ножей.

Зернодробилка, корморезка, траворезка в одном приборе – реально ли изготовить?

Как говорится, один измельчитель – хорошо, два – еще лучше. Но и это не предел мечты. Ведь большинство современных промышленных моделей давно обладают таким свойством. Дома добиться такого универсального результата будет сложнее, но вполне возможно. Основой конструкции для подобного самодельного агрегата может стать практически любой среднемощный мотор или бытовая дисковая пила.

Важно помнить следующее:

качество обмолота коррелирует с прочностью ножей и их заточенностью;
для каждой разновидности кормов следует устанавливать отдельный нож или фрезу. В случае работы со злаковыми лучше использовать 2 ножа, вращающихся в противоположном направлении;
при дроблении кормовых культур конструкцию можно усилить терками, зерновых – ситами;
для самоделок подбирайте только исправные электродвигатели и электропроводку.

В заключении хочется отметить, что собственная безопасность – превыше всего. Поэтому соблюдение норм охраны труда и электробезопасности – важный этап при создании любого инвентаря.

Самодельные траворезки

Сделать измельчитель травы своими руками не так сложно. Самоделки ничем не уступают магазинным аналогом, а плюсом будет то, что самодельное устройство получится более экономичным и удобным в обслуживании.

Сечкарня

Самый простой вариант самодельного измельчителя – сечка, которая может в небольшом объеме измельчить траву и ветки. Режущая часть представляет собой пластину из прочной стали, выполненную в форме треугольника с заостренной нижней кромкой. Стальную пластину насаживают на длинную деревянную ручку. Инструмент готов к использованию. Рекомендуется рубить траву на твердой и металлической поверхности, иначе кромка сечки быстро затупится.

Траворезка из дрели

Устройство для измельчения травы можно сделать и из обычной дрели, работающей в двух режимах. Помимо дрели, нужны ножи и вал, подшипники, емкость для травы и табуретка. Для начала в табуретке нужно просверлить отверстие, диаметром 1,2 сантиметра. Снизу под отверстием крепят остов с подшипником. В дне ведра также делают отверстие, после чего саморезами крепят его к табуретке. На подшипник ставят вал с ножом или режущим диском. Снизу устанавливают дрель так, чтобы патрон соединялся с хвостиком вала. Траву закладывают в ведро и включают дрель.

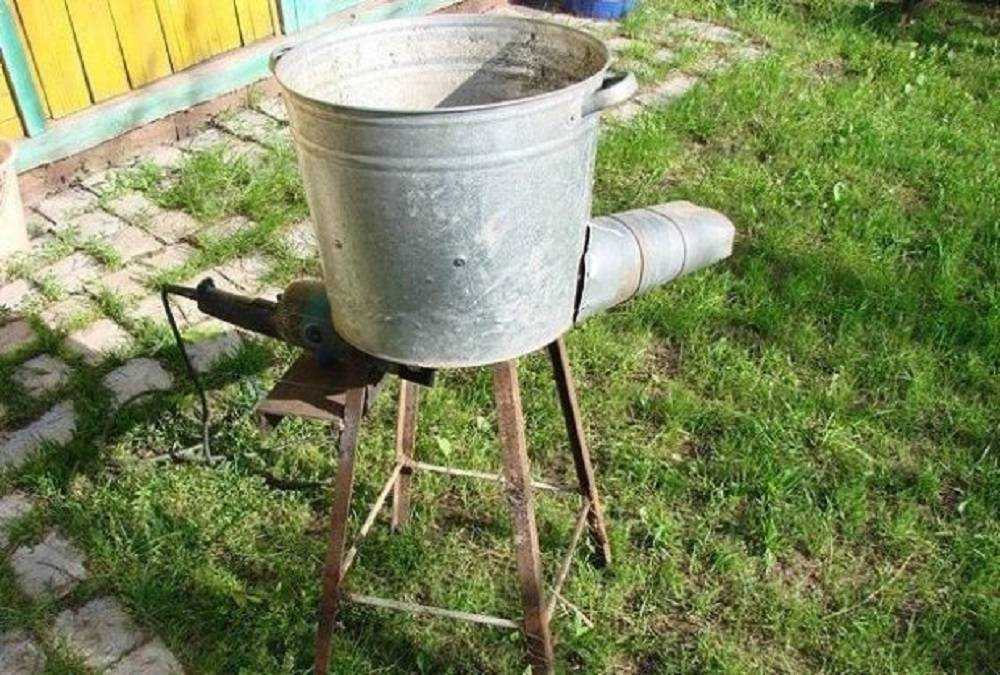

Траворезка из болгарки

Болгарка – незаменимый инструмент, имеющийся в каждом подсобном хозяйстве, из которого легко сделать ручную траворезку. Помимо болгарки, необходимы:

Болты, гайки и металлические скобы,
Мотор,
Вал,
Режущие ножи или диски,
Сетка,
Емкость для уже порезанной травы,
Рама,
Шкивы,
Отвертка и молоток.

Чтобы сделать траворезку, нужно двигатель с валом и коробом закрепить на раме. Самодельная траворезка из болгарки будет использовать двигатель от самой пилы, который передаст напряжение на вал. На вращающийся вал крепятся ножи или диски. Можно использовать ножи от блендера. На раму также крепится короб, в котором происходит измельчение. Он может быть металлическим или деревянным, а под него устанавливается еще один, для уже порубленной травы. Дно короба изготавливают из сетки, через которую и будет просеиваться измельченная трава.

Траворезка из стиральной машины

Из стиральной машины можно сделать универсальный аппарат, который может использоваться и как зернодробилка, и как траворезка. Перед тем как сделать прибор, нужно изготовить два острых ножа. Размер их должен быть меньше диаметра барабана машинки. При помощи болтов под крышку машинки монтируется второй двигатель. Один из ножей монтируют над двигателем стиральной машины, а второй – на дополнительном двигателе. Важный момент – ножи должны вращаться в разные стороны. Для засыпки материала в крышке делают отверстие с воронкой. Со стиральной машинки снимают сливной шланг, увеличивают отверстие, и подставляют под него короб. Через это отверстие будет высыпаться уже измельченная трава.

Стандартных чертежей для такой траворезки нет, поскольку у стиральных машин много разновидностей и особенностей.

Второй вариант траворезки подразумевает использование только корпуса стиральной машинки. Внизу корпуса просверливают отверстие, под которое ставят контейнеры для нарезанной травы. Двигатель крепят внутри корпуса специальными фиксаторами. К двигателю болтами крепится втулка с ножами – аппарат готов к использованию.

Траворезка из пылесоса

Можно сделать траворезку и из пылесоса «Тайфун». Он удобен тем, что позволяет подавать сырье через верхнее отверстие, а через нижнее будет высыпаться уже порезанная трава. Если нет корпуса от пылесоса, то можно использовать отрез трубы и двигатель, мощностью около 180 Вт, а также втулку, ножи и профиль. Чтобы установить вал, на втулке высверливают два отверстия. К корпусу крепят двигатель, на который ставят вал с установленными на нем ножами. Желательно, чтобы ножи была заточены с обеих сторон.

Траворезка своими руками

Из газового баллона

Инструкция:

Из газового баллона вырезаем кольцо 1 нужного размера, а из стального листа толщиной 3 мм — крышку 2 чуть большего диаметра (рис. 1) . Прижимаем их друг к другу струбцинами и привариваем изнутри. Наружные выступы получившегося кожуха зачищаем наждаком.
На токарном станке протачиваем в крышке отверстие 4 под вал ножа 6 и делаем разметку для хомута 3.
Вырезаем из трубы кольцо для хомута, привариваем к нему губки, сверлим в них сквозное отверстие d 7 мм под болт 7. Затем разрезаем кольцо между губками и, установив хомут на болгарку, вставляем между ними металлическую распорку. Зажимаем болт, давая хомуту свободно перемещаться по болгарке. Затем привариваем хомут к кругу (согласно разметке), оставив свободной 1/3 окружности возле губок.
На кожух траворезки привариваем отрезок трубы 5 , внутри электросваркой вырезаем отверстие, зачищаем края болгаркой.
Нож изготавливаем из полотна пилы, затачиваем, прожигаем отверстие сваркой (сверлить не рекомендуем, испортите много сверл) и расширяем наждачными насадками (рис. 2) . Устанавливаем его режущими кромками кверху.
Готовый кожух с ножом одеваем на вал электродвигателя.

Чертежи:

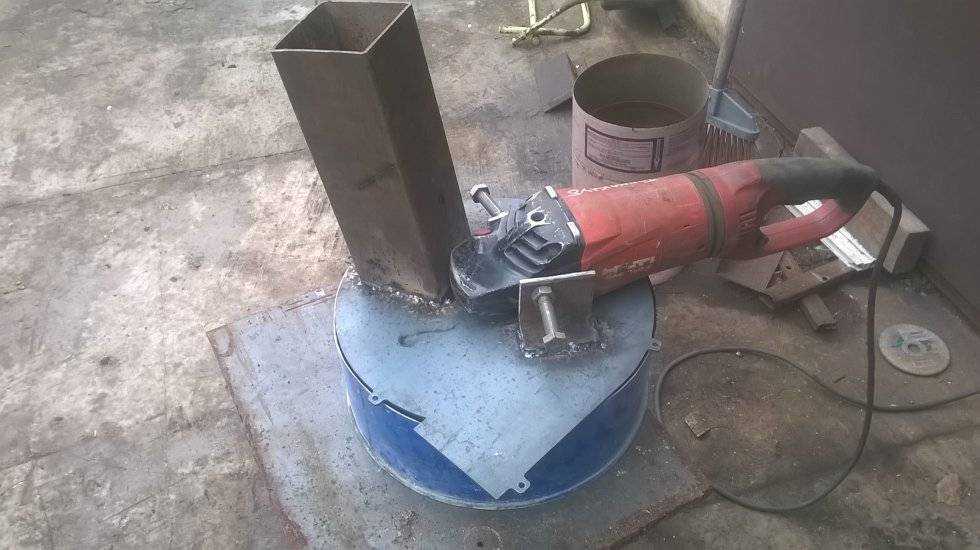

Из болгарки

Сегодня практически у каждого на хозяйстве имеется такой электроинструмент, как болгарка. Это идеальный вариант для изготовления ручного измельчителя травы.

Кроме болгарки, понадобятся следующие инструменты и детали:

молоток;
отвертка;
двигатель;
стальные скобы, болты с гайками;
вал;
рама;
режущие диски или лезвия;
шкивы;
сетка;
емкость для порезанной травы.

В первую очередь нужно надежно закрепить двигатель, для этого берем металлические уголки и варим из них раму. Далее к этой раме следует как можно прочнее прикрепить болгарку, так как она работает на очень высоких оборотах и если оторвется, может наделать беды.

Потом сверху вала болгарки (он располагается вверх) устанавливается металлическая емкость, в нее будет загружаться трава и, собственно, в ней будет происходить процесс резки.

Лучше всего, чтобы сталь емкости была как можно толще, иначе, если нож вдруг открутится при работе траворезки, он может пробить сталь и вылететь наружу.

Ко дну емкости крепится стальной уголок, он нужен для того, чтобы удерживать всю травяную массу от прокручивания внутри емкости. Крепится уголок с помощью болтов и гаек.

Теперь лишь нужно установить на вал болгарки нож от газонокосилки.

Для удобного сбора рубленной травы из тонкого металла был сделан специальный рукав, его можно направить в специальный короб для сбора муки из травы или просто подставить ведро. На этом сборку траворезки можно считать законченной.

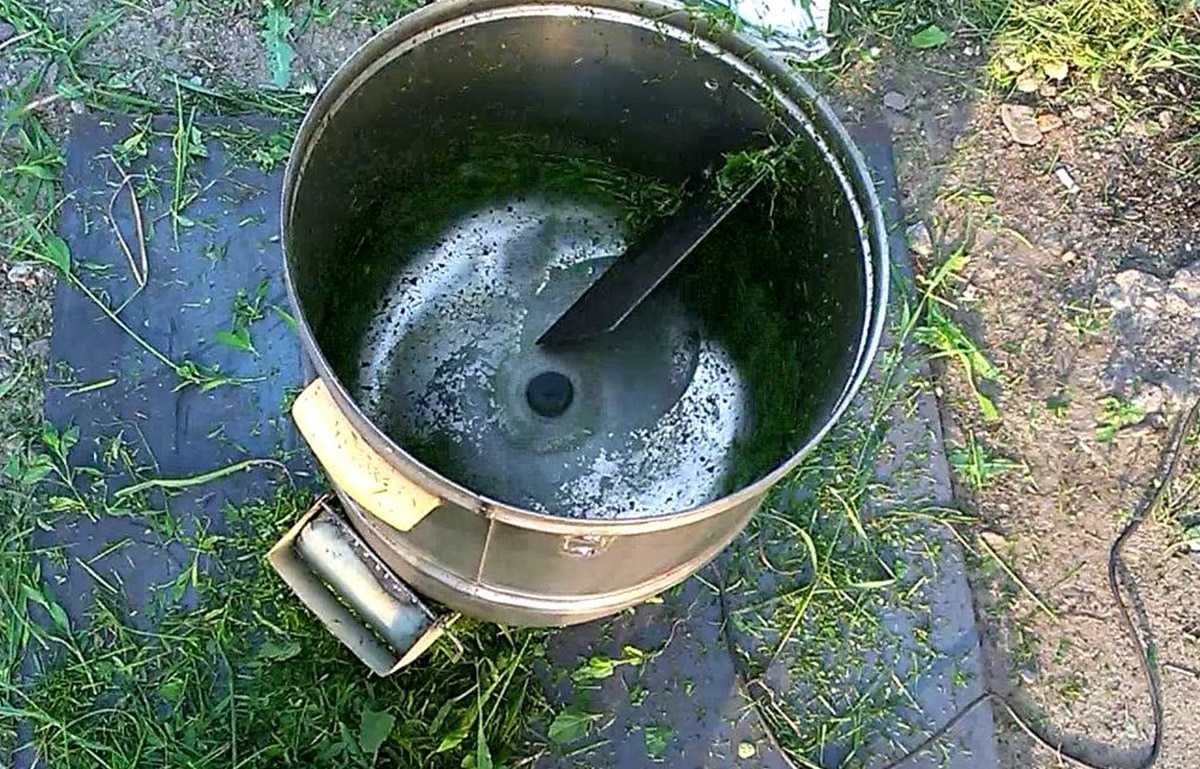

Из стиральной машины

Рассмотрим еще один способ создания траворезки из подручных материалов.

Из материалов нам понадобится:

электродвигатель от стиральной машины;
корпус от пылесоса «Уралец»;
прочный листовой металл для создания ножа;
пластмассовое ведро или другая емкость для создания бункера;
пластиковое ведро для создания улавливателя травы;
стальные уголки;
электросварка;
болгарка;
дрель;
винты с гайками и другое.

Пошаговая инструкция по изготовлению инструмента:

Подготовка корпуса. Согласно схеме корпус взят от пылесоса, на дне которого проделывается отверстие 70х70 см для сбрасывания размельченного сырья.

Монтаж электродвигателя. Агрегат устанавливается на дно корпуса изделия валом вверх. Сам двигатель взят от стиральной машины. Нож вырезается из листового железа болгаркой. Его края приподняты немного вверх.

Бункер и улавливатель травы. Эти две емкости изготавливаются из пластмассовых ведер

Они легкие и материал не ржавеет, что очень важно в этом случае. Сверху на улавливатель готовой сечки зелени надевается мешок, чтобы она не разлеталась в разные стороны в процессе резки.

Рама инструмента

Это важный элемент конструкции, на котором фиксируются все остальные детали. Для ее изготовления применяются прочные металлические уголки, которые соединяются между собой при помощи сварочного аппарата.

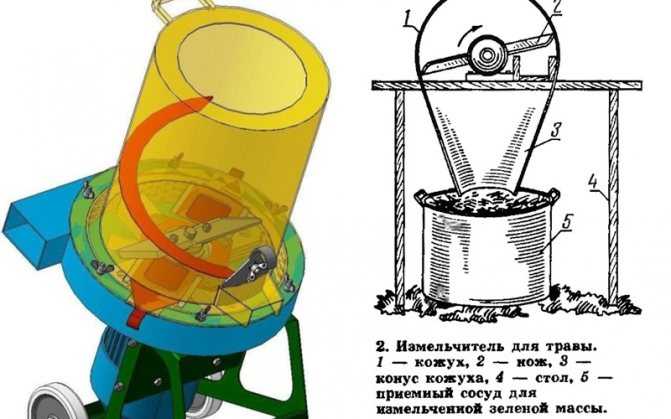

Как сделать измельчитель травы своими руками: конструкции и схемы

Чтобы почва на даче оставалась плодородной, в нее нужно самостоятельно вносить органику. Мульчирование травой, срезанной ботвой и любыми растительными отходами – один из способов содержать грядки в хорошем состоянии. Траву можно разложить на земле сразу после скашивания или предварительно закомпостировать. Чтобы зелень быстрее разлагалась, нужно ее измельчить. Нарезать растения на мелкие кусочки будет удобно с помощью специального приспособления – садового измельчителя травы, изготовленного своими руками.

Небольшой объем сырья можно измельчить с помощью ручной металлической сечки, надетой на длинный черенок. Сечка представляет собой остро заточенную треугольную пластину, самая длинная сторона которой направлена вниз.

Свежескошенную траву, сорняки, листья, ботву раскладывают на земле слоем 10-15 см и рубят на части. Опускать инструмент нужно резко. После каждого удара растительная масса разделяется на все более мелкие части.

Принцип работы любой электрической траворезки прост. Свежескошенные или сухие растения помещают в резервуар, оснащенный режущими элементами. Ножи приводятся в действие электромотором. После обработки масса существенно уменьшается в объеме и становится пригодной для использования в качестве кормовой смеси, мульчи или закладки в компостную кучу. Загрузка и выгрузка сырья из аппарата происходит вручную.

Владелец старой электродрели может собрать агрегат, в котором зелень будет измельчаться, как в блендере. На дно металлического ведра или цилиндрического бака насыпают небольшую порцию зеленой травы и включают дрель с насаженным самодельным ножом. Через одну-две минуты останется только высыпать из бака мелко нарезанную массу.

в центре ножа, изготовленного из металлической полосы, просверливают отверстие;
нож надевают на металлический стержень;
конец стержня закрепляют в головке дрели;
на свободный конец стержня накручивают гайку, чтобы нож не слетел;
нож опускают в ведро и включают дрель на большие обороты – на низких трава будет не измельчатся, а наматываться.

Как изготовить измельчитель из триммера для дачи своими руками

Разнообразие техники для приусадебных работ позволяет применять инструменты для других целей, изменив конструкцию. Так можно смастерить измельчитель травы своими руками с помощью триммера. Для изготовления потребуется металлический уголок 2*2 см, бочка 20-50 л и косилка. Инструкция по изготовлению:

В бочке из-под масла делают сверху отверстие для загрузки травы и веток.
С одной стороны снизу проделывают выходной отвод для мульчи. К нему приделывают сетку с ячейками 2*5 см. Это позволит удерживать сегменты крупной фракции в измельчителе для последующей обработки.
В днище проделывают центральное отверстие, равное диаметру втулки триммера. Косилку крепят с тыльной стороны к днищу при помощи четырех саморезов.
Из металлического профиля сваривают каркас для установки триммера. При помощи отрезка из оцинкованной стали укрепляют прибор к решетке саморезами.

Чтобы конструкцию было удобно разбирать, при монтаже следует тщательно затягивать гайки, иначе при вибрации плохо затянутые болты могут сорвать резьбу, что усложняет дальнейшую работу.

Измельчитель кормов – из чего состоит агрегат?

Все имеющиеся в продаже зернодробилки обладают практически одинаковой конструкцией. Разница между ними состоит только в количество участков измельчения. Наиболее эффективной считается универсальная корморезка, которая сочетает в себе режущую и терочную системы. Конструкция такой дробилки состоит из силового корпуса, который требуется для стабилизации машины от вибрации. Также в конструкцию входит бункер для подачи корма, механизм для транспортировки и рабочая область.

Внутри корпуса агрегата размещены две камеры цилиндрической формы. В первой камере размещен молотковый дробильный элемент, которая выполняет первичную обработку.

Первый и второй цилиндры соединяются между собой каналом, по которому проходит сырье. Этот канал обладает квадратным сечением, а на его боковых стенках находится подвижное крепление. Стенки устанавливаются одна на другую внахлест.

Устройство из насоса «Агидель»

Чтобы изготовить производительную дробилку, необходимо иметь чертеж устройства и насос «Агидель» с двигателем 3 000 об/м, работающий от напряжения сети 220 В. В качестве емкости траворезки подойдет ведро, бак или кастрюля, ножи можно изготовить из лезвия сломанной ножовки.

Так же потребуется двигатель от стиральной машины, кабель и кнопка запуска прибора в работу.

Домашняя птица будет благодарна хозяину за силос из свежей травы, смешанный с комбикормом или отрубями. Маломощные малогабаритные измельчители травы способны работать в любом месте: в помещении, на улице, под навесом.

Основным требованием к эксплуатации устройства, оснащенного режущими инструментами и работающими от электричества, является соблюдение оператором техники собственной безопасности.

Читать так же: Сколько яиц несет перепелка в день и от чего зависит яйценоскость

Бензиновый ручной измельчитель часто используется непосредственно на месте сбора сырья, оборудование с электропитанием может быть только стационарным. Для снижения вибрации в дробильной установке рекомендуется устанавливать крестообразно два ножа. Корморезка справится с растениями бобовых культур и лугового разнотравья.

Как применить растительные отходы после него

Измельчитель (он же чиппер или шредер) – универсальный агрегат. Он выполняет свою главную функцию, на выходе получают сырье разных видов. Область применения переработанных органических остатков:

крупные части веток отправляются на дрова;
щепа, мелкие веточки используются для мульчирования грунта;
органическая масса из переработанной зеленой части растений применяется в качестве добавки для корма, ее употребляет домашний скот, птицы (куры и др.);
изготовление компоста: растительные остатки перегнивают, с выделением тепла, причем благодаря образованию мелких частиц в структуре массы эти процессы развиваются намного быстрее.

Мульчирование грунта

Как сделать соломоизмельчитель своими руками

Если вам необходимо изготовить такой агрегат, который бы справлялся не только с измельчением травы, но и с шинковкой капусты и кукурузы, обработкой соломы, то необходимо использовать более мощные двигатели, предназначенные для переработки прочного и твердого сырья. Проще всего подобную соломорезку можно изготовить из старой стиральной машины.

Процесс изготовления такого сеноизмельчителя будет следующим:

Вам понадобится старая стиральная машина, у которой имеется работающий электродвигатель. Дополнительно необходимо будет использовать еще один электромотор, который крепится в самом верху над крышкой стиралки. Зафиксировать дополнительный двигатель помогут металлические уголки и саморезы.
Из стальной заготовки следует выполнить обоюдоострый нож, который размещается внутри барабана стиральной машины, не касаясь края ее стенок. Этот нож крепится к валу верхнего электродвигателя.
Второй нож насаживается на штатный электродвигатель стиральной машины. Крутятся оба ножа в разные стороны, что обеспечивает отличное качество помола соломы и зерна.
В верхней части стиральной машины выполняют небольшое отверстие, через которое внутрь барабана будут загружать солому и зерно.
В нижней части барабана делают аналогичное отверстие, через которое будет выходить переработанное сырье.
Оба двигателя запитываются через отдельные провода и подключаются к блоку управления с индивидуальными кнопками пуска.

Эта соломорезка будет работать по принципу простейшей кофемолки. Качество помола травы, соломы и зерна в таком оборудовании будет аналогичным заводским моделям, при этом затраты на его изготовление будут минимальными. При желании в интернете вы с легкостью найдете различные схемы исполнения соломорезок и кормодробилок, которые отличаются простотой в изготовлении и при этом являются надежным, долговечным и производительным оборудованием.

Самодельные траворезки

Сечкарня

Самый простой вариант самодельного измельчителя — сечка, которая может в небольшом объеме измельчить траву и ветки. Режущая часть представляет собой пластину из прочной стали, выполненную в форме треугольника с заостренной нижней кромкой. Стальную пластину насаживают на длинную деревянную ручку. Инструмент готов к использованию. Рекомендуется рубить траву на твердой и металлической поверхности, иначе кромка сечки быстро затупится.
