Изготовление шлифовального стола с пылесборником

Сферы использования

Гриндер хорош и полезен везде, в том числе в домашнем хозяйстве – от грамотной заточки ножа высокого качества или портновских ножниц до шлифовки сложной детали из металла или другого «трудного» материала. Иными словами, инструмент нужный, в хозяйстве пригодится.

Тем более, что смастерить его своими руками вполне реально. Для этого вовсе необязательно иметь специальное оборудование и солидный профессиональный опыт.

Повозиться, конечно, придется, но зато вы сделает именно то, что вам нужно и, что весьма немаловажно, сэкономите серьёзную сумму денег вплоть до нескольких тысяч американских долларов

Виды деревообрабатывающих станков

В настоящее время существуют многочисленные типы шлифовальных станков, которые предназначены для выполнения различного рода работ с древесиной. Они отличаются своей конструкцией, предназначаются для бытового и промышленного использования. Можно с легкостью подобрать как узкоспециализированные модели, так и универсальные станки, которые предназначены для комплексной обработки древесины.

Дисковые агрегаты

Состоит такой станок из электромотора, на ось которого надевается круг с закрепленной рабочей поверхностью. На рабочую ось крепятся абразивные насадки и шлифовальная бумага, которая позволяет осуществлять обработку деревянных заготовок. Несмотря на простоту конструкции, такие станки отличаются универсальностью использования, могут выполнять качественную обработку древесины, придавая заготовкам идеально ровную и гладкую поверхность.

К преимуществам плоскошлифовальной техники относится:

• Универсальность использования.
• Эффективность.
• Надежность.
• Простота конструкции.

Особенностью оборудования этого типа является возможность регулировки скорости обработки деревянных заготовок без изменения показателя числа оборотов рабочего элемента. При работе с таким станком можно перемещать заготовку по радиусу круга, что и позволяет изменять интенсивность обработки изделий. На периферии диска линейная скорость будет выше, что позволяет существенно ускорить и упростить обработка древесины. А вот внутри круга, где линейная скорость ниже, выполняется финишная шлифовка со снятием тончайшего слоя древесины.

Ленточные установки

Ленточные плоскошлифовальные станки имеют два вала, между которыми натянута непрерывная лента наждачной бумаги. Обработка заготовок производится путем воздействия на них наждачной бумаги, которая снимает тонкую стружку с деревянных заготовок, придавая им идеально ровную гладкую поверхность. Рабочая поверхность у тарельчатых машинок может быть вертикальной и горизонтальной, при этом отдельные модели позволяют изменять направление движения ленты. С помощью такого оборудования можно осуществлять обработку изделий большой длины, выравнивая их торцы. Простота конструкции позволяет изготовить своими руками ленточную шлифовальную машину для бытового использования.

Барабанные модели

Основное назначение агрегатов этого типа — это горизонтальное выравнивание с использованием фуганка. Этот тип оборудования применяется преимущественно в промышленных цехах, что объясняется сложностью его конструкции и узкой специализацией барабанных агрегатов. С помощью шлифовальных барабанных станков изготавливаются и обрабатываются деревянные однотипные изделия с одинаковой толщиной.

Проектирование – начальный этап

Разные модели шлифовальных устройств позволяют обрабатывать всевозможные деревянные материалы.

Дисковый шлифовальный станок по дереву

Перед тем как начать изготавливать самодельный шлифовальный станок по дереву, важно определиться, для каких целей он понадобится. От этого будут зависеть технические параметры инструмента:

От этого будут зависеть технические параметры инструмента:

• На производительность прибора влияет его мощность. Для домашнего использования достаточно будет 400 Вт. Высокую работоспособность обеспечивают машины мощностью до 1 кВт.
• На качество шлифовки влияет скорость вращения рабочего инструмента. Максимальный показатель – 3 тыс. оборотов в минуту.
• В зависимости от типа обрабатываемой поверхности рассчитывается рабочая площадь. От нее зависит ширина барабанов станка.
• Размеры станка – важный показатель того, где оборудование будет использоваться: в цехах или в небольшой домашней мастерской.

Простой самодельный шлифовальный станок

Виды шлифовальных станков

Шлифовальные станки по дереву подразделяются на следующие виды:

• особенности конструкции;
• характеру решаемых задач;
• точности обработки;
• допустимые геометрические размеры обрабатываемых деталей;
• мощности установленных двигателей;
• рейтингу производителей;
• стоимости с комплектом прилагаемого оборудования.

Современные производители представляют три вида конструктивного исполнения таких станков: дисковые, ленточные, цилиндровые. Каждый их этих видов имеет свои узко специфические подвиды. Например, ленточные шлифовальные станки выпускаются в следующем исполнении:

• узколенточные (позволяют производить шлифовку деревянных конструкций имеющих сложную геометрическую форму);
• агрегаты оснащённые неподвижным столом (способны обрабатывать только деревянные заготовки, имеющие плоские поверхности прямоугольной формы);
• станки, оборудованные свободно движущимся столом (на них происходит шлифование крупногабаритных деревянных конструкций – дверей, щитов, дверных откосов).

Ленточный шлифовальный станок

Характер решаемых задач определяет классы данного оборудования. Основными классами (иногда их называют моделями) считатся:

• станки ленточно-шлифовального типа;
• вибрационные инструменты, например дельта шлифовальные машины;
• шлифовальные станки тарельчатого типа (орбитальные и эксцентриковые);
• специализированные угловые шлифовальные аппараты;
• шлифовальные системы комбинированного типа.

Несмотря на такое многообразие готового заводского инструментария, домашние мастера для проведения не сложных шлифовальных операций предпочитают разработать и собрать шлифовальный станок по дереву своими руками.

https://youtube.com/watch?v=hSRCHabJPi8

Разновидности оборудования

Станки по дереву имеют одинаковый принцип работы – поверхность шлифуется при помощи абразивного материала, например, ленты из наждачной бумаги или кругов с шероховатой поверхностью.

Шлифовальные машины отличаются друг от друга строением и сферой использования. От предназначения устройства зависит, какие чертежи нужно использовать в работе.

Ленточный станок

Простейший из всех моделей для бытового применения. Он позволяет осуществлять корректировку в разных плоскостях, зачищать и придавать нужную форму изделиям.

Основу его механизма составляет натянутая между валами абразивная лента, которая располагается в горизонтальном и в вертикальном положении или под определенным углом. Под ней находится рабочая поверхность с низким коэффициентом трения, в которую упирается инструмент.

Ленточный шлифовальный станок по дереву

Во время эксплуатации прибора скорость механизма можно регулировать. Есть несколько моделей ленточных шлифовальных станков. Они могут быть с устойчивым и подвижным рабочим столом, и со свободной лентой.

Обязательным элементом их конструкции является вытяжное устройство для удаления пыли. Для изготовления самоделки понадобятся электродвигатель, который можно снять со старой стиральной машины, катки и крепкая станина из металлического листа.

Рабочие элементы делаются из ДСП. Ведущий вал напрямую соединяется электродвигателем, а другой свободно вращается на оси, для монтажа которой используются подшипники.

Для сборки конструкции могут понадобиться такие расходные материалы:

• доски и брусья из дерева;
• металлические трубы;
• подшипники;
• электромотор;
• шкив;
• резиновый ремень;
• крепежные элементы;
• абразивный материал;
• рабочий инструмент для монтажа;
• сварочный аппарат, если корпус станины делается из металла.

Барабанное устройство

Необходимо для горизонтального выравнивания и калибровки поверхностей. С его помощью можно обрабатывать рейки и материалы МДФ и ДСП. Конструкция прибора состоит из двух валиков с натянутой по спирали абразивной лентой.

Под ними находится гладкая столешница, на которой располагается заготовка. Расстояние между валами и рабочей поверхностью регулируется.

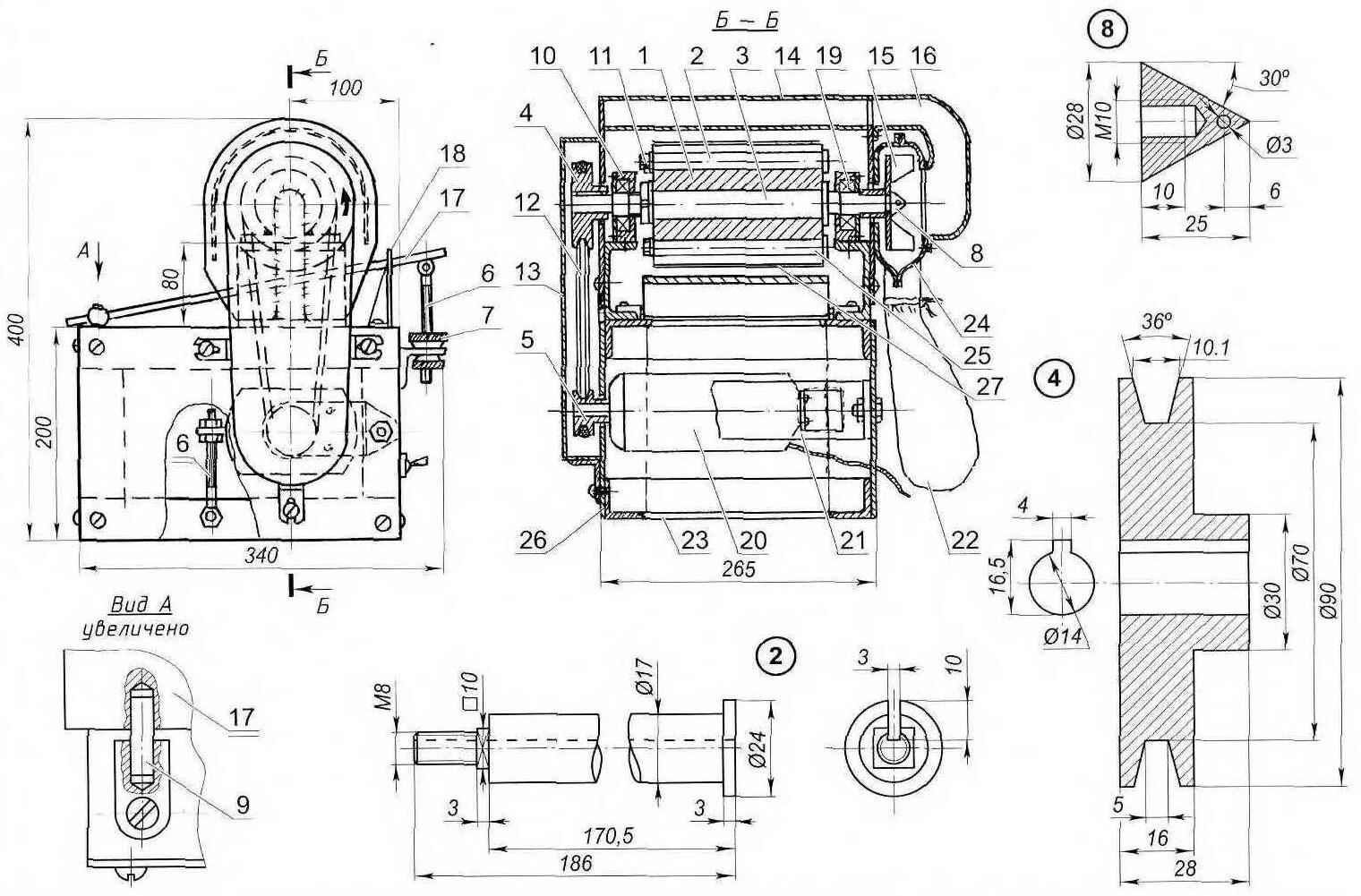

Барабанное шлифовальное устройство

Работа по изготовлению барабанного станка выполняется поэтапно. Сначала из листовой стали или оргстекла делается корпус, затем монтируется двигатель. На барабан крепится абразивная лента или конус с режущими краями.

В верхней части схемы устанавливается рабочий стол. Он должен регулироваться по отношению к вертикальному цилиндру. В качестве управления используются кнопки включения и выключения.

Дисковое устройство

Еще один простой самодельный шлифовальный станок – дисковый. Он необходим для обтачивания больших деревянных изделий. В качестве рабочего инструмента используется абразивный круг, который крепится на ось электродвигателя.

Дисковый шлифовальный станок

По центру диска на шарнирное крепление устанавливается специальная подставка, фиксирующая деталь под определенным углом. Для усовершенствования оборудования специалисты советуют использовать деревянные диски с разными видами наждачной бумаги.

Комбинированный вариант

Сочетает в себе круглошлифовальное и плоскошлифовальное оборудование.

Комбинированный шлифовальный станок

Изготовить прибор можно таким образом. На увеличенную станину ленточно-шлифовального станка крепится вал с диском диаметром до 230 мм.

При этом используется ременная передача. Конструкция дополняется опорным столиком. Совмещенная технология позволит сэкономить место и обеспечит удобство в работе.

Как собрать шлифовальный станок по дереву собственными руками? :: SYL.ru

Шлифовальный станок по дереву – высокоэффективный аппарат для обработки плоскостей материала. Применяя подобные агрегаты, можно быстро и качественно обработать древесину, получив идеально ровные поверхности.

Классификация

В настоящее время, исходя из назначения, выделяют следующие агрегаты:

• Кругло-шлифовальные автоматические приспособления.
• Устройства, предназначенные для обработки внутренних поверхностей деталей и заготовок.
• Плоскошлифовальные станки.
• Специализированные модели, что используются для реализации узконаправленных задач.

Сферы применения

Такие распространенные решения, как барабанный и ленточно-шлифовальный станок по дереву, можно успешно применять для:

• Грубой обдирки поверхностей заготовок.
• Точной обработки древесных плоскостей.
• Получения облагороженных поверхностей.
• Зачистки брусковых и щитовых деталей, их боковых и торцовых кромок.
• Промежуточной шлифовки лакокрасочных покрытий.

Благодаря широкому спектру эксплуатации, шлифовальный станок по дереву выступает одним из наиболее востребованных агрегатов в среде профессиональных плотников. Производители постоянно совершенствуют популярные модели и предлагают потребителю целую массу дополнительных инструментов для выполнения сложных, специфических задач.

Двигатель

Чтобы собрать шлифовальный станок по дереву, проще всего извлечь движок из старой стиральной машины. Благо модели советского производства пылятся без дела во многих чуланах. Отсюда же можно взять ремни, шкивы и электрочасть.

Впрочем, для сборки шлифовального агрегата подойдет любой двигатель мощностью от 200 до 300 Вт. Желательно, чтобы его конструкция отличалась компактными габаритами.

При необходимости получения максимальных показателей КПД придется отыскать асинхронный двигатель, способный выдавать 1500-3000 оборотов.

Барабан

Для изготовления барабана достаточно использовать отрезок ПВХ-трубы, металлический стержень, прочную доску, шурупы, клей и линолеум. Из дерева вырезаются заглушки, соответствующие сечению имеющейся трубки, в которых просверливаются отверстия под стержень. Такие запорные элементы вставляются в трубу и укрепляются с помощью шурупов.

Металлический стержень пропускается через заглушки и садится на эпоксидный клей. Поверх трубы из поливинилхлорида наклеивается слой плотного линолеума. В качестве альтернативного варианта можно использовать грубую резину. Такая оболочка выступит основанием для закрепления наждачной бумаги. Зафиксировать последнюю на готовом барабане можно с помощью двустороннего скотча либо скоб для степлера.

Корпус

Для изготовления корпуса, куда будет помещен самодельный шлифовальный станок по дереву, подойдет обычная фанера. Изготовить можно конструкцию довольно непритязательной структуры. Достаточно установить боковые панели, рабочий стол и дополнительные укрепляющие распорки. При желании можно изготовить металлическую оболочку.

Монтаж

На оси барабана и движка крепятся шкивы. Натягивается ремень привода. Подсоединяются проводка и переключатели. По бокам корпуса вкручиваются прижимные болты, а в нижней его части – регулировочные.

Чтобы придать конструкции завершенный и привлекательный вид, можно обработать поверхности краской. Естественно, приниматься за такую работу необходимо перед сборкой и монтажом агрегата. Для повышения безопасности при эксплуатации устройства, конструкцию можно дополнить защитным кожухом, размещенным над барабаном.

В заключение

Таким образом, мы попытались рассмотреть основные классы шлифовальных станков, сферы их применения, а также привели пример самостоятельной сборки агрегата барабанного типа. В конечном итоге решение о покупке заводского устройства либо его сборке из имеющихся материалов зависит от размеров бюджета, поставленных целей, доступных средств и потребностей каждого отдельного пользователя.

Дисковая модель

В некоторых случаях появляется потребность обработать большую площадь металлической заготовки. Использование ленточного шлифовального станка будет неприемлемо, так как сложно добиться равномерного снятия материала по всей поверхности. Для этих целей необходима дисковая модель.

Сделать ее можно двумя способами:

• Модернизация ленточного станка. Увеличивается площадь станины, на нее устанавливается вал с креплениями деревянного диска (на 4 винта) диаметром до 230 мм. Привод применяется ременной, с таким же переключением скоростей. Дополнительно изготавливается опорный столик.
• Новый станок. Он состоит из электродвигателя, на вал которого монтируется крепеж для деревянного диска. Недостаток этой конструкции – невозможно изменять скорость вращения шлифовального круга.

Рекомендуется сделать несколько деревянных дисков и наклеить на них наждачную бумагу с различным показателем зернистости. Это пригодится при выполнении различных типов обработки металлических заготовок.

Еще один вариант конструкции шлифовального станка – установка вала вертикально. На внешнюю часть цилиндра крепится абразивная лента. Такие модели применяются для обработки деревянных конструкций.

Создание шлифовального станка в домашних условиях

Разберём, как смастерить простейшую модель шлифовального агрегата. Основными элементами конструкции будут:

• станина из металла или дерева;
• электромотор;
• вал;
• рабочая поверхность;
• наждачная лента.

Вот инструкция, как сделать шлифовальный станок своими руками:

• Выбрать модель электрического двигателя. Лучше остановиться на варианте с мощностью 3 кВт. Подойдёт и мотор от старой стиральной машинки.
• Изготовить станину. Её размер выбирается в зависимости от величины применяемого привода. Она может быть сделана как полностью из дерева, так и из стального уголка. В последнем случае нужна ещё обшивка фанерными листами.
• Выточить вал на токарном станке. Также уместно использовать готовую заготовку от заводского агрегата.
• Выполнить шлифовальную ленту шириной 20 см.
• Собрать станок целиком.

Техника безопасности при работе на шлифовальном гриндере

Как и любая другая работа на любых других станках, шлифовка на самодельном ленточно шлифовальном станке подпадает под довольно жесткие правила безопасности, которых нужно строго придерживаться.

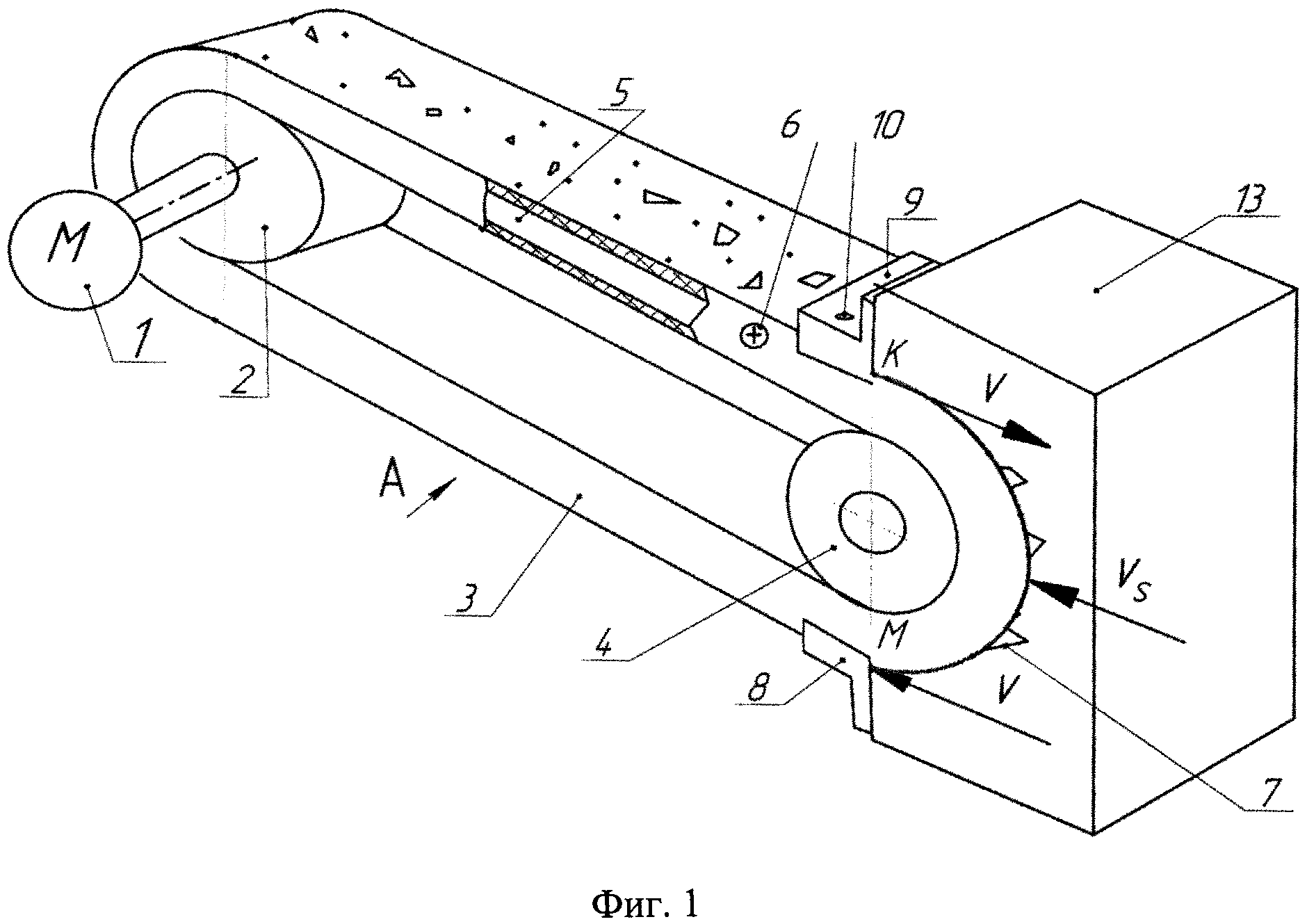

Принцип работы гриндера.

Эти правила следующие:

• Категорически запрещено трогать руками все, что движется во время работы станка и рабочей поверхности.
• Пользоваться защитными очками во время работы для защиты от раскалённых абразивных частиц.
• Тщательно проверять, крепки ли соединения и крепления всех движущихся частей гриндера.
• Следить за состоянием оплетки электрических проводов.
• Защитных кожух обязателен, даже несмотря на то, что он немного сужает угол обзора.

Готовые станоки из магазина

Гриндер «Левша»

Характеристики: двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей дополнительной оснасткой (колесо, контуровка), которая идёт в комплекте.

Внешний вид гриндера «Левша»

Гриндер-точило «Кратон» BG 14-05

Характеристики: аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм. Особенности: жёсткое литое основание, регулируемые упоры и защитный экран.

Стоимость модели от 6000 рублейГриндер-точило «Кратон» BG 14-05

Станок шлифовальный ЗУБР ЗШС-330

Характеристики: тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762 мм × 25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин. Стоимость – 5490 рублей.

Станок шлифовальный ЗУБР ЗШС-330Станок шлифовальный ЗУБР ЗШС-330

Точило METABO DS 125

Характеристики: тип точила — со шлифовальной лентой; круг — 125 мм × 20 мм × 20 мм; диаметр круга — 125 мм; толщина круга — 20 мм; посадочный диаметр – 20 мм; обороты – 2980 об/мин; мощность — 200 Вт. Стоимость модели — 7679 рублей.

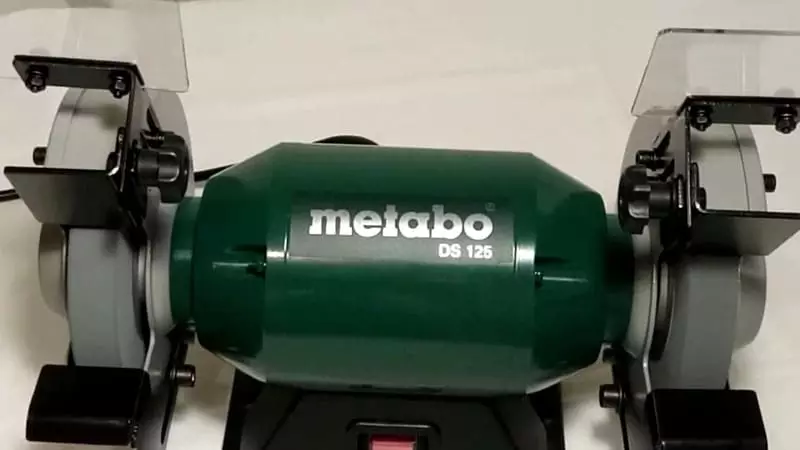

Точило METABO DS 125Точило METABO DS 125

Принципиальное устройство шлифовальной машинки

Без доскональных знаний конструкции шлифовальных машинок невозможно собрать качественное устройство своими руками. Прежде чем перейти к строению, познакомимся с самыми распространенными типами шлифмашин:

1. Угловая. Проще говоря, болгарка. Расходными материалами являются диски. Зачистные круги предназначены для шлифования поверхности. Регулировка давления осуществляется вручную.
2. Ленточная. Обработка поверхности выполняется шлифовальной лентой. Подходит для работ только с плоскими поверхностями.
3. Дельташлифмашина. Для обработки изделий с криволинейной структурой.
4. Вибрационная. Оптимально подходит для чистовой обработки ровных плоскостей.

Помимо вышеперечисленных существует еще несколько аппаратов, которые менее распространены:

• прямая;
• полировальная;
• эксцентриковая.

Независимо от того, является ли прибор заводским или собранным своими руками, основными элементами конструкции являются:

1. Привод. От его мощности зависит производительность устройства. В аппаратах, собранных своими руками, используют привод электрического типа, однако встречаются пневматические самоделки, работающие от компрессора.
2. Редуктор. Передает крутящий момент от привода на рабочий инструмент. Базовой частью редуктора является шпиндель.

1. Рабочая платформа. На нее крепят абразивный материал. Для этого можно использовать круги, ленты, диски.
2. Корпус. Защищает конструкцию от механических повреждений и пыли, поэтому многие заводские модели оснащены системами пылеулавливания. Материалы, применяемые для изготовления прибора своими руками, как правило, не способны конкурировать с качественными полимерами, которые используют в производстве профессионального инструмента.
3. Система управления. Включает в себя отключение питания, а также регулировку оборотов абразива.

Изготовление станка для шлифовки своими руками

Желание самостоятельно делать конструкции из древесины всегда подталкивает к тому, что требуется оборудовать свою мастерскую шлифовальными и распиловочными станками. Их в большом ассортименте выпускают современные производители. Такие станки имеют прекрасные характеристики, а также высокую степень надежности. Самым основным и существенным недостатком является большая стоимость. По этой причине многие мастера стараются собирать себе шлифовальные станки из того, что есть под рукой.

Самые опытные пытаются не ограничиваться станком, который выполняет лишь одну функцию, и собирают универсальный прибор, который может резать деревянные заготовки, шлифовать и полировать, снимать старое покрытие и готовить поверхности к обновлению. Это реально благодаря тому, что основу каждого станка составляет станина, на которой закреплен электрический двигатель, ведомый и ведущий барабан, набор дополнительных оснасток (фрезы, рила, круги для шлифования и прочее).

Расчет мощности станка

Перед тем, как начать сборку станка, нужно выполнить расчет мощности.

Чтобы правильно все сделать, потребуется определиться со следующими параметрами:

• Мощность, которая потребляется электрическим двигателем.
• Скорость вращения мотора.
• Площадь соприкосновения поверхности детали и движущейся абразивной ленты.
• Коэффициент шлифования.
• Показатель трения обратной стороны применяемой ленты с поверхностью крутящих барабанов.

На основании данных о таких параметрах можно определить мощность будущего устройства.

https://youtube.com/watch?v=iFRvaYBqSpE

Как сделать шлифовальный ленточный станок

Чтобы сделать шлифовальный станок своими руками, потребуется учесть много моментов. Основой станка будет мощное основание, которое может выдержать вес оборудования и выполнят функцию демпфирования появляющейся вибрации. Каркас станины стоит скрепить при помощи сварки. Сверху прикрепите плиту, и в роли такой плиты можно применять ДСП, который в толщину не меньше 2.2 см. Далее на станину прикрепите электрический двигатель, причем его мощность не должна быть ниже рассчитанной ранее. Число оборотов мотора должно быть минимум 15 000 оборотов за 1 минуту. На якорь прикрепите редуктор для передачи вращения к ведущему барабану. Нужный диаметр будет зависеть от скорости вращения мотора, и это же определит скорость движения ленты при трении в момент трения о поверхность деталей.

Из чего делать основание (станину)

Каркас, к которому прикрепляют все остальные станочные элементы, является устойчивая, хорошая станина. Она должна быть с большим запасом прочности, а также обладать прекрасной массогабаритностными характеристиками. Ее делают из листовой стали, с толщиной не больше 0.5 см. Самыми приемлемыми считаются размеры сделанной своими руками станины примерно 50*18*2 см.  Для основания такого размера оптимальным размером рабочей площадки будет 18*16*1 см.  Для удобства будущей работ следует сделать разметку на рабочей площадке, и для крепления следует проделать три отверстия, а после при помощи трех болтов прикрепить все к станине.

Выбор и монтаж двигателя для станка

Выполненные расчеты и опыт использования такого рода устройство показывает, что электрический двигатель должен иметь мощность хотя бы 2.5 кВт, но никак не меньше. Частота вращения вала должна быть от 1 500 оборотов за 1 минуту и больше. От того, какая скорость вращения электрического двигателя, будет в ощутимой мере зависеть скорость движения абразивной ленты. Это сильно влияет на то, каким будет качество сборки. В свою же очередь скорость передвижения ленты будет влиять на диаметр обоих барабанов.  В роли готового устройства можно применят двигатель, который обычно используют для стиральных машинок. Можно также выбрать электрический двигатель и от другого хозяйственного агрегата, к примеру, очень мощного насоса или иного устройства, которое подходит по количеству оборотов и мощности.

Ведомый и ведущий барабан

Ведущий барабан нужно крепко зафиксировать на шкив электрического двигателя, а ведомый барабан будет закреплен на отдельной оси. Для того, чтобы обеспечивать свободное вращение между барабаном и валом следует прикрепить подшипники.

Лента для шлифования

При изготовлении мини шлифовального станка следует заранее позаботиться об абразивной ленте для шлифования. Обычно они имеют тканевую основу, и в качестве основы применяется бязь или другая, но похожая по плотности ткань. На поверхности материи с одной стороны при помощи особого клея наносят абразивную крошку, и в зависимости от размера зерна крошки она будет поделена на большие, средние, небольшие и нулевые.
