Особенности межсекционной мебельной стяжки, правила монтажа

Особенности крепления

Эксцентриковые стяжки для мебели состоят из таких частей:

• стойка (другое название – шток, может быть как саморезом, так и винтом);
• эксцентрик;
• футорка (выполняет функции гайки).

Иногда в комплекте есть втулка, она же муфта, чтобы вворачивать стержень не в древесину или пластик, а в нее. При большом диаметре стяжки добавляется пластиковая декоративная заглушка на лицевую сторону. Втулка увеличивает износостойкость и прочность – металлическая деталь не так расшатывается, как проделанное отверстие в ДСП. Так что лучше выбирать фурнитуру с муфтами, чтобы избежать поломок и продлить срок эксплуатации мебели.

Основа принципа действия достаточно проста: в круглое отверстие на мебели вставляется муфта, в нее вворачивается стойка, а эксцентрик соединяет их сбоку. Если сверху остается видна какая-то неэстетичная деталь, то надевается заглушка.

Преимущества использования:

1. Если минификс уже встроен в нужное место, вставлена втулка и эксцентрик, монтаж не займет много времени. Единственный инструмент, который может потребоваться, – плоская отвертка.
2. Данный тип фурнитуры очень износостойкий и выдерживает неоднократную сборку и разборку, при этом не разбалтывается, не теряет своих качеств и прочности.
3. С лицевой стороны стяжка незаметна и не портит дизайн изделия, увидеть ее можно только изнутри, да и здесь при необходимости используют заглушку.
4. Возможность крепить детали под разными углами (самые частые варианты – 90, 135 и 180 градусов).
5. Крепление добавляет жесткости всей конструкции.
6. Сокращение числа запчастей, например, если крепить столешницу напрямую к бокам, царги не понадобятся.
7. Долгий срок службы и способность удерживать большой вес.

Классификация мебельных сейфов, советы по их выбору К недостаткам относятся:

1. Относительно высокая стоимость. Эксцентриковый минификс дороже обычного конфирмата примерно в два раза. При использовании большого количества элементов такая разница может ощутимо повлиять на итоговую стоимость предмета мебели.
2. Одноэлементный конфирмат требует всего одного просверленного отверстия для установки, тогда как в случае применения минификса отверстий нужно три. Из-за этого установка мебельной стяжки несколько усложняется.
3. Время работы. Ввернуть евровинт гораздо быстрее.

Количество достоинств минификса перевешивает его мелкие недостатки, особенно когда речь идет о сборке качественной, долговечной мебели для собственного пользования.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется выполнять в этой очередности:

1. Завинтить эксцентриковый винт в фасадную поверхность ящика.
2. В выемки по обоим бокам отверстия под винт вставить шканты, уплотнить их молотком.
3. Вставить на шканты и шток боковую часть ящика.
4. Молотком помочь боковине плотно занять место.
5. Вставить до конца в паз в боковине эксцентрик.
6. Не прилагая невероятные усилия, провернуть эксцентрик до конца.
7. Повторить все действия с другой стороны.
8. Вставить в пазы днище ящика.
9. Евровинтами привинтить вязку ящика.
10. Скобосшивателем закрепить днище.
11. С боковой стороны дотянуть евровинты ключом.
12. Закрепить ручку.

Когда разметка под корпус минификса готова, приступаем к сверлению отверстия. Для этого нам понадобится дрель и сверло Форстнера диаметром 15мм. Чтобы сверло не скользило по детали во время сверления, нужно хорошо разметить шилом место сверления. Отверстие делаем на глубину 10мм не менее и не более. Сделаете меньше, и корпус минификса будет выступать над поверхностью детали. В таком случае нужно досверлить отверстие. Если сделаете отверстие большей глубины, то корпус минификса слишком сильно войдет вглубь детали, и качественно зафиксировать его будет тяжело. Но если такое случилось, то можно насыпать на дно отверстия немного стружки, и тем самым поднять корпус минификса до необходимого уровня.

Сфера применения

Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.

Основное назначение эксцентриковой стяжки — соединить детали под прямым углом. Такое соединение бывает:

• Г-образное;
• Т-образное.

Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:

1. В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
2. На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
3. В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
4. С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фиксируя соединение. Может использоваться простая отвертка, плоская или крестообразная, или шестигранный ключ.

Принцип скрепления деталей стяжкой со втулкой подобный. Различие заключается в том, что отверстие под основание винта выполняется сверлом 10 мм, в нем на клей ПВА закрепляется пластиковая втулка, куда вкручивается винт. Остальные этапы такие же, как и при использовании минификса без втулки.

Сборка мебели этим методом при наличии опыта подобной работы осуществляется просто и быстро.

Разберем, как работает этот тип крепления на примере сборки ящика для комода и непосредственно комода.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели

Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера

Последний позволяет выполнить присадку с максимальной точностью

Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная

О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье

Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Урок 34 — Эксцентриковая стяжка-минификс

Эксцентриковые стяжки различных модификаций, благодаря своим преимуществам, получили в последнее время широкое распространение.

Они являются оптимальным выбором для мебели, подвергаемой периодическим сборкам-разборкам, при этом соединения не разнашиваются, сохраняя свои свойства. Второй нишей, занимаемой эксцентриками, являются соединения, в которых нужно скрыть наличие фурнитуры (например, столешница или полка). Видимая же часть эксцентрика размещается внутри корпуса изделия в труднодоступных взгляду местах.

В данной статье мы рассмотрим как установить минификс

создание же стяжки на основе VB35 от Хеттих мы рассмотрим отдельно

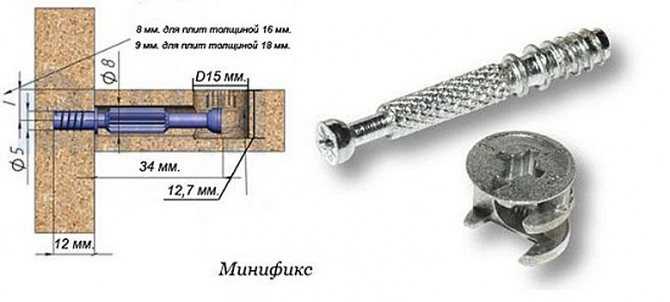

Эксцентрик-минификс состоит из трех деталей: штока, футорки и эксцентрика. В некоторых модификациях футорки отсутствуют, а шток заворачивается непосредственно в деталь (такое соединение менее стойкое к сборке-разборке, но зато проще в изготовлении).

 Для изготовления такой стяжки потребуется следующий инструмент:

Фреза Форстнера 15мм, сверла цилиндрические — лучше по дереву, но можно и по металлу 10 мм (или 5 мм при установке штока-самореза) и 7 мм, разметочный инструмент (карандаш, столярный угольник, в идеале – универсальный кондуктор).

В качестве примера приведу порядок установки 42-мм минификса-самореза.

На обеих заготовках отмечаем линию соединения (от края детали оно должно быть одинаковым L1=L2).

На пласти детали №1 размечаем отверстие под шток. Для этого отступаем от края половину толщины перпендикулярной детали. Для 16 мм ЛДСП – это будет 8 мм.

Засверливаем слепое отверстие диаметром 5 и глубиной 8-9 мм (на сверло желательно одеть ограничитель, например, резиновое кольцо). В случае с использованием футорок диаметр отверстия будет 10 мм при глубине 11 мм.

В это отверстие вкручивается шток (забивается футорка и вкручивается шток).

На пласти детали №2 размечаем отверстие под эксцентрик. Отступив по линии соединения 34 мм, (я для наглядности высверлил разметочное отверстие тонким сверлом) фрезой Форстнера сверлим слепое отверстие глубиной 11 мм . Обязательно сверление нужно производить на ровной твердой подложке, во избежание продавливания ламината сверлом с другой стороны.

На торце детали №2 по середине линии соединения сверлим отверстие диаметром 7 мм глубиной 30 мм (сверло должно провалиться в отверстие для эксцентрика).

Вставляем в отверстие эксцентрик (он должен быть утоплен полностью, заподлицо с поверхностью детали)

Составляем детали, погрузив шток в 7мм отверстие, затягиваем эксцентрик.

Соединение готово. Для большей прочности его желательно усиливать шкантами (я иногда в качестве шкантов использую простые полкодержатели-бочонки) На рисунках это заметно.

Далее мы перейдем к достаточно редкой, но интересной стяжке — VB35 от фирмы Blum

Эксцентриковый зажим своими руками. Эксцентриковый зажим своими руками из металла. Эксцентриковый зажим. Основание продольной части

Опубликовано 29 мая 2020 Рубрика: Механика |

Простой в изготовлении, обладающий большим коэффициентом усиления, достаточно компактный эксцентриковый зажим, являющийся разновидностью кулачковых механизмов, обладает еще одним, несомненно, главным своим преимуществом…

…– мгновенным быстродействием. Если для того, чтобы «включить – выключить» винтовой зажим часто необходимо сделать минимум пару оборотов в одну сторону, а затем в другую, то при использовании эксцентрикового зажима достаточно повернуть рукоятку всего на четверть оборота. Конечно, по усилию зажима и величине рабочего хода винтовые механизмы превосходят эксцентриковые, но при постоянной толщине закрепляемых деталей в серийном производстве применение эксцентриков чрезвычайно удобно и эффективно. Широкое использование эксцентриковых зажимов, например, в стапелях для сборки и сварки малогабаритных металлоконструкций и элементов нестандартного оборудования существенно повышает производительность труда.

Рабочую поверхность кулачка чаще всего выполняют в виде цилиндра с окружностью или спиралью Архимеда в основании. Далее в статье речь пойдет о более распространенном и более технологичном в изготовлении круглом эксцентриковом зажиме.

Размеры кулачков эксцентриковых круглых для станочных приспособлений стандартизованы в ГОСТ 9061-68*. Эксцентриситет круглых кулачков в этом документе задан равным 1/20 от наружного диаметра для обеспечения условия самоторможения во всем рабочем диапазоне углов поворота при коэффициенте трения 0,1 и более.

Рекомендации по установке

Сегодня предлагаются готовые гарнитуры, в состав которых входит комплект креплений, поэтому не придется их искать. В комплекте к приобретенному набору мебели прилагаются необходимые крепежные детали, но потребуется соответствующий инструмент. Следует заранее подготовить:

• шестигранники;
• крестовые отвертки;
• шуруповерт;
• сверло;
• дрель;
• гаечный ключ с соответствующей резьбой.

Если производитель заранее позаботился и сделал все отверстия, то сверлить ничего не придется – достаточно вкрутить винты, плотно закрепив их. В противном случае необходимо точно следовать инструкции: сделать предварительную разметку отверстий, затем просверлить их дрелью и только после этого крепить винты. От точности разметки зависит успех всего процесса установки.

Вкручивают нагели с помощью отвертки или шестигранника, можно использовать шуруповерт на малых оборотах. Следует очень плотно завинчивать гайку, чтобы две детали максимально прилегали друг к другу – от этого зависит внешний вид мебели и срок ее службы.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

• Шток (растекс)
• Эксцентрик (минификс)
• Пластиковая или металлическая втулка (в зависимости от производителя)
• Заглушка минификса (необязательно)

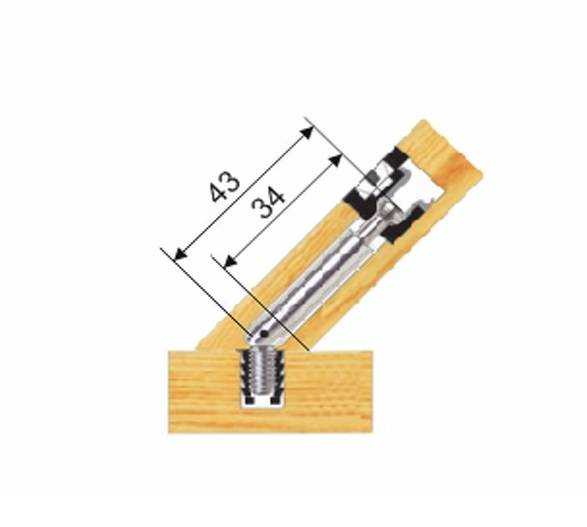

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Изготовление циркулярки

Подготовка заготовок

Нужно отметить пару моментов:

плоскостные продольные элементы делаются из , а не из массива сосны, как другие детали.

На 22 мм сверлим отверстие в торце под ручку.

Лучше это сделать с помощью сверления, но можно и просто набить гвоздем.

В циркулярной пиле, используемой для работы, используется самодельная подвижная каретка из (или как вариант можно сделать «на скорую руку» фальш-стол), который не очень жалко деформировать или испортить. В эту каретку в размеченное место заколачиваем гвоздь и откусываем шляпку.

В итоге получим ровную цилиндрическую заготовку, которую нужно обработать ленточной или эксцентриковой шлифмашинкой.

Делаем рукоятку – это цилиндр диаметром 22 мм и длиной 120-200 мм. Затем вклеиваем ее в эксцентрик.

Поперечная часть направляющей

Приступаем к изготовлению поперечной части направляющей. Она состоит, как было сказано выше из следующих деталей:

• Основание поперечной части;
• Верхняя поперечная прижимная планка (с косым торцом);
• Нижняя поперечная прижимная планка (с косым торцом);
• Торцевая (фиксирующая) планка поперечной части.

Верхняя поперечная прижимная планка

Обе прижимные планки – верхняя и нижняя имеют один торец не прямой 90º, а наклонный («косой») с углом 26,5º (если быть точным, то 63,5 º). Эти углы мы уже соблюли при распиловке заготовок.

Верхняя поперечная прижимная планка служит для перемещения по основанию и дальнейшей фиксации направляющей прижатием к нижней поперечной прижимной планке. Она собирается из двух заготовок.

Обе прижимные планки готовы. Нужно проверить плавность хода и удалить все дефекты, мешающие ровному скольжению, кроме того, нужно проверить плотность прилегания наклонных кромок; зазоров и щелей быть не должно.

При плотном прилегании прочность соединения (фиксация направляющей) будет максимальной.

Сборка поперечной всей части

Продольная часть направляющей

Вся продольная часть состоит из:

Этот элемент выполняется из по тому, что поверхность ламинированная и более гладкая – это уменьшает трение (улучшает скольжение), а также более плотная и прочная – более долговечная.

На этапе формирования заготовок мы уже напилили их в размер, осталось только облагородить кромки. Это делается с помощью кромочной ленты.

Технология кромления проста (можно даже утюгом приклеить!) и понятна.

Основание продольной части

А также дополнительно фиксируем саморезами. Не забываем соблюсти угол 90º между продольными и вертикальными элементами.

Сборка поперечной и продольной частей.

важно соблюсти угол 90º, так как именно от него будет зависеть параллельность направляющей с плоскостью пильного диска

Установка направляющей

Пришло время закрепить всю нашу конструкцию на циркулярный станок. Для этого нужно прикрепить планку поперечного упора к циркулярному столу. Крепление, как и везде, осуществляем на клей и саморезы.

… и считаем работу законченной – циркулярная пила своими руками готова.

Плюсы и минусы механизма

Главным положительным качества эксцентрикового механизма является простота эксплуатации. Помимо него устройство обладает следующими плюсами:

• для установки или снятия элементов, крепящихся при помощи эксцентрика, не потребуются специальные инструменты;
• возможность сменить пробитую камеру в полевых условиях;
• регулировать высоту сиденья просто.

Эксцентриковый зажим обладает рядом негативных характеристик:

• пружина внутри теряет свои свойства со временем использования, поэтому механизм становится менее надёжным;
• элементы, зафиксированные при помощи эксцентрика, легко украсть;
• рама складного велосипеда, закрепленная устройством, неустойчива к сильным ударам.

Как сделать своими руками

Самые простые конструкции стоят дешёво, и профессиональные мебельщики не озадачиваются самодельным изготовлением, а предпочитают покупать заводские модели. Но есть и такие мастера, которые хотят именно сделать такое устройство своими руками.

Для самостоятельного создания кондуктора необходимо воспользоваться чертежами, которых в интернете есть очень много. Своими руками можно сделать и простые конструкции для конфирматов и более сложные для шкантов.

Для производства требуется подготовить инструмент:

• дрель;
• классический набор инструментов для слесаря;
• сварка;
• болгарка.

Простейший кондуктор можно изготовить из подручных средств, которые в основном есть в любом хозяйстве, в мастерской на даче или гараже. Для его создания подойдут простейшие материалы, такие как арматура, металлические листы и деревянные бруски и т. п. Они позволяют существенно сэкономить средства при производстве подобного устройства.

Изготовление такого устройства следует проводить в несколько этапов:

• Из квадратной арматуры 10х10 миллиметров необходимо сделать несколько отрезков нужной длины.
• Отверстия, через которые будет проходить сверло, должно находиться на расстоянии 8 миллиметров от края арматуры.
• Согласно общепринятым нормам, расстояние между отверстиями должно быть 3.2 сантиметра, а диаметр отверстия при этом 5 миллиметров. Таким образом, создаётся петля из отверстий.
• Когда сделать ещё и дополнительные упоры, то пользоваться таким устройством будет значительно проще. Для его создания понадобится металлическая пластина толщиной в 1 миллиметр, а шириной 20 миллиметров. Пластину следует согнуть под углом 90 градусов, тогда крепить к общей конструкции. После закрепления всех элементов с помощи струбцины их необходимо надёжно соединить болтами.

Originally posted 2018-04-06 09:10:15.

Стяжка эксцентриковая: виды

Эксцентриковые стяжки состоят из эксцентрика, стойки и гайки (футорки). В зависимости от производителя, разделяют на:

• минификс;
• рондофикс;
• рафикс.

Фото 1 — ST01-46-1WZN-01 BOYARD

Крепеж минификс

Минификс используют для сборки мебели из ЛДСП. Чаще всего его применяют для мебели типа «разборка-сборка», которую часто перевозят с одного места на другое; либо для сезонной мебели — столы и диваны для веранд, мебель для пикника; либо в тех случаях, когда по дизайн-проекту на мебели или ее части с лицевой стороны не должно быть видимого крепежа.

Минификс — это полускрытый мебельный крепеж. В собранном виде просматривается только эксцентрик с внутренней стороны крепления.

Фото 2 — Минификс ДПЛИТ 16 мм D=15 мм, БОЛТ 34 мм без футорки

Преимущества МФ:

1. Быстрый монтаж. Сборка мебели из деталей с уже установленными минификсами не занимает много времени. Для сборки достаточно простой плоской отвертки.
2. Надежность. Такая фурнитура может выдержать много циклов «сборка-разборка» без потери качества и прочности соединения.
3. Эстетика. Крепления не видно с лицевой стороны. Эксцентрик можно установить в малозаметной части узла крепления.

Фото 3 — Минификс пластиковый с винтом Ø 25 мм Blum

Недостатки минификса:

1. Стоимость выше, чем у классического конфирмата. И в мебели, где много участков крепления деталей, большое количество минификсов может влиять на конечную стоимость всего изделия.
2. Сложная технология установки. Если при установке конфирмата необходимо сделать два крепежных отверстия, то при установке минификса таких отверстий уже понадобится три. Конфирмат — крепеж, состоящий из одного элемента. Минификс состоит из трех частей.

Фото 4 — Стальной крепеж

Крепежная фурнитура для мебели рондофикс

Рондофикс в сборке — это альтернативный вариант минификса. Его преимущество в мобильности и многократной сборке/разборке без повреждений мебельной фурнитуры и деталей. Монтаж такой же, как и у минификса.

Фото 5 — Крепежная фурнитура для мебели рондофикс (rondoRfix)

Эксцентриковая стяжка рафикс

Разберем процесс установки эксцентриковой стяжки на примере рафикса от компании Hettich. Она проще в установке, чем минификс, и позволяет монтировать полки на крепеж сверху, что очень удобно и выглядит аккуратнее.

Фото 6 — Рафикс VB 35/16 (никелированная)

Для установки нам потребуется:

• дрель с фрезой Форстнера 20 мм и сверлом 5 мм;
• столярный угольник и карандаш для разметки;
• молоток;
• отвертка.

Фото 7 — Рафикс эксцентрик + винт 6х11

Начнем присадку с полок. Откладываем от заднего края расстояние 50 мм и 250 мм (эти размеры мы потом перенесем на вертикальную стойку). От края полки проводим перпендикуляр и откладываем на нем 9,5+/-1 мм. Это будет центр сверления.

Фрезой Форстнера сверлим глухие отверстия глубиной 13 мм (обязательно приложить к торцу стяжку и посмотреть, достаточная ли получилась глубина). Ставим стяжку над отверстием, тщательно выравниваем (второй попытки не будет) и забиваем молотком или киянкой.

С полкой закончили, переходим ко второй части стяжки. На уровне центра предполагаемой полки проводим перпендикуляр. На нем от задней части откладываем те же расстояния, что и на полке (50 и 250 мм). Рассверливаем их 5 мм сверлом — отверстия глубиной 8 или 11 мм (в зависимости от вида ввинчиваемого штока).

Закручиваем штоки в полученные отверстия. Совмещаем полку со стойкой, заводим штоки в пазы эксцентриков и заворачиваем последние. Полка при этом плотно притягивается по месту.

Фото 8 — Messan Raffix Hafele D20 мм белая с эксцентриком + винт D6x7.5 мм

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Увеличить

Рис.14.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Увеличить

Рис.15.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Увеличить

Рис.16.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Увеличить

Рис.17.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Увеличить

Рис.18.

Минификс

Автор	Текст сообщения
admin Сообщений: 27	19.04.2014 18:16   Эксцентриковые стяжки или минификсы, благодаря своим преимуществам, получили широкое распространение. Преимущества минификса: Может выдержать очень много циклов «сборка-разборка» без потери качества и прочности соединения. Минификсы, эксцентрики. Установка минификса. Не видим с лицевой стороны. Недостатки минификса: Сложная, относительно конфирмата, присадка отверстий для дальнейшего монтажа. Если при установке конфирмата необходимо сделать два присадочных отверстия, при установке минификса таких отверстий уже понадобится три. Различаются по: · Диаметру и высоте эксцентрика (для плит толщиной: 12, 15, 16, 18, 19 и 22мм); · Длине дюбеля (зажимной размер 20 или 30мм); · Типу крепления стойки — может быть винт, саморез или распорный; · Типу муфты (футорки).
admin Сообщений: 27	27.04.2014 10:24
admin Сообщений: 27	27.04.2014 10:56
admin Сообщений: 27	27.04.2014 12:03

Вы не можете добавить сообщение.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

1. Экономный вариант стяжки, ведь его используют много раз.
2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
3. Готовая мебель становится жестче.
4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

1. Подобные конструкции не каждому по карману.
2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.
