Как своими руками собрать индукционную печь для плавки металла в домашних условиях

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы

Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность

Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Технология изготовления мини-плавильни

Смешиваем песок и гипс в пропорции 1:1 с небольшим запасом, т. к. нехватка смеси равносильна браку.

Отмериваем ингредиенты пластиковым ведром и засыпаем в металлическое. Тщательно смешиваем песок и гипс, добавляем воды и перемешиваем содержимое до исчезновения комочков и возникновения однородной массы.

Теперь, используя пластиковое ведро, формируем центр плавильни. Для этого вдавливаем его в раствор, вращая в разные стороны, для облегчения погружения, и качества формировки внутреннего объема плавильни.

Чтобы микст из песка и гипса не выдавливал пластиковое ведро, заливаем в него воду или укладываем песок или камни. После стабилизации пластикового ведра в растворе, и пока он не схватился, сглаживаем неровности и убираем излишки. Обтираем кромки ведер и наружную поверхность металлического ведра тканевыми салфетками, смоченными в воде. Выждав 1 час, извлекаем пластиковое ведро из схватывающейся массы. При удачном стечении обстоятельств оно останется целым, иначе ведро придется вытаскивать по частям, используя клещи. После этого, удаляем изнутри печи мелкие частицы, крошки и заглаживаем образовавшиеся неровности и острые кромки.

Пока стенки мини-плавильни высыхают, из стальной трубы делаем устройство для подачи теплоэнергии и воздуха внутрь плавильни. Подбираем сверлильную коронку, устанавливаем ее в патрон дрели для высверливания сбоку плавильни отверстие под нужным углом. Вначале в заранее намеченной точке с помощью дюбеля и молотка пробиваем отверстие. Вставляем в него центрирующее сверло коронки и сверлим под нужным углом с помощью дрели.

В окончательном варианте в это отверстие вставляется трубка с приваренным трубным отводом, через который в плавильню будет подаваться и тепловая энергия для разогрева печи.

Приступаем к изготовлению крышки для плавильни. Заготавливаем будущие ее ручки, сгибая молотком металлические крючки, зажимаемые в тиски. Засыпаем в пластиковый тазик нужного диаметра в той же пропорции (1:1) песок и гипс. Смешиваем компоненты, удаляя случайно попавшие камешки и мусор. Заливаем воду и перемешиваем содержимое тазика до получения однородной массы. После небольшой выдержки, по центру выравненного раствора вдавливаем стальную тарелку нужного диаметра и глубины, слегка поворачивая влево и вправо, и потряхивая тазик с содержимым. Пока раствор полностью не отвердел, устанавливаем заранее согнутые крючки, которые будут выполнять функции ручек крышки.

Горн для плавки алюминия своими руками

Алюминий используется при производстве деталей в кузнечном деле. Особенностью подобного сплава можно назвать то, что имеет небольшой вес, высокую степень пластичности, хорошую проводимость тепла и электроэнергии.

При всех подобных качествах рассматриваемый сплав можно назвать легкоплавким материалом, что значительно повышает его популярность. Для проведения работ по созданию деталей из алюминия путем доведения сплава до пластичного состояния используют горн.

На протяжении многих лет люди рассматривали вопрос того, как сделать горн для плавки алюминия и результатом огромного количества попыток стали конструкции, которые можно создать своими руками.

Самодельный горн для плавки алюминия

Предназначение и классификация

Горн для плавки металла – печь, которая использовалась в кузнечном деле на протяжении многих лет. Однако небольшой показатель КПД определил то, что его не стали применять при производстве изделий из рассматриваемого сплава в промышленности.Существует следующая классификация:

1. По типу корпуса: открытый и закрытый. Открытый имеет полностью открытую верхнюю часть. Закрытый вариант исполнения имеет закрытый верх.
2. По месту установки: стационарный и персональный кузнечный.

Горн закрытого типаГорн открытого типа

Для отведения газообразных продуктов горения создается специальная труба, если работа проводится в помещении. Открытый тип не имеет трубы, так как продукты горения уходят без их отвода.

Общий принцип работы

Своими руками при использовании подручных материалов можно создать эффективную систему, которая позволит провести кузнечные работы. Существует огромное количество видов конструкции, которые создают своими руками. Профессиональный горн имеет следующие элементы:

1. стол изготавливают из огнеупорного материала;
2. есть топливник с колосниковой решеткой;
3. воздушная камера для повышения эффективности горения топлива;
4. воздушный дренаж с подающим воздуховодом;
5. вентиль для регулирования подачи воздуха;
6. шатер;
7. окно для подачи заготовок;
8. зонт;
9. дымоход;
10. горнило;
11. закалочная баня;
12. газовоздушная камера.

Пример устройства печи для плавки алюминия

Рассматриваемый тип кузнечного оборудования можно назвать классическим горном, который используется в кузнечном деле. Создать его своими руками довольно сложно, но можно провести создание более простой конструкции для плавки алюминия.

Своими руками лучше провести изготовление с использованием подручных материалов. Мини горн из 6 кирпичей подойдет для получения различных деталей, которые используются при украшении металлических вещей, ведра или других деталей.Процесс создания можно разделить на следующие этапы:

Корпус создаем из шамотного кирпича. Подобный кирпич может переносить воздействие большой температуры на протяжении длительного времени

При выборе кирпича следует обращать внимание на то, что он не должен иметь повреждений, дефектов. Это связано с тем, что трещины приведут к потере тепла

Полки колосников решетки создаем из обрезков стальных труб

Стальные трубы должны быть небольшого диаметра. Использовать варианты из плавкого материала нельзя. Колосники изготавливает из стальных полосок, толщина которые 4-6 миллиметров. Колосник закручиваем на угол винтом. Топливом может служить уголь или кокс. Розжиг, как правило, проводится при помощи паяльной лампы. Также можно использовать и газовую горелку. Окно под сопло необходимо создать при использовании паяльной лампы. Это связано с тем, что горн излучает много тепла, которое может привести к взрыву резервуара лампы.

Использовать подобный вариант исполнения, который можно быстро создать своими руками, следует исключительно на открытом воздухе, так как зонта с дымоходом нет. Во время проведения плавки выделяется большое количество продуктов горения.

При рассмотрении вопроса того, как сделать горн для плавки алюминия, отметим возможность создания и переносных вариантов исполнения. Примером можно назвать переносной вариант исполнения из гусятницы, которые с дополнительными элементами устанавливаются на общее основание. Футеровка представлена шамотным мергелем с шамотным песком. Другим элементом конструкции можно назвать систему подачи воздуха в гусятницу, для чего можно использовать, к примеру, ручную сирену. Работать он может на коксе или древесном угле.

, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Литейная форма

Если требуется только отлить чистый алюминий для припоя, то литейная форма не нужна. Достаточно использовать стальной лист, на котором расплавленный металл остынет. Но если нужно отлить хотя бы простенькую деталь, то понадобится литейная форма.

Литейную форму можно сделать из скульптурного гипса, именно гипса, а не алебастра. Жидкий гипс заливается в смазанную маслом форму, ему дают немного застыть, периодически встряхивая, чтобы вышли пузырьки воздуха, вставляют в него модель и накрывают второй емкостью с гипсом. В удобном месте нужно в гипс вставить цилиндрический предмет, чтобы в итоге в форме появилось отверстие, так называемый канал, в который будет заливаться расплавленный алюминий. Когда гипс окончательно застынет, две части формы разъединяются, вынимается модель, и форма с готовым слепком соединяется опять.

Изготовить литейную форму можно и из смеси 75 % формовочного песка, 20 % глины и 5 % каменноугольного песка, которая засыпается в специальный ящик из досок и трамбуется. В утрамбованную землю отжимается модель, получившийся отпечаток присыпается тальком и графитом (угольной пылью), чтобы остывшую алюминиевую деталь можно было легко отделить от формы.

Принцип индукционного нагрева

Для того чтобы металл перешел из одного агрегатного состояния в другое требуется нагреть его до достаточно высокой температуры. При этом у каждого металла и сплава своя температура плавления, которая зависит от химического состава и других моментов. Индукционная плавильная печь проводит нагрев материала изнутри при создании вихревых токов, которые проходят через кристаллическую решетку. Рассматриваемый процесс связан с явлением резонанса, который становится причиной увеличения силы вихревых токов.

Принцип действия устройства имеет следующие особенности:

1. Пространство, которое образуется внутри катушки, служит для размещения заготовки. Использовать этот метод нагрева в промышленных условиях можно только при условии создания большого устройства, в которое можно будет поместить шихту различных размеров.
2. Устанавливаемая катушка может иметь различную форму, к примеру, восьмерки, но наибольшее распространение получила спираль. Стоит учитывать, что форма катушки выбирается в зависимости от особенностей заготовки, подвергаемой нагреву.

Индукционный нагрев

Для того чтобы создать переменное магнитное поле устройство подключается к бытовой сети электроснабжения. Для повышения качества получаемого сплава с высокой текучестью применяются высокочастотные генераторы.

Как выполняют плавку металла в печи?

Плавку металла выполняют следующим образом. При помощи маленькой лопатки (в центре печки) в графитовом порошке надо сделать небольшую лунку, положить туда металлический лом и закапать его.

Если куски металла, подлежащего плавке, имеют различные размеры, то прежде всего укладывают большой кусок. После того как он расплавится, кладут мелкие кусочки.

Для того чтобы проверить, расплавился ли уже металл, можно немного покачать агрегат. Если порошок будет колыхаться, значит, металл расплавился.

После этого надо подождать, когда заготовка остынет, затем перевернуть ее на другую сторону и опять расплавить.

Такую процедуру нужно повторять несколько раз, до тех пор, пока металл не примет форму шара. В этом случае считается, что плавка металла выполнена качественно.

Схема высокочастотной установки для плавки металлов.

Если необходимо расплавить опилки или металлическую стружку недорогих металлов, надо засыпать их в лунку порошка и выполнять обычную плавку.

Более дорогие или драгоценные металлы надо положить в стеклянную ампулу из-под лекарственных препаратов и плавить вместе с этой ампулой. При этом на поверхности расплавленного металла образуется пленка из стекла, которую легко можно удалить, поместив его в воду.

Металлы, которые плавятся легко, нужно класть в железную посуду. Если нужно выполнить сплав различных металлов, то в печь кладут сначала металл, который хуже плавится. После того как он расплавится, добавляют легкоплавкий. Например, для получения сплава меди с оловом надо сначала поместить в порошок медь, а потом – олово. Для получения сплава меди и алюминия плавят сначала медь, а потом – алюминий.

В данном устройстве можно плавить такие металлы, как олово, железо, медь, алюминий, никель, серебро, золото. После плавки металла его подвергают ковке. Его куют на наковальне при помощи молотка. При этом надо часто раскалять заготовку на огне докрасна, а затем снова ковать молотком. После этого металл помещают в холодную воду, а затем снова обрабатывают молотком, пока заготовка не приобретет необходимые размеры.

https://youtube.com/watch?v=2ETXpyLEmQY

Ни в коем случае нельзя расплавлять такие металлы, как свинец, магний, цинк, кадмий, мельхиор, так как, выгорая, они образуют очень токсичный желтый дым, который губительно действует на здоровье человека. Нельзя плавить серебряные контакты от реле и других приспособлений, потому что они содержат до 50% кадмия.

Разновидности оборудования

Широкое применение получили только два типа печи: тигельные и канальные. Они обладают сходными преимуществами и недостатками, отличия заключаются лишь в применяемом методе работы:

1. В тигельный тип печи приходится проводить загрузку каждой порции шихты отдельно. Принцип работы устройства заключается в следующем: металл загружается внутрь индуктора, после расплавки он сливается и проводится загрузка новой порции. Как правило, подобная модель приобретается для небольших мастерских, когда работа ведется с небольшим количеством сырья.
2. Канальные отличаются тем, что позволяют проводить плавку металла непрерывно. Конструкция позволяет проводить погрузку новой порции металла и слив уже расплавленного во время работы. Недостатком можно назвать лишь то, что трудности возникают на момент слива, так как канал слива должен быть заполнен.

Большей популярностью пользуется тигельная разновидность индукционных печей. Это связано с их высокой производительностью и простотой в эксплуатации. Кроме этого, подобную конструкцию при необходимости можно изготовить самостоятельно.

Самодельные варианты исполнения встречаются довольно часто. Для их создания требуются:

1. Генератор.
2. Тигель.
3. Индуктор.

Опытный электрик при необходимости может сделать индуктор своими руками. Этот элемент конструкции представлен обмоткой из медной проволоки. Тигель можно приобрести в магазине, а вот в качестве генератора используется ламповая схема, собранная своими руками батарея их транзисторов или сварочный инвертор.

Использование сварочного инвертора

Печь индукционная для плавки металла своими руками может быть создана при применении сварочного инвертора в качестве генератора. Этот вариант получил самое широкое распространение, так как прилагаемые усилия касаются лишь изготовления индуктора:

1. В качестве основного материала применяется тонкостенная медная трубка. Рекомендуемый диаметр составляет 8—10 см.
2. Трубка изгибается по нужному шаблону, который зависит от особенностей применяемого корпуса.
3. Между витками должно быть расстояние не более 8 мм.
4. Индуктор располагают в текстолитовом или графитовом корпусе.

После создания индуктора и его размещения в корпусе остается только установить на свое место приобретенный тигель.

Применение транзисторов

Подобная схема довольно сложна в исполнении, предусматривает применение резисторов, нескольких диодов, транзисторов различной емкости, пленочного конденсатора, медного провода с двумя различными диаметрами и колец от дросселей. Рекомендации по сборке следующие:

1. При применении рассматриваемой схемы конструкция будет сильно нагреваться. Именно поэтому следует использовать эффективное охлаждение.
2. Приобретенные конденсаторы собираются в одну схему для получения батареи.
3. В качестве основы для индуктора применяются дроссельные кольца. На них наматывается ранее приобретенная медная трубка диаметром около 1 мм. Количество витков определяет то, какой мощностью будет самодельная печь. Рекомендуемый диапазон от 7 до 15 витков.
4. На предмет цилиндрической формы наматывается вторая медная трубка, диаметр которой должен быть около 2 мм. Стоит учитывать, что концы этой трубки следует оставлять большими, так как они будут использоваться для подключения к источнику питания.
5. В качестве источника питания можно использовать аккумулятор с мощностью 12 В.

Созданная схема помещается в текстолитовый или графитовый корпус, которые являются диэлектриками. Схема, предусматривающая применение транзисторов, довольно сложна в исполнении. Поэтому браться за изготовление подобной печи следует исключительно при наличии определенных навыков работы.

Печь на лампах

В последнее время печь на лампах создают все реже, так как она требует осторожности при обращении. Применяемая схема проще в сравнении со случаем применения транзисторов

Сборку можно провести в несколько этапов:

1. В качестве генератора тока применяются 4 лучевые лампы, которые соединяются при параллельном подключении.
2. Применяемая проволока из меди должна соединяться по спирали. Создаваемые витки должны иметь диаметр от 8 до 16 см, расстояние между ними не менее 5 миллиметров. Стоит учитывать, что понадобится довольно большое количество проволоки, так как внутри витков должен поместиться тигель.
3. Создаваемая спираль помещается в корпус из материала, который не проводит электрический ток.
4. Повысить эффективность схемы можно при дополнительном подключении подстроечного конденсатора.

Применяемые ламы должны быть защищены от механического воздействия.

Способы нагрева

Если требуется переплавить за раз более 150-200 г металла, то к тиглю понадобится соорудить и тигельную печь, иначе добиться однородности расплава и высокого качества отливки будет очень трудно. Исключение – легкоплавкий и легко восстанавливающийся свинец: его за один раз в домашних условиях можно переплавить до 20-30 кг. Относительное исключение – цинк для горячей оцинковки, его расплава в тигле без печи может быть до 2-2,5 кг, но поверх него обязательно нужно сыпать буру, чтобы зеркало расплава было полностью покрыто ее кипящим слоем. Стальной крепеж бросают в расплав сквозь слой буры.

Оптимальный во всех отношениях способ нагрева тигля в печи – газом, поз. 1 на рис., но газовая тигельная печь достаточно сложное сооружение, хотя и вполне может быть изготовлена самостоятельно. Наиболее подходящий тигель для газовой печи – керамический графитированный, т.к. его материал обладает довольно высокой теплопроводностью. При особо высоких требованиях к чистоте металла лучше использовать керамический нейтральный тигель. При пониженных для легкоплавких металлов – чугунный, как лучше проводящий тепло и тем самым экономящий топливо. Графитовые тигли в газовую печь ставят, только если требуется сильное восстановление старого окисленного металла, а опасность науглероживания несущественна, напр., при переплавке извлеченного из земли серебра на аффинаж

Способы плавки металла в тигле

Для легкоплавких металлов часто наиболее экономичной оказывается электрическая тигельная печь, поз. 2; она может быть т. наз. омической (с нагревом нихромовой спиралью) или индукционной, с нагревом от генератора электромагнитных колебаний, см. ниже. В индукционной печи применимы только керамические нейтральные или, в ограниченных пределах, графитированные тигли.

Если тигель боле чем на 2-2,5 кг металла, то тигельную печь по правилам безопасности нужно делать опрокидывающейся (поз. 3), т.к. и 1 кг пролитого на пол расплава это уже большая беда. Металл в мелких ювелирных тиглях, наоборот, предпочтительно греть без печи, непосредственно пламенем горелки, поз. 4. В таком случае тигель все время плавки удерживают специальным пружинным захватом, поз. 5 и 6.

Примечание: серебро и его сплавы, а также свинец на грузила, в домашних условиях в количестве до 15-20 г можно плавить, используя вместо тигля… ложку из пищевой нержавейки, см. рис. справа. Для безопасности тогда надо сделать к губкам тисков прокладки с продольными пропилами под ручку ложки. Пламя – исключительно газовое; бензиновое может сжечь ложку.

Электронагрев

Омические тигельные печи используются в основном для плавки свинца или олова. Для более тугоплавких металлов они оказываются неэкономичными, но свинца в домашней тигельной электропечи за раз можно переплавить до 20 кг; как самому сделать электрический тигель для плавки свинца см. напр. видео:

Видео: электрический тигель для плавки свинца

https://youtube.com/watch?v=NcqOpDRNhpM

Плавка алюминия в тигле, оказывается выгоднее индукционная вследствие его высокой электропроводности, но с медью этот фокус уже не проходит – ее температура и скрытая теплота плавления много больше. При индукционном способе плавки металл греют вихревые токи Фуко, для чего тигель с ним помещают в ЭМП катушки из толстого медного провода, питаемой переменным током от генератора электромагнитных колебаний. Как сделать своими руками генератор для индуктивного нагрева небольших количеств металла, напр., на безделушки, описано в других материалах, или, к примеру, см. след. видео руководство.

Видео: индукционный нагрев своими руками

Индукторная тигельная печь для плавки алюминия

С увеличением количества переплавляемого металла не только растет необходимая мощность генератора, но и падает оптимальная его частота, это сказывается т. наз. поверхностный эффект (скин-эффект) в металле. Если 100-200 г алюминия можно переплавить в ЭМП от любого самодельного генератора для индуктивного нагрева, то установка на 1,5-2 кг дюраля или магниевого сплава представляет собой уже солидное сооружение, см. рис. справа. Если вы намерены работать с алюминием, то хорошенько подумайте – а стоит ли нечто подобное городить? Не проще ли выйдет мини газовая печь для плавки небольших количеств алюминиевых сплавов, см. напр. ролик

Процесс изготовления самодельной плавильной печи

Можно изготовить плавильную печь своими руками. Ее размеры составят 100х65х50 мм. В такой конструкции можно расплавить 70-80 г серебра или другого металла. Такие возможности для самодельного плавильного устройства являются очень хорошими.

Материалы и инструменты:

• щетки от электрического мотора высокой мощности;
• графит;
• электродные стержни, используемые в дугоплавильных печах;
• провод из меди;
• гвозди;
• слюда;
• цементная плитка;
• кирпич;
• металлический поддон;
• углеграфитовый порошок;
• тонкопроводящий провод;
• трансформатор;
• напильник.

Схема плавильной печи из трансформатора.

Чтобы изготовить плавильную печь своими руками, для электродов можно применить щетки от электромотора высокой мощности. В них имеется отличный токоподводящий провод.

Если вы не сможете приобрести такие щетки, то их можно выполнить своими руками из куска графита. Можно использовать стержень-электрод, который применяется в дугоплавильных печах.

По бокам в этом стержне надо сделать 2 отверстия, имеющие диаметр 5 мм, затем для придания прочности аккуратно забить туда гвоздь, подходящий по размеру. Для улучшения контакта с графитовым порошком при помощи напильника надо выполнить сетчатую насечку на внутренней поверхности этих электродов.

Для изготовления внутренней поверхности стенок печки используют слюду. Она имеет слоистую структуру и поэтому может быть использована как хороший теплоизолирующий экран.

Снаружи поверхность конструкции надо покрыть цементной или асбестовой плиткой, которая имеет толщину в 6-8 мм. После монтажа стенок их надо обвязать медной проволокой.

В качестве изолирующей подставки для устройства нужно использовать кирпич. Снизу устанавливают металлический поддон. Он должен быть эмалированным и иметь по бокам бортики.

Затем надо изготовить углеграфитовый порошок. Его можно приготовить из ненужных стержней. Работу лучше выполнять напильником или ножовкой по металлу.

Схема муфельной печи для плавления.

При использовании печки графитовый порошок постепенно выгорает, поэтому его нужно иногда досыпать.

Для работы устройства используют понижающий трансформатор с напряжением в 25 В.

При этом сетевая обмотка трансформатора должна иметь 620 витков медного провода, который имеет диаметр 1 мм. В свою очередь, понижающая обмотка должна иметь 70 витков медного провода. Этот провод должен иметь изоляцию из стекловолокна и прямоугольное сечение размерами 4,2х2,8 мм.

Сборка индуктора

Нагревательным элементом тигельной плечи в домашних условиях обычно является индуктор. Он имеет цилиндрическую форму с полостью внутри. В эту полость и помещается самодельный тигель с металлической стружкой. Индуктор изготавливается из огнеупорного материала, внутри него обмотка из проволоки, чаще всего используется медная проволока. При помощи специального генератора в эту обмотку подается ток, который и создает электромагнитное поле. Что, в свою очередь, создает вихревой ток в тигле и в помещённом в него металле. Они и плавят стружку. Сам индуктор собирается из 4 электронных ламп с параллельным соединением. Такой индуктор можно подключить к обычной розетке.

Есть еще один вариант сборки индуктора своими руками из электромагнитного сердечника и двух слоев обмотки. Первый слой – 10 витков медной проволоки с толщиной 4 мм, а второй – один виток, материалом для которого служит металлическая пластина с сечением 15*5 миллиметров. Электромагнитный сердечник имеет П-образную форму и представляет собой набор стальных пластин. Вокруг пластин делается первая обмотка, которая помещается в изолированный корпус, вторичная обмотка соединяет сердечник и металлические бруски, между которыми должно быть расстояние равное размерам тигля. Вся эта конструкция помещается в корпус печи.

Итак, получается печь, в которой расположен индуктор. От индуктора идут провода к розетке. В эту печь помещается тигель таким образом, чтобы замкнуть собой бруски. Если он помещен правильно, то раздаться гудение, сообщающее о том, что появилось напряжение и плавление началось. Если звука нет, то при помощи ручки нужно подвинуть тигель до полного замыкания цепи.

Электрическая печь для плавки алюминия своими руками

Приветствую любителей помастерить, сегодня мы рассмотрим, как изготовить простую и надежную электрическую печь для плавки алюминия. Помимо этого такую печь можно использовать для отжига стали, а также для закалки. Нагревательный элемент в печи стоит на 1800 Ватт, печь оснащена термометром, а температура регулируется цифровым устройством. Собрано все просто и из доступных материалов. Если вас заинтересовал проект, предлагаю изучить его более детально!

Список материалов:— жаростойкий кирпич (J23);— жаростойкий цемент;— железные уголки;— болт и гайки;— контроллер REX-C100FK02-V*AN AC 230V ;— датчик температуры 0-800C ;— твердотельное реле Fotek SSR-25DA ;— электрическая конфорка 1800 Вт;— дверная петля; — колесики;— листовое железо.

Процесс изготовления печи:

Шаг первый. Нагревательный элементПервым делом найдем подходящий нагревательный элемент. Для таких целей автор использовал старую электрическую конфорку на 1800 Ватт. Мощности устройства вполне хватает, чтобы получать температуру порядка 800 градусов Цельсия, на такую температуру печь выходит чуть более чем через час.

Шаг второй. Основное тело печиДалее соберем основное тело печи, тут нам понадобится огнеупорный кирпич марки J23. Особенность этого кирпича в том, что он мягкий и легкий, такой материал без проблем режется ножовкой.

Для тела печи понадобится 10 кирпичей, их автор обрезает под углом 17 градусов, чтобы сложить нужную геометрическую фигуру (десятиугольник).

Далее нам понадобится жаростойкий цемент, такой обычно используют при строительстве печей. Склеиваем на нем кирпичи сперва попарно, а потом собираем и цельную конструкцию.

Шаг третий. Основание и нагревательДалее в нижнюю часть печи устанавливается нагреватель, для начала нам нужно сделать под него посадочное место. Убираем лишнее количество материала напильником, чтобы конфорка зашла в печь.

Также изготавливаем и донышко для печи, склеиваем для таких целей три огнеупорных кирпича. Когда раствор засохнет, вырезаем на основании выступ, который будет заходить внутрь печи. Автор работает ножовкой и стамеской. Вот и все, теперь устанавливаем конфорку и приклеиваем основание к печи на раствор.

Помимо этого для крышки нужно сделать пробку, ее автор выточил из жаропрочного кирпича. Пробка нужна для горловины, через которую будет загружаться алюминий для расплавки. Обязательно нужно сделать также запирающий механизм для крышки, чтобы все закрывалось герметично. Запирающее устройство изготовлено из болта и гаек, привариваем к болту длинную ручку с этим моментом закончили.

Шаг шестой. КолесикиХоть печь у нас будет и не слишком тяжелой, для ее удобной транспортировки к ней можно прикрепить колесики. Используем небольшие колеса для тележек, которые могут вращаться вокруг своей оси. В раме сверлим отверстия и нарезаем резьбу, теперь колесики можно прикрутить винтами. Если колесо поломается, его можно будет легко заменить.

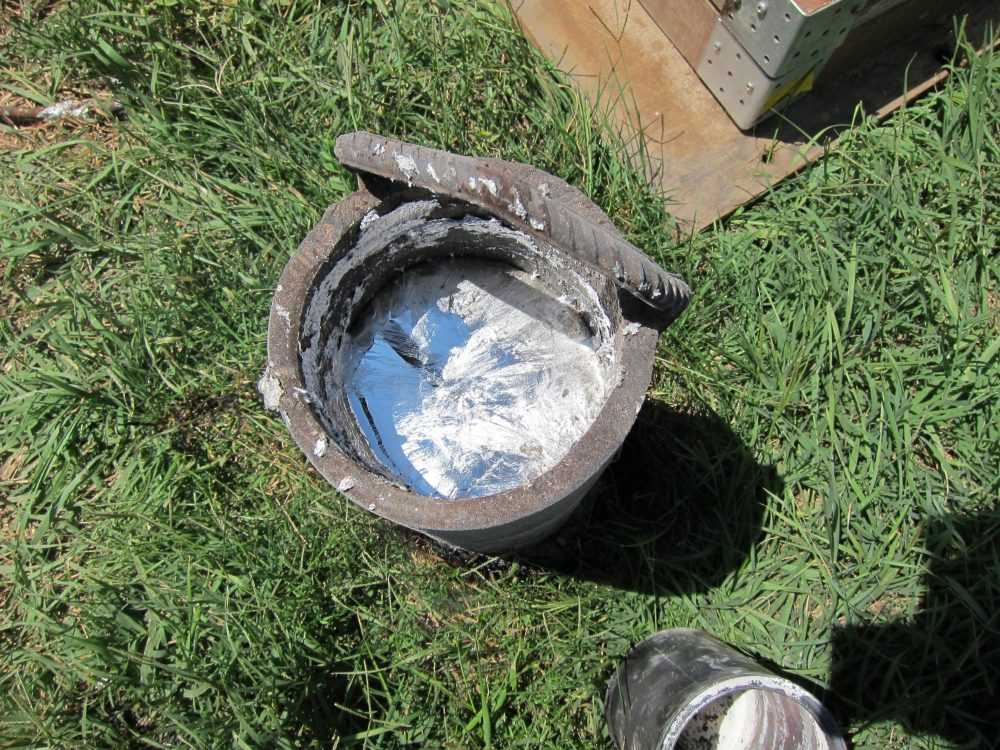

Шаг восьмой. ИспытанияПечь готова, осталось сделать для нее тигель, автор его сварил из толстостенной железной трубы. Не забудьте сделать на тигле носик для удобного выливания раскаленного металла.

Запускаем печь, ждем ее разогрева, на необходимую температуру печь выходит уже через час, корпус печи при этом нагревается, но не сильно. Теперь снимаем пробку и через горловину загружаем алюминий для расплавки. Это могут быть банки из под напитков, стружка и другой источник алюминия. В процессе желательно помешивать алюминий.

Когда алюминий расплавится, его можно выливать в нужную форму, не забывайте о технике безопасности, жидкий алюминий разогрет до 800 градусов! Автор заливает металл в формы, в итоге получаются заготовки, используемые для работы на токарном станке. Аналогично можно отливать разные изделия, детали для самоделок и так далее.

Шаг 4: Пропиливаем в кирпичах пазы

Теперь, при помощи ножовки, я делаю пропилы вдоль длины кирпича и расстояние между ними (на глаз) равно примерно 5-7 мм. Материал поддаётся очень легко и все пропилы можно сделать примерно за 5 минут, даже более того, это заняло настолько много времени, потому что я пилил аккуратно, стараясь максимально приблизиться к нарисованным радиусам. Я начинал пилить, затем проверял, насколько я близко подошел к линиям.

Еще раз повторюсь, что не обязательно всё делать идеально – вы можете слегка выйти за пределы линии, просто уделите этому процессу ваше внимание. Не забудьте одеть защитные очки, перчатки и респиратор, так как материал кирпича не очень полезен для здоровья, а распиловка производит очень мелкий порошой, который может попасть вам в легкие

Виды

Печи, используемые в промышленности, очень дорого стоят. Их цена составляет тысячи и десятки тысяч долларов. Кроме этого, такие агрегаты занимают непозволительно много места. Алюминий является самым распространённым металлом на Земле, поэтому промышленность в данном направлении продвинулась далеко вперёд. Существует множество типов плавильных печей. Например, наклонные цилиндрические печи, печи с ревербационным тиглем, печи карусельного типа и другие.

Но как поступить, если необходимо изготовить какую-либо деталь в домашних условиях, а возможности заказать её по той или иной причине нет? Отличную мини-печь совершенно несложно изготовить и своими руками, причём, для этого, в основном, не нужно будет искать какие-то специфические материалы, детали и приборы. Большинство из них найдётся практически у каждого дома, в гараже или же на даче.

В сущности, принцип работы всех самодельных печей прост и однотипен. Различия, как правило, лишь в их некоторых конструктивных особенностях. В некотором объёмном термостойком сосуде разжигаются древесные угли (это наиболее удачный вариант топлива для плавки алюминия), в которые или над которыми в тигле размещается сам металл. В качестве тигля может выступать, например, обрезанный корпус огнетушителя, либо даже обыкновенный стальной чайник. Для увеличения температуры углей необходим качественный обдув воздухом со всех сторон (чтобы алюминий разогревался в ёмкости равномерно). Как правило, кислород подаётся через трубу вниз «колодца». Тягу же создать может обыкновенный пылесос, двигатель от старой вытяжки, кулер или даже фен. В принципе, это необходимые условия для создания своеобразной мини плавильни своими руками.

В качестве формы для отливки деталей обычно выступает гипс. Если же необходимо отлить обыкновенную цилиндрическую болванку из алюминия, подойдёт и кусок обрезанной стальной трубы. Рассмотрим наиболее интересные и простые конструкции мини печей.
