Ваймы своими руками - пошаговая инструкция по изготовлению

Склейка щита из заготовок, соединённых рейками

Если
клеить щит из фугованных досок, то возникнут трудности:

зажатые струбциной заготовки могут «разъехаться» и получится ступенька;
ступеньку можно убрать только рейсмусом или длительной шлифовкой.

Этих недостатков нет при соединении деталей щита на вставленную рейку. Для работ выбирают следующий порядок:

1. Готовят
40‒миллиметровые доски. Они должны быть гладкими и одинаковой толщины.

2. Из
досок выкладывают щит и карандашом рисуют базу. Отметка базы нужна, чтобы делать
пропилы с нужной стороны и для правильной сборки досок в щит.

Отметка базы на щите

3. На каждой заготовке циркулярной пилой делают с двух сторон пропилы глубиной 9 мм. У заготовок, размещённых по краям щита, делают по одному пропилу.

Заготовки с пазами

4. Из
обрезков древесины нарезают рейки, которые на 1 мм тоньше ширины пропила, а
шириной на 1 мм меньше, чем глубина пропилов в двух досках, то есть 17 мм.
Рейка, вставленная в паз, должна легко двигаться.

Рейки для щита

5. Для
склейки используют клей ПВА. Его наносят кисточкой так, чтобы он заполнял пазы.

6. Собранный
щит зажимают струбцинами и оставляют сохнуть.

7. Выдавленные
остатки клея удаляют острым инструментом, а затем щит шлифуют. При таком
способе соединения заготовок требуется минимальная шлифовка поверхности.

Склеенный щит на рейках

Пример взят с ютуб канала Wooden Ware, ролик «Склейка деревянных щитов, быстро и качественно!»

Использование вайм

Чтобы деревянное изделие имело красивый внешний вид, надлежащее качество и отвечало своему назначению, в процессе работы над его изготовлением необходимо точно соблюдать все требования. При соединении деталей деревянной конструкции необходимы усилия, чтобы в местах соединений не оставалось щелей и зазоров и они располагались по отношению друг к другу при склейке идеально точно.

Каждый мастер может своими руками изготовить струбцины-ваймы, которые пригодятся ему в мастерской. С их помощью можно производить соединения деталей необычной своеобразной формы, облицовывать плоские, объёмные и рельефные поверхности, конструировать рамочные фасады, ступени лестниц, сборку мебели, щитов и др. своими руками. Также ими производится сращивание древесины, фиксируются кромки для облицовки.

Для склеивания или сплачивания брусков по толщине и ширине используются ваймы горизонтальные или вертикальные, которые бывают одноэтажными или многоэтажными. Также применяют веерные и поворотные разновидности вайм. Для сборки различных рамочных мебельных конструкций из брусков, дверных и оконных блоков, в том числе и своими руками, используются другие разновидности.

Иногда особенности работы профессиональных мастеров требуют использования упоров и гидроцилиндров. Для этих случаев могут применяться односторонние или двусторонние ваймы, либо устройства с роторами, имеющими горизонтальную ось вращения.

Ударная отвёртка из стартера

Бывают ситуации, когда открутить заржавевший болт или винт обычным инструментом невозможно. Ударная отвёртка с этим делом отлично справляется. Инструмент изготавливают своими руками из деталей автомобильного стартёра:

Из корпуса стартёра извлекают вал и втулку.
Часть вала срезают, оставляя стержень со шлицами.
На втулку одевают отрезок трубы, подходящего размера.
К концу трубы приваривают обрезок болта равного диаметра.
Конец вала обтачивают в форме четырёхгранника, на который одевают головки нужного размера. Для винтов в головку вставляют биту.

При ударе молотком по головке болта, вал скользит скошенными шлицами внутри втулки, совершая вращательное движение. Чем сильней удар, тем с большим усилием проворачивается вал.

Какие материалы потребуются

Чтобы соорудить самодельную струбцину, сначала нужно собрать необходимые материалы и инструменты. Для работы понадобится:

профильная труба, металлический уголок или швеллер;
крепежные элементы: гайки, винты, саморезы;
упоры;
строительный уровень и угольники;
болгарка;
аппарат для сварки металла;
деревянные прокладки.

Столярные зажимы, сконструированные своими руками, должны быть прочными и крепкими, иначе, приложив большие усилия, можно выгнуть или сломать конструкцию. Чтобы этого не случилось, упоры должны быть устойчивыми к большой нагрузке, хорошо фиксироваться на балке. Нужно сделать так, чтобы они могли запросто перемещаться в продольном направлении. Чтобы иметь возможность обрабатывать заготовки большого размера своими руками, нужно фиксировать зажимы на ваймах так, чтобы их можно было переместить.

Высокой прочностью должны обладать и крепежные элементы. Лучше отдавать предпочтение усиленной конструкции и гайки. Вследствие высокой нагрузки магазинные материалы быстро ломаются. Чтобы столярные зажимы, сконструированные своими руками, получились качественными и эффективными, следует заказать крепежные элементы и упоры в токарной мастерской.

Крепежные элементы и упоры лучшего качества можно сделать с помощью токарного станка или заказать на производстве

Мебельный щит: что нужно знать при выборе?

Мебельные щиты — один из самых востребованных материалов, изготавливаемых из дерева. Они нашли свое применение во множестве сфер. Их используют не только при производстве мебели, но и для отделки помещений, при изготовлении лестничных ступеней, паркетных досок и так далее. Но что нужно учитывать при выборе мебельного щита?

Полезные советы при выборе мебельного щита

В первую очередь следует определиться с качеством. Мебельные щиты бывают нескольких сортов. Сорт A допускает наличие единичных сучков, глазков, а также сомкнутых трещин. Это изделия с естественным природным оттенком древесины. Другие типы щитов имеют определенные явные недостатки. Так, для класса B характерно наличие трещин и фрагментов заболонной древесины, но в небольшом количестве, а для C — механических повреждений, а также червоточин, смоляных карманов, пятен и полос.

Необходимо принимать во внимание и породу дерева, из которого произведены мебельные щиты. При этом следует учитывать, где и в каких условиях будет эксплуатироваться готовое изделие

Если не предполагается большой нагрузки, стоит отдать предпочтение продукции из сосны или ясеня. Она подойдет для производства мебели. Мебельные щиты из дуба или бука рекомендуется использовать для изготовления лестниц и прочих изделий, которые постоянно подвергаются нагрузкам.

Если щиты планируется применять для отделки помещения, учитывайте способ распиловки. Он может быть тангенциальным или радиальным. В первом случае рисунок на изделиях состоит из волокон, образующих окружности. Дело в том, что распиловка производится по касательной центра бревна. Если вы хотите, чтобы рисунок волокон был последовательным, без окружностей, отдайте предпочтение щитам, распиленным радиальным способом.

Таковы основные параметры, на которые следует ориентироваться при покупке мебельных щитов. Если вы будете их учитывать, то подобрать подходящий вариант не составит труда.

Еще статьи из раздела «Технология»:

Раздел Технология

Заходите в группы и Одноклассниках

Как изготовить?

Разберем процесс изготовления вайм из различных материалов своими руками.

Металлические

При использовании профтрубы нужно предварительно подготовить элемент. Оптимальная длина ее равняется 1,2 м. Конструкции можно собирать на болтах

Но иногда части струбцины сваривают. Возможна и сборка на уголках длиной 2,5 м; в этом случае на одинаковых расстояниях (это очень важно!) крепятся швеллеры

Край одного швеллера и короткий уголок ставятся под прямым взаимным углом в промежутке, разделяющем длинные фрагменты. Гайки ставят на прокладки толщиной 10 мм. Сварка внутреннего стыка меньшего уголка со швеллером не нужна. В противном случае даже у самых простых изделий шов создаст позже проблемы при сборке.

Следующий шаг – получение зажимов. Берут для них стальной прут сечением 50 мм. Торец его нужно просверлить, получив отверстие шириной 10 мм. В это отверстие монтируют пару шарикоподшипников. Без них трение будет слишком велико.

Следующий шаг получения самодельных вайм – приваривание гайки. Внимательно следят, чтобы шуруп был под прямым углом к профилю. Нарушение этого правила грозит продавливанием прижимаемых деталей. Далее следует подготовка зажимов. Для их получения берут уголок.

Рекомендации:

следить за параллельным расположением всех деталей в процессе сборки;
проверять визуальную оценку по строительному уровню;
минимизировать величину сварочных швов;
следить, чтобы конструкции из профиля не были деформированы при сварочной термообработке.

Струбцины-ваймы для получения столярных щитов можно сделать из профиля (из трубы). Для работы потребуются:

собственно трубы габаритом 4х2,5 см;
пластина из стали сечением 2х0,5 см;
шпилька с резьбой категории М12 (и такие же удлиненные гайки);
набор болтов и гаек М10.

Количество струбцин определяется тем, насколько крупные щиты планируется собирать. Количество отверстий также определяют с учетом собственных потребностей. Дальше требуется нарезать корпуса для упоров и под винтовые зажимы. Из резьбовой шпильки нарезают заготовки протяженностью 40 см. В корпусе каждого зажима, каждого упора требуется высверлить отверстие; устанавливают две гайки, и вторую из них обваривают.

Многие специалисты предпочитают использовать многоэтажные сборки. Как следствие, обеспечивается оптимальная нагрузка на все части конструкции, не уменьшая свободное пространство. Односторонние и двухсторонние ваймы часто собирают в мощные подборки. Вертикальное позиционирование таких систем типично для промышленной аппаратуры. Она может обрабатывать очень длинные, иногда достигающие 6 м, заготовки.

Наряду с механическими, довольно широкое распространение имеют и пневматические ваймы. С помощью такого оборудования можно изготавливать:

оконные рамы;

При создании станка необходимо учитывать, как настраивать вертикальную рабочую зону. Для управления прижимом лучше всего монтировать шаровые краны. Мембрана должна развивать усилие не менее 1 тонны.

Деревянные

Столярные ваймы вполне можно сделать из древесины самостоятельно, и это даже не слишком сложно

Необходимо тщательно готовить чертежи или же руководствоваться сделанными в другом месте проектами. Основной составной частью ваймы является несущая балка. Неважно, изготовлена ли основная часть конструкции из массива дерева или из бруса, в любом случае главная опора выполняется из все той же профильной трубы, уголка либо швеллера

Последний вариант позволяет рассчитывать на высокое качество конструкции. Однако придется мириться с тяжеловесностью подобных изделий.

Типичная схема сборки ваймы выглядит так.

Ваймы могут быть применены для работы как с твердыми, так и с мягкими породами древесины. Подобное оборудование весьма легкое и потому отличается повышенной мобильностью. Механические конструкции выполняются по:

винтовой;
рычажной;
кулачковой схемам.

В разных случаях используют 2 или 4 упора для станины. Но все сказанное относится только к полномасштабным ваймам. Из дерева, между прочим, могут создаваться одноразовые конструкции. В качестве заготовок в этом случае выступят прочный брус и особо надежные саморезы. Подготовленная заготовка и детали из дерева выкладывают на ровном участке.

Два бруса кладут с каждой из сторон заготовки. Внимательно проверяют параллельность всех частей друг другу. После вкручивания саморезов струбцины расклинивают. После полного проклеивания щита вайму разбирают. Для промышленного использования такая конструкция малопригодна, но в бытовом секторе и в мелких мастерских она вполне полезна.

Детальнее о том, как сделать ваймы своими руками, смотрите в следующем видео.

Из чего состоят самостоятельно изготовленные ваймы

Сделать струбцины собственными силами – несложно. Базу составляет очень прочная несущая балка. Также применяется труба с профилем квадратной либо прямоугольной формы. В качестве дополнительного варианта – основу можно сделать из металлического уголка либо швеллера. Хоть конструкция в этом случае получится тяжелой, зато качественной.

Основной параметр используемого материала – высокая степень прочности и хорошая устойчивость к нагрузке. Вайма ни в коем случае не должна изменить изначальную форму.

Какие материалы нужны для работы

Перед тем как приступать к созданию самодельной ваймы, надо подобрать составные части и инструментарий.

Сделать струбцину из древесины возможно, но хорошие результаты при склеивании вряд ли будут достигнуты. Потому вайму чаще всего делают из металла.

Для изготовления металлических вайм понадобятся:

шлифмашина;
прокладки из дерева;
крепежные детали;
профильная труба, уголок либо швеллер;
аппарат для сварки;
уровень и угольники;
упоры.

Сделанные собственноручно зажимы обязательно обязаны быть крайне прочными. Иначе есть риск погнуть или даже сломать изделие. Дабы этого не произошло, надо убедиться, что упоры невосприимчивы к серьезным нагрузкам и надежно закрепляются на базе. Лучше всего закреплять зажимы на струбцине таким образом, чтобы их легко было перемещать – это позволит выполнять обработку особо крупных заготовок.

Не меньшей прочностью обязаны похвастать и детали крепления – гайки, саморезы и так далее. Правильным решением будет использовать для пресса-ваймы крепежные детали, заказанные в токарной мастерской. Если пользоваться гайками и саморезами, купленными в магазине, велика вероятность, что они очень быстро сломаются.

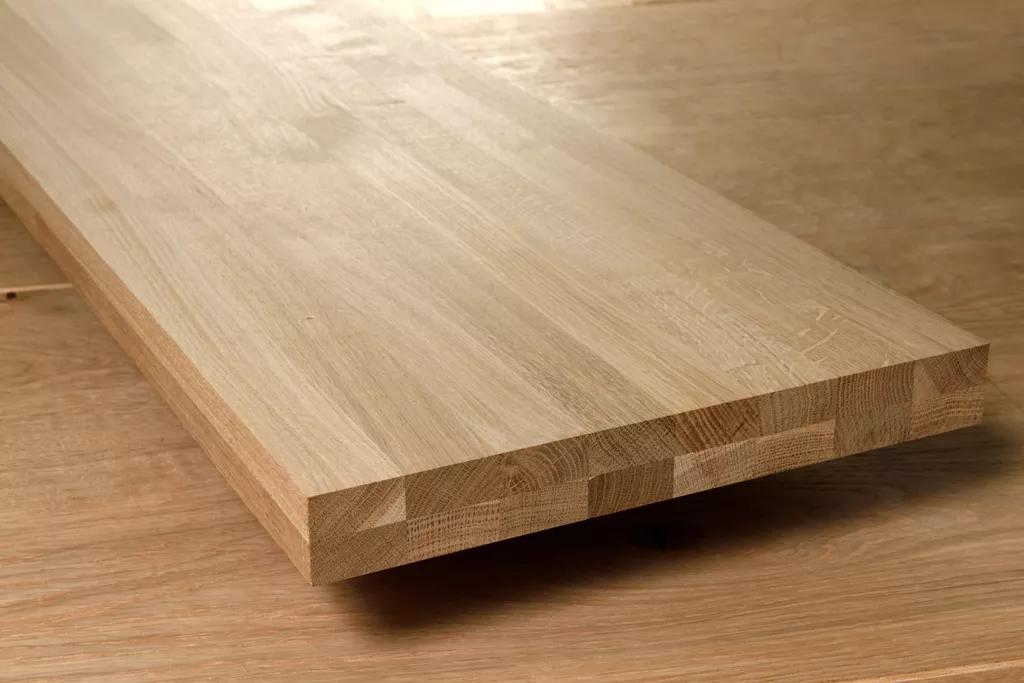

Мебельный щит из дерева — преимущества и область применения

Мебельный щит — это деревянная конструкция, изготавливаемая из строганых деревянных брусков методом склейки. Такие щиты получили широкое распространение в производстве мебели и дверей. К основным преимуществам таких конструкций стоит отнести:

полную экологичность, поскольку основу щитов составляют натуральные древесные бруски;
привлекательный внешний вид, опять же, обусловленный использованием натуральных материалов;
практичность и надёжность конструкции — поскольку структура склеенной древесины становится однородной, прочность щита оказывается довольно выше механической устойчивости МДФ или ДСП-панелей;
экономичность — если изготавливать деревянный мебельный щит своими руками, то затраты становятся минимальными;
долговечность конструкции. При правильном выборе древесины и соблюдении технологии склеивания появление трещин, деформация или значительная усадка щита маловероятны.

Но для получения качественного и красивого деревянного мебельного щита соблюдению технологии изготовления важно уделить максимум внимания. А также производить все работы предельно аккуратно и в строгой последовательности

Начать же нужно с выбора правильного материала.

Как выбрать материал для мебельного щита

Процесс сборки мебельного щита своими руками традиционно осуществляется на основе древесины различных сортов. Наибольшее распространение получила берёза, дуб, бук, осина и хвойные сорта дерева. Но выбирая лиственницу, заранее приготовитесь к тому, что её обработка займёт немало времени и окажется достаточно трудоёмкой.

Основной фактор, непосредственно влияющий на качество будущей конструкции — это правильный подбор древесины. Толщина стандартного мебельного щита обычно не превышает 2 см, но поскольку заготовки ещё нужно будет обработать после сборки (строгать и шлифовать поверхность) следует выбирать доски с небольшим запасом — итоговой толщиной от 2,5 см.

Что касается длины и количества досок, то всё зависит от того, какой выбран для будущего щита мебельного размер. Обычно изготавливают щиты длиной 1,5-2 метра и шириной около метра. То есть, при стандартной ширине досок в 15 см, нам понадобится не меньше 9 досок (7 для щита и ещё 2 будут использоваться в качестве планок).

При выборе стройматериала следует учитывать не только сорт древесины, но и уделить внимание непосредственно качеству досок:

неровные и покоробленные доски не подходят для мебельного щита;
также должны отсутствовать сквозные трещины, расслоения древесины и множество сучков;
не стоит использовать доски с гнилыми участками;
рекомендуется использовать высушенную древесину — это снизит риск деформации мебельного щита после усушки.

Тщательно осмотрите доски перед использованием. И не стесняйтесь отбраковывать неподходящие, по вашему мнению, экземпляры. Лучше сразу изготовить качественный и надёжный щит, чем потом тратить время на его переделку.

Подготовка к работе

Инструмент

До того, как склеить доски в щит, необходимо подготовить инструментарий. Абсолютно необходимы следующие инструменты:

Инструмент	Функции
Рейсмусовый станок	Строгание заготовок для получения одинаковой по всей длине ширины; строгание готового щита после склейки
Винтовой пресс для склейки (например, отечественный ПВС 1,3М) или самодельная струбцина	Фиксация и прижим делянок в процессе склейки

Кроме того, желательны:

Инструмент	Функции	Аналог
Циркулярная пила с направляющей	Распиловка готового щита по размеру	Дисковая ручная пила, электролобзик, ручная ножовка
Ленточная шлифовальная машинка	Шлифовка поверхности щита после строгания	Вибрационная шлифмашинка, брусок с наждачной бумагой

Главному инструменту для склейки – прессу – стоит уделить особое внимание

Обеспечить прижим заготовок друг к другу с усилием около 10 кгс/см2;
Исключить выгибание щита и взаимное смещение делянок друг относительно друга.

Цель может быть достигнута разными способами.

Верстак со столярной струбциной.

Эта конструкция знакома многим читателям по школьным урокам труда. Зафиксированный на верстаке ограничитель и пара струбцин сдавливают заготовки с двух сторон. Фиксация в горизонтальной плоскости может быть организована придавливающими деревянные заготовки по краям брусками, прижатыми четырьмя – шестью обычными столярными струбцинами.

На фото – винтовой пресс ПВС 1,3М.

Винтовой пресс, или вайма – еще одно несложное устройство, обеспечивающее прижим и фиксацию в двух плоскостях. Сдавливание щита по бокам обеспечивают подвижные ноги струбцины: по мере затягивания винтов вертикальные стальные профили сближаются друг с другом.

Вайма с клиньями.

Вместо струбцины может быть использована пара противонаправленных клиньев. Они вбиваются между щитом и упором, сдавливая заготовки.

Пиломатериалы

Многими умельцами практикуется сборка мебельных щитов из обычной необрезной доски путем сортировки и подбора древесины без дефектов. Однако куда проще сразу серьезно отнестись к выбору пиломатериала.

В качестве образца требований давайте посмотрим, каким должен быть мебельный щит толщиной 25 мм по ГОСТу 2140, нормирующему пороки поверхности клееных деталей. Мы приведем параметры для сорта “Экстра”: в самом деле, если уж браться за самостоятельное изготовление мебели, то стоит все делать по высшему разряду!

Параметр	Значение
Цвет	Равномерный, без заметных переходов тонов
Сучки здоровые	Не допускаются
Сучки выпадающие	Не допускаются
Отверстия от сучков	Не допускаются
Трещины	Не допускаются
Косослой (отклонение волокон древесины от продольной оси заготовки)	Допустим

Не поленитесь перебрать заготовки, отсеяв брак.

Технология производства клееных деревянных щитов

Даже если материал (толщина бревна) позволяет изготовить широкие изделия, их дальнейшее применение вызывает ряд вопросов. Вещи из цельного деревянного массива ну очень капризны в эксплуатации. Те, кто достаточно поработал с древесиной, прекрасно знают, что такое «доска пропеллером».

Для того чтобы деревянное изделие из массива не деформировалось, материал должен быть предварительно тщательно высушен и, желательно, не менее месяца выдержан в помещении, где ему предстоит находиться. Данное условие практически невыполнимо, когда мы имеем дело с дверным полотном или подоконной доской — влажность, изменения температуры неизбежно будут приводить к деформации изделия.

Этих недостатков лишены элементы из клееного массива. Берутся бруски из одного или разных набираются в единый блок и проклеиваются. Для того чтобы деревянные заготовки стали единым целым, применяется специальное приспособление — вайма. Своими руками можно без особого труда собрать вполне работоспособное устройство.

Зачем создаются проклеенные щиты из дерева

Даже в том случае, если толщина позволяет создавать изделия с большой шириной, их последующая эксплуатация вызывает большие сомнения. Те, кто часто имеют дело с древесиной, отлично знают, что изделия из цельного дерева являются довольно капризными в плане использования.

Чтобы изделие из дерева не утратило свою изначальную форму, саму древесину необходимо заранее очень хорошо высушить. Желательно не меньше четырех недель продержать материал в условиях того помещения, где изделие будет расположено впоследствии. Однако это условие очень сложно соблюсти, если речь идет о подоконнике или двери. Перепады температуры и влажности, так или иначе, приведут к деформации.

Склейка помогает избавиться от этого недостатка. Для этого деревянные бруски складываются в целостный щит, а затем проклеиваются. Чтобы заготовка действительно превратилась в единое целое, используется специальный механизм – струбцина. Ее довольно просто можно создать в домашних условиях, хорошо сэкономив на заводских моделях.

Струбцина из профильной трубы

Первый вариант быстрозажимной струбцины, рассмотренный в самом начале статьи, мы собирали из металлической полосы, и предназначен этот зажим для работы с небольшими заготовками. Это самый простой и доступный вариант.

Также самодельную быстрозажимную струбцину можно изготовить из профтрубы. Основное ее назначение — фиксация и механическое сдавливание заготовок при склейке деревянных щитов.

Они, конечно, уступают винтовым струбцинам — силы пружины явно будет недостаточно, чтобы склеить большие щиты, однако в домашней мастерской данные зажимы все равно найдут применение.

Поскольку для склеивания деревянных мебельных щитов требуется минимум две струбцины, то сделаем сразу комплект столярных зажимов.

Для изготовления двух самодельных струбцин потребуется отрезать две заготовки из профтрубы 25х25 мм и две заготовки из профтрубы 30х30 мм. То есть одна профильная труба должна входить в другую.

Далее отрезаем еще шесть заготовок из профтрубы 30х30 мм. Две детали привариваем к профильным трубам 25х25 мм (перпендикулярно). Остальные заготовки привариваем к двум профильным трубам 30х30 мм — как показано на фото ниже.

После этого зачищаем металл болгаркой, покрываем заготовки грунтом и красим. В качестве краски автор использует алкидную автоэмаль.

В профильных трубах сверлим по одному отверстию. После этого подготавливаем пружины и винты с гайками.

Приступаем к сборке. Торцы профильных труб закрываем пластиковыми заглушками.

Подробно о том, как сделать струбцины из профильной трубы, можно посмотреть на видео ниже. Данной идеей с нами поделился автор YouTube канала «Алексей Чезганов».

Обратите внимание — эффективность сделанных зажимов для столярки напрямую будет зависеть от жесткости пружины

Зачем создаются проклеенные щиты из дерева

Как подойти к выбору столярного инструмента

Принято твёрдое решение – заняться самостоятельным изготовлением мебели. Однако одного желания недостаточно – нужен соответствующий инструмент. Именно здесь кроется главный подводный камень.

Многие начинающие мастера полагают, что без большого ассортимента дорогого и профессионального инструмента невозможно сделать качественную мебель. Результат такого популярного подхода хорошо известен. Новичок либо не решается приступить к работе, полагая, что без этого приспособления у меня ничего не получится, либо впадает в другую крайность – бегает по магазинам, покупая лучший инструмент, даже не понимая, а нужен ли ему тот или иной, и как им пользоваться.

Наглядный пример такого подхода – это кровать, изготовленная супругом участницы нашего портала с ником ReginaPiter.

Мы с мужем перебрались на ПМЖ в деревню. Нам потребовалась двухспальная кровать. Супруг решил сделать её непременно сам, хотя до этого и маленького молотка в руках не держал, и вообще ничего не мастерил. Муж изложил мне своё виденье, а я нарисовала кровать в специальной программе. В результате мы остановились на таком варианте.

Доски и балясины, которые пошли на ножки кровати, были куплены в ближайшем магазине строительных материалов. Работа закипела, и вот что получилось у начинающего мастера в итоге.

Самое интересное, что эта правильная кровать была сделана с минимальным набором ручных инструментов, а все детали выпиливались отнятой у жены надежной садовой ножовкой!

Можно было купить готовую кровать в магазине, но удовольствие от работы, а главное – конечный результат, ни с чем не сравнится. Муж, что называется, вошёл во вкус, продолжил столярничать и после кровати сделал утеплённую входную дверь, а потом и стол.

Вывод: начинать делать мебель нужно с изготовления простых изделий, для которых потребуются самые элементарные надежные инструменты: табуретов, простых кроватей, нехитрых столиков, полок и т.д. И лишь по прошествии времени, с ростом мастерства, можно задуматься о приобретении дорогого и профессионального инструмента. Только так можно гарантировать, что покупка будет востребованной, а не окажется напрасной тратой средств.

Также следует заранее прикинуть, какую мебель вы будете делать, корпусную – шкафы, или целые кухонные гарнитуры и т.д., или мягкую – диваны, кресла. Или душа больше лежит к прочной мебели авторской работы, с обилием сложных фигурных и резных элементов. Для каждого направления требуется свой, определённый инструмент, но начать нужно с формирования базового и универсального набора.

Как выбрать?

Широкий ассортимент моделей описываемого оборудования, с одной стороны, позволяет оснастить мастерскую наиболее подходящими установками. В то же время, такое разнообразие может привести в замешательство потенциального покупателя

При выборе ваймы стоит уделить внимание следующим важным моментам

Тип нагрузки и создания давления. Имеется в виду выбор роторных, гидравлических и пневматических устройств. Последний вариант будет оптимальным решением для мелкого производства.
Технические характеристики. Речь идёт о габаритах установки, а также количестве камер и рабочих цилиндров.
Показатели создаваемого давления.

Этапы выполнения работ

Начинают изготовление струбцины своими руками. Необходимо приготовить профильную трубу прямоугольного сечения размерами 60х30х3 мм. Длина трубы должна быть 120 см.

Такие размеры для несущей балки были выбраны в связи с тем, что часто приходится склеивать листы больших размеров или изготавливать деревянные двери. Поэтому струбцина должна иметь такие размеры, чтобы можно было закрепить в ней заготовки таких больших габаритов.

Слишком большие заготовки выполняют достаточно редко. В большинстве случаев будут изготавливаться мебельные щиты небольших размеров и промежуточные площадки для лестниц. Необходимо заранее предусмотреть меры, для того чтобы при изготовлении щита клей не попадал на поверхность устройства.

В тех случаях когда длина ваймы не позволяет выполнить большую заготовку, нужно склеивать такой щит по частям. Сначала склеивают заготовки такой ширины, которую можно зажать в струбцине. Затем из узких щитов собирают широкую заготовку. Для этого используются передвигаемые зажимы.

Затем нужно изготовить винты и гайки. Винт делают из шестигранника длиной 300 мм сечением 28 мм. Он должен иметь метрическую резьбу 2 см. Гайка изготавливается в виде шестигранника 32 мм, длиной 60 мм.

Под гайки ставят прокладки толщиной 1 см. Затем выполняют сварку. После этого изготавливают зажим из металлического прута 5 см.

Выполнять зажим, имеющий меньший диаметр, нежелательно. Иначе он будет продавливать деревянные прокладки, которые размещают между заготовкой и зажимом. Если не пользоваться прокладками, то можно деформировать заготовку.

Нужно просверлить отверстие в 1 см в торце шурупа со стороны зажима. В это отверстие устанавливают 2 шарикоподшипника, для того чтобы уменьшить трение.

Потом приваривают гайки. Необходимо следить, чтобы шуруп находился параллельно профилю. Иначе заготовка будет продавливаться.

Нужно полностью привернуть шуруп с гайкой. Затем на проточку надевают зажим. После этого под него кладут прокладки.

При помощи уровня следят, чтобы детали располагались строго параллельно. Детали закрепляют, а затем приваривают.

Сварку выполняют небольшими швами, чтобы при нагреве металла во время сварки не допускать деформацию материала.

Затем выполняют зажимы из уголка размерами 60х60 мм. Приваривают уголок к профилю. Профиль сваривают из двух уголков. Их подгоняют так, чтобы была возможность свободного перемещения и в то же время чтобы не было больших зазоров.

Закрепляют зажимы. Для этого сверлят отверстия диаметром 12 мм. В них ставят штифты. Благодаря этому можно быстро менять положение мебельных деталей при изготовлении.

Если в процессе работ при сжатии выворачивает заготовку, то причиной этому может быть неперпендикулярное положение упора по отношению к несущей балке. Поэтому нужно проверять правильное расположение деталей при помощи угольников и строительного уровня.

Затем сверлят отверстие, выполняют резьбу и приворачивают винт. Правильное положение заготовки можно регулировать при помощи винта.

При сверлении отверстий учитывают, что шуруп с подвижным упором перемещается на 200 мм. При закреплении неподвижного упора расстояние между отверстиями должно составлять 150 мм. Иначе могут появиться такие участки, в которые заготовка не поместится.

Сначала выполняют сквозное отверстие на зажиме. После этого устанавливают его на свое место, прижимают струбциной. Затем через это отверстие просверливают профиль несущей балки. Так можно выполнить точное скрепление деталей.

Можно выполнить вайму, в которой можно прижимать щит к несущему профилю. Эта конструкция более надежная, но ее сложнее изготовить.

На этом работы по изготовлению самодельной струбцины заканчиваются.

Конструкция струбцины позволяет качественно выполнять работы по склеиванию мебельных щитов различных размеров и толщины.

В этой статье вы найдете подробную инструкцию по изготовлению ваймы своими руками.

Если вы занимаетесь изготовлением мебели из , то вам не обойтись без столярной ваймы. Для этого ее не обязательно покупать. Вайму для склеивания можно сделать своими руками.

Как сделать металлические ваймы

Мастер-класс по созданию домашней струбцины умещается в несколько несложных этапов:

Нужно подготовить металлическую основу. Длина основы должна быть не менее метра. В отдельных случаях может потребоваться трубогиб.

Далее выполняется сбор изделия на болтах. Детали будущего пресса будет удобно сваривать. Если сборка ведется на металлических уголках, на равных промежутках друг от друга надо зафиксировать швеллер.
Край швеллера и короткий уголок надо разместить между длинными деталями так, чтобы они располагались перпендикулярно в отношении друг друга

Под гайки полезно будет вставить прокладки около сантиметра.

Затем важно обработать соединения сварочным аппаратом. Стык швеллера и уголка обрабатывать не нужно

Если это сделать, получившийся шов создаст много хлопот в процессе склейки деревянных щитов.
Зажимы создаются из обыкновенного металлического прута, диаметром около пяти сантиметров. В торце просверливается сантиметровое отверстие, и внутрь устанавливаются шарикоподшипники.

Использование шарикоподшипников позволит снизить трение, а значит и увеличит продолжительность службы изделия.

Гайки также необходимо приварить. Шуруп в данном случае нужно расположить параллельно металлическому профилю. Если проигнорировать этот момент, при зажиме детали она будет продавливаться.
Чтобы закрепить зажимы, необходимо высверлить отверстия диаметром около сантиметра. И затем вставить в них штифты, которые позволят переменить положение заготовки в процессе работы с деревянными материалами.
К нижней части получившегося устройства надо приварить упоры, которые сделают его более устойчивым и прочным.

Создавая удобные столярные ваймы для мастерской своими руками важно пристально следить, чтобы детали были размещены строго параллельно. Поможет в этом строительный уровень

Желательно стараться делать так, чтобы в ходе сварки металл не искажался.

Наглядное видео позволит разобраться в нюансах сборки.
