Как отрезать трубу под 45 градусов с высокой точностью в домашних условиях

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;

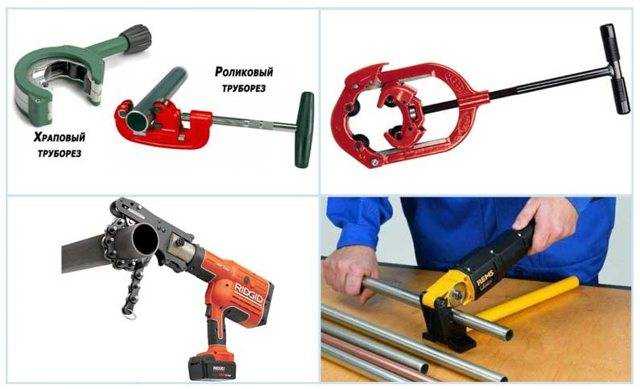

• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
• после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Режем при помощи стусла

Использование стусла оправданно в том случае, когда помещение обладает относительно ровными углами и стенами. Для правильной резки угла в стусло укладывается деталь, в которой предполагается сделать запил, а в направляющие инструмента вставляется пила. Оставаясь неподвижной, деталь позволяет «отрезывать себя» под требуемым углом.

Чтобы резка галтели была эффективной, она должна плотно соприкасаться с обеими поверхностями одновременно. Это возможно, если она плотно прижата с стенке инструмента участком, более близким к работающему.

Предположим, требуется вырезать угол в 45 градусов. В первую очередь багет должен в стусле правильно располагаться.

Последовательность резки:

• Определив направление, в котором будет произведен пропил, отрезаем уголок;
• Складываем вместе вырезанные участки, получим два угла: внешний и внутренний;
• Приложив стусло к потолку, проверяем, насколько ровными срезы. При необходимости, кое-что можно подправить ножиком либо воспользоваться услугами шпаклевки.

Способы разметки и резки металлических труб

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка.

Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов.

Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

• трубы для прокладки водопровода, газовые и для разводки отопления;
• профильные изделия для сборки ворот, козырьков, других металлоконструкций;
• трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;
• трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

ВАЖНО ЗНАТЬ: Гофрированная труба из нержавеющей стали

Режем трубу под углом 90 градусов

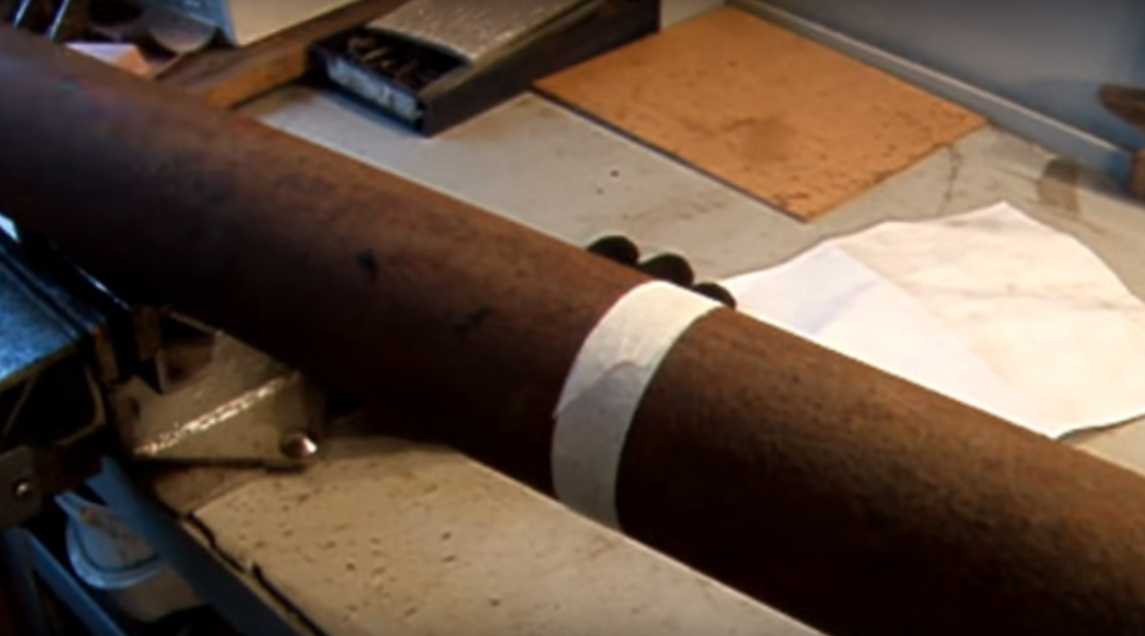

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

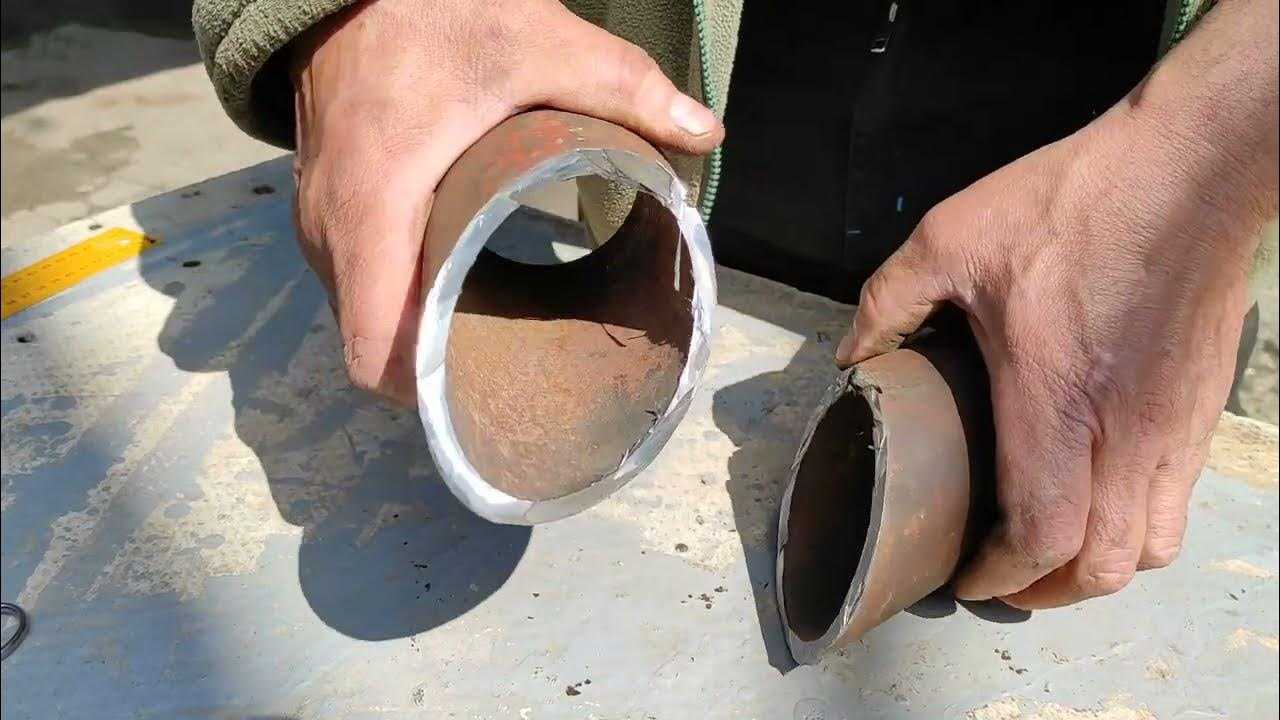

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол.

Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой.

Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

ВАЖНО ЗНАТЬ: Бесшовная нержавеющая труба

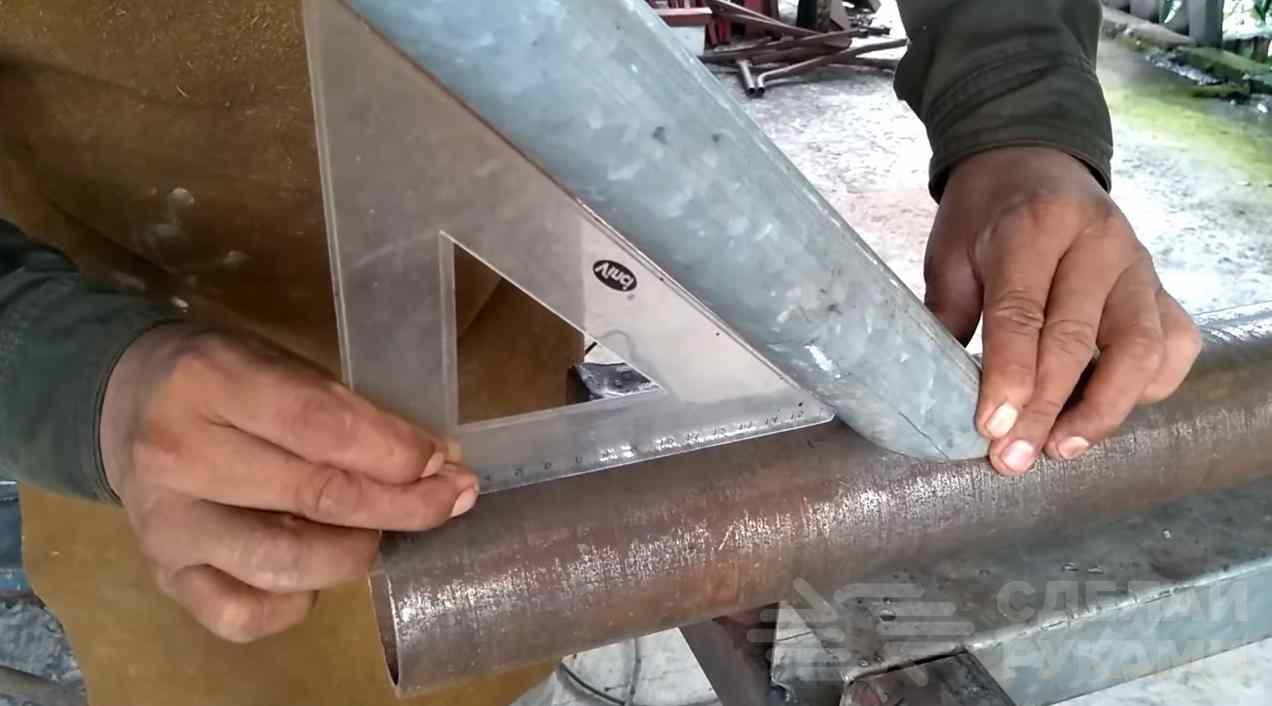

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами.

Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь.

Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

ВАЖНО ЗНАТЬ: Cкользящая опора для трубопроводов

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет. Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Оборудование промышленного назначения

В профессиональном строительстве и при работах с крупными инженерными объектами, вопрос, как ровно отрезать трубу большого диаметра, решается с помощью применения специального оборудование. Довольно часто – это стационарные агрегаты с определенным набором качеств.

Среди наиболее интересных и функциональных приборов можно назвать такие:

1. Токарный станок различных модификаций. С помощью такого станка можно ровно отрезать профильную трубу как для обычного водопровода, так и особо прочных изделий, по которым будут проходить жидкости с агрессивной средой.

Максимальное сечение обрабатываемой трубы будет варьироваться в зависимости от расстояния между опорными головками и диаметра отверстий в шпинделе. Данные агрегаты можно назвать универсальными, ведь они могут осуществлять резку, снимать фаску, а также проводить ряд иных действий, нередко, в автоматическом режиме.

1. Машины для резки ленточного типа. Такие агрегаты применяются для нарезки труб водопроводных или канализационных магистралей, предварительно уложенных в траншеи или проведенных в здании.

Резочная ленточная машинка может обрабатывать трубы, даже подвергшиеся довольно сильной деформации. Дополнительно такой резак может снимать фаску требуемой формы.

1. Станки для резки с дисковыми ножами. Оборудование данного типа способно выполнять резку труб из любых металлов, в том числе цветных. Кроме того, у них нет ограничений к форме изделия – они могут быть как круглыми, так и профилированными, с довольно большим сечением.

Как правило, такие агрегаты устанавливают на конвейерных лентах и дополнительно снабжаются станком, который после резки собирает и упаковывает заданное число отрезков трубы, которые потом будут отправлены покупателям.

1. Резаки с дисками ручного типа.

   Их применяют в основном в тех случаях, когда нарезка большого числа труб требуется непосредственно в местах их укладки. На подобных станках имеется специальный зажим, который плотно охватывает трубу во время резки, предотвращая ее смещение и деформацию. Благодаря такому качеству подобное оборудование может с успехом применяться и к металлопластиковым, и к медным или стальным трубам.

Ряд резальных машин дискового типа имеют встроенную орбитальную сварку и систему вращения, которые позволяют одним механизмом производить нарезку и последующую стыковку деталей. Такое приспособление может быть очень полезным, если необходимо выполнять очень большой объем работ по нарезке, сварке или стыковке труб, не имея стационарного оборудования.

Зачастую, ровно отрезать трубы можно с помощью простых подручных инструментов, которые найдутся у каждого хозяина.

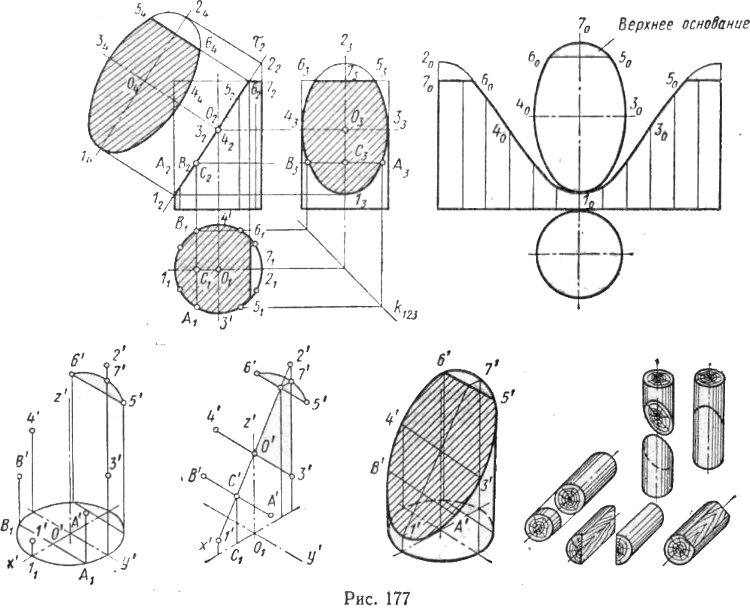

Косой разрез

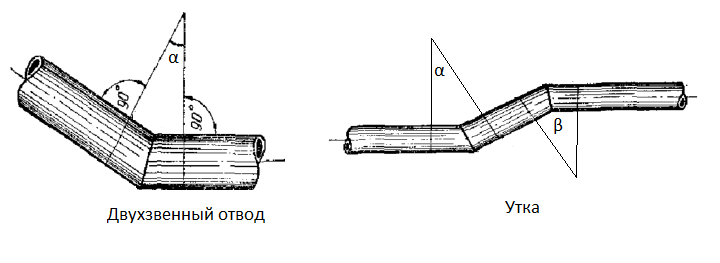

При изменении направления трубопровода на угол, больший 90 градусов, ручные способы изготовления шаблонов становятся слишком сложными. На помощь может прийти применение специальной программы расчета и создания лекал на компьютере для любых углов. Метод хорош тем, что имеет высокую точность создания бумажных шаблонов и легко реализуется при наличии принтера.

Для получения бумажного лекала в программу вводятся необходимые данные об углах изгиба и трубном диаметре, после чего получают шаблон, который распечатывают на принтере в натуральную величину. Остается только его вырезать, наклеить на обрезаемый элемент и разметить его контур.

Дальнейшая резка производится с помощью болгарки стандартным способом. Важным преимуществом машинных шаблонов является возможность их нарезать в неограниченном количестве с одинаковой точностью.

Рис. 10 Пример программы расчета

Для качественного соединения цилиндрических элементов трубопроводов требуется их точная обрезка под углами 45 и 90 градусов. Для выполнения этих работ используются специальные лекала, форма изгибов которых рассчитывается ручным способом или построена компьютером. Они вырезаются на бумаге и наклеиваются на трубную поверхность, затем элемент режут по бумажному контуру болгаркой с малым диском. Таким образом, удается получить высокоточное угловое соединение с максимально приближенными кромками.

>
Новости

Резка труб большого диаметра

Если требуется отрезать ровно трубу огромного поперечника, для канализации либо под заезд на участок, используют последующие инструменты:

Угловая шлифмашина. Доступный, но не очень неопасный метод. Требуется определенный навык. Непременно следует использовать средства персональной защиты.
Роликовый резак. Это довольно непростой агрегат, разработанный специально для таковой работы. Он устанавливается на трубопроводе, охватывая его снаружи. Усилие нажима режущих роликов регулируется при помощи механики либо автоматики. Для каждого поперечника требуется своя оснастка.
Газовый резак. Более нередко используемый способ

Метод довольно неопасный при достаточной квалификации газосварщика и соблюдении правил предосторожности. Просит наличия газового резака, баллонов с ацетиленом либо пропаном.

Для промышленного использования

Такое оборудование используют на производствах, там, где объемы работ значительны или приходится разрезать трубы огромного поперечника. Для того чтоб отрезать ровно, употребляют:

• Токарный станок. Подходящ для высокоточной вырезки заготовок, снятия фасок, выполнения уступов, переходов поперечников и иных фасонных обработок. Позволяет токарный станок и порезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Поперечник — вылетом кулачков патрона.
• Ленточные машинки. Используются для того, чтоб отрезать трубу огромного поперечника без извлечения ее из траншеи либо коллекторного пт. Работают и на деформированных изделиях.
• Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Нередко врубается в состав производственной косильной лески, применяется для высокопроизводительной вырезки проката на равные кусочки.
• Ручные дисковые установки. Мобильное оборудование применяется, чтоб отрезать прокат ровно прямо на месте монтажа. Снабжены функциональным зажимом, позволяющим накрепко фиксировать изделия различных поперечников и ровно отрезать их, не повреждая краев. Поворотный десктоп позволяет резать ровно под произвольным углом. Более продвинутые модели обустроены системой орбитальной сварки. Это позволяет не только лишь отрезать, да и соединять отрезки.

Косой разрез под 45°

Отрезать конец трубы ровно под 45° может быть без использования сложных приспособлений. Довольно применить слесарную находчивость. Пригодится сделать последующее:

• Вырезать картонный листок в форме квадрата.
• Сложить на искосок. Поучится прямоугольный равнобедренный треугольник.
• Обернуть заготовку листком так, чтоб катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
• Закрепить лист скотчем.
• Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.

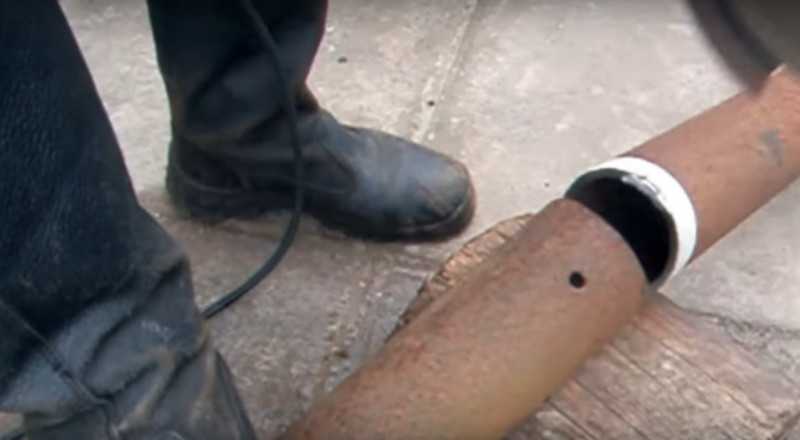

Существует очередной народный способ. Конец заготовки погружают в емкость с жидкостью под нужным углом. Отрезать необходимо по границе смоченного и сухого участков.

Если требуется отрезать не перпендикулярно, то лучше использовать древний плотницкий инструмент — стусло.

Это П-образный шаблон, в боковых стенах которого уже изготовлены прорези под данными углами. Трубу упирают в далекую от мастера стену стусла и придавливают там рукою либо ручным зажимом. Полотно ручной пилы заводят в надлежащие пазы и пилят. По мере надобности отрезать под другим углом, можно сделать в стенах стусла дополнительные пропилы.

Программы расчета углов реза

Лекало для реза на 45° можно получить, сложив квадратный листок напополам. Для формирования лекал на другие скосы будет нужно делать более либо наименее сложные тригонометрические расчеты. Для тех, кто благополучно оставил синусы и косинусы в средней школе и не собирается вспоминать формулы, в сети доступно огромное количество программ расчета лекал на хоть какой нужный угол. Программа выполняет расчет для заданного пользователем диаметра и угла разреза и создает изображение лекала, которое следует напечатать на своем принтере.

Важно: в параметрах печати следует выбрать опцию « в натуральную величину» и отключить масштабирование изображения

Резка листового металла болгаркой

Чтобы резать металл разных видов и толщины, используют соответствующие отрезные круги различной толщины и диаметров. Алгоритм выполнения распиливания листов следующий.

1. Для раскроя с помощью болгарки листовой металл предварительно укладывают на ровную поверхность.
2. Отмечают мелом (маркером) точные размеры вырезаемых фрагментов на поверхности листа.
3. Производят распиливание по отмеченным линиям, не меняя при этом угла первоначального наклона диска к рабочей поверхности, чтобы не произошло его заклинивания и поломки электроинструмента.

Если навыки распиливания листового металла болгаркой отсутствуют, рекомендуется предварительно потренироваться на нежном материале — это даст возможность прочувствовать работу инструмента.

Выполняя резку листа металла, для получения качественного результата следует учитывать такие рекомендации.

1. Для улучшения охлаждения необходимо место пропиливания поливать водой, что также увеличит срок использования круга.
2. Приступать к разрезанию металла стоит только тогда, когда диск вращается: нельзя включать инструмент, если неподвижный круг соприкасается с поверхностью заготовки.
3. Чтобы пилить жесть (тонкий листовой металл) или вырезать разные геометрические фигуры, удобнее применять небольшие, выработанные круги («огрызки»).
4. Прижимать болгарку со значительным усилием не следует: резка должна происходить практически только под собственным весом УШМ.
5. Если отрезной круг остановится в прорези (при отключении электроинструмента), то возобновлять работу можно только после его извлечения.

Если распиливание листа происходит медленно, следует поменять рабочую насадку. Лишняя нагрузка на углошлифовальную машинку при резе металла приведет к ее перегреву либо заклиниванию вращающегося круга.

Использование программы для компьютера

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.

Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.

Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.

Как резать тонкостенные трубы

Уточнение существенно, если используется приводной электроинструмент

Для тонкостенных труб важно соблюсти чистоту реза по всей толщине стенки

При использовании тонких режущих дисков следует вспомнить, что они выделяют меньше тепла во время работы, создают меньшую вибрацию инструмента, выполняют резание за меньшее время и меньше тратят металла за каждый пропил.

Последовательность действий:

1. Надёжно зажать заготовку вблизи предполагаемой точки резки и убедиться, что заготовка не сместится.
2. Используя шаблон, проверить правильность установки инструмента и крепление диска, запустив вхолостую шлифовальную машину. Это необходимо для того, чтобы устранить возможные проблемы с балансировкой круга.
3. В начале разделения заготовки диск всегда подают под углом 90° к заготовке, следя за тем, чтобы защитный кожух был расположен между рабочим и изделием. Во время отрезания необходимо избегать ударов диска по металлу, для чего процесс начинают с того участка, где металл самый тонкий.

Важно! При работе с тонкостенными деталями нельзя прилагать слишком большое давление, диск и так хорошо выполнит свою работу

Как отрезать профильную трубу под углом

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

Рис.1 Как режут трубу под углом 45 градусов

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

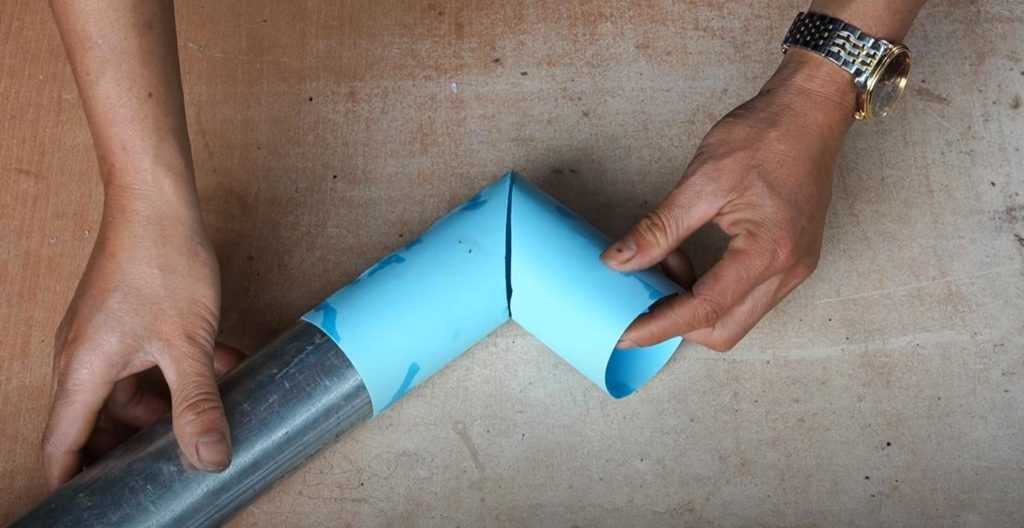

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез.

Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте линию среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Как ровно отрезать профильную трубу?

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте.

Промышленные модели (на примере BSM)

Существуют специальные станки промышленного назначения для выполнения точных операций резки под углом. Хороший пример: аппараты, выпускаемые под брендом «BSM». Производителем станков является немецкая компания Rexinger. Правда, станки серии «BSM» предназначены исключительно для работы с полипропиленовыми трубами достаточно больших диаметров. Поддерживается обработка изделий типа ПП, ПВХ, ПЭ, ПВДФ.

Промышленный станок под резку трубных изделий из полимеров. Предназначен для работы с изделиями больших диаметров, но имеет оснастку под обработку труб от 50 мм. Машина обеспечивает рез в широком диапазоне углов

Режущим инструментом станка является ленточная пила, благодаря которой и выполняется рез под углами от 0 до 67,5º. Точность процесса обеспечивает лазерный распознаватель резки. Несмотря на конфигурацию устройства под изделия больших диаметров, можно применять специальный стол, при помощи которого также успешно режутся трубы малых диаметров (50 – 200 мм). Выпускается широкий модельный ряд устройств «BSM».

Применение емкости с водой

Что делать, в случае если мы имеем дело с трубой маленького поперечника, и разрезать трубу под углом необходимо кое-где недалеко от края? На помощь придет глубочайшая емкость, заполненная водой. Перед тем как приступить к работе необходимо рассчитать угол наклона и на емкости сделать метку. Позже нам остается всего только заботливо опустить край трубы в воду и наклонить ее к метке на емкости. Извлекаем трубу, отмечаем леску соприкосновения с водой, и смело режем по разметке. Данный метод оптимален при разметке огромного количества труб. Готовый шаблон из емкости с водой ускорит процесс нашей работы.

Для индивидуального использования

Для резки железных труб в домашнем хозяйстве употребляется последующий инструмент:

Ручные труборезы. Позволяют обрезать круглые детали с получением ровненького прямого угла среза за счет режущих кромок роликов. Существует несколько разновидностей изделий подобного вида, состоящих из единичных роликов либо их ряда, закрепленных на цепи. В быту подобные устройства встречаются достаточно изредка и поболее подходят для проф выполнения работ.

Вот поэтому видео вы обусловьте как разрезать трубу под углом 45 или 90 градусов средством компьютерной программки:

Резка профильной трубы средством приспособления для резки трубы под 40 5 градусов:

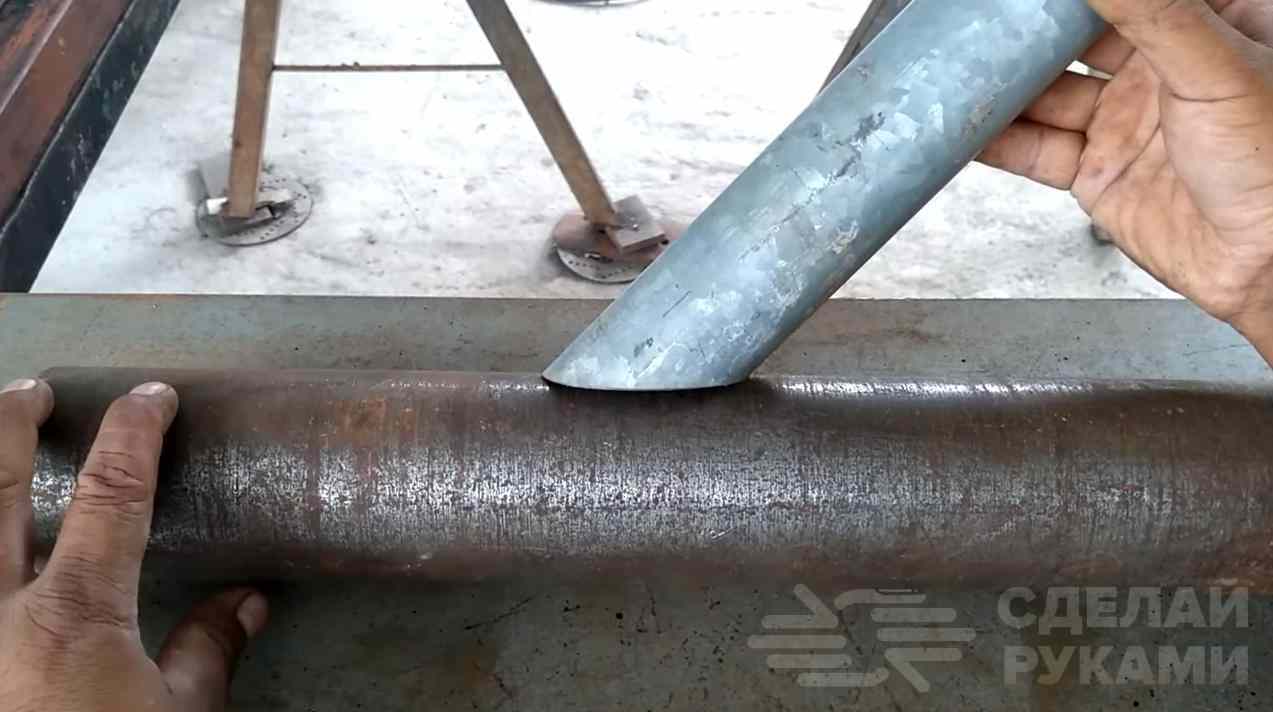

Как сделать врезку в трубу под 45 градусов

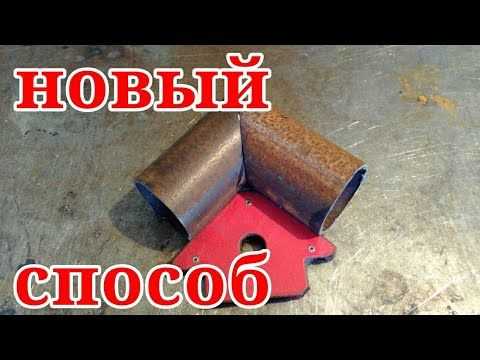

Резка под 45 градусов

Обычно, если вы поставили цель повернуть трубу на 45 градусов употребляют фитинги, отводы с углом поворота 45 градусов, выполненных из такого же материала, что сами трубы, если трубы железные, то и повороты привариваются из стали. Для ПНД труб есть электросварные либо литые отводы под 45 градусов (практически, что компрессионных фитингов с таким углом поворота у нас отыскать почти невозможно).

Если все таки необходимо отрезать трубу круглого сечения из стали либо различного вида пластмасс, то для этой цели пригодится лекало для резки труб под углом, форма которого рассчитывается ручным либо машинным методом. Задачка значительно упрощается, если под углом 40 5 градусов нужно отрезать железный профиль квадратного сечения.

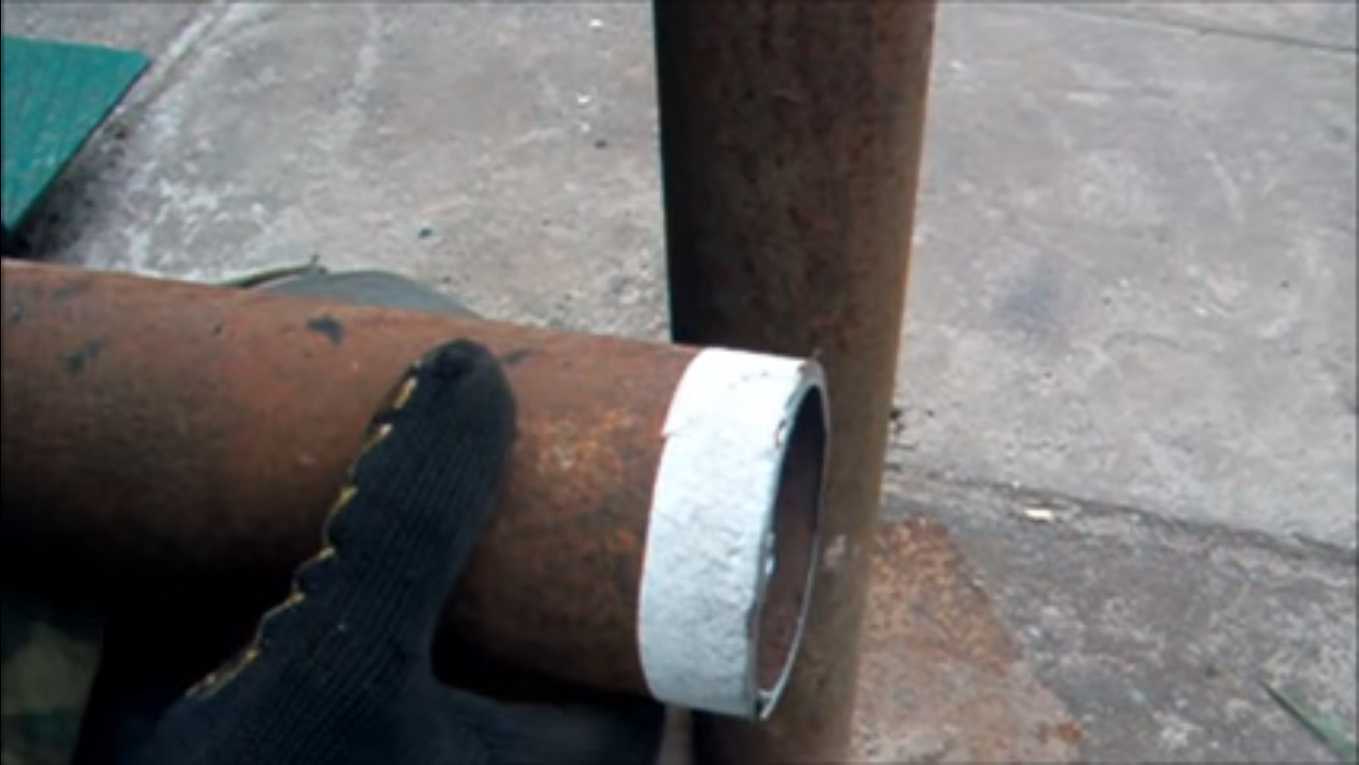

Для обрезки по-быстрому воспользуйтесь обыденным листом бумаги, сложенным на искосок, что бы размечают поверхность для грядущего реза. Применяя сложенную бумагу, поступают последующим:

• проводят на прямой поверхности профиля в месте, где производится рез, строго перпендикулярную линию;
• прикладывают сложенный на искосок лист бумаги к боковой поверхности острым концом к полосы таким макаром, чтоб верхний край картонного треугольника находился заподлицо с верхней стороной железного профиля.

Рис. 4 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после этого картонный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше пользоваться узким маркером).

Для отпиливания применяют болгарку с диском по металлу, проводя сначала узкую линию по разметке, после завершения равномерно ее углубляя до полного отделения кромок.

Во время работы с болгаркой нужно учесть последующий фактор — при полном обрезании кромок диск а возможно поврежден об острый угол, что приведет к его износу, а в случае отсутствия защиты на болгарке даже к травмам работника. Потому угловые кромки лучше не обрезать до конца, а оставлять неширокую канавку и потом обламывать, зашлифовывая потом выступ.
