Как отрезать трубу под углом

Выбор способа сгиба

Как согнуть трубу своими руками? Вопрос не из простых

Сгибая данное изделие самостоятельно, прежде всего, важно учесть то, что во время данного процесса в профилированном металле возникают радиальные и тангенциальные силы, воздействие которых может привести к разрыву сечения и возникновению на ней складок

Чтобы этого не произошло, при формировании сгиба необходимо принять во внимание все параметры данного процесса

Технологию, которая может быть применена в каждом конкретном случае, выбирают ориентируясь на:

• Материал трубы;
• Ее размер;
• Требующиеся угол и радиус изгиба.

Произведя предварительную оценку данных параметров, следует сделать выбор одного из ниже предложенных вариантов. Разобраться в правильной реализации каждого из них помогут размещённые ниже фото, поэтапно демонстрирующие, как производить сгиб трубы.

Подготовительные работы

Чтобы процесс прошел быстро и просто, применяют такой инструмент, как стусло. Это шаблон, который имеет П-образный вид. В его боковых стенках есть шаблоны прорезей. Они имеют разный угол наклона.

Существует и другая методика, позволяющая ровно клеить плинтус потолочный. Вырезать углы без стусла возможно. Но все же применение такого инструмента значительно облегчает работу.

Сначала необходимо разметить плинтус. Если требуется создать внешний угол, длину отмеряют по потолку, внутренний – по стене. Для галтели применяют уклон линии в 45 и 90 градусов. Так как это довольно небольшое количество вариантов прорезей, вполне можно сделать шаблон самостоятельно. Для этого потребуется всего лишь лист бумаги или картона.

Если ремонтник обладает значительным опытом в проведении подобных операций, он может обрезать углы без дополнительных инструментов. Мастер прикладывает галтель к стене, а затем прямо здесь делает пометки на изделии. После этого он обрезает лишнее. Неопытный мастер, скорее всего, не сможет вырезать с первого раза ровные углы. Поэтому лучше пользоваться стуслом или закрыть неровности декоративными уголками.

Аппараты точной резки

Среди фирменных аппаратов, которые могли бы использоваться в быту для выполнения реза под углом, можно обратить внимание на технику итальянского производства. Ленточнопильный станок Mini Cut от компании «MASS» – малогабаритное устройство с ручным прижимом, для работы не только с трубами, но также уголками, прутками, профильными элементами

Ленточнопильный станок Mini Cut от компании «MASS» – малогабаритное устройство с ручным прижимом, для работы не только с трубами, но также уголками, прутками, профильными элементами.

На станке поддерживается установка угла среза от 0 до 45º. Процедура осуществляется при помощи ленточного полотна со скоростью 45 возвратно-поступательных движений в минуту. Аппарат оснащается электродвигателем мощностью 370 Вт, который питается от бытовой сети. Максимально допустимый диаметр обрезаемой круглой трубы – 65 мм.

В промышленных масштабах для резки трубы разработаны многочисленные установки с электромеханическим и электрическим приводом. Технически сложные аппараты позволяют с высокой точностью производить термическую, кислородную и плазменную резку:

Разметка и резка деталей

Когда необходимо выполнить сварку под углом, то сначала нужно ровно отпилить трубу под 45 градусов. Можно было сделать простой шаблон из плотной бумаги для разметки. Но желания производить точные расчеты тоже не было.

Я же применил дедовский способ, который позволяет очень быстро размечать трубы небольшого диаметра под любым углом. Мы набрали в небольшую кастрюлю воды. Где-то на одну треть. И поставили ее на ребро. Угол наклона кастрюли в 45 градусов проконтролировали угольником.

Нужный кусок трубы аккуратно опустили в воду одним концом. При этом нужно было следить, чтобы заготовка плотно скользила по стенке кастрюли. Вода оставила хорошо заметный след на поверхности патрубка, по которому был произведен распил.

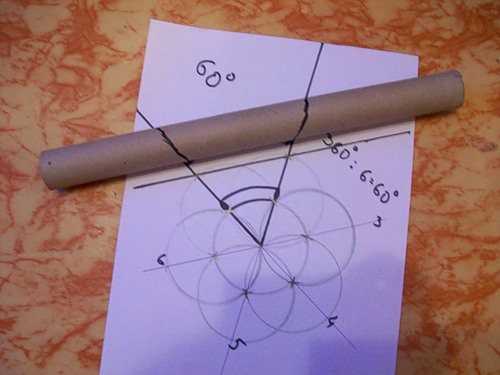

Видео покажет, как сделать шаблон для разрезки трубы под нужным углом из бумаги:

Заключительная часть

Не стоит думать, что болгарка с отрезным диском – это инструмент, используемый исключительно для демонтажа металлоконструкций и не требующий аккуратности в работе. Скорее, наоборот. УШМ требует предельной концентрации внимания и аккуратности в работе. Это довольно травмоопасный инструмент, а потому, при работе с ним, не стоит забывать не только о правильности разметки, но и о требованиях безопасности.

Только точный расчёт и резка позволит идеально совместить трубы под углом

Напоследок предлагаем посмотреть небольшой видеоролик, который немного больше расскажет о методах работы болгаркой.

Самостоятельное изготовление станка

Иногда требуется сделать станок в домашних условиях. Это облегчит работу по сгибке металла и повысит производительность работы. Здесь потребуются уголок, металлическая балка, петли с болтами, струбцины, рукояти, стол и сварочный аппарат. Порядок действий следующий:

1. Делается основа из металла, подойдет двутавровый профиль.
2. Крепится кверху балки уголок с помощью болтов.
3. Сварочным аппаратом под уголок привариваются три петли.
4. Сгинаем алюминиевый лист поворотом уголка.
5. Плотное прижатие металла обеспечивают две струбцины.
6. Уголок необязательно убирать, можно приподнимать его. Кладете изделие промеж профиля и уголка. Затем по краю выравнивается металлический лист.

Проверьте болты, чтобы они крепко были закреплены. Траверсы поверните и согните таким образом, чтобы образовать нужный угол. Это позволит не тратить время на расчеты угла.

Каким бы ни были устройства, главные принципы остаются неизменными. Следуя им, можно получить изделия, соответствующие стандартам и пожеланиям заказчика.

Разметка угла бумажным листом

Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.

Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.

Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.

Резка под 45 градусов

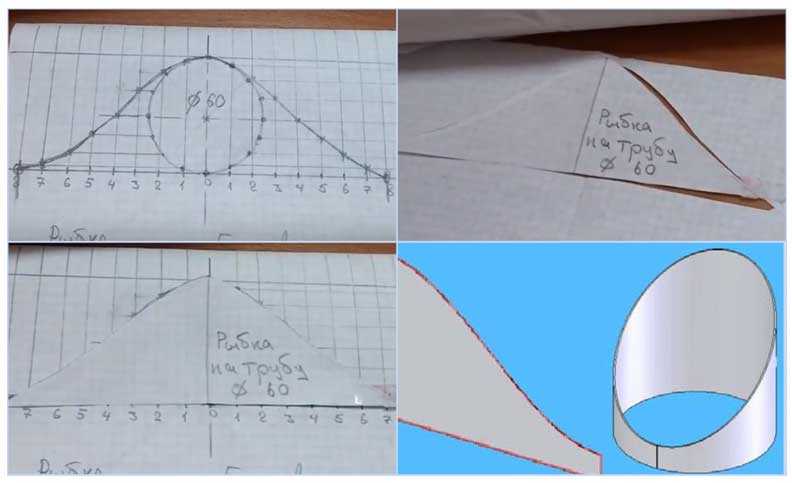

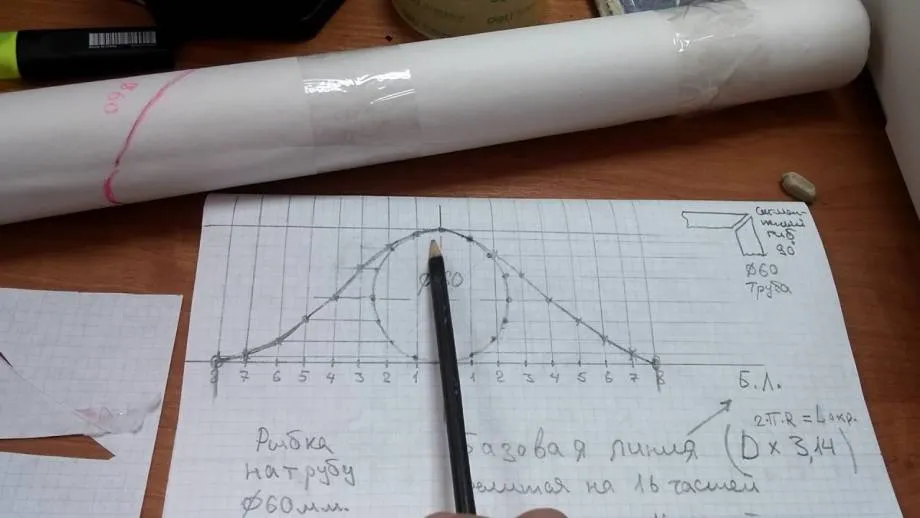

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

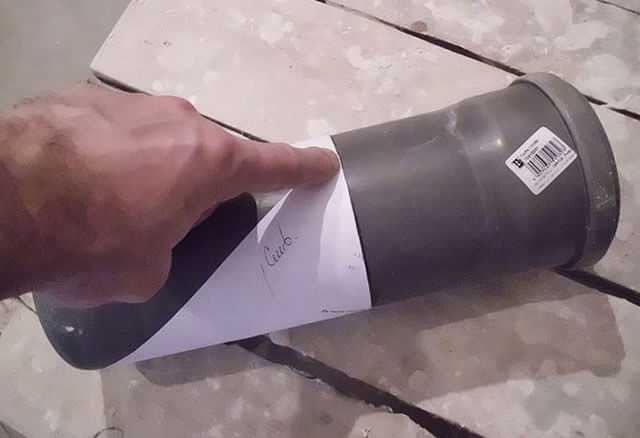

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

• проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
• прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

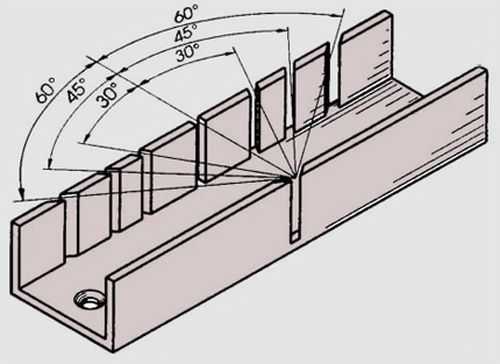

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4 Пример выполнения реза под углом 90 градусов

Замеры и обрезка плитки

Заканчивая второй ряд настенной плитки, я подхожу к нише, в которой размещена батарея отопления. И здесь мне предстоит сначала разметить и обрезать плитку, а затем выполнить заусовку.

Я укладываю плитку и устанавливаю дистанционные крестики, предварительно отмечая место, по которому пройдет обрез. На место будущего обреза я плотно наклею скотч, чтобы защитить будущую плитку от сколов.

Конечно, есть вариант сначала обрезать плитку по ширине на плиткорезе, но я буду сразу обрезать и обрабатывать края плитки болгаркой. Я снова прикладываю плитку с уже наклеенным скотчем и ставлю отметку для обреза, добавляя толщину плитки и зазор под клей — так я сразу учитываю толщину плитки, наклеенную в торец ниши.

Теперь я проведу линию на скотче по сделанной ранее отметке.

В данном случае скотч защищает плитку от сколов эмали при обрезке.

Для обрезания и последующей заусовки я буду использовать маленькую болгарку

Обратите внимание на диск, который здесь установлен

Это диск по камню и бетону, у которого имеются насечки на режущей части. А еще есть диск со сплошной режущей частью — на нем нет насечек, и он предназначен для резки камня и плиток при охлаждении водой. Такой диск не подойдет для обрезания плитки болгаркой, однако им можно попробовать выполнить заусовку.

Очень многое зависит от качества изготовления этих дисков. Не поленитесь посмотреть варианты в строительном магазине.

Обязательно используйте защитные очки и перчатки при работе с болгаркой.

В начале я выполню обрезку плитки болгаркой по намеченной линии

Эту операцию надо делать не торопясь и соблюдать осторожность, чтобы не выйти за пределы линии

Этот рез выполняется под прямым углом к плитке. Удалив лишнюю часть, слегка подшлифуем край.
