Как сделать направляющую шину для циркулярной пилы своими руками

Необходимый инструмент для заточки

Чтобы выполнить такую, казалось бы, простую операцию потребуется довольно внушительный список инструментов. Однако, если какого-то из них нет под рукой, можно попробовать найти ему замену. Без чего не удастся обойтись, так это без верстака с тисками, поскольку только с их помощью пилу можно жестко зафиксировать для работы. Остальной перечень выглядит так:

• устройство «разводка», которую в случае отсутствия можно заменить качественными пассатижами. При этом придется самому определять примерное расстояние от центра для каждого зуба;
• точильный брус с наждачной бумагой или же набор надфилей и напильников;
• молоток;
• дополнительный источник света;
• в некоторых случаях для проведения точных замеров может понадобиться штангенциркуль и транспортир.

Отдельного упоминания стоит метод заточки ручных ножовок при помощи болгарки. В таком случае потребуется наличие непосредственно самой УШМ, верстака и пары струбцин, поскольку полотно нужно будет зафиксировать горизонтально.

Формирование режущей кромки

Перед тем как приступить к формированию режущей кромки, необходимо провести подготовительную работу. Она заключается в нанесении разметки на кромке заготовки. Разметка размещена ровно по центру и служит ориентиром для изготовления симметричного спуска.

Для этого маркером закрашивается кромка, которая будет режущей и, используя сверло, равное по толщине заготовке, процарапывается разметка. Сверло имеет конусную заточку. Поэтому, если расположить сверло и заготовку на одной плоскости, кончик сверла будет ровно посередине.

Приспособление для нарезания кромки

Затем, используя напильник с крупной насечкой, можно приступить к формированию режущей кромки. При отсутствии должного навыка для создания ровной кромки, можно воспользоваться простым приспособлением. Оно состоит из основания, уголка и направляющей с площадкой для наждачной бумаги. На площадку с направляющей наклеивается наждачная бумага зернистостью 180. В уголке должно быть заранее просверлено несколько отверстий вертикально одно над другим. Нож плашмя закрепляется на основании и направляющая вставляется в отверстие на той высоте, чтобы угол между плоскостью основания и площадкой с наждачной бумагой был таким, который выбрали для формирования спусков. Универсальным является угол от 22 до 30 градусов.

Сделав ровный спуск до середины толщины заготовки, нож переворачивают, дальше делают такой же спуск на обратной стороне. Используя такое нехитрое приспособление, можно легко сформировать ровный клинок.

Этапы работы

Чтобы распилить заготовку быстро, необходимо действовать поэтапно:

Взять доску нужного размера, определиться с инструментом. Если заготовка имеет большой размер, следует брать ножовку с большими зубьями. При меньшей величине древесного материала возьмите пилу с меньшим размером зубцов.
Карандашом и линейкой наносится необходимая разметка. Чертите линии едва видные невооружённым взглядом. Следовать нужно согласно всем известной пословице: «Семь раз отмерь, один отрежь».
Сначала сделайте запил. Чтобы полотно не виляло, специалисты советуют его придерживать с помощью большого пальца или специального приспособления, названного стуслом. Процедура благодаря чему значительно облегчается.
Режьте древесину прямо, не виляйте телом инструмента из стороны в сторону

Если ножовка застряла в материале, осторожно освободите её и попробуйте пилить снова.

Правила и особенности работы с ножовкой по металлу

Для работы с ножовкой по металлу не нужно обладать специальными навыками и умениями. Однако при эксплуатации инструмента следует придерживаться определенных правил.

Перед тем как осуществлять распил заготовки, необходимо правильно вставить полотно по металлу для ручной ножовки. Предварительно его нужно расправить по ширине. Затем торцы полотна устанавливаются на посадочные места и фиксируются при помощи гаек. Правильное закрепление исключает вероятность возникновения вибраций в процессе использования инструмента. Режущий элемент должен звенеть от щелчка как гитарная струна. Однако не следует чрезмерно затягивать гайки, так как это может привести к поломке.

Для минимизации вероятности поломки зубчатого полотна обрабатываемую заготовку необходимо зафиксировать при помощи специальных тисков. Такая мера обеспечит изделию неподвижное положение, что будет способствовать быстрому и качественному распилу. Инструмент устанавливается на заготовку под углом 30-45 градусов, что минимизирует шум и вибрации при выполнении распила, образуя максимально тонкий рез.

Для работы с ручной ножовкой по металлу не понадобятся специальные навыки и умения

Разрез заготовки под прямым углом поперек металла осуществляется в исключительных случаях. При этом ровность реза будет определяться наименьшим углом наклона.

Для удобства и безопасности использования ножовки мастеру требуется принять правильную позу. Для хорошей устойчивости при выполнении распила ступни должны быть слегка раздвинуты. Руку с ножовкой необходимо держать под прямым углом. Нужно следить, чтобы движения были спокойными и равномерными. Первое движение производится с небольшим усилием, что позволяет режущему полотну войти в заготовку, а не скользить по линии реза.

Размах движений при выполнении реза должен быть максимальным, доходить до краев заготовки. Нельзя допускать, чтобы дуга ножовки соприкасалась с обрабатываемой деталью. Не следует использовать лишь один участок режущего полотна, поскольку оно быстро выйдет из строя. Дуга должна располагаться ровно, без наклона в разные стороны.

Для уменьшения вероятности поломки полотна заготовку следует зафиксировать в тисках

Характеристика поворотного стусла с ножовкой

Поворотное стусло с ножовкой представлено оборудованием, состоящим из пилы и регулируемой подставки, при помощи которой можно настроить угол пропила от 15 до 135 градусов. Стусло может быть изготовлено из металла или пластика. Первый вариант используется для разрезания погонажных элементов небольшой толщины, а второй – для маленького объема работ.

Подставка в виде стусла применяется для придания инструменту дополнительной жесткости, одновременно исполняя роль ограничителя. Ножовка с полотном, оснащенным небольшими резцами, может иметь длину 290-600 мм.

При распиле заготовки режущий элемент входит в нее под определенным углом, одновременно в вертикальной и горизонтальной плоскости. Благодаря такому двухплоскостному инструменту удается сформировать скос на торце обрабатываемой заготовки любой конфигурации.

Приспособление с поворотным стуслом относится к лучшим ножовкам по дереву и металлу профессионального типа. Его целесообразно использовать для столярных работ повышенной сложности. Вес оборудования составляет 2-4 кг. Цена ножовки по металлу со стуслом – 2 тыс. руб.

Поворотное стусло регулирует угол пропила от 15 до 135 градусов

Для эксплуатации такого инструмента станину необходимо закрепить на рабочей поверхности при помощи саморезов или струбцины. На обрабатываемой заготовке следует нанести разметку с указанием мест пропила. Изделие фиксируется на стусле таким образом, чтобы отметка совпадала с прорезями на пластине. Затем требуется выставить градус угла распила и закрепить ножовку так, чтобы она работала в одной плоскости. После этого осуществляется разрез заготовки.

Необходимые инструменты и материалы

Так как ковать и закаливать будущий клинок нет надобности, весь инструмент можно найти в гараже, который хоть немного, да оборудован. Нам понадобятся:

• маркеры: черный и серебристый;
• линейка, листок бумаги и штангенциркуль;
• углошлифовальная машина (болгарка);
• напильники с разным зерном;
• а также наждачная бумага и малярный скотч;
• эпоксидный клей;
• точильный и сверлильный станки;
• емкость с водой, для охлаждения;
• молоток, керн и тиски.

Нож из мехпилы. В этом наборе, все замечательно, по одной простой причине – любой элемент можно заменить ему подобным. Сверлильный станок – это, конечно, круто, но достаточно и электрической дрели. И так с любым инструментом из списка. Обязательно понадобятся материалы для изготовления рукояти, но об этом немного далее.

Виды шин

Они делятся на две большие категории:

• двухсторонние и односторонние;
• симметричные, не симметричные шины.

Основными признаками классификации считаются:

• конструктивные особенности пилы;
• геометрические размеры;
• применяемому материалу;
• наличием сменных и сложных шин.

Разнообразие направляющих

По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.

По характеру применения их разделяют на три основные категории:

• Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.
• Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
• Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.

Универсальная направляющая шина

Токарная обработка древесины

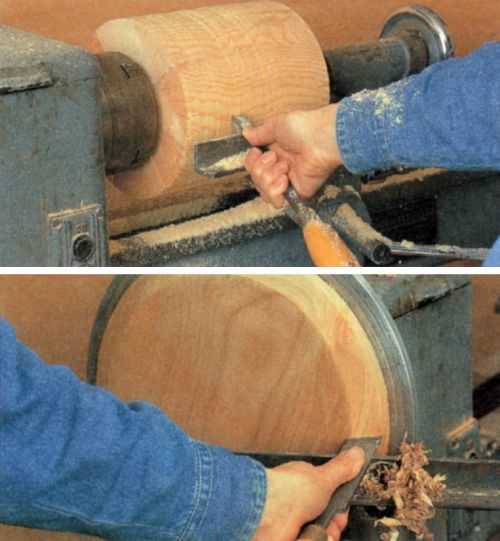

Если вы хотите изготавливать детали круглого сечения (ножки стульев, миски, тарелки), вам не обойтись без токарного станка. Приобретайте самый мощный и тяжелый станок, какой только позволяет ваш бюджет, — с регулируемым зажимным патроном и набором планшайб. Веретенообразные и цилиндрические детали вытачивают, закрепляя заготовку между передним и задним центрами станка, миски или тарелки — на наружной стороне шпинделя.

Токарная обработка древесины

Лучшие токарные станки снабжены устройством, позволяющим обтачивать большие заготовки на наружной стороне шпинделя. Вам потребуется разнообразный токарный инструмент — стамеска, отрезной резец, косое долото и радиусный шабер.

Шлифование древесины

Для получения гладких поверхностей используют многочисленные сорта наждачной бумаги (шкурки). Шкурку можно использовать или саму по себе, или обернуть ею деревянный брусок. Лучше всего шлифовать дерево несколько раз — после распиливания, после высыхания клея и после окончательной отделки.

Шлифование древесины наждачной бумагой

Для первого шлифования пользуйтесь обычной наждачной бумагой, для отделки — тонкой шкуркой на основе окиси алюминия (она дороже, но служит куда дольше). Для шлифования больших плоских поверхностей применяйте круглошлифовальную машину. Работайте в хорошо проветриваемом помещении и обязательно надевайте пылезащитную маску.

Шлифование древесины круглошлифовальной машинкой

Как изготовить торцовочное приспособление к циркулярке:

В металлическом стержне, с нижней стороны стержня, просверлите два отверстия диаметром 6 мм и на расстоянии 60 мм друг от друга. Используйте сверло большего диаметра и просверлите по отверстиям потаи, они помогут спрятать (утопить) головки болтов в стержне.

Шаг 1: Вставка болтов.

Установите шайбу и гравер на каждый болт и затяните гайки на всех болтах. Каждый болт имеет длину 40 мм.

Шаг 2: Подготовка деталей приспособления.

Следующий шаг — вырезать из куска дерева диск диаметром 80 мм, затем отрежьте небольшой кусок от диска, по размеру меньше чем половина диска, как показано на рисунке. Просверлите отверстие в центре диска, равное диаметру болта. Сделайте потай в нижней части диска (для гайки). Приклейте диск к прямоугольному бруску, как показано на рисунке.

Примечание: Чтобы избежать проскальзывания, можно после полного высыхания клея ошкурить мелкой наждачной бумагой дерево в месте соединения диска со стержнем.

Шаг 3: Сборка приспособления.

До сборки нужно сделать соединяющую планку, которая соединит между собой два болта, как показано на рисунке. Установите стяжную планку, шайбу, гравер и затяните контргайку на болту оси диска. Подожмите гайку плотно так, чтобы можно было регулировать приспособление в следующем шаге. Накрутите гайку-барашку на другой болт.

Шаг 4: Регулировка устройства.

В нашем случае настройку торцовочного приспособления сделаем под углом 90 градусов. Используя калибровочный уголок установите первоначальный угол 90 градусов.

Шаг 5: Совмещение приспособления с пильным диском.

Установите стержень в слот (паз) на циркулярном столе — позади пильного диска. Уголком проверяем угол 90 градусов в конечной точке реза пильным диском на заготовке. При соблюдении всех указанных рекомендаций, угол должен составлять все те же 90 градусов.

Как пилить двуручной пилой подробная инструкция с описанием

С первого взгляда процесс пиления двуручной пилой может показаться легким и незамысловатым. Однако стоит только новичку взяться за ножовку, как сразу становится понятно, что это работа для настоящих и крепких рук. Однако не обязательно иметь гору мышц, чтобы исправно пилить дрова пилой «Дружба-2». Для этого надо немного опыта, а также понять принцип работы.

Это интересно! Даже при наличии опыта работы короткоходными ножовками, новичок, взявший в руки впервые двуручную пилу, будет неприятно удивлен. Если на другом конце пилы будет стоять опытный пильщик, то новичку придется несладко, пока он не освоит принцип работы устройства.

Инструкция о том, как пилить двуручной пилой бревна и деревья выглядит следующим образом:

1. Сначала бревно необходимо закрепить, установив его на «козлах». Надо учитывать, что удобнее всего работу проводить стоя на ногах, поэтому даже если бревно лежит на земле, то для правильности его распила, следует расположить его на специальной подставке — козлы
2. Участок бревна, который отпиливается от основной части, должен свисать над землей
3. Оба пильщика занимают удобную позицию, поставив ноги на ширине плеч. Здесь главное надежный упор ногами, иначе не исключается вероятность получения травмы
4. В идеале рекомендуется, чтобы один из пильщиков расположился немного выше другого, например, подставив поддон. Это позволит ускорить распил, но вовсе не является обязательным действием
5. Взявшись за рукоятки инструмента, можно приступать. Главное при работе двуручной ножовкой — это синхронная работа руками. Именно от сглаженной работы руками зависит эффективность достижения конечного результата
6. Принцип парного пиления следующий — прикладывать усилие необходимо только в одном направлении — тянуть полотно на себя. Толкать инструмент от себя не нужно, так как эта задача возлагается на напарника. В то время, когда напарник тянет на себя полотно, рука первого пильщика отдыхает
7. Таким способом повышается не только эффективность работы, но еще и исключается быстрая усталость

На скорость достижения результата влияет много факторов, как толщина бревна, длина полотна, качество заточки зубьев, а также синхронная работа пильщиков. Стоит отметить следующее, что при правильном подходе к пилению, удается достичь быстрого распиливания, сравнимого с работой бензопилы.

Это интересно! Если полотно имеет признаки коррозионных отложений, то перед проведением работ рекомендуется зачистить поверхность мелкой наждачной бумагой (для ускорения работ можно использовать ручную щетку по металлу), а после нанести машинное масло для снижения сопротивления при работе инструментом.

Сколько стоит ножовка по металлу: обзор популярных производителей и моделей

При походе в магазин очень сложно ориентироваться в представленном ассортименте. Поэтому не лишним будет предварительное знакомство с наиболее популярными образцами ножовок по металлу, по мнению специалистов и пользователей.

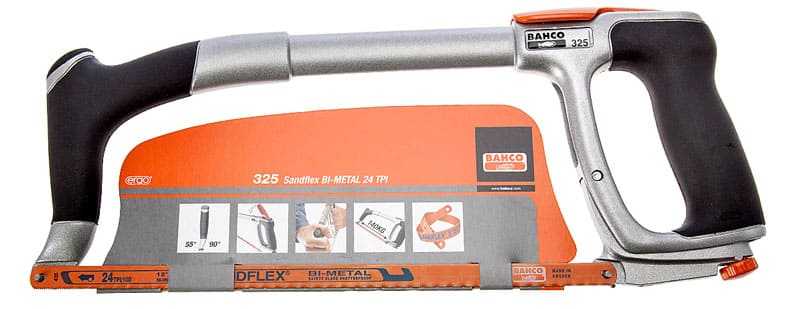

Bahco 325 – высокое качество при высокой цене

Bahco 325

Профессиональная модель, которая оснащается прочной алюминиевой рамой с удобным пружинным механизмом натяжения полотна. Это позволяет быстро осуществлять его замену. Основой этого инструмента является биметаллическое полотно для ножовки по металлу длиной 300 мм. Высокая твёрдость обеспечивает сохранение острой заточки. Угол изменения наклона полотна составляет 55º. Единственным недостатком пользователи считают высокую стоимость, которая составляет 3062 рубля.

Stanley 1 15 122 – бюджетный вариант для домашнего использованияBahco 325

Stanley 1 15 122

Модель от известного бренда, которая относится к бюджетному сегменту. Её цена составляет всего 459 рублей. За эти деньги покупатель получает рабочий инструмент для домашнего использования с длиной полотна 300 мм. Ножовка по металлу Stanley 1 15 122 имеет удобную эргономичную пластмассовую рукоятку, 4 положения натяжения полотна и возможность его усиления до 102 кг.

Gross 77604 – рычаг-фиксатор позволяет добиться максимального натяжения полотнаStanley 1 15 122

Gross 77604

Ещё одна недорогая модель, стоимость которой составляет 1453 рубля. Ножовка по металлу Gross оснащена стальной рамкой с нанесённым лаковым покрытием для предотвращения коррозии. Дополнительно, для достижения максимального натяжения, применяется специальный рычажный механизм. Имеется возможность поворота биметаллического полотна на 45º и 90º. Ручка имеет прорезиненную вставку.

Зубр ПРО-900 – практически полная копия изделия от Gross

Отдельно следует отметить цену полотен для ручной ножовки по металлу. Она варьируется от 8 до 1500 рублей за одну штуку. Главным фактором ценообразования в данном случае выступает качество используемого материала, количество зубьев, острота их заточки и бренд.

Gross 77604

Выбор ножовки по металлу

При выборе ножовки важно учитывать все особенности. Не стоит приобретать слишком дешевые или слишком дорогие, если вы сомневаетесь по поводу большой разницы в цене. Приспособление, в первую очередь, должно быть практичным в работе, все действия должны выполняться легко, не прилагая дополнительных усилий

Приспособление, в первую очередь, должно быть практичным в работе, все действия должны выполняться легко, не прилагая дополнительных усилий.

Рама инструмента должна быть достаточно прочной, особое внимание следует уделить рукоятке, которая постоянно находится в работе. Для удобства использования ручка должна быть оснащена специальным упором для пальцев. Все детали должны быть максимально зафиксированными, не иметь никаких дефектов

Размер станка подбираете самостоятельно для стандартных полотен или универсальных моделей. Дизайн может быть совершенно разнообразен, определиться с этим помогут многочисленные фото ножовок по металлу

Все детали должны быть максимально зафиксированными, не иметь никаких дефектов. Размер станка подбираете самостоятельно для стандартных полотен или универсальных моделей. Дизайн может быть совершенно разнообразен, определиться с этим помогут многочисленные фото ножовок по металлу.

Специальные комплекты

Отдельным рядом идут комплекты для выполнения специальных работ – например, приспособление для врезки петель. Устройство представляет собой индивидуально изготовленный или настраиваемый шаблон для этого вида фрезерования, оснащенный крепежными элементами особой конструкции, фиксирующими инструмент на торце дверного полотна.

Самодельное приспособление для врезки петель

Как правило, такие шаблоны изготавливаются самостоятельно. Любой столяр узкой специализации старается иметь индивидуальный комплект, особенно если работа производится на территории заказчика.

Фрезы для врезки петель

Существуют и стандартные приспособления для петель, в виде особых фрез. Для работы с ними шаблон не требуется.

Фреза для врезки дверных петель

При выполнении домашних ремонтных работ можно обойтись более простыми способами вырезания ниш для петель или пазов для замка. Достаточно установить на штангах второй параллельный упор и тогда фрезер будет надежно закреплен на торце дверного полотна.

Этот способ менее удобен и не подходит для серийного производства дверей, однако при разовых работах позволит сэкономить средства на приобретении специального набора.

Набор фрез для переплета

Набор фрез специально для определенного типа работ

Существуют также комплекты фрез, каждая из которых по отдельности использоваться не может. В таких наборах заточка наконечников синхронизирована, и каждая следующая фреза дополняет работу предыдущей. В качестве примера рассмотрим набор для переплета.

Переплет выполненный набором фрез

Именно при использовании всех фрез из набора, можно получить соединение без щелей. Для повышения универсальности применения выпускаются наборные фрезы.

Универсальная наборная фреза

На оси закрепляются несколько взаимодополняющих режущих насадок, расположение которых можно комбинировать. При этом одним комплектом можно выполнять работы, для которых потребуется насколько моно насадок.

Таким образом, применяя разнообразные приспособления для ручного фрезера, можно выполнять сложные по дереву своими руками не используя стационарные фрезеровальные станки. Особенно актуален этот вопрос при проживании в квартире, когда место для размещения станка найти невозможно.

А при помощи ручного фрезера с хорошим комплектом насадок и дополнительных приспособлений, можно организовать мини-цех на балконе. Только при работе в закрытом помещении, необходимо обеспечить отвод пыли и опилок.

Разновидности ножовок, характерные особенности изделий

Ножовка является столярно-слесарным инструментом, она представляет собой разновидность пилы. Главное ее назначение состоит в выполнении распила заготовок и изделий из разного материала.

Ножовки по металлу могут быть ручными и электрическими

Пилы подразделяются на ручные приспособления и электрические ножовки. Последний вариант оснащен двигателем, при помощи которого обеспечивается быстрая и менее трудозатратная работа. Такая сабельная ножовка может быть представлена в виде сетевого или аккумуляторного инструмента. Первый тип устройства работает от электрической сети. Данная ножовка является довольно мощным прибором. Единственным ее недостатком считается наличие шнура, который ограничивает площадь действия.

Сабельные инструменты можно разделить на электрические ножовки по металлу, по дереву и по камню, их полотна отличаются длиной, формой, размером и количеством зубьев.

Аккумуляторная ножовка является более мобильным устройством, которое работает от аккумулятора. Такой тип приспособления характеризуется меньшей производительностью. Одного заряда батареи не хватает для длительной эксплуатации инструмента.

В зависимости от назначения различают ручные ножовки по дереву и по металлу. Первый тип устройств состоит из рабочего полотна, оснащенного острыми зубцами, и рукоятки для удобного захвата. Этот инструмент нередко используется для распила гипсокартона и газобетона.

Ручные ножовки могут быть как по металлу, так и по дереву

Ручная ножовка по дереву может быть классической, выкружной и шиповой. Первый вариант применяется для продольного или поперечного реза заготовки. Зубцы полотна имеют треугольную форму и располагаются с шагом 1,5-6,5 мм. Чтобы повысить эффективность пиления, следует изучить информацию о том, как наточить ножовку.

Выкружная пила используется для вырезания криволинейных деталей, что обеспечивается благодаря узкому полотну с мелкими зубцами, которые могут располагаться как с одной, так и с двух сторон. Шиповое приспособление применяется для удаления выступающих пазов и шипов с целью получения чистого реза.

Ножовка по металлу является универсальным инструментом, который способен разрезать заготовку из любого материала, включая пластик, дерево, пенопласт, газобетон и т. д. Рабочее полотно у таких пил имеет мелкие зубцы, благодаря чему рез получается более аккуратным, чистым. В процессе работы образуется мелкая стружка.

Ручная ножовка по металлу: конструкция инструмента

Инструмент для работы с металлом имеет простую конструкцию. Он похож на скобу, между концами которой в натянутом положении зафиксировано полотно. Приспособление состоит из рамы, режущего элемента и рукоятки.

Конструкция ножовки: 1 – стойка; 2 – рамка-держатель; 3 – хвостовик; 4 – ручка

Рама предназначается для крепления полотна. Она может быть выполнена из разных материалов. Для распила плотных металлических заготовок применяются рамы, изготовленные из композитов высокой прочности. Конструктивное исполнение элемента определяется исходя из условий его использования. Если часто возникает необходимость производить распил в труднодоступных местах, следует приобретать небольшое приспособление, которое дает возможность регулировать наклон полотен.

Режущая часть представлена тонкой стальной лентой. Полотно установлено в раму таким образом, чтобы зубчики находились с противоположной стороны от рукоятки. Оно является самым хрупким элементом конструкции, поэтому при выполнении распила требуется действовать особо внимательно и аккуратно, поскольку небрежное отношение может привести к поломке изделия.

На режущем полотне располагаются зубчики клиновидной формы

При выборе приспособления следует обратить внимание на то, подвергались ли резцы закалке, благодаря которой увеличивается срок эксплуатации и производительность инструмента. Это также будет влиять на решение вопроса, как заточить ножовку (с информацией можно ознакомиться в интернете)

Предпочтение лучше отдавать каленым, выполненным из никелированной стали и имеющим темный окрас или биметаллическим, окрашенным в любой тон вариантам.

Удобство и безопасность при эксплуатации ножовки по металлу обеспечивается рукояткой

Рукоять является важной деталью инструмента, благодаря которой обеспечивается удобство и безопасность при эксплуатации ножовки. Лучшей является двухкомпонентная ручка, которая оснащена прочной резиной и специальными мягкими вставками

Рукоять может быть размещена сбоку или сверху ножовки.

Как сделать своими руками

Направляющую для электролобзика можно приобрести в специализированном магазине или, при наличии достаточного количества свободного времени и желания, изготовить самостоятельно.

Необходимые материалы и инструменты

Изготовление направляющей для лобзика своими руками не требует наличия особых технических навыков или применение специального инструмента. В необходимый перечень материалов и приспособлений входят:

• деревянные бруски;
• лист ДСП или OSB;
• мебельные гайки и шайбы;
• деревянные рейки;
• крепежный материал.

Пошаговая инструкция изготовления

Чтобы сделать многофункциональную настраиваемую направляющую для электрического лобзика, необходимо выполнить следующие действия:

1. По заранее заданным размерам нанести разметку на деревянные бруски и лист ДСП или OSB. После этого составить их вместе и зафиксировать шурупами по дереву.
2. Из деревянных брусков и реек собрать направляющую площадку для электролобзика. В центральной части необходимо оставить зазор шириной 5-7 мм для пильного полотна.
3. В крышке основания, на месте установки направляющей, вырезать продольный паз для пильного полотна.
4. В направляющей площадке высверлить два сквозных отверстия и запрессовать в них металлическую трубу.
5. Вкрутить в отверстия шпильки и зафиксировать площадку с помощью гаек-барашков.
6. Изготовить подвижный упор. Для этого потребуется подготовить отрезок деревянной рейки длиной 15-20 см и, приложив его к рабочей поверхности просверлить сквозное отверстие.
7. Вставить в отверстие крышки отрезок трубки. Затем, при помощи шпильки и гайки барашка зафиксировать деревянный упор.
8. При помощи уголка выставить положение упора под углом 90ᵒ к направляющей и просверлить в нем отверстие для фиксации шпилькой. Аналогичную процедуру повторить для угла 45ᵒ и нанести соответствующую разметку.

Более детальный процесс изготовления направляющего уголка для электрического лобзика можно увидеть, посмотрев представленное ниже видео.

Самодельная направляющая для фирменной циркулярки

Выбираю одну из ручных дисковых пил, исходя из простоты изготовления самодельной направляющей шины. За фирменную 1,5 метровую шину платить 2-2,5 тыс. руб (у Макиты под 4 тыс. руб) не хочется, поэтому прошу подсказать, если, конечно, кто интересовался всерьез, для какой циркулярки проще всего сделать замену фирменной шины и из чего. Если еще и подскажете точное название профиля, или где такой имеется в продаже, буду весьма благодарен! Рассматриваю модели: Makita 5603 Metabo KS 54 DeWalt DW351, 364 Bosch PKS 54, GKS 54 СЕ, GKS 66 СЕ

” > Посмотрите здесь. Имеются очень бюджетные варианты.

Идея такая. В качестве направляющей можно взять квадратную или прямоугольную алюминиевую трубу. К подошве циркулярки приделать кронштейн, который будет с двух сторон охватывать направляющую (рисунок). Кронштейн в простейшем случае можно сделать из куска металла и двух уголков.

Прелесть “родных” линеек-направляющих в прилегании диска к краю этой линейки – что дает наименьший скол и установку линейки именно по линии реза. А в случае “упора” можно любую трубу ровную использовать (но и опять-же подошву пилы дырявить!). По образу и подобию профиля подошвы имеющейся пилы ИМХО, самое оптимальное, использовать широкую деревянную рейку из твердой породы дерева с накладками под пазы подошвы пилы из деревянных-же реек. Для лучшего скольжения покрыть восковой мастикой а на нижнюю сторону приклеить полоски губчатой резины дабы не скользило. Дерево легче обрабатывать, клеить. По жесткости: направляющая пилы Фестул по вертикали “гуляет” как полотно рулетки, но в горизонтали, за счет ширины, очень жеская. А система состыковки двух линеек Фестул у меня до сих пор вызывает ироническую улыбку.

Если щиты стандартные 1200х2500мм. Поступите “от обратного” Лист ФСФ фанеры (1220х2440) или ЛДСП используйте как шаблон-направляющие. В листе выбрать паз по периметру, а на подошву пилы прикрепить реечку шириной чуть меньше паза в листе. Реечку в паз и вперед. Можно наоборот на лист рейки, а к подошве пилы кусок фанеры с пазом. Пока не было шины направляющей к TS55, пользовался фанерной, даже присоски сделал из утопленных в фанеру резиновых пробочек от мед. пузырьков . С уважением и проч.

А система состыковки двух линеек Фестул у меня до сих пор вызывает ироническую улыбку.

Ваш выбор? У фестул линейки и 5м. есть

С уважением и проч.

а пилить короткие детали неудобно! имею 1,4 и 1, 9 метра. Но 500 руб. за десятисантиметровую железную пластину с 4-мя отверстиями.

Дерево нежелательно, его со временем может повести. Фанеру можно, но надо получить у нее ровный край. Если заводской край не устраивает, для получения ровного края нужна направляющая.

Вообще необходимость шины зависит от объемов работ. Можно ведь взять любой ровный профиль и вести циркулярку вдоль него. Это менее удобно по сравнению с шиной, но вариант вполне рабочий.

Это я так понял что-то подобное ” > ” > Предлагали ещё вот такое ” >
