Наклон электрода

Чтобы сварить детали под прямым или острым углом, необходимо уметь правильно перемещать электрод. В процессе сварки конец электрода расплавляется вместе с обмазкой, которая выделяет защитные газы и частично превращается в шлак, также защищающий сварочную ванну от атмосферного кислорода.

Необходимо обеспечивать постоянное покрытие ванны жидким шлаком, иначе не получится качественный сварочный шов. Металл в жидком состоянии должен находиться не менее трех секунд, которые требуются для выделения вредных газов.

При этом необходимо перемещать электрод вдоль шва, делая сложные вращательные или зигзагообразные движения концом электрода. Добиться такого контроля над сваркой можно только при правильном угле наклона электрода. Но угол наклона нужен не только для контроля хода сварки. С помощью него можно воздействовать на характеристики сварного шва.

Сварка углом вперед делает глубину провара меньше, в то время как ширина увеличивается. Это можно использовать при сварке металлов малой толщины. При этом способе кромки хорошо проплавляются, скорость сварки повышается.

При сварке углом назад провар становится глубже, а шов выше, но ширина уменьшается. Кромки прогреваются недостаточно, поэтому вероятны непровар и образование пор.

Но умение варить недостаточно для получения качественного сварного шва. Иногда требуется определенное его положение в пространстве, чтобы получился добротный шов.

А это достигается применением особых приспособлений, которые фиксируют свариваемые детали в пространстве так, как необходимо сварщику. Например, при требуется располагать шов вертикально.

При производстве сварочных работ очень часто требуется закрепить соединяемые детали между собой так, чтобы сварщик мог сделать свою работу. Если изделия тяжелые, сложной формы, то без специальных приспособлений не обойтись.

В небольших мастерских распространение получили устройства универсального типа, способные фиксировать собранное изделие перед сваркой и менять его положение в процессе работ. Они бывают установочные и закрепляющие.

Прижимы и стягивающие устройства

Важную роль играют прижимные (зажимные) приспособления. Они прижимают заготовки к фиксаторам или плоскостям оснастки, и бывают механическими, пневматическими и магнитными.

Но самые распространенные и универсальные приспособления – винтовые прижимы, их еще называют струбцинами. Они используются большей частью при единичном изготовлении и в домашнем хозяйстве, требуют много времени на установку. Пружинные прижимы используют при сварке мелких и тонких заготовок.

В качестве вспомогательных приспособлений для сварки можно применять пневматические устройства. Они имеют высокое быстродействие, отличаются точностью и «мертвой хваткой».

Так как сжатый воздух упруг, то устройство обеспечивает мягкую компенсацию деформаций возникающих при сварке. Пневматические системы используются в основном при массовом производстве с высоким уровнем механизации. Для захвата и прижима тяжелых деталей (1 тонна и более) используют гидравлические прижимные системы.

Магнитные прижимы (их еще называют держателями) просты в использовании, быстро устанавливаются и снимаются. Их применяют для выравнивания кромок и прижатия плоских изделий к основанию стенда через флюсовую подушку. На предприятиях наибольшее распространение получили электромагнитные прижимы, а в частном пользовании популярны постоянные магниты.

К стягивающим приспособлениям относятся всевозможные стяжки, распорки и домкраты. Они имеют самое разное устройство, иногда довольно сложные конструкции, используются для стягивания и распора заготовок в процессе сварки.

Критерии выбора

При покупке инструмента нужно учитывать его основные технические параметры.

Производитель

Гарантией точности и долговечности угольника является покупка качественного инструмента. Выбрать такой вариант можно при рассмотрении моделей известных торговых марок:

Matrix;
Энкор;
STAYER;
ЗУБР;
Вихрь;
KRAFTOOL;
FIT;

Длина и ширина

Размеры элементов угольника могут быть разные. Наиболее точные замеры снимаются с применением инструмента с длинными сторонами. Для домашнего использования достаточно 150-300 мм. Для выполнения разных видов работ лучше выбрать прибор до 600 мм. Профессионалам больше подойдут модели до 1000-1720 мм.

Диапазон показателей длинной стороны – 90-1720 мм, короткой – 25-1220 мм.

Особенности конструкции

Любой угольник имеет выставленный прямой угол. Путём усовершенствования классического варианта были разработаны следующие модификации:

складной инструмент;
с транспортиром;
с уровнем;
с двухсторонней разметкой.

В одной модели могут совмещаться функции линейки, рейсмуса, ерунка, малки, уровня и других приспособлений.

Материал

Измерители бывают алюминиевыми, стальными, сделанными из нержавейки, и с чугунным основанием. Высокой прочностью характеризуются два последних вида. Алюминий имеет низкую жёсткость, что может повысить процент погрешности при нанесении разметки. Современные алюминиевые модели лишены такого недостатка благодаря использованию экструдированного профилированного материала.

Угломер Kraftool 34290

Шкала

На линейку инструмента могут наноситься деления шкалы. Чаще всего используется один из вариантов:

метрическая (числа идут по рангам, разделяются интервалами, определено строгое положение нулевой точки, величины имеют абсолютные значения);
дюймовая.

Встречаются также модели с двойной шкалой. Разметки в них наносятся на разные края линейки.

Класс точности

Измерителям присваивается определённый класс точности. В классификацию входят три класса: 0; 1,0; 2,0. Самым точным считается нулевой класс.

Длина в сложенном виде

При покупке складной конструкции нужно учитывать длину инструмента в сложенном виде. Это облегчит транспортировку

Стоит обратить внимание также на качество фиксации линеек. Малейший люфт искажает данные

Диапазон длины большой стороны представлен значениями от 60 мм до 1600 мм. Складные модели, как правило, способны уменьшаться вдвое.

Вес

Единицей измерения являются граммы. Чем легче инструмент, тем удобней с ним работать. Однако не все облегчённые материалы отличаются высокой жёсткостью, долговечностью. Любые деформации провоцируют погрешности при разметке. Поэтому при выборе модели нужно учитывать не только вес, но и жёсткость.

Вес прибора зависит от материала, из которого он изготовлен. Лёгкими считаются пластиковые и алюминиевые изделия.

Выбор угольника

При выборе столярного угольника нужного качества следует определиться с областью его применения.

Для несложных работ – можно использовать простейший плотницкий угольник. Но кто даст гарантию, что спустя какое-то время не возникнет желание изготовить сложное изделие, детали которого требуют тонкой подгонки. Понадобится столярный инструмент с более высокой степенью точности.

Выбирая столярный прибор нужно обращать внимание на следующие характеристики:

Разметка. Более универсальны те, у которых измерительная шкала нанесена с обеих сторон линейки и на ручке. Выгравированные отметки, в отличие от нанесенных краской, не пропадают. Более тонкие штрихи увеличивают точность измерения.
Размеры. Короткая линейка не позволит проводить линии нужной длины (при распиловке фанеры). Оптимальная длина рабочей поверхности – 600 мм.
Качество. Недопустим малейший люфт между колодкой и линейкой. Перед покупкой «покрутите» прибор в руках. Детали должны оставаться в неизменном положении даже при применении к ним небольшого усилия.
Вес. В большинстве случаев пластина с делениями изготавливается из нержавеющей стали. Материалы для ручки разнообразны. Взвесьте изделие в руке, приложите к стене. Определитесь, пользование каким прибором было наиболее комфортным.

Вступление

При сварке угловыми струбцинами конфигурации фиксируют под нужным углом. Правда, самое простое приспособление, что используют в этих целях, угольник.

Однако угловая струбцина гораздо комфортней в работе. Ведь угольника хватает лишь на состыковку конструкций, их зафиксировать он не сможет.

Для угловой струбцины не столь важно, из какого материала и с каким сечением. Главное — варить можно под разными углами

Для работы не ограничиваются покупкой одного изделия.

Не родился еще изобретатель, который запатентует универсальный зажим, подходящий для всех видов сварки да еще по сходной цене.

Приспособления с магнитами

Очень удобными сборочно-сварочными устройствами являются магнитные приспособления для сварки, соединяющие и удерживающие детали в определенном положении силой притяжения встроенных в них магнитов.

Магнитные угольники. Устройства этого типа распространены очень широко. Производится большое количество всевозможных магнитных угольников, различающихся формой, наличием или отсутствием дополнительных крепежных деталей и возможностью или невозможностью изменения угла. С их помощью очень удобно соединять под нужным углом листовые детали, рамные конструкции, стойки и т.п.

Магнитный угольник Strong Hand Tools

Универсальные магнитные приспособления. Кроме угольников есть и другие магнитные устройства, обладающие гораздо большей функциональность и универсальностью. Насколько удобно и легко с ними работать, можно понять, познакомившись поближе с приспособлением, носящим название MagTab (Strong Hand Tools).

Магнитное приспособление MagTab для сварки (Strong Hand Tools)

Устройство состоит из двух опорных плоскостей (1) с встроенными магнитами. Угол между ними может меняться в зависимости от того, к какому по форме основанию их предстоит крепить. Это может быть цилиндрическая поверхность, плоскость или угол. Кроме опорных, имеются еще две плоскости (2), к которым крепятся детали, которые необходимо приварить к основанию. Они расположены под углом 90° друг к другу и имеют степень свободы по отношению к опорной поверхности, благодаря чему привариваемые детали можно смещать относительно основания. Известно, сколько времени и старания при сварке требует иногда установка и закрепление неудобной и неустойчивой детали в нужном месте. Применение устройства, подобного MagTab (Strong Hand Tools) позволяет быстро и легко приварить к различному по форме основанию любую деталь. Достаточно установить приспособление на основание и приложить привариваемый элемент в нужном месте к одной из двух его крепежных поверхностей. Сила магнита обеспечивает достаточную прочность крепления детали и ее неподвижность во время сварки.

Магнитное приспособление MagTab для сварки (Strong Hand Tools)

Есть варианты и проще:

Магнитное приспособление V-Pads для сварки (Strong Hand Tools)

Приспособления сборочно-сварочные магнитного действия очень удобны. Они позволяют в несколько раз сократить время на сборку конструкций и обеспечить их должное качество. Простые, удобные в использовании и относительно недорогие они наравне со струбцинами и зажимами, заслуживают того, чтобы находиться в домашней мастерской. Раздобыв постоянные магниты или сделав электромагнит, подобные приспособления можно сделать своими руками

Только важно помнить, что под воздействием высоких температур (некоторые магниты — под воздействием не очень высоких температур) постоянные магниты размагничиваются

Как сделать своими руками

Самые простые конструкции стоят дешёво, и профессиональные мебельщики не озадачиваются самодельным изготовлением, а предпочитают покупать заводские модели. Но есть и такие мастера, которые хотят именно сделать такое устройство своими руками.

Для самостоятельного создания кондуктора необходимо воспользоваться чертежами, которых в интернете есть очень много. Своими руками можно сделать и простые конструкции для конфирматов и более сложные для шкантов.

Для производства требуется подготовить инструмент:

дрель;
классический набор инструментов для слесаря;
сварка;
болгарка.

Простейший кондуктор можно изготовить из подручных средств, которые в основном есть в любом хозяйстве, в мастерской на даче или гараже. Для его создания подойдут простейшие материалы, такие как арматура, металлические листы и деревянные бруски и т. п. Они позволяют существенно сэкономить средства при производстве подобного устройства.

Изготовление такого устройства следует проводить в несколько этапов:

Из квадратной арматуры 10х10 миллиметров необходимо сделать несколько отрезков нужной длины.
Отверстия, через которые будет проходить сверло, должно находиться на расстоянии 8 миллиметров от края арматуры.
Согласно общепринятым нормам, расстояние между отверстиями должно быть 3.2 сантиметра, а диаметр отверстия при этом 5 миллиметров. Таким образом, создаётся петля из отверстий.
Когда сделать ещё и дополнительные упоры, то пользоваться таким устройством будет значительно проще. Для его создания понадобится металлическая пластина толщиной в 1 миллиметр, а шириной 20 миллиметров. Пластину следует согнуть под углом 90 градусов, тогда крепить к общей конструкции. После закрепления всех элементов с помощи струбцины их необходимо надёжно соединить болтами.

Originally posted 2018-04-06 09:10:15.

Отключаемые и включаемые

* отключаемый магнитный угольник для сварки конструкций

* включает для сварщика (включаемый, магнит)

Использование включаемых и отключаемых магнитов позволяет уменьшить и упростить монтаж металлических конструкций. Они обладают преимуществами по сравнению с постоянными магнитами:

Простота очистки выключенного магнита от мелкого металла;
Возможность регулировки расположения свариваемых деталей при отключенном магните;
Надежная фиксация элементов конструкции при включении магнита в определенном месте.

Преимущество такого приспособления в том, что его несложно снять после прихваток, всего одним движением. Магнитные уголки бывают шаблонными или универсальными. Стандартные изделия делают с фиксированными углами, а приспособления универсального назначения дают возможность сварить 2 части конструкции под любым необходимым углом.

Внимание! В конструкции иногда предусматривают V-образный паз. Он включает для сварщика возможность фиксировать даже очень маленькие металлические детали любой сложности. Преимущества работы с магнитным угольником

Преимущества работы с магнитным угольником

Для выполнения любительских работ подойдут недорогие стандартные изделия, а вот для профессиональной сварки необходимы сложные четырехгранные и трехкоординатные приспособления – изготовленные из жаропрочных магнитов. Качественный магнитный держатель предназначенный для сварки металлоконструкций прочный на разрыв, выдерживает большие нагрузки, и стоек к механическим воздействиям. Магнитный угольник, имеющий необходимую мощность, должен надежно удерживать свариваемые части конструкции – это сделает самостоятельную работу легче и безопасней.

Рекомендация! Чтобы было проще снимать магнитное приспособление желательно использовать отключаемые магнитные держатели.

Выбирать подходящий для работы магнитный держатель необходимо с учетом предполагаемых углов конструкции, массы используемого инструмента, мощности магнита.

На что обращать внимание при выборе

Для профессионального сварщика важно выбрать подходящие магниты для сварки металлических изделий. Это позволит качественно выполнить работу без помощника. При выборе нужно помнить:. При выборе нужно помнить:

При выборе нужно помнить:

1. Нельзя использовать сварочные магниты малой мощности при сварке тяжелых конструкций. Под большим весом, слабый держатель не сможет фиксировать массивные детали. Но слишком мощное приспособление, усложнит работу из-за своих габаритов и большой массы. Нужен неодимовый или обычный магнит, подходящий для выполнения определенной задачи;
2. Чаще всего используют треугольные приспособления. Их можно устанавливать под углами в 45, 90 и 135 градусов;
3. Удобнее использовать отключаемые устройства.

Сварочные работы проводят на расстоянии от магнитного приспособления. Если оно нагреется, то качества магнита исчезнут. Также ему вредят сильные удары. Больше ограничений при использовании магнитных приспособлений для сварки нет.

Способы сварки

Профессионалы хорошо знают, как варить профильную трубу разными методами. Поэтому они быстро и качественно выполняют поставленные задачи.

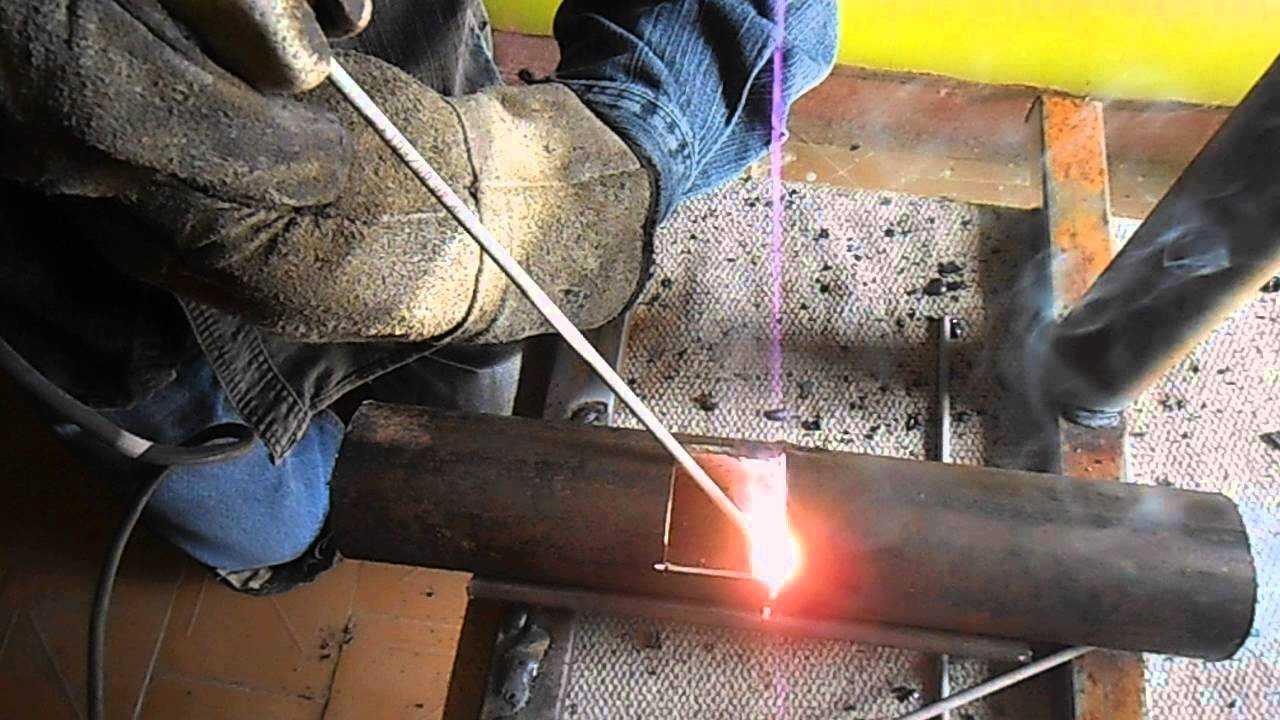

Сварка ручным дуговым способом

Этот метод часто используют специалисты. Данный способ прост в исполнении. Он позволяет получить качественный шов при использовании доступного оборудования.

Шов после сварки ручным дуговым способомИсточник content.foto.my.mail.ru

Для выполнения процесса специалисты используют инверторный или трансформаторный сварочный аппарат. Для повышения удобства проведения работ дополнительно могут применяться разные приспособления. Одними из них являются магнитные угольники. С их помощью удобнее сваривать трубные заготовки под нужным углом.

Нередко специалисты также используют центраторы. С их помощью удается быстро совместить оси деталей, когда они соединяются торцами. Применяются внешние и внутренние центраторы. Одной из разновидностей являются струбцины, позволяющие жестко закрепить изделия на ровной поверхности.

Ручная дуговая сварка используется для соединения профилированных трубных деталей с разными размерами сечения и толщиной стенок. Если профтрубы изготовлены из металла толще 4 мм, тогда их торцы предварительно зачищают, а потом обезжиривают.

Кроме того, необходимо еще знать, какими электродами варить профильную трубу, чтобы получить прочное соединение. Если толщина стенок не превышает 4 мм, тогда применяют стержни, у которых диаметр составляет от 2 до 3 мм. При этом сила тока на сварочном аппарате устанавливается в пределах от 50 А до 60 А.

Сварочные электроды 2.5 ммИсточник main-cdn.goods.ru

Электродуговой сварочный процесс в защитном газе

Соединение профтрубы таким способом выполняется при использовании неплавящихся электродов. Метод применяется для сварки тонкостенных деталей, которые предварительно очищаются и обезжириваются.

Для правильного выполнения процесса нужно тоже знать, какими электродами варить профильную трубу 2 мм. При соединении такого проката применяют вольфрамовые прутки. Их диаметр должен быть 1 мм. Если же у металлопроката толщина стенки превышает 2 мм, тогда используют электроды, у которых размер сечения составляет 1,6 мм.

Правильно выбирать также нужно диаметр сварочной проволоки. Эта ее характеристика тоже зависит от толщины металла. Если она составляет 1 мм, тогда применяют проволоку диаметром от 1 мм до 1,5 мм. Когда толщина стенки профтрубы равна 2 мм – используют проволоку, у которой размер сечения составляет от 2 мм до 2,5 мм.

Сварочная проволока для профтрубыИсточник tck-market.ru

При выполнении самого процесса профессионалы удерживают электрод на минимальном расстоянии от места сварки. Это позволяет создать максимально короткую дугу, что улучшает проваривание и повышает качество сварного соединения. Электрод перемещают только в направлении шва. При этом не совершают поперечных движений.

Важно также правильно устанавливать силу тока, когда выполняется электродуговая сварка профиля в защитном газе. Ее величина должна составлять 50-120 А

На выбор значения влияет толщина металла

На выбор значения влияет толщина металла.

При выполнении электродугового сварочного процесса в защитном газе специалисты используют:

блок и трансформаторный или инверторный источник питания;
газовую горелку;
баллон с газом;
специальные резиновые шланги;
редуктор.

Оборудование для электродугового сварочного процессаИсточник 8.allegroimg.com

При завершении электродугового сварочного процесса сначала уменьшают напряжение. При этом газ перекрывают не сразу, а только по истечении 15 секунд после отключения тока.

Газовая сварка

При использовании этого способа сварочных работ сначала выполняют нагрев места, где соединяются два отрезка трубы. Потом в эту рабочую зону осуществляют подачу присадочного материала. В результате происходит его расплавление и заполнение зазора.

Газовая сварка профтрубы может выполняться правым или левым способом. Во время реализации первого варианта присадочный материал перемещается за газовой горелкой. Данная техника отличается тем, что место соединения хорошо прогревается. При этом сварщику ничто не закрывает обзор. Он хорошо видит рабочую зону. Поэтому удается снизить расход газа и увеличить производительность. Технология в основном применяется при сваривании профтруб со стенками толщиной более 5 мм.

Технологические особенности газовой сваркиИсточник ds02.infourok.ru

Вторая разновидность техники используется, когда осуществляется сварка тонкостенного металлопроката. Левый способ отличается тем, что присадочная проволока перемещается впереди газовой горелки.

Приспособления для сварки труб

Правильно используя приспособления для сварки труб, мастеру удастся выполнить поставленные работы быстро и качественно. В быту применяется широкий спектр различных устройств для сварки профильных труб. Это могут быть как профессиональные, так и самодельные варианты.

Главная задача подобных механизмов – правильно установить детали в нужном положении.

По своей функциональности их классифицируют на:

Первый тип применяется для фиксации заготовки на основной поверхности. Второй вариант позволяет устанавливать детали под определенным углом. Призмы располагают трубы в нужном положении по отношению к уже стоящим частям конструкции.

Описанные механизмы позволяют надежно устанавливать трубы и фиксировать их положение от случайного смещения.

струбцины для выполнения сварочных работ;
зажимы крокодилы;
стяжки;
распорки.

Струбцина является универсальным механизмом, широко используемым при выполнении различных работ с металлическими деталями. Они относятся к наиболее важным устройствам, без которых не обходится практически ни одна работа.

Струбцина может иметь различную форму и конструкцию. Например, существуют быстрозажимные струбцины с кулачковым механизмом.

Для работы с трубами более удобными зачастую оказываются зажимы. Они более приспособлены к такому применению. Их использование очень простое, деталь закрепляется путем изменения зева винтом зажимной ручки.

Осуществлять сборку всей конструкции очень удобно с использованием сварочного кондуктора. Он позволяет обеспечить высокую точность сварки. Особенно часто данное приспособление используется в профессиональных мастерских и на производстве.

Для надежного закрепления частей изделия кондукторы оснащены крокодилами на 500 или 200 мм, в зависимости от выполняемой работы. Конечно эти параметры могут быть и другими. В бытовых условиях можно ограничиться клещами для точечной сварки, сделанными своими руками.
