Рытьё канавы для прокладки кабеля (электрического)))

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Приспособление №2

Нашли как-то в доме, который шел на слом, кетмень. Это такой инструмент, кто не в курсе, который придумали в Средней Азии для рытья арыков (траншей по-нашему). Иногда пользовались им для мелких работ, очень нравится.

Принцип действия у него очень простой – с одной стороны он похож на кайло, удобно рыхлить почву, им же выгребаешь землю. Лучше его хорошо наточить, тогда работа пойдет быстрее.

Это не настоящий кетмень, больше подходит для вырубания в бревнах, но мы им пользуемся и для земляных работ. Очень удобная и полезная в хозяйстве вещь. Им хорошо и копать, и выкидывать землю из траншеи.

Преимущества и недостатки самостоятельного рытья траншей

Для того чтобы выбрать способ рытья траншеи, нужно проанализировать преимущества и недостатки каждого из них. Использование для рытья траншей лопаты имеет несколько существенных преимуществ. Стоимость лопаты гораздо ниже, чем аренда трактора.

Ручной инвентарь для копни дренажных траншей на осушаемых участках

Траншея, вырытая вручную, получается ровной и аккуратной, тогда как трактор вытаскивает много лишнего грунта, из-за чего ширина и глубина траншеи могут увеличиваться. В дальнейшем это приводит к незапланированному расходу строительных материалов (песка, цемента и т. д.). А также трактор не способен выкапывать траншеи с прямыми углами, что опять же вынуждает тратить дополнительные стройматериалы.

Ручное рытье позволяет следить за прямолинейностью траншеи. Трактор же может вырыть кривую яму, которую потом все равно придется выравнивать вручную.

Поэтому можно сделать выводы, что:

рытье с использованием лопаты позволяет вырыть ровную траншею одинаковой глубины и ширины, тогда как трактор выкапывает кривую яму;
использование лопаты сэкономит много денег (по самым грубым прикидкам – от 20 до 25 тысяч), поскольку аренда трактора стоит недешево;
при использовании трактора придется потратиться на дополнительные строительные материалы, так как во время работ вынимается лишний грунт;
при применении специальной техники на рытье траншеи уйдет гораздо меньше времени и сил, чем при работе вручную.

https://youtube.com/watch?v=9iwcHgEt26U

Правила разработки грунта в котловане или траншее при помощи экскаватора

Рытье котлована под основание дома или траншей под фундамент – это первоначальный этап при любом строительстве, жилым или промышленном. От того, насколько качественно он выполнен, зависит прочность и долговечность всей будущей конструкции.

Процесс рытья котлована экскаватором

Происходит разработка котлована в несколько стадий и не ограничивается непосредственно выкапыванием ямы, как думают многие далекие от строительства люди. Это актуально для фундаментов любого типа — плитных, ленточных, блочных. Для столбчатых и винтовых — земляные работы с применением техники не проводятся.

Внутреннее обустройство погреба

Разметка

При разметке необходимо учесть толщину стен, чтобы размер погреба получился правильным. Обычно его размер 2*3*2 метра, где большее значение — ширина

Важно соблюсти равенство по диагонали помещения прямоугольной формы

Демонтаж стяжки

Трудозатраты на демонтаж стяжки зависят от её толщины. Если пол сделан довольно тонким слоем, то из необходимых инструментов понадобятся болгарка, перфоратор и диск по бетону.

По краям прямоугольника будущего погреба вырезаются швы болгаркой, а затем демонтируется внутренний периметр формы с использованием перфоратора. Если стяжка сделана с армированием и толстым слоем, то дойдя до прутов их нужно зачистить от пыли и срезать диском по металлу.

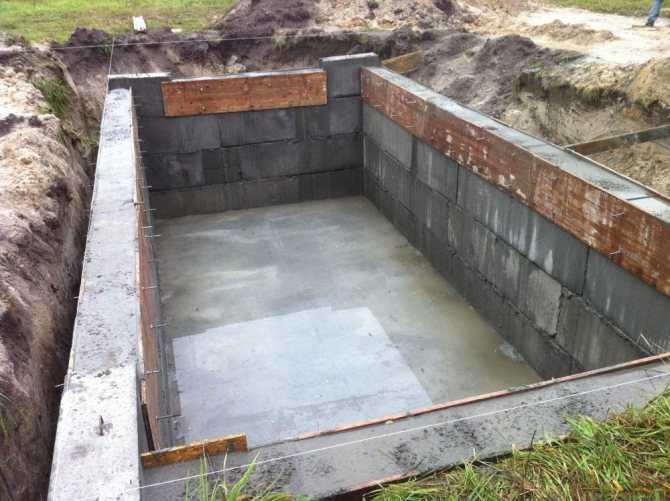

Котлован

Копать яму нужно на глубину подвала, который планируется сделать, добавив 30 сантиметров на перекрытие и отсыпку. Стены должны быть максимально ровными, чтобы уменьшить количеств бетона при их возведении. Дно выравнивается, отсыпается на 10 сантиметров шлаком, утрамбовывается и проливается для уплотнения.

Далее кладется плита из железобетона или асбестоцементные плиты. Стены и подошву нужно покрыть гидроизоляцией в два слоя, закрепив верхние слои на стыке с основанием дома газовой горелкой.

Опалубка

Опалубка может быть как съемной, так и не снимаемой.

В случае, когда опалубку планируют снимать, её делают из досок или щитов нужного размера. Делают короб прямоугольной формы, чуть меньше размера погреба, ставят на дно котлована. В углы ставят бруски квадратной формы для придания жесткости конструкции.

Если полы не забетонированы, можно уложить пруты арматуры, чтобы края выступали за каркас опалубки, и закрепить их винтами или гайками. Когда опалубка будет снята, концы отпиливают болгаркой, а та часть, что внутри бетона, выполнить функцию армирования.

Если делается неснимаемая опалубка, то распорками будут перемычки, которые ставят между стенками опалубки. При заливке бетона нужно постукивать по каркасу молотком, чтобы избежать образования пустот. В таком случае стена будет действительно монолитной.

Перекрытие

Бетонная стяжка снимается по всему периметру погреба, а балками двутавра заливается новое перекрытие. Балки крепят сваркой к закладным. Опалубкой будут листы УСБ, которые подложены под них. По вертикали крепление делается распорками, чаще раздвижными.

Заливка и монтаж перекрытий производится только после того, как стены окончательно просохнут. Как правило, это составляет период до 3 недель. Бетон должен настаиваться и набирать прочность в течение месяца. Съем опалубки делается через 2 недели.

Штыковая лопата своими руками

Изготовлением лопат, как правило, занимаются специализированные предприятия, имеющие промышленное оборудование. В домашних условиях производить штыковые лопаты не рентабельно. Обычно домашние «Кулибины» лишь модернизируют заводской вариант, облегчая себе труд.

Один из таких проектов предложил один садовод-любитель. По его словам, такая модернизация позволит существенно сэкономить силы при производстве огородных работ. В качестве донора была взята обычная лопата штыковая, размеры согласно ГОСТу, изготовленная в заводских условиях. Суть модернизации заключалась в смещении точки усилия, для достижения лучшего КПД при работе.

От лопаты была отрезана тулейка при помощи обычной болгарки. Затем из трубы был изготовлен усиленный вариант тулейки, большей длины. Дело в том, что короткое крепление часто является причиной поломки черенка. Тулейка была приварена к остальной части лопаты, однако не напрямую, а соединена при помощи куска полосы, которая образует ступеньку. Черенок был выбран с утолщением в районе крепления с рабочей частью. Это позволило снизить нагрузку на руки при копке. Благодаря ступени, нога копающего может прилагать усилие строго по центру, что распределяет нагрузку на все острие равномерно, повышая КПД. В предложенном варианте изделия, черенок не находится на одной оси с острием, а смещен на 4 см вперед. Такой рычаг позволяет заметно снизить усилие при переворачивании грунта. Вилочная рукоять, которая венчает черенок, позволит без труда перевернуть поднятый пласт грунта.

Встречаются самодельные лопаты с полуколесом. Их форма чем-то напоминает кресло-качалку. При работе с такой лопатой полуколесо выступает ничем иным, как точкой опоры, благодаря которой человеку не нужно прилагать значительных усилий для подъема грунта. Однако, подобные модели годятся только для огородных работ, копать ними траншеи будет, как минимум, неудобно.

Сферы применения уменьшенной копии экскаватора

Помимо своих размеров, которые позволяют мини-экскаватору, проводит земляные и погрузочные работы даже в частных домовладениях, где не проедет крупная техника, эта машина легко управляется, и опытному водителю достаточно будет месяца, чтобы изучить технологию проведения работ.

Какие заказы чаще всего поступают для владельцев такого бизнеса?

Зачистка и выравнивание участка под строительство. Включает этапы зачистки от старых построек, а также снятие или разравнивание насыпного грунта.
Копка траншей под фундамент и коммуникации. Заказчиками могут быть не только частные домовладельцы, но и городские службы, строительные фирмы, ландшафтные дизайнеры и прочие.
Выкапывание ям для септиков и ям для колодцев с разводкой воды.
Погрузка земли и строительных отходов на грузовое авто с целью вывоза с участка.
Мелкие задачи по погрузке нетяжелых конструкций на участке.
Бурение ям под установку заборов и оград.

Погрузка – это не самое сильная сторона мини-экскаватора, все такие его основная специализация – это земляные работы.

За счет гусеничного шасси, такой мини трактор осуществляет минимальное давление на грунт, что повышает его проходимость и устойчивость.

Несомненный плюс такой техники – это более низкий расход топлива по сравнению с «старшим братом», а это в свою очередь снижает расходы на его содержание и увеличивает рентабельность бизнеса.

Под каждый этап работ на мини-экскаватор монтируют необходимое навесное оборудование. Например, для копания фундаментов должен быть набор ковшей различной ширины. При проведении работ по прокладке труб или кабеля задействуют гидравлическую вытрамбовку. Для монтажа заборов и оград используют ямобур, а при сносе старых конструкций здания, для их измельчения покупают гидромолот. Современные мини-экскаваторы сконструированные на базе гидравлического привода и могут работать со всеми типами этого навесного оборудования.

Правила и технология укладки подземных электрических коммуникаций

Укладывать электрический кабель в земле необходимо в соответствии с требованиями Правил устройства электроустановок, предварительно составив схему прокладки. Если удастся проложить трассу по прямой, это позволит обойтись меньшим количеством электропровода, но зачастую сделать это невозможно. Ниже приведены основные правила прокладки кабеля подземным методом:

Старайтесь, чтобы трасса не проходила около больших деревьев, лучше всего, чтобы это расстояние составляло как минимум 1-1,5 метра.

Не прокладывайте электропровод через зоны повышенной нагрузки. Таковыми могут быть площадки для парковок, пешеходные дорожки или места, предназначенные для подъезда машины ассенизаторской службы. Обычно их обходят по периметру, но если сделать этого не получается, то проводник укладывают внутри специальных защитных футляров, которые представляют собой куски труб, изготовленных из ПНД или металла.

При прокладывании траншеи вдоль фундамента необходимо выдерживать расстояние между ними от 0,6 м. При несоблюдении этого требования даже незначительный сдвиг грунта или фундамента может привести к повреждению электрической линии.
Не следует допускать пересечения укладываемого провода с другими. Если это невозможно, то оба кабеля необходимо поместить в защитный футляр и пустить один кабель над другим. Расстояние между ними должно составлять от 15 см.

Если футляр должен иметь значительную длину, его сваривают из нескольких кусков труб.

Описание

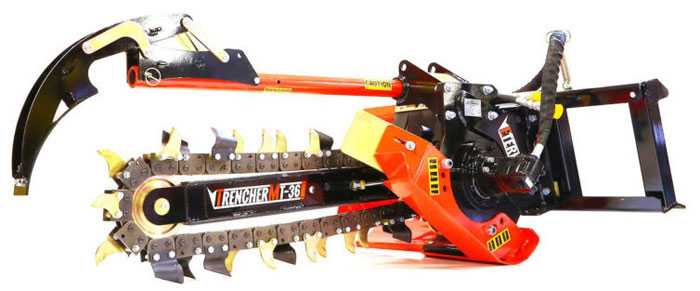

Ручной траншеекопатель представляет собой конструкцию на гусеничном или колёсном шасси. Это гарантирует превосходное сцепление с почвой и устойчивость, что верно даже для неровных поверхностей. В качестве одного из важных узлов выступает режущий агрегат. Он имеет вид прочной рамы и режущей цепи со звездочкой натяжения. Дополнительно цепь может оснащаться реверсом. Это позволяет освободить устройство от камней.

Если вы ознакомитесь с ассортиментом ручных траншеекопателей, то сможете отметить для себя, что в продаже представлены модели, которые позволяют менять зубья цепи. Производители предлагают ещё и такие модели, которые дополняются разными цепями. В зависимости от того, какова специфика той или иной модели, она может оснащаться:

уменьшителем хода;
системами гидропривода;
режущими органами;
навесными плугами;
навесными кабелеукладчиками;
бульдозерным отвалом;
специальными шнеками.

Последние необходимы для отбрасывания почвы. Встречаются и такие варианты оборудования, которые дополнены другими приспособлениями. Режущий агрегат может передвигаться за счёт двигателя, мощность которого начинается от 9 и заканчивается 15 л. с. Оператору удастся с легкостью управлять устройством с помощью рычагов, ручек и педали.

Привод обладает прочной конструкцией, она не нуждается в особо сложном обслуживании. Многим моделям не требуются вертикальные валы, ремни и маховики, что обеспечивается оснащённостью устройств гидравлическими насосами. Траншеекопатели имеют продуманную конструкцию, за счёт этого у оператора появляется возможность сокращать время на обслуживание и ремонт.

В чем преимущество и где используется?

Он необходим для устройства канав, для заливания основания под грядущий объект строительства, прокладки водо и газовых магистралей и для прочих задач по строительству. Такая строительная специальная техника в силу её малогабаритности способна попасть в самые малодоступные места. Она может работать в самых разных условиях, создавая канавы с идеальными краями глубиной от 2-ух десятков сантиметров до 1 метра.Если сравнивать с ручным способом прокладки ручной траншеекопатель имеет неоднократно большую продуктивность. Более того, выкопанные им траншеи можно применять для устройства дренажных и ирригационных систем, организации автоматического полива в зелёных зонах большой площади. Машины такого типа активно используются для удаления асфальтного покрытия при ремонтно-строительных работах. Они полезны при облагораживании территорий вокруг законченных возведением объектов, устройства канавки для укладывания бортового камня.

Коротко о главном

Перед тем как копать водопроводную траншею, необходимо определиться с её параметрами: формой профиля, шириной и глубиной.

Сечение выбирается исходя из типа грунта – важно, чтобы он не осыпался в канал. Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта

Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта

Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта.

При разметке необходимо учитывать расположение других подземных коммуникаций.

Существует несколько способов, как легко выкопать траншею: с помощью фрезы, обычной лопаты и садового или механизированного бура.

Сферы применения

Траншеекопатели – машины, отличающиеся большим набором опций, что позволяет их использовать в различных сферах, а именно:

обустройство котлованов открытого типа для прокладки инженерных коммуникаций;
формирование траншей для укладки строительного основания;
выкапывание рвов для обустройства дренажных систем на участках с повышенной влажностью;

рыхление почвы с целью дальнейшей посадки различных растений;
демонтаж дорожного покрытия с целью укладки нового полотна, ремонта или обустройства инженерных коммуникаций;
нарезка отдельных элементов из песчаника и других подобных материалов;
выемка дерева вместе с внушительным комком земли для пересадки растения в другое место.

Данная техника используется и при выполнении других видов земляных работ. Использовать машину можно для любого вида грунта и в любое время года.

Необходимые материалы и инструменты

Перед тем как приступать с подбору материалов и созданию отвала для трактора МТЗ-82, показанного на фото, следует для начала составить план и чертежи, которые легко можно найти в интернете. Для выбора оптимальных габаритов и веса оборудования, следует учитывать то, какие материалы решено использовать, а также мощность и массу силового агрегата.

Важно! Во избежание ошибок, лучше всего посмотреть представленное на рынке оборудование и просто скопировать отвал с оптимальными параметрами. Чтобы своими руками изготовить снегоуборочную лопату для трактора МТЗ-82 необходим минимальный набор инструментов, а именно:

Чтобы своими руками изготовить снегоуборочную лопату для трактора МТЗ-82 необходим минимальный набор инструментов, а именно:

измерительные инструменты;
ручная электрическая дрель;
сварочный аппарат;
комплект сверел;
болты;
стальные балки или трубы с диаметром более 70 мм;
амортизаторы;
набор гаечных ключей;
гидравлические цилиндры;
резак или ножницы по металлу;
болгарка;
стальной лист толщиной не менее 8 мм;
резиновая полоса.

Что касается материалов, то самым основным является листовой металл, который будет использоваться для рамы агрегата и непосредственно самого отвала. Размеры следует рассчитывать в соответствии с вероятными максимальными нагрузками или же можно скопировать габариты уже с существующих заводских моделей.

Для изготовления полу-рамы потребуется две толстых металлических балки, шесть соединений шарнирного типа и один гидроцилиндр. Также будут нужны два отрезка металлической трубы соответствующего размера и диаметром порядка 100 мм, и еще четыре шарнирных соединения. Но, если планируется самодельный поворотный отвал, то вместо металлических труб понадобится еще два гидравлических цилиндра. Это даст возможность управлять поворотом грейдера и расширить его функциональность.

Производители

Ручные траншеекопатели производится в нескольких странах. Ведущими изготовителями являются американские компании Vermeer Corporation, Ground Hog Inc, Astec Industries Ins, Trencor Inc, Barreto Manufacturing, Inc.

Так, корпорация Vermeer производит малогабаритные колёсные машины, которые используются при сооружении ирригационных систем, канав и для других целей. Их особенностями является опускаемая в траншею, оригинальная конструкция трансмиссии, специальные погрузочные ручки. Компания Barreto предлагает девятисильные траншеекопатели с гидроприводом стрелы и режущей цепи и системой защиты втулок от засорения.

Оснащённые цепным режущим органом пневмоколесные траншеекопатели Ground Hog позволяют работать на каменистом грунте. Их корпуса защищены противокоррозийным порошковым напылением. Техобслуживание машины, перемещаемой на конических катках, минимально. Charles Machine Works (CMW), Inc, производящая технику под брендом Ditch Witch, отличается линейкой малогабаритных и мощных траншеекопателей. Они управляются идущими сзади рабочими. Это многофункциональные долговечные машины, с высокой производительностью. Высокоэффективные и компактные машины разной мощности предлагает рынку и чешская компания Laski.

Из отечественных производителей интересны небольшие ручные траншеекопатели, изготавливаемые ОАО «Михневский РМЗ», которые заметно дешевле импортных. Силовым агрегатом в них является японский бензиновый мотор. Немало комплектующих европейского производства. Предусмотрено комплектование рассчитанными на низкие температуры противоскользящими цепями. Транспортировку машины до места работы облегчает прицеп, которым может комплектоваться изделие.

Что нужно учесть до начала работ

Если вы начинаете самостоятельно копать траншею, то нужно, в первую очередь, учесть глубину промерзания грунта. В каждом регионе она разная. Я живу в Башкирии, поэтому копать вглубь нужно не менее 1 метра.

Можно и меньше, тогда траншею нужно хорошо утеплить или дополнительно проложить греющий кабель. Мой муж копал на 70 сантиметров и утеплял остатками минеральной ваты, которая осталась после крыши.

При копке лопатой многие берут ширину траншеи на ее штык. Как только вы начнете углубляться, то в яме вам будет не повернуться. Понимаю, что чем шире траншея, тем больше сил и времени уйдет на ее копку.

Но лучше копать в комфорте, чем в тесноте. Учитывайте диаметр трубы, чем она тоньше, тем уже может быть траншея.

Вот мои три способа рытья траншеи и приспособления для этого.

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

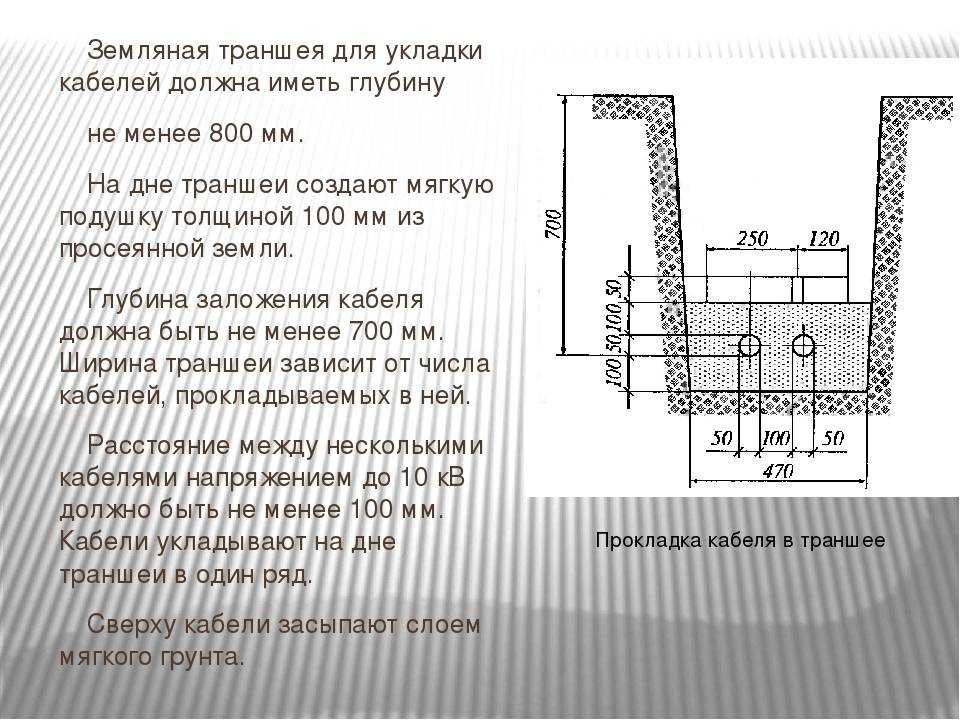

Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.
Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.
Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Выводы

Невзирая на видимую сложность создания тракторного отвала, все-таки возможно изготовить его своими руками. Конечно, это отнимет много времени и сил, но конечный результат оправдает затраты и позволит получить не только моральное удовлетворение, но и ощутимую экономию финансовых средств, благодаря использованию материалов и недорогих, бывших в использовании, но тем не менее, рабочих деталей.

Тракторы МТЗ в сельскохозяйственной отрасли пользуются большой популярностью за счет своей невысокой цены, неприхотливости к эксплуатации, а также за счёт высоких рабочих характеристик. Большинство владельцев желают модифицировать свои железные лошадки и максимально расширить их возможности. Одной из таких модификаций можно назвать фронтальный отвал, который будет незаменим при расчистке снега и некоторых других сельхоз работ.
