Ввод электропроводки в дом

Прокладывая кабель под землей на даче, необходимо учесть, что при вводе проводника в сооружение (дом или другую постройку) нельзя пропускать его под фундаментом. Обычно при строительстве в фундаментную ленту встраивается закладная – отрезок трубы, выступающий наружу на несколько сантиметров, в который можно легко просунуть электропровод.

Иногда хозяевам дома с монолитным фундаментом не хочется сверлить основу для установки закладных. Выход в этом случае такой: кабель просовывается внутрь металлической трубы и поднимается вдоль стены сооружения на определенную высоту (обычно это уровень, на котором производится монтаж вводного шкафа). На этой отметке в стену замуровывается закладная, сквозь которую провод заводится в дом.

Если в качестве проводника используется бронированный кабель, то его оболочка должна быть заземлена. Сделать это можно, приварив или припаяв к ней изолированный провод, который в электрическом щите нужно завести на «ноль».

Пренебрегать этим не следует, иначе, если фазу пробьет, она попадет на бронированную оболочку, дотронувшись до которой, человек получит сильный удар электротоком, и хорошо еще, если дело не закончится смертью пострадавшего. Если же правильно заземлить броню, то при пробое сработает автоматический рубильник, отключив подачу тока до устранения неполадок.

Размеры траншеи

Габариты траншеи и котлована напрямую зависят от проектных размеров фундамента. Размеры траншеи в любом случае будут больше. Для устройства фундамента необходимы щиты опалубки и возможность их сборки и демонтажа; место, чтобы можно было выполнить гидроизоляцию. Для монтажа щитов опалубки хватит и по 200-300 мм с обеих сторон от разметки фундамента. Для устройства гидроизоляции ширину траншеи увеличивают на 600-700 мм с наружной стороны.

При копке траншеи под ленточный фундамент ее глубину увеличивают на 350 мм – для устройства подушки из щебня и песка. Если почва под фундаментом рыхлая, то стенки траншеи придется делать с небольшим уклоном. В легких сухих почвах отклонение от вертикали может составить до четверти глубины ямы. В сыпучих песчаных грунтах – до половины высоты (т.е. до 30°).

Обзор изолирующих материалов

На сегодняшний день для изоляции оголенных жил рекомендуется использовать такие материалы, как:

• ПВХ изолента. Обладает хорошей эластичностью. Используется чаще всего и во многих случаях из практики – начиная от монтажа в распределительной коробке, заканчивая под капотом в автомобиле. Бывает разных цветов, благодаря чему удобно делать цветовую маркировку проводов.
• ХБ изолента. Хлопчатобумажный материал считается устаревшим. Неплохо подходит для изолирования соединений вблизи источников сильного тепла. Преимущество ХБ-изоленты в том, что она более устойчива к низким температурам при монтаже, но при длительном использовании может набирать влагу.
• Термоусадочная трубка (ТУТ). Термоусадка является одним из наиболее современных и надежных изолирующих материалов. Ее рекомендуется использовать, если нужно заизолировать место соединения электрических проводов не только в доме, но и в земле, а также в машине. При этом если использовать термоусадку в несколько слоёв или совместно с изолентой, то такое соединение может какое-то время работать даже под водой.
• Колпачки СИЗ. Это ни сколько способ изоляции, сколько способ соединения. Он не обеспечивает защиту от проникновения влаги, но сжимает скрученные провода, что удовлетворяет требованиям к соединению проводов (п. 2.1.21, Глава 2.1 ПУЭ). Поэтому колпачки СИЗ отлично подходят, если длина оголенного участка жилы не превышает длину сиза или дальше вы собираетесь изолировать жилы термоусадкой или изолентой.

Вот мы и предоставили наиболее надежные и популярные среди электриков изоляционные материалы. Далее мы расскажем, как правильно изолировать оголенные контакты изолентой, термоусадкой и специальными колпачками.

Видео обзор существующих способов изоляции

Рытье траншеи под кабель – расстояния и размеры

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

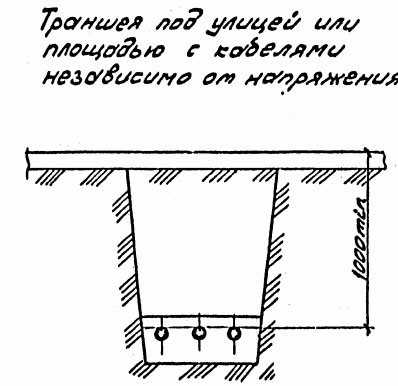

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

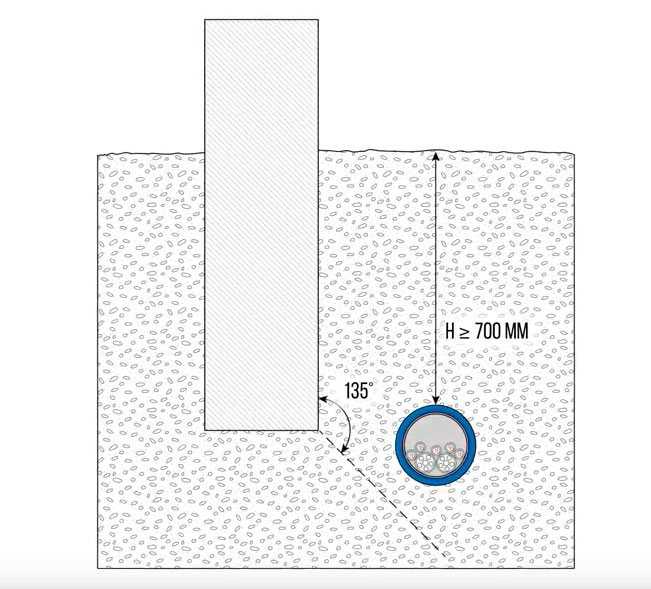

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

вводного кабеля

кабеля на видеодомофон

уличного освещения

питание автоматики откатных ворот

Как заправить электрокабель в трубу или гофру

На прилавках магазинов продается два типа гофры: с зондом внутри и без него. С зондом работать удобнее. Тонкая проволока проходит по всей длине гофры. К ней привязывают кабель и затягивают его внутрь. Процедура очень простая. А вот если проволоки внутри нет, могут возникнуть проблемы.  Если жесткий кабель еще возможно заправить внутрь, то в случае с мягким кабелем все гораздо сложнее. Процедура потребует времени  и смекалки. Сначала в трубку придется протянуть тонкую веревку, к ней привязать провод, и уж затем втянуть его внутрь.  Заправить бечевку в трубу поможет обычный пылесос. Для этого один край веревки надежно фиксируется, а остальное без комков и петель засовывается в трубу. С другого конца подключается пылесос и закрывается противоположное отверстие.  За счет  разрежения воздуха внутри трубки конец веревки вылетает с другого края.

Выбор способа проведения кабеля

Существует два способа соединения объектов электрическими проводами:

• Воздушный. Используется ряд опор, к которым последовательно прикрепляется провод от источника до участка ввода в помещение.
• Подземный. Кабель укладывают в траншею и засыпают её грунтом.

Первый способ значительно проще. Как правило, площадь дачного участка невелика, расстояния от источника энергии (дома или наружного электрощитка) не требуют установки столбов. Обычно прикрепляют кронштейны к стенам построек и этим ограничиваются. Однако, целостность кабеля при таком способе прокладки всегда находится под угрозой. Сильный порыв ветра, падение деревьев, ремонтные работы могут стать причиной разрыва или отсоединения кабеля от щитка. Это может создать серьёзную угрозу для людей или животных.

Кроме этого, необходимо учитывать специфику воздушного монтажа проводов. Приходится работать на высоте, нередко в одиночку. Это могут себе позволить не все владельцы дач, поскольку процедура достаточно опасная, чреватая травмами или более серьёзными последствиями.

Подземное размещение проводки позволяет исключить эти проблемы. Единственные проблемы этого способа – большие трудозатраты и отсутствие понимания, как проложить кабель под землёй без ошибок. Общий порядок действий представляется достаточно простым, но, по ходу дела, пользователи часто сталкиваются со сложностями. Как ни странно, больше всего вопросов возникает у людей, имеющих некоторую техническую подготовку. Они понимают, что необходимо соблюдать определённые правила, выдерживать расстояния, зазоры, соблюдать нормативные требования.

Основную сложность, которая возникает при подземной прокладке кабеля, представляют земляные работы. Если на участке имеются элементы благоустройства, постройки, насаждения, придётся выбирать максимально удобный путь для трассы. Необходимо совместить два требования:

1. Обеспечить минимальную длину траншеи, чтобы сократить трудозатраты.
2. Сохранить в целости растения и элементы обустройства участка.

Изменить расположение построек невозможно, поэтому приходится прокладывать траншею между ними. Площадь участка чаще всего занята растениями, поэтому обычно жертвуют одной-двумя грядками.

После того, как проблема с трассировкой будет решена, возникает следующий вопрос – на какую глубину закапывать кабель электрический, чтобы не повредить другие виды проводов или коммуникаций. Для участков, расположенных в зоне паводков, подтоплений или с высоким уровнем грунтовых вод, этот вопрос весьма важен. Укладывать кабель в воду нельзя, поэтому надо точно знать глубину залегания водоносных пластов.

Ещё один важный вопрос состоит в способе рытья траншеи. Предпочтительнее использовать технику, однако, участок может быть не иметь места для прохода трактора. В таких условиях приходится копать вручную. Это затруднительно, но можно пригласить помощников или, в крайнем случае, нанять пару рабочих и облегчить себе задачу.

Основная причина выбора подземной прокладки кабеля заключается в надёжности и сравнительной дешевизне. Установка столбов требует немалых затрат, как с финансовой точки зрения, так и по объёму работ. Если даже собственные опоры не требуются, провисание и ветровая нагрузка рано или поздно создадут условия для обрыва кабеля. Хорошо, если он оторвётся со стороны источника. В противном случае возможны нежелательные последствия.

Как выбрать кабель для прокладки под землей

Чтобы решить, какой провод уложить в траншею, нужно оценить предстоящие условия эксплуатации. Прежде всего выбор зависит от свойств почвы. Рекомендуемые марки приведены в таблице:

Коррозионная активность грунта	Подходящие кабели
Низкая	(А)ВВГ, ААБл, АСБ, ААШв, АПсВГ
Средняя	ААШв, АПвБбШв, ААШп, АВБбШв
Высокая	ААБ2л, ААБ2лШв, ААШп

К особо агрессивным почвам относят:

• солончаки;
• шлак;
• насыпной строительный материал.

Здесь нужен проводник в свинцовой или алюминиевой оболочке, например ААБ2л, ААПл, ААП2л.

В вечной мерзлоте и на участках с сильными просадками почвы или оползнями применяют изделие с усиленной проволочной броней, например марок ПвКШп или Пв КаШп. Оно сохранит целостность не только при пучении, но и при оползне или раскрытии оврага.

Сечение кабеля подбирают по нагрузке. Но если он используется для подключения дома к ЛЭП, оно не может быть менее (кв. мм):

• для меди – 10;
• для алюминия – 16.

Чаще всего используют изделия с изоляцией из ПВХ. Она не распространяет горение, тогда как полиэтиленовая может стекать расплавленными каплями на нижерасположенные коммуникации и тем самым создавать новые очаги пожара.

Изоляция из бумаги, пропитанной маслоканифольным составом, при своей низкой стоимости имеет хорошие характеристики. Но у нее есть 2 недостатка:

• гигроскопичность (предъявляет высокие требования к герметизации футляра);
• стекание пропитки к нижнему концу на участках с уклоном, вследствие чего в верхней части изоляция теряет сопротивление и хуже отводит тепло.

Особенности прокладки кабеля под землей

Протянуть электрокабель под землей — процесс трудоемкий. Выкопать траншею,  разместить футляры, подготовит засеянный песок нелегко. Да еще и кабель придется потаскать.  Закапывать проще, чем рыть траншею, но этот процесс тоже требует сил и времени.  А если спустя некоторое время изоляция придет в негодность, придется все начинать сначала: рыть траншею, искать кабель, определять место повреждения и только потом устранять.  Поэтому всем понятно, что лучше сделать в первый раз качественно, чтобы потом не тратить силы и время на ремонт.

ГОСТом допускается укладка электрокабеля в траншею без защитного кожуха. Это не противоречит нормативам. И если выполнить монтаж бронированного кабеля высокого качества, он прослужит достаточно долго.

Если же вы решили использовать кабель ВВГ или NYM, его лучше прокладывать с использованием двустенного гофрошланга ДКС, а в метах повышенной нагрузки дополнительно использовать футляры из жестких труб либо ДКС, только большего диаметра. Нередко применяются асбоцементные трубы или толстостенные трубы из пластика.

Еще одно преимущество укладки кабеля под землей в пластиковых и асбестоцементных трубах — это  возможность быстрой замены. Новую трубу привязывают к старой, а затем старый просто вытягивают. При этом новый кусок просто «вползает»  на место старого по мере вытягивания трубы или гофрошланга. Но такой способ работает не всегда, так как с течением времени и труба, и гофрошланг разрушаются под воздействием льда и повышенных нагрузок.

Исходя из вышесказанного, можно сделать вывод, что хотя нормативы разрешают укладывать кабели в бумажной изоляции, лучше перестраховаться и использовать пластик или сшитый полиэтилен.  Любая бумага, несмотря на специальные пропитки, разрушается быстрее полимеров, следовательно, он  недолговечна.  А так как проложить, и впоследствии заменить кабель в земле требует значительных усилий и трудозатрат, при укладке целесообразнее применять более надежные материалы.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

• Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
• Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
• Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
• Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
• От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
• Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
• Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
• При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
• При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
• Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
• После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Советы специалистов по укладыванию подземной линии

В работе по укладке кабеля вам помогут фото инструкции и рекомендации электриков:

• Старайтесь использовать цельные отрезки трубы. Их можно соединять фитингами. Но готовьтесь, что от этого, вероятно, пострадает герметичность.
• Кабель тоже должен быть целым. Проверьте это с особой тщательностью перед закладкой в трубу. Никакие соединения не допускаются!
• Провод следует располагать в трубе свободно, без натяжения.
• Линия должна размещаться в траншее равномерно, не выступая над уровнем грунта.
• Перед закапыванием будет полезно засыпать провод слоем песка (5-10 см).
• Для безопасности полезна сигнальная лента. В таких работах ею устилают песчаный слой точно по линии кабеля.
• Траншею закапывают обычным грунтом. Обязательно с холмиком, ведь земля со временем просядет.

Как и любых строительных работах при подкладке кабеля в земле важны схема и чёткий план работ. Используйте только качественные материалы. При соблюдении этих условий вы сможете без проблем эксплуатировать электросистему на своём дачном участке многие годы.

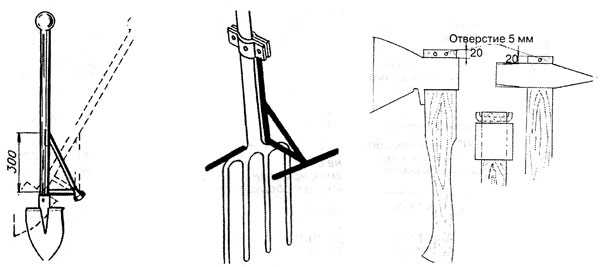

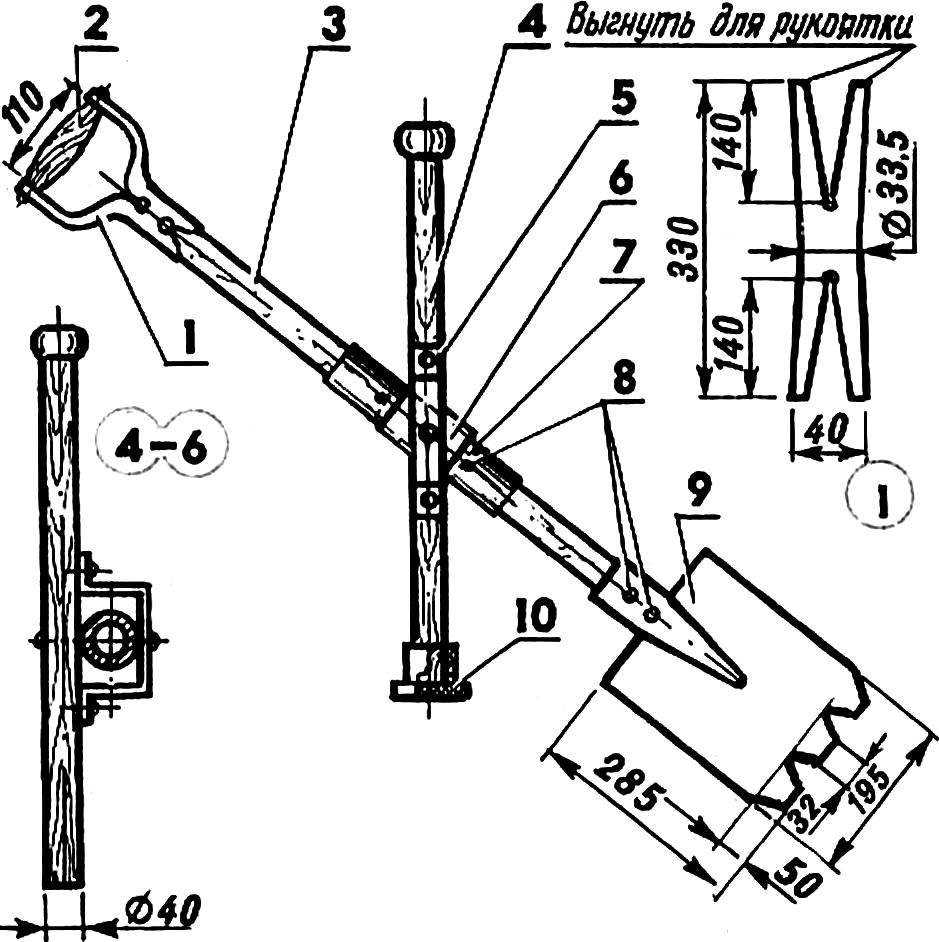

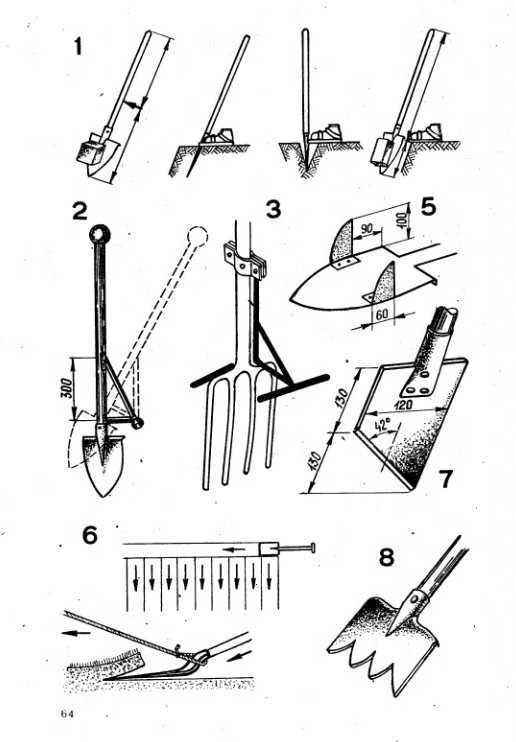

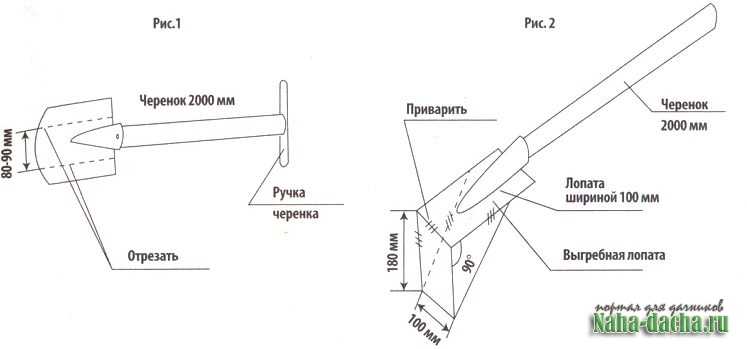

Приспособление №3

Когда муж уже выкопал почти всю траншею, сосед показал, что он сделал из электрокультиватора.

Предварительно нужно снять дерн, лучше на глубину штыка лопаты. Так будет удобнее рыхлить землю культиватором.

Ручку лучше сделать короткой, иначе работать неудобно, особенно когда начинаешь углубляться. Лучше использовать электрический, так выхлопные газы не будут скапливаться в траншее.

В следующий раз с соседом хотим попробовать использовать для рыхления триммер. Как будет выглядеть приспособление – предварительно уже знаем, сварим что-то типа бура. Хорош он еще тем, что можно регулировать скорость.

Культиватор подходит только для песчаных и глинистых почв. Если у вас камни, то в помощь вам обыкновенный лом, топор и тяпка. Другого пока не придумано.

Я до этого сама бы не додумалась. Рыхлит прекрасно, остается только вовремя выкидывать землю из траншеи. Просто, дешево и легко. Учту на будущее.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ. В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу

Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

Как уложить кабель на участке

Процесс создания подземной сети на участке состоит из следующих шагов:

1. Разметьте территорию и выкопайте траншеи согласно вашей схеме. Оптимальные размеры для них: от 80 см в глубину и 20-30 см в ширину. Для прокладки кабеля внешнего освещения глубина может быть на треть меньше.
2. Уберите из траншеи мусор, камни и любые другие острые предметы, которые могут повредить изоляцию провода.
3. Насыпьте песчаную подушку примерно в 10 см толщины. Материал должен располагаться равномерно по всей длине траншеи.

После подготовки траншей время заняться укладкой кабеля. Купленный провод, каким бы прочным и водостойким он ни был, нужно укрыть в трубе. Технически лучшим решением в этой ситуации будут ПНД-трубы. Они как раз предназначены для подобных коммуникаций.

Не нужно покупать материал, который отвечает ГОСТ. Он предназначен для транспортировки питьевой воды, и потому довольно дорогой. Выход — техническая труба из вторсырья. Она в разы дешевле и для электропроводки не хуже.

Внимание! Труба должна быть ровной, гладкой и круглой: как внутри, так и снаружи.
