Гибкий вал для гравера, дрели или шуруповерта: конструкция и назначение

Электрическая часть

Основу электрической части инструмента составляет малогабаритный электродвигатель коллекторного типа. В сетевых устройствах применяется двухфазный электродвигатель переменного тока на напряжение 220 В с запуском через пусковой конденсатор. В инструменте аккумуляторного типа используется электродвигатель постоянного тока.

Виды насадок для шуруповерта.

Питание электродвигателя осуществляется из сети или от аккумуляторной батареи. При сетевом варианте инструмент снабжен шнуром с вилкой, которая напрямую включается в сетевую розетку. Питание постоянным током осуществляется от аккумулятора, представляющего собой набор элементов, размещенных в одном корпусе. Выходное напряжение аккумулятора определяет мощность устройства. Чаще всего, в шуруповертах используются литий-ионные (напряжение 3,6 В) и никель-металлогидридные, никель-кадмиевые (1,2 В) элементы. Выходное напряжение разных аккумуляторов может находиться в пределах 3,5-36 В, но наиболее применимый диапазон 9,5-14,4 В. Важным показателем аккумуляторного источника питания является емкость, которая ответственна за продолжительность эксплуатации. Эта характеристика обычно находится в пределах 1,2-3,5 А ч.

Ключ на старт: проверка реверса

Собираем электродрель и проверяем. На случай, если грешным делом вы воспроизвели схему «в железе» с ошибками, первое включение лучше сделать через автоматический выключатель с номинальным током, равным или несколько большим потребляемого электродрелью. За неимением автомата можно включить инструмент через плавкий предохранитель на такой же ток. Под руками предохранителя может не оказаться, а в магазин не пустят жена, жаба или лень. Тогда используйте кусочек обмоточного медного провода диаметром 0,26 мм. В плавких предохранителях такой диаметр соответствует номинальному току 10А.

Можно проволочку взять потоньше. 0,15 мм выдержит ток 4,5 А. И еще напоминание: автомат или предохранитель включаются последовательно с нагрузкой (электродрелью), а не параллельно ей! Совет может показаться идиотским, но были прецеденты. И выключатели параллельно включали, и амперметры. А потом удивлялись: «Чего это пробки в квартирном электрощитке вышибает?». Как говорят мамочки детям: «Не будьте такими!».

Разновидности

Компания Bosch занимается выпуском дрелей бытового и профессионального назначения. Визуально особенность первого инструмента заключается в его корпусе зеленого цвета, второго – синего. Бытовые модели рассчитаны на непродолжительные работы. Им требуется время для охлаждения двигателя.

Профессиональные инструменты предназначены для выполнения масштабных строительно-ремонтных мероприятий. Они отличаются высокой мощностью и производительностью.

Ударная

Ударные дрели предназначены для профессионального пользования. Они способны выдерживать высокие и продолжительные нагрузки. Могут сверлить прочные материалы с режимом удара, завинчивать крепеж в деревянные, кирпичные или бетонные изделия.

При использовании миксера при помощи таких устройств удобно перемешивать различные строительные растворы (не более 10 литров за 1 раз). Все ударные дрели обладают высоким крутящим моментом.

Электрическая

Такие устройства работают при подключении к сети 220 В. Они имеют двужильный провод, защищенный хорошей изоляцией, которая защищает его от изломов и температурных воздействий.

Компания выпускает большинство моделей дрелей с кабелем от 2 до 2,5 метров. Реже в продаже можно найти приборы, имеющие четырехметровый провод.

Аккумуляторная

Дрель, оснащенная аккумулятором (литий-ионные или натрий-кадмиевые модификации). Такие устройства мобильны. Их можно эксплуатировать повсеместно, вплоть до полевых условий. Им не требуется подключение к сети. Большинство моделей может работать в двухскоростном режиме. Аккумуляторным дрелям Bosch присуща одна характерная особенность – система Hyper charge, которая позволяет полностью зарядить устройство за полчаса.

Все приборы оснащаются быстрозажимным патроном, за счет чего мастер сможет быстро заменить сверло при помощи одной руки.

Безударная

Устройства, предназначенные только для сверления отверстий. Большинство моделей имеет функцию реверса и возможности работы в нескольких скоростных режимах, благодаря чему их можно использовать в качестве шуруповерта.

При производстве безударных дрелей используются подшипники шарикового и роликового типа, что гарантирует долговечность устройств.

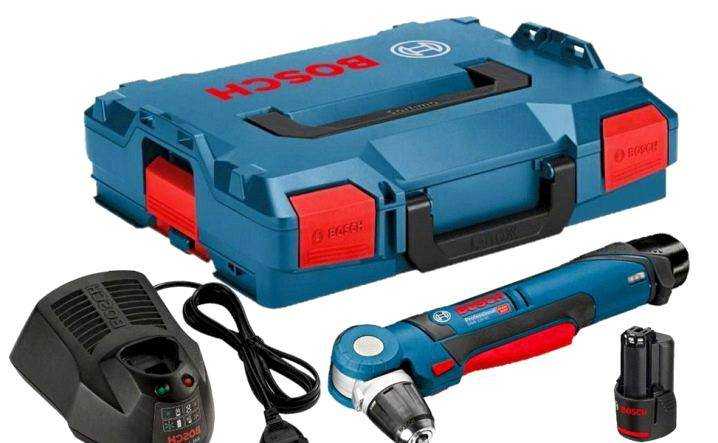

Угловая

Это мини-дрель, которую удобно использовать в условиях ограниченного пространства или при необходимости сверления отверстий в труднодоступных местах. Отличается небольшим весом, компактными размерами. Такие устройства оборудованы угловым редуктором.

Из-за обширного ассортимента потребителю порой бывает сложно определиться с выбором нужной модели и приобрести оптимальный для себя вариант

Разберемся, на что следует обратить внимание при покупке дрели

Правильное обращение продлевает жизнь

Чтобы домашний электрический универсал помогал долгие годы, соблюдают ряд правил.

Не допускают механических повреждений (ударов, падений).
Опасен постоянный режим перегрузки. Когда горит индикатор, электроинструмент работает на пределе.
Избегают продолжительной непрерывной работы. Непрофессиональному инструменту нужен частый отдых. Периодически проверяют температуру корпуса: если на нём нельзя удержать ладонь, дрель отключают. Рекомендуют 15 минут работы, потом перерыв, пока температура дрели не сравнится с температурой окружающего воздуха. Общее время работы в сутки 4 — 5 часов, интервалы включения и передышки примерно одинаковые.
Не используют во время дождя или снега, в сильно запылённом помещении.
Помещения с агрессивной или взрывоопасной средой могут угрожающе воздействовать на детали дрели

Электроинструмент искрит, возможно воспламенение пыли или паров.
С осторожностью работают в зоне электропроводки.
Включение и выключение дрели проводят на «холостом» ходу.
Дрель не выпускают из рук до полной остановки вращения патрона, чтобы не потерять контроль над ней.
После работы очищают грязь и пыль в вентиляционных отверстиях на корпусе мотора.
При длительных перерывах в работе патрон и шпиндель покрывают слоем консервационной смазки (технического вазелина).

Чем дрели обычно отличаются друг от друга? Мощностью, режимами, скоростью и набором дополнительных функций. Они разные: миниатюрные и большие, аккумуляторные и работающие от сети, из дешёвого пластика и с навороченными противоскользящими вставками. Но каждая из них в царстве домашнего электроинструмента — королева.

Зачем нужен гибкий вал и где его применяют

Гибкий привод для дрели состоит из двух основных деталей: гибкого тросика с бронированной оплеткой и мягкой оболочки. С одной стороны он оснащен узлом присоединения к двигателю или ручному приводу, с другой — имеет патрон для крепления инструмента.

Использовать гибкий вал очень удобно, когда нужно завернуть или отвернуть крепеж в узких местах с затрудненным доступом, куда не засунуть шуруповерт в рабочем положении

Гибкие валы используются также для привода ручного инструмента для тонких и точных работ. Размещение тяжелого высокооборотного электродвигателя в самом инструменте привело бы к быстрой утомляемости оператора и потере точности операций. Примером является бормашина стоматолога или гравера.

В результате пользователь получает возможность продолжительной работы удобным, не тяжелым и малогабаритным устройством, снижается и уровень вибрации от электродвигателя, передающийся на руку.

Гибкий вал для шуруповерта

Особенностью применения гибкого вала является ограничение предельного крутящего момента, который он способен передать. При превышении этого предела происходит скручивание тросика, и вал выходит из строя.

Сборка электрического гравера со штативом и гибким валом

Электрический гравер – это самая распространенная в домашних условиях разновидность данного рода инструментов. Чтобы сделать функционально полноценное устройство самостоятельно, способное соперничать с аналогами промышленного производства, понадобится электродвигатель, который работает от переменного тока 220 V. Такие электрические моторы можно взять со следующей техники:

катушечных магнитофонов советского образца;
DVD-проигрывателей;
стиральных машин;
угловых шлифовальных машин;
электрических швейных машин.

Последний вариант является оптимальным, потому что есть возможность регулировки числа оборотов в достаточно широком диапазоне с помощью встроенного реостата.

Держать в одной руке электромотор от любой из перечисленных разновидностей техники неудобно, а также в большинстве случаев просто невозможно. Поэтому понадобится гибкий вал для гравера. При этом общий вид будущего устройства получится, приблизительно, как на фотографии далее.

Функциональные возможности создаваемого приспособления для гравирования будут зависеть от применяемых при сборке материалов и механизмов. Мотор можно поставить на столе, но удобнее сделать штатив для гравера, вернее его подобие.

Изготовление гибкого вала

С гибким валом все относительно просто. Его можно сделать несколькими способами:

из старого приводного вала, например, от стоматологической бормашины;
воспользовавшись тросиком спидометра мотоцикла либо автомобиля.

Рабочую насадку на вал можно также использовать от бормашины либо изготовить самостоятельно из разных материалов, например, из дерева, текстолита, пластиковых труб. Из текстолита приспособление (ручку) для удержания оснастки делают так:

отрезают 2 текстолитовые платины (толщина листа должна быть около 1 см) размером примерно 2 на 10 см;
соединяют их вместе и обтачивают напильником или на наждаке снаружи, чтобы получился цилиндр;
протачивают с внутренней стороны пазы;
металлическими кольцами фиксируют части друг с другом;
в переднюю часть ручки вставляют трубочку, под патрон, состоящий из двух отдельных половинок, соединяемых при помощи болта.

В итоге получится рукоять, как на фото ниже.

Сборка гравировальной установки

Очень просто сделать штатив (основание для установки электродвигателя) из фанеры либо того же текстолита. Для этого поступают так:

вырезают из листа материала несколько кусков (достаточно 4) соответствующего электродвигателю размера;
к одному из фрагментов прикрепляют мотор с помощью хомутов;
собирают короб;
в передней части просверливают отверстие под гибкий вал.

Созданную конструкцию подвешивают к стене.

Удобно использовать заводской держатель на струбцинах для гравера, если позволяют размеры электродвигателя. Крепление подсоединяется к любому столу. Но такое приспособление потребуется приобрести дополнительно.

Дальнейшую сборку гравировального устройства выполняют в такой последовательности:

с помощью муфты, созданной из просверленного болта, соединяют тросик с валом электродвигателя;

одевают на тросик резиновый шланг соответствующего диаметра и присоединяют к нему сделанную ручку;

устанавливают пусковую кнопку;
подсоединяют оборудование к сети;

проверяют работоспособность сделанного приспособления.

Можно также применять при создании самодельных прямошлифовальных машин электромоторы, рассчитанные на 380 V, но если их можно приспособить на 220. В таких случаях понадобится дополнительно повозиться. Информации по данному вопросу много как в интернете, так и в книгах по электротехнике.

Что может данный инструмент

Первоначально следует отметить, что мини-дрель представляет собой компактное устройство, оснащенное маломощным моторчиком, а также шпинделем для закрепления сверл, кнопкой включения и регулятором оборотов. Самодельная мини-дрель еще называется бормашиной, шлифовальной машиной или «Дремель».

Название «Дремель» миниатюрная дрель получила по причине того, что именно фирма под названием «Dremel», впервые выпустила такой инструмент. Мини дрели – это инструменты, которые представляют из себя пластиковую конструкцию, внешне похожую на машинку для стрижки. На торцевой части такого инструмента находится шпиндель, которые позволяет закреплять различные насадки, в том числе и маленькие абразивные круги. Главными задачами, которые возлагаются на мини-дрель, являются:

Просверливание мелких отверстий, для чего применяются соответствующие сверла.
Фрезерование.
Резка, зачистка, заточка и доводка материалов.
Нанесение мелких узоров.
Гравировка, полировка и шлифование.

Все эти задачи выполняются благодаря специальным насадкам, которые имеются в комплекте к бормашине под маркой Dremel.

Такая частота вращения шпиндельной головки мини дрели говорит о том, что инструмент может работать даже без необходимости закрепления заготовки в неподвижном состоянии, что делается при сверлении обычными дрелями с целью исключения вырывания ее из рук. Закрепление различных насадок осуществляется с помощью специального патрона с цанговым механизмом. Диаметр патрона из цанги составляет от 1 до 3 мм, что позволяет осуществлять работы в самых труднодоступных местах.

Мини дрель своими руками

Если есть потребность в применении мини-дрели, но при этом нет финансов или желания тратиться на приобретение заводского изделия, то инструмент можно сделать самостоятельно. Сделать своими руками мини дрель – это не только легко, но еще и приятно, так как для такой самоделки практически ничего не нужно покупать. Все конструктивные части можно найти в гараже среди старых магнитофонов. Рассмотрим особенности изготовления простейшей модели мини-дрели своими руками.

Для начала понадобится отыскать старый, но рабочий моторчик от магнитофона. Такие моторчики обычно работают от постоянного напряжения 6В, поэтому обязательно понадобится и элемент питания. Цанговый зажим можно выточить на станке, но гораздо проще заказать патрон на любом ресурсе. В качестве корпуса можно использовать пластиковую баночку из-под шампуня или фурнитуру полипропиленовой системы отопления. Когда все элементы имеются в наличии, приступаем к следующим действиям:

К моторчику необходимо припаять два проводка, по которым будет подаваться питание и регулятор оборотов(если нужен).
Установить-закрепить мотор в корпус(трубку и т.п.).
Установить в корпус выключатель, регулятор и разъем подключения питания.
Собрать корпус(установить заглушки).
В цанговом патроне необходимо зафиксировать сверло требуемого диаметра.
Патрон фиксируется на валу моторчика, для чего используются болтики для зажима.

После этого остается приступить к испытанию данного устройства.

Выше рассмотрен простейший вариант изготовления самодельной бормашины для обработки мелких деталей. Вариантов для изготовления таких устройств множество, но все они основываются на использовании моторчиков от старых магнитофонов. Если же планируется пользоваться изделием постоянно, то лучше отдать предпочтение заводским моделям, которые в комплекте оснащаются порой всем необходимым расходным материалом.

К преимуществам самодельной мини-дрели следует отнести:

Минимум затрат на изготовление аппарата. Потребуется только отыскать или приобрести цанговый патрон.
Простейший вариант конструкции получается еще меньшего размера, чем заводские устройства.
Изделие очень удобное в использовании и управлении.
Имеет уникальный вид и стильный дизайн, так как изготовитель сам дополняет свое творение различными элементами.

Подключаем питание и начинаем работу

Подводя итог, немаловажно подчеркнуть потребность человека в таком инструменте, как мини-дрель. Ведь с ее помощью можно не только сверлить печатные платы, но еще и использовать для шлифования различных деталей, которые окислились или взялись коррозией, предавая им первозданную внешность. Советуем почитать про самодельную мини-болгарку

Советуем почитать про самодельную мини-болгарку

Советуем почитать про самодельную мини-болгарку.

Соотношение к диаметру винта

Во время приобретения шуруповёрта следует также сделать акцент на соотношении диаметра винта и частоты вращения. Сделать это достаточно просто:

Для винта в 6 мм частота вращения в процессе его закручивания будет равняться 10 Нм. Если конструкция материала очень мягкая или жёсткая, то частота повысится до 25 Нм.
Для винта в 7 мм, крутящий момент составит 27 Нм для жёстких поверхностей и 11 Нм – для мягких.
Для 8 мм винта (максимальное значение) используется крутящий момент в 30 Нм.

Верный выбор частоты вращения позволит не только работать с большей эффективностью. Он также обеспечивает высокое качество, надёжность и долгий срок службы шуруповёрта. С большим крутящим моментом задачи выполняются быстрее, а мастер не прилагает много усилий.

Для инструментов, работающих от сети, мощность вращения не оказывает большого влияния на работоспособность. А вот аккумуляторные модели садятся намного быстрее. Именно поэтому для профессиональных инструментов рекомендуется всегда иметь при себе запасную батарею или устройство для быстрой зарядки. При покупке профессиональных инструментов обычно в комплекте идут запасные батареи, а вот владельцам бытовых моделей придётся приобретать их самостоятельно.

https://youtube.com/watch?v=EBLc-W5pit4

Основные функции инструмента

Главное предназначение электродрели — сверлить отверстия в материалах. Именно для этого в 1895 году её изобрёл Вильгельм Файн.

Внутри пластмассового корпуса находятся составляющие:

электродвигатель;
пусковой выключатель;
редуктор;
реверс;
фиксатор;
конденсатор;
ударный механизм.

На вал (шпиндель) дрели с помощью резьбы и фиксирующего винта крепят патрон для насадок.

Фото: электродрель

Комплектация дрели

Зафиксированное сверло вращается как вправо, так и влево. Для этого на корпус вынесен переключатель реверса. В этом режиме разрешается только выводить сверло из отверстия или выкручивать шурупы и винты. Включать на короткий срок на пониженных оборотах.

Режимы работы дрели

Многим приходилось долбить стену шлямбуром, чтобы повесить карниз или картину. Теперь это делают дрелью, установив правильный режим работы.

Безударный. В этом режиме проводят столярные, слесарные работы.
Ударный. Для работы с бетонным, кирпичным или каменным основанием. Вращающееся сверло двигается в продольном направлении и делает поступательные (ударные) движения.

Скорость дрели для разных задач отличается и регулируется двумя способами.

Механический. На шкале выставляется нужное положение. При снижении скорости крутящий момент возрастает. Выходная мощность не меняется, даже под нагрузкой. Выставлять скорость можно во время работы дрели.
Электронный. Скорость регулирует встроенный реостат. При лёгком нажатии на клавишу выключателя дрель вращается с малой скоростью. При усилении нажатия скорость растёт, пока не достигнет установленного предела. Крайнее значение может ограничиваться специальным колесиком на кнопке. Выходная мощность при этом способе снижается.

Как устроен и по какому принципу работает гравер

Гравер, который позволяет выполнять обработку деталей с высокой точностью и производительностью, работает по принципу обычной дрели, а внешне он очень похож на автоматическую ручку большого размера. Основными конструктивными элементами такого устройства являются:

двигатель;
гибкий приводной вал, передающий крутящий момент от двигателя на рабочую насадку;
редуктор;
вентилятор, служащий для охлаждения шпинделя;
сам шпиндель с выступающей рабочей частью;
корпус устройства со специальными отверстиями для выхода нагретого воздуха;
гайка, предназначенная для фиксации используемых насадок;
регулятор мощности устройства;
блокировочная кнопка;
выключатель питания;
крючок для подвешивания выключенного устройства.

Как самостоятельно изготовить сверлильный станок для печатных плат

Печатная плата – это пластина, выполненная из диэлектрического материала, на поверхности которого нанесён слой металла, проводящего электрический ток. Толщина подобных изделий составляет 1,5–4,5 мм.

В связи с этим сверлильный станок, предназначенный для засверливания печатных плат, является мини-станком, то при его изготовлении необходимо учитывать следующие особенности:

у такого станка отсутствует необходимость в наличии большой электрической мощности;
нет потребности в значительном ходе головки станка с установленным в нём сверлом;
станок должен иметь небольшие размеры, позволяющие его использовать на рабочем столе радиолюбителя или человека, занимающегося изготовлением электронных систем;
отсутствие необходимости в значительной мощности позволяет выполнить подобную установку на более низком классе напряжения и без использования громоздких патронов, предназначенных для установки свёрл большого диаметра;
на станках данного назначения для установки свёрл используются специальные переходники и цанги, что обусловлено их малыми диаметрами.

Работа с печатными платами − это «тонкое» и скрупулёзное занятие, требующее тщательности выполнения работ и точности изготавливаемых отверстий

Изготовить самодельный сверлильный станок для печатных плат можно по технологии, рассмотренной в случае использования электродрели или шуруповёрта, с той лишь разницей, что в качестве привода можно использовать электрические двигатели меньшего напряжения и размеров.

Лучшие модели

На рынке присутствует много моделей от этого производителя, но не все они пользуются популярностью. поэтому необходимо понимать, какие из них точно буду полезны в работе. Этот рейтинг позволит совершить качественную покупку и минимизировать риски.

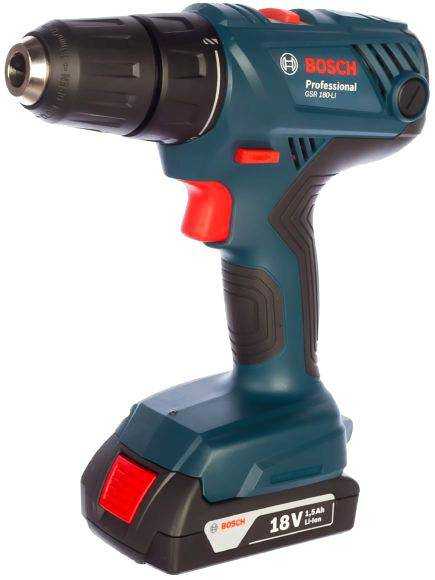

Bosch GSR 180-Li

Эта модель появилась в 2017 году и практически сразу завоевала лояльность пользователей. Позволяет работать с длинными саморезами, которые необходимо вводить в твердую поверхность. Крутящий момент 54 нМ, а одного заряда аккумулятора хватает почти на 5 часов работы.

Характеристики:

Вид	Безударный
Тип патрона	Быстрозажимной
Двигатель	Щеточный
Количество скоростей	2
Диаметр зажима	1,5 – 13 мм
Батарея	Li-Ion
Дополнительные функции:	Регулятор глубины закручивания и крутящего момента; Наличие подсветки; Кейс для транспортировки в комплекте; Защита от перегрузки.

Преимущества:

Несколько степеней силы вращения.
Облегченный корпус за счет использования нейлона.
Резиновые накладки снижают вибрацию.
Сверло в патрон вставляется быстро.
Простота технического обслуживания.
В комплекте 2 аккумулятора.
Можно работать с металлом.
Скорость можно переключать, в зависимости от выполняемой работы.
Наличие подсветки позволяет работать в темных помещениях.
Аккумулятор подходит для любых дрелей шуруповертов Bosch.

Недостатки:

Крупный аккумулятор не позволяет использовать инструмент в узких местах.
Отсутствует ударная функция.
Нет места для крепления еще одной биты.

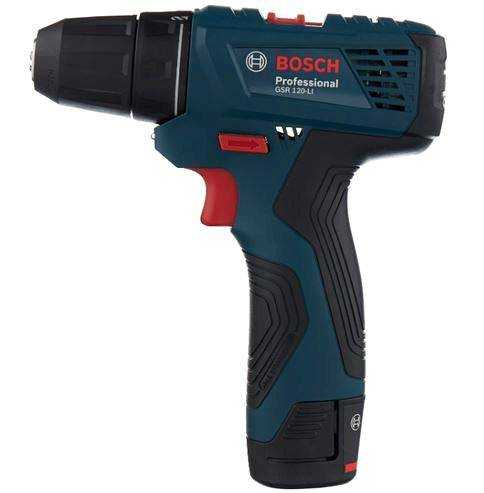

Bosch GSR 120-LI

Это устройство подойдет специалистам, которые часто выполняют потолочные работы. Также оно нравится мастерам, которые собирают корпусную мебель. Отличная эргономика и небольшой размер обеспечат комфортную работу. Производитель использует здесь редуктор с 21 ступенью регулировки крутящего момента. Максимальный параметр составляет 30 нМ.

Характеристики:

Вид	Безударный
Тип патрона	Быстрозажимной
Тип двигателя	Щеточный
Количество скоростей	2
Диаметр зажима	1 – 10 мм
Батарея	Li-Ion
Дополнительные функции:	Регулятор глубины закручивания; Регулировка крутящего момента; Наличие подсветки; Кейс для транспортировки в комплекте; Защита от перегрузки.

Преимущества:

Отличная балансировка благодаря T-образной форме.
Прорезиненный корпус, который поглощает вибрацию.
Два аккумулятора в комплекте.
Есть кейс для хранения инструмента.
Наличие подсветки.
Кнопка реверса находится удобно, поэтому на нее сложно случайно нажать.
Перфорация находится сзади, поэтому она защищена от пыли.
Демократичная цена.
Небольшие размеры инструмента.
Отсутствие саморазрядки у батареи.

Недостатки:

Отсутствует ударная функция.
Небольшая частота вращения (1 300), которая немного недотягивает до стандартных 1 400.

Bosch AdvancedImpact 18В Quick Snap

Это профессиональное устройство, которое обладает достаточным запасом мощности. Здесь три насадки в комплекте, в том числе для работы в труднодоступных местах. Необходимо нажать на красное кольцо, чтобы сменить насадку. В комплекте также 2 аккумулятора. Подсветка позволяет в течение длительного времени работать в помещении с недостаточным освещением.

Характеристики:

Вид	Ударный
Тип патрона	Быстрозажимной
Тип двигателя	Щеточный
Количество скоростей	2
Диаметр зажима	1 – 10 мм
Батарея	Li-Ion
Дополнительные функции:	Регулятор глубины закручивания; Регулировка крутящего момента; Наличие подсветки; Индикация заряда АКБ; Электронная система защиты от перегрузки.

Преимущества:

Крутящий момент 36 нМ.
Вес 1,4 кг, что немного для профессионального инструмента.
Можно сверлить бетон.
Эргономичный дизайн.
Реверс взаимодействует со всеми адаптерами.
Индикатор позволяет понять, когда батарею нужно заряжать.
Можно работать в труднодоступных местах.
Прорезиненный корпус.

Недостатки:

Скорость вращения 1 350 оборотов в минуту.

Это основные дрели шуруповерты от компании Bosch, которые пользуются спросом на рынке.

Есть несколько неплохих моделей с аккумуляторами до 10V и 12 – 14,4 V, но их невозможно использовать в течение длительного времени. В этом рейтинге рассматривались только инструменты со стандартными батареями на 18V. Когда АКБ перестает держать заряд (а этом будет при частом использовании), можно купить новую батарею в специализированных магазинах. Именно аккумуляторы на 18V наиболее популярные, их несложно найти в магазинах.

Зачем нужен гибкий вал

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус. Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления. В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели. Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий. С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Особенности конструкции

Гибкий вал для дрели способен изгибаться в любых направлениях, что собственно и является его основным преимуществом. Такая возможность вала была достигнута за счет применения следующих деталей:

Стальной трос, играющий роль вращающегося сердечника.
Проволока в виде спирали, располагающаяся снаружи устройства.

Вал снаружи покрывается специальной оболочкой, благодаря которой предотвращается вытекание смазки. Эта смазка способствует уменьшению трения, а также защищает сердечник от механических воздействий(истирания), повреждений и попаданию влаги.

Конструкция гибкого вала предусматривает применение подшипников, к которым крепится трос. Именно благодаря подшипникам обеспечивается вращение троса, который с одной стороны крепится к хвостовику, а с другой к патрону. Качественная насадка на дрель стоит около 2000 рублей. Есть модели дешевле, но все зависит от производителя и качества товара.

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла. Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки

Самодельная конструкция вала позволит не только сэкономить финансы, но еще и получить изделие необходимой длины. Стандартные изделия, выпускаемые производством, имеют длину не более 50 см. Иногда этого не достаточно, поэтому приходится прибегать к самостоятельному изготовлению оснащения для дрели.

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

голоса

Рейтинг статьи
