Приспособление для кладки пеноблоков

Строительный уровень

Просто незаменимый инструмент, без которого не обходится ни одна строительная площадка. Строительные уровни бывают механическими (пузырьковыми), и электронными. Разные уровни отличаются между собой по точности. Зачастую, чем уровень дороже, тем точнее он показывает.Для кладки газобетона вполне подойдут модели уровней среднего и низкого ценового диапазона.

Оптимальная длина строительного уровня для кладки – 80 см. Но не всегда удобно использовать длинный уровень, бывают ситуации, особенно внутри дома, когда короткий уровень (40 см) будет предпочтительней.

Из конкретных производителей строительных уровней, мы бы посоветовали Kapro. Эти уровни не нуждаются в перепроверке и калибровке, точность на высоте.

Приспособления для нанесения клея на газобетон

Отдельно стоит отметить инструмент для быстрого и равномерного нанесения клея на газобетонные блоки. От него во многом зависит долговечность и прочность кладки.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Наносить клеевой состав на поверхность газобетонных блоков необходимо специальным инструментом – ковшом-кельмой. Он позволяет равномерно распределить клей и обеспечивает его экономный расход, при самостоятельной укладке газоблоков это незаменимое приспособление. На краю ковша имеются зубцы.

Материалом изготовления устройства является металлический лист из полированной оцинкованной стали. Толщина листа позволяет работать с тяжелыми растворами при их распределении по вертикали и горизонтали. При этом форма и ширина кельмы зависит от типа выполняемой работы.

К преимуществам устройства относят следующее:

• способность наносить тонкий слой клея – до 0,3 см;
• обеспечивает равномерный клеевой слой на всей поверхности;
• исключает при нанесении попадание состава на боковые поверхности блоков.

Каретка позволяет равномерно распределять клеевой раствор необходимой толщины на горизонтальную прямолинейную плоскость. Во время работы может потребоваться шпатель диной 6 см. С его помощью затирают сколы и швы на поверхности кадки.

Раствор для кладки шлакоблока

Самостоятельное приготовление раствора самый дешевый вариант кладки. Приобретение готовых семей, в которые нужно просто добавить воды, сделает кладку заметно дороже.

За порцию измерения будем брать размер одного ведра.

Состав раствора для кладки

• Одно ведро цемента
• Три ведра песка
• Пол ведра воды. Обозначенное количество воды не строгое. Количество воды регулируется вязкостью и жидкостью полученного раствора. Если песок влажный то воды может понадобится меньше.
• Пластификаторы крепости. В раствор можно добавлять дополнительные скрепляющие жидкости и смеси. Но они не обязательны.
• Рекомендуется на один замес цементного раствора, вместе с водой добавить один колпачок моющего средства для посуды. Такая добавка сделает раствор эластичным и тянущимся, что облегчит работу с ним.

Если Вы в ручную, с помощью лопаты, смешиваете раствор, то высыпав цемент и песок в одну емкость, следует их хорошо перемешать, до достижения максимально однородной массы.

В воду, до добавления ее в сухую смесь, следует добавить порцию моющего средства для посуды и пластификатор. Перемешав все до однородной жидкости, воду можно выливать в центральную часть емкости с сухой смесью.

Требования к раствору для кладки шлакоблока:

• Однородность цвета. Перемешивать раствор необходимо до достижения им однородного серого цвета.
• Раствор должен быть средней вязкости, не слишком густой, но и не слишком жидкий , что бы пластично и хорошо держался на кладке и не стекал при давлении шлакоблока.
• Если в растворе видны не вымешанные фрагменты песка желтого цвета, то его нужно продолжать перемешивать. Если Вы обнаружили твердые фрагменты грунта, камни, какую-то растительность, которая случайно попала в раствор, то их следует удалить из смеси. Плохая однородность с песочными камнями и иными субстанциями приведет растрескиванию кладки в дальнейшем.

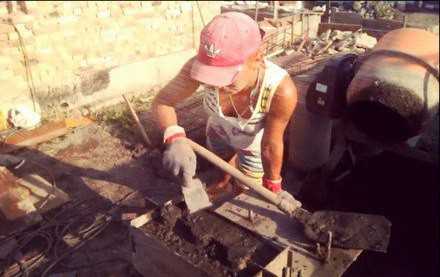

С целью снижения затраты усилий желательно использовать бетономешалку. Но для смеси небольших объемов раствора практичней и быстрее замешать раствор в ручную.

в хорошо вымешанном растворе не должно быть видно песка

Мастер-класс по кладке газобетона, монтажу перемычек и армопоясов при строительстве каменного дома

Постоянные читатели нашего портала хорошо знают, что в рамках проекта «ДОМ ЗА ГОД» с FORUMHOUSE мы возводим современный и энергоэффективный дом из газобетона. После окончания работ т.н. «нулевого цикла», с которыми вы можете ознакомиться в истории проекта, мы перешли к следующему важнейшему этапу — кладке газобетонных стен.

Цель данного материала — выйти за рамки проекта и с помощью специалистов рассказать, как правильно возводить дом из газобетона. В формате мастер-класса профессиональные строители поделятся с вами секретами мастерства. А именно:

• Какие инструменты нужны для строительства дома из газобетонных блоков.
• Как правильно закладывать первый ряд кладки.
• Из чего делать перемычки и армопояса.

Советы по выбору инструмента

Выбор инструментов для кладки газобетона своими руками должен проводиться в соответствии с определенными правилами:

• Для облегчения распиловки блоков рекомендовано использовать сабельную пилу по газобетону.
• Не рекомендовано проведение резки блоков с применением обычной ручной пилы. Специалисты рекомендуют использование пилы-аллигатора, полотно которой имеет победитовые напайки. С помощью этого инструмента обеспечивается быстрая и качественная распиловка блоков.
• Для выравнивания блоков нужно использовать шлифовальную машинку. Во время проведения работ нужно использовать защиту от пыли.
• Подъем газобетонных блоков должен проводиться с использованием самодельного ромбового захвата.
• Для обеспечения удобств во время строительства нужно переносить блоки с применением специального приспособления.
• Для определения продольного положения блока рекомендуется использовать строительный уровень, длина которого составляет не менее 2 метров. Поперечное измерение проводится инструментом, который имеет меньшую длину.
• Усаживание материала на раствор должно проводиться с применением резиновой киянки.

Преимущества применения

Без кельмы для нанесения клеевой смеси сложно нанести материал на поверхность газобетонного кирпича максимально точно и аккуратно. Инструмент требуется для облегчения и повышения качества работы.

Кроме того, кельма ковш для газобетона обладает рядом других достоинств.

1. Клеевой материал распределяется по рабочей поверхности равномерно, максимально точным слоем.
2. Можно определять толщину нанесения клея.
3. Экономное распределение материала обеспечивается за счет предотвращения растекания скрепляющего раствора при нанесении.
4. Работа выполняется быстро и качественно за счет нанесения и разравнивания раствора всего одним движением.

За счет простой конструкции ковша удается не только снизить расход клея, но и поддерживать кладку стен в чистоте в процессе работ.

Справка! Стоимость клея в несколько раз дороже, чем цена песчано-цементного раствора. По этой причине потери клея недопустимы.

Если разумно использовать и наносить клеевую смесь, толщиной в пределах 1 – 3 мм, то можно сократить расходы примерно в 5 раз. Указанная толщина является приемлемой для качественного сцепления блоков.

Инструменты для кладки кирпича

Работа каменщика связана с использованием цементных растворов. Помимо основных рабочих качеств, они обладают некоторыми отрицательными свойствами, в частности — способностью загрязнять все вокруг, а в особенности — только что уложенный кирпич.

Если для рядового материала это не является каким-то недостатком, то лицевой кирпич должен быть чистым. Фасад, заляпанный раствором, не имеет никаких декоративных качеств, скорее наоборот. Поэтому при работе каменщика применяются различные инструменты, цель которых — максимально ускорить, облегчить, сделать более точной и чистой кладку материала.

При кладке кирпича используются несколько групп инструментов.

К основным относятся:

• Кельма.
• Молоток-кирка.
• Расшивка.
• Растворная лопатка.
• Швабровка.

Измерительные:

• Отвесы.
• Уровни.
• Угольники.
• Правила.
• Порядовки.
• Рулетки, контрольные шнуры и т.д.

Основным инструментом является келма (в просторечии — мастерок).

ОБРАТИТЕ ВНИМАНИЕ!
Помимо этих инструментов в работе каменщика могут использоваться различные вспомогательные приспособления, облегчающие и ускоряющие длительный процесс кладки. Чаще всего применяются различные устройства, регулирующие и ускоряющие один из самых ответственных моментов кладки — процесс нанесения раствора.

Советы по изготовлению U-блоков

1. В газобетоне делаем продольный пропил циркулярной пилой на 7 см в двух местах. Затем центральную часть выпиливаем пилой.

1. Технология изготовления U-блоков при помощи пилы-аллигатора видна на фото снизу.

1. Также для изготовления U-блоков из газобетона сгодится обычная штроборезка. На фото видно, как малое сверло выполняет основную штробу, а большое необходимо на перехлёст.

Газобетон можно резать при помощи штроборезки

Надеемся, что советы народных умельцев, собранные в нашей статье пригодятся вам и существенно облегчат и ускорят процесс возведения вашего дома из газобетонных блоков.

Хоть газобетон лёгкий материал всё же легче вести работу с подъёмными механизмами

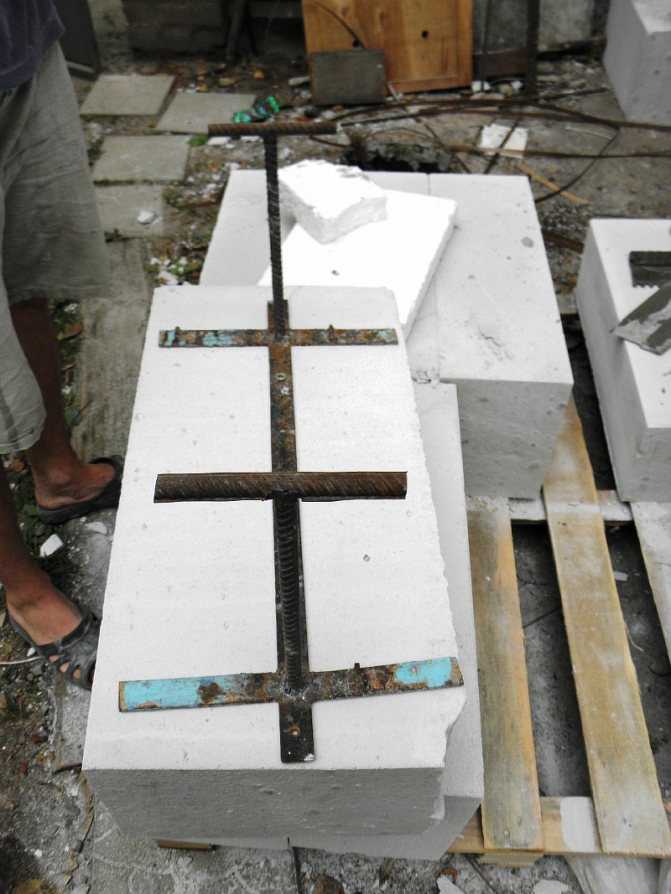

Делаем захват самостоятельно

Идеальнее всего за ранее отыскать в вебе чертежи захвата для пеноблоков. Работы будут производиться в таковой последовательности:

Захват для газобетона своими руками!!! В Видео вставлен чертерж!!!

• Берем пластинки, отмеряем от края 16.7 Washing machine, делаем поперечные прорези. В этом месте будет извив будущих рычагов. По окончанию сборки прорези завариваются.
• Со стороны большей длины, в 3.3 Washing machine от прорези, высверливаем отверстие на 6 мм. Тут будет устроена центральная ось вращения.
• Соединяем рычаги при помощи болта, гайку очень не заворачиваем, накручиваем контрагайку. Таким макаром создастся свободное вращение, раскручиваний не будет.
• Этим же методом соединяются другие крепления.
• Готовим хват для рук. Чтоб разметить отверстия, пластинку прикладываем к верхним краям разведенных рычагов. На точках перекрестий намечаем места под отверстия (6 мм).
• Сверлом на 8 мм, в верхнем торце каждой пластинки делаем ряд из нескольких дырок, чтоб вышла продольная прорезь, размер которой равен 1.6 х 0.8 Washing machine. Это даст возможность для беспрепятственного скольжения соединений и конфигурации характеристик захвата в момент обжима либо освобождения блочного материала.
• На нижние участки каждого рычажного элемента под прямым углом привариваются железные уголки (40 мм), которые делают роль клещей. Размер их избираем с учетом ширины газобетонного материала (от 10 до 15 Washing machine). Чтоб подгонка вышла очень четкой, уголки следует попеременно приложить к блочным ребрам, наложить на их нижние края «ножниц» и по месту приварить.

READ Как обшить потолок вагонкой в деревянном доме

Чтоб инвентарем воспользоваться было комфортно, на ручки нужно надеть кусочки резинового шланга, обмотать их линолеумом.

В момент опускания захвата на блок, уголки обхватывают его стороны. Приподняв за ручку, мы в пару раз усиливаем обжим, удерживая блок, как будто клещами. И когда при укладке первого ряда такое приспособление не требуется, то с наращиванием высоты необходимость в нем возрастает.

Чтоб поверхность блока не получала сколы, и захват был надежным, на рабочую поверхность уголков спецы советуют наклеивать куски резины.

Есть и другие модели, выдуманные в народе и сделанные своими руками, но механизм работы в каждом схож.

Принципы работы и разновидности устройств

Принцип работы такого приспособления для газоблока следующий: при сближении верхних торцов двух перекрещенных металлических рычагов нижние концы обжимают блок, тем самым давая возможность передвигать его на некотором расстоянии от себя, поднимать на высоту длины рычагов, и даже перемещать сразу несколько блоков, обжимая их по высоте и ширине – все зависит от размеров рычажного устройства. Рычаги соединяются на перекрестье болтовым соединением, и длина воздействующих и рабочих рычагов зависит от условий применения.

Используя захват для газоблоков, можно быстро и удобно не только создавать подготовленное рабочее место, но и производить кладку на клеевой или цементный раствор. Промышленные приспособления имеют антикоррозийную полимерную защиту, но и самодельный захват для блоков будет служить настолько долго, насколько это будет нужно, в силу простоты и надежности конструкции.

Конструктивно механические приспособления могут быть двух типов: поперечными и продольными. Поперечная конструкция промышленного исполнения производится в трех размерных вариантах: для обжимания блоков размерами 250 х 300 мм, 350 х 400 мм и 450 х 500 мм. Продольные конструкции имеют диапазон обжима только 600 х 650 мм.

Поперечная конструкция отличается устройством от продольного механизма. Поперечный захват представляет собой пару поперечных симметричных рычагов для рук. Конструкция устроена таким образом, чтобы можно было прочно зажать и перенести на требуемое расстояние (или поднять) газо- или пеноблоки подходящего размера, то есть, на ширину раскрытия захвата. Приспособление поперечной конструкции предназначено для пользования одним рабочим с удерживанием веса обеими руками.

Продольным обжимным устройством удобнее работать вдвоем, при этом блок удерживается в приемнике под собственным весом. Чтобы пористая и легко повреждаемая поверхность газоблока не царапалась и не скалывалась металлом рычагов, на рабочие поверхности наносится специальное защитное покрытие, а в самодельных захватах для этой цели можно использовать резиновые шины-накладки на рабочую часть.

Если строится дом большой площади, то в целях экономии стройматериалов и времени строительства для возведения стен используются блоки не стандартных, а бо́льших размеров, и для перемещения таких блоков изготавливаются захваты с выемками, расширяющими объем приемника. Для индивидуального строительства такие устройства неактуальны, так как стоимость укрупненных блоков выше стандартных, и под типовые проекты размеры этих изделий также не подходят.

Поэтому в частном строительстве чаще всего используют ручные прямоугольные конструкции захватов. То есть, блоки для укладки ряда должны быть стандартными прямоугольными, что позволяет расходовать минимальное количество клеевого состава.

“Приспособа” для формирования клеевого слоя

Суть этого изделия весьма проста – максимальное ускорение нанесения клеевого слоя для укладки блоков. Для этого нужно:

1. Изготовить короб на салазках. Он должен легко перемещаться вдоль ряда стены и не будет с него не съезжать. Для этого боковые стенки должны свисать с ряда на 1-2 см
2. Приспособу оснастить шпателем для равномерного нанесения раствора, — лучше использовать зубчатую кельму. При этом фиксируют ее под углом 40-50° — так лучше будет на ряд подаваться клей
3. Поскольку ширина клеевого слоя нужна несколько уже блочного ряда – излишки клея не будут выдавливаться при установке блоке – приспособу изнутри нужно оснастить ограничительными брусками.

Для изготовления понадобится:

• Зубчатый шпатель
• Доска шириной 100-150 мм и длиной около 1м
• Брусок на 10-20 мм, длиной около 40-50 см
• Крепеж: саморезы
• Ножовка по дереву
• Шуруповерт
• Топор

Как сделать станок для шлакоблока

Сначала определимся, какие цели мы ставим перед собой. Если нам нужно построить хозяйственное помещение небольших размеров, сарай, летнюю кухню или времянку, это дело одно. В том же случае, если мы собираемся продавать шлакоблок, то подход к его изготовлению должен быть совсем другим. Во-первых, массовое производство шлакоблока требует стабильности рецептуры, иначе изготовить качественный шлакоблок будет просто невозможно. Во-вторых, станок для изготовления шлакоблока своими руками чертежи которого мы привели прямо здесь, не предназначен для крупносерийного производства по вполне понятным причинам.

Надежность и производительность станка, собранного из чего попало, не идет ни в какое сравнение со станком, изготовленным в условиях производства, где есть хотя бы намек на гарантию качества. Тем не менее, изготовить пару сотен шлакоблоков не запрещается никому пока что, поэтому мы представляем чертежи с размерами для вибростанка.

Облегченный вариант

Как видно из вышеприведенного описания, отделка со штукатуркой, сеткой и шпатлевкой занимает очень много времени. Можно схитрить и нанести на стены только шпатлевку. Наилучшая выбор для такого случая – это шпатлевка Glatt+Full от немецкой фирмы Pufas. Она выравнивает и заполняет неровности, создавая толстый слой благодаря своему составу – Glatt+Full состоит из целлюлозы, смешанной с гипсом.

Работы со шпатлевкой должны производиться быстро, так как она очень быстро схватывается. Уже через 60 мин данная шпатлевка твердеет. После отвердевания Glatt+Full можно обрабатывать теркой так же, как и обычную шпатлевку.

Перед нанесением состава следует предварительно обработать стену грунтовкой. В данном случае лучше выбрать Ceresit CT 17, водно-дисперсную грунтовку, которая не снижает паропроницаемость основания. После того как грунтовка засохнет, на нее наносится слой шпатлевки. Смесь выравнивается полутерком. После суток, отпущенных на окончательное высыхание, шпатлевка подтирается теркой.

Свойства, размеры и виды кирпича, используемого для облицовки

Материал, используемый для облицовки

Для украшения интерьера или фасада нужно уделить большое внимание тому, как класть облицовочный кирпич. Если сравнить, например, с рабочим полнотелым кирпичом

то он должен иметь качественно выполненную лицевую сторону разнообразных оттенков и цветов

то он должен иметь качественно выполненную лицевую сторону разнообразных оттенков и цветов.

Помимо часто встречающихся стандартных цветов (жёлтый и красный) можно выбрать кирпич и других цветов. Лицевая часть бывает гладкой или декоративной.

Но основное отличие материала для облицовки от простого – идеальные размеры, торцы и прямые углы. Лицевая сторона не должна иметь разнообразных сколов и деформаций.

Главные допущения в отклонении размеров, в мм:

Существует простой и клинкерный кирпич для облицовки, его различают также по долговечности и качеству. У простого водопоглощение намного выше, что обусловлено большим числом пор. Часто используют двойной силикатный кирпич М 150.

• обыкновенного — 250 Х 120 Х 65;
• узкого — 250 Х 60 Х 65;
• утолщённого — 250 Х 120 Х 88; 250 Х 107 Х 65; 230 Х 107 Х 65.

Конструкция устройства, принцип работы

Приспособление состоит из четырех рычагов выгнутого типа, имеющих шарнирное соединение. Его можно подвешивать на крюк подъемника, если имеется специальная серьга, и перемещать сразу несколько блоков.

Груз зажимается автоматически в момент подъема. Сила обжатия зависит от веса и соотношения захватных лап. Самопроизвольное выпадение блоков исключается.

Чтобы выполнить захват материала, следует:

• навесить устройство на балочный крюк, подвести под груз;
• перевести в верхнее положение стопорный крюк;
• поднять приспособление вместе с грузом, переместить в нужное место.

Для освобождения груза:

• устройство опускается на поверхность;
• стопор переводится вниз;
• захват поднимается без блоков.

Как сделать рубанок для газобетона?

Монтаж газосиликатных блоков, как и других строительных материалов, включает определенный багаж инструментов. Возведение зданий — трудоемкий и сложный процесс, требующий немалых усилий и денежных затрат.

У опытных строителей арсенал инструментов полон, а вот что касается начинающих работников или дачников, которые хотят своими руками обустроить дом, им в этом плане сложнее.

Строительные работы предполагают применение множества различных инструментов, приобрести которые не каждому по карману. Выход есть — сделать инструмент можно собственноручно.

Для чего нужен рубанок?

Рубанок по газобетону (его еще называют терка), выполняет функцию выравнивания выступающих частей газобетонных блоков

Преимуществом рубанка является его способность придать материалу ровную поверхность, что особенно важно для последующих этапов монтажа

При контакте с деревом рубанок выполняет функцию строгания, срезая верхний слой, что не подходит для газобетонов. Если же применяют в работе газосиликат (газобетон), струг должен иметь другую конструкцию, чтобы с его помощью осуществлялись шлифовка и скребок.

Нельзя снимать большой слой с поверхности: такой материал считается браком, работать с ним запрещено.

В профессиональных рубанках для газобетона конструкция напоминает кухонную шинковку со строительной теркой, что позволяет соскребать и отшлифовывать материал одновременно.

Иногда необходима коррекция газоблока.

Терки имеют различную область применения. Струганок используют для строгания поверхностей, также им снимают фаски и прорезают канавки. В целом же, терки бывают разных видов:

• шерхебель;
• зензубель и фальцгобель;
• двойной рубанок, имеющий фальшлезвие;
• полуфуганок;
• двойной фуганок;
• малый рубанок;
• медведка.

Типичная конструкция

Рубанки для газобетона предназначены для выравнивания верхнего слоя блоков, и представляют собой ручку с корпусом, на котором фиксируются вертикально друг напротив друга ряды с лезвием.

Одна сторона имеет пять рядов ножей, которые находятся параллельно и имеют угол по отношению к корпусу. Другая сторона выглядит так же, только ряды направлены навстречу.

Материалом для корпуса служат пластик и дерево, хотя не столь важно, из чего он сделан — главное, чтобы был прочным и удобным

Как изготовить самому?

Чтобы смонтировать рубанок по газобетону собственноручно, применяют деревянные и пластиковые материалы. Чтобы изготовить инструмент из дерева, берут брусок толщиной 0,5 см и шириной 11 см.

Ручку также делают из дерева, при этом хорошо ее шлифуют до гладкого состояния, чтобы потом оставшиеся щепки не попали в кожу при работе. Лезвие представляет собой пилку с плотностью 500 кг/куб.м.

Далее струганок для газобетона склеивают надежным клеевым составом.

Подготовка материалов и инструментов

Конструкция рубанка для газобетонных блоков

Перед тем как делать струганок для газобетона, подготавливаются следующие материалы:

• деревянная доска, которая имеет толщину 50 мм;
• клей, который подходит для склеивания дерева с деревом и дерева с металлом;
• лезвия;
• ручка.

Чтобы сделать рубанок по газобетону используют:

• линейку;
• молоток;
• болгарку;
• лобзик электрический;
• штангенциркуль;
• стамеску;
• кисточку;
• ножовку;
• шлифовку.

Разметка

На стороне доски наносят маркером или карандашом разметки будущих отверстий. После чего делают надпилы с разных краев (по 5 штук). Сегменты должны находиться под углом по отношению друг к другу. Размечают также место крепления ручки, которая должна располагаться посередине доски.

Отрезка

Пилкой делают разрезы на половину толщины по ранее размеченным линиям. Брусок обрабатывают наждачкой, полотно лезвия ломают на нужной длины куски. Получившиеся отрезки вертикально вставляют в пазы.

Склеивание

Чтобы терка для газобетона была цельной и крепкой, нужно склеить места пропилов надежным клеем и дать изделию «отдохнуть» несколько часов. Для склеивания рубанка лучше взять клей «Момент» или тот, в котором есть уверенность.

Советы по выбору инструмента

Чтобы правильно выбрать нужный инструмент для газобетонных блоков, стоит воспользоваться некоторыми рекомендациями специалистов:

• Для резки блоков лучше не применять ручную ножовку. В этом случае предпочтительнее использовать пилу-аллигатор, у которой полотно с победитовыми напайками. Это сэкономит силы и время рабочего;
• Многие считают, что облегчает пиление блоков сабельная пила по газобетону;
• Выравнивание блоков можно выполнять шлифовальной машинкой. Но при этом необходимо применять защиту от пыли;
• Удобней поднимать газобетонные блоки самодельным ромбовым захватом, как на фото;
• Удобно использовать приспособление для переноса газобетонных блоков;
• Продольное положение блока стоит определять строительным уровнем длиной примерно 2 метра, а поперечное — инструментом покороче;
• Для усаживания материала на раствор должна использоваться резиновая киянка.

Используя опыт и рекомендации специалистов, можно составить список наиболее удобных инструментов, значительно облегчающих работу с газобетоном и ускоряющих процесс сооружения дома.

К ним относятся:

• Ножовка с победитовыми напайками;
• Строительные уровни длиной 600 мм и 2000 мм;
• Кельма зубчатая для газобетона;
• Нивелир или водяной уровень;
• Шлифовальная машинка или ручное приспособление шириной 250 — 500 мм и длиной 800 — 1000 мм;
• Рубанок для газобетона;
• Дрель с низкими оборотами;
• Насадка для смешивания раствора;
• Отвес;
• Киянка;
• Шнур;
• Штроборез;
• Ручная дисковая пила по газобетону;
• Удлинители на 2,5 м и 10 м;
• Помосты для сооружения стен или строительные леса для кладки верха стен;
• Емкости для клея.

Коротко о главном

По технологии кладки газоблоков швы между заготовками формируются с минимальной толщиной в пределах от 0,5 до 3-х мм.

С помощью шпателя и кельмы с зубчатой кромкой достичь по всей рабочей площадке и в каждом ряду идентичного результата технически невозможно.

Поэтому для нанесения клея используются различные приспособления с жестко установленной гребенкой.

Самый простой инструмент – ковш – это подобие совка с небольшим углублением, идентичными бортами и зубчатой кромкой.

Каретка состоит из конусообразного в сечении резервуара на жестком каркасе, в нижней части имеется продольная щель с и ограничительная планка для снятия части раствора (формируются гребни).

Кондуктор служит для создания сплошного ровного клеевого слоя, но при добавлении задней стенки и зафиксированного зубчатого шпателя напротив нее позволяет правильно наносить раствор для кладки газоблоков.

Вопрос

Условия возведения

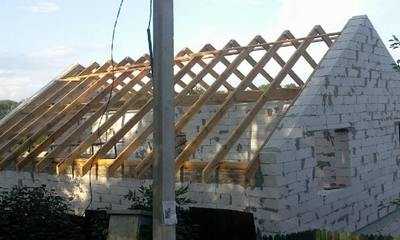

Конструкция представляет собой торцовую стену мансардного этажа, защищающая чердак от природных явлений (ветер, дождь, мороз). Самой распространенной формой фронтонов считают треугольную форму, но встречаются также трапециевидный, пятиугольный и многосложный вид, зависящие от проекта дома.

Фронтон может быть продолжением газобетонной стены или обустраиваться по каркасной обшивке, которая является стропильной частью крыши (алюминий, доска).

Стеновой фронтон более прочный, поэтому его, как основной вариант, используют гораздо чаще.

Фронтонная конструкция устанавливается с двух сторон дома. Она должна иметь геометрически правильные размеры с каждой стороны, тождественные друг другу, чтобы не было перекосов ската крыши.

Строительство фронтонов начинают от армированного монолитного пояса (мауэрлата), и всегда закрепляют анкерами по ходу возведения, в последнем ряду верхней стены. Основные правила к возведению всех газобетонных конструкций содержатся в СП 339.1325800.2017.

Главными особенностями фронтонов является то, что от них зависит:

1. размер и конфигурация будущей кровли;
2. прочность стены (продолжение конструкционной наружной несущей части);
3. распределение нагрузки от крыши и мансарды;
4. наличие окон на мансарде и чердачный вход.

Подходящие блоки

Требования ко всем блокам из ячеистых газобетонов определены рядом нормативов (ГОСТов):

1. Р 57334-2016/EN 771-4:2011;
2. 25485-89;
3. 31360-2007;
4. 12852.5-77;
5. 21520-89;
6. 12852.6-77;
7. 27005-86;
8. 31357-2007;
9. 31359-2007;
10. СН 277-80.

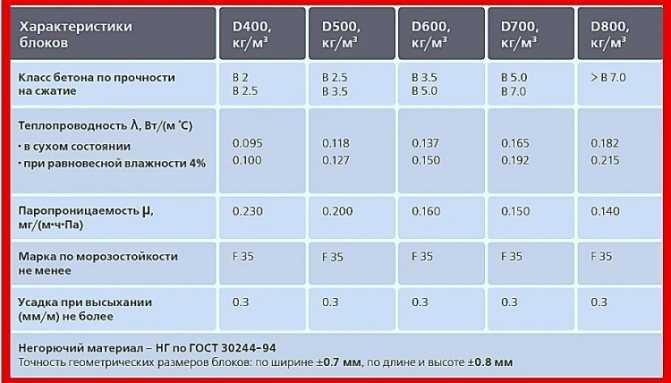

Из существующих видов наиболее предпочтительным для фронтона будет материал с маркировкой по плотности D500-D700 (и выше), конструкционного ряда, который относят к лучшим при возведении несущих стен.

Разные формы ячеистого бетона делят его на прямоугольные, с пазами, U-образные, с ручками. Для фронтонов могут быть использованы блоки со стандартными размерами по ГОСТу – 600 х 400 (300) х 200 (300) мм или 400 х 400 (300) х 300 мм.

Чтобы фронтонная конструкция была прочной, ее укрепляют распорками и перемычками. При этом каркас крыши делают максимально прочным и надежным. Требуемая толщина газобетонного блока является стандартной (для всех наружных несущих стен) – 375 мм.

Правильный расчет

Чтобы не ошибиться в строительстве, в заранее составленном проекте проводят расчет необходимых параметров, согласно которым соотношения параллельных сторон должны быть тождественными. При проведении самостоятельных расчетов учитывают следующие параметры:

• Высота. Представлена расстоянием от основания конструкции до верхней ее точки. Данный показатель всегда вносят в проектную документацию.
• Ширина. Показывает расстояние по основанию конструкции — в наиболее широкой части.
• Угол ската крыши. Для его определения можно воспользоваться таблицей фотографии ниже, созданной по нормативным требованиям. Чтобы узнать его значение, нужно отмерить 1 м от края фронтона и высоту ската – это и будет углом наклона:
• Площадь треугольника. Определяется по стандартной формуле: высоту перемножают с шириной и делят на 2. Если присутствует несимметричность скатов, то площадь каждой половинки рассчитывают отдельно, а затем суммируют. Основная формула расчета фронтона: S= L /2 х H, где: L – основание треугольника (ширина постройки), H – высота Пользование формулой показано на картинке ниже:
• Площадь фронтона-трапеции. Здесь высоту перемножают со средней линией (половина сумм длин по верхнему и нижнему основаниям). Дополнительно вычисляется площадь треугольной области верха по формуле, описанной в предыдущем пункте. Полученные суммы складываются между собой, и получают значение точной площади конструкции.

Самостоятельное изготовление шаблонов

При проведении строительства строительной компанией, шаблоны на площадку завозятся в наборе. Для самостоятельной укладки блоков, мастера в основном сами делают деревянные, пластиковые или фанерные конструкции нужной формы и размеров. От материала зависит срок эксплуатации изделия и способы крепления его частей.

Наиболее легкая сборка деревянных шаблонов. Используя в качестве упоров уголки из металла или бруски, соединяют их с конструкцией саморезами или болтами. Соединив направляющие с помощью винтов, можно сделать регулируемый шаблон.

Деревянные части, подверженные нагрузкам, покрывают лаком. По завершению работ шаблоны очищают от раствора и промывают.
