Резка листового металла приспособлением для болгарки

Как изготовить станину для болгарки

Часто болгарки используются вместе со станиной. Их применяют главным образом для того, чтобы мастер выполнял определённые работы по резке материалов и заготовок с меньшими физическими усилиями. Для каждого очевидно, что крайне сложно держать инструмент, обладающий большим весом, несколько часов. Поэтому для облегчения своего труда при выполнении операции многие мастера изготовляют специальные приспособления, которые называют станины. Когда болгарка оснащена таким приспособлением, то работу по резке можно выполнять, задействовав только одну руку.

Чтобы изготовить станину, сначала необходимо сделать деревянный ящик. Можно обойтись только одной стороной, на которой будет закреплён инструмент. Все остальные стены можно убрать, а вместо них прикрепить ножки специальной конструкции.

Но чтобы добиться эффективности использования болгарки с таким приспособлением, необходимо внести в его конструкцию некоторые изменения.

Первым делом необходимо выполнить демонтаж кожуха болгарки. После этого на инструмент необходимо надеть диск. Когда это действие будет выполнено, его нужно прижать к боковой стенке приспособления.

Необходимо поставить отметку, где был сделан зазор для хода насадки или диска. Его ширина не должна быть слишком большой, иначе посторонние предметы при выполнении работ могут попасть внутрь конструкции.

При желании зазор можно увеличить. Необходимость в этом возникает в тех случаях, когда нужно заменить насадки, не выполняя разбора полностью всей конструкции. Образцы деревянных брусков можно использовать в качестве опорных элементов. После этого можно приступать к выполнению работ по распиливанию заготовок.

Особенности

В воздушно-дуговой резке используются угольные или графитовые электроды. Последние являются более прочными, отличаются меньшим электрическим сопротивлением (0,0008 Ом против 0,0032 Ом для кубика с ребром 1 см). Возможно использование угольных омедненных электродов.

В качестве источника питания при дуговой резке металла используются преобразователи постоянного тока или трансформаторы. Подача сжатого воздуха на резак идет от цеховой сети или передвижного компрессора. Давление должно находиться в пределах 0,4–0,6 МПа. Его больший уровень нецелесообразен, так как слишком сильный поток снижает стабильность электрической дуги.

В воздушно-дуговой резке, как правило, используется постоянный ток обратной полярности как более производительный. Применение же переменного целесообразно при мелких работах, например, удалении местных неровностей сварного шва. Использование в таких случаях постоянного тока прямой полярности приводит к увеличению зоны нагрева, что затрудняет устранение расплавленного металла.

Схема воздушно-дуговой резки металлов

Величина тока при воздушно-дуговой резке вычисляется по формуле:

I = K x d,

где d – диаметр электрода в мм, К – линейный коэффициент, составляющий 46–48 А/мм для угольных и 60–62 А/мм для графитовых электродов. Полученное число дает значение тока в амперах.

Распиловочный станок для керамогранита

Работа с камнем требует особой осторожности. При наклоне диска – можно испортить заготовку (что не очень бюджетно), или расколоть диск

Необходимо обеспечить прямолинейное движение болгарки, одновременно контролируя глубину погружения.

Для автоматизации процесса разработан специальный станок с направляющими, по которым инструмент движется без отклонения от траектории.

Кроме того, угол реза можно фиксировано изменять, расширяя возможности обработки. Подобные приспособления изготовить своими руками сложно, но если разработать толковые чертежи с применением компьютерного моделирования – можно сконструировать станок не хуже заводского.

Правила безопасности при работе с самодельным станком

Так как УШМ при резке металла образует много иск, необходимо следить за тем, чтобы вблизи не было легковоспламеняемых материалов. Сторона, куда будет направлено искрообразование, должна быть ограждена стойким листовым металлом.

При работе на самодельном станке обязательным условием является установка защиты, так как части диска могут отлетать в любые стороны. Также эта защитная часть останавливает круговые искры диска.

При изготовлении станка необходимо учитывать то, что искры должны лететь от человека, а не на него, то есть необходимо закрепить УШМ правильной стороной

Но даже в этом случае, важно надеть защитную одежду, очки, перчатки

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

разделение металлопрофиля на отрезки необходимой длины;
раскрой листового металла;
получение большого количества однотипных заготовок в короткие сроки;
резка керамической плитки;
разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.
С помощью самодельного отрезного станка можно решить широкий круг задач

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Начинаем работу: подготовка платформы

В качестве основания станины лучше всего использовать фанеру, толщиной 10 мм. Установив на неё рычаг (с небольшим смещением от середины одной из сторон), необходимо отметить места крепления, которые после будут засверлены. Не стоит бояться, что рычаг встанет немного неровно, выводить его по угольнику нет необходимости. Дальнейшая разметка производится именно с учётом расположения этого рычага, а значит в итоге все углы будут идеальны.

ФОТО: YouTube.comОтмечаем места крепления, которые впоследствии нужно засверлить

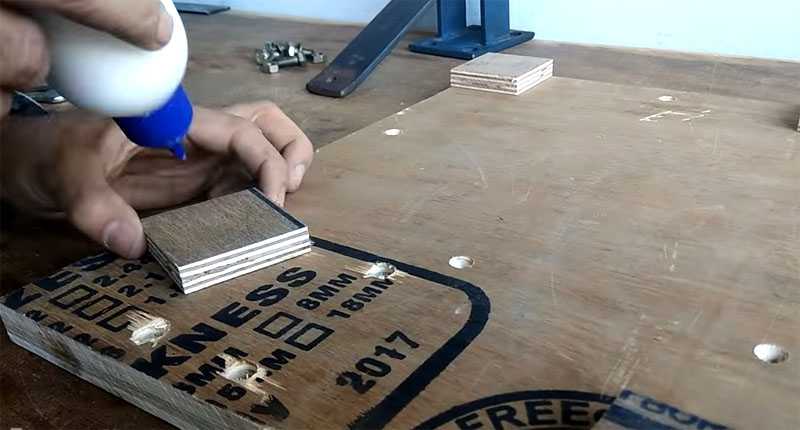

Установка ножек станины на платформу

Теперь необходимо немного поднять платформу над поверхностью, на которой она будет устанавливаться. Для этого из той же фанеры нужно напилить 4 одинаковых квадрата, которые будут располагаться по углам. Их следует крепить на ПВА и саморезами. Конечно, можно обойтись и без клея, просто так будет надёжнее и проще.

ФОТО: YouTube.comНожки нужны, чтобы приподнять платформу над поверхностью

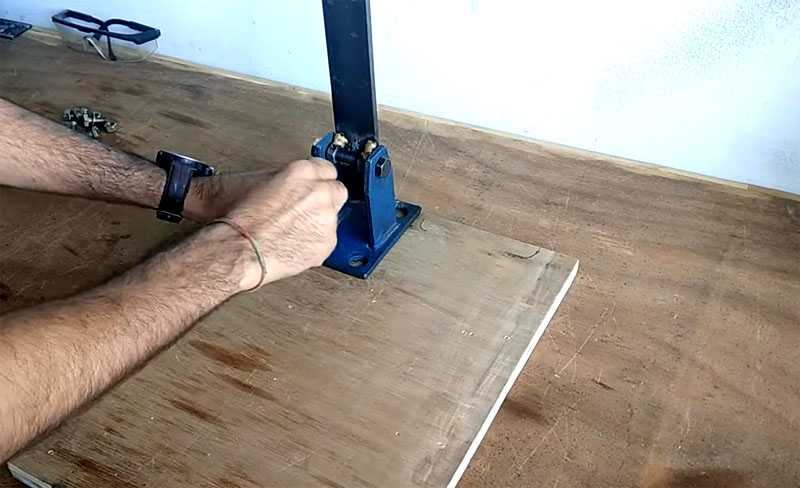

Фиксация рычага

Далее рычаг следует крепить на платформе при помощи четырёх болтов. Если они слишком длинные, то лучше их заводить снизу основания, а сверху накручивать гайки.

Нельзя забывать и про шайбы. Вместо обычных, лучше использовать гравёрные, это исключит ослабление затяжки от вибрации при работе болгарки.

ФОТО: YouTube.comРычаг нужно крепить к платформе при помощи болтовых соединений

Крепление болгарки на рычаге

Возникает вопрос, как закрепить болгарку на рычаге. Очень просто. С краю рычага нужно сделать отверстие, сквозь которое болгарку можно и крепить на болт. Его следует вкрутить в отверстие, предназначенное для рукояти. Дополнительно корпус можно зафиксировать обычным хомутом.

Ещё одна важная деталь. Позади рычага необходимо установить возвратную пружину, которая будет поднимать болгарку и удерживать её в верхнем положении.

ФОТО: YouTube.comПружина и болт на месте, останется только хомут установить

Изготовление транспортира для болгарки

Транспортир является необходимым приспособлением для болгарки. Он полезен для резки металла. Данное устройство позволяет точно рассчитать угол резки. Его можно сделать самостоятельно. Транспортир состоит из следующих частей:

петли,
уголка,
болта.

Работа транспортира проходит по следующим этапам:

установка направляющего уголка на плитку,
плотное прижатие самой заготовки к его полкам,
резка металла с несильным надавливанием на режущие элементы диска.

Перед началом изготовления любого приспособления для болгарки рекомендуется составлять подробные чертежи деталей и самого процесса установки.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

простое и надежное крепление заготовки;
значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
Произвести распиливание материалов под разными углами
Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это интересно! Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

https://youtube.com/watch?v=NyC87GohsGg%3F

Виды воздушно-дуговой резки

Разделительная. Используется для резки листов из низкоуглеродистой и легированной стали толщиной до 25 мм. Величина тока (300–600 А) и диаметр электрода (6–12 мм) подбираются в зависимости от размеров материала. Разделение листа осуществляется выплавкой металла вдоль траектории движения электрода. Использование разделительной воздушно-дуговой резки целесообразно, когда необходимо обработать большое количество листового металла, а требования к ширине и точности реза невысоки.

Поверхностная. Применяется для обработки дефектов сварных швов, подрубки их корней, снятия фасок. Последняя операция может осуществляться одновременно на обеих кромках листа. Ширина канавки, которая образуется при такой обработке, на 2–3 мм больше диаметра использующегося электрода. Для поверхностной обработки требуется меньшая величина тока, чем для разделительной дуговой резки.

Отрезной станок из болгарки

Каждый мастер при желании может сделать отрезной станок из болгарки своими руками. Существуют простейшие и усложненные варианты. Чтобы изготовить это приспособление из болгарки, надо обладать опытом сварщика. Предварительно следует приготовить уголок размерами 50х50 мм. От этого уголка надо отрезать 2 куска, размеры которых будут соответствовать величине редуктора будущего станка.

После этого нужно просверлить в этих заготовках отверстия, имеющие диаметр 14 мм, и приделать их к конструкции. В качестве болтов можно применять шурупы. При выборе болтов нужно следить, чтобы они не были длиннее нормы, так как при этом они могут зацепляться во время работы за крыльчатку, которая находится в корпусе.

Затем нужно прикрепить уголок к болгарке. Не снимая детали с устройства, следует прихватить их сваркой. Затем их снимают и обваривают со всех сторон. Зачищают сварной шов при помощи шлифовальной насадки, имеющейся в комплекте болгарки.

Потом изготавливают опору. На ней будет закреплен прибор. Чтобы выполнить эту задачу, надо подобрать 2 трубы, которые имеют такой диаметр, чтобы 1 из них могла свободно входить в другую. Чтобы разрез выполнить более точно, следует приклеить на конструкцию скотч и прочертить на нем нужную ровную линию.

После этого нужно повернуть трубку и разрезать ее при помощи УШМ (угловая шлифовальная машина). Участок более узкой трубы должен быть короче второго на 20 мм. Это расстояние соответствует толщине подшипников. Для трубы, имеющей больший диаметр, надо подобрать 2 подходящих подшипника. Затем следует вставить тонкую трубу в более толстую и установить в них с 2 сторон подшипники.

Потом в подшипник надо установить шпильку. Перед гайкой следует положить шайбу. Когда изготовление механизма поворота будет закончено, к нему приваривают отрез уголка. Затем изготавливается стойка для болгарки. Ее следует сделать из углового профиля 50х50 мм. Чтобы участки были одинакового размера, уголки стягивают струбциной и режут ровно.

Затем, не поворачивая струбцину, в уголках надо сделать отверстия. Потом уголки с расположенными в них отверстиями прикрепляют к поворотному блоку и закрепляют гайками. К стойке приваривают более длинный уголок. Потом следует определить длину рычага – на нем будет закрепляться отрезной станок. Это выполняют путем подбора, в зависимости от размеров болгарки.

Затем раскладывают на столе детали и определяют примерный размер рычага. Его выполняют из 2 отрезов трубы квадратного сечения. Трубы зажимают при помощи струбцины и срезают их так, чтобы они были одинаковых размеров. Когда все детали будут подготовлены, их сваривают между собой.

После этого прикрепляют к конструкции болгарку и проверяют работоспособность прибора. Маятниковый механизм устанавливают на штатив для болгарки или столик. Для прочного крепления следует с обеих сторон большого уголка приварить кусочки уголков и сделать в них отверстия.

Потом самодельные приспособления для болгарки устанавливают на столе. Между поверхностью стола и диском для резки металла должен быть выдержан прямой угол. Для этого на стол нужно поставить угольник и придвинуть его к абразивному диску, который устанавливают на болгарку. Если вы смогли сразу сварить приспособление для болгарки своими руками таким образом, чтобы угол между поверхностями получится 90º, то работа выполнена правильно. Если получилось отклонение от угла 90º, то можно это исправить при помощи трубы.

Чтобы в процессе резки металла деталь не могла сдвинуться со своего места, надо приделать уголок, который будет выполнять роль упора. Для точной резки можно использовать тиски. Чтобы установить их, к столу приваривают гайку и вкручивают в него шпильку нужной длины.

Потом следует выполнить защитный кожух для болгарки. Чтобы рассчитать размеры кожуха и найти места для его установки, сначала делают шаблон из бумаги. Потом вырезают из жести 2 куска для изготовления кожуха. Прикручивают к одному куску кожуха уголок. Этим уголком кожух будет прикрепляться к штанге. Скручивают 2 части кожуха. Делают на штанге отверстие для уголка, который устанавливают на кожух. Потом изготавливают в них резьбу и приделывают кожух.

Таким образом, кожух будет представлять собой ограничитель для отрезного устройства; он не позволит в процессе работы станку наклоняться. Так можно изготовить отрезной станок из болгарки своими руками и пользоваться этим прибором для домашней обработки заготовок.

Другие варианты приспособлений для болгарки

С целью удобства работы для УШМ (угловых шлифовальных машин) предусмотрены тиски или верстак. Данные устройства позволяют неподвижно фиксировать сам инструмент.

Путем установки отдельного диска болгарку можно переоборудовать в точильный станок, фиксируемый при помощи крепления.

Удобным способом является установка дисковой пилорамы из болгарки. В итоге получается станок для распилки, предназначенный для сезонной работы, который быстро разбирается при необходимости.

Пилорама из болгарки

Из болгарки можно изготовить стусло. Для этого понадобится сделать поворотной столешницу под УШМ. Затем, столешницу закрепляют под нужным углом, устанавливают диск и выполняют нарезку любого материла. Таким инструментом можно нарезать материалы из дерева, металла, камня.

Если вал болгарки вывести в отверстие верстака и надеть на него патрон для фрезерных головок, то получится стационарная болгарка с фрезером.

При закреплении упора, в котором есть прорези, поперек самого диска появляется возможность обработки металлических деталей, держа в руках само изделие.

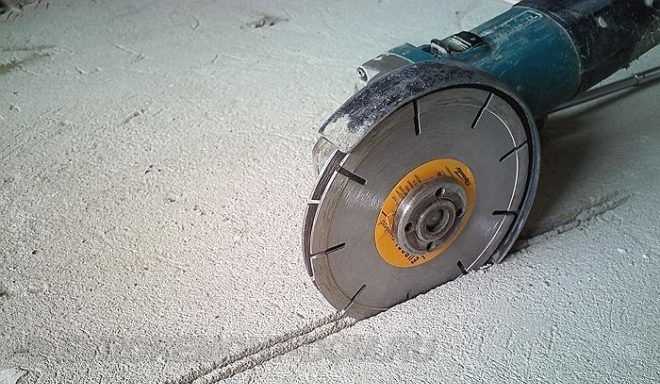

Болгарку можно применять и в виде штробореза. Для этого потребуется насадка с прочным основанием. С таким приспособлением можно разрезать стены. При этом устройство будет перемещаться по стене более плавно, а при работе не потребуется приложения слишком больших физических усилий. Рекомендуется оснащать штроборез закрытым чехлом с отверстием, предназначенным для подсоединения его к стружкопылесосу.

Штроборез из болгарки

Станина для резки листовой стали

Станки для болгарок, которыми можно резать листовой материал из стали, намного сложнее, чем обычные маятниковые. Основная сложность здесь заключается в том, что лист металла имеет определенные линейные размеры и на протяжении всей линии нужно соблюсти ровность резания. Другой сложностью здесь можно считать эффект нагрева области реза, при котором металл расширяется и зажимает диск УШМ в канале, что чревато заклиниванием и разрывом инструмента со всеми вытекающими последствиями. Основные части такого станка:

Основание. Оно в идеале должно быть не меньше листа, который предполагается резать болгаркой, или позволять укладывать на него полностью область реза. В качестве материала для изготовления необходимо использовать сталь, чтобы она забирала на себя тепло, не позволяя перегреваться линии раскроя стали.
П-образная стойка. Этот элемент конструкции служит как направляющая для протягивания болгарки. Длина отрезка между ножками стойки должна быть достаточной, чтобы класть между ними лист, плюс позволять свободно вмещаться телу болгарки.
Каретка – подвижный элемент, который перемещается по п-образной стойке на подшипниках. К ней крепится маятниковая консоль и ограничитель глубины опускания отрезного диска.
Маятниковая консоль служит механизмом опускания УШМ до уровня рабочей позиции. Также к ней прикреплена ручка управления инструментом.

Техника безопасности

В процессе работы над отрезным станком (а также при его эксплуатации в дальнейшем) следует строго соблюдать технику безопасности. Обязательно используйте защитную маску или очки, а УШМ располагайте таким образом, чтобы сноп искр был направлен «от себя». Высокая пожароопасность оборудования требует проведения работы в проветриваемом помещении и вдали от горюче-смазочных материалов. Во время сварочных мероприятий следует также использовать защитную маску, перчатки из толстой кожи, закрытую обувь и защитный комбинезон.

Используя сварочный аппарат, обеспечьте хорошее заземление и избегайте эксплуатации оборудования с оголёнными участками кабелей. Помните о том, что сварка на открытой местности в дождливую погоду запрещена. Что же касается эксплуатации отрезного станка, то при обустройстве кнопки для его включения обезопасьте себя, установив простую развязку с силовым 12-вольтовым реле. Для этого можно сделать педаль с любым нефиксирующимся включателем (например, кнопку от дверного звонка) и применить любое твердотельное реле, рассчитанное на коммутацию токов не менее 10А. В качестве источника питания используют батарею или аккумулятор с напряжением от 5 до 24 В.

Отрезной станок из болгарки представляет собой удобный инструмент, который легко можно смастерить, если есть навыки работы с электросваркой и слесарным инструментом. Сделанная всего за один день маятниковая дисковая пила сбережёт время в дальнейшем и позволит выполнять слесарные и сварочные работы точно и аккуратно.

http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/bolgarki/prisposobleniya-dlya-bolgarki.html
https://derevyannie-doma.com/tehnologii/prisposobleniya-dlya-bolgarki-stanina-stoyka-otreznoy-stanok-svoimi-rukami-chertezhi.html
http://stroi-specialist.ru/instrument/mexanicheskij-instrument/stojka-dlya-ushm.html
https://postroika.biz/6522-otreznoy-stanok-iz-bolgarki-kak-sdelat-udobnyiy.html

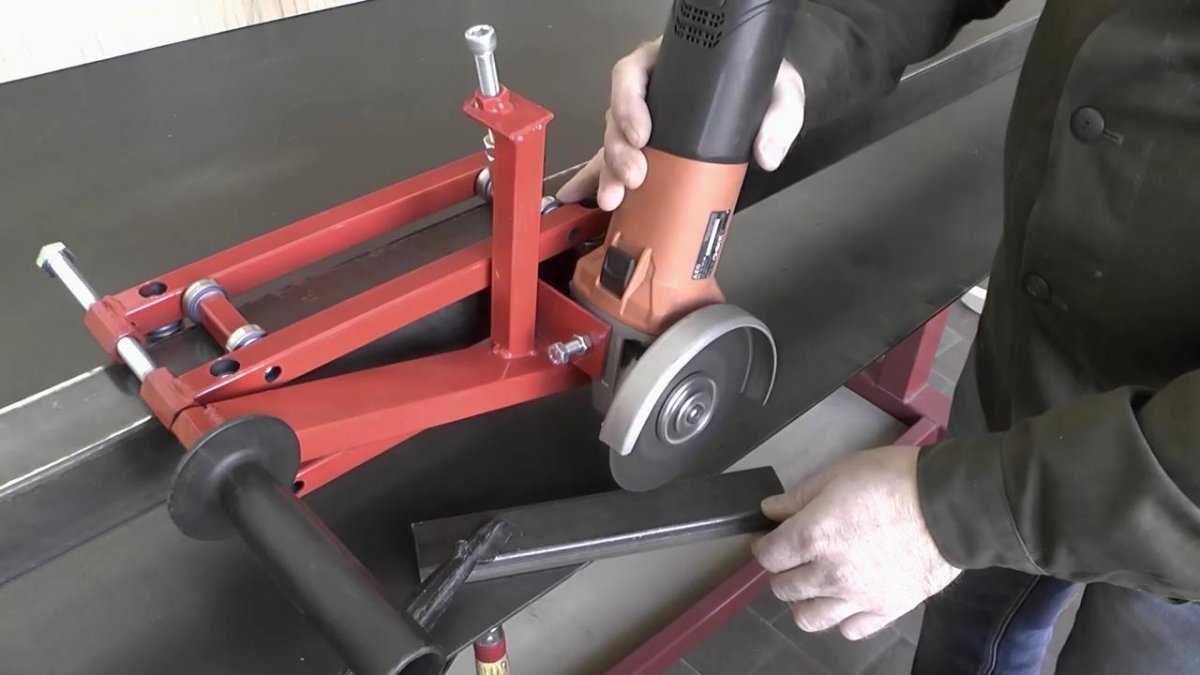

Простая и надежная каретка (протяжка) для болгарки

Список материалов:— квадратные трубы небольшого диаметра;— профильная труба 40Х40 для направляющей;— 8 подшипников (идут в качестве роликов);— болты и гайки;— кусок круглой трубы;— 2 подшипника для шарнира с держателем;— немного прутков;— железные пластины.

Процесс изготовления самоделки:

Шаг первый. Подготовка труб для рамы кареткиДля начала нам понадобится отрезать 4 куска профильной трубы, их длина должна быть строго одинаковой. Также измеряем каждый кусок трубы линейкой на предмет кривизны. Кривую трубу или ровняем или не используем, иначе каретка будет работать неправильно. Далее намечаем места и сверлим отверстия, они все должны быть просверлены под прямым углом и в четко заданных местах. Автор для сверления использует сверлильный станок. Отверстия нужны под болты, которые будут стягивать всю конструкцию, и на которых будут находиться подшипники.

В завершении все 4 куска трубы хорошо красим из баллончика, чтобы конструкция не ржавела.

Шаг третий. Сборка кареткиСобираем каретку, тут вам понадобятся болты и гайки. Что касается гаек, то лучше использовать те, у которых имеется стопорное пластиковое кольцо, такие гайки сами не раскрутятся и не собьется регулировка.

Далее каретка регулируется на профильной квадратной трубе размерами 40Х40. Впрочем, можно вполне отрегулировать каретку и для прямоугольной профильной трубы. Самое главное, чтобы труба была ровной, иначе рез получится кривым. На подготовленную ось каретки можно установить и шарнирный узел, зажимаем подшипники гайкой с шайбами.

Подготовленный крепеж через кусок уголка ила пластину привариваем к шарниру каретки

Важно, чтобы болгарка была закреплена жестко, и ничего не пружинило, максимально укрепляем балку прутками

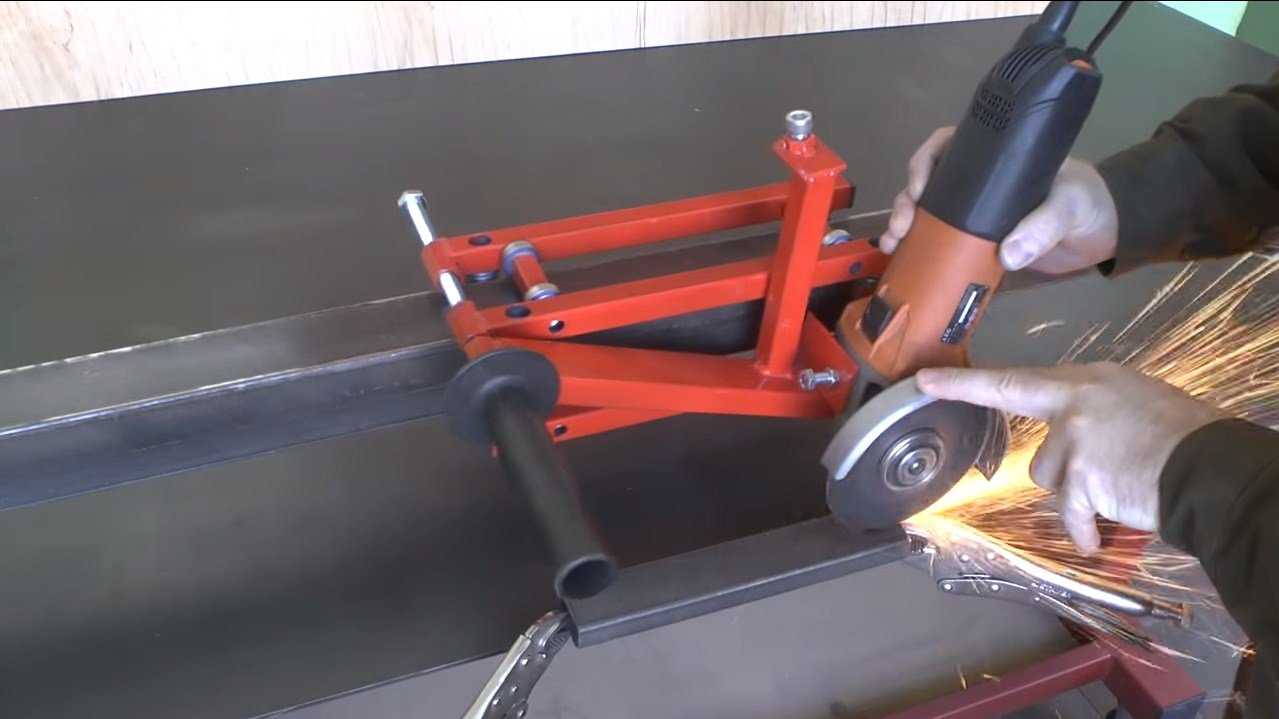

Шаг пятый. Сборка и испытанияСобираем каретку, профильную трубу крепим четко горизонтально. Самоделка готова, режет станок отлично, теперь не будет проблемой отрезать лист металла ровно. На этом проект окончен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Область применения отрезных станков

разделение металлопрофиля на отрезки необходимой длины;раскрой листового металла;получение большого количества однотипных заготовок в короткие сроки;резка керамической плитки;разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.С помощью самодельного отрезного станка можно решить широкий круг задач

Конструкции станков

При разработке и изготовлении отрезного станка на базе УШМ желательно учесть следующее.

Стол должен уравновешивать изменение положения инструмента во время работы. Чем выше масса основания, тем устойчивее будет подобное устройство в работе. Для выполнения множества однотипных операций станок целесообразно зафиксировать на верстаке или специальной тумбе.
Коромысло должно перемещаться в плоскости, перпендикулярной к столу. Только так будет обеспечено высокое качество реза по металлу даже при протяженном пилении.
Наличие возвратной пружины или противовеса, установленного на обратной части коромысла, защитит абразивный диск от повреждения. Работа станет безопасной для пользователя.
Чтобы легче управлять процессом резания, нужно установить рукоятку. Если позволяет конструкция, то предпочтительнее использовать ручку, входящую в комплект к болгарке.
Ориентировать защитный кожух следует так, чтобы опилки и искры вылетали в сторону от работника. На удалении целесообразно установить щиток, он защитит мастерскую от возгорания.
Деталь при резании необходимо фиксировать относительно упоров. Это предохранит мастера от травм. Жесткая фиксация – это гарантия получение качественного реза.
При необходимости нужно смонтировать вспомогательную рамку с линейкой. Передвижной упор, установленный на ней, поможет изготавливать серию одноразмерных заготовок. Производительность труда вырастет, а качество будет значительно лучше.
Целесообразно на верстаке или рабочем столе иметь кнопку аварийной остановки «СТОП». Она должна быть установлена в цепи питания электроинструмента. Безопасность работ превыше всего.
Наличие системы пуска, вынесенного за пределы УШМ, позволит проще включать и выключать станок. Мастеру будет удобнее выполнять основной производственный процесс, устанавливая заготовки и снимая готовые детали.

Технология работ

Прежде чем приступать к работам, необходимо вырезать из металла пластину. После этого нужно из неё сделать угол. Чтобы осуществить задуманное, необходимо сначала сделать вырез в форме треугольника в полке заготовки. А когда это будет сделано, заготовку необходимо согнуть под прямым углом. Далее, в конструкции пластинки следует просверлить шесть отверстий. Диаметр каждого из них должен составлять 4 мм. Впоследствии именно в эти отверстия будут установлены саморезы. С их помощью можно будет зафиксировать рукоятку, уголки и брус. Во всех отверстиях должны присутствовать специальные выемки под шляпки шурупов.

Для надёжного закрепления рукоятки бруса достаточно нескольких саморезов. Элементы крепежа, используемые во время этой работы, должны иметь размеры 3х35 мм. Это позволит получить деталь Г-образной формы.

После этого в единую конструкцию составляются все элементы вместе с пластинкой. Созданное приспособление для инструмента необходимо закрепить при помощи саморезов 3х20 мм.

Итак, основа будущей конструкции изготовлена. Далее, нужно будет выполнить установку уголков из металла. У вас в наличии должно быть несколько таких элементов. Они должны иметь следующие размеры:

75х30х55 мм;
45х60х60 мм.

Обращаем внимание на то, что первый уголок должен быть разогнут до 60 градусов. Если этого не сделать, то добиться своей основной цели — закрепить на болгарке, изготовленную конструкцию, не получится

Когда установка металлических уголков будет завершена, на них выполняется закрепление непосредственно самого инструмента.

Для соединения инструмента и элементов конструкции используют отдельную рукоятку с одной стороны, а болты с гайками, с другой стороны. Последние необходимы для того, чтобы при проведении работ не происходило откручивания винта конструкции.

При желании можно отказаться от монтажа гайки на ручке, поскольку она будет придерживаться рукой мастера при работе. На этом работу по созданию конструкции для резки можно считать завершённой.
