Девять способов сделать искатель скрытой проводки самому

Классификация приборов

Существует три основных вида детекторов скрытых кабелей:

• электростатические, одни из самых простых приборов;
• электромагнитные, которые реагируют не на все провода, а только на кабели с подключенной нагрузкой;
• детекторы металлов, определяющие наличие металлических деталей.

Ещё один часто встречающийся вариант – комбинированный искатель проводки, использующий для поиска сразу несколько способов. Каждый вид этих устройств имеет свои преимущества и недостатки. А, при наличии опыта и желания, все они могут быть изготовлены своими силами.

Электростатические искатели

Приборы этого типа позволяют обнаружить электромагнитное поле от находящейся под напряжением проводки. Конструкция этих искателей самая простая. А к особенностям работы с ними можно отнести:

• необходимость наличия тока в проводах. Если электричество отключено, кабели обнаружить не получится;
• работая с детектором, следует предварительно настроить подходящую чувствительность. Иначе можно не обнаружить слишком глубоко расположенную проводку или, наоборот, постоянно реагировать на ложные срабатывания;
• поиски проводов в отсыревших стенах или внутри конструкций со встроенной арматурой чаще всего не приводят к положительному результату.

Популярность приборов обусловлена их низкой стоимостью и приемлемой эффективностью. В списке часто покупаемых потребителями устройств этого типа есть известная модель Дятел Е121, и ряд других недорогих устройств. Однако сделать их своими руками тоже можно – это будет ещё дешевле по сравнению с покупкой уже готового прибора, и займёт не слишком много времени.Электростатический искатель

Электромагнитные приборы

Сигнализаторы этого типа позволяют найти проводку по исходящему от неё электромагнитному излучению. Как и электростатическое оборудование, они обнаруживают скрытые кабели только под напряжением. Более того, для гарантированного обнаружения требуется, чтобы к этой линии был подключен какой-то электроприбор мощностью не меньше 1000 Вт – чего невозможно сделать, если скрытый провод не подключён к розетке.

Металлодетекторы

Детекторы металла можно назвать одними из самых эффективных искателей. С их помощью можно обнаружить провода даже при отключенном напряжении. Однако у них есть и определённый недостаток – вместе с поиском металлических кабелей приборы реагируют и на другой металл, который может оказаться внутри стены, пола или потолка. А, уменьшая чувствительность оборудования, можно просто не заметить достаточно заглублённый кабель.

Принцип действия оборудования основан на создании электромагнитного поля, вызывающего возмущения внутри металлического провода. Детектор реагирует на большинство металлов и может быть использован для поиска не только проводки, но и других скрытых деталей – от шурупов и болтов до арматуры. Стоимость такого прибора выше, и сделать его в домашних условиях труднее.

Комбинированные устройства

Оборудование комбинированного типа совмещает в себе сразу несколько (обычно – два) вида детекторов. Это заметно повышает эффективность поиска, позволяя гарантировать, что в месте сверления точно не будет ни одного скрытого кабеля. Одним из таких приборов является искатель TS-75, схема которого совмещает металлодетектор и электростатический вариант.

Виды конструкций искателя скрытой проводки

В зависимости от принципов работы, такие детекторы принято разделять по физическим характеристикам электропроводки:

• электростатические – осуществляющие свою функции по определению электрического поля, образуемого напряжением при подключении электричества. Это самая простая конструкция, которую легче всего изготовить своими руками;
• электромагнитные – работающие за счет обнаружения электромагнитного поля, создаваемого электрическим током в проводах;
• индуктивные детекторы металла – работающие подобно металлоискателю. Обнаружение металла проводников обесточенной проводки происходит за счет появления изменений в электромагнитном поле, создаваемом самим детектором;
• комбинированные приборы заводского изготовления, имеющие повышенную точность и чувствительность, но более дорогие по сравнению с остальными. Используются профессиональными строителями для работы в больших масштабах, где необходима высокая точность и производительность.

Также существуют искатели, которые входят в конструкцию многофункциональных устройств (например, детектор скрытой проводки входит в схему конструкции многофункционального устройства обслуживания электросетей «Дятел»).

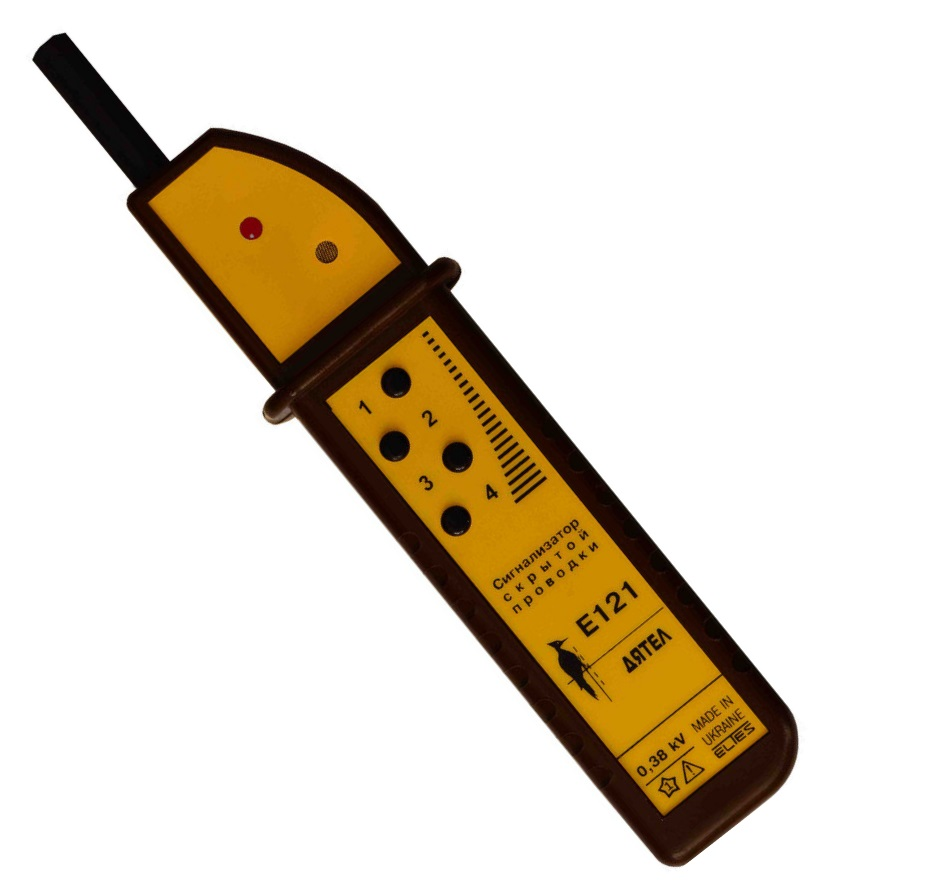

Сигнализатор скрытой проводки Е121 Дятел

Такие устройства как «Дятел», позволяют соединить в одном приборе сразу несколько полезных девайсов.

Использование индикатора напряжения в качестве детектора скрытой проводки

Наиболее простым способом найти скрытую электропроводку, будет применение усовершенствованного индикатора напряжения, имеющего автономное питание, усилитель и звуковое оповещение (так называемая звуковая отвертка).

Индикатор напряжения с усилителем

В данном случае не нужно ничего мастерить своими руками и не требуется никаких модификаций в самом инструменте, а лишь только использовать его возможности с другой целью. Касаясь рукой жала отвертки, проводя ей по стене, можно обнаружить скрытую электропроводку, находящуюся под напряжением.

Использование индикатора для поиска проводки

Электрическая схема в данном случае будет реагировать на электромагнитные наводки, исходящие от проводки.

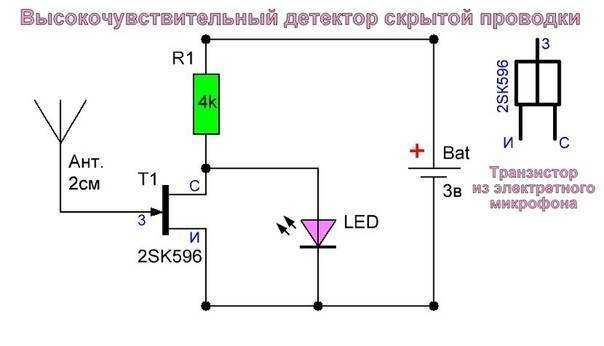

Сооружение детектора скрытой проводки своими руками по схеме с полевым транзистором

Наиболее простым по конструкции и легким в изготовлении индикатором скрытой проводки, является детектор, работающий по принципу регистрации электрического поля.

Именно его рекомендуется сделать своими руками, если отсутствуют продвинутые навыки в электротехнике.
Для изготовления простейшего детектора срытой проводки, схема которого основана на использовании полевого транзистора, понадобятся такие детали и инструменты:

• паяльник, канифоль, припой;
• канцелярский нож, пинцет, кусачки;
• собственно сам полевой транзистор (любой из КП303 или КП103);
• динамик (можно от стационарного телефона) с сопротивлением от 1600 до 2200 Ом;
• элемент питания (батарейка от 1,5 до 9 В);
• выключатель;
• небольшая пластиковая емкость для монтажа в ней деталей;
• провода.

Польза скрытого монтажа проводки

Очень часто, затевая ремонт в квартире или доме, возникает проблема, связанная с электропроводкой.

В очень старых жилищах еще можно встретить внешнее расположение проводов, то есть они просто закреплены на стене.

Отследить в таком случае расположение проводки не составит труда, поскольку ее видно.

Но от практики такой укладки проводов давно отказались в пользу скрытого монтажа, при котором кабели укладываются в специальные штробы, после заделывающиеся.

Обусловлено это банальной безопасностью – невидимый провод невозможно случайно повредить, но только в случае, когда со стеной ничего не делают.

Использование специальных приборов

В продаже имеется множество различных приспособлений, с помощью которых поиск проводки в стене, вместо гадания на кофейной гуще, превратится в интересное и точное занятие. Задача у них одна, но принципы работы разные.

Способов обнаружить скрытую проводку всего два (это с точки зрения физики, веточками из виноградной лозы пусть занимаются экстрасенсы).

1. Прямой способ основан на поиске главной составляющей — металлического проводника. Достаточно простой метод, тем более что существует масса металл детекторов, способных обнаружить даже маленький шуруп в толще бетона и штукатурки. В этом и проблема: в стенах может быть арматура, крепежные элементы, оставшиеся от прежних навесных конструкций те же шурупы и гвозди. Все это хозяйство будет найдено металл детектором, особенно если это бюджетная модель. Вопрос решается приобретением более дорогих моделей, которые как минимум могут определить тип металла (сталь, медь или алюминий). А в идеале — на экране могут быть изображены контуры или маршрут прокладки кабеля.
2. Косвенный способ: обнаружение скрытой электропроводки, основано на поиске электромагнитных волн, возникающих при протекании электрического тока. Методика более точная (с точки зрения отсеивания пассивных металлических элементов), но геометрическая погрешность достаточно высока. Детекторы, фиксирующие электромагнитные волны, проще и дешевле в изготовлении. Недостатки также имеются: провод может быть обнаружен лишь в случае протекания электрического тока. Зачастую требуется не просто включение лампочки, а подача существенной нагрузки. Принцип простой: чем больше сила тока, тем интенсивнее магнитное поле. А значит, найти обрыв проводки в стене с помощью такого прибора, никак не возможно. Кроме того, любое бытовое устройство, излучающее электромагнитные волны (мобильные телефоны, Wi-Fi роутеры, микроволновки), дают активные помехи, которые могут полностью блокировать поиск. Причем эти устройства могут находиться у соседей, свои электроприборы вы наверняка выключите.

Самостоятельное обнаружение обрыва в скрытой проводке

В помещениях, где скрытая электропроводка проектировалась и устанавливалась с соблюдением общепринятых правил устройства электроустановок, проблемы возникают крайне редко. Однако обрывы все же случаются. Большинство бытовых и промышленных приборов работает от электрической сети, и когда внезапно пропадает электричество, рушатся все запланированные дела. Поэтому, чтобы быстро устранить возникшую проблему, каждому полезно знать, как найти обрыв проводки, скрытой в стене.

Основные причины обрыва

Чаще всего обнаружение проблемы происходит в месте соединения скрытой проводки, приходящей на выключатель, розетку или распределительную коробку. Это самый распространенный случай, при котором поиск обрыва проводки не займет много времени. Возникает ситуация, когда нужно просверлить или продолбить стену, чтобы повесить карниз, картину или что-то еще и случайно повреждается скрытая проводка. Иногда нарушается только изоляционный материал, и обнаружение обрыва происходит не сразу. В основном, подобное случается из-за невнимательности.

Наиболее редкая ситуация, это скрытый обрыв проводки в стене без воздействия внешних факторов. Эта ситуация характерна для старых помещений, в которых скрытая проводка не заменялась с момента постройки.

Обнаружение места обрыва в этом случае является самым сложным. Кабели с годами изнашиваются, случаются перегрузки в сети, обрыв может произойти из-за неисправности устройства защитного отключения. Чтобы самостоятельно произвести ремонт в таких случаях понадобится специальный прибор для обнаружения места обрыва скрытой проводки.

Кроме того, участки, где скрытая проводка соединяется методом обычной скрутки, со временем начинают перегреваться и контакт обрывается. При прокладывании скрытой электропроводки использование такого соединительного метода недопустимо.

Поиск и устранение обрыва скрытой проводки должен осуществляться при помощи инструментов с заизолированными рукоятками.

Способы обнаружения

Изначально, при обрыве скрытой проводки в доме или квартире, нужно проверить, поступает ли напряжение на счетчик. Для этого нужно отключить автоматы в электрощите, и при помощи тестера измерить напряжение на контактах счетчика. Если напряжение отсутствует, то проблему необходимо искать перед счетчиком. Обнаружение напряжения означает, что обрыв скрытой проводки произошел где-то в доме.

Первым делом нужно точно определить, какой проводник поврежден – фаза или ноль. Сделать это достаточно просто при помощи индикаторной отвертки. Электричество должно быть включено. При осмотре выключателей в положении «вкл» под напряжением находятся оба контакта; в положении «выкл» — 1 контакт. В рабочей розетке под напряжением находится только 1 контакт. Если при проверке фаза присутствует, то произошел скрытый обрыв нулевого кабеля.

Практически во всех помещениях электрическая проводка скрыта в стенах. В этих случаях, после обнаружения неисправного кабеля необходимо установить точное расположение проводника в толще штукатурки или бетона. Далеко не у всех есть схема разводки скрытой электросети дома, поэтому необходимо применять специальный искатель, который значительно ускорит и облегчит процесс. Наиболее простым вариантом, который даст результат с высокой точностью, будет покупка современного прибора. Для домашнего пользования подойдут самые простые средства обнаружения.

1. наиболее популярный способ, который длительное время находился в арсенале каждого электрика, это применение обычного радиоприемника. Прибор настраивается на частоту 100 кГц и проводится вдоль стены, если приемник начинает издавать шум, значит, в этом месте скрыт провод;
2. можно собрать простейший искатель при помощи транзисторов (один полевой, два биполярных), светодиода и резисторов. При обнаружении скрытой проводки в стене на приборе загорается лампочка;
3. для этих целей подойдет слуховой аппарат старых образцов. На устройстве выставляется режим «телефон», в котором прибор станет чувствительным к электромагнитным колебаниям. Далее процедура аналогична, при обнаружении кабеля появятся шумы;
4. микрофон, подключенный к оборудованию, позволяющему снимать сигнал и воспроизводить, также можно использовать для обнаружения скрытой проводки.

Как сделать прибор обнаружения проводки своими руками

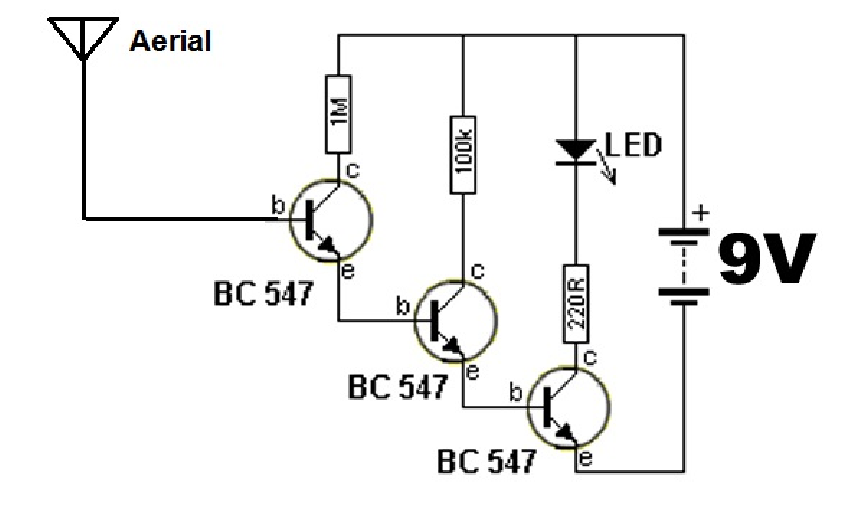

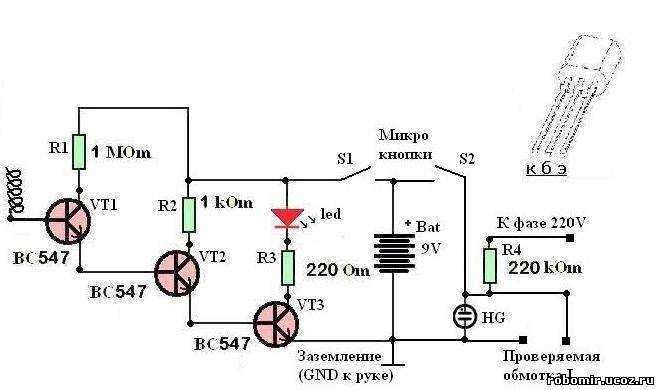

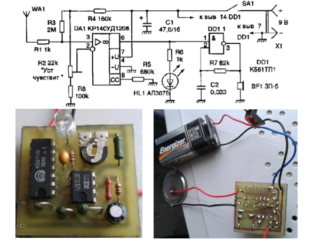

Схема и внешний вид искателя на операционном усилителе

Чтобы сделать домашний бесконтактный определитель проводки, понадобится:

• 3 биполярных транзистора марки NPN, C945 – можно взять из ненужной платы;
• светодиод красного цвета;
• резистор сопротивления 1kOm;
• медная проволока 0,5 мм изолированная;
• коннектор с батарейки крона.

Порядок сборки:

1. Отрезать 30 см медной проволоки, намотать на зубочистку – это будет антенна.
2. Соединить все элементы с помощью пайки, начиная от медной антенны: транзисторы между собой, резистор, к транзисторам светодиод, к резистору первый отвод от коннектора, второй отвод к транзистору.
3. Когда схема готова, берется батарейка крона и подсоединяется к коннектору.

Протестировать бесконтактный детектор напряжения можно, включив любой электрический прибор в сеть, например, фен или дрель. Если поднести медную антенну подсоединенного к батарее детектора к проводу, светодиод загорится. Чем дальше от провода, тем слабее будет свет лампы.

Когда тестирование или проверка окончены, схему отсоединяют от батарейки.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Детектор для обнаружения проводов

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Поиск кабеля с помощью индикаторной отвертки

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы

Они легко повреждаются статическим электричеством

Они легко повреждаются статическим электричеством.

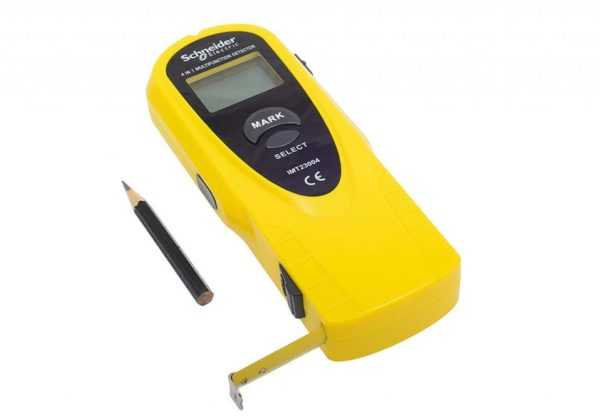

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Использование профессиональных приборов

Профессиональными электриками наиболее часто используются следующие индикаторы:

1. Bosch GMS 120 PROF — данный прибор позволяет не только обнаружить фазный провод в стене, но если необходимо найти проводку, которая не подключена к электросети, то данный индикатор, отлично справится с задачей. Высокая стоимость детектора Bosch GMS 120 PROF, не позволяет его использовать, если необходимо найти проводку только один раз, но для профессионального применения — это лучший выбор;
2. сигнализатор Е121 «Дятел» — это устройство позволит найти обрывы электропроводки за счёт встроенного детектора электромагнитных волн. Прибор пользуется популярностью, как у профессиональных электриков, так и у домашних мастеров. Стоимость сигнализатора «Дятел» составляет не более 2 000 рублей;
3. бесконтактный датчик ExtechDA30 — прибор средней ценовой категории, но надёжность устройства позволяет его использовать в ежедневном режиме. Датчик ExtechDA30 позволяет найти электромагнитное излучение внутри стен, даже в том случае, когда провод находится в экранированной изоляции.

Существует огромное количество приборов, которые предназначены для определения нахождения электропроводки в стенах. Если требуется устройство для нечастого использования, то можно приобрести любой недорогой детектор.

Электрикам, которым устройство требуется для ежедневной работы, следует обратить внимание на дорогие детекторы известных марок. С помощью специальных детекторов проводку вы обнаруживаете легко и просто с очень высокой точностью

Благодаря использованию подобных средств, удаётся минимизировать временные потери, во время проведения электротехнических работ, а риск допустить ошибку, практически равен нулю

С помощью специальных детекторов проводку вы обнаруживаете легко и просто с очень высокой точностью. Благодаря использованию подобных средств, удаётся минимизировать временные потери, во время проведения электротехнических работ, а риск допустить ошибку, практически равен нулю.

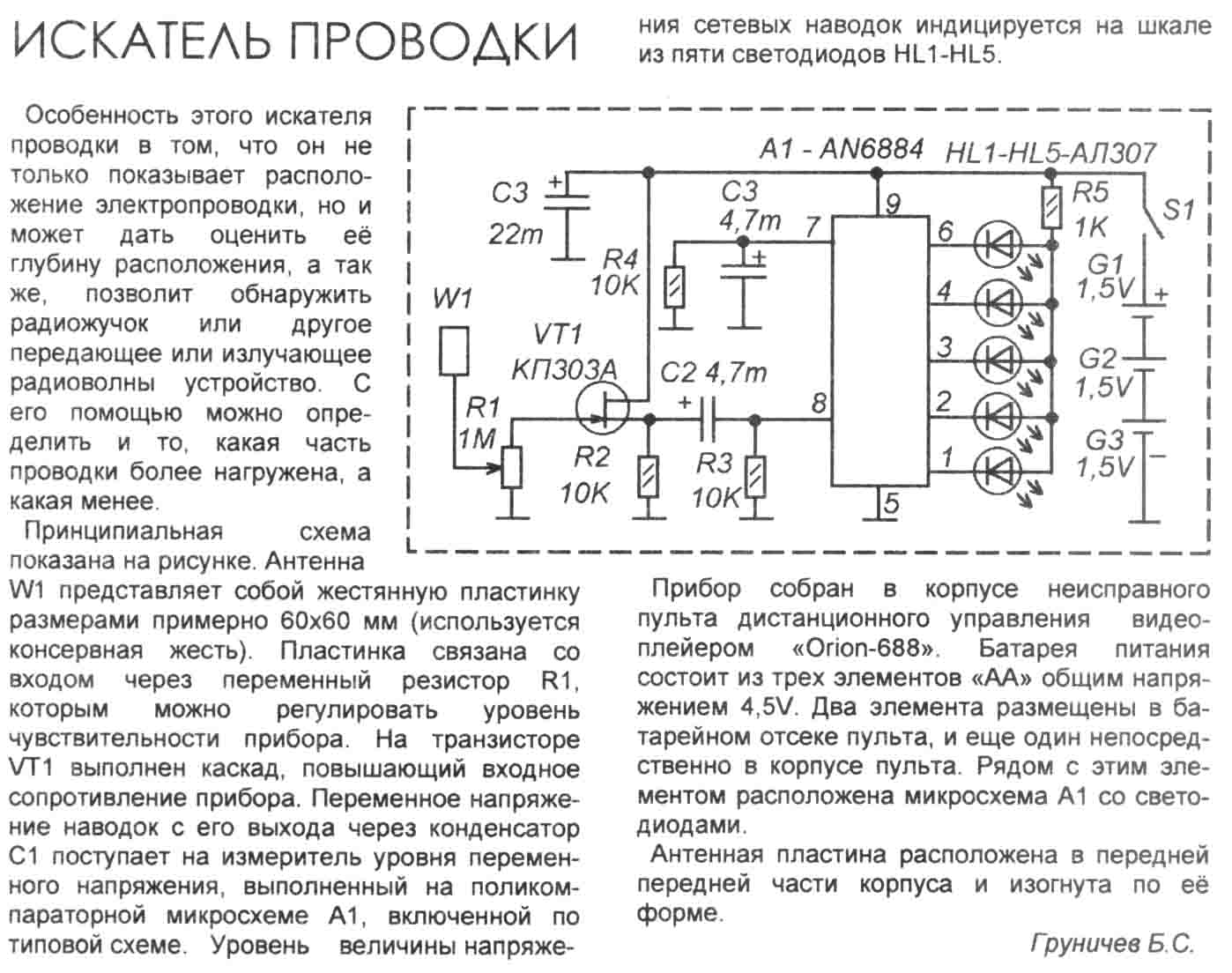

С пятиступенчатой индикацией

Это устройство собрано на специализированной микросхеме AN6884, представляющей собой интегральный пятиступенчатый  поликомпаратор. Особенность такого искателя состоит в том, что он не только указывает более точное местоположение проводки, но и позволяет оценить глубину ее залегания.

Сигнал, наведенный в антенне Ant1, поступает на затвор полевого транзистора Т1, повышающего входное сопротивление устройства. Далее сигнал через конденсатор С2 поступает на вход компаратора DD1 (вывод 8). Компаратор в зависимости от уровня полученного сигнала зажигает определенное количество светодиодов LED1-LED5.

От номиналов цепочки R4С3 зависит скорость реакции прибора. При уменьшении номинала резистора R4 индикатор будет «шевелиться» быстрее и наоборот. Резистор R1 служит для регулировки чувствительности искателя.

Антенна представляет собой пластину из жести размером 60х60 мм. На месте Т1 сможет работать КП303 с любой буквой. Вместо AN6884 можно использовать ее аналог:

• ВА656;
• ВА6124;
• ВА6125;
• КА2285;
• КА2286;
• КА2287;
• LB1403;
• LB1413;
• LB1423;
• LB1433;
• LB493.

Приборы для поиска

Существует много марок приборов для обнаружения скрытой проводки, но перед тем, как приобрести, постарайтесь, ознакомьтесь с их функциями и возможностями. Ведь не каждым детектором можно обнаружить места, где проходит скрытая проводка, если отсутствует напряжение в сети или оно недостаточной мощности. Кроме того, не все приборы способны работать в окружении большого скопления металлических элементов. Стоит учитывать и такие факторы, как температура воздуха и влажность.

Лис М

Искатель скрытой проводки Лис М производят в России. Создан он специально для поиска проводки в стенах. Он удобен в использовании, так как работает от двух батареек. Обнаружив искомое, прибор помимо индикации, сигнализирует звуком. Реагирует детектор на переменный ток в сети. Сигнал поступает в устройство, где происходит его цифровая обработка. Результаты выводятся на индикатор. Прибор способен найти проводку, которая заложена на глубине двух метров.

DSL 8220s

Обнаружить в стене провода электросети, антенный кабель, телефонный провод поможет детектор скрытой проводки DSL 8220s. Этот компактный прибор способен находить скрытую проводку под гипсокартонном, пластиком, штукатуркой, кирпичом. Кроме того, его используют, когда есть необходимость найти «фазовый» провод сети. Обнаружив провода, прибор сигнализирует индикатором при помощи светового индикатора, а также звуком.

BOSCH GMS 120

Детектор скрытой проводки BOSCH GMS 120 способен обнаружить в стенах не только провода, но также цветные металлы и деревянные перекрытия. При обнаружении проводки в стенах, на приборе загорается индикатор красным цветом. Если проводка обнаружена не была, цвет индикатора – зеленый. Прибор работает в нескольких режимах: гипсокартон, кабель под напряжением и метал. Также обнаруживать он способен магнитные и немагнитные элементы. Корпус искателя скрытой проводки bosch оснащен отверстием для маркировки стен.

Дятел Е121

При необходимости определить схему проложенной в стенах электрических кабелей можно использовать детектор скрытой проводки Дятел Е121. Этот прибор определяет не только расположение скрытой проводки, но и проверяет правильность фазировки электрических счетчиков при отсутствии защитной крышки. Прибор «Дятел» работает по принципу обнаружения электро поля. Для этого достаточно, чтобы в сети было напряжение 0,38 кВт. Работа прибора регулируется режимом самоконтроля, то есть, детектор начинает издавать световые и звуковые сигналы.

Mastech MS6812

Одним из самых малогабаритных приборов для определения расположения электропроводов внутри стен является детектор скрытой проводки Mastech. Прибор находит искомое с высокой точностью, при этом, он способен работать с разными материалами: кирпич, гипсокартон. Кроме того, он наделен функциями металлодетектора и полностью соответствует международным стандартам безопасности. При обнаружении электропроводки, прибор сигнализирует звуком и светом.

При необходимости приобрести такой прибор, какой лучше может подсказать опытный электрик или компания, занимающаяся услугами, касающимися электричества в доме. Современный рынок электро-товаров предлагает широкий выбор приборов для поиска скрытой проводки. Можно выбрать многофункциональный детектор, передатчик сигналов или искатель скрытой проводки на микроконтроллере. Главное, чтобы результат был таким, каким вы его ожидаете.

Есть совсем бюджетный вариант, многофункциональная отвертка 5 в 1. В характеристике этого прибора есть функция поиска проводки, основан поиск на провода под напряжением, то есть на их электромагнитное излучение. Учитывая размеры отвертки глубина залегания искомого кабеля должна быть небольшая, например, под штукатуркой.

Посмотрите видео о том как работает прибор Лис М, а о том как искать скрытую проводку в следующей статье.

Малогабаритный металлодетектор

Детектор предназначен для поиска скрытой проводки, арматуры и других металлических предметов.

Основное отличие от предыдущих моделей, не требуется самому наматывать катушки индуктивности. Вместо них используется обмотка реле. В основе работы искателя лежит задача выделения разностной частоты двух генераторов, когда при приближении к металлическому предмету один генератор для поиска (LC) изменяет свою частоту колебаний.

В состав металлоискателя входят LC и RC-генераторы, буферный каскад, смеситель, компаратор и выходной каскад.

Частоты RC и LC-генераторов подбираются примерно одинаковыми, тогда, пройдя через смеситель, на выходе будет уже три частоты. Третья равна разности частот RC и LC-контуров.

С выходного элемента меандр через емкость С5 поступает на телефон, у которого сопротивление должно быть примерно 0,1 КОм. Так как емкость и активное сопротивление телефона образуют диффенцирующую RC цепочку, то на подъеме и спаде меандра будет образовываться импульс. В результате человек услышит щелчки с частотой в два раза превышающую разностную.

Обнаружение скрытой проводки будет выявляться по изменению частоты звука. Катушка берется из реле РЭС 9, при этом подвижные элементы удаляются.
Так как реле содержит 2 катушки с различными сердечниками, общие выводы обмоток надо соединить с емкостью С1, а сердечник и корпус переменного сопротивления, — с общей шиной.

В качестве печатной платы используется двусторонний фольгированный гетинакс или стеклотекстолит. Детали искателя следует размещать на одной стороне, вторую сторону вытравливать не надо, ее нужно соединить с общей шиной прибора.

На второй стороне закрепляется батарея, катушка индуктивности из реле.

Плата устанавливается в любой неметаллический корпус, где крепится разъем для телефона. Наладка металлоискателя начинается с подгонки частоты LC-генератора подбором емкости С1. Частота должна находиться в диапазоне 60-90 кГц.

Затем меняем емкость конденсатора С2 до тех пор, пока в телефоне не появится звук. При регулировке сопротивления в разные стороны звук должен изменяться.

Обнаружение проводки дедовскими методами

Задолго до появления высокоточных цифровых детекторов, найти проводку в стене можно было подручными средствами. К таким методам относятся:

• поиск проводки в стене с помощью радиоприёмника;
• поиск с помощью кассетного магнитофона;
• обнаружение проводки с помощью слухового аппарата;
• использование тестера.

Определение скрытой проводки в стене с помощью радиоприёмника, не отличается высокой точностью, но данный метод не будет стоить денег, при наличии устройства приёма радиостанций.

Прежде чем приступить к определению местонахождения проводов в стене, следует в электросеть включить любой прибор, в котором есть высокоскоростной двигатель. Это необходимо для образования устойчивых помех для радиосигнала, который будет обнаружен с помощью самодельного детектора. Для этой цели можно применить болгарку или дрель. Прибор необходимо включить на максимально возможных оборотах.

Для того чтобы найти проводку, приёмник настраивается на частоту 100 кГц и подносится к стене. При максимальном приближении к месту расположения электропроводки в стене, приёмником будет улавливаться треск. Чем сильнее уровень помех, тем ближе расположена проводка в стене.

Недостаток этого метода обнаружения заключается в том, что проводка должна быть под напряжением, а в цепь обязательно подключена нагрузка.

Поиск с помощью кассетного магнитофона возможна только в том случае, если устройство не планируется использовать в дальнейшем по назначению. Чтобы использовать этот метод потребуется изготовить катушку, с помощью, которой и будет улавливаться электромагнитное поле. Для катушки используется медный провод диаметром 0,50 мм. Провод укладывается спиралью на любую плоскую неметаллическую поверхность круглой формы, при этом следует сделать 2 независимых контура.

1. контур укладывается спиралью, примерно, до середины радиуса круга;
2. контур размещается спиралью от середины окружности, до места, где расположен первый контур.

Затем у магнитофона выпаивается магнитная головка, и к проводу, который отходит от неё, припаивается двужильный провод, который соединяется с первым контуром.

Затем от динамика магнитофона, отпаиваются провода, и соединяются со вторым контуром катушки.

Чтобы найти проводку в стене потребуется включить магнитофон в режиме воспроизведения кассеты, и подключить наушники к проигрывателю. Если такой возможности нет, то можно припаять выходное гнездо наушников в цепь динамика магнитофона, при этом обязательно следует добавить резистор в цепь для уменьшения уровня аудиосигнала.

При включении самодельного детектора, в наушниках будет обнаруживаться постоянный однотонный сигнал высокой частоты, при поднесении катушки к стене в которой находится проводка под напряжением, частота сигнала будет меняться, а когда катушка будет расположена непосредственно над проводником, звук в наушниках полностью исчезнет.

Чтобы найти проводку с помощью слухового аппарата, необходимо перевести прибор в режим «телефон» и приблизить его к стене. В этом режиме аппарат отлично воспринимает электромагнитные колебания и проводка, которая находится под напряжением, без труда будет обнаружена.

Найти проводку в стене при помощи мультиметра, также не составит большого труда. Для этой цели понадобится прибор, который переводится в режим измерения сопротивления. Также потребуется найти полевой транзистор, небольшой мощности к которому требуется подсоединить щупы прибора.

Прибор подсоединяется к стоку и истоку полевика, и деталь используется в качестве детектора электромагнитного излучения. При приближении полевого транзистора к месту в стене, где находится проводка, будет изменяться сопротивление прибора, которое зафиксирует мультиметр.

Все перечисленные методы, проверены на практике и отлично себя зарекомендовали.

Найти проводку с помощью смартфона или индикаторной отвёртки, практически невозможно. Также не стоит верить таким утверждениям, что можно найти проводник под толстым слоем штукатурки, с помощью компаса. Использование таких устройств, для того чтобы найти проводку, абсолютно бесполезное занятие.
