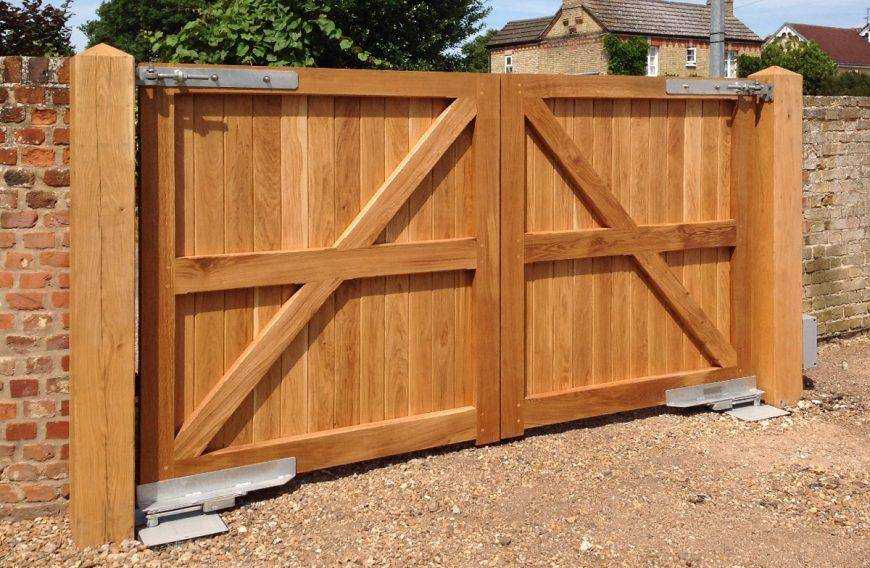

Деревянный каркас распашных ворот своими руками

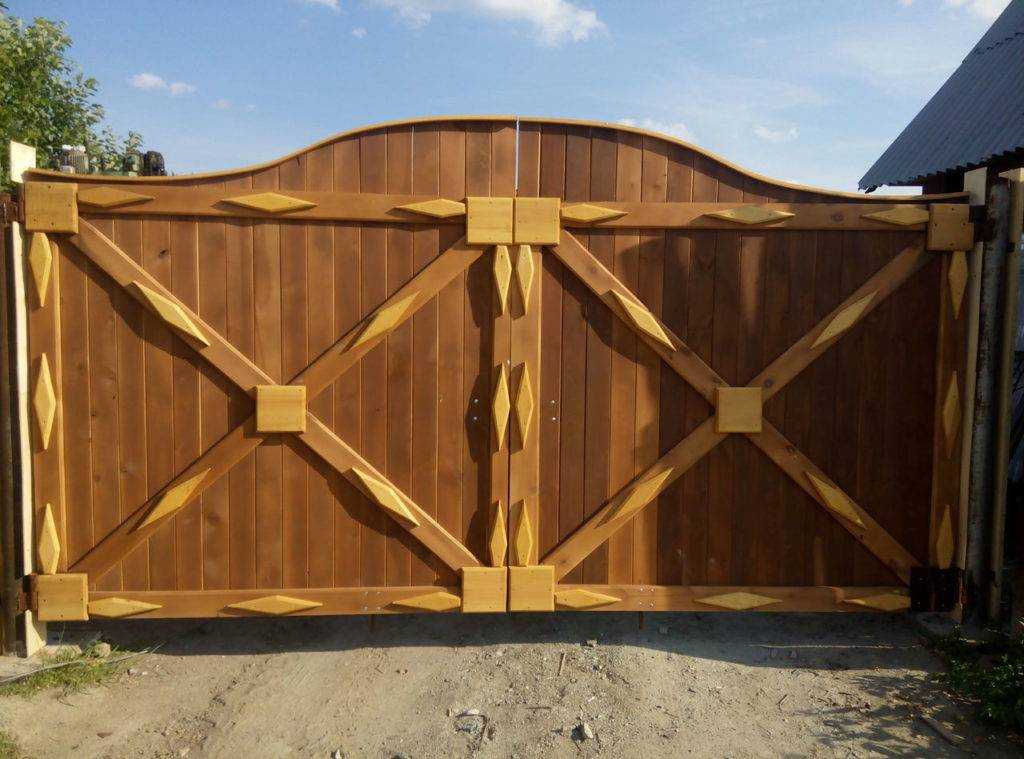

Декор

Украсить своими руками можно любые ворота, даже старые, при этом не обязательно затрачивать много денег.

Основные способы оформления:

Окрашивание — обычная морилка или «Пинотекс» способны превратить обычную сосновую древесину в дуб или ясень. Также красящий слой защитит поверхность от атмосферных воздействий и загрязнений. Для эффекта старения, помимо краски, понадобится медный купорос, который придаст дереву сероватый оттенок.
Нанесение росписи под старину — обычно узор размещают с внутренней стороны. Но если нужно оформить вход в какое-либо учреждение, украшение может быть и снаружи. Скорее всего, понадобится помощь профессионального художника, для создания необычного эффекта можно использовать хохломскую роспись.

Резьба — позволяет превратить обычное изделие в произведение искусства. С нанесением резьбы справится только опытный человек, но ему потребуется набор стамесок — специальных инструментов. Выгодно заказать нанесение резьбы в мастерской, где ее выполнят на станке с ЧПУ, что позволит воплотить в жизнь самый сложный рельеф. Ручная работа обойдется дороже, к тому же сейчас немногие мастера владеют данной техникой. Но в магазине можно купить готовые резные панели и прикрепить их к полотнам собственноручно.

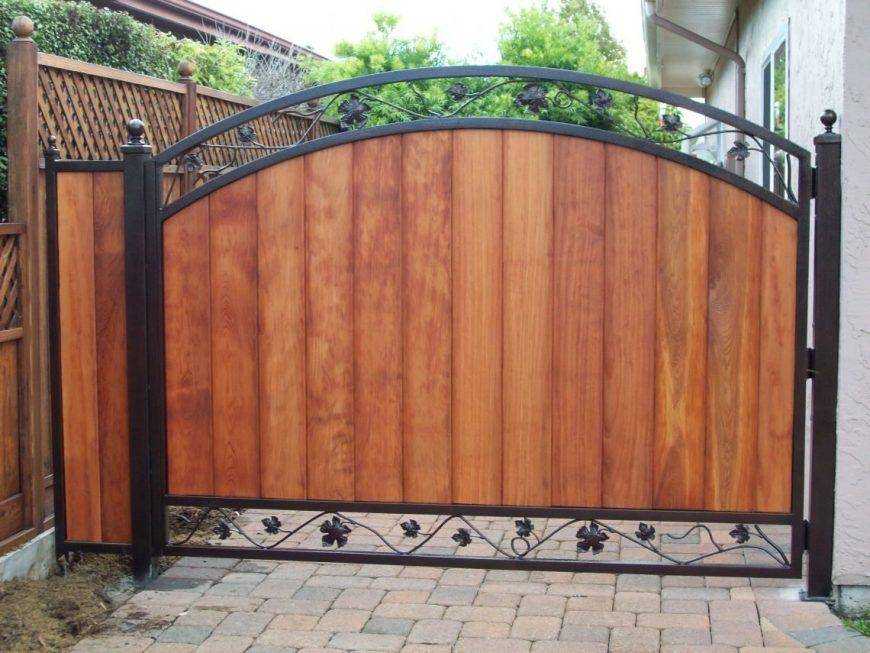

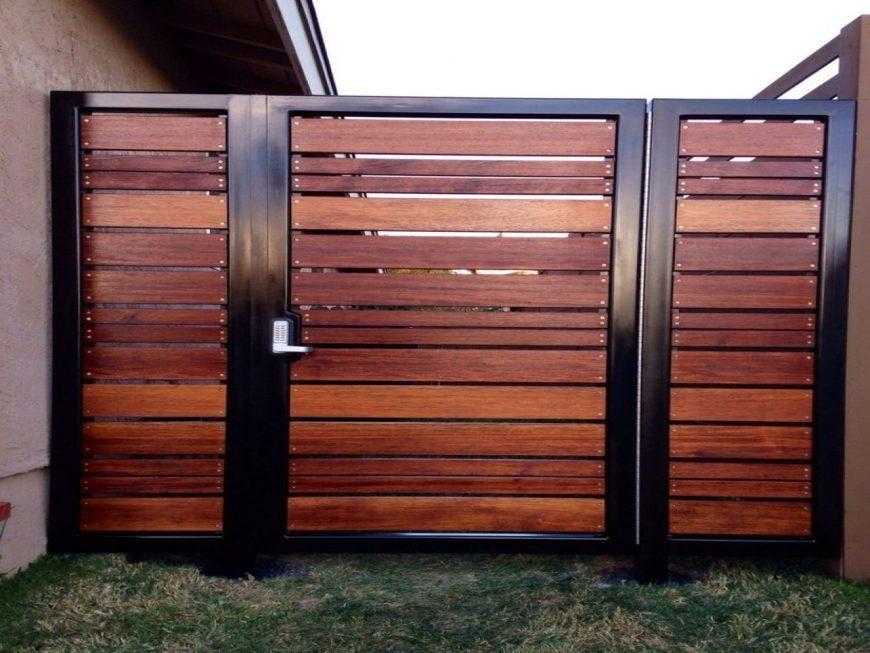

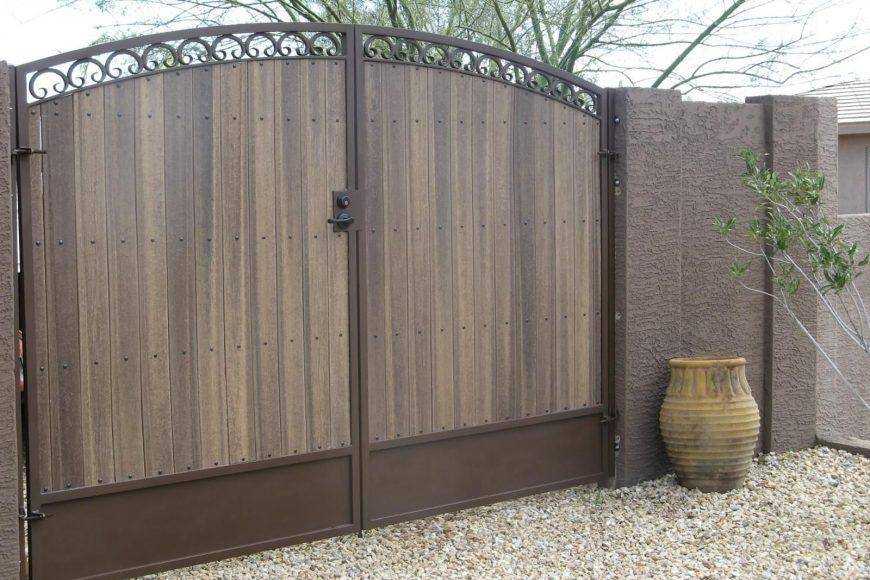

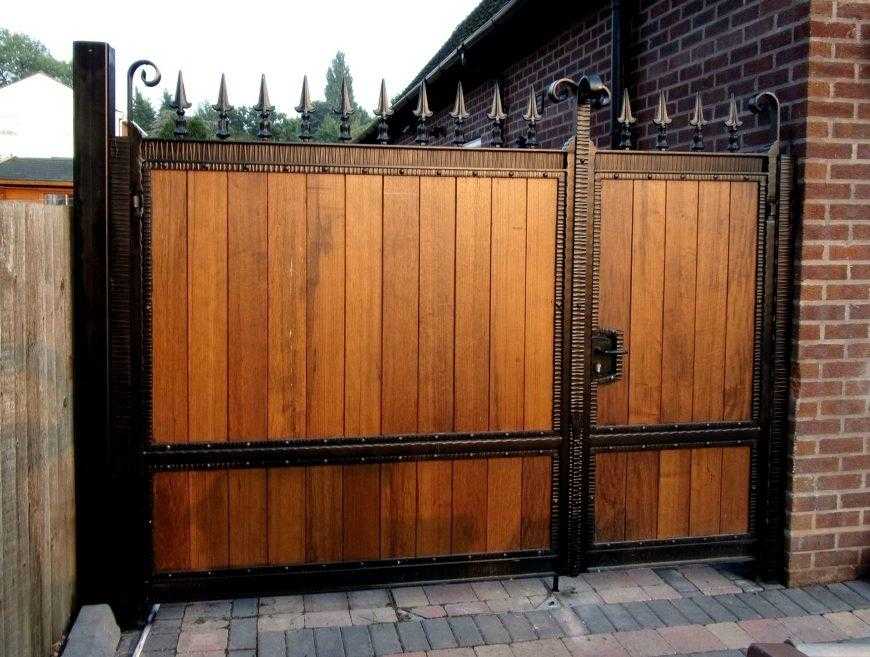

Обшивка деревом — если ворота имеют металлический каркас, и сверху планируется закрыть их деревом, вариантов декорирования множество. Можно закрепить доски горизонтально, вертикально, по диагонали или фантазийно, чередуя различные направления укладки материала.

Как изготовить распашные гаражные ворота из дерева

Прежде, чем приступить к изготовлению устройства, следует приобрести:

Рулетку для измерений.
Грифельный карандаш.
Ножовку.
Электрическую дрель.
Шлифовальную машинку.
Стамеску.
Молоток.

Инструкция по строительству гаражных ворот состоит в следующем:

Делаются замеры проема.
Определяется вид ворот, оптимально подходящих к этому проему, с учетом наличия пространства возле конструкции, их безопасность, функциональность и цена.
Решается, какой материал понадобится для обшивки каркаса, устройство теплоизоляции ворот.
Разрабатывается эскиз или чертеж конструкции со всеми размерами и деталями.
Выбирается материал. Это может быть любое дерево – сухое и чистое. Чаще всего для гаражных ворот используется простая и доступная сосна.
Подготавливаются заготовки для устройства обвязки ворот. Элементы делаются с припуском до двух сантиметров.
Кромка детали и одна из ее сторон пропускается через фуговальный станок.
На рейсмусе прогоняется до нужной толщины и пилой отпиливается в размер по чертежу.
Изготавливается каркас для ворот из обычного деревянного бруса. Соединяются и надежно закрепляются отдельные элементы каркаса на шипах и пазах. В стандартных секциях ворот устанавливаются ребра жесткости, которые размещаются вертикально и горизонтально.

фанера;
натуральная древесина;

На каждой створке устанавливаются навесы и крепятся болтами.
Выполняется разметка проема, намечаются места положения автоматики и петель.
Створки ворот навешиваются на стойки. При выполнении этой операции следует стараться избежать любых перекосов, конструкция ворот громоздкая и достаточно тяжелая, а угол на створках должен быть строго 90 градусов.

Устанавливаются затворы, замки и остальная фурнитура.
Утепляются все щели минеральной ватой.
Ворота покрываются лаком или другой тонировкой, что делает их привлекательными и необычными.

Установка створок ворот

Обшитые створки ворот остается только навесить на опоры. При этом расстояние от почвы до нижнего края створок должно быть более 5 сантиметров. В противном случае снежный покров или ледяная корка будут препятствовать открытию и закрытию ворот.

Берем стрельчатые петли и крепко прикручиваем их саморезами к столбам-опорам и распашным створкам деревянных ворот

Обратите внимание на регулировку. Желательно, чтобы в безветренную погоду ворота не распахивались и не закрывались сами собой

Для удобства используйте уровень, который поможет навесить дверцы правильно.

Вариант обшивки ворот необработанными досками, стилизация под европейскую крепость

Остается лишь прикрепить щеколду, петли для засова и покрыть лаком прекрасный результат работы.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

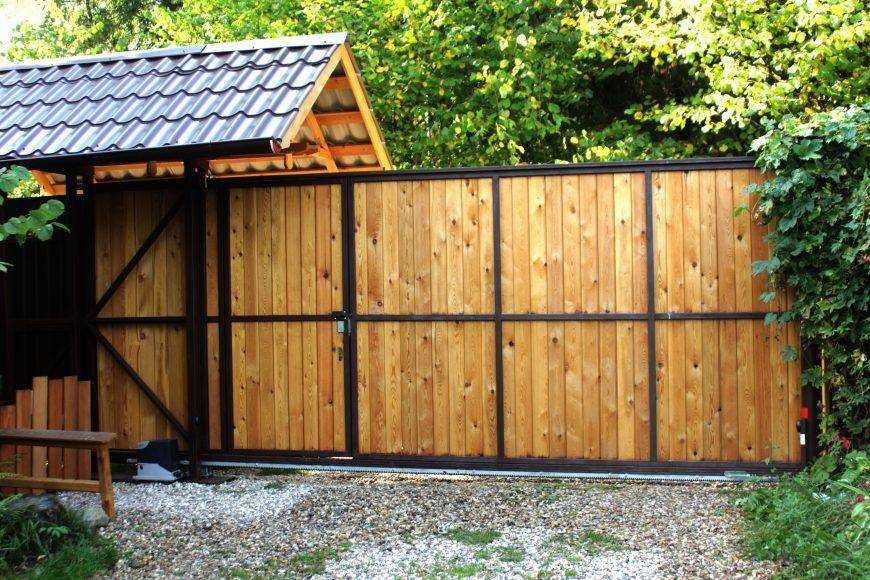

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

электронный привод для откатных ворот;
пульты для дистанционного управления;
элементы для безопасности;
рейка с зубцами;
сигнальная лампа;
сварочный аппарат;
сверла для металла и дрель;
приводы для подключения элементов безопасности;
электроприводы для питания;
приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

выбор места для электропривода;
укладка привода на швеллер и закрепление его зубчатой рейкой;
приваривание рейки к профильной трубе;
установка концевых выключателей;
подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Как делать пики

Процесс изготовления начинается с отрезания от листового металла квадратных или ромбовидных заготовок. Их подгоняют при помощи шлифовальной машины в нужный размер и придают требуемую форму.

Пики должны быть объемными, это свойство им можно придать, подогрев на огне высокой температуры. Подогревают до появления на металле белого цвета. Берут клещами и переносят на наковальню, где при помощи большого молота заплескивают.

Желательно процесс остывания проводить в естественных условиях, а если изделие нуждается в закалке, то его опускают для резкого остывания в холодную воду. Чтобы придать пикам оригинальную форму, перед закаливанием делают по бокам простые или фигурные разрезы и выемки.

Отделка и защита въезда в гаражное помещение

Для запоров основных полотен чаще используют навесные замки на двух петлях или винтовые механизмы. Калитку удобнее оборудовать внутренним накладным замком, подобным моделям для металлических входных дверей. Для дополнительной защиты от взлома воротные полотна обшивают по периметру металлическим уголком, который крепится на саморезах через просверленные отверстия. При креплении петель для навесного замка «заподлицо» в металлической окантовке прорезают пазы.

Для защиты деревянной обшивки часто применяют металлические материалы: толстую жесть, профилированный лист. Отлично защитит въезд в гараж с улицы обшивка профнастилом. Его выпускают с декоративным полимерным напылением различных цветов. Выбор профиля металлического листа (прямоугольный, волнообразный) зависит от вкуса, финансовых возможностей владельца, общего стиля ограды и усадьбы.

Отделка деревянных полотен своими руками не потребует профессионального мастерства. Доски тщательно ошкуривают, шлифуют. Изменить окраску древесины (в цвет дуба, ореха) помогут морилки или прозрачные акриловые краски. Нетрудно сделать и полировку лака, но для наружных конструкций это нецелесообразно. Уберечь полировку от случайных царапин, вмятин не получится у самого бережливого владельца гаража.

Гаражные ворота из дерева могут быть украшены резьбой, накладные элементы из резной, точеной, древесины твердых пород или металла. Часто на полотнах размещают вензель владельца или символические изображения. Большинство декоративных работ проводят до навески полотен в воротный проем, но приклеить или привинтить украшения нетрудно и после установки.

Подготовительный этап

Чертеж распашной конструкции

Вначале нужно нарисовать схему предполагаемого каркаса. Это необходимо для составления общей картины объема работ, составления сметы, приобретения строительного материала и подготовки необходимой базы инструментария.

Зачастую ворота делают распашного типа с несколькими створками. Основной материал – сосна. Это дерево имеет малый вес, не подвержено воздействию окружающей среды. При составлении схемы необходимо правильно совместить все составляющие каркаса и конструкции в целом. Иначе в последующем может возникнуть проседание и перекос.

Для изготовления ворот из дерева необходим следующий материал:

деревянный брус 7 Х 5 см и 5 Х 5 см (центральная перекладина створки);
доска обрезного типа (толщина 2,5 см, ширина 1 см);
балка из дерева для стоек – 2 штуки, нагеля из дерева, 4 петли;
лобзик электрический, рубанок, молоток, сверла, дрель, шуруповерт, рулетка, ножовка для дерева, измерительный угол для прямого угла;
лак для покрытия дерева, растворитель;
уровень, отвес, стамеска, саморезы, наждачка, кисточка;
строительный материал (щебенка, песок, цемент).

Совет: перед покупкой деревянной основы следует учесть, что высота ворот должна быть не менее 1200 мм. Для устойчивости деревянная опора устанавливается в грунт на 1 тыс. мм.

Порядок изготовления

Первым делом необходимо установить столбы (в зависимости от размера створки берут брус 60х60, 100х100), и уже по размеру получившегося калиточного проема изготавливают створку. Стандартные размеры створки – 1,1х2м.

Выкапывают две ямки глубиной 70см на ширину штыковой лопаты. Удобно использовать для этих целей садовый бур. На дно ямки насыпают отсев слоем в 5 см. Затем необходимо подготовить деревянный брус. Его нижнюю закапываемую часть обжигают паяльной лампой и обрабатывают битумом. Затем его выставляют в ямку на распорках и заливают бетоном.

Для ограничения хода калитки на столбах набивают рейки, имитирующие четверть.

Схема установки столбиков в связке

Сборка калитки на каркасе

Для сборки подготавливают два одинаковых горизонтальных бруса по ширине калитки, на которые будут набиваться вертикальные рейки. Их выставляют на подготовленном столе параллельно друг другу. На столе желательно сделать разметку и прикрутить упорные панки.

Чтобы выдерживать постоянный зазор между вертикальными рейками, подготавливают тоненькую рейку, которую прокладывают перед каждой последующей набиваемой планкой обшивки. Фигурную верхнюю кромку калитки из штакетника своими руками вырезают лобзиком после того, как прибьют (или прикрутят) все рейки. Поэтому не обязательно следить, чтобы верх обрешетки был ровным. Торцы планок обшивки можно срезать конусом, а кромку реек обработать фигурной фрезой.

Как выглядит створка в сборе

Для крепления штакетин лучше использовать соморезы из нержавеющей стали. После того, как вертикальные планки набиты, конструкцию переворачивают, отмеряют и вставляют подкос.

Сборка рамной створки

Сделать калитку из дерева своими руками сложнее, если выбрана рамная конструкция. Сложность работ зависит от того, какой дизайн створки, имеет ли она гнутые линии. Как правило, нижняя перемычка рамки и две боковые прямые, а верхняя перемычка может быть как прямой, так и криволинейной. Створка может быть разбитой на 2 сегмента, при этом нижняя часть глухая, а верхняя – прозрачная.

Для рамки берут брус толщиной 30мм, а наполнитель изготавливают из рейки толщиной 10 мм, фанеры. Суть конструкции в том, что при помощи ручного фрезера на внутренней части перемычек выполняют паз фрезой 10 мм. В него и будут вставляться рейки или фанера. Если необходимо сделать уступ меньше, чем 10 мм, то берут рейку толще (12 мм, 14 мм и т.д.) и паз делают соответствующей фрезой.

Принципиальная схема сборки рамной конструкции

Вертикальные бруски не обязательно отрезать по длине, лишние концы можно обрезать после сборки. А поперечные необходимо отрезать по длине, так как на них будут вырезаться шипы 3 см. Если ширина боковой стойки 70 мм, то длина поперечки будет на 80 мм меньше ширины калитки (140-60мм). Шип прорезается ножовкой, щечки скалывают стамеской. Проушину в стойке высверливают при помощи дрели и дорабатывают стамеской.

Рейка для заполнения (или фанера) обрезается точно по размеру с учетом глубины паза.

Процесс сборки рамной конструкции

Собирается рамка на клей, шипы укрепляют глухими нагелями. Вначале состыковывается нижняя перемычка со стойкой, вставляется заполнитель, затем надевается верхняя перемычка и насаживается вторая стойка. Для стягивания используют вальму или веревочные закрутки.

Самая простая конструкция своими руками:

https://youtube.com/watch?v=YxTDZLEET1U

Покраска

После шлифовки створку, столбы обрабатывают грунтовочной пропиткой (под лак) по дереву для наружных работ или олифой (под покраску).

Красить лучше пентафталевой эмалью, а для лакировки используют яхтный лак. Лакокрасочное покрытие наносится минимум в три слоя, тщательно шлифуя поверхность перед каждой покраской. Первый слой выполняют разбавленной краской. Густое нанесение выполняют только на финишном слое.

Важно! В рамных конструкциях важно тщательно закрашивать (заливать краской) пустоты в пазах. Сосна часто выделяет смолу, которая проступит через краску и портит внешний вид

Избавиться от смолистых пятен на сосновой древесине можно при помощи тряпки, смоченной сольвентом

Сосна часто выделяет смолу, которая проступит через краску и портит внешний вид. Избавиться от смолистых пятен на сосновой древесине можно при помощи тряпки, смоченной сольвентом.

Какие материалы и инструменты необходимы для создания

Для производства в домашних условиях гаражных ворот понадобятся следующие материалы и приспособления:

Брусья для сооружения проема – балки с сечением 100х100, закопанные в вертикальном положении в землю на уровне 1,5-2 метра плюс метраж высоты самого проема.
Каркас для ворот – крепкий, но не массивный брус калибром в 50х50 миллиметров.
Дощатая отделка в виде отдельных досок в диаметре не менее 25 миллиметров.
Петли для навешивания ворот.
Мастика на основе битума.
Цементная смесь.
Материалы для покрытия ворот и их защиты в виде морилки, лака и пропитки.
Крепежи.

Также для сооружения ворот необходимо обзавестись следующими инструментами:

Ножовкой для распила дерева (или можно приобрести электролобзик).
Шуруповертом, дрелью, молотком.
Стамеской, рубанком.
Шкуркой для шлифования.
Уровнем, рулеткой.
Кистями или валиком.

Инструкция по созданию калитки из профлиста

В зависимости от выбранного порядка действий, можно вначале установить опоры, а потом сварить каркас калитки, либо поступить наоборот.

Для работы потребуются следующие инструменты:

уровень, рулетка, шнуры или другой подходящий для разметки материал;
дисковая пила или болгарка (другой вариант режущего инструмента) для распила металлопроката на требуемые фрагменты;
сварочный аппарат наиболее удобной для пользователя модели, электроды и все сопутствующие материалы;
приспособление для зачистки сварочных швов и торцов профиля (металлическая щетка, шлифмашина, другое);
дрель с набором сверл по металлу;
молоток;
шуруповерт или отвертка для завинчивания саморезов;
приспособления для малярных работ и грунтовочная краска.

Для монтажа опор также требуется инструмент для землеройных работ и бетонирования.

Опоры

Монтаж опор начинается с выравнивания земельного участка в месте установки калитки (если это не было сделано ранее), его разметки. Далее выкапываются ямы на глубину планируемой установки опор. Глубина определяется на основании стандартной глубины промерзания грунтов (данные можно найти в статье) плюс 15…20 см.

Установленные по уровню (строго вертикально) опоры бетонируют, используя стандартные технологии приготовления бетона в домашних условиях и заливки вертикальных опор.

Чтобы избежать коррозии, опоры и перемычки тщательно покрывают антикоррозионным составом, грунтуют и красят в несколько слоев.

Каркас

Чтобы сварить калитку своими руками, требуется определенный навык сварочных работ. Для профессионала изготовление простой прямоугольной конструкции с усилением не создаст затруднений. Для новичков предлагаем пошаговую инструкцию.

Расположить нарезанные фрагменты базовой рамы в виде правильного прямоугольника. Чтобы было удобнее работать и элементы рамы не смещались, можно использовать самодельный кондуктор. Для его изготовления используют лист ОСБ или аналогичного материала размерами на 50…100 мм, чем планируемые размеры каркаса. Нарезанный профиль крепится к листу струбцинами, на каждый шов должно приходится по две струбцины – по обе стороны от планируемого места сварки.
После размещения всех элементов (в том числе поперечин и раскосов) еще раз проверяется правильность положения профиля, в том числе прямоугольность конструкции в целом.
Производится сварка. До полного остывания сварных швов струбцины не снимаются. При спешке возникает риск деформации рамы из-за того, что горячие швы «повело».
Привариваются петли, усиливающие пластины для запора. Расстояние от верхнего и нижнего края рамы до петель обычно выбирают 25…30 см.

Монтаж на опоры

Разбираясь, как сделать калитку своими руками, важно осознавать, насколько точной должна быть установка сваренного каркаса на опоры. Для удобства монтажа между столбами на землю укладывается деревянный брус, его верхняя плоскость должна быть строго горизонтальной

На него устанавливается сваренная рама, проверяется правильность ее положения по вертикали.

На опорных столбах размечается место для ответных деталей навесных петель, детали «прихватываются» сваркой. При этом вначале устанавливается нижняя петля. Правильность положения петель и легкость открывания калитки после навешивания проверяются, после чего выполняют полноценную сварку элементов.

Обшивка

Качественно сварить калитку из труб недостаточно, требуется правильно закрепить заполнение каркаса – лист металлопроката (профнастил). Для обшивки обычно используют профнастил стеновой С-20 или С-21. Разобраться в маркировке и применении разновидностей профнастила поможет тематическая статья. В ней также изложены правила монтажа.

При отделке калитки из профильной трубы своими руками профлист крепят через одну волну по горизонтали к каждой балке каркаса. По боковым сторонам лист крепится с шагом 15…25 см. Дополнительно края калитки закрываются специальными защитными планками.

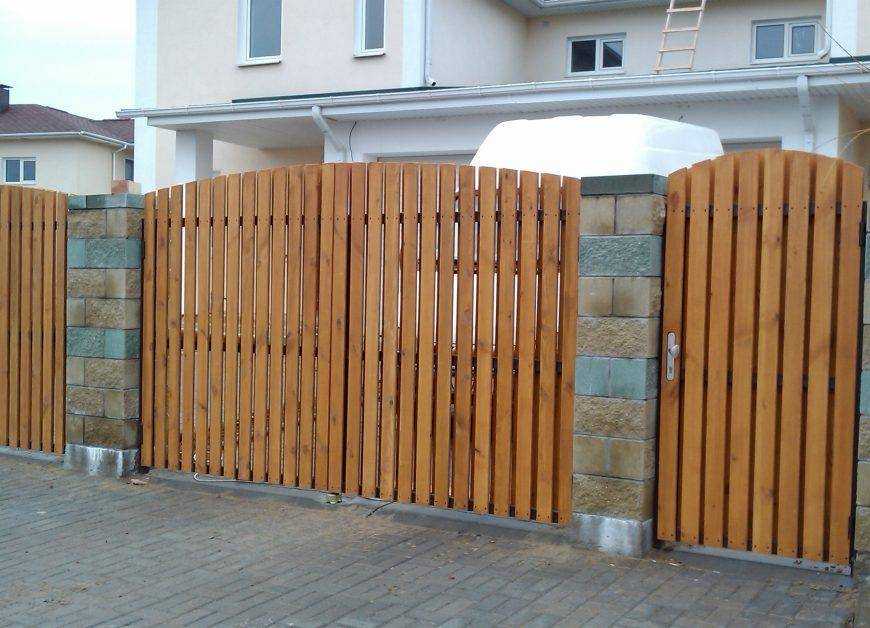

Ворота из дерева с калиткой

Если вы отдаете предпочтение такому материалу как дерево, то изготовить деревянные распашные ворота не составит особого труда. Для их создания потребуются:

материал для изготовления створок (деревянные доски);
саморезы;
доски толщиной от 40 до 50 мм и шириной в 150 мм;
специальные петли;
краска по дереву;
металлические уголки (используются при изготовлении деревянных распашных ворот);
антисептический состав;
рубероид;
мастика.

Кроме того, для изготовления деревянных ворот необходимы будут такие инструменты как:

уровень;
электродрель;
рулетка;
болгарка;
кисточки.

Деревянные ворота с калиткой изготавливаются примерно так же как и металлические ворота за исключением отдельных нюансов.

Этап 6. Покрытие конструкции

Готовые ворота необходимо должным образом обработать, для чего потребуются лак и грунтовка.

Шаг 1. Поверхность шлифуется наждачной бумагой или болгаркой со специальной насадкой. Все обнаруженные «ракушки» заделываются специальной шпаклевкой по дереву, а после высыхания конструкция повторно шлифуется.

Вначале используется крупнозернистая наждачка, а после полировки – мелкозернистая.

Шаг 2. Дерево тонируется. Так появится текстура и необходимый оттенок. После высыхания тонировки поверхность еще раз шлифуется (бумагой с «сотой» зернистостью).

Шаг 3. Вслед за грунтовкой наносится первый слой лака. В инструкции должно указываться время высыхания. По истечении этого времени наносится второй слой.

Лакирование ворот

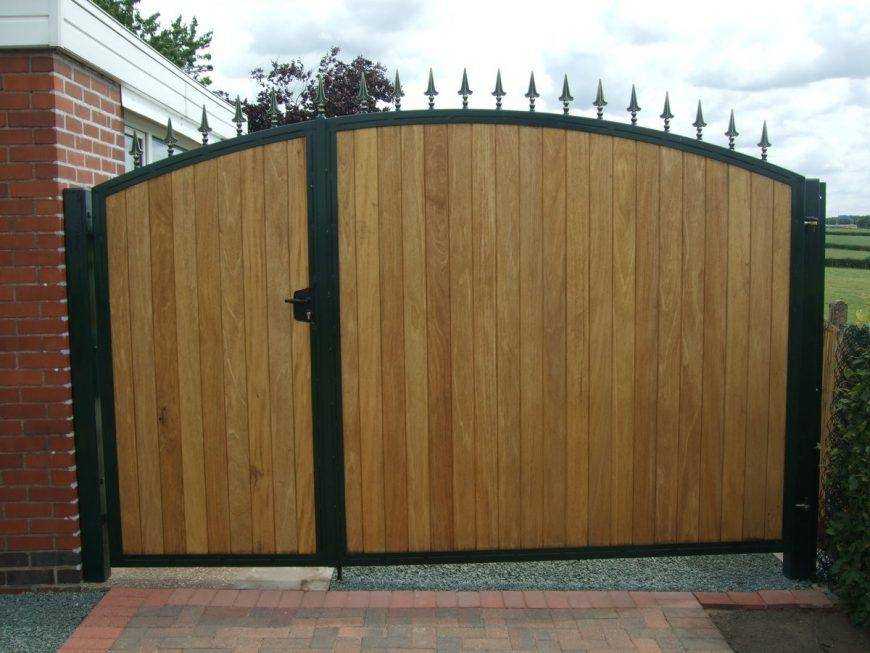

Нередко ворота украшаются железной ковкой – так изделие имеет богатый вид. Если планируется использование такой ковки, то об этом следует позаботиться еще до покраски и шлифовки. При этом дерево на время работы покрывается тонкой жестью для защиты от повреждений.

Для лучшей герметичности после нанесения второго слоя лака стыки между деревом и металлом обрабатываются герметиком. Действительно, порой невозможно добиться плотного прилегания, а подобные меры предотвратят проникновение влаги через эти отверстия.

Все, деревянные ворота готовы, остается лишь оборудовать их калиткой из дерева.

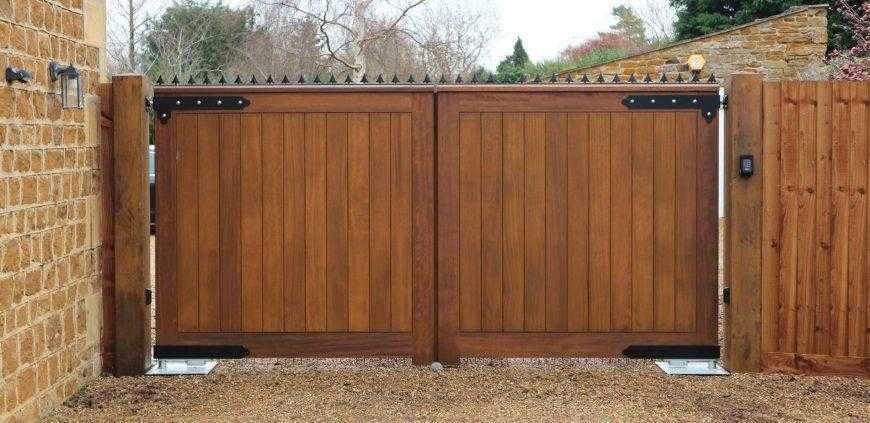

Распашные деревянные ворота

Подготовка к изготовлению калитки из профнастила своими руками

Основные этапы подготовки заключаются в:

определение типа изделия – совмещенная с воротами или отдельная, тип опор;
выборе необходимых размеров – ширина, высота, толщина;
построении чертежа с учетом планируемой методики сборки – сварной или с помощью крепежных элементов;
расчет необходимого сечения профиля для всех деталей с учетом нагрузки на конструкцию, в том числе от материала заполнения каркаса;
расчет количества материалов;
подготовка места для установки.

О типе изделия уже говорилось. Поскольку изготовить встроенную в ворота калитку сложнее, чем отдельно расположенную, рассмотрим более простой вариант – закрепляемая на металлических столбах опоры отдельно расположенная модель с прямоугольной рамой, усиленной раскосами, и заполнением каркаса профлистом.

В качестве методики сборки принимаем сварку для каркаса и крепление саморезами по металлу профлиста. Крепление петель для калитки также с помощью сварки, опорные столбы вкапываются в грунт и бетонируются.

На эскизе сразу же указывается место расположения раскосов, сечение профиля для трубы. Фактически представленную иллюстрацию можно считать чертежом, поскольку на ней указаны все основные подробности конструкции. К эскизам изображение относится только в силу несоблюдения масштаба и отказа от ГОСТовского оформления. Указан только один столб, но поскольку второй необходим для монтажа запорного устройства, его конструкция и выбранный профиль выбираются аналогичными

На сечении Б-Б показаны два варианта конструкции калитки – из трубы с прямоугольным сечением и уголка. Размеры полок профиля 40х25 мм одинаковы, это связано с необходимостью обеспечения прочности каркаса.

Расчет количества материалов логично связан с размерами калитки. Так, для высоты 2 м и ширины 1 м потребуется для:

каркаса – трубы 60х60 мм 6 м (2+2+1+1);
крепления заполнения – трубы 40х25 мм, 6 м;
раскосов и поперечины – 4 м, здесь для определения длины диагональных участков используем стандартную формулу – сумма квадратов катетов прямоугольного треугольника равна квадрату гипотенузы. Для катетов 1 и 1 м гипотенуза равна , то есть примерно 1,4 м. Два раскоса по 1,4 м (округляем до 1,5 м) и поперечина в 1 м составляет расчетное число 4 м;
стоек (опор) – 2 отрезка по 3 м. Увеличение длины опор необходимо для качественного заглубления их в грунт и бетонирования. Поскольку профиль полый, для защиты его от коррозии потребуется сверху установить подходящие заглушки.

Дополнительно следует приобрести пластины 15…30 х 20…40 см для крепления усиления под замок (засов), подходящие петли для навеса калитки. При желании улучшить конструкцию декоративными планками (и заодно затруднить проникновение на участок через калитку) потребуются полосы металла, суммарная длина которых составит 4м для установки только по боковым сторонам или 6м для монтажа по всему периметру.

На предложенной иллюстрации декоративная планка (наличник) установлена только с одной стороны.

Подготовительные работы

Подготовка к созданию деревянной калитки начинается до приобретения материалов на нее.

Измеряется ширина прохода и высота полотна.
Определяется тип каркаса.
Делают чертежи рамы, обшивки полотна и схемы крепления.
Закупаются брусья, доски и фитинги.

Создание чертежа — обязательный этап

Максимальная ширина распашной деревянной калитки – 1200 мм. Широкое полотно выворачивает своим весом крепление, поэтому петли надо ставить массивные или 3 пары. Специалисты советуют делать полотно шириной 1000 мм. Этого достаточно, чтобы свободно пройти в теплой верхней одежде. Садовая калитка на даче сезонного проживания может иметь ширину 800 мм.

Для свободного открывания ворот в зимнее время внизу оставляют зазор до 300 мм. Чем больше снега выпадает в районе, тем выше начинается обшивка.

Наружная калитка, установленная в заборе по передней границе участка, обычно имеет высоту до 2 м, и полотно зашивается всплошную, для приватности. Садовая ограда изготавливается более низкой, и она прозрачная. Створка делается немногим больше 1 м по высоте и зашивается с просветами.

Чертеж деревянной дверцы
