Гаечный ключ: секреты и возможности о которых вы могли не знать

Что такое гаечный ключ?

Речь идет об инструменте, который соединяет (разъединяет) резьбовое крепление методом закручивания (раскручивания) отдельных элементов – болтов, гаек, шайб и других. Первый изобретатель гаечного ключа неизвестен, но патенты на те или иные модели в свое время были выданы Баддингому, Йохансону и другим. Самый большой гаечный ключ – монолитный рожковый. Он способен захватывать детали, длина которых составляет 72-74 мм. Есть немало инструментов громадных размеров, выполняющих чисто декоративную функцию. Существует даже музей разводного ключа, где собраны модели со всего мира.

Плюсы и минусы приспособлений

Конструктивное исполнение такого инструмента, предусматривающего гранёную рабочую часть, обеспечивает максимальное соприкосновение с крепежом и меньшее усилие для его отворачивания. При этом ключ изготавливается из прочных сплавов, что предполагает возможность оказания на него большого нажима. Для усиления используют даже удлинители вроде кусков труб. Здесь кроется опасность получения травмы, если сила воздействия превысит предел прочности стали, поэтому делать этого не рекомендуется.

В ситуации с заржавевшими или завальцованными болтами и гайками такой ключ тоже неплохо себя покажет из-за формы головки. Она повторяет контур крепёжной детали, и возможность срыва минимальная.

За счёт меньшей площади рабочей части накидной инструмент требует меньшего простора для доступа к крепежу, что также выгодно отличает его от рожковых коллег. Модификация с 12 гранями позволяет откручивать гайки в обстоятельствах, когда движение тела ключа ограничено до 15—30 градусов. Слесарное приспособление с трещоточным механизмом позволяет работать без перемены положения головки. Главное, не переусердствовать с нажимом и не сломать механизм храповика. S — образный ключ с шарнирной рабочей частью может добраться до крепежа в неудобных местах.

Главным и единственным недостатком, который характерен накидным инструментам, является его конструкция. Из-за замкнутости рабочей части ограничена область его использования по высоте крепёжной шпильки. Приспособление такого типа надевается на гайку или болт только сверху. Правда, этот минус отчасти компенсируют S — образные инструменты.

Удобство, эффективность и простота в использовании являются основой любых приспособлений. Главное, не ошибиться в подборе, а инструмент не подведёт. Набор накидных ключей с трещоткой будет хорошим выбором для подарка мужчине по любому случаю.

ПРИЛОЖЕНИЕ 1 (рекомендуемое). РАЗМЕРЫ ГОЛОВОК ГАЕЧНЫХ КЛЮЧЕЙ

ПРИЛОЖЕНИЕ 1 Рекомендуемое

С зевом10 мм	С зевом 10 мм

Примечание. Середина дуги радиуса должна находиться в точке пересечения осей рукоятки и зева.

2,5	7	—	4	0,5	5	1	9	10	3,0	—	—	10	5
3,2	8	5
4,0	10
5,0	12	6
5,5	13	6	10	14	4,0	14	7
6,0	14	7	2	11
7,0	15	12
8,0	20	8	1,0	7	13	15	4,5	15	8
9,0	21	9	15	17	5,0	17	9
10,0	22	10	8	3	16	19	6,0	19	10
11,0	24	19	12	9	17	21	7,0	13	6	21	11
12,0	26	20	13	10	19	23	8,0	14	23	12
13,0	28	21	14	20	24	24
14,0	30	22	15	11	4	21	26	9,0	15	26	13
15,0	32	24	16	12	23	27	10,0	17	7	27	14
16,0	34	26	13	24	28	18	28	15
17,0	35	27	17	25	29	29
18,0	39	29	18	14	27	28	11,0	19	31	16
19,0	42	31	19	28	32	12,0	20	32
21,0	45	33	20	15	5	34	14,0	21	8	34	17
22,0	46	34	21	31	35	15,0	22	35	18
24,0	50	38	23	16	33	38	16,0	24	9	38	19
27,0	55	41	26	2,0	18	38	41	17,0	26	10	41	20
30,0	62	46	28	19	6	42	44	19,0	28	11	44	22
32,0	65	48	30	20	45	47	21,0	29	12	47	24
34,0	70	51	32	22	7	48	50	22,0	31	13	50	25
36,0	75	54	34	23	50	52	33	52	26
41,0	85	61	38	26	55	60	24,0	36	14	60	30
46,0	95	68	42	29	8	62	65	26,0	40	15	65	32
50,0	102	74	46	31	67	72	28,0	43	16	72	36
55,0	112	81	51	3,0	34	9	73	77	32,0	47	18	77	38
60,0	122	88	55	37	81	83	37,0	51	20	83	42
65,0	132	95	60	40	10	88	90	43,0	55	22	90	45
70,0	142	102	65	42	95	97	48,0	58	24	97	48
75,0	152	109	68	45	11	103	100	53,0	62	26	100	50
80,0	165	116	72	48	112	110	58,0	66	30	110	55
85,0	175	123	77	51	120	120	63,0	70	34	120	60

(Измененная редакция, Изм. N 1, 2).

Массовые виды ключей

Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:

• Двусторонние инструменты располагают двумя зевами различных габаритов. Обычно их обозначения размера соседние (18−19 мм). Губки могут иметь различную толщину: тонкие работают в труднодоступном месте, для отворачивания гаек из мягких материалов — толстые.
• У односторонних тело удлиняется в целях увеличения момента силы при взаимодействии с крепёжными элементами. Применяется на сборочном производстве для операций с однотипными гайками. У некоторых моделей есть хвостовик с фиксатором для удлиняющих трубчатых конструкций.
• Быстродействующие с модернизированным рабочим профилем и укорочённым зевом для скоростного перемещения ключа от одного отворачиваемого элемента к другому. Вращение меняется при переворачивании инструмента на сто восемьдесят градусов.
• Профильные нарезки на губах рожковых ключей увеличивают численность контактных точек и сдвигают расположение границ крепёжных компонентов относительно зева. Отворачивающее усилие не повреждает структуру в плоскостях гайки или в головках болтов, позволяет открутить деформированные элементы.
• Ключ с рабочим профилем в виде кольца, которое надевают на крепёжную поверхность называют накидным. Они могут располагать кольцами по обеим оконечностям рабочей плоскости. По внутреннему диаметру имеются грани. Их шесть либо двенадцать. Шестигранный силовой инструмент легко и без повреждений отворачивает туго затянутые, закисшие соединения. Двенадцатигранный употребляется при ограничении рабочего пространства. Рабочий профиль может изготавливаться удлинённым для применения насадок. Несомненным преимуществом накидного инструмента признаётся допустимость оказания большого силового воздействия на откручиваемые плоскости и работа на стеснённых площадях. Слабая сторона в дискомфорте при работе с резьбами повышенной длины.
• Приспособления, у которых с одного края рожковая головка, а с другого накидного или торцевого типа классифицируются как комбинированные. Размер головок у них одинаковый с обеих сторон. Размеры длины тела различные: при ограничении пространства — укорочённые стандартные повышающие усилия — удлинённые создающие предельный пик нажатия — сверхдлинные.
• Инструмент с изменяемым рабочим профилем называется разводным. Преобразование происходит за счёт винтового механизма или ползуна, который передвигает подвижную часть на необходимую ширину. Зажим фиксирующих деталей неплотный, что приводит к закатыванию граней. В плюс заносится возможность применения с гайками различных диаметров.

Современные разновидности гаечных ключей

Как и несколько столетий назад, инструмент призван выполнять работы по откручиванию и закручиванию гаек. Но, прогресс в виде конструирования все новых, более усовершенствованных машин, оборудования и различной техники, потребовал изменений модификаций и расширения существующего модельного ряда.

Для осуществления различных ремонтных работ, нужно иметь минимальный набор гаечных ключей, который включает в себя такие разновидности:

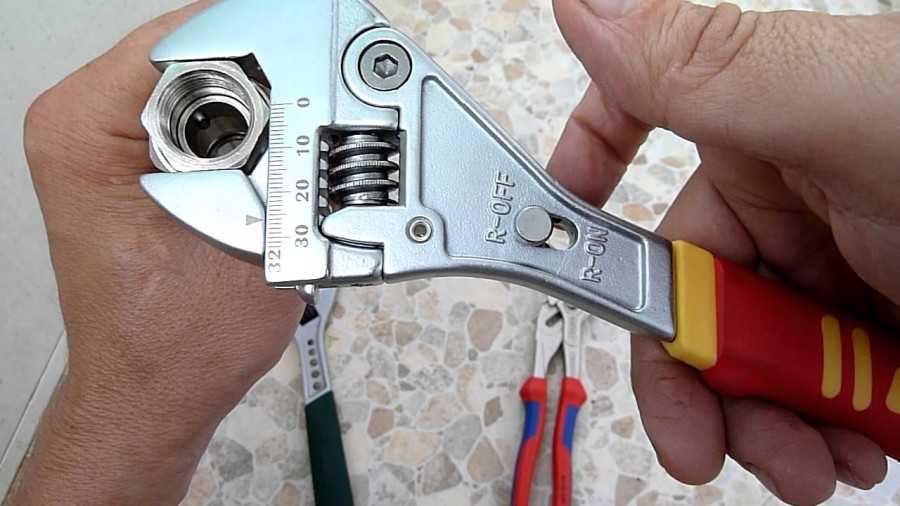

Разводной ключ

Основное преимущество этого вида заключается в возможности захватить различные модификации крепежных элементов, даже нестандартные. Минус такого приспособления – в невысокой надежности захвата, которая спровоцирована люфтами при регулировке инструмента.

Недостаток не дает возможность крепко захватить деталь. Это может повлечь за собой неприятность, когда устройство срывается, повреждая грань или нанося травмы мастеру. Такие ситуации встречаются особенно часто, при демонтаже старых, заржавевших гаек, при откручивании которых, мастер прилагает немалые усилия.

Для того, чтобы грани крепежных элементов не были повреждены, инструмент стоит использовать осторожно, контролируя применяемую силу. Возможно, стоит подобрать другой вид инструмента, более подходящий по размеру и форме к крепежной детали

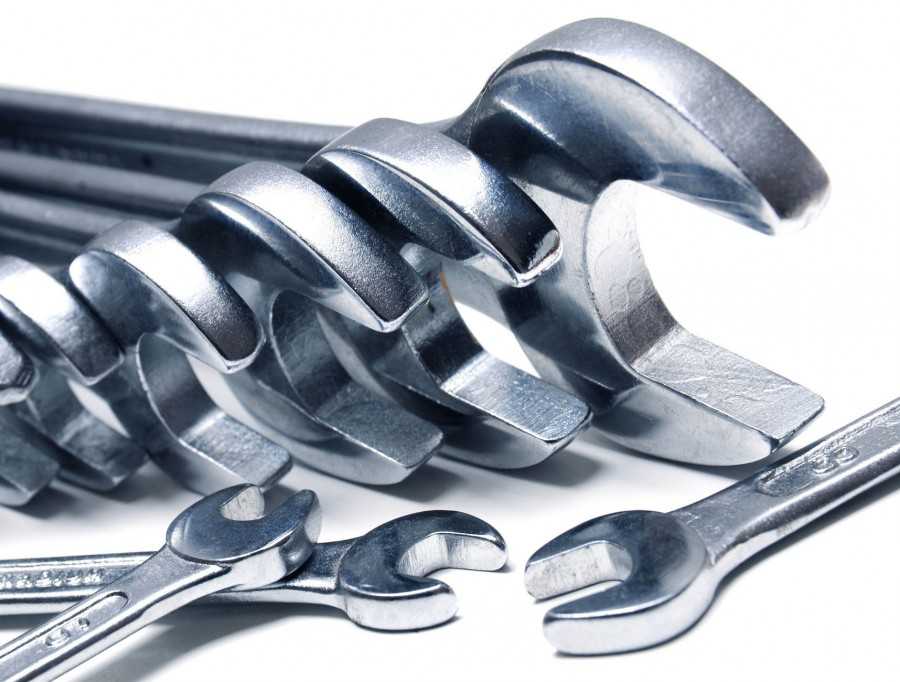

Рожковый ключ

Это самая распространенная классическая форма ручного инструмента. Название «рожковый», он заслужил потому, что имеет концы в виде рогов. Размер зева, как правило, указан на теле. Ремонт в труднодоступном месте облегчается за счет повернутой под углом 15 градусов рабочей части инструмента.

Большей популярностью пользуются двухсторонние рожковые ключи. Приобретают их целыми наборами, состоящими из моделей разного размера.

Торцевой ключ

Торцевой гаечный ключ применяют для проведения ремонтных работ в труднодоступных местах, таких как ниши или углубления. Этот вид приходит на помощь там, где другим инструментам это не под силу. Его часто используют рабочие автомастерских, для смены автомобильных колес.

Приспособление имеет Г–образную форму, с шестигранным углублением на конце, (реже двенадцатигранным). Задача рабочего торца – надежно охватить болт или гайку.

Накидной ключ

Накидные гаечные ключи по-другому называются кольцевыми. Это более удобный и усовершенствованный тип, чем рожковый. Преимущество заключается в степени охвата всей гайки, при этом, нагрузка давления равномерно распределена на все грани, а не на два, как у рожкового аналога.

Ключ гаечный комбинированный

Это самый популярный и востребованный тип. Он создан был по принципу 2 в 1. Ключ гаечный комбинированный, сочетает в себе на одной ручке, два разных противоположных конца. Чаще всего – это совмещение рожкового и накидного рабочих концов.

Реже, ключ гаечный комбинированный группируют элементами рожкового и торцевого инструмента.

Трубчатый ключ

Его производят в виде трубки с шестигранником на концах. В роли рычага выступает стержень, для которого предусмотрены отверстия в теле приспособления.

Чаще всего, такими инструментами бывают укомплектованы машины или оборудование.

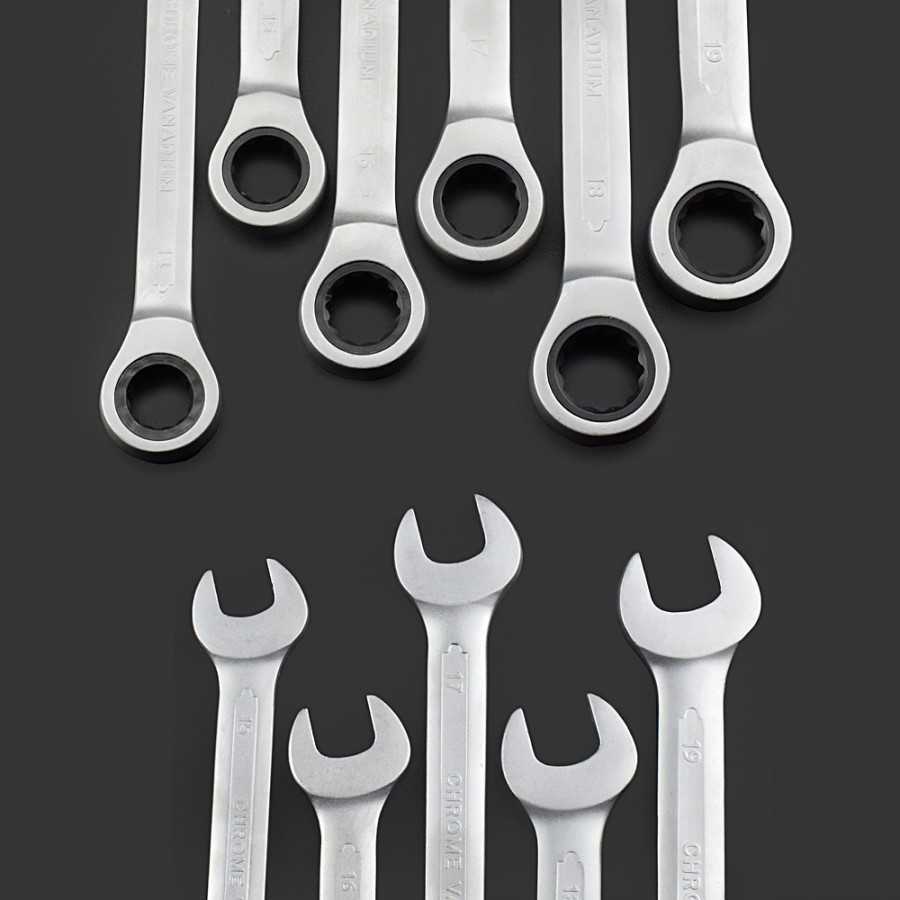

Ключ с трещоткой

Усовершенствованная форма накидных и торцовых ключей. Основное преимущество заключается в том, что мастеру не нужно для каждого оборота перекидывать инструмент. Это позволяет экономить время и трудозатраты.

Универсальный гаечный ключ имеет еще один значимый плюс: очень маленький угол, на который он поворачивается. Такие инструменты, имеют между собой отличия, в виде количества зубьев трещотки.

Специфические инструменты

Наряду с вышеперечисленными видами, существуют множество узкоспециализированных инструментов. К примеру, гайколомом пользуются в том случае, если нужно снять старую, прикипевшую гайку.

С покрытыми коррозией болтами легко справляется ударный ключ, а динамометрический, контролирует усилия, с которым затягивают гайку. Динамометрические ключи бывают разной конструкции.

С шкалой, которая показывает, с каким усилием зажимается гайка

С трещоткой, ключ не дает тянуть гайку сильней, чем выбранный режим затяжки

Современный динамометрический электронный ключ с ЖК экраном

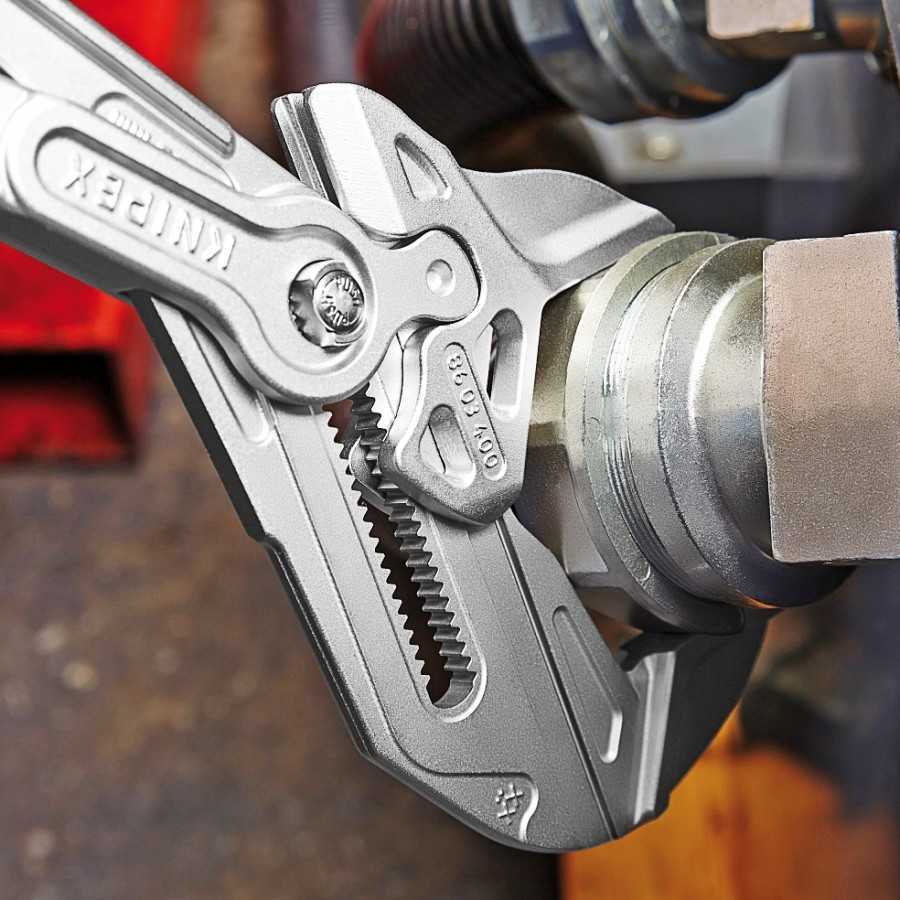

В сантехнических работах широко используются трубные ключи.

Цепные виды, нужны для захвата круглой детали, имеющей большой диаметр.

На смену механическим приходит электрические варианты, которые работают автономно, на аккумуляторных батареях.

Сравнительная таблица характеристик

В целях сравнения представленных товаров, рекомендуем изучить таблицу, представленную в статье ниже.

Модель	Длина (мм)	Материал изготовления корпуса	Диапазон моментов затягивания (Hm)	Вес (кг)	Стоимость (руб)
BERGER BG-13STW (13 предм.)	450	сталь	28-210	2.64	от 4080 до 4321
Эврика ER-30365	365	сталь, хром-ванадиевый сплав	19-110	1.12	от 1498 до 1587
Matrix 14160	485	сталь	42-210	1.5	от 2146 до 2763
JONNESWAY T04060	310	металл	5-25	0.75	от 3000 до 3999
Ombra А90039	360	сталь	10	1.15	от 740 до 3200
Stels 14159	445	хромированная сталь	25-210	1.40	от 2 377 до 2 920
JONNESWAY T27020N	370	металл	4-20	0.8	от 8495 до 9000
ЭВРИКА 1/2″ 28-210Нм 470мм	480	сталь	28-210	1.65	от 1500 до 2300

Как сделать динамометрический ключ своими руками, чтобы им было удобно пользоваться?

Метровая рукоятка ключа – не самый практичный вариант. Воспользуемся правилом расчета силы в зависимости от длины рычага. Формулы изучать нет смысла, величины рассчитываются в пропорциях.

Чем короче рычаг, тем большее усилие необходимо приложить (при сохранении величины крутящего момента):

• рычаг 1 м, крутящий момент 10 Н.м., усилие 1 кг;
• рычаг 0,5 м, крутящий момент 10 Н.м., усилие 2 кг;
• рычаг 33 см (уже удобно работать), крутящий момент 10 Н.м., усилие 3 кг.

Для изготовления понадобятся:

• рукоятка для работы с торцевыми головками под квадрат (для большей универсальности – с удлинителем).
• хомут для фиксации точки измерения силы.
• измерительное устройство: можно использовать обычные весы типа «безмен» или «кантор». Оптимальный диапазон измерений от 100 грамм до 50 кг.

Отмерив от центра вращения необходимую длину, закрепляем хомут на рычаге. Устройство готово за 15 минут. Можно наметить несколько точек установки хомута, в зависимости от измеряемого момента.

Если не хочется делать своими руками отдельный инструмент – воспользуйтесь стандартным набором ключей (с одной стороны рожковый, с другой – накидной). Принцип действия такой же точно. Для каждого ключа (поскольку они разной длины), заранее составляем таблицу расчета. Можно воспользоваться готовым приложением для смартфона:

Вводим полученные данные (длина рычага, показания кантора), и видим готовый результат в ньютонах на метр.

Затягиваем болт самодельным динамометрическим ключом — видео

Вывод: Имея на руках безмен стоимостью 300 – 500 руб. (он есть практически в каждом доме), можно сэкономить на покупке фабричного динамометрического ключа: цена порядка 2000 – 3000 рублей.

Время на чтение: 6 минут

Каждому опытному автолюбителю или профессиональному мастеру известно, что многие детали в автомобиле требуют особого усилия при затяжке. Так, если на гайку будет передан момент, недостаточный для её полного затягивания, она может разболтаться при движении, и, напротив, перетянув крепёж, можно обеспечить деформацию детали.

Именно поэтому динамометрический ключ — одна из важнейших составляющих набора инструментов каждого специалиста. Однако стоит он достаточно дорого, и некоторые умельцы изготавливают инструмент своими руками.

Динамометрический ключ

Демонтаж

Вначале необходимо снять кожух цепи и открутить все болты, удерживающие крышку ведущей звезды. Сняв пластиковые кожухи, наживите все крепления на их изначальные места, чтобы исключить их потерю. Под крышкой звезды всегда находится немалое количество грязи — её лучше вымыть, воспользовавшись специальным спреем. После этого промойте узел водой и аккуратно вытрите остатки жидкости неабразивной тряпочкой.

Если в повестке дня имеется замена звёзд, нужно ослабить их крепления, открутив соответствующие болты. Здесь вам потребуется помощь, поскольку доступ к болтам звезды заднего колеса обычно закрыт маятником и мотоцикл приходится двигать вперёд-назад. Теперь остаётся только ослабить гайку задней оси — однако никакие крепления пока полностью снимать не нужно! Мотоцикл устанавливается на центральную подножку либо подкат, после чего нужно окончательно открутить гайку задней оси и снять колесо. Выполнив эту операцию, начинайте снимать звёзды, полностью выкручивая болты, фиксирующие их.

Чтобы существенно облегчить процедуру установки новой цепи, стоит разрезать имеющийся передаточный механизм. В некоторых моделях мотоциклов имеется специальное приспособление, называемое брейкером (Chain Breaker) — достаточно опустить его на цепь и зажать, чтобы выбить из неё штифт. Если оно отсутствует, цепь можно расклепать пробойником, входящим в набор для клёпки. Однако опытные механики говорят, что такой инструмент слишком легко ломается, и советуют вначале спилить головки штифта болгаркой. После этого разорвать звено будет очень легко — если же у вас отсутствуют все вышеперечисленные инструменты, цепь можно распилить ножовкой, хотя такая работа отнимет немало времени.

Если вас интересует, как поменять цепь с помощью специального инструмента, то вам следует знать, что . В прижимной механизм клепальщика устанавливается втулка для резки цепи, после чего она совмещается со штифтом с надпиленной головкой. Прижимной болт заворачивается заранее подготовленным динамометрическим ключом с усилием 10-12 Нм. Остаётся только вставить пробойник и вворачивать его до тех пор, пока штифт не выпадет и цепь не разорвётся.

На чем остановиться обычному человеку

Ровно, как и набор электромонтажных инструментов, рекомендуется держать в дома добротную связку гаечных ключей разных видов и форматов. В хозяйстве пригодятся любые приспособления, и очень удобно когда они од рукой.

• Индикатор напряжения — какими бывают тестеры и как их использовать правильно? Инструкция по эксплуатации и 110 фото разных моделей

• Фазометр — принцип работы, устройство, подключение, уход и ремонт прибора

• Детектор проводки: обзор моделей, самодельные устройства и инструкция по их применению

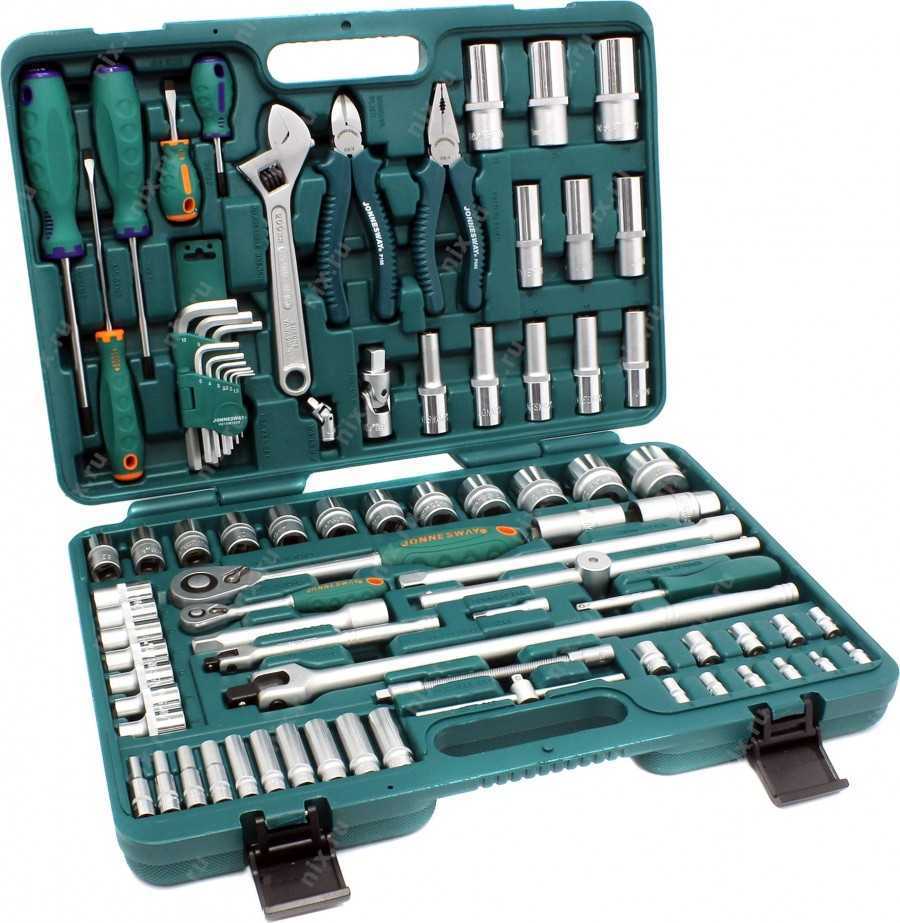

На фото гаечных ключей, идущих в наборах, видно, что комплектация обширная: инструменты разных размеров, насадки и множество аксессуаров, облегчающих работу с крепежными изделиями. Впрочем, для обычного человека подойдет и добротный универсальный агрегат.

Устройства покрытые хромом или никелем только в первые месяца эксплуатации выглядят красиво, но с течением времени они облезут, и будут выскальзывать из рук – чего не скажешь об инструментах с матовой поверхностью.

Средства индивидуальной защиты, в данном случае нитяные перчатки, избавят вас от ожогов, мелких царапин и порезов – к тому же, при работе вы не запачкаете руки.

Характеристики гаечных ключей

Крутящий момент (вращательный момент; вертящий момент; вращающий момент) — векторная физическая величина, равная произведению радиус-вектора, проведённого от оси вращения к точке приложения силы, на вектор этой силы. Характеризует вращательное действие силы на твёрдое тело (рис. 1).

Момент силы определяется как произведение: M = F×d, где F — сила, действующая на тело; d — плечо силы.

Момент силы измеряется в ньютон-метрах: 1 Н•м — момент силы, который производит сила 1 Н на рычаг длиной 1 м. Один ньютон примерно равен 0,102 кгс. Чтобы создать значительный крутящий момент, желательно иметь максимальную длину ручки d, к ней приложить максимальную силу (F) — это напрямую зависит от вашей физической подготовки. Чтобы созданный крутящий момент передать как можно полней, ключ должен плотно прилегать к гайке (или головке болта), не повреждаться сам и не повреждать гайку. Для этого рабочая поверхность обязана иметь максимально возможный контакт с гайкой и максимальную твёрдость поверхностей, взаимодействующих с гайкой. При недостаточной твёрдости гайки и болты продавят в губках ключа канавки, фактический размер зева увеличится и очень скоро ваш инструмент начнёт просто проскальзывать, сминая уголки гаек и ещё больше изнашиваясь. Твёрдость губок ключей стандартизирована.

Отклонение размеров зева тоже стандартизировано, для рожковых гаечных ключей существует специальная таблица допустимых отклонений. Для больших ключей требования к твёрдости и точности существенно ниже, чем для мелких. Почему? Потому что у крупных площадь контакта с гайкой намного больше. А значит, меньше удельное давление на единицу площади контакта.

Гаечные ключи должны иметь маркировку и соответствовать размерам гаек и головок болтов. Губки гаечных ключей должны быть параллельны, рабочие поверхности не должны иметь сбитых сколов, а рукоятки — заусенцев.

На ключах должна быть нанесена следующая маркировка:

• товарный знак предприятия-изготовителя;
• размер зева или диаметр круглых шлицевых гаек;
• слово «хром-ванадий» или указание марки стали на ключах из хромованадиевой стали.

На поверхность обычно дополнительно наносят специальное покрытие, которое придаёт ключу лучшие антикоррозионные свойства и эстетический вид.

Рядом с каждой рабочей частью наносят цифровое обозначение её размерности (parts number). Цифра отражает расстояние в миллиметрах между параллельными гранями шестигранника (гайки, болта), для которого предназначен тот или иной гаечный ключ.

Две важнейшие характеристики ключа: размер зева и твёрдость рабочей поверхности — можно определить довольно точно самому. Для этого потребуются штангенциркуль и надфиль. Штангенциркулем можно с точностью до 0,05 мм измерить размер, а потом нужно надфилем попытаться подточить губки рожкового (или кольцо накидного) ключа. Если надфиль будет скользить по ключу, то металл достаточно твёрдый; если снимет стружку, то металл мягкий и малопригодный для ключа. Проблема в том, что продавцы не любят, когда пытаются точить ещё не купленный товар.

Для чего нужен динамометрический ключ?

Определенный момент затяжки на сопрягаемых деталях нужен для равномерного прилегания плоскостей. Кроме того, если по контуру установлена прокладка, неравномерное усилие болтовых соединений может ее разрушить.

Динамометрический ключ позволяет затягивать болты с точностью до сотых долей миллиметра. Кроме того, часто требуется с высокой точностью выполнить динамометрическую затяжку посадочного места подшипника.

Производитель рассчитывает значения крутящего момента, исходя из типа материала и конструктивных особенностей узла. При создании автомобиля на заводе, весь крепеж затягивается согласно техническим условиям: как правило, эту работу выполняют сборочные роботы.

А при обслуживании, ремонте, замене деталей – нужное усилие обеспечивается ручным инструментом: динамометрическим ключом.

Главное его достоинство – возможность работать в широком диапазоне настройки. Вы просто устанавливаете предел срабатывания своими руками, или визуально контролируете стрелку динамометра.

То есть, универсальный динамометрический ключ не позволяет одинаково точно затягивать гайки с усилием 2 Н.м. и 100 Н.м.

Производители инструмента выпускают динамометрические ключи в нескольких диапазонах:

• самый популярный «размерчик»: 40 – 210 Н.м. Он позволяет выполнять большинство ремонтных работ на ходовой части автомобиля;
• точный динамометрический ключ (от 2 Н.м. до 50 Н.м.) предназначен для ремонта и обслуживания двигателя. Настройка карбюратора, затяжка свечей, сборка коленвала и шатунов. Работы по замене впускной или выпускной систем, также выполняются динамометрическим ключом малого диапазона;
• предел затяжки от 200 Н.м. и выше предназначен для силовых элементов мощных конструкций. Применительно к автомобилям – пожалуй, лишь ступичные гайки.

Методика испытаний: ключи

Испытания на прочность (крутящий момент до разрушения), а также проверку геометрических размеров проводили на базе лаборатории НПО «Талис». Поверенным электронным штангенциркулем измеряли основные размеры, влия­ющие на прочность инструмента и удобство работы, а также размеры, которыми ключ или головка будут охватывать крепеж.

Максимальный момент затяжки проверяли сертифицированным торсиометром TruCheck Plus 1000. Обе стороны ключа должны были повернуть специальную оправку, представляющую собой шестигранник 22,0 мм с твердостью 57–60 HRC. А прибор фиксировал момент, при котором открытый зев ключа проворачивался на шестиграннике или сгибалась (отламывалась) сторона с кольцом.

Испытуемому приходится работать в паре с закаленным на оборонном заводе шестигранником. Шестигранник выгрызает металл из губок ключа. При взаимодействии с реальной гайкой ключ, скорее всего, «слижет» ее грани.

Испытуемому приходится работать в паре с закаленным на оборонном заводе шестигранником. Шестигранник выгрызает металл из губок ключа. При взаимодействии с реальной гайкой ключ, скорее всего, «слижет» ее грани.

Как своими руками сделать дубликат автомобильного ключа с чипом для автозапуска

Выпилить дубликат ключа с чипом для автомобиля можно вручную, однако существуют специализированные станки, качество изделий которых позволяет избежать необходимости дальнейшей подгонки замков и заготовки. Для чиповки копии и её синхронизации с системой требуется программайзер — оборудование, имеющееся в мастерских по установке и обслуживанию сигнализаций.

Изготовление ключа для машины с иммобилайзером своими руками подразумевает механическое выпиливание заготовки при помощи надфиля и напильника. Способ подходит, если владельцу нужно сделать копию, не демонтируя замок двери или зажигания.

Мастерить новый ключ без образца, а также чипировать его в домашних условиях, не рекомендуется. Устройство может не пройти синхронизацию с системой авто из-за минимальных отличий в конфигурации зубьев.

Как сделать дубликат при полной потере по дверному замку или замку зажигания

Для того, чтобы смастерить автомобильный ключ без образца сперва придется выполнить демонтаж замка зажигания.

Компании-производители намеренно делают эту задачу практически невыполнимой, чтобы уменьшить частоту несанкционированных снятий и взломов.

Если владельцу машины удалось вынуть замок и извлечь сердцевину, то изготовлением дубликата с учетом расположения зубьев должен заняться автослесарь.

Соблюдая несложный алгоритм, работники сервиса сделают копию ключа на авто:

1. Механическая часть (личинка) аккуратно разбирается.
2. Надфилем выпиливается примерный образец будущего ключа.
3. При помощи напильника снимается лишняя часть металла.
4. Ключ примеряется к замку.
5. Слои металла снимаются до тех пор, пока дубликат не подойдет к скважине.

Канал Дмитрия Берзина представляет процесс изготовления ключа для автомобиля из заготовки.

Работа с напильником требует особого внимания и аккуратности, ведь мастер может снять слишком толстый слой металла на ключе. В таком случае изделие не будет сидеть в замке плотно. Поэтому один из возможных вариантов — сначала производить дубликат, который чипуют, а потом подогонять под него сердцевину.

Также в мастерской ключ может изготавливаться на станке с программным оборудованием. Явным преимуществом этого способа является отсутствие необходимости разбирать замок, чтобы восстановить доступ к машине.

Автоматическая программа после запуска самостоятельно определяет конфигурацию ключа зажигания и производит нарезку нового. Процедура изготовления занимает 3-5 минут.

Параллельно программа станка может считать с чипа ключа код иммобилайзера.

Изготовление и программирование чипа для автозапуска

Для программирования чипа потребуется оригинальный ключ и пустая «болванка» (эмулятор) транспондера, которую можно приобрести в мастерской, занимающейся изготовлением копий. Производится операция по чипированию на специализированном оборудовании, поэтому для домашних условий данный способ не годится.

На сегодняшний день существуют транспондеры трёх видов кодировки:

• для блокираторов с одной кнопкой;
• универсальные;
• для отдельных марок авто.

Программируются они по-разному:

• простые чипы создаются с помощью копирования защитного кода на эмулятор;
• сложные системы защиты требуют прописывания дополнительных чипов через устройства для диагностики в блоки управления;
• для некоторых иммо требуются внесение в память блока управления кодов каждого транспондер.

Общая инструкция для перепрограммирования иммобилайзера выглядит так:

1. Считать оригинальный чип при помощи программайзера.
2. Подготовить ключ с транспондером и записать на него код.
3. Активировать зажигание сначала при помощи родного ключа, а потом — дубликата.

Перепрограммирование иммобилайзера подразумевает обязательное наличие в бензобаке не менее 10 л топлива и предварительное отключение сигнализации.

Сколько стоит изготовить чип-ключ

Перед изготовлением дубликата владельцу машины стоит ознакомиться с прайс-листом, включающим необходимые услуги.

Наименование	Цена, руб
Открытие дверного замка, если ключ к нему утерян или сломан	3 000
Изготовление дубликата чип-ключа	800
Восстановление транспондера в случае его потери (используются секретная личинка и код)	от 3 000
Программирование электронного чип-ключа	от 2 000

Зачем требуется иммобилайзер

Иммобилайзер в разы повышает защищенность автомобиля, поскольку посредством него достигается ограничение доступа к блоку управления.

Чтобы получить доступ, применяется специальный ключ, оснащенный паролем.

В нем установлен микро-чип(транспондер), посылающий кодированный индивидуальный сигнал.

Запуск двигателя исключается потому, что охранная система блокирует функцию управляющего электронного блока на микропрограммном уровне.

Благодаря этому завести машину невозможно не только с использованием стороннего ключа, но и путем различных манипуляций с проводкой.

Автопроизводители оснащают современные модификации автомобилей полноценной охранной системой, в которую входит иммобилайзер и чипованные ключи.

Ключи могут быть сервисными, выкидными, и смарт.

Если в авто установлен штатный иммобилайзер, к нему поставляется два ключа.

Нередко один из них автовладельцы теряют, поэтому у них возникает вопрос, как отключить иммобилайзер и где сделать запасной чип-ключ.

Часто дублирование чип-ключа требуется при покупке подержанного автомобиля, так как нередко они реализуются с одним ключом.

Это довольно неудобно, поскольку если единственный ключ будет утерян, потребуется использовать специальные программы, чтобы выполнить обход иммобилайзера.

В таких случаях лучше использовать процедуру перепрограммирования ключа, чтобы исключить неприятности в будущем.

Также перепрограммирование и дубликат чип-ключа могут потребоваться при возникновении страховых случаев, при поломке и по другим причинам.
