Гаечный ключ с трещоткой из арматуры и подшипника своими руками

Изготовление

️ Отверстия просверлил в подходящем для меня расстоянии, можно было сделать еще несколько для регулировки. Расстояние между полосками метала 125мм, но можно сделать больше. Можете взять этот размер за основу.

️ Гайку, которую будем брать для упора у шлицов ШРУСа привариваем большим диаметром и стачиваем резьбу. Если нет гайки, можно взять обрезок трубы нужного диаметра. Но тут стоит учитывать толщину стенок трубы.

️ Болты берем М8 для крепления, у всех их в гараже полно. Если нужно потом напишу и выложу фото с размерами, подписывайтесь.

️ Выгибаем пластины на металлической трубе и сверлим отверстия. Под гайки я положил шайбы для легкости откручивания в ограниченном пространстве.

Принцип работы съёмника:

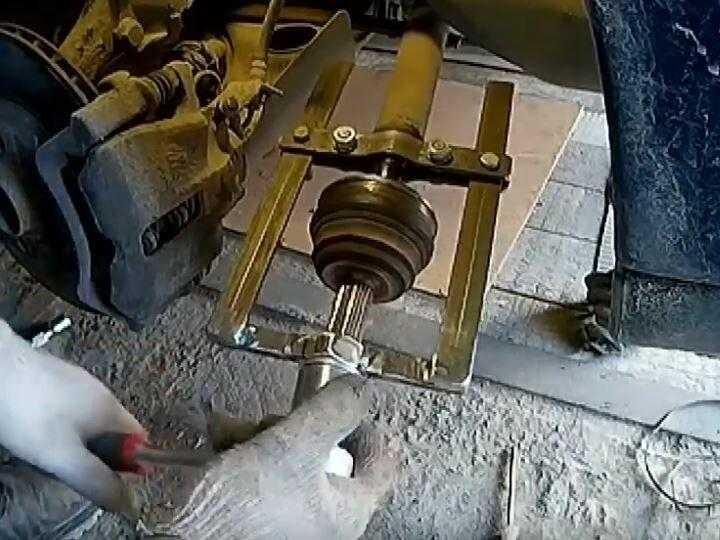

Вот как этот съемник устанавливается на вал, всё выглядит очень просто и логично.

️С легкостью скручиваю гранату, при этом никаких повреждений. И руки целы.

Особенности съёмника:

• При желании можно сделать большого размера под свою машину.
• Стоимость копеечная.
• ШРУС не травмируется при съеме.
• Болты я взял м8
• почистил гараж от лишнего хлама.

Источник

Съемник шруса своими руками

Если вы заметили, что пыльники на ШРУСах пришли в негодность (порвались или потрескались), самое время подумать об их замене. В противном случае можно попасть на покупку «гранаты».

Рассказываем, как изготовить своими руками простое приспособление (съемник), которое можно использовать для снятия наружной «гранаты» прямо на авто, не снимая коробки.

Первым делом необходимо отрезать две металлических пластины из металла толщиной 4 мм (размеры деталей — 40х170 мм. Также потребуется кусок профиля длиной 30 мм (размер — 30х30 мм).

Зажимаем профильную трубу между двумя пластинами и обвариваем. По краям пластин необходимо приварить два отрезка круглой трубы (направляющие для изменения размеров). В направляющие будут вставляться трубки диаметром ½ дюйма.

Струбцину для зажима вала можно изготовить из куска металла толщиной 4 мм, двух резьбовых шпилек длиной по 100 мм и куска круглой трубы диаметром ¾ дюйма.

При помощи болгарки необходимо выбрать посадочное место под вал. Также сверлим по краям круглой трубки два отверстия под шпильки.

Трубки диаметром ½ дюйма привариваем к струбцине таким образом, чтобы прорезь в струбцине находилась на одной оси с отверстием, которое предназначено для хвостовика ШРУСа.

В направляющих и трубках диаметром ½ дюйма нужно просверлить отверстия для стопорных пальцев (болтов) — чтобы можно было зафиксировать требуемый размер.

Зачищаем сварные швы с помощью болгарки, и самоделка готова. При желании можно покрасить ее, но особой необходимости в этом нет.

Принцип работы съемника довольно прост. Вставляем ШРУС в приспособление, и фиксируем его при помощи струбцины.

Устанавливаем шайбу, накручиваем гайку и приступаем к работе. Закручиваем гайку, и без особых проблем снимаем наружную гранату.

После этого можно заменить пришедший в негодность пыльник и провести обслуживание ШРУСа.

Съемник для гранаты из металлолома

Рассмотрим еще одну простую универсальную конструкцию, которую можно изготовить из всякого хлама, который можно найти в гараже.

Первым делом из металла толщиной 7 мм отрезаем четыре полосы. Свариваем их между собой попарно — в результате получаем две одинаковых заготовки толщиной по 14 мм.

Далее из куска металла толщиной 7 мм необходимо с помощью болгарки вырезать «колено», как показано на фото ниже.

Используя деталь как шаблон, изготавливаем вторую такую же заготовку. В результате  должно получиться два одинаковых «колена».

Получившиеся заготовки необходимо приварить к куску трубы.

Из толстого металла изготавливаем самодельный зажим для вала. Состоит он из двух частей — нижней и верхней губки. К нижней губке приваривается длинная полоса металла.

Выставляем зажим по центру (соосно трубе), и обрезаем лишнюю часть пластины.

Замеряем длину оставшегося куска полосы, отрезаем точно такой же, и привариваем его с другой стороны зажима.

В «коленах» сверлим по одному отверстию, и такие же отверстия сверлим в боковых частях зажимного устройства. Крепим зажим к основной конструкции. В верхней и нижней прижимных губках зажима также сверлим отверстия.

Накручиваем гайку, и затем выполняем все то же самые действие, что и в предыдущем случае, когда рассматривали изготовление первого варианта съемника.

Недостаток данной конструкции заключается в том, что зажимное устройство в силу больших нагрузок может деформироваться. Проблема решается изготовлением более мощных прижимных губок.

Для возможности регулировки размеров в «коленах» приспособления необходимо будет просверлить дополнительные отверстия с определенным шагом.

На последнем этапе останется только зачистить металл болгаркой и покрасить краской из баллончика.

Подробно о том, как используя подручные средства и материалы, самостоятельно изготовить съемник ШРУСа, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала GarageInside.

Съёмник наружного ШРУСа самодельный

Самодельный съёмник наружного ШРУСа своими руками: чертежи, размеры, фото и видео самоделки в работе.

На фото показна конструкция съёмника, он изготовлен из двух заготовок с толщиной стенки 10 мм и привареных к гайке с наружным диаметром 46 мм, внутренним 30 мм. Также изготовлены две крепёжные пластины, в одну из них приварены две гайки.Пользоваться приспособлением довольно просто, крепим пластины болтамиТакже болтами фиксируем между пластин само приспособление.Выкручиваем ключом и снимаем шрус со шлицов.

В этом видео, автор подробно показывает свою самоделку в работе.

Как открутить

Отвернуть гайку с сорванными гранями можно следующими методами:

• механический (с применением готового или самодельного инструмента);
• химический (использование различных химических соединений и специально разработанных составов);
• термический (нагрев резьбы до требуемой температуры).

Механический метод предусматривает применение следующих способов:

• применение специальных накидных головок;
• увеличение приложенной силы (например, удлинение рычага к стандартному ключу);
• периодическое воздействие на сорванную поверхность или изменение направления вращения;
• использование способа акцентированного воздействия (определение точек воздействия зависит от величины гайки и степени изношенности);
• механическое разрушение коррозийного слоя для облегчения откручивания элемента с сорванными краями.

В качестве специального инструмента, который способен вывернуть болт с сорванными гранями применяют специальные головки. К таким инструментам относятся изделия класса УПК или SL. Их внутренняя поверхность выполнена в форме сложного шестигранника, увеличивающего площадь соприкосновения с сорванной поверхностью. Иногда для решения этой задачи подходит обыкновенный газовый ключ. Если инструмент подобран правильно, то проблема как открутить болт, грани которого сорваны, решается достаточно легко.

Самым радикальным механическим способом является полное или частичное разрушение. Его можно осуществить с помощью высверливания или разрезания на части.

Если такой процесс невозможен или трудновыполним, элемент с сорванными краями просто срезают, например, ножовкой или болгаркой. Такой способ потребует полной замены крепёжных элементов.

Химический метод предполагает воздействие реактивных жидкостей на место стыка или поверхность крепления.

К таким жидкостям относятся сильные кислоты, например серная, соляная. Можно применять более слабые кислоты, в этом случае значительно увеличивается время воздействия, и можно не получить ожидаемого эффекта.

В настоящее время разработаны специальные жидкости, позволяющие эффективно снизить силу трения. К таким средствам относиться WD-40. Его наносят на место крепежа. Через некоторое время удаётся без труда произвести раскручивание.

Термический метод предполагает нагревание места соединения до определённой температуры.

Термический процесс способствует увеличению расстояния между резьбой гайки и болта, снижает диффузионный и коррозийный эффекты. При повышенной температуре сила трения снижается и процесс откручивания упрощается. Применение этого метода ограничено конструктивными особенностями детали и имеющимися возможностями (наличием сварочного аппарата или паяльной лампы).

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как открутить болт или гайку с сорванными гранями

При проведении ремонта неизбежны сюрпризы. Оборудование может подводить, кажущаяся прочной деталь — ломаться в самом ненужном месте, а болтики и гайки сопротивляться откручиванию. И тогда ремонт растягивается, отнимая лишнее время, нервы и деньги.

Сейчас в сети можно найти множество видео с руководством по проведению любых ремонтных работ. Говорят, на основе видео из интернета можно дом построить с нуля и машину перебрать по винтику.

Но при таком огромном количестве советов и рекомендаций трудно выбрать подходящий именно для тебя способ действий. В этой статье мы попытаемся собрать весь доступный опыт и систематизировать его для удобства использования.

Полезные рекомендации

Довольно часто бывает потребность в откручивании сильно заржавевших крепежей. Как быть в таких ситуациях, когда стандартный бытовой инструмент не может справиться с поставленной задачей? Что делать в данной ситуации, ведь бытовые инструменты плохо справляются с данной задачей. Для этого удачным решением станет применение ударной отвертки. Благодаря ней открутить заржавевшие детали не составит трудностей. Достаточно смочить крепеж тормозной жидкостью, чтобы при демонтаже деталь открутилась максимально легко.

Однако, в некоторых ситуациях это не помогает . Паниковать не нужно. Попробуйте смазать болт еще раз тормозной жидкостью и оставить его на некоторое время. Жидкость разъесть застоявшуюся фактуру и вы при помощи ударного инструмента сможете сделать все без существенных усилий.

Настольная подставка для сверл

При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.

Фото настольной подставки для сверл.

Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более. Скрепите эти две детали винтами и отметьте шилом месторасположение отверстий. Размечайте по квадратной сетке со стороной в 15 мм для сверл, а для остальных предметов ориентируйтесь по месту в зависимости от их габаритов.

Делаем настольную подставку для сверл.

Высверлите отверстия, подбирая сверла на 1 мм толще хвостовика размещаемой насадки.

Очистите нижнюю плоскость от заусенцев и закрепите на ней 3-миллиметровую фанеру. Прикрутите с торца деревянную планку для перовых сверл и нанесите на пластик маркировку для быстро поиска насадок.

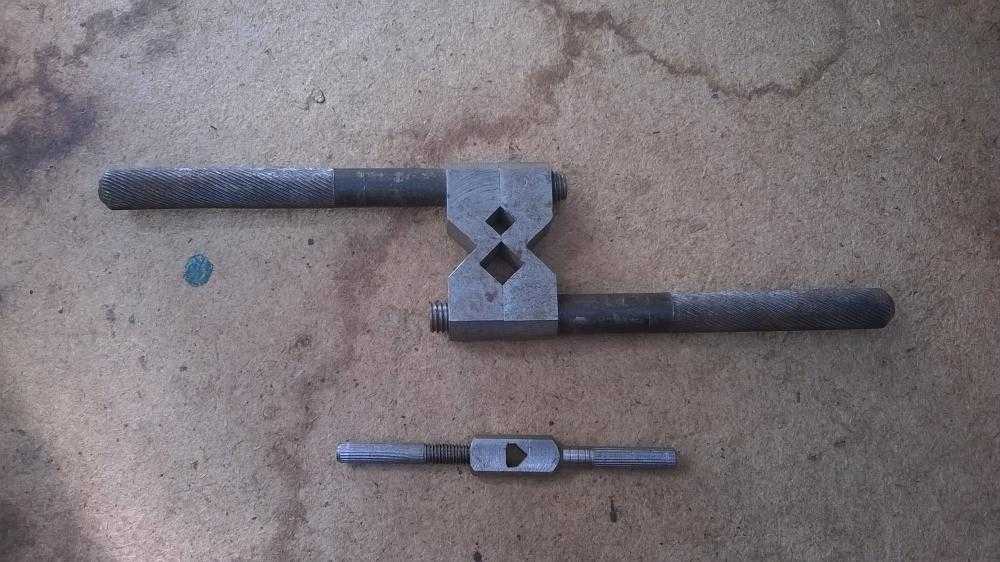

Конструкция простого самодельного держателя для метчиков

Чтобы изготовить простой самодельный держатель для метчиков, вам понадобятся следующие детали.

Болты или шпильки под нее (2 шт.).

Фотография №1: гайка-муфта и два болта

Обратите внимание! Из такого набора можно изготовить универсальные метчикодержатели под резьбонарезные инструменты нескольких размеров. Поэтому соблюдайте следующие правила

Диаметр хвостовика самого крупного метчика не должен превышать диаметр вкручиваемых в гайку-муфту болтов/шпилек.

Соблюдайте пропорциональность. Не берите слишком большие гайки под держатели для метчиков малых размеров и наоборот.

При необходимости лучше сделайте несколько воротков.

Как сделать тиски своими руками из металла: материалы и последовательность работ

Слесарные и фрезерные тиски предназначены для работ с металлом, поэтому здесь потребуется более надежный и крепкий материал. Речь идет о прочной стали или чугуне. В то же время их, как и деревянные, можно изготовить собственноручно. Проще всего сделать своими руками тиски из швеллера. Для этого понадобится такой набор инструментов:

• сварочный аппарат;
• электрическая дрель;
• болгарка с кругом для зачистки;
• угольник для правильного определения углов;
• сверла разного размера и диаметра.

Кроме того, потребуются такие материалы и подсобные средства для изготовления тисков из швеллера своими руками:

Слесарные тиски проще всего изготовить своими руками из швеллера

• чертежи;
• швеллер из стали толщиной 6 мм;
• лист металла толщиной от 6 мм;
• уголок размером 70х70 либо 50х50;
• шпилька диаметром 16 мм, используемая в качестве прижимного винта;
• болты и гайки – 20 комплектов.

Пару гаек, в которые вкручивается винт, самостоятельно сделать нелегко, здесь лучше всего воспользоваться услугами профессионального токаря. Гайку к швеллеру приваривают максимально соосно. Торцы швеллера следует прикрыть, используя куски металлических листов, в планке необходимо сделать отверстие для винта.

На следующем этапе при помощи болгарки вырезают два уголка и пластину. Готовые уголки прилаживают к швеллеру с обеих сторон и накрывают кусочком металла. Таким образом, получается П-образная конструкция, которая является основой сделанных своими руками тисков из швеллера.

Для изготовления станины потребуется лист металла толщиной 7-10 мм, в котором просверливают по четыре дырки с каждой стороны, а также делают 6 отверстий на П-образном элементе. К станине приваривают одну гайку, а по бокам от нее – два металлических стопора. Изготавливают также своими руками губки для тисков: их вырезают из стали. Одну часть приваривают сразу, а вторую прикрепляют на подвижную деталь.

Тиски своими руками из уголка: пошаговая инструкция изготовления

Можно изготовить своими руками станочные тиски из металлического уголка. Для этого потребуются те же инструменты, что и для работы со швеллером, а материалы необходимо подготовить следующие:

• металлический уголок 30х30;
• шпилька с нанесенной резьбой;
• гайки под шпильки;
• маленький подшипник.

Образец чертежа тисков из уголка можно найти в интернете. В соответствии с требуемыми размерами несложно сделать собственное изделие. Сначала следует подготовить две заготовки, распилив уголок. Их размер зависит от ширины станины сверлильного станка. Далее из толстого металла при помощи болгарки изготавливают две губки и наносят разметку, по которой сверлят отверстия для их фиксации к основанию.

Станочные тиски можно сделать своими руками даже из металлических уголков

Затем необходимо сделать струбцину своими руками. Потребуется взять часть уголка с просверленным отверстием для шпильки. Подшипник лучше приварить сразу. На стороне, противоположной креплению с подшипником, необходимо зафиксировать такой же уголок и сделать отверстие для вала. С другой стороны следует приварить три гайки. Для удобного вращения шпильки к основе гайки крепят вороток. Такие тиски обойдутся значительно дешевле. Кроме того, зная их устройство, можно самостоятельно проводить ремонт тисков в случае необходимости.

Опытные мастера знают, что одновременно сверлить и держать детали довольно сложно. В итоге работа получается неточной, что сказывается на качестве изделия. Упростить задачу в значительной мере помогут тиски соответствующего типа. Используя рекомендации, приведенные в статье, можно сделать их своими руками. При этом такие тиски практически ничем не будут отличаться от приобретенных в магазине, но обойдутся значительно дешевле.

Способы откручивания болтов, шурупов, винтов со слизанными гранями

Если привычным способом не получилось открутить крепёжные элементы, у которых слизались грани, можно использовать один из нескольких проверенных вариантов.

Газовый ключ

Этот метод применяют при откручивании болтов, так как у них выступает головка, за которую можно ухватиться. Для этого:

1. Очищают головку болта.
2. Смазывают место соединения керосином или соляркой, хорошо помогает жидкость типа WD-40, и оставляют на 15–20 минут.
3. Откручивают болт. Делают это газовым ключом. С его помощью создаётся большое усилие и удаётся хорошо захватить даже круглую головку.

Недостаток такого способа в том, что не всегда есть возможность подобраться газовым ключом к нужному болту.

Нарезка новых граней

Если болт крупный, то при помощи болгарки на нём можно нарезать новые грани. Достаточно сделать их всего 4 и при помощи уже меньшего ключа открутить болт. Можно нарезать новые грани на болте напильником, но это сложнее и дольше. На головке винта или шурупа можно сделать прорез при помощи ножовки по металлу или болгарки.

Молоток и зубило или ударная отвёртка

Этот вариант больше подходит для слизанных гаек или достаточно крупных винтов. Зубило упирают в головку крепёжного элемента и, ударяя по нему молотком, постепенно проворачивают винт или гайку. Небольшие винты или шурупы можно открутить при помощи ударной отвёртки и молотка. После ослабления крепления работа выполняется уже обычной отвёрткой.

Жгут или кусок резины

В этом случае используют небольшую часть медицинского жгута или кусочек плотной резины. Выбранный материал укладывают сверху на головку винта или шурупа, после чего надавливают отвёрткой и постепенно его проворачивают. Наличие резины поможет увеличить трение и решить проблему.

Экстрактор

Экстрактор — специальный инструмент, который используется для откручивания винтов, болтов или шурупов со слизанными или сломанными головками.

Порядок его применения:

1. При помощи тонкого сверла в головке делают небольшое отверстие. В некоторых случаях экстрактор можно просто забивать в слизанный шлиц винта.
2. Подбирают экстрактор необходимого диаметра. Вбивают или вкручивают его в подготовленное отверстие. Это зависит от того, применяется обычный или винтовой инструмент.
3. Выкручивают болт.

Видео: откручивание слизанного винта при помощи экстрактора

Обычное или левостороннее сверло

В продаже есть левосторонние свёрла с вращением против часовой стрелки. Они улучшают центрирование инструмента и снижают нагрузку на сверло, что даёт более высокую производительность и точность сверления. Вставив такой инструмент в дрель, можно открутить винт или шуруп со слизанной головкой. Если левостороннего сверла нет, можно попробовать высверлить застрявший крепёж при помощи обычного. В этом случае надо брать сверло, диаметр которого меньше диаметра болта или винта

Действовать необходимо осторожно, чтобы не пришлось потом нарезать резьбу для нового крепежа

К головке проблемного винта или шурупа при помощи эпоксидного клея или клея под названием «холодная сварка» фиксируют гайку соответствующего диаметра. После того как клей надёжно её закрепит, при помощи ключа проворачивают гайку и вместе с ней откручивают винт или шуруп.

Сварка

Если рядом есть сварочный аппарат, то зафиксировать на головке болта или винта новую гайку можно путём её приваривания. После этого его можно будет сразу открутить.

Припой и паяльник

Если надо открутить небольшой шуруп или винтик, используют паяльник и припой:

1. Разогретый припой капают на головку крепёжного элемента со слизанными гранями.
2. Пока олово не застыло, в него вставляют отвёртку и ожидают несколько минут.

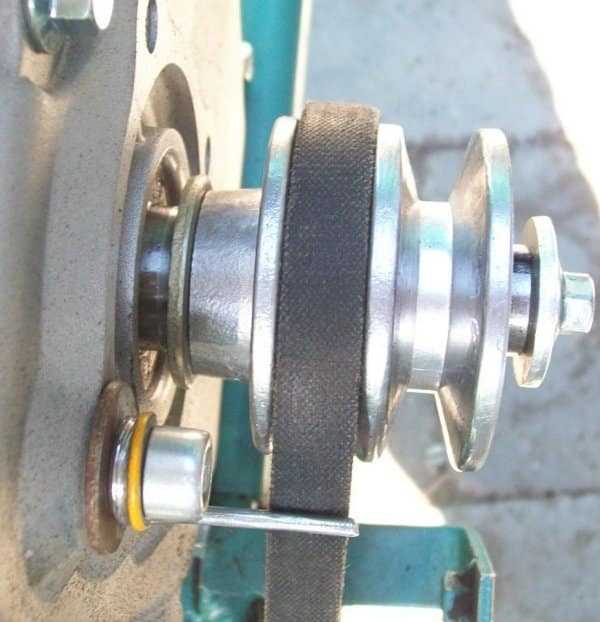

Изготовление шкива своими руками

Существует несколько методов, позволяющих самостоятельно изготовить шлицевой шкив для мотоблока. Наиболее простой способ заключается в вытачивании детали. Для этого следует выбрать подходящую заготовку, и обработать ее на токарном станке. Если в вашем распоряжении нет специализированного станка, то изготовление детали можно заказать в токарной мастерской. Однако следует учитывать, что шкив для мотоблока – элемент достаточно габаритный, поэтому мастеру будет довольно трудно найти подходящую заготовку для вытачивания элемента. В таком случае шкив можно сделать самостоятельно, а фланец для него заказать у мастерской.

Второй метод более сложный в исполнении. Для работы необходимо заранее подготовить лист фанеры, электрический лобзик, дрель и ручной фрезер. Порядок действия выглядит следующим образом:

1. В первую очередь вырежьте из фанеры заготовку подходящего диаметра;
2. Возьмите циркуль и нарисуйте на заготовке круг. В центре него проделайте отверстие;
3. При помощи электрического лобзика выпилите диск. При этом расстояние от края диска до крайней черты фанеры должен составлять примерно 2–3 см;
4. Чтобы придать вырезанному диску идеально круглую форму, закрепите в его центральном отверстии дрель с предварительно надетым на сверло болтом, и отшлифуйте заготовку при помощи мелкозернистой наждачной бумаги;
5. Далее сформируйте место, на котором будет натягиваться ремень. Сделать это очень просто при помощи ручного фрезера. Надежно зафиксируйте диск на верстаке при помощи саморезов, и выберите канавку для ремня, предварительно подобрав подходящую для работы фрезу;
6. После изготовления шкива сделайте замеры его посадочного места на валу мотора и просверлите внутри детали отверстие нужного диаметра.

Готовую деталь можно установить на мотоблок. При эксплуатации агрегата помните, что шкив из фанеры не сможет прослужить длительное время, поэтому регулярно проверяйте его на наличие повреждений или деформаций. При появлении первых дефектов немедленно замените шкив новым элементом. Изготовленную таким способом деталь можно устанавливать на мотоблоки Салют и Нева различных модификаций. Конструкция этих агрегатов позволяет монтировать шкивы, изготовленные из любых материалов.

Способы монтажа смесителей: как это делается

Многим людям часто приходится сталкиваться с необходимостью самостоятельной установки сантехники в доме. Несмотря на то, что к продаваемым устройствам прилагается инструкция по монтажу, подчас требуется дополнительная консультация опытного мастера. Поэтому в этой статье будут рассмотрены основные виды крепления смесителей. Фото 1. Монтаж смесителя — это проще, чем кажется.

Правильные способы монтажа смесителей на раковину отнимают не так много сил и времени как может показаться изначально. Современные устройства разрабатываются скорее с расчетом на то, чтобы его смог установить любой человек с минимальным опытом.

Перед тем как приступать к монтажу нового смесителя, необходимо обратиться к его инструкции, так как некоторые устройства требуют особенного подхода к установке и возможно понадобятся дополнительные инструменты. Но в стандартный комплект используемого инструментария обычно входят: разного вида отвертки; пассатижи; газовый, рожковый и разводной ключи; шестигранники; виниловая лента.

Выкручиваем приржавевший винт

Если вы не можете выкрутить приржавевший винт, то используйте следующие методы. К примеру, простучите резьбовое соединение молотком, при этом, с разных сторон подставляйте отвертку. За счет этого, в местах соприкосновения резьбы появляются микротрещины, которые значительно облегчают выворачивание винта. Если же вам не хватает сил для того, чтобы сорвать винт или же в работе отвертка прокручивается у вас в руках, возьмитесь за плоскую часть винта при помощи гаечного ключа. Подобный рычаг усилит переносимую на винт силу, благодаря чему у вас будет больше шансов сместить винт.

Помимо этого способа существуют и другие. К примеру, используйте паяльную лампу. Ею можно нагреть неподдающийся винт, а затем резко охладить его при помощи холодной воды. Из-за такого резкого температурного перепада в винте образуются микротрещины вдоль резьбы. Данный способ применим не к каждой детали, ведь температурное расширение и сжатие материала не позволит эксплуатировать его и дальше. Кроме того, не всегда вам сможет помочь паяльная лампа. Вместо нее можно использовать паяльник или промышленный фен. С их помощью можно быстро решить проблему с небольшими винтами.

Если винт все же не удается открутить, можно прибегнуть к следующему способу: залить его керосином, можно использовать скипидар. При вертикальном расположении винта сделайте для заливки бортик из пластилина или другого пластического материала. В образовавшуюся выемку залейте скипидар или керосин. Необходимо подождать около часа – двух и попробовать открутить винт. При необходимости повторить процедуру.

Более радикальным вариантом может быть рубка головки винта при помощи зубила. При этом часть винта с резьбой высверливается, конечно, если в этом есть необходимость.

Растворить ржавчину на старом болте можно и электрохимическим способом. К примеру, в ванночку из пластилина, которую необходимо сделать вокруг винта, положите немного цинка. Его необходимо залить небольшим количеством разбавленной серной кислоты. Спустя сутки вы с легкостью сможете выкрутить винт.
