Самостоятельная сборка стремянки из дерева

Сначала подготовим основные детали будущей стремянки. В первую очередь это основные стойки, как изображены на этом рисунке.

Вкручивайте саморезы максимально плотно, чтобы конструкция приобрела достаточную прочность.

Если вы все выполнили правильно, то в результате этой работы у вас появится половина стремянки, выглядящая примерно так:

Собрать вторую половину стремянки будет ещё проще. Это два длинных бруска, соединенных между собой набором реек. На рейки наступать не придется – они должны просто соединять бруски. Поэтому им не обязательно быть толстыми. Достаточно толщины в несколько десятков миллиметров, как видно на следующем рисунке. Для большей эстетичности можно сделать в брусках продольные пазы, либо найти готовые детали такой формы.

Теперь остается только соединить две половинки стремянки в единое целое. Но расслабляться не стоит – это очень ответственный и важный момент.

Берем подходящий шарнир и устанавливаем на стыке двух половинок. Теперь необходимо использовать самые длинные саморезы, какие есть под рукой. На шарнир будет приходиться довольно большая нагрузка, поэтому необходимо обеспечить максимально прочное его сочленение с брусками.

Кроме того, после установки шарнира, необходимо подобрать небольшую, но достаточно прочную доску для установки на первой половине стремянки – на неё вы будете класть инструмент и опираться во время работы.

Теперь у вас есть полноценная стремянка, с которой будет действительно удобно работать – в саду, в гараже или дома во время ремонта.

Самодельные стремянки сложной конструкции

Выше упоминались универсальные стремянки и трансформеры. Сделать самостоятельно их значительно сложнее, однако, если такое желание все же есть, стальной профиль для этой цели лучше не использовать. Для конструкций универсального типа оптимальным материалом будет алюминий, а небольшие трансформеры, превращающиеся в предметы интерьера, удобнее делать из тонких дюралевых трубок. Соединение используется болтовое, можно с анкерными, а не обычными гайками, во избежание самоотвинчивания.

По сути, даже ту стремянку, описание изготовления которой было приведено ранее, можно сделать универсальной, то есть превращающейся в приставную. Если сделать страховочный тросик съемным, одна секция по отношению к другой сможет поворачиваться на 270°, то есть возможно положение, когда все опоры окажутся в одной плоскости. Если разложить лестницу и наварить на внешних сторонах ее ног в районе колена мощные засовы, так, чтобы задвижка была на одной секции, а приемная скоба – на другой, получится надежная фиксация. Останется только при необходимости повернуть одну секцию на 180°, щелкнуть засовами, и у вас в руках будет длинная приставная лестница.

Разнообразие моделей

Мастера утверждают, что из профильных труб можно изготовить конструкцию любой формы. Однако сам конструктив всегда состоит из ступеней и опорной системы, которая реализуется в следующих видах:

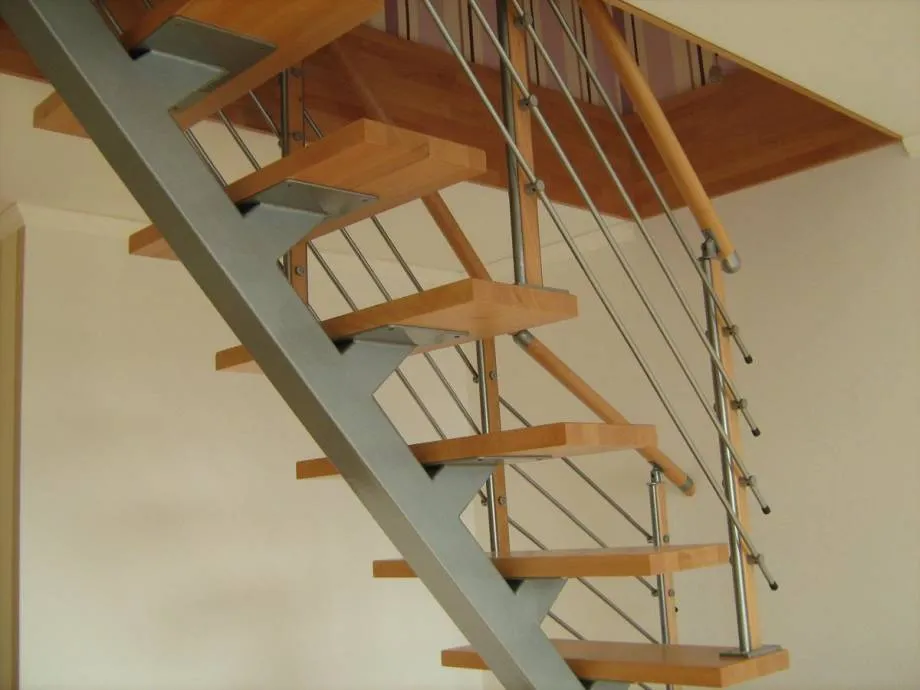

• Косоур. Каркас, на который ступени опираются сверху. Косоур бывает прямолинейный или ломаный (ступенчатый), а также одинарный (центральный) или двойной.
• Тетива. Каркас, на котором ступени закрепляются торцевой частью.

Если рассматривать форму металлопрофильных лестниц, то обнаружатся следующие разновидности: маршевая, винтовая, приставная модель и стремянка.

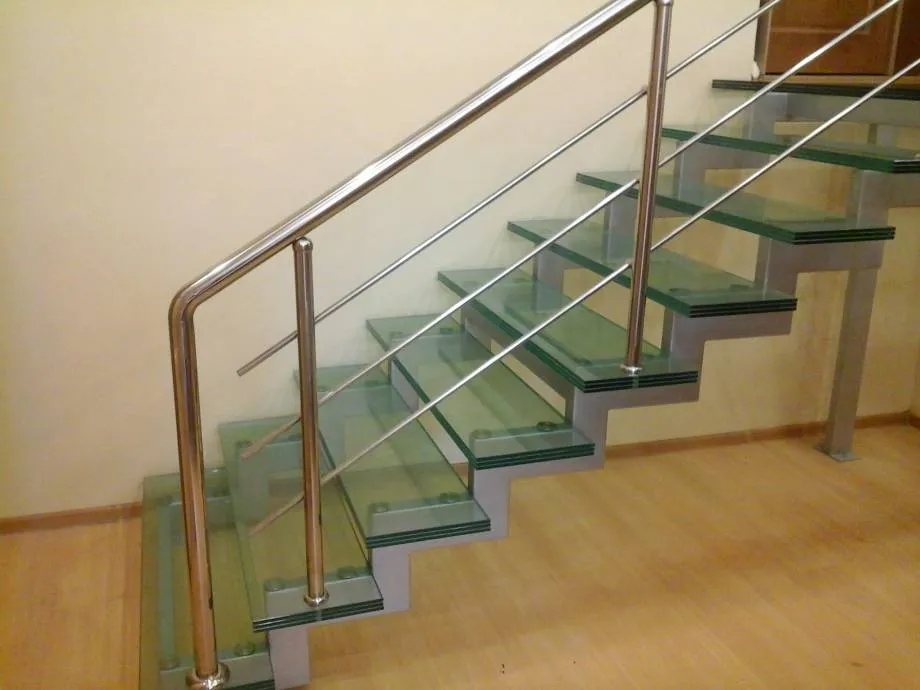

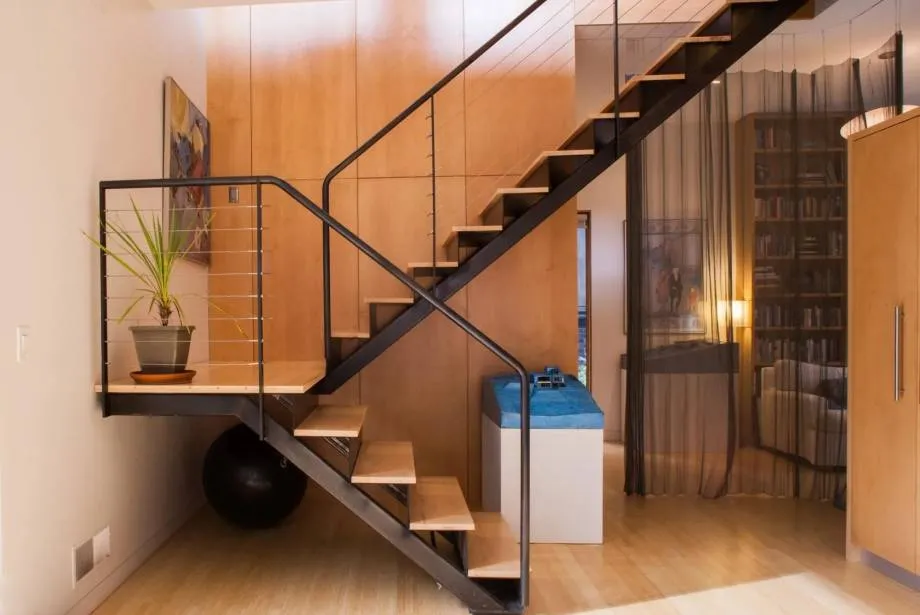

Маршевая

Маршевая конструкция включает один или несколько пролетов (маршей), связанных поворотным элементом. В роли поворотных элементов выступают горизонтальные площадки или забежные ступени (ступени с непараллельными краями). Маршевые лестницы обладают следующими особенностями:

• Конструкции относятся к наиболее удобным и функциональным вариантам. Они часто встречаются в частном жилье, так как проектировать их несложно, а монтаж не занимает много времени.
• Для обустройства им нужна большая площадь. Использование площадки делает каркас более прочным, а пользование лестницей – более удобным. Выбор забежных ступеней несколько экономит площадь, но при этом увеличивает риск травматизма.
• Если необходимо уменьшить занимаемую конструкцией площадь, марш можно сделать более крутым (увеличить угол подъема). Необходимо помнить, что такое решение сделает лестницу менее удобной.
• Изделия из профтрубы могут опираться на один или два-три параллельных косоура, поворотную площадку изготавливают из дерева.

• Под одномаршевой лестницей достаточно места, чтобы обустроить систему хранения, зону отдыха или уголок для домашнего питомца.
• Если позволяют архитектурные особенности планировки, маршевую конструкцию можно разместить вдоль стены, в этом случае поворотный элемент будет находиться между углами двух стен. Сооружение получится более надежным и займет минимум места.

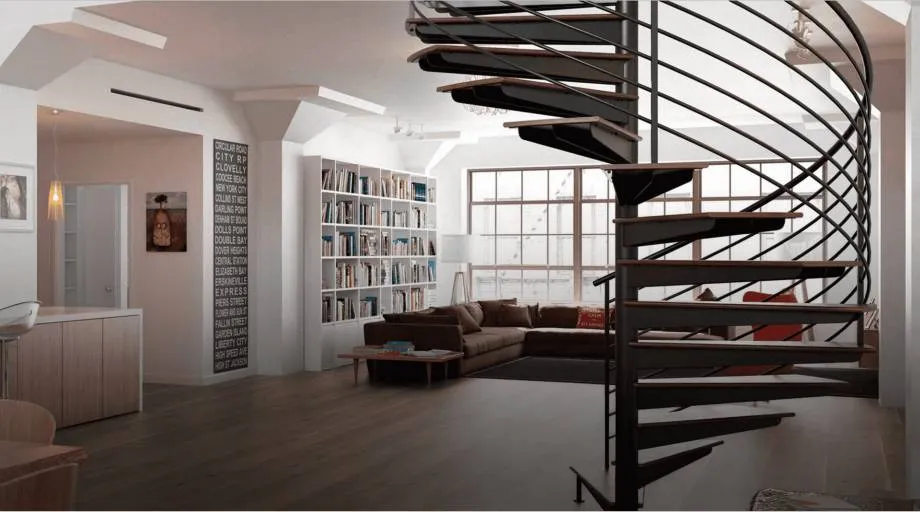

Винтовая

У винтовой лестницы всегда есть центральная опорная стойка, на которую приходится основная нагрузка. Второй, внешней опорой лестницы из трубы служит спиральный косоур. Ступени имеют неправильную форму: одна боковая сторона узкая, другая – широкая. Для монтажа ступеней используется веерный способ: узкий край крепится к центральной трубе, а широкий – к спиральному косоуру.

Такое интерьерное решение обладает двумя важными преимуществами. Во-первых, оно имеет оригинальный внешний вид, а во-вторых, оно экономит место (при одинаковой ширине ступеней винтовая лестница занимает в 1,5 раза меньше места, чем маршевая).

Однако спиральные конструкции трудно назвать популярными по следующим причинам:

• Труднее разработать проект и сделать расчет, да и монтаж будет более кропотливым, чем традиционной маршевой модели.
• Она не так удобна в эксплуатации. По ступеням труднее передвигаться, особенно с занятыми руками, сложнее разминуться с другим человеком, по ней невозможно поднять на второй этаж громоздкую мебель или бытовую технику.

Компромиссным решением может стать поворотная лестница (с забежными ступенями), сочетающая черты двух предыдущих вариантов. Она выглядит эстетично и удобна в эксплуатации, но для ее сооружения также нужны специальные знания и навыки.

Приставная

Приставной называют конструкцию, которая нуждается в дополнительной опоре, чтобы быть устойчивой. Инвентарь, без которого не обходится ни одно частное хозяйство, является самым простым для изготовления вариантом. Лестница состоит из двух опорных балок и ступеней; ширина ступеней лежит в промежутке 35-50 см, высота редко превышает 2,5-3 м.

Приставная лестница из профильной трубы тяжелее деревянной, но зато она прослужит намного дольше. Для защиты от скольжения на опоры одевают резиновые или пластиковые наконечники.

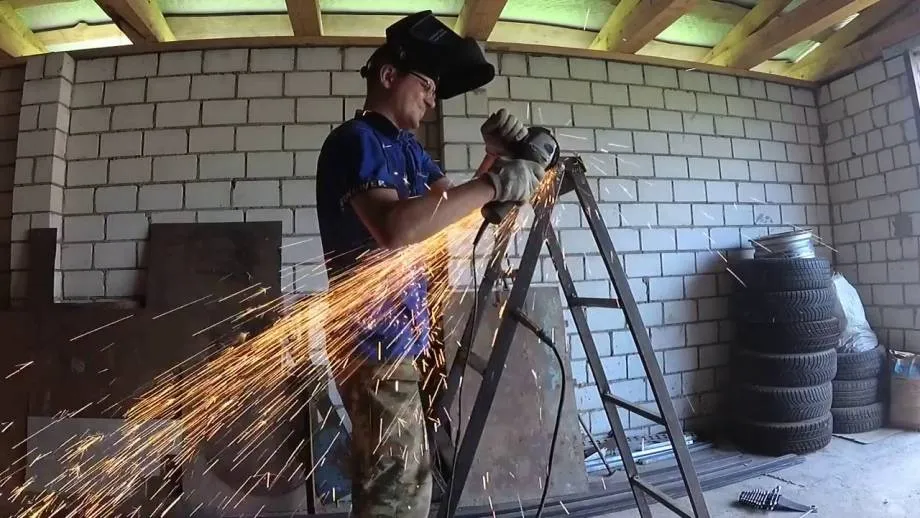

Стремянка

Еще один мобильный вариант, отличающийся большим комфортом использования и способностью раскладываться. В рабочем состоянии стремянка напоминает букву «Л». Ступени могут быть только с одной или с двух сторон (одно- или двустороннее восхождение), для жесткости между сторонами крепится площадка-стопор.

Чем больше угол раскрытия в рабочем состоянии, тем более устойчивой (и надежной) будет изделие. Чтобы изготовить стремянку понадобится дополнительное приспособление – шарнирный механизм.

Металлическая лестница приставная: разновидность конструкции

Каких только вариаций приставных лестниц не было за это время. Преимущественно их делали из дерева. Деревянные доски – наиболее легкий материал для строительства приставных лестниц. Наверное, ни один дом не обходится без хотя бы маленькой деревянной приставной лестницы. Но дерево со временем портиться, а хранить такую лестницу в частном доме затруднительно. В квартире вообще ее некуда девать.

Металлические приставные лестницы могут отличаться по длине, ширине, типу материала и цене

Первыми металлическими лестницами были лестницы из стали. Изготавливались они путем сваривания между собой боковин лестницы и перекладин. И все бы хорошо, но вот только такая лестница является очень тяжелой. Переставить ее с места на место под силу только взрослому мужчине. В последнее время на смену тяжелым лестницам из стали пришли лестницы из алюминиевой профильной трубы.

Разновидности алюминиевых лестниц:

• Приставные односекционные лестницы;
• Двухсекционные раскладные лестницы;
• Трехсекционные выдвижные лестницы;
• Телескопические лестницы;
• Четырехсекционные шарнирные лестницы-трансформеры.

Благодаря легкому пустотелому металлу алюминиевые лестницы удобны в использовании. А благодаря тому, что многие из них имеют складные конструкции, они еще и легки в хранении и транспортировке. Наиболее распространенным вариантом являются приставные лестницы алюминиевые.

Конструкции из древесины

Первое, что необходимо сделать — разработать чертежи будущей конструкции из дерева. Надо четко представлять, какой вид будет иметь стремянка, определить ее конфигурацию, основные параметры. Во время работы над чертежами также определяются с выбором крепежа и материалов, которые понадобятся для изготовления лестницы.Полноценный трансформер из древесины, как правило, не делают.

Пример чертежа стремянки

Для тетивы деревянной стремянки используются брусья (примерно 5х5 см), для ступенек — доска (толщиной 3-4 см).Необходимо выполнить разметку и отрезать балки-тетивы необходимой длины. Они должны соответствовать высоте вашей лестницы.

После того как Вы отрезали нужной длины балки, можно приступать к изготовлению ступеней

Следующий этап — изготовление перекладин (ступенек). Количество ступеней рассчитывается с учетом общей высоты стремянки и оптимального расстояния между перекладинами.Стандартным при подъеме/спуске считается шаг равный 35 см, примерно такое расстояние должно быть между ступенями. Стоит учесть, что почти все модели стремянок имеют особенность: они сужаются от низа к верху. Длина первой (нижней) ступеньки должна быть примерно 65 см, верхней — не более 35 см. Корректировать размеры ступеней придется по ходу изготовления стремянки. После подготовки ступенек необходимого размера, их желательно пронумеровать с обратной стороны.

Стремянка будет более устойчивой, если низ будет более широким чем верх

Если в конструкции лестницы предусмотрена дополнительная площадка, то ее изготавливают из такого же материала, что и ступеньки. Вторую половинку стремянки (опорную) собирают также, только вместо ступеней для усиления прочности используют перекладины, прибитые поперек или по диагонали (тут возможны разные варианты).

Один из вариантов крепления второй половины стремянки

Для надежного соединения всех деталей деревянной конструкции используют болты, а для обеспечения подвижности ее частей — шарниры, для фиксации положения — распорные механизмы или ограничители.

В большинстве случаев, две половины стремянки соединены шарнирами

Ограничитель нужен для того чтобы ножки стремянки не разъехались

Начинают монтаж с соединения тетивы и перекладин. Для этого в торцы, в местах крепления ступеней, вкручивают саморезы. Все стыки необходимо обработать столярным клеем. Ступени должны быть параллельны плоскости пола, когда лестница разложена. Если у лестницы есть площадка, то монтируют дополнительную опору. Подвижные половинки стремянки соединяются шарнирами. Необходимо предусмотреть ограничитель хода. Закрепляют его на двух торцах. Ограничитель обеспечивает устойчивость и надежность конструкции из дерева. Изготовление деревянной стремянки своими руками https://www.youtube.com/watch?v=OQCVncE4KL0Если ступени крепятся на клей, то для увеличения прочности конструкции тетивы стягиваются металлическими прутьями. Их располагают под ступенями: снизу (под первой ступенью), в середине, сверху (под верхней ступенью).

Металлические прутья нужны для того, чтобы стремянка была более прочной

Для защиты от гниения деревянные элементы стремянки необходимо покрыть антисептическим составом, создающим водоотталкивающую пленку. Можно также покрыть изделие лаком, не затрагивая при этом металлические части конструкции.

Раскладной стул-стремянка своими руками

Складывающаяся модель изготавливается несколько сложнее, чем предыдущий вариант, но при этом имеет более изысканный вид и при необходимости может трансформироваться в обычный стул.

Фигурные элементы вырезаются по лекалам. Кромки обрабатываются с помощью наждачной бумаги. Подвижная часть соединяется с неподвижной при помощи рояльных петель. Имея определенные навыки и терпение, Вы сможете сделать своими руками подобную конструкцию.

Еще одной альтернативой может стать конструкция, состоящая из табурета и подвижного модуля, который в сложенном положении спрятан под сиденьем. Модуль состоит из двух ступеней и выдвигается с помощью направляющих, по тому же принципу, что и выдвижные ящики. Детали данной лестницы показаны на рисунке 10.

Стул-лестница состоит из следующих элементов:

• 4 ножки 10×72,5 см;
• 2 верхние проножки 3,8×18 см;
• 2 нижние проножки 10×42 см;
• 2 верхние царги 12,5×34,5 см;
• 1 нижняя царга 10,5×34,5 см;
• верхняя ступенька 27×25 см.

Все детали имеют толщину 19 мм. Для изготовления боковых накладок понадобится 2 листа фанеры толщиной 3 мм с размерами 17×25 см.

Выдвижной модуль состоит из следующих элементов:

• 2 средние ножки шириной в 10 см и длиной в 47 см и две малые ножки шириной в 10 см и длиной в 21,5 см;
• 2 проножки ступеней шириной в 10 см и длиной в 40 см;
• 2 передние царги ступеней шириной в 9 см и длиной в 22 см;
• 1 задняя царга ступенек шириной в 10,5 см и длиной в 30 см;
• 2 ступени шириной в 18 см и длиной в 29,8 см.

Все детали имеют толщину 19 мм.

Для изготовления стул-лестницы также понадобятся:

• направляющие — 2 комплекта, каждая длиной по 31 см;
• крепежные детали: шпонки, шканты, шурупы;
• наждачная бумага;
• клей, шпатлевка, краска или мебельный лак.

Необходимо запастись и инструментами: ножовкой, лобзиком, рубанком, дрелью, шлифовальной машинкой и струбцинами.

Сначала из предварительно отшлифованных заготовок шириной 10 см выпиливаются ножки, как показано на чертеже ниже.

Затем вырезаются проножки и фанерные накладки.

Далее, в зависимости от выбранного типа креплении, необходимо выбрать пазы для шпонок либо высверлить отверстия для шкантов и соединить средние ножки. Место соединения срезается под небольшим углом. Углы ножек скругляются, что поможет избежать их скалывания.

Выпиливаются царги, при этом их верхние торцы необходимо скосить под углом в 80°. Выпиливаются и все ступеньки, после чего их ребра слегка скругляются. На нижней ступеньке необходимо сделать угловые вырезы 3,8 на 3,8 см, как показано на рисунке 10.

Когда все детали готовы, табурет-стремянка своими руками собирается с использованием шкантов и шурупов без применения клея. Это необходимо для выявления и исправления возможных огрехов. Сборка производится в следующем порядке:

1. большие ножки соединяются с верхними проножками с помощью шурупов;
2. прикрепляются верхние царги и нижняя царга и монтируется верхняя ступенька;
3. собираются попарно средние ножки, проножки крепятся на внешнюю сторону каждой пары. Получившиеся узлы соединяются царгами;
4. маленькие ножки крепятся шурупами к проножкам и соединяются царгой. Укрепляем оставшиеся 2 ступени.

Если все действия выполнены правильно, у вас должны получиться две части табурета. Теперь необходимо установить их так, как они будут соединяться, и к внешней стороне подвижных проножек прикрепить направляющую, причем ее задние торцы должны располагаться на том же уровне, что и задние кромки проножек. Весь процесс крепления выдвижного механизма показан на рисунке.

Чтобы избежать перекоса, устанавливаем в одну линию передние кромки подвижных ступеней, после чего полностью вытягиваются в паз проножек и закрепляются свободные части направляющих.

Проверяем, насколько четко работают все подвижные части табуретки, при необходимости вносим коррективы. Когда все окончательно подогнано, табурет разбирается и собирается вновь уже с использованием столярного клея.

Готовое изделие покрывается прозрачной шпаклевкой. После того, как она высохнет, наносится 3 слоя лака. Накладки из фанеры окрашиваются, после чего функциональный и эстетичный табурет-лестница полностью готов к эксплуатации.

Как сделать лестницу своими руками. Выбираем материалы

Основные этапы изготовления лестницы

Рассмотрим основные принципы изготовления лестницы на примере деревянной конструкции на косоурах. Прежде чем начать проектирование, необходимо уяснить, что любые, даже незначительные ошибки и неточности в расчетах могут привести к серьезным проблемам, которые возникнут при монтаже, поэтому к каждому этапу следует относиться крайне внимательно. Наша будущая лестница будет состоять из трех основных элементов: ступеней, поручней и косоуров.  На начальном этапе проектирования нужно выполнить все необходимые расчеты конструкции.

Расчет ширины и высоты ступеней

Для расчетов размеров ступеней обычно используют формулу 2А + Б = 64см, где А — это ширина, а Б — высота. Типичная высота ступеней составляет от 140 до 170мм. Измеряем высоту будущей лестницы и делим на предполагаемое значение высоты ступеней.

Предположим, она составляет 240см, а желаемая высота ступеней — 17см. Делим полученное значение на высоту ступеней 240/16=15 и округляем результат до целой части, следовательно, наша будущая лестница будет состоять из 15 ступеней. Теперь определяем точную высоту ступеней, для этого делим высоту всей лестницы на количество ступеней: 240/15=16см. Ширину находим по формуле, используя значение высоты, получаем 24см. Можно также воспользоваться таблицей.

Выступ (часть ступени, нависающая над подступенком) должен быть не более 3-4см. Чем больше высота подступенка, тем уже сама ступень, однако ее ширина не должна быть меньше высоты. Наиболее оптимальная ширина ступеней должна соответствовать сорок второму размеру обуви (29-30см.)

При расчете лестницы также необходимо учесть расстояние между ступеньками и расположенными над ними объектами (потолком, балками, балконами и т.д.). Она должна быть не менее 1.9-2 метров.

Горизонтальный размер лестницы определяется следующим образом: ширина ступеней умножается на их количество, при этом следует учесть, что в качестве первой ступени служит поверхность пола, поэтому в нашем случае расчет будет выглядеть следующим образом: 13×24=312см.

Если высота лестницы получается достаточно большой, вы можете сделать площадку. Такие площадки рекомендуется делать через 7-8 ступеней. В том случае, когда необходимо спроектировать лестницу с определенным количеством ступеней, можно уменьшить их высоту для того, чтобы сделать площадку.

Изготовление косоуров

В качестве материала для изготовления косоуров можно использовать сосновую доску шириной 40мм. Изготовьте лекало, точно повторяющее размеры профиля ступеней и нанесите разметку на приготовленные доски. Затем выпилите зубцы при помощи ножовки или электрического лобзика. В тех местах, где подступник стыкуется со ступенью, необходимо срезать угол. Сделав один косоур, можно использовать его в качестве шаблона для остальных. Поскольку от косоуров зависит прочность, безопасность и долговечность лестницы, не стоит экономить на их количестве, а также на качестве материала, из которого они изготовлены. Доски должны быть без сучков и каких-либо признаков деятельности насекомых. Продумайте способ крепления косоуров. Для достижения необходимой прочности, как правило, достаточно 3-4 косоуров.

Монтаж ступеней и перил при изготовлении деревянных лестниц своими руками

Ступени могут крепиться как непосредственно к косоурам, так и при помощи дополнительных деревянных элементов — кобылок. Отмерьте и вырежьте из дерева необходимое количество ступеней и подступенек, при этом не забудьте учесть выступ. Ступени крепятся при помощи гвоздей или саморезов.

Конструкция с использованием треугольных кобылок является более надежной. Кобылки крепятся с использованием шкантов, для которых предварительно делаются пазы. Наиболее прочная конструкция получается с использованием кобылок сложной формы, при этом на косоурах делается специальный вырез. Соединение элементов лестницы осуществляется при помощи клея и саморезов.

После того как ступени готовы, к ним можно прикрутить балясины перил. Для того чтобы защитить дерево от влияния разрушающих факторов (сырости, плесени вредных насекомых), на него необходимо нанести лакокрасочное покрытие.

Сделать деревянную лестницу своими руками в принципе не так уж и сложно. Все, что вам для этого понадобится, — это качественная древесина, необходимый инструмент и немного терпения. Перед тем как приступить к работе, тщательно продумайте все нюансы будущей конструкции и несколько раз проверьте предварительные расчеты.

Винтовая лестница своими руками

Как правильно выбрать сечение профильной трубы для приставной лестницы

Любая лестница, которую мы покупаем или изготавливаем своими руками, должна отвечать, прежде всего, двум качествам – она должна быть полезной и удобной. Отсутствие хотя бы одного из этих качеств делает лестницу неполноценной.

Приставные лестницы отлично подходят как для профессионалов, так и для рядовых пользователей

Наиболее приемлемое сечение профильной трубы, применяемой для изготовления лестницы приставной это 40х40 мм или 40х60 мм.

Обоснования для применения вышеуказанного профиля:

1. Лестница должна быть прочной. Труба сечением менее 40 мм не обеспечит прочность конструкции.
2. Лестница должна быть не очень громоздкой. Труба сечение большим, чем 40х60 мм будет огромной и неудобной. Передвигаться по ней будет не удобно. Нога человека будет цепляться за выступающие углы.
3. Массивная лестница очень тяжелая, и ее применение сводится к определению стационарной приставной лестницы.

Поэтому наиболее приемлемым материалом для изготовления лестницы приставной есть профильная труба сечением 40х40 мм, или 40х60мм.

Строим классический вариант стула-стремянки

Для того чтобы сделать стул стремянку трансформер своими руками точно по чертежам, потребуется минимальный комплект электроинструментов:

• Электролобзик с комплектом пил по дереву;
• Ручной электрофрезер с концевыми фрезами на 25 мм и 30 мм;
• Сверлильный станок или дрель с приспособлением для точной вертикальной сверловки;
• Полировальный аппарат с насадкой по дереву;
• Шуруповерт;
• Комплект столярных струбцин.

Так как данная конструкция, кроме функций лестницы, будет также использоваться в качестве предмета мебели, лучше всего подобрать схему с элементами резьбы и декора.

В большей части стулом-стремянкой будут пользоваться, как предметом мебели, поэтому имеет смысл сделать его максимально красивым и привлекательным. В данном случае декоративные элементы практически не используются, на боковинах выполняются окна – выборки, для того чтобы сделать конструкцию легче и придать ей более изящный вид.

Конструктивно каждая часть стула-стремянки состоит из двух боковин, между которыми вклеены четыре поперечные ступеньки. Одна из ступеней выполняет функцию сиденья, остальные используются только для подъема по лестнице.

Первоначально потребуется перенести контуры боковых стоек стула стремянки на доски. Это можно сделать двумя способами. В первом случае контуры переносятся с помощью прорисовки линий с помощью копировальной бумаги. Второй способ позволяет сделать работу намного быстрее — можно просто распечатать контуры деталей будущего стула-стремянки и наклеить бумагу на деревянную заготовку.

На первом этапе нужно сделать продольные пазы или пропилы на каждой боковине большой и малой частей стула-стремянки, как на фото. Пазы необходимо сделать по двум причинам, во-первых, они будут необходимы при дальнейшей обработке заготовок. Во-вторых, в пазы будут вставляться дощечки ступеней. Если сделать крепление ступеней только на саморезах, жесткость стула-стремянки будет очень небольшой, и вся конструкция быстро развалится под весом человека.

Далее сверлом и фрезой нужно сделать несколько сквозных отверстий, лучше всего в угловых точках внутренних контуров. Это нужно сделать, чтобы иметь возможность вырезать электролобзиком выборки по ажурной резьбе.

Вслед за внутренними контурами таким же способом вырезаем наружные линии боковин. После того как были вырезаны все четыре боковины, две для большей части стула-стремянки и две заготовки – для меньшей, потребуется сделать калибровку размеров, как на видео

https://youtube.com/watch?v=oQq1OMXHA1Q

Для этого две боковые заготовки складываются попарно и обрезаются на фрезере. Это позволяет сделать оба элемента стула–стремянки абсолютно идентичными по форме и размерам. Заодно снимаем фаски, заусенцы, обрабатываем поверхность шлифовальной и полировальной насадкой.

Ступени для стула–стремянки лучше всего сделать из дубовой доски, толщиной 15-20 мм. Для большой поворотной части стула нужно будет сделать три ступени, все три разного размера. Для меньшей стационарной части потребуется вырезать две ступеньки, и тоже разного размера. Вырезанные в размер заготовки ступенек аккуратно склеиваются с боковинами. Для этого нужно промазать места склейки столярным или эпоксидным клеем и вставить заготовки в пазы. Чтобы выдержать геометрию стула-стремянки, склейку лучше всего сделать с фиксацией в столярных струбцинах.

После того как клей высох, в обязательном порядке ступени стула-стремянки усиливают столярными саморезами. На этом этапе у нас получились две небольшие конструкции, одна похожа на короткий стул, вторая — на табурет. Чтобы сделать из них полноценную раскладную лестницу-стремянку, нужно соединить две части мебельной или рояльной петлей.

Внимание! Чтобы при пользовании вертикальная нагрузка на стул-стремянку не деформировала и не отрывала крепление петли, в конструкции используют специальные упорные штифты

Последним элементом стула является спинка. Ее нужно сделать и установить на стул стремянку в обязательном порядке. В противном случае передние опоры лестницы будут неустойчивыми и достаточно быстро выйдут из строя.

Стул-стремянка практически готов к работе, нужно сделать наружную отделку морилкой или лаком.

Получилась симпатичная конструкция, которую можно не прятать, а наоборот, установить на кухне или в прихожей, где всегда есть работа для таких устройств.

Лестница раскладная

Чтобы сделать раздвижную лестницу, нам необходимо по изложенной выше инструкции изготовить 2 идентичных переносных лестницы, а затем скрепить их дверными навесами и установить на верхней ступени площадку. Единственное отличие между конструкциями, первая ступень второй лестницы, должна начинаться не с 35см, а с 20см, при этом все остальные ступени также сместятся вниз на 15см. Если мы захотим разложить лестницу в длину, это позволит сохранить размер шага 35см в месте соединения лестниц. Чтобы изготовить лестницу стремянку своими руками вам понадобятся:

• Набор материалов для легкой переносной лестницы, в двух экземплярах
• Дверные навесы продолговатые, 2 шт.
• Фанера 34х50
• Болты м6 длина 75мм, 4 шт.
• Болты м6 длина 50мм, 2 шт.(гайки 4шт.)
• Болты длиной большей чем толщина фанеры, 5 шт.
• Саморезы 55мм, 4 шт.
• Уровень
• Уголок мебельный продолговатый, 2 шт.
• Уголок мебельный z-образный, 1шт.

Скрепление дверными навесами

Для того, чтобы превратить нашу лестницу из бруса в стремянку, необходимы крепления, которые свяжут две лестницы в одну. На эту роль обычно берут специальный кронштейны, но так как мы изготавливаем лестницу из подручных материалов, мы выберем более доступный вид крепления, а именно дверные навесы. Если вы собираете лестницу на даче своими руками, поищите в сарае, там наверняка можно найти эту деталь, а если нет, ее можно приобрести в любом строительном магазине или на рынке.

В идеале, это должен быть навес продолговатый, шириной не более 4 см, длиной крепления не менее 6см. В навесе необходимо просверлить или расточить отверстия под болты. Далее лестницы складываем верхушками друг к другу и прикладываем дверные навесы таким образом, чтобы после складывания лестницы они были внутри треугольника. На балках лестниц делаем отметки в тех местах, где навесы будут крепиться болтами. В отмеченных метках сверлим отверстия под диаметр болтов. Далее вкручиваем саморезы, вставляем болты 75мм и с обратной стороны надеваем на болт сначала шайбу, затем закручиваем гайки. Ваше крепление готово.

Установка площадки

В конструкции лестницы, которую мы будем использовать, площадка будет играть роль не только подставки. Чтобы лестница не разъезжалась ее необходимо как-то закрепить. Для этого мы на нашу опорную площадку установим специальное крепление, которое будет предотвращать конструкцию от расхождения.

В качестве площадки, можно взять кусок фанеры подходящего размера, или сделать ее из дерева на даче. Также подойдет сиденье от старого стула. Ширина площадки должна быть 34см. Берем уровень и ставим его на самую верхнюю ступень одной из лестниц, а на другой по уровню делаем пометку, куда при помощи уголка будет крепиться площадка. Повторяем процедуру с противоположной стороны.

К отметке прикладываем уголок и засверливаем отверстие под болт, который будет скреплять лестницу с уголком.

Чтобы наш уголок был подвижным, необходимо сначала с наружной стороны лестницы вставить болт 55мм, а с внутренней, сначала шайбу, затем вкручиваем гайку, затем надеваем сам уголок и еще одну гайку, но не зажимаем ее до упора. Таким образом, уголок располагается между двумя гайками, тем самым он имеет возможность вращаться вокруг оси болта. С другой стороны лестницы крепим уголок тем же способом.

На верхнюю часть уголка устанавливаем фанеру и делаем отметку под отверстия для болтов, которые будут скреплять фанеру и уголок. Отверстия сверлим под диаметр болтов, а сверху площадки, откуда мы будем вставлять болты, отверстие делаем по диаметру шляпы болта, таким образом, чтобы болт вошел впотай и в дальнейшем не выступал на поверхности. Закрепляем при помощи болтов и гаек уголки и площадку.Остался финальный штрих, сделать крепление площадки к противоположной ступени.

Крепление верхней площадки

Если мы не хотим, чтобы наша лестница разъехалась, нужно создать механизм который будет препятствовать расхождению лестниц. Существует множество вариантов таких креплений, но в нашей модели мы будем использовать верхнюю площадку. Для этого нам понадобится z-образный уголок, как показано на картинке Рис.3.

Рис.3

Если у вас такого нет, можно попытаться выгнуть необходимую форму из обычного. Задача этого уголка быть крюком и цепляться за верхнюю ступень лестницы. Крепится он будет болтом к площадке. По принципу крепления предыдущих уголков, крепим z-образный по центру площадки так, чтобы при его повороте вокруг болта, он цеплялся за верхнюю ступень.

Это, во-первых, не даст площадке переворачиваться, во-вторые не позволит лестнице разъехаться, лестница стремянка из дерева готова.
