Неисправности динамометрических ключей

Датчик температуры охлаждающей жидкости

ДТОЖ расположен под впускным патрубком, между первым и вторым цилиндром. Основная задача – передача температурных показателей в режиме онлайн ЭБУ. Соблюдение градуса необходимо для качественного воспламенения топливовоздушной смеси в момент зажигания при старте силового агрегата.

ДТОЖ – это терморезистор с отрицательным коэффициентом температуры. Сопротивление снижается при повышении градуса. При неисправности на центральной консоли приборов сигнализирует индикатор.

Датчик температуры поступающего в цилиндры воздуха

ДТПЦ – установлен в торцевой части впускного трубопровода. Воздуховод размещен над крышкой клапанов. Назначение механизма аналогично предыдущему ДТОЖ. Неисправность (нестабильная работа) сигнализируется на приборной панели.

Часто в процессе движения пропадает холостой ход, автомобиль глохнет, нестабильно работает под нагрузкой. Одна из распространенных причин – неисправность ДМРВ датчика массового расхода воздуха. От неровной дороги, вибраций колодка с проводами отходит от контактной платы, что и является причиной.

Что такое динамометрический ключ и для чего предназначен

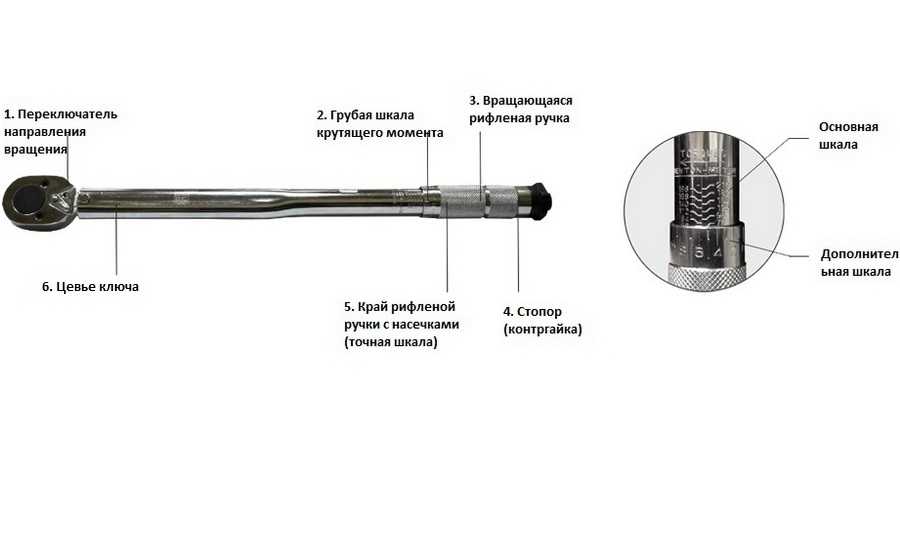

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке. Динамометрический ключ — это устройство для затягивания болтов или гаек с определённым моментом силы, измеряемым в Ньютон-метрах (Нм). Он делает возможным соблюдение требований по качеству сборки того или иного механизма, узла или соединения. Недостаточно плотный контакт деталей способен вызвать утечки газов или жидкостей, ослабление элементов механизма, нарушения в работе или выход из строя всего агрегата. Чрезмерное усилие, превышающее предел прочности материала, создаёт опасность разрушения соединительных элементов или самой детали, срыву резьбы или отрыву головки болта, что потребует сложного ремонта.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах. Один ключ может быть использован для нескольких размеров крепёжных элементов. Вне зависимости от типа конструкции, динамометрические ключи имеют основные элементы:

Трещотка (съёмная насадка).
Гнездо для установки сменных насадок с фиксатором.
Корпус, содержащий пружинный механизм.
Установочная шкала или измерительный элемент.
Фиксатор установки момента.
Рукоять.

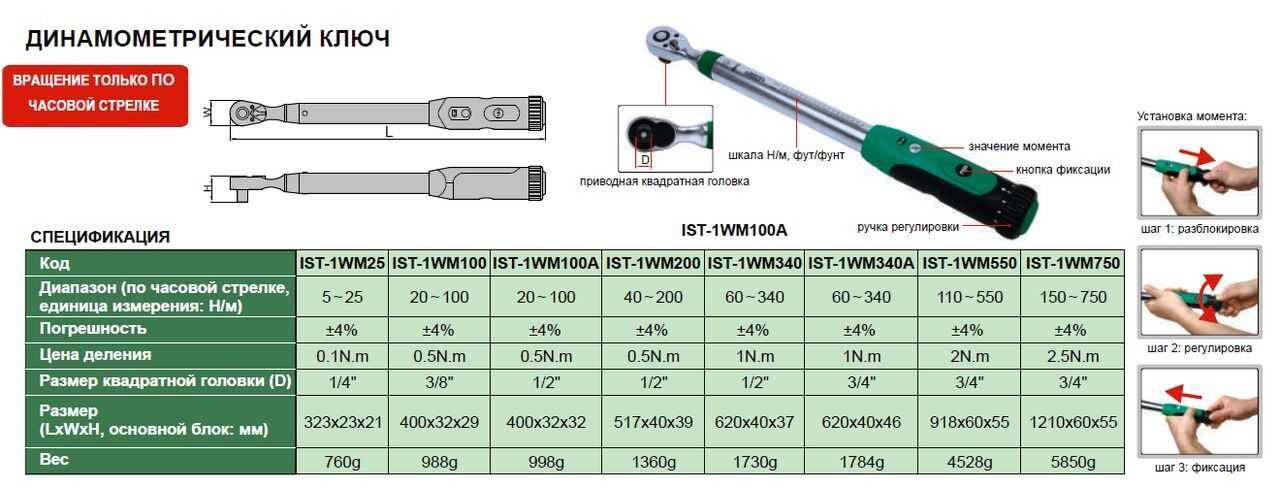

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

Тип индикации.
Предельная величина допустимого усилия.
Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

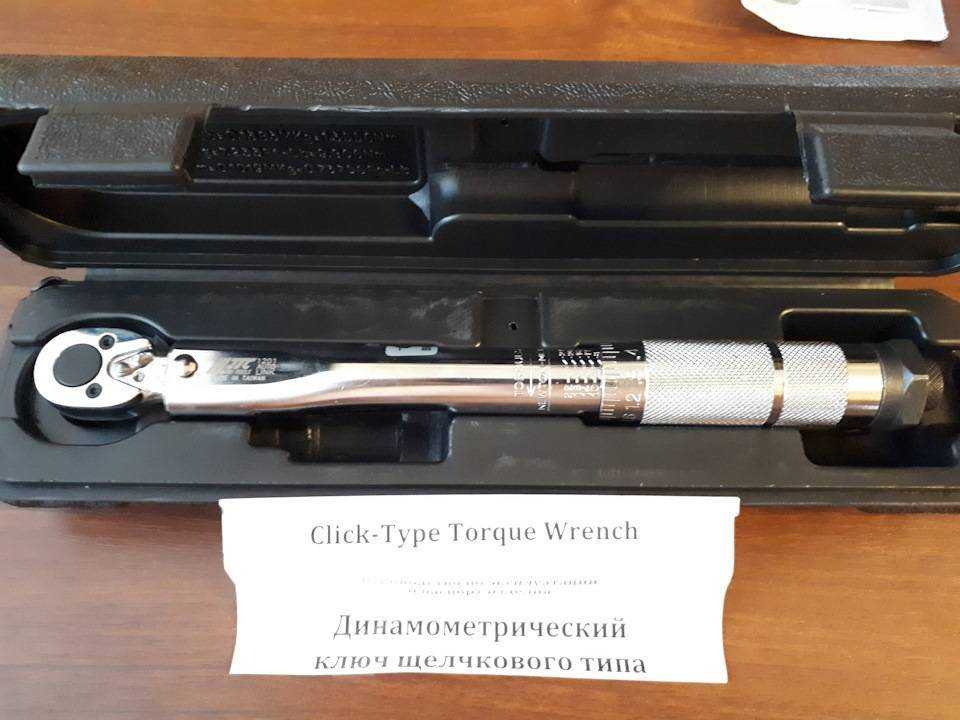

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Виды динамометрических ключей

Ключи могут быть нескольких видов в зависимости от принципа работы, устройства пружинного механизма, качества, производителя и стоимости изделия. Все ключи можно разделить на следующие основные категории:

Индикаторного, либо стрелочного типа — содержат на корпусе динамометр со стрелочным циферблатом, что очень просто для определения усилия, а также данный инструмент имеет относительно низкую стоимость, потому что в нём нет сложных цифровых устройств. Прибор имеет и минус — при определении усилия он даёт погрешность до 6-8 % от точных показаний.
С электронным индикатором — принцип работы и конструкция прибора практически та же самая за исключением того, что в нём цифровая круглая шкала заменена электронным дисплеем. Прибор даёт более точные измерения, и суммарная погрешность не превышает 1 %, однако в то же время он стоит дороже и в случае падения может быстро разбиться.
Щелчкового типа. Этот инструмент имеет градуированную рукоять с бегунком, регулируется небольшим усилием руки, при каждом из которых раздаётся характерный звук. Погрешность данного прибора не превышает 4 %, что гораздо ниже, чем у индикаторного ключа, но больше, чем при использовании электронного изделия. По цене данный ключ находится в среднем диапазоне и является наиболее популярным.

Электронный ключ
Важно!
При выборе ключа владельцу авто или мастеру нужно знать, для каких целей он ему нужен. Мастерам шиномонтажа слишком точное усилие знать не нужно, в отличие от механиков на СТО, имеющих дело с гидравликой автомобиля или ремонтом электронных систем

Варианты самодельных динамометрических ключей

Для начала вспомним школьный курс физики. Измерение крутящего момента производится в ньютонах на метр. Не вдаваясь в формулы, практически это означает: 10 Н.м. – равно усилию в 1 кг, приложенному к рычагу длиной 1 метр.

Этот метод далеко не нов: владельцы автомобилей ВАЗ и УАЗ, при ремонте редуктора заднего моста, пользовались методичкой, разработанной еще при СССР.

Популярное: Какой подкатной домкрат выбрать на 2 т или 3 т?

Гайка хвостовика, которая сжимала обоймы конических подшипников, затягивалась со строго дозированным усилием. Момент контролировался с помощью домашнего динамометра, а при его отсутствии – «точный» измерительный прибор делался из безмена.

По сути, это и есть прообраз самодельного динамометрического ключа. Только в качестве рычага используется фланец полуоси.

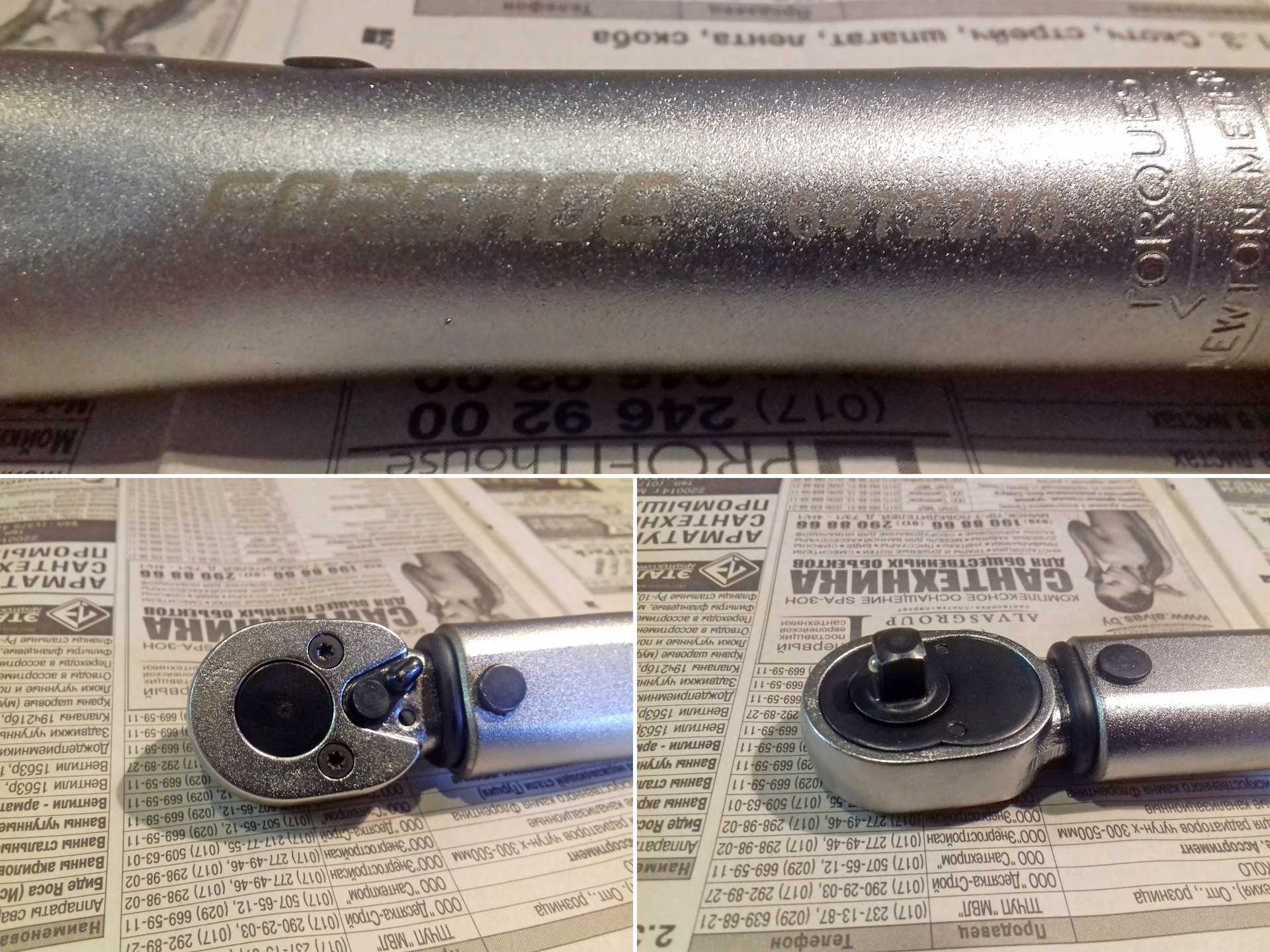

Динамометрический ключ

Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас. В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки. Единицей измерения для момента силы является ньютон-метр, рус. Нм, англ. Nm. Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники. И в решении данной задачи надежным помощником станет динамометрический ключ. Динамометрический ключ

внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку. Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально. Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу. Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм. и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ. Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки 98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале. В суме 98+2 получим 100Нм.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь, она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструментупод силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом. Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Во время покупки также нужно не забывать о длинной ручке, которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев.С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным. Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Советы профессионалов при изготовлении ключа

С первого раза инструмент может не получиться, и измерение будет некорректным. Однако любой опытный мастер может дать несколько подробных советов, следуя которым каждый новичок добьётся желаемого результата.

Для более точного измерения лучше приобрести безмен именно с электронной шкалой и устанавливаемым пределом взвешивания, так как подобное изделие издаст резкий звуковой сигнал при достижении нужной нагрузки и предотвратит перетяжку крепежа. Подобный безмен даёт тот же эффект, что и хороший индикаторный ключ с манометром.

При отсутствии рычага или материалов для него можно пользоваться обычным гаечным ключом с рожковым захватом с одной стороны и накидным — с противоположной. Однако здесь следует более тщательно вычислить соотношение длины и крутящего момента, так как наверняка размер плеча будет представлять собой дробное число.

Для лучшей фиксации безмена к рычагу следует особенно тщательно отнестись к месту его установки. Лучший вариант — аккуратно просверленное сквозное отверстие, точно в месте приложения нагрузки, и прибор никогда не соскользнёт с рукояти.

Вам это будет интересно Выбор лучших подкатных домкратов для легковых автомобилей

Работа с самодельным динамометрическим ключом

В зависимости от требуемого натяжения у мастера может быть сразу несколько безменов с различными пределами взвешивания, каждый из которых должен иметь собственную таблицу зависимости нагрузки от плеча и крутящего момента.

Так как все усилия при определении степени затяжки прикладываются только к весам, необходимо обеспечить удобный захват ручки, так как 20-30 кг с плохим захватом не позволят комфортно работать с прибором.

На заметку

Активные пользователи смартфонов вышеприведённые примеры расчётов могут занести в предварительно скачанное приложение с сохранением всех результатов, и мастер всегда будет иметь под рукой требуемые значения усилий.

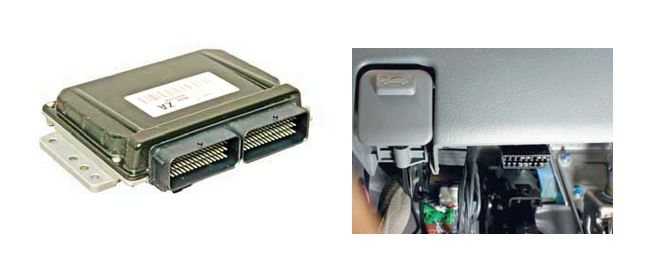

Электронный блок управления двигателем

Блок устанавливается в моторном отсеке, крепится специальными кронштейнами. Питание от переменного тока. Основная функция ЭБУ – диагностическая, контроль над работой силового агрегата, идентификация неисправностей, уведомление на центральной приборной панели. Во избежание негативных последствий ЭБУ переводит неисправные агрегаты в аварийный режим работы.

При запуске двигателя Chevrolet Lacetti на центральной консоли загорается ряд индикаторов, после двух секунд работы они гаснут, что указывает на исправность всех систем автомобиля. Если какой-то из индикаторов не погас, очевидно, что механизм неисправен, требуется профилактика, диагностика. После перехода в аварийный режим работы снижается мощность двигателя, повышается потребление горючего, педаль акселератора становится малоинформативной с периодическими провалами при нажатии. Вывод из аварийного режима возможен при помощи программного обеспечения или автоматически после третьей безаварийной поездки.

Все системные ошибки, даже те, которые уже устранены, записываются в памяти блока управления. По необходимости они считываются диагностическим сканером, подключенным к колодке под рулевым колесом, справа от рычага открытия капота.

Разновидности

Затягиваем гайки так ли необходим динамометрический ключ

Перед тем как выбирать динамометрические ключи для автомобилей, следует изучить возможные варианты изделий. Это поможет ближе познакомиться с приспособлениями, и примерно понять, что нужно вам и на какие характеристики или возможности стоит рассчитывать при его покупке.

Принято выделять 3 разновидности динамометрических ключей. Но к этому списку можно добавить ещё одно устройство, которое является ключом-адаптером.

Стрелочные. Когда речь заходит о том, какой динамометрический ключ стоит выбрать для проведения ремонта собственного авто, в гаражных условиях, многие склоняются к самому простому и доступному варианту в виде стрелочного приспособления. Этот ключ отличается простой конструкцией и низкой стоимостью. Но за низкой ценой скрывается соответствующее качество. По показателям точности они сильно уступают конкурентам, имеют погрешность до 10%. При этом не стоит рассчитывать на максимальный момент затяжки более 280 Нм. Среди профессиональных автомехаников такой ключ не пользуется спросом. Но если вы проводите работы в гараже, а сама процедура не требует повышенной точности, стрелочного инструмента должно вполне хватить.
Щелчковые. Они же предельные. Делая выбор динамометрического ключа для обслуживания авто, часто автомобилисты склоняются к щелчковым инструментам. Конструктивно он включает себя муфту с заданным моментом, которая начинает срабатывать при превышении заданных параметров затяжки. У таких инструментов диапазон крутящего момента может варьироваться от 40 до 360 Нм, что уже заметно превышает возможности стандартного стрелочного устройства. Такой диапазон существенно упрощает выбор конкретного инструмента с необходимыми характеристиками. Щелчковые девайсы можно условно разделить на бытовые и профессиональные. У первых показатели погрешности не превышают 5%, а у вторых он и вовсе находится на уровне до 3%. Но по стоимости они превосходят стрелочные аналоги.
Электронные. При повышенных требованиях к машине будет намного правильнее выбрать именно электронный динамометрический ключ. Это лучший инструмент для обслуживания автомобиля, хотя в гаражах обычных автомобилистов встречается редко. Это устройство профессионального уровня с наиболее высокими техническими характеристиками. Шкала измерения затяжки здесь электронная, а при достижении нужного значения раздаётся звуковой сигнал, часто дополняемый светодиодными индикаторами. Диапазон начинается с отметки 20 Нм. Но наиболее значимой особенностью такого ключа считается погрешность, не выходящая за рамки 1%. Единственной, но весомой причиной отказаться от приобретения электронного девайса, является цена. Она действительно высокая, из-за чего такие приспособления применяются в основном на автосервисах и станциях технического обслуживания.
Ключи-адаптеры. Это специальное электронное устройство, которое вряд ли можно считать разновидностью электронного динамометрического ключа. Приспособление оснащается механическим приводом, к которому можно подключать трещотку, а на переходник устанавливать головки и прочие насадки. Адаптеры-динамометры комплектуются разными компонентами. Есть наборы из нескольких адаптеров, отличающихся по диапазону. На девайсе имеется цифровой дисплей и дополнительные кнопки для настройки. Принцип работы напоминает электронные ключи. Внутри короба имеется аккумулятор. При этом цена значительно ниже, нежели у электронных динамометрических ключей.

Стрелочный динамометрический ключ

Сам водитель должен решать, какой именно динамометрический ключ ему стоит выбрать для дальнейшего обслуживания собственного легкового автомобиля.

Если вы буквально несколько раз в год проводите какие-то работы с машиной, когда требуется 1-2 применения такого ключа, тратить огромные деньги на покупку электронного девайса точно нет необходимости. Куда проще и дешевле обратиться в автосервис. А вот для таких периодических работ отлично подойдут щелчковые приспособления. Они намного лучше стрелочных, обладают хорошим процентом погрешности, и при этом стоят адекватных денег.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа

При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Что это такое

Для начала нужно разобраться, о каком инструменте идёт речь и в чём его предназначение.

Фактически это рычаг, оснащённый гаечной головкой. Но ключевой отличительной особенностью приспособления является наличие вмонтированного динамометра. Он реализуется по-разному, в зависимости от конкретного типа ключа.

Служит динамометрический ключ для предельно аккуратного затягивания гаечных и болтовых соединений с дозированным усилием при затяжке.

Это универсальное устройство, которое может широко применяться не только в рамках ремонта транспортного средства, но и при выполнении целого ряда других задач, где требуется аккуратная и точная затяжка.

Производители предлагают широкий ассортимент ключей, которые отличаются по своей конструкции, комплектации и диапазону воздействия на затягиваемые болты и гайки. Выбор следует делать исходя из того, какие задачи перед вами стоят, что нужно ремонтировать и насколько удобно будет пользоваться динамометрическим ключом именно вам.

Выбор динамометрического ключа

Цели, которые вы преследуете, лежат в основе требований к подобным инструментам. Также важен финансовый аспект. Самым дорогим будет ключ с электронным наполнением, но если ваша цель не заключается в достижении высокой точности, то можно присмотреться к щелчковым или торсионным моделям.Не забудьте удостовериться, как он лежит в руке. Комфортность использования очень важна, ведь нужно не только сохранить инструмент в целостности, но и не повредить свои ладони.Ручка должна идеально подходить к пальцам. Поверхность обязательно выбирается из нескользящих материалов, чтоб рука не соскочила с ключа в самый неподходящий момент. Также вы не должны чувствовать перенапряжения кистевого сустава при длительном использовании. И вот когда учтены все детали, можно приступать к покупке.

Варианты самодельных динамометрических ключей

Замена датчика скорости

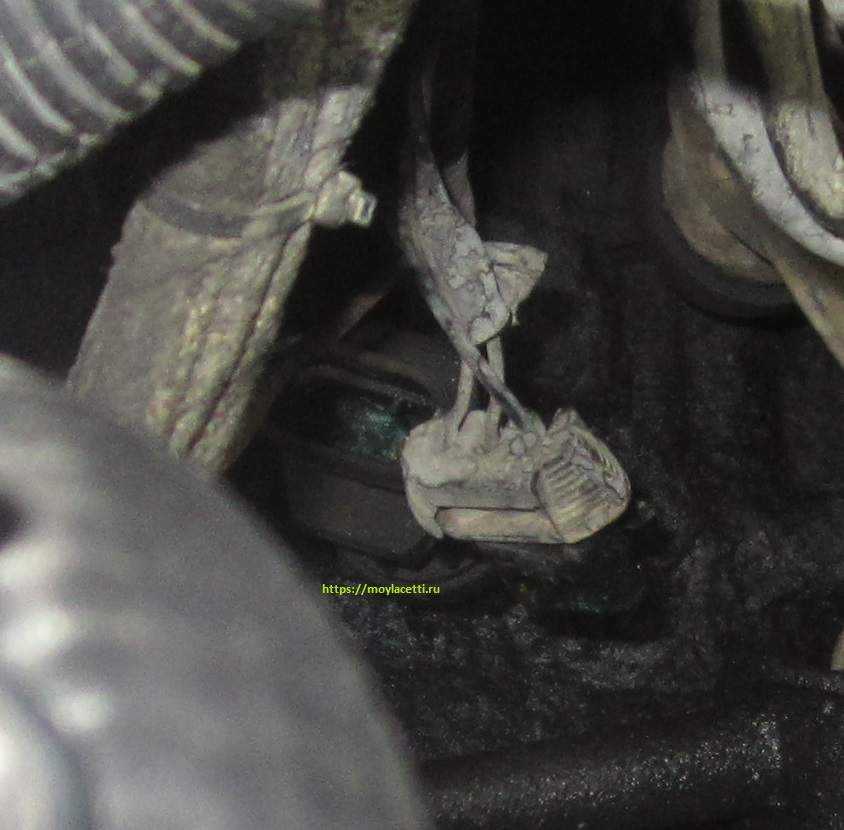

Первым делом немного отгибаем «язычок» защелки и отключаем электрический разъем датчика скорости

Теперь ключом на 27 мм срываем датчик. Усилие там небольшое и иногда можно его сорвать даже без ключа.

Ввиду того, что пространство там ограничено, то сделать фото проблематично. Поэтому показываю на снятом датчике, куда одевать ключ

Немного сорвали датчик и дальше он легко откручивается рукой. Отворачиваем его до конца и вынимаем вверх. Вот демонтированный датчик

После демонтажа датчика, можно увидеть его привод

Демонтировать его тоже не сложно. Необходимо ключом на 10 мм открутить болт крепления и сдернуть датчик вверх (на фото болта не видно из-за большого количества масла и грязи).

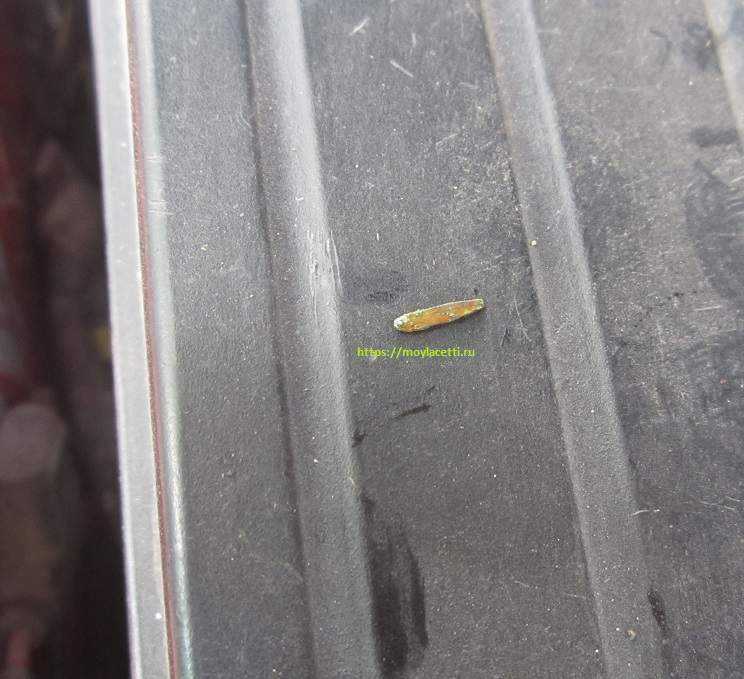

В нашем случае требовалась только замена датчика скорости. Причина видна невооруженным глазом
