Стационарный лобзик

Видео описание

Процесс замены оснастки в электролобзике с колодочным креплением показан в видеоролике: Если в быстрозажимных креплениях пилка автоматически фиксируется в нужном положении, то в колодочных его нужно контролировать, что для многих является ощутимым минусом, так как отнимает время

Кроме того, важно правильно определить степень затяжки болтов. При чрезмерном зажиме полотно будет очень напряжено и может сломаться

А при слабом будет выпадать или болтаться в гнезде, и работа лобзиком станет невозможна.

Второй проблемой таких креплений является стирание шлицов на болтах при интенсивной работе и частой замене пилок. Нередко происходит и срыв резьбы крепежа или колодки, появление трещин на её корпусе. В основном это случается с инструментами, произведенными в Китае из некачественных материалов. Испорченную колодку нельзя отремонтировать, можно только заменить.

Как можно использовать компрессор от бытового холодильника

Домашние умельцы находят применение устаревшему холодильнику, в частности, компрессору из него. Неприхотливая в эксплуатации запчасть с небольшой мощностью пригодна для изобретения двигателя, вполне рабочей самоделки. Компрессор от холодильника – конструкция, помещенная в корпус, не имеющая накопительной емкости. Электро-схема подключена, поэтому менять ее не нужно. Так можно смастерить бесшумный и недорогой мотор до 6-7 атм., который обязательно сгодится для использования в гаражном помещении для накачивания шин, покраски запчастей, аэрографии.

Как использовать компрессор от холодильника

Обладая некими знаниями технаря и умеючи пользоваться схемами и инструкциями, можно преобразовать мотор от нерабочего холодильника во что угодно, модернизируя и дополнив датчиками, реле, манометрами, ресивером. Возможные варианты:

1. Старая ржавая деталь будет перегонять воздух, поэтому достаточно подсоединить к шине, включить в сеть и начать применять для накачивания шин от велосипеда, машины.
2. Если отвинтить масляный фильтр у бака автомобиля, то компрессор сгодится для откачки излишек масла. Главное – постоянно отслеживать уровень жидкости и напряжение в сети, не пренебрегать мерами техники безопасности даже в гараже.

Компрессор для накачки шин от холодильника

Чтобы получить агрегат для быстрого накачивания колес с рабочим давлением на выходе до 3 атм., потребуется:

• компрессор;
• кабель подключения с вилкой;
• воздушный фильтр от авто;
• кислородный шланг для патрубков;
• спиральный шланг при наличии съемных переходников;
• воздушный пистолет для подкачки колес;
• провода и хомуты;
• отвертка, плоскогубцы, нож.

Устройства натяжения для фигурных резов

Для выполнения очень тонких и точных фигурных резов можно сделать станок из электролобзика с системой натяжения пильного полотна. Идея создания своими руками состоит в следующем:

1. Используется очень тонкая пила, в идеале – для ручного лобзика.
2. К штоку электроинструмента присоединена струбцина, которая будет натягивать режущее полотно.
3. Система стабилизации траектории движения будет регулировать как одну свободу хода, так и две (горизонталь и вертикаль).

В качестве натяжного блока применяется струбцина ручного лобзика, к которой изготавливается переходник, в свою очередь вставляемый в зажимное приспособление штока электроинструмента. Для обеспечения регулировки одной свободы движения применяется пара уголков и болт. Результат реализации идеи представлен на следующем фото.

Пила обеспечивает четко вертикальное движение, можно создать хорошее натяжение, однако в горизонтальном направлении есть обязательное биение. Полотно идет с подхватом, двигается не по прямой.

Развитие данной идеи – на следующем фото. Здесь двигается фиксирующая траекторию деталь, а металлическая струбцина обеспечивает жесткость конструкции и механическое сопротивление.

Система стабилизирована в двух степенях свободы, сделанный с ее помощью рез – аккуратный и точный. Применяя шнур с алмазным покрытием для ручного лобзика, можно резать стекло без формирования неаккуратных сколов на краях.

Недорогие станки с высокой погрешностью

Для самостоятельного изучения тонкостей работы на лобзиковом станке и проведения не особо крупных бытовых работ, обратите внимание на самые доступные модели. Ни одна из погрешностей здесь не носит критического характера

Всё настраивается, подтягивается, усиливается. В процессе подготовки и обслуживания станка нарабатывается бесценный опыт. В этой категории главное – чётко следовать рекомендациям производителя и внимательно отнестись к подготовке первого рабочего пуска.

Калибр ЛЭН-90 – от 3 400 руб.

После затяжки крепежей и коррекции натяжения пилки, проблема ощутимой вибрации не уходит. Не поможет и жёсткая фиксация станины к поверхности стола. К тому времени, как начинающий пользователь решается искать проблему, копая глубже, люфт осевых втулок становится сильнее и рвутся все закупленные пилки. Вопрос с втулками решается их заменой на подшипники. Сэкономить на штифтовых пилках можно, заменив оба штифтовых крепления на покупные либо самодельные узлы для фиксации прямых пилок. При этом изделия, вырезанные на этом этапе, после ручной обработки принимают вполне достойный вид. Технические характеристики станка Калибр ЛЭН-85

Характеристики	Значения
Максимальная толщина заготовки, мм.	40
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Мягкие породы древесины
Вес, кг.	12
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

ЗУБР ЗСЛ-90 – от 4 398 руб.

Вибрация станка мешает выполнению точных задач. Подтягивание ослабленного крепежа и подкладывание демпферных элементов под соединения не дают ожидаемого эффекта. Но дребезжащий штампованный стол не может быть причиной вибрации, поэтому следует смотреть на крепление мотора и элементы привода. Теоретически я допускаю вероятность сборки станка с бьющими валами и шкивами, но на практике сталкивался только с неправильной фиксацией маховика. Ослабляете винт крепления, выставляете маховик без натяжения, закручиваете винт обратно. В 98 случаях из 100 регулировка положения избавляет ваш новый станок от вибрации. Оставшиеся 2% приходятся на заводской брак деталей привода, который устраняется в рамках гарантийных обязательств. Технические характеристики станка ЗУБР ЗСЛ-90

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 450
Обрабатываемые материалы	Массив и фанера, пластик, тонкий алюмин.ий
Вес, кг.	14.7
Мощность, Вт	90
Родина бренда/страна производитель	Россия/Китай

Обзор станка от магазина «220 Вольт»:

Кратон WMSS-11-02 – от 6 272 руб.

Все преимущества недорого станка портит необходимость применения штифтовых пилок. Выход – установка самодельных винтовых держателей для прямых расходников, но в таком случае пользователь лишается заводской гарантии. Предлагаю компромисс: в двух резьбовых шпильках подходящего размера высверлить по трёхмиллиметровому отверстию – в них вставляются концы обычной пилки и обжимаются гайками. При наличии одной пары шпилек, на замену пилки вам потребуется минута. Эффективность работы сохраняется, условия соблюдения инструкции не нарушаются.Технические характеристики станка Кратон WMSS-11-02

Характеристики	Значения
Максимальная толщина заготовки, мм.	50
Частота движения пилки, движ./мин.	1 400
Обрабатываемые материалы	Массив и производные из древесины
Вес, кг.	17
Мощность, Вт	85
Родина бренда/страна производитель	Россия/страны ЮВА

На следующем видео автор с помощью этого станка выпиливает декоративную безделушку:

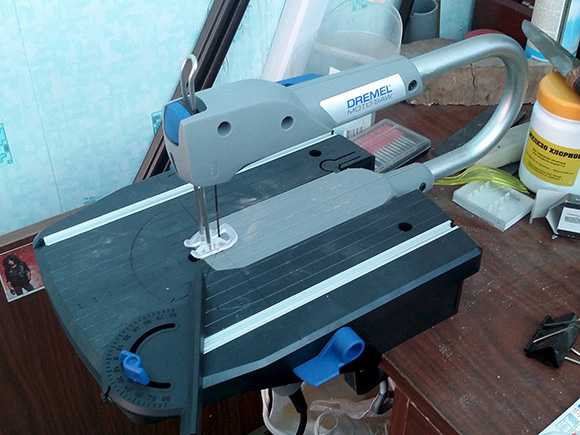

Dremel Moto-Saw (MS20-1/5) – от 6 403 руб.

Отрицательные моменты владения Moto-Saw – высокая стоимость специальных расходников и невозможность самостоятельного ремонта инструмента. На деле, мин.усы оборачиваются плюсами, например, конструкция штифтов у полотна с маркировкой S50 позволяет выполнять боковой рез. Что снимает ограничения по длине обрабатываемой заготовки. В конструкции станка отсутствуют узлы, которым могут понадобиться пользовательские настройки и обслуживание. Допускаю, что кому-то будет мешать пронзительный звук работающего инструмента, но высокая скорость хода пилки позволяет мириться и с этой особенностью. Технические характеристики станка Dremel Moto-Saw (MS20-1/5)

Характеристики	Значения
Максимальная толщина заготовки, мм.	18
Частота движения пилки, движ./мин.	1 500 — 2 250
Обрабатываемые материалы	Древесина, ПВХ, мягкие металлы
Вес, кг.	1.1
Мощность, Вт	70
Родина бренда/страна производитель	США/Китай

Автор видео делится впечатлениями о покупке данного аппарата:

Общие сведения

Но в некоторых случаях использовать ручной инструмент для выполнения работ крайне сложно или даже неудобно – будет мешать плохая видимость линии реза, появляется необходимость удерживать заготовку двумя руками и прочее. Но основной проблемой ручного лобзика будет увод пилки в сторону, и это особенно проявляется при резке материалов с большой толщиной, а также малым радиусом кривизны. В таком случае не будет лишним распиловочный станок из лобзика, своими руками который сделать несложно и с этой задачей справится даже начинающий мастер.

Область применения станка и принцип действия

Главными конструкционными элементами можно назвать:

• Раму с натянутой пилкой.
• Кривошипно-щатунный механизм, который будет обеспечивать возвратно-поступательное движение рамы.
• Станина и рабочий стол.

Электрической лобзик способен с успехом заменить кривошипно-шатунный механизм, и приводить в движение раму с пилкой. Есть даже более простые конструкции, в которых электрический лобзик будет попросту прикреплен в перевернутом виде к рабочему столу вниз, а пилочка будет или удерживать свое положение во время работы благодаря собственной упругости, или будет зафиксирована сверху посредством направляющих/подпружиненным кронштейном, который перемещается вместе с ними при работе. Это даст возможность уменьшать потери мощности во время движения на рамку, но потребуется применения удлиненного типа пилок, которые не так уж часто можно встретить в продаже.

Достоинства

Главным преимуществом станка лобзикового типа будет возможность выполнения точного реза, а также никаких уводов пилки в сторону.

Более того, достоинствами лобзиковых станков перед ручными инструментами будет:

• Более эффективный контроль (визуальный) за точностью и направлением реза.
• Возможность применения направляющих элементов.
• Появляется возможность монтажа особых шаблонов, которые дадут возможность получить много одинаковых заготовок.
• Применяется более узкая пилочка, которая дает возможность уменьшать радиус кривизны и выпиливать детали более сложной конфигурации.

Вместе с таким достоинством будет еще одно – исчезнет необходимость организации рабочего места для выпиливания, потому  что станок будет расположен соответствующей для этого плоскостью.

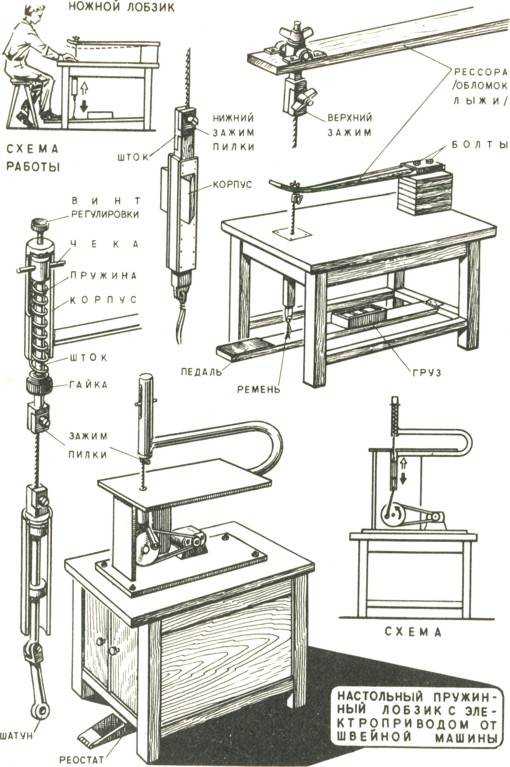

Базовая конструкция и чертежи

Чтобы сделать распиловочный станок из лобзика по дереву, потребуется чертеж. Есть готовые платформы, которые дают возможность быстро сделать ручной инструмент полноценным станком. Но они обычно предназначены для электрических лобзиков от определенных производителей, а также не подойдут для всех остальных устройств. Более того, стоимость таких платформ чаще всего намного больше, чем стоимость инструмента.

По этой причине куда проще будет сделать станок своими рукам. Основой для такого станка будет рабочий стол. Опытным путем было установлено, что наибольшую эффективность смогли продемонстрировать столы из листового металла – они прочные, а также обеспечивают прекрасную точность монтажа, не требуется частая замена и уменьшение рабочей длины пилочного полотна. Электрический лобзик прикрепляют к столу через отверстия к опорной плоскости, и при необходимости будет несложно его отсоединить и применять стандартным образом.

Рабочий стол нужно установить на станину. Она бывает сделана из натуральной древесины, ДСП или прочих материалов. Основным требованием будет прочность, простота доступа к электрическому лобзику к удобный для мастера размер, а точнее высота. На торцевой части стола следует установить коромысло, на которое будет прикреплен второй конец распиловочного полотна  с устройством натяжения.

Есть два варианта конструкций натяжного устройства:

1. Жесткое коромысло и блок пружинного типа на конце с подвижным узлом крепления  пилочного полотна.
2. Подвижное коромысло, на котором есть пружинка на противолежащем конце и жестким узлом для крепления пилочного материала.

И первый, и второй вариант пользуются популярностью, обладают своими достоинствами и недостатками, а выбор обычно делают в пользу того варианта, который более простой и доступный  в техническом плане.

Производители

На рынке электроинструментов представлены различные виды лобзиковых станков: от устройств, предназначенных для занятий творчеством в домашних условиях, до высокопроизводительных моделей, рассчитанных на профессиональное использование. Помимо станков, в которых используются обычные пилки, в продаже можно встретить ленточные электролобзики.

В список популярных брендов входят Bosch, Нegner, Einhell, Proxxon, Makita, DeWALT, JET, Xendoll, Excalibur, Kroton, Кorvet, Zubr.

Лидером по качеству и надежности является продукция известных немецких марок Bosch, Einhell и Нegner. Кроме того, линейки лобзиковых станков включают широкий спектр моделей различной мощности и комплектации, что дает возможность выбрать качественный электрический лобзик для дома, оптимальный по функционалу.

Бюджетные модели, в том числе китайского производства, также неплохо себя зарекомендовали. Модели марки Кorvet, Zubr и другие подходят для домашнего использования без повышенных нагрузок.

Перед покупкой лобзикового станка, независимо от его марки, обязательно следует провести испытания, чтобы оценить плавность хода рабочего органа и уровень шума, убедиться в отсутствии посторонних звуков и вибраций. Рекомендуется сравнить несколько моделей разных марок и приобрести вариант с лучшими показателями.

Лучшие модели

Ассортимент лобзиковых станков довольно широк. Далее — несколько популярных моделей на российском рынке.

Proxxon DSH

Станок предназначен для работы с древесиной, пластиком, металлом. Станина изготовлена из чугуна. Возможно использовать пилки со штифтовым креплением и плоским зажимом. Цена: от 24270 руб.

Технические характеристики:

• масса — 20 кг;
• рабочий стол — литой алюминий;
• размер столешницы — 36х18 см;
• угол наклона стола — 45°;
• максимальная длина пила — 400 мм;
• толщина заготовки — до 50 мм;
• пильный просвет — 400 мм;
• амплитуда перемещения пилки — 19 мм;
• количество скоростей — 2 (900 и 1400 ходов/мин);
• дополнительно: система обдува, пылеотвод, регулировка наклона и частоты хода.

Einhell TC-SS 405 E

Станок предназначен для работы со многими материалами — древесиной, пластиком, гипсом и другими. Наклон рабочего стола регулируется. Встроен адаптер для подсоединения пылесоса. Устройства сдува удаляет образующиеся стружки перед пилкой. Пильный диск защищен прозрачным экраном, что повышает безопасность работы с материалами. Цена: от 7500 руб.

Технические характеристики:

• рабочие материалы — древесина, плексигласс, гипс, алюминий, стекло;
• основание — литое, антивибрационное;
• масса — 12,5 кг;
• размер столешницы — 408х250 мм;
• угол наклона стола — 45°;
• толщина заготовки — до 52 мм, под наклоном — до 2,5 см;
• пильный просвет — 406 мм;
• длина хода пилки — 14 мм;
• количество скоростей — 1;
• дополнительно: система обдува, защитный экран, пылеотвод, регулировка наклона стола и частоты хода.

Это достойный станок для хобби. Если же немного доработать оборудование и использовать с небольшими нагрузками, то можно применять и для небольшого бизнеса.

Кратон WMSS-11-02

Это один из самых лучших хоббийных станков в бюджетном сегменте. В нем уже имеется регулировка оборотов, что расширяет перечень материалов, подлежащих обработке. Один из плюсов состоит в том, что двигатель почти не нагревается. Использовать его можно даже в небольшой квартире. Цена — от 6400 руб.

Технические характеристики:

• масса — 17 кг;
• размер столешницы — 200х365 мм;
• угол наклона стола — 45°;
• максимальная длина пила — 330 мм;
• толщина заготовки — до 40 мм;
• количество скоростей — 1 (1400 ходов/мин);
• дополнительно — защитный экран, сдув опилок.

ЗУБР ЗСЛ-90

Одна из самых доступных моделей на рынке российско-китайского производства подойдет в домашнюю мастерскую для работы с древесиной, пластиком, тонким алюминием, фанерой.

Технические характеристики:

• масса — 14,7 кг;
• размер столешницы — 375х250 мм;
• угол наклона стола — 45°;
• максимальная длина пила — 410 мм;
• толщина заготовки — до 40 мм;
• количество скоростей — 1 (1450 ходов/мин);
• дополнительно — защитный экран, сдув опилок, пылеотвод, регулировка наклона.

Мнение эксперта
Левин Дмитрий Константинович

Точному распилу заготовок в этой модели мешает вибрация. Чтобы устранить недостаток, рекомендуется отрегулировать положение маховика. Для этого нужно ослабить винт крепления, расположить деталь без натяжения и закрутить винт. Такое вмешательство помогает в 98% случаев.

JET JSS-16

Станок можно использовать в домашней и ремесленной мастерской, художественном ателье. Оборудование показывает стабильный угол реза. Из преимуществ — бесступенчатая регулировка скорости, возможность установки обычных пилок. Цена — от 11000 руб.

Технические характеристики:

• масса — 15 кг;
• материал — древесина;
• размер столешницы — 410х253мм;
• угол наклона стола — 45°;
• максимальная длина пила — 406 мм;
• длина хода пилки — 15 мм;
• толщина заготовки — до 50 мм;
• количество скоростей — 1 (1600 ходов/мин);
• дополнительно — регулировка частоты хода, наклона рабочего стола, степени натяжения полотна, пылеотвод, обдув, защитный экран.

Для домашней мастерской, как утверждают опытные мастера, достаточно будет простого оборудования типа Кратон, Зубр. Если же оборудование покупают для бизнеса, то стоит задуматься о более продуктивном и точном оборудовании — например, выбрать что-нибудь из модельного ряда Proxxon.

Рейтинг ТОП-6 и обзор лучших моделей стационарных лобзиков: как выбрать оптимальный, преимущества и недостатки, их классификация, советы по правильному подбору пилки
Как выбрать лучший Фуговально-рейсмусовый станок: что это такое, конструкция, классификация, разновидности, обзор 7 популярных моделей, их плюсы и минусы
Как выбрать поворотное стусло с ножовкой: на что обратить внимание перед покупкой, важные характеристики, обзор 5 лучших комплектов, их преимущества и недостатки, особенности конструкции и правила использования
Как выбрать лучший аккумуляторный лобзик: особенности устройства инструмента с АКБ, какие характеристики важны, обзор 7 популярных моделей, их плюсы и минусы

Как выбрать лобзиковый станок?

Большинство при покупке данного устройства обращает внимание на мощность привода, но помимо этого показателя существуют и другие важные нюансы. Решая, какой лобзиковый станок лучше взять для дома, советуем посмотреть следующий список критериев:

1. При обработке разных материалов лучше иметь оборудование с переключателем частоты движения пилки (400-2250 движений в минуту).
2. Сразу прикиньте толщину разрезаемых заготовок, она может варьироваться 18-50 мм.
3. Желательно для дома покупать лобзиковые станки мощностью от 150-200 Вт.
4. Поворотный стол разрешает резать листы под наклоном.
5. Настройка высоты стола помогает продлить срок эксплуатации пилки, используя помимо центральной части и периферийные участки инструмента.
6. Наличие дополнительных опций (подсветки, гибкого вала, прижимных устройств, компрессора) делает работу комфортнее и легче.
7. Вид фиксации инструмента – профессиональные станки имеют быстрозажимный крепеж и вариант установки для безштифтовых пилок.
8. Чем тяжелее станина, тем она устойчивее и ниже вибрация.

Пилки для лобзикового станка

Простой с виду инструмент имеет несколько разновидностей. Существуют нюансы, влияющие на скорость, качество резки и долговечность. Рассмотрим пилки, которыми может оснащаться домашний настольный лобзиковый станок:

1. Штифтовые пилки – менее прихотливые, легко устанавливаются, рекомендуются для простой работы.
2. Безштифтовые пилки – хуже фиксировать в зажимном узле, но их легче продевать в тонкие прорези при работе со сложными узорами.
3. По форме зубьев – со сдвоенными зубьями, с обратным зубом, корончатые, с пропущенным зубом, спиральные, стандартные. Для простого пила берут стандартное полотно, корончатые зубья подходят для реза плотного материала, спиральные – для выполнения плавных и филигранных изгибов.
4. Количество зубов на дюйм (TPI). Инструмент с меньшим числом TPI режет медленнее, но обеспечивает лучшее качество раскроя и гладкую линию среза.

Делаем выбор производителя лобзикового станка

Наиболее часто у российского потребителя выбор останавливается на лобзиковых станках Рroxxon, Dewalt, Hegner, Xendoll, Зубр, JET, Энкор Корвет и Кротон. Каждый из них имеет свои преимущества и недостатки. Мы бы, по надежности и соответствию заявленным производителем характеристикам, выделили станки немецкой фирмы Hegner. Да и линейка этого оборудования у них подлиннее многих, но обязательно при покупке настаивайте на ходовых испытаниях, независимо от того, станок какой фирмы вы соберетесь покупать.

И даже если есть возможность выбрать из 2-х одинаковых станков, требуйте включить оба. Купите тот, у которого меньше шумность в работе и вибрация.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.Требуемые инструменты:

• Пила
• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию. 1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента. 6

Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Подготавливаем инструменты и материалы

Стол для лобзика электрического своими руками имеет множество преимуществ. В частности то, что подобрать все необходимые инструменты для этого изделия можно без проблем

Важное условие — жесткость и выравненность поверхности. Поэтому лучше всего остановить свой выбор на таком материале, как фанера

Но доски при этом не должны быть тонкими, так как они могут покоробиться. Поэтому лучше всего взять водоустойчивую ламинированную фанеру толщиной около 1 см.

Можно взять древесно-стружечную плиту, которая несколько толще фанеры, а также жестче. Но самым подходящим вариантом будет качественная покрытая ламинатом столешница для кухни. Единственным минусом такого материала является плохое крепление инструментов к материалу, поэтому придется тщательнее выбирать крепежные детали. Основным преимуществом древесно-стружечной плиты является доступность — оформить заказ на все необходимые элементы можно в любой мастерской. При этом остановите выбор на толщине около двух см.

Стол своими руками из металла — альтернатива деревянному. Единственная трудность заключается в том, что найти подходящую металлическую деталь несколько затруднительно — она должна быть не просто ровной, но еще и тщательно обработанной. Помимо этого в такой детали сложно будет сделать дырки под крепления. Если вы посмотрите видео и вооружитесь сверлом, все будет намного проще.

При этом вам стоит запастись простым карандашом (лучше взять мягкий, чтобы он был ярче), линейкой или рулеткой, отверткой, сверлом, саморезами. Помимо этого нам понадобится угольник, с помощью которого будем размечать изделие, а также использовать его на последнем этапе сборки. На последнем этапе не будет лишним фиолент и подшипники.

Общий чертеж, особенности строения настольных лобзиковых станков

Наиболее распространенной схемой устройства лобзиковых станков является следующая:

Она включает в себя:

• станину (или корпус), на которой крепятся все узлы и механизмы;
• привод, чаще от электродвигателя клиновым ремнем на кривошип;
• кривошипно-шатунный механизм, преобразующий вращательное движение вала электродвигателя в возвратно-поступательное движение пилки;
• сдвоенное коромысло с натяжным устройством и креплениями для пилки;
• рабочий стол, иногда с механизмом поворота в горизонтальной плоскости на заданный угол.

Раньше в продаже были миниатюрные лобзиковые станки с несколько упрощенным конструктивом, но именно из-за него, приводящего к быстрому выходу из строя пилок ввиду короткого их хода, их выпуск и был прекращен.

Большинство же ныне выпускаемых настольных лобзиковых станков работают с пилками длиной 200 – 350 мм и имеют рабочий ход от 30 до 50 мм.

Различия между станками в основном состоят в мощности электропривода (от 90 до 500 Вт – у большинства моделей), а также видом и способами крепления пилок. Оптимальной, на наш взгляд, является мощность в 150 Вт.

А пилки, кроме длины, могут различаться по ширине (от 2 до 10 мм), типу хвостовиков (со штифтами или без) и по толщине (от 0,6 до 1,25 мм).

В некоторые модели можно устанавливать самые простые, часто называемые «советскими», пилки для ручных лобзиков, что является большим преимуществом. Для реализации именно такой возможности, владельцы лобзиковых станков, не имеющих ее, часто усовершенствуют крепления своих аппаратов, устанавливая на них зажимы от ручного лобзика.

Большинство настольных лобзиковых станков имеют 2 скоростных режима: чаще – 600 и 1000 об/мин., что очень полезно при работе с различными по толщине, твердости и вязкости материалами. Наличие уже упоминавшегося поворотного стола для 99% выполняемых на станке работ – функция бесполезная.

Также большинство лобзиковых станков снабжаются дополнительными приспособлениями, такими, как:

• компрессор для сдувания стружки с линии пропила;
• подсветка области пиления;
• блок сверления и прочее.

Назвать эти приспособления бесполезными никак нельзя, но ориентироваться на их наличие при выборе настольного лобзикового станка, все же, не стоит, так как эти же функции с успехом могут выполнить:

• компрессор для аквариума, с подобранной вами самостоятельно мощностью обдува, зачастую более эффективный, нежели штатный;
• настольная лампа или переноска с комфортным для ваших глаз световым потоком;
• электродрель или шуруповерт.

Еще более сложные приспособления, типа гравировальных бормашинок, которыми может быть укомплектован ваш станок, вообще вызывают определенное недоумение, но сразу скажем, что подобные инструменты лучше иметь не привязанными к лобзиковому (либо любому другому) станку. Их мобильность зачастую дороже расширенного функционала этого самого станка. К тому же, это все далеко не бесплатно.
