12 насадок, которые превращают шуруповерт в универсальный инструмент супергероя

Веерные, лепестковые, барабанные и торцевые

Веерные напоминают по форме дамский веер, имеют небольшой диск в середине, наждачная бумага крепится к нему не сплошным куском, а лепестками с перекрытием. Такая конструкция способна к значительному изменению формы, это обеспечивает возможность обработки самых труднодоступных мест, особенно полостей и внутренних поверхностей.

Барабанные напоминают гребное колесо водного велосипеда и отличаются от веерных направление лепестков — они перпендикулярны плоскости вращения диска. Применяются для обработки жестких материалов, чаще всего для шлифовки кромки стекла после резки.

В торцевых на конце стержня крепится абразив в виде цилиндра, диска, конуса, чаши или другого тела вращения. Работают аналогично точильному кругу. Приспособления делают небольших размеров, чтобы облегчить их балансировку и получить возможность подобраться к труднодоступным местам.

Материал изготовления и формы насадок

Конструкция и материал насадок для дрелей зависит от вида технологических операций, в которых они используются. Для зачистки и обдирки поверхностей применяют различные виды щеточных насадок, а для предварительного шлифования — плоские или лепестковые на основе крупнозернистой шлифбумаги. Для тонкого шлифования и полирования применяют мелкозернистые абразивы или нетканые материалы. В последнем случае их нередко используют со шлифовальными и полировальными пастами и аэрозолями. Когда шлифовка требует снятия толстого слоя материала, в том числе и неравномерно, в дело идут шарошки различных видов из твердых абразивов на основе соединений алюминия и кремния.

Дисковые и веерные насадки

В качестве насадок для дрелей также применяют лепестковые круги. Они состоят из множества одинаковых полосок шлифбумаги, закрепленных одним концом к оси вращения, в результате чего образуется плотная круговая щетка из абразивных ламелей. За внешнее сходство такие насадки в обиходе называют веерными.

Торцевые насадки

Абразивные торцевые насадки для дрелей являются одной из разновидностей шарошек — слесарного инструмента, который используют для ручной проточки профильных поверхностей, расширения отверстий и снятия лишнего слоя металла в труднодоступных местах. Такая шарошка представляет собой цилиндрический хвостовик, на переднем конце которого напрессована абразивная головка. А название «торцевая» связано с тем, что обработка таким инструментом чаще всего выполняется в перпендикулярном направлении. Торцевые насадки выпускаются с самыми разнообразными головками: круглыми, коническими, цилиндрическими, параболическими и пр. Поэтому всегда можно подобрать шарошку, геометрия которой максимально соответствует обрабатываемому профилю. Материалом абразивных головок служат различные сорта наждачного камня высокой твердости. В неподвижно закрепленной дрели цилиндрические шарошки можно использовать для заточки слесарного инструмента.

Трудности выбора

Учитывая то, что рассматриваемые приспособления являются надстройками для основного оборудования, то для каждого инструмента лучше приобретать переходник, произведенный тем же брендом. Хотя на рынке и существуют универсальные адаптеры, но профессионалы советуют лишний раз не подвергать свой шуруповерт или дрель излишнем риску работы со сторонними комплектующими

Таким образом, при покупке насадки следует обратить внимание на следующие моменты:

• Адаптер должен уверенно выдерживать не менее 300 оборотов в минуту;
• Наличие магнита для захвата биты обязательно;
• Хвостовик и патрон должны быть приспособлены под минимальный размер биты в 6 миллиметров;
• Выбранный бренд переходника должен обладать хорошей репутацией (и желательно быть производителем основного инструмента);
• В сопроводительных документах (инструкции) должны быть точно и полно описаны все технические параметры;
• Желательно наличие сертификата качества, подтвержденного российскими сертифицирующими организациями;
• Желательно наличие различных вариантов фиксации биты/сверла;
• Возможность настройки высоты;
• Регулируемая глубина ввинчивания или сверления.

Технические аспекты выбора насадок для шуруповерта

Для начала необходимо четко определиться с потребительскими запросами, то есть, какая потребуется глубина ввинчивания, какова нужна будет минимальная высота, каков будет диапазон диаметров крепежа. Для определения последнего параметра возможно использовать следующие соотношения (данные ориентированы для работы по металлическим основаниям средней плотности):

1. При наибольшем диаметре крепежа в 8 миллиметров – крутящий момент должен составлять не менее 12 Ньютонов на метр;
2. При наибольшем диаметре крепежа в 12 миллиметров – крутящий момент должен составлять не менее 20 Ньютонов на метр;
3. При наибольшем диаметре крепежа в 16 миллиметров – крутящий момент должен составлять не менее 30 Ньютонов на метр;
4. При наибольшем диаметре крепежа в 21 миллиметров – крутящий момент должен составлять не менее 60 Ньютонов на метр;
5. При наибольшем диаметре крепежа в 50 миллиметров – крутящий момент должен составлять не менее 180 Ньютонов на метр.

Также, нужно обратить пристальное внимание на способ, каким крепится бита к насадке. Как правило, известные своим качеством бренды, снабжают переходник для этих целей специальными магнитными кольцами, устанавливаемыми в патрон шуруповерта

Это делает надежной фиксацию ненамагниченных бит и головок непосредственно самих саморезов. Извлечение же кольца осуществляется путем нажатия на крестовидный выступ, расположенный на корпусе адаптера. Однако, качество фиксации лучше сразу проверять на месте до момента приобретения изделия. Все дело в том, что иногда, крепление может быть не слишком надежным в силу маленьких размеров кольца, что является «платой» за общую компактность переходника.

Топ-5. Калибр 96202

Модель оснащена удлиненной рукояткой и шкалой погружения сверла. Очень удобно при точной работе и не ограничивает применение некоторых нестандартных дрелей.

• Характеристики
  • Средняя цена: 1 800 руб.
  • Страна: Россия
  • Высота (мм): 400
  • Диаметр гнезда для дрели (мм): 46
  • Рабочий ход (мм): 60
  • Размер основания (мм): 162×162
  • Вес (кг): 2,02

Сверлильная стойка, как и любой другой инструмент, может быть бытовой и профессиональной. Сейчас перед нами нечто среднее. От профессионального инструмента тут вспомогательные модули. Есть линейка и ограничитель глубины, а также фиксатор пружины в выбранном положении. Также имеется очень длинная рукоятка, что добавляет инструменту удобства, особенно если используется дрель с большой ручкой. При этом обойдется стойка всего в 1,5 тысячи, что соответствует бытовому товару. Назвать модель низкокачественной никак нельзя. Основание полностью стальное. Вертикальная труба нержавеющая, а каретка чугунная. В общем, отличный вариант, у которого довольно сложно найти недостатки.

Заводские приспособления для дрели

А теперь перейдем к еще более серьезным заводским разработкам для дрелей и шуруповертов

Вот, например, приспособление на дрель для резки листового металла:

Есть и такая разновидность дреле-ножниц:

Ну а венцом творения производителей электротехники является модульная система, которая позволяет из шуруповерта получить практически любой другой электроинструмент:

Насадка с редуктором и патроном снимается, и шуруповерт превращается…

В электролобзик, в компрессор.

А вот так тоже можно, если лень вручную шприцевать:

Бывает, что лень крутить мясорубку. И здесь поможет шуруповерт:

Ну а для отрезки толстых кабелей это силовое приспособление будет незаменимо:

Ну и напоследок осталось напомнить о приспособлении к шуруповерту для вращения педалей велосипеда.

Электробуры с шаблонами

Электробуры часто применяются одновременно с особыми шаблонами, которые не только лишь увеличивают достоверность бурения и последующей установки, но и существенно стимулируют обработку. Направляющая приставка для дрели выполнена из металла и сохраняет собственные геометральные качества в течение длительного периода времени. Для домашнего применения можно приобрести доступный пластмассовый образец, который хоть и не настолько крепкий, как их металлический аналог, но гарантирует высочайшую достоверность обработки.

Смысл шаблонов для сверления состоит в том, что их структура содержит размеры и положение отверстий, производимых в элементах дизайна мебели. Имеются шаблоны, предназначенные для сверления отверстий для крепления мебельных петель, вставки замков и конструкции мебельных стяжек. В таких струбцинах находится не только промежуток между отверстиями, но и промежуток, в котором подобные отверстия должны размещаться от кромки заготовки. Самодельные насадки, применяемые в наборе со свёрлами, кроме того, используются для расширения функциональности.

Другие разновидности полезных насадок для дрели

Существует еще множество других узконаправленных насадок, которые нельзя причислить к общим категориям в силу их специфичности, но многие из них могут быть полезны как при строительстве, так и в быту. Например, приспособления для заточки сверл позволят поддерживать этот тип комплектующих в надлежащем виде.

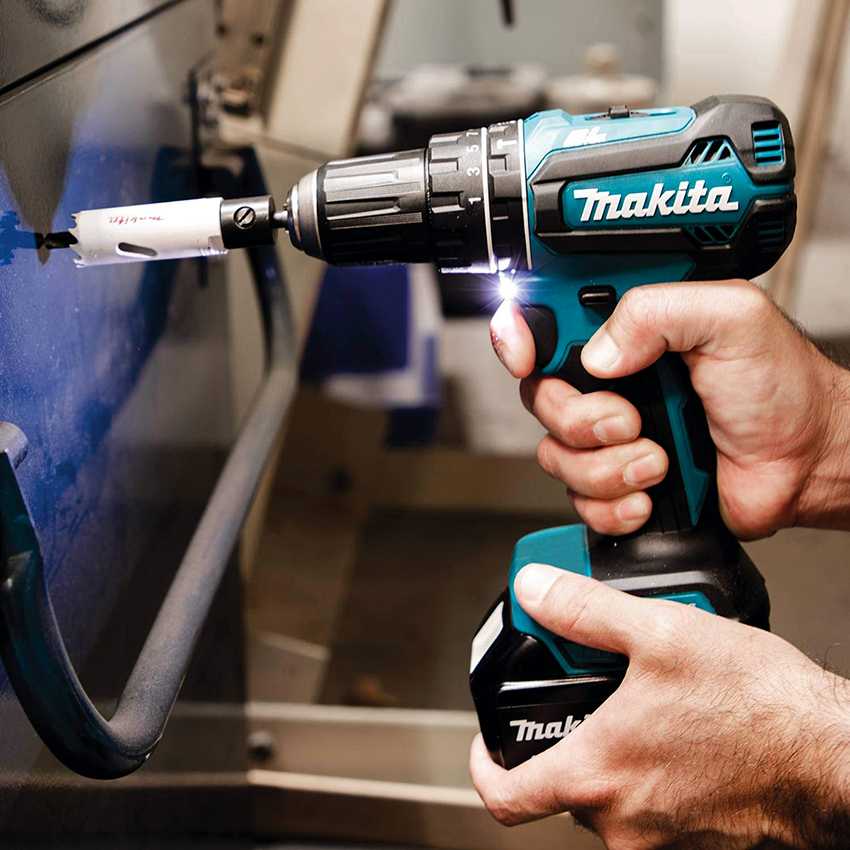

Коронки на дрель – одни из самых не заменимых насадок для мастерской

С помощью насадки-насоса на дрель можно перекачивать растворы и жидкости из одного места в другое. Такие приспособления используются в сочетании с очень мощной дрелью. Этот тип насадок пригодится в частном или дачном доме в том случае, если возникнет аварийная ситуация.

Владельцам загородного жилья могут быть полезны перосъемные насадки на дрель. Они используются для ощипывания дикой или домашней птицы. При этом кожа и мясо не повреждаются.

Всевозможные фрезы станут отличным дополнением к домашней мастерской. С их помощью умельцы могут украшать рельефными узорами изделия, изготовленные из древесины, а также создавать пазы и отверстия, избавляться от некоторых дефектов.

На этом перечень представленных в продаже съемных насадок для электродрели не заканчивается. Существуют десятки других приспособлений, позволяющих увеличить функциональность этого инструмента и добавить ему новых возможностей. Некоторые из них можно изготовить самостоятельно. В любом случае обязательно нужно придерживаться техники безопасности и проверять надежность фиксации насадок.

https://youtube.com/watch?v=BQQmt4Ygom4

Дисковая и тарелочная

Дисковые шлифовальные насадки по конструкции похожи на чашечные, но проволочная или пластиковая щетина в них направлена не вперед, а в стороны, в плоскости, перпендикулярной направлению вращения вала

Применять их надо с осторожностью, поскольку можно повредить шлифуемое покрытие

Тарелочные состоят из упругой тарелки, к которой крепится на клею, двусторонним скотчем, креплением Велкро (липучкой) или зажимается по центру круг из наждачной бумаги. Край тарелки может изгибаться, что позволяет подводить наждак к поверхности под разными углами и обрабатывать труднодоступные места.

Дисковые позволяют, в том числе, использовать абразивные и режущие диски от угловых шлифмашин (болгарок). Они крепятся на валу через центрующий переходник.

Чтобы не повредить небольшие детали, дрель лучше закрепить в станке, и подводить деталь к диску, держа ее руками или зажимными клещами.

Приборы для обработки дерева

На современном рынке присутствуют устройства для сверления, дающие возможность не только снизить глубину отверстий и руководить вертикальным расположением их оси, но и употреблять буровое долото в качестве небольшого резака. Подобные устройства особенно известны среди домашних специалистов, самостоятельно производящих мебель.

При применении разных рабочих приборов на дереве могут проводиться разные технологические процедуры (в частности, фрезерование, боковое высверливание отверстий в изделиях выпуклой либо более сложной конфигурации, требующих применения специальных вставок). В отдельных фрезерных модификациях подобных гибких приборов подключаются особые всасывающие насосы, объединённые с пылесосом, при помощи которых с области обрабатывания удаляются пыль и небольшие стружки. Необходимо иметь в виду, что даже подобные многофункциональные устройства не дают возможность сделать сверло полноценным ручным резаком.

Оно обладает:

• теми же рабочими возможностями;
• гарантирует более высокую достоверность и качество обработки.

https://youtube.com/watch?v=eSdWpYaNAvE

Никто не будет опровергать тот факт, что значительно комфортнее употреблять сверлильный механизм для создания отверстий (точность обработки с оборудованием выше). Большая часть современных модификаций этой адаптации обустроены тисками для фиксации элемента во время обработки, а также рамкой, в которой такой элемент может беспрепятственно передвигаться.

Непосредственно инструмент располагается в специальном держателе для сверла (корзинке), являющейся многоцелевым зажимным аппаратом и может применяться фактически для любой модификации бурового прибора. Подобное приспособление, в щите которого используется чёткая метрическая сетка, представляется весьма нужным приобретением для каждого домашнего мастера, поскольку оно даёт возможность формировать отверстия с минимальными затратами и правильностью.

Топ-4. Sparky SP 43

Стойка разработана таким образом, чтобы в нее устанавливалась дрель любой фирмы и размера. Компактная конструкция, быстро устанавливаемая на поверхность, оснащена всеми необходимыми деталями, в том числе отталкивающей пружиной.

• Характеристики
  • Средняя цена: 5 400 руб.
  • Страна: Германия
  • Высота (мм): 550
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 70
  • Размер основания (мм): 160×160
  • Вес (кг): 6

У производителей дрелей нет единого стандарта. Инструменты могут иметь разный размер и форму, и если у вас самая простая стойка, но при этом необычная дрель, не факт, что их получится соединить. Именно универсальность является главным преимуществом товара. Несмотря на классический размер крепежного гнезда, оно имеет нестандартную форму хомута, благодаря чему в стойку можно установить практически любую дрель. Качество конструкции также на самом высоком уровне. Если бренд вам незнаком, то скорее всего вы ошибаетесь. Это популярный немецкий производитель AEG, чье качество хорошо известно по всему миру.

Насадки на дрель — приспособления

Мы уже писали, как электродрель можно превратить в токарный и сверлильный станок (ссылки вставить), а также адаптировали ее для работы в качестве циркулярной пилы.

Представляем вам несколько приспособлений для дополнительного расширения ее возможностей.

1.Сверлильно-фрезерная насадка для электродрели.

Это приспособление позволяет получать высокоточные отверстия больших диаметров в различных, в т.ч. круглых, заготовках, выполнять некоторые фрезерные работы, что обеспечивается высокой точностью взаимного позиционирования режущего инструмента и заготовки.

2. Универсальное приспособление для заточки.

Данное приспособление, как никакое другое, оправдывает свою немалую стоимость высокой универсальностью. С его использованием заточка всего режущего инструмента, имеющегося в вашем хозяйстве: от ножей и топоров до сверел и режущих кромок любого инструмента, превратится в простое мероприятие.

3. Держатель со струбциной.

Такой универсальный держатель позволяет закрепить вашу электродрель в любом удобном месте и использовать ее с различным инструментом и в качестве заточного станка, и шлифовально-полировального, и фрезерного, и даже минитокарного. Главное, что при этом у вас остаются свободными обе руки.

Области применения шлифовальных насадок для дрели

Шлифовальные насадки для дрелей во многих случаях достаточно успешно заменяют специализированные шлифмашинки, что позволяет домашнему мастеру при решении своих задач обходиться минимумом приводного инструмента. К примеру, с помощью проволочной щетки можно удалить ржавчину или старое лакокрасочное покрытие, затем тарелкой с абразивной бумагой отшлифовать поверхность до и после грунтовки, после чего выполнить полировку краски с помощью фетра или войлока. Если необходимо установить подобную насадку на шуруповерт, используют специальные патроны с шестигранным хвостовиком или переходники. Единственное ограничение такого инструмента — низкие обороты шуруповерта.

Наличие разнообразных по форме шарошек из абразива позволяет растачивать отверстие в металле до нужного размера или придавать ему необходимую форму. Эти насадки для дрелей имеют множество форм и размеров, поэтому всегда можно подобрать соответствующую размерам и форме протачиваемого профиля. Шлифовальные тарелки и барабаны нередко применяют с дрелью, закрепленной с помощью специальных приспособлений в горизонтальном или вертикальном положении.

Уникальное точило

На дрель для заточки различного инструмента можно установить специальные насадки — она превращается в мини-точило, которое можно использовать для заточки сверл, полотен дисковых пил, стамесок, ножей и разного вида рубанков. Ценность этих приставок в том, что они помогают существенно экономить семейный бюджет — услуги профессиональных точильщиков аналогичного инструмента, особенно свёрл, находятся на довольно высоком уровне цен.

Устройство таких насадок позволяет осуществлять работу под разными углами, а для заточки сверл используется цилиндрическая насадка. Чтобы заточить другие инструменты, применяются специальные устройства.

На фото показаны оригинальная насадка для заточки сверл любого диаметра и станок правки дисковых пил. Установка различных насадок на дрель не представляет особой сложности.

Насадка На Шуруповерт Для Шлифовки Дерева

Приспособления для шлифовки

Есть разные приспособления для ручной не механизированной шлифовки. Нашему клиенту остается их делят на два главных вида.

• Инструменты, выполняющие конкретно саму обработку детали. ручные устройства, куда относятся шлифблоки (колодки, бруски) не шлифовальные насадки на дрель по другому говоря болгарку, представляющие из себя различные опорные тарелки не барабаны.
• Устройства, обеспечивающие нужное положение шлифовального инструмента относительно детали. направляющие, опорные поверхности не т.п.

К отдельному виду можно причислить приспособления для пылеотвода, которыми из-за богатства не вредности шлифовальной пыли также не следует третировать.

Топ-1. Энкор 20090

Стойка, набравшая наибольшее количество отзывов от покупателей на таких известных торговых площадках, как Яндекс.Маркет и Все Инструменты. Подавляющее число комментариев написано в положительном ключе.

• Характеристики
  • Средняя цена: 3 800 руб.
  • Страна: Россия
  • Высота (мм): 550
  • Диаметр гнезда для дрели (мм): 43
  • Рабочий ход (мм): 65
  • Размер основания (мм): 160×160
  • Вес (кг): 6,8

Перед нами сверлильная стойка, собравшая более 150 комментариев, среди которых практически нет негатива. Инструмент хвалят за качество и надежность. Платформа и каретка, в которую крепится дрель, изготовлены из прочного чугуна. Вертикальная труба нержавеющая, с толстыми стенками. Также тут достаточно мощная каленая пружина, не проседающая после длительного использования. Инструмент однозначно заслуживает внимания и занимает почетное место в нашем рейтинге. К недостаткам можно отнести только отсутствие тисков и направленные всего в одну сторону отверстия для их крепления. Если у вас нестандартные тиски, придется колдовать с их размещением на основе.

Плюсы и минусы

• Чугунная каретка
• Длинный рычаг
• Толстостенная вертикальная труба
• Мощная пружина

Прорези для тисков в одном направлении

Как создать насадку для дрели, чтобы быстро резать металл

Чтобы получить возможность быстро раскроить листовой металл, надо сделать полезное приспособление для дрели – ножницы для металла. Обойдутся они дешевле электроножниц, но будут гораздо надежнее.

Что потребуется для создания:

• пара болтов М8-10;
• три гайки М8-10;
• лист стали толщиной 2 мм;
• лист стали толщиной 4 мм;
• кругляк из стали d25;
• подшипник D25, d10-15;
• пара подшипников D42, d20;
• рукоять для угловой шлифовальной машины;
• труба с толстыми стенками (ее внутренний диаметр должен совпадать с диаметром подшипников d20).

Что нужно делать:

1. Из кругляка выточить вал для монтажа крупных подшипников.
2. С одной стороны вала проточить хвостовик, чтоб можно было зажать его в электродрели. С другой стороны – оставить утолщения. Они будут для подшипников своеобразным барьером.
3. Там, где диаметр увеличивается, к длинному валу приварить короткий вал, который будет соответствовать диаметру подшипника d10-15. При этом вал надо немного сместить. На полученный эксцентрик установить подшипники.
4. Готовый механизм запрессовать в трубу. Она обязана вместить часть вала, а хвостовая часть должна остаться снаружи. Если не нашлось подходящей по габаритам трубы, допустимо немного расточить имеющуюся.
5. Подсоединить к эксцентрику внутренние обоймы подшипников. Дополнительно подсоединить к трубе наружную обойму подшипника d20.
6. Вырезать из тонкого листа заглушку и приделать к краю трубы, там, где расположен маленький подшипник.
7. Вырезать полоску около 2 см, которая будет проходить сквозь центральную часть заглушки.
8. К торцам получившегося выреза приварить пару проушин из стали.
9. Далее из стали потолще вырезать подвижное лезвие. В боковине сделать вилку, ширина которой должна совпадать с диаметром мелкого подшипника.
10. Деталь примерить на подшипник между проушин. В трубе под нее надо сделать осевую проточку.
11. Просверлить проушины. Лезвие просверлить и обрезать под нужную форму.
12. Сделать нижнее лезвие, которое будет фиксированным. На нем надо вывести спуск и сделать заточку.
13. Оба лезвия разогреть до красного цвета. Закалить затем в масле.
14. Установить лезвия и поджать болтом сквозь проушины.
15. Лезвие с заточкой приварить к корпусу.
16. Подобрать отрезок трубки для крепления.

Ее внутренний диаметр должен совпадать с окружностью корпуса электродрели в точке установки рукояти.

1. В отрезке сделать отверстие и приварить гайку. В процессе установки болта труба будет зажата на электродрели.
2. Объединить трубу и ножницы, приделав пару полос. Справа на корпусе насадки наварить гайку, чтоб установить рукоять от машинки для шлифовки.

Ножницы для электродрели готовы к эксплуатации.

Что еще можно сделать из старой ручной дрели — быстровёртка

Выше описан процесс изготовления самоделки из старой дрели двухскоростного типа, которая имеет 4 шестерни. Однако есть и односкоростные устройства, которые также можно применить для изготовления самоделки. Из такого типа инструмента можно изготовить отвертку, работа которой выполняется одной рукой. Это очень удобно, когда вторая рука занята. Называется такое приспособление быстроверткой, а принцип его изготовления следующий:

1. Взять старую струбцину или сварить П-образную раму, на которой будут располагаться составные детали самоделки
2. С одной стороны приварить неподвижную рукоятку, а также подвижный курок (из стали толщиной не менее 1,5 мм), который соединен с ¼-1/5 части конической шестерни от инструмента
3. С другой стороны П-образной рамы крепится вал, на которой фиксируется патрон и коническая шестерня, соединенная с полушестерней от курка
4. При нажатии на рукоятку, происходит движение патрона за счет передачи момента
5. В патрон закрепляется бита с соответствующего типа, после чего можно приступать к работе

Есть у этой самоделки один недостаток — это необходимость отсоединения биты от крепежного элемента, чтобы вернуть рукоятку в исходное положение. Пример такого изобретения показан на фото ниже.

Для других материалов

Большинство вышеперечисленных фрез используются для работы с разными материалами. Но при условии, если они выполнены из твердых прочных режущих сплавов типа HSS или имеют впаянные режущие кромки из твёрдых сплавов с карбидом вольфрама или ванадия. Тогда ими обрабатывают:

• дерево;
• ДСП, ЛДСП, ДВП, МДФ, ОСП;
• фанеру;
• гипсокартон;
• твердые утеплители – пенопласты, фибролиты и т.д.

Фреза из слабого металла может справиться с древесиной, но на твёрдых клеящих смолах ДСП, ЛДСП, ДВП, МДФ, ОСП быстро сотрется и затупится. Тоже самое и на гипсокартоне – это мягкий материал, но с высокими абразивными (стирающими) свойствами.

По пластику

Пластик можно обрабатывать дрелью любыми вышеперечисленными фрезами. Однако пластики бывают разными, в том числе очень хрупкими. Поэтому требуется пробная обработка на ненужном куске материала. Фреза для таких хрупких пластиков должна быть острой. Обработку проводят на максимальных оборотах дрели (если есть регулятор), плавно и без сильного нажима.

По керамике, кафелю и газобетону

Для обработки твердых материалов дрелью (керамика, кирпич, бетон, кафель) используются фрезы – коронки, аналогичные описанным выше. Отличие в том, что вместо зубьев у таких специальных фрез – твердосплавное напыление. Это может быть карбид вольфрама, напыление из искусственного алмаза, другие сплавы, которые не стираются о твердые материалы.

Фреза — коронка

Центрирующее сверло-конус также выполнено из впаянного твердосплавного резца.

Основное назначение такой оснастки – выборка отверстий в стенах под электророзетки, выключатели, распределительные коробки и т.д.
