Полольник для мотоблока: как сделать самодельный культиватор и собрать рыхлитель своими руками

Принцип действия

Культиваторы для ручной обработки земли делятся на две группы: рыхлители и ротационные модели. Представители первой разновидности напоминают по форме руку, оснащённую тремя или пятью металлическими «пальцами».

Культиватор для дачи

По сути, это сильно модернизированная тяпка, для работы с которой необходимо прилагать массу физических усилий. Поэтому такой вариант больше подходит для работы в теплицах. Рабочий элемент ротационных моделей выполнен в виде звёздочек, с большим количеством лучей.

Во время работы, звёздочки буквально «вгрызаются» в землю, разрыхляя почву и одновременно подрезая и измельчая сорные растения.

Как пользоваться ротационным культиватором со звёздочками? Благодаря простоте конструкции, обращаться с этим устройством довольно просто.

Агрегат устанавливается вертикально в землю, стандартное положение культиватора: звёздочки располагаются в междурядьях, соединительная ось проходит над грядкой. Культиватор приводится в движение посредством прилагаемых усилий.

Даже с учётом того, что движущей силой является человек, обработка земли проходит намного быстрее, чем при выполнении аналогичных действий лопатой или мотыгой.

Практически все модели ротационных культиваторов ручного типа оснащаются дополнительными колёсиками, что облегчает передвижение агрегата по грядкам. Кроме того, изделие можно насаживать на длинную рукоять, что позволяет работать, не сгибая спины.

Этот момент очень важен для пенсионеров, которые часто страдают радикулитом, собственно они и являются основными покупателями этой разновидности садового инвентаря.

Изготовление культиватора торнадо

Садовый инструмент торнадо выглядит, как большой штопор с ручками. Несколько его лезвий расположены под углом друг к другу. При работе они ввинчиваются в землю, облегчая труд дачника, ведь нагибаться нет необходимости. Торнадо идеален для копания созревшего картофеля. Кусты растения просто прокручивают по часовой стрелке и вытаскивают из земли вместе с клубнями. Инструментом можно удалять сорняки вместе с корнями и окучивать грядки вращательными движениями.

Культиватор торнадо

Внимание! Длина ручки вместе с вилами должна соответствовать росту человека. Лезвия в изогнутом состоянии должны достигать 25 см.. Для сборки торнадо вам понадобятся:

Для сборки торнадо вам понадобятся:

• вилы;
• пластмассовая насадка для черенка;
• половина метра трубы такого диаметра, чтобы она надевалась на пластмассовую ручку-насадку.

Культиватор Торнадо удаляет корни растений, так же часто его применяют для выкапывания картофеля

Этапы монтажа:

1. Трубу разрезают по длине и надевают на ручку, так чтобы она выступала в обе стороны на 25 см. То есть верх ручки приобретает т-образную форму. Крепят трубу изолентой.
2. Зубьям вил придают определенную форму с помощью молотка. То есть попросту закручивают их по спирали.
3. Соединяют ручку и вилы. Инструмент готов.

Как собрать мотокультиватор

Составные части конструкции:

Силовая установка.
Электромотор или двигатель внутреннего сгорания. Электропривод можно взять от старой вентиляционной системы или промышленного компрессора, такие энергоустановки имеют приличный ресурс и высокую надежность.

Если вы используете ДВС (например, от мопеда), его необходимо принудительно охлаждать, поэтому позаботьтесь об установке вентилятора. Мотор от бензопилы имеет усовершенствованную систему охлаждения, поэтому проблемы перегрева нет.

Редуктор.
Обязательный элемент любого мотоблока или культиватора. Высокая скорость выходного вала двигателя (вне зависимости, электрического или бензинового) слишком высока, а крутящий момент в компактных силовых установках недостаточен для обработки почвы.

При помощи понижающего редуктора уменьшаются обороты, и растет усилие на рабочем валу.

Рама и портал для навесного оборудования.

Важно! Даже если вы строите мотокультиватор с единственной осью, его всегда можно оснастить колесами и навесить любые приспособления – от окучника до плуга. Поэтому кронштейн для подвеса различных приспособлений должен быть.. Ручки для управления.
Помимо основной функции – удержания механизма в рабочем положении, на рукоятки выводят органы управления силовой установкой

Конструкция должна быть прочной и удобной

Ручки для управления.
Помимо основной функции – удержания механизма в рабочем положении, на рукоятки выводят органы управления силовой установкой. Конструкция должна быть прочной и удобной.

Если вы решили собрать культиватор своими руками – чертежи можно взять из технической литературы или разработать самостоятельно. Привязываясь к готовому проекту, вы будете вынуждены искать именно те компоненты, который предусмотрел автор конструкции.

Предлагаем к рассмотрению две конструкции, имеющие различную концепцию:

Сборка ручных культиваторов

Как только подготовите все необходимое для работы, можно приступать к изготовлению ручного культиватора. Это уникальное изделие, имеющее целый ряд преимуществ, например, компактность, доступность материалов для ее изготовления и эффективность готового культиватора.

Самодельный культиватор даст возможность не только удалить сорняки по всему участку, но и качественно разрыхлить почву. Но, как уже отмечалось ранее, ручные культиваторы не предназначены для больших участков, поэтому если ваш сад или огород имеет большую площадь, тогда есть смысл приобрести бензиновый культиватор. Ручные конструкции лучше всего подходят для дачных работ. В домашних условиях можно изготовить такие виды ручных культиваторов, как роторный, дисковый, плоскорез и другие.

Роторный культиватор

Основные задачи роторной конструкции заключаются в бороновании почвы и дальнейшем ее разравнивания. Культиватор состоит из специальных полусферических дисков в количестве 2 или 4 штук. Каждая из пар этих дисков крепится к оси, за счет чего основа конструкции может двигаться. Это позволяет при работе увеличивать или уменьшать угол наклона дисков.

Основа обязательно должна быть металлической, так как на нее оказывается большая нагрузка при работе. Саму основу можно прикрепить к ручке. Если все детали будут выполненными из металла, это существенно увеличит вес конструкции, поэтому многие дачники делают ручки из дерева. При работе к дискам такого культиватора не будет цепляться трава, что очень удобно, особенно при обработке участков, покрытых сорняками.

Культиватор «Торнадо»

Отличный культиватор с самой простой конструкцией, состоящей всего из трех частей – погружного элемента, ручки и черенка. Во многом принцип работы культиватора схожий с работой штопора. Нужно надавливать конструкцией в землю и проворачивать, а затем культиватор можно поднимать. В ходе обработки участка сорняки удаляются вместе с корневой системой. Изделие легко можно изготовить в домашних условиях, если соблюдать пошаговую инструкцию, приведенную ниже.

Таблица. Изготовление культиватора «Торнадо».

Устройство и принцип работы культиватора

Большинство культиваторов имеют примерно одинаковую конструкцию. У них есть рама и рабочие органы. Это могут быть фрезерные ножи, диски, лапы и др. Также имеются ходовые или опорные колеса (у навесных моделей они отсутствуют); система крепежа рабочих органов, механизмы для регулировки глубины их хода. С помощью специального устройства культиватор можно переводить в транспортное положение из рабочего.Пропашные агрегаты имеют устройство, с помощью которого устанавливаются рабочие органы на заданное междурядье, а также механизм, позволяющий управлять движением культиватора. Принцип действия культиватора зависит от того, какие рабочие органы у него присутствуют.Лаповые культиваторы позволяют подрезать сорняки, рыхлить почву и вносить удобрения, окучивать растения. Если культиватор оснащен гладкими вырезными дисками, то он позволяет обрабатывать почву на вырубках. Культиватор с игольчатыми дисками, вращающимися в горизонтальной плоскости, разрушает почвенную корку и рыхлит почву в защитной зоне и рядах растений.

Ротационные крыльчатки и каркасно-проволочные рыхлят почву, уничтожают растительность (траву) в рядах. Пальцевые — рыхлят почву, уничтожают сорняки.

Трансмиссия

Для самодельного дизельного мотоблока, впрочем, как и мотокультиватора, потребуются цепи, звёздочки, переходной вал. Их в основном заимствуют у списанной мото-, авто-, агротехники. Ступицы звёздочек не сложно сделать самому, используя куски железа и токарный станок, благо по этой теме легко найти в интернете подробный чертёж или видео. Готовый редуктор к самоделке берут от любой модели мопеда. В приготовлении самодельного редуктора используют стальные пластины и цилиндрические диски с зубьями. Можно установить самодельный дифференциал.

Кинематическую схему самоделки создают максимально простой, чтобы обеспечить большую надёжность функционирования её механизмов. Передачу крутящего момента от двигателя на промежуточный вал организуют посредством стандартной роликовой цепи с ведущей и ведомой звёздочками. При этом увеличивают передаточное число промежуточного и снижают частоту вращения выходного валов.

Иногда в состав трансмиссии мотоблока или мотокультиватора включают так называемый ходоуменьшитель. Это понижающий редуктор, который необходим для получения медленных рабочих скоростей (На видео показана пошаговая инструкция, как собрать ходоуменьшитель).

Установка данного приспособления позволяет улучшить управление самоделкой и сделать её эксплуатацию безопасной для человека. Ходоуменьшитель покупают или собирают своими силами. Как самому сделать ходо уменьшитель и что для этого понадобится, можно посмотреть как на видео, так и поинтересоваться на тематических форумах, организованных технарями-умельцами.

Электрокультиватор своими руками

Электрический инструмент из подручных материалов можно смастерить за 2 дня, но подготовиться нужно заранее.

Устройство электрокультиватора

Для его сборки может пригодиться: двигатель от стиральной машины, редуктор, «звездочки» и цепь с детского велосипеда, подшипники, ножи культиватора, сваренные из рессор автомобиля, уголки, колеса, кабель длиной около 50 м., кусок жести для защиты мотора от почвы. Вместо двигателя стиральной машинки можно использовать мощную советскую дрель, плюс редуктор от сгоревшей болгарки, или электрическую мясорубку.

Конструкция, собранная из тех или иных предложенных элементов будет выглядеть примерно так: металлический каркас с двумя колесам по обеим сторонам. Двигатель из стиральной машинки, мясорубки или дрели – в центре. Его нужно соединить с ножами культиватора и обеспечить вращение с помощью цепи и «звездочек» от детского велосипеда.

Электрокультиватор своими руками

На двух ручках можно закрепить кабель с пусковым механизмом.

Этапы монтажа:

1. Сначала изготавливают и скрепляют основные детали, затем под них делают каркас. Размеры зависят от подручных материалов, которые вы используете.
2. К корпусу двигателя приваривают редуктор с передаточным механизмом.
3. К выходному валу редуктора крепят лезвия. Можно применить заточенные и скрепленные рессоры машины или любой другой металл.
4. На каркас, изготовленный из уголков, хомутами и болтами крепят двигатель.
5. По центральной оси должна быть ось с колесами по бокам.
6. Сверху приваривают ручки и кабель.

Самодельный электрокультиватор из бензопилы

Плюсы агрегата:

• легкая и удобная электрическая конструкция;
• экологичен, в отличие от механизмов, работающих на бензине. Значит, можно его использовать в парниках и теплицах.

Минусы:

• при изготовлении обязательно использовать сварку;
• не подходит для обработки больших площадей.

Механические усовершенствования не только облегчают труд, но и увеличивают эффективность и скорость обработки почвы. Любой из рассмотренных инструментов земледельца незаменим при работе на земле и легок в использовании.

Как сделать мотоблок из бензопилы своими руками?

Чтобы создать такой самодельный агрегат, рекомендуется использовать специальные чертежи. Эти схемы можно нарисовать самостоятельно, если есть определенные знания и представление о мотоблоке, либо выбрать один из предложенных вариантов

Самодельный мотоблок из бензопилы создают в несколько этапов, при этом важно соблюдать все нюансы, указанные на схеме

• Изготовление рамы. Для этого используют толстостенную трубу, из которой следует создать куб с углами 32х32мм.
• Установка мотора на верхние каркасные углы рамы, которые являются поперечными. Также нужно присоединить топливный бак, используя для этого кронштейны (бак должен быть размещен ниже мотора).
• Раму на передней части оснащают вертикальными стойками, которые служат промежуточными опорами вала.
• Специальные опоры присоединяются к продольным углам, что позволит потом монтировать ходовые валовые подшипники.
• На передний элемент рамы устанавливают металлический груз, что обеспечит устойчивость мотоблока.
• Из небольших металлических труб конструируют ручки для управления.
• Мотоблок комплектуют старыми небольшими колесами, и также можно изготовить из металлических пластинок.

По итогу можно получить хороший мотоблок, у которого центр тяжести располагается над колесной опорной поверхностью.

Функциональные возможности

Может показаться, что электротяпка – это такая разновидность культиватора, но это не совсем так. Оба этих инструмента обладают схожими функциями, но у каждого из них свой принцип действия и свои уникальные возможности.

Основных вариантов применения электротяпки несколько.

Рыхление земли. Это основное предназначение инструмента. Вращаясь, штыри дробят и рыхлят комья земли, перемалывая их в однородную массу. При необходимости, приложив некоторое усилие, только что разрыхленную почву можно перемешать с землей, лежащей чуть глубже, слегка погрузив колесики в землю

Главное — соблюдать осторожность, ведь, перестаравшись, можно навредить корневой системе культурных растений.

Боронование. Распахивание почвы после высадки растений, производимое путем неглубокого погружение штырьков.
Прополка

Во время движения колесико захватывает часть срезаемых растений, оставляя их на поверхности земли.

Подравнивание кромок газона или клумбы. Еще одна функциональная особенность прибора. Подравнивать тяпкой гораздо быстрее и удобнее, чем ножницами для газона или и вовсе вручную.

Культиватор «Ёжики»

Для основы нужно подготовить мощную вилку, изготовленную из стальной полосы. Спереди инструмента расположена рабочая ось с насадками. Их нужно делать из кусков трубы, на которые наварены стальные прутья с заострёнными кончиками. Собственно, и название отсюда.

Рыхление осуществляется за счёт лёгкого встряхивания почвы и её прокалывания, но сорняки остаются на месте, особенно их корни. Главным плюсом такого подвида является лёгкий ход инструмента. Междурядный проход осуществляется практически без усилий.

Так же как и в звёздочной модели, в конструкции «ёжики» можно дополнительно установить плоскорез для последнего этапа обработки земли, с помощью которого удаляются все сорняки. Для рукоятки можно применить как палку от лопаты, так и велосипедный руль. Такой руль можно использовать перед собой и позади.

Для первого варианта необходимо саму насадку «ёжики» загонять в грунт собственным весом. Этот процесс довольно трудоёмкий. Для второго случая нужно рабочую часть утяжелить. Тем не менее работать им намного легче, несмотря на лишний вес. В подобной работе можно прислушаться к советам родителей. Они знакомы с такими инструментами лично. В прошлом ручными конструкциями очень часто пользовались, так как механизированных средств не было вообще.

Как сделать самодельный мотокультиватор

Разработано немало машин и механизмов, которые помогают культивировать, нарезать борозды, пропалывать междурядья, окучивать растения. Зачастую они довольно сложные, дефицитные и дорогие. В случае, когда земельные участки небольших размеров, на которых легкие почвы, многие садоводы предпочитают пользоваться ручным культиватором, выпускаемым отечественной промышленностью. В этом случае работа проводится преимущественно вдвоем.

Используют для этого характерный метод «шаг вперед, полшага назад»: продвижение вперед идет большими толчками, с 10 сантиметровым откатом назад. Поскольку этот метод повышал производительность работы в сравнении с ручным трудом, но физически изматывал, было решено оснастить культиватор самым простым двигателем внутреннего сгорания, то есть сделать самодельный мотокультиватор.

Как сделать самодельный мотокультиватор, описание и чертежи

Установить двигатель от мопеда, сделать двухступенчатую силовую передачу, и в качестве звоздочек установить доступные велосипедные (чтобы число зубов было равно 41).

В первую очередь модернизировали раму окучника. Вначале отрезали вилку крепления колеса. Вместо нее прикрепили немного удлиненную новую вилку, с помощью электросварки. На передней части этой вилки приварили трубу, которая является дополнительным усилителем и одновременно с этим служит несущим элементом для промежуточного вала и двигателя.

Поскольку окучник, в результате изменений, становится самоходным, необходимо его штатное колесо усиливать. Для этого на обод и ступицу приваривается трехлучевая спица. Она вырезается из стального листа, толщиной 2 мм. Само колесо модернизировали, приварив к нему двадцать грунтозацепов, изготовленных из стального уголка 20х20, длинной 60 мм. На ступицу колеса, с левой стороны, установили велосипедную звездочку.

Устанавливаемый двигатель от мопеда оборудовали принудительным охлаждением. Чтобы это было возможным в крышке сцепления двигателя сделали отверстие, диаметром 29 мм, которое находится на одной оси с гнездом ведущей шестерни коленчатого вала. Это отверстие будет использовано для установки болта-оси и ступицы-втулки для крыльчатки вентилятора.

Как сделать мотокультиватор своими руками

Мотокультиватор-окучник состоит:

• колесо с грунтозацепами (1),
• велосипедная звездочка (2),
• трехлучевая приварная спица (3),
• рама мотокультиватора (4),
• выхлопная труба с глушителем (5),
• модернизированный двигатель от мопеда (6),
• топливный бак (7),
• трубчатая V-образная стойка (8),
• звездочка промежуточного вала (9),
• труба, усиливающая раму (11),
• рукоятки с ручками управления дроссельной заслонкой карбюратора и сцеплением (12),
• механизм крепления и регулировки рукояток (13),
• лапа культиватора-окучника (14),
• узел (16).

Для изготовления крыльчатки использовался дюралюминиевый лист, толщина которого 0,5-1,0 мм. Заготовка перед этим была размечена, после чего были просверлены крепежные отверстия. Затем было надрублено зубилом, прорезано ножницами, а получившиеся лопасти были отогнуты. Такая крыльчатка крепится к коленвалу с помощью фасонной гайки, ступицы-втулки и специального болта М8. Чтобы это получилось нужно следовать простой методике, и частично перебрать двигатель.

Вначале переставляем головку цилиндра. Ее нужно повернуть так, чтобы перпендикулярно крышке муфты сцепления установились вертикальные ребра охлаждения. Потом от цапфы коленчатого вала отделяем ведущую шестерню, используя штатный съемник. Последнюю надежно закрепляем в тисках, установив перед этим защиту от «сминания», и переходим к вентилятору.

К ступице-втулке накрепко прикручиваем крыльчатку винтами М4. С обратной стороны обязательно расклепываем крепежные элементы. Шлицами к крыльчатке навинчиваем фасонную гайку на резьбу М20, тем самым подготавливаем узел для соединения с ведущей шестерней.

Для изготовления нижней крышки кожуха вентилятора используют листовой металл. Далее ее устанавливают на крышку муфты сцепления и соединяют винтом М6. Следят за тем, чтобы максимально совместились обе детали. Центры дополнительных крепежных отверстий устанавливают в крышке муфты, используя для этого отверстия крышки кожуха. После этого обе детали вновь снимают с двигателя, для нарезки резьбы М5 и сверления недостающих отверстий. Когда крышка сцепления установлена на место, к ней привинчивают крышку вентилятора.

Технология изготовления

Из вил по типу «Торнадо»

Подобный культиватор можно благополучно выполнить самостоятельно из обычных вил.

Для этого потребуется пластмассовая насадка, которую обычно используют для вил, лопат, в форме ручки. Немного видоизменяем насадку, для того, что б ручка была похожа на горизонтальную трубу. В качестве ее возьмите часть пластиковой трубы размером 0,5 м.

1. Вдоль трубы делают разрез так, чтоб при вывороте она налезла на ручку.
2. Для надёжности сцепки и в дальнейшем практичном применении, зафиксируйте все изолентой.
3. Осталось только придать вилам скрученности в виде штопора. Для этого молотком загибают зубья в нужную сторону.

На базе велосипеда

Для того чтобы смастерить самодельный культиватор из подручных средств, вам пригодится старая рама от велосипеда и

Способ сборки:

1. К раме крепят головку культиватора, которая представляет собой либо уже готовые запчасти от старого аппарата, либо из стальных прутиков сделанный самостоятельно. Для каркаса подойдёт небольшой плуг. А для удобства управления рукоятку делают из стальной трубы.
2. Поперечину создают из трубы диаметром 2-3 см.
3. Всю конструкцию закрепляют болтами, ничего не должно болтаться.
4. Для удобства колесо берут средних размеров, закрепляя его контргайками.
5. Такой вид культиватора предназначен для прополки земли между грядок.

Схема сборки самодельного культиватора на основе велосипеда (для увеличения нажмите на фото)

Дисковый роторный

Диски для роторного культиватора

Этот вид предназначен для разбивки твёрдых кусков и выравнивания почвы. Основной рабочий элемент представляет собой диски в форме сферы. Вся сложность заключается в их изготовлении.

Порядок работ следующий:

1. Из металла делают пластины сферической формы толщиной в 4 мм. Молотком выбиваются чаши в центре самой пластины.
2. К втулкам привариваются диски, замещая их на оси.
3. Край оси крепят специальными шплинтами в скобах.
4. Уступ делают в скобе, которая больше по размеру, через него проводят трубу и рукоятку.
5. В меньшей по размеру скобе делают шток с диаметром 25 мм и длиной 26 см. Сюда же ввинчивают стержень толщиной 15 мм.
6. Выпуклые углы культиватора фиксируют с помощью гаек-барашков.
7. За счёт вращения выпуклых углов большая скоба прогибается, стержень поднимается, изменяется угол расположения элементов.

Культиватор из бензопилы

Понадобятся материалы:

• уголок из метала;
• бак для топлива;
• трубка;
• обрезиненные колеса;
• звезда для промежуточного вала (41 зубец);
• мопедная звёздочка.

Для начала нужно сварить раму-куб, используя уголки из металла для мотоблока. Размер рамы 32 на 32 см, сверху на поперечные уголки крепят двигатель, снизу на кронштейнах устанавливают бак для топлива. Затем на угловых вертикально стоящих стойках крепят промежуточный вал. Для ходового вала подшипники присоединяют к продольным уголкам. Из этого всего выходит мотоблок с опорой на поверхность колеса.

Для ручек используют трубы диаметром примерно 30 мм. Хорошие колеса выйдут из обрезиненных. Тут пригодится звезда для промежуточного вала на 41 зубец и основная звезда (подойдёт мопедная). Остаётся только собрать все части в один механизм, и вы получите садовый культиватор из бензопилы (кстати, как выбрать бензопилу, Вы можете прочитать здесь).

С этим можно справиться даже без чертежей. К тому же культиватор не очень требовательный к материалам для заправки в отличие от покупных моделей.

Культиваторы существенно облегчают земельные работы, помогают качественно обработать землю перед посадкой, бороться с сорняками и просто незаменимы для больших участков. А если нет средств на покупку этих дорогостоящих машин, то вполне можно изготовить своими руками.

Как сделать ручной культиватор из велосипеда подробно рассказывает это видео:

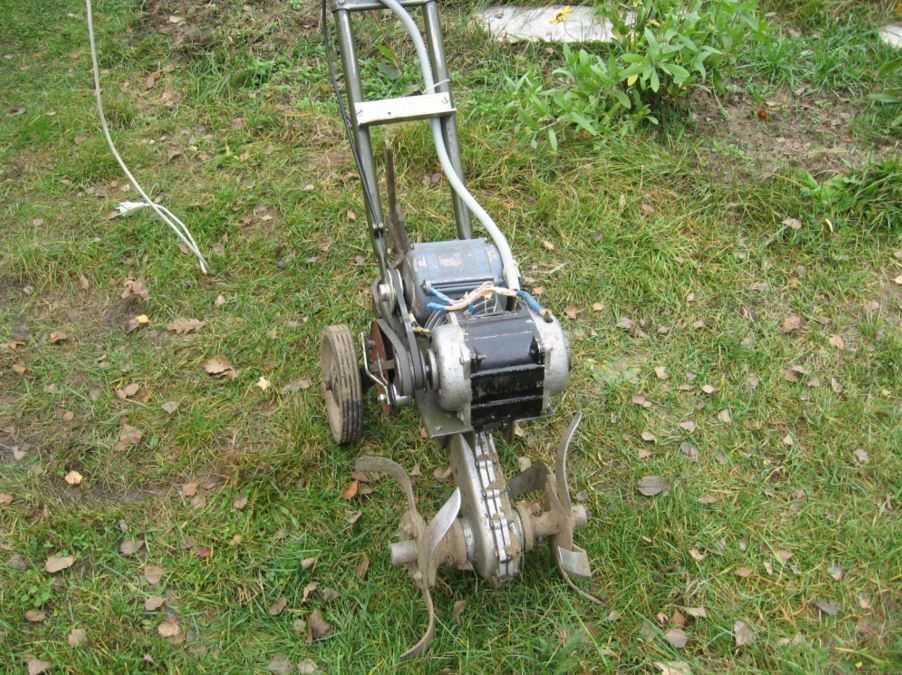

Культиватор своими руками с электроприводом

В качестве силовой установки использованы два электродвигателя мощностью 1500 Вт каждый. Они объединены в единую систему при помощи ремня и шкивов одного диаметра. На одном из моторов шкив двойной, и с помощью натяжного ролика крутящий момент подается на рабочий шкив, соединенный с первичным валом редуктора.

Задние колеса не являются ведущими, при установке на переднюю ось роторной насадки, они становятся опорной конструкцией. Если на ведущую ось поставить колеса – задний мост придает устойчивости конструкции. При такой компоновке можно навешивать различные приспособления, от культиватора плоскореза до копьеобразного рыхлителя.

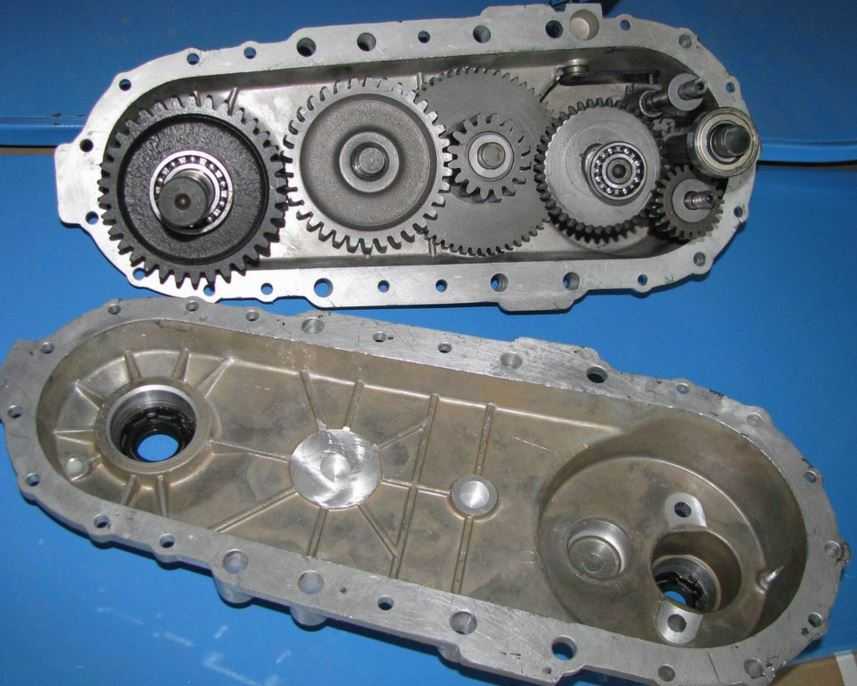

Редуктор в этой конструкции использован готовый, от сломанного мотоблока «Нева». После замены износившихся шестерен – работоспособность восстановлена.

Преимущество такого редуктора в прочности кожуха. Поэтому он использован как конструктивный элемент культиватора. Передняя ведущая ось представляет собой расширение вторичного вала редуктора.

Рама собрана из подручных материалов, от мощной вентиляционной системы, со списанной военной техники. Оттуда же взяты алюминиевые трубы для стойки рукоятей управления. Кронштейн для навесного оборудования изготовлен из держателя плуга от выброшенной сельхозтехники. С нее же взяты колеса.

Единственный покупной элемент – силовой кабель питания. Длины 20 м. хватает для обработки земельного участка площадью 4 сотки, с розеткой, установленной в углу поля. Мотокультиватор с двигателем от мопеда.

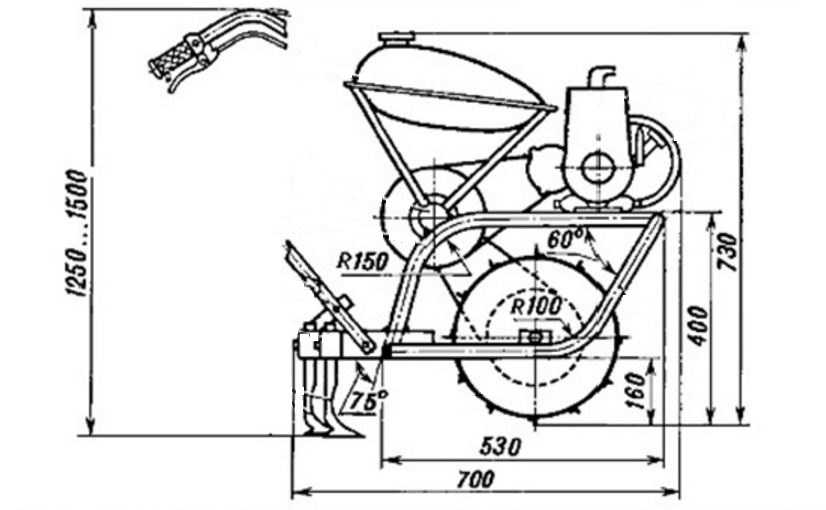

Чертеж устройства представлен на иллюстрации:

В качестве силовой установки использован мопедный мотор Д8. Воздушное охлаждение на культиваторе не работает, из-за малой скорости. Поэтому вокруг цилиндра напаяна жестяная емкость, в которую наливается вода. Периодически подливая жидкость, вы не даете блоку цилиндра разогреться выше 100°С.

Редуктор цепной, двухступенчатый. Применены звездочки от велосипеда и мопеда. Кожухи сварены из листовой стали толщиной 3 мм. Нижняя ступень редуктора несет силовую функцию, поэтому выходной вал усилен стальными втулками, закрепленными на корпусе редуктора.

Вывод: Конструкции получились прочные и надежные, опробованы не одним десятком садоводов. В любую из них всегда можно внести изменения, исходя из имеющихся у вас материалов.

Мотокультиватор с двигателем от мопеда – видео. Самодельная рама сварена из уголка 40х40х5 и профильной трубы 20х20. Установлена коробка передач от ВАЗ 2101, передача от двигателя к коробке осуществляется через цепь. Все просто и со вкусом. Остальные подробности в видео ролике.

Таблица категории грунтов

Плотность грунтов напрямую зависит от их состава и текущей влажности. Напитанная водой земля уплотняется и становится тяжелее.

Если рыхлость высокая, вода быстро проходит в более глубокие нижние слои, не застаиваясь в зоне корней. На тяжелых глинистых почвах картина иная – поверхностные лужи могут медленно впитываться и испаряться. При их высыхании образуется твердая корка.

Исходя из данных, приведенных в таблице ниже, становится ясно, что быстро улучшить плотный суглинок и тяжелую глину можно с помощью внесения промытого речного песка. Карьерный аналог, в частности, из-за содержания в его составе примесей (красный оттенок – та же глина), подходит для решения этой задачи хуже.

Часто на форумах и в различных обсуждениях можно встретить довод, что песок, смешанный с глиной, образует твердую воздухонепроницаемую смесь, которую по своим характеристикам можно сравнить с цементом.

Это не совсем так, при использовании чистого песка в нужных объемах земля будет только улучшаться, становясь более рыхлой и мягкой.

Грунт	Категория	Плотность (тонн на м3)	Коэффициент разрыхления грунта
Песок сухой	1	от 1,2 до 1,6	от 1,05 до 1,15
Песок влажный, суглинок разрыхленный, супесь	1	От 1,4 до 1,7	От 1,1 до 1,25
Суглинок, легкая глина, мелкий и средний гравий	2	От 1,5 до 1,8	От 1,2 до 1,27
Плотный суглинок, глина	3	От 1,6 до 1,9	От 1,2 до 1,35
Тяжелая глина, суглинок с гравием	4	От 1,9 до 2,0	От 1,35 до 1,5

Электрокультиватор из мясорубки

Распространенная практика изготовления ручных культиваторов приобрела настолько широкую практику, что сейчас делают даже самостоятельно электрокультиваторы из двигателя от электрической мясорубки. Устройство настолько функционально, что может даже передвигаться самостоятельно, а по производительности они не уступают продукции знаменитой продукции ЛопЛош, знаменитого российского производителя. Люди ухитряются даже разместить пусковую кнопку на ручке, если работа осуществляется в ручном режиме.

Схема устройства электрокультиватора:

Инструменты нужны примерно те же, достаточно сварки, молотка и плоскогубцев, набора ключей. Так что если в распоряжении имеются необходимые детали – двигатель, уголки и трубки, велосипедные колеса, винт и лом и собственно электродвигатель.

Для такого мотокультиватора понадобится ходоуменьшитель, чтобы можно было уменьшать обороты мотора и работать на оптимальном режиме — его также вполне по силам сделать своими руками. Все зависит от того, какой тип устройства будет выбран.

Можно сделать культиватор из триммера, использовать мотор из электрической дрели, и по отзывам дачников, они просто не уступают агрегатам, изготовленным на МТЗ или на заводе. Положительные отзывы получены и от использования запчастей от Реверс Т-40.

Если как следует взяться за процесс и обладать определенными навыками, можно делать отличные варианты, как, например, здесь:

Для тех, кто хочет самореализоваться, дать простор фантазии и творчеству, использовать уже ненужные детали в новой плоскости и сэкономит на этом, оптимальный вариант – позаимствовать уже накопленный опыт и послушать советы.

Практическая смекалка нашего народа не дает усомниться в успешности любого начинания, которое облегчит труд и позволит значительно сэкономить средства. Ведь профессиональные агрегаты не так уж и необходимы на маленьком дачном участке.

Версия из двигателя бензопилы

Арсенал, необходимый для создания это версии, таков:

• сам двигатель, взятый из бензопилы;
• стартер;
• глушитель;
• топливный бак;
• велосипедная цепь;
• колёсо (диаметр средний);
• металлические уголки;
• колёса.

Применив сварочную технику, либо болты, соберите раму задуманной модификации. Здесь потребуются указанные уголки, а в случае надобности – стальная труба. По форме рама напоминает трапецию с наклоном по двум сторонам. Для соединения двух сторон задействуются поперечины. Они являются залогом надёжной работы конструкции.

На раму монтируется обозначенный двигатель. Нижняя часть имеет двухколёсный вал. Колёса здесь выполняют культивацию. На вал монтируются фрезы. Для их изготовления применились квадратные пластины. Вращение вала – это заслуга велосипедной цепи.

При установке этой цепи необходимо следить, чтобы позиция вала и звёздочки образовывала прямой угол. Если пренебречь этим правилом, в рабочем процессе цепь станет постоянно сползать.

Самодельный ручной культиватор

Сделать ручной культиватор своими руками вполне возможно, при этом не потребуются какие-то специальные инструменты или материалы. Работа может занять не более суток, все зависит от выбранной конструкции и комплектации будущего инструмента.

Детали просты и надежны, но если инструмент все-таки сломается, заменить поломанную часть будет просто. Ее можно будет сделать уже из имеющихся материалов.

Еще один плюс в самостоятельном изготовлении устройства состоит в том, что сделать его достаточно просто даже не имея специального образования.

https://youtube.com/watch?v=L_Pbf6XC7Ks

Инструкция по сборке

Собрать такое устройство можно из разных подручных материалов, причем есть варианты как самые простые, так и более усовершенствованные.

В качестве основы для изготовления может послужить старый велосипед, который уже нельзя отремонтировать, также будет нужна старая двухручная пила или же головка от использованного культиватора. Инструменты понадобятся такие:

• болгарка;
• дрель;
• пила;
• ключи.

От велосипеда нужно взять только одно колесо и раму. К раме потребуется прикрепить головку культиватора, а если ее нет, то половину острия двухручной пилы, или стальными прутьями, или же металлическими острыми прутьями с заточенными концами. К велосипедному рулю прикрепите рукоятки на основе алюминиевых или стальных труб. Между ними ставится поперечная перемычка.

https://youtube.com/watch?v=qvPAIzQU5Uo

Электрокультиватор своими руками

В условиях мастерской можно сделать электрический прибор на основе промышленной мясорубки. Причем модель тут роли не играет. А если подойти к работе грамотно, то в итоге вы соберете достаточное мощное устройство

Важно учесть, что для работы вам понадобится сварочный аппарат

Инструкция по изготовлению:

• Два уголка прикрепляются к редуктору, к уголкам далее привариваются трубы с изгибами, которые будут служить рукоятками;
• чтобы повысить прочность между рукоятками приваривается стальная перемычка;
• к уголкам нужно приварить оси колес культиватора;
• предусмотрите на колесах грунтозацепы, которые можно сделать на основе автомобильных рессор, их наваривают на колеса;
• подключаем двигатель. При конденсаторном пуске включатель ставится на ручке аппарата.

Использование такого агрегата в условиях быстрого перемещения позволит грубо вспахивать землю, а если он будет работать медленно, то получится мелкая фракция.

https://youtube.com/watch?v=HHtAjybYc3U

Культиватор «Торнадо» своими руками

Самодельный прибор «Торнадо» позволит отлично рыхлить землю за счет своих перекрученных зубьев. Труба служит рычагом и прикрепляется к рукоятке. Труба должна иметь длину как минимум полметра. Закрепленный в трубе рычаг должен в две стороны рукояти выступать по 25 сантиметров. Для усиления крепления можно применять изоленту. Спиральные зубья делают на основе пружинной стали, но их диаметр должен составлять максимум 20 см. Такой размер является оптимальным для удобства прополки пространства между рядами.

Также рыхлитель «Торнадо» можно изготовить на основе старых вил. Нужно подготовить только вилы и молоток. Молотком зубьям придается нужная форма.

Рекомендуется перед началом работы сваркой разогреть металл, но он не должен сильно размягчаться. Сталь при сильном нагреве потеряет свои свойства и под ударами молотка просто сломается.

Рычагом в этом случае можно выступать металлическая или пластиковая труба, прикрепленная саморезами. Ее длина должна составлять около 50 см, и она будет играть роль рукоятки. В итоге можно будет работать на разных, даже на тяжелых грунтах, удалять сорняки даже с устойчивыми и разветвленными корнями.
