Как сделать шканты в домашних условиях

Введение

Существует большое множество вариантов конструкций приспособлений для изготовления круглых палочек, как в мастерских, так и в домашних условиях, но все их объединяет общий принцип «детской точилки для карандашей» — вращающаяся заготовка, которая подается в некоторое отверстие (или ограниченное пространство), в котором установлен режущий нож. Этот нож снимает стружку с заготовки до заданного размера. При пропускании заготовки через это отверстие, точится вся палочка по заданному диаметру. Проще некуда!

Поэтому в данной статье мы рассмотрим вариант изготовления такой приспособы.

Приспособление для круглых палочек

Основание

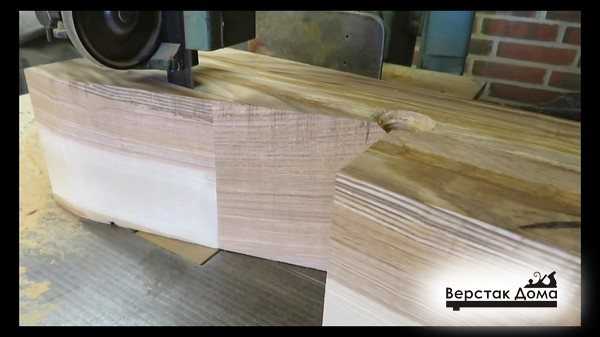

Все начинается с изготовления заготовок, поэтому распускаем на циркулярной пиле «пятидесятку» или «сороковку» (простите, доску толщиной 40 или 50 миллиметров) или другом распиловочном станке, требуемые заголовки.

Торцуем на торцевой пиле для получения перпендикулярных плоскостей.

Затем склеиваем получившийся набор заготовок в один единый массив, чтобы получился цельный брус. Стяжку производим традиционно с помощью струбцин.

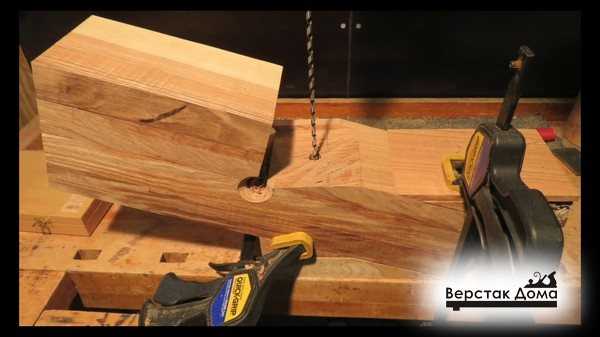

Теперь нужно будет просверлить рабочее отверстие. Его мы будем делать с помощью конического ступенчатого сверла и зенковального сверла (или концевой фрезы с углом 45 градусов).

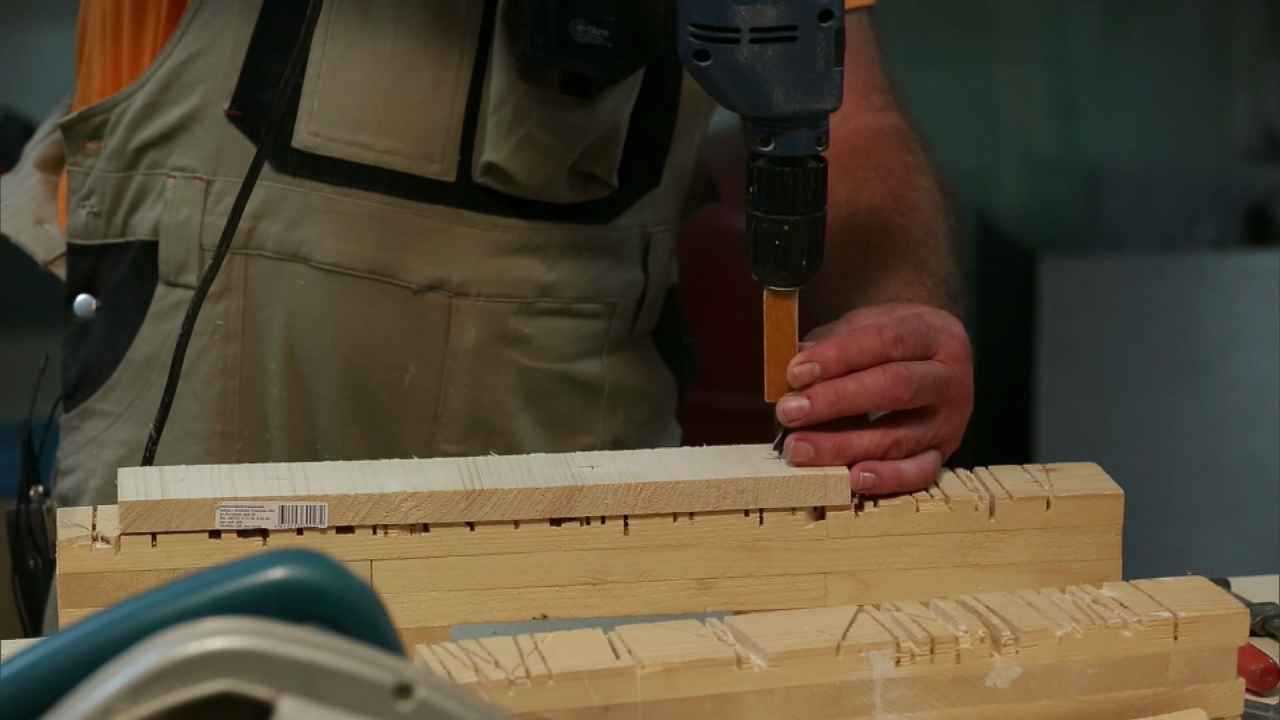

Затем нужно сделать пропилы. Их можно делать чем угодно – простой ножовкой, торцевой пилой — главное, чтобы соблюсти перпендикулярность реза к плоскости. В связи с стем, что у нас довольно большая высота заготовки и довольно нашем случае сделаем ленточной пилой.

Завершаем выпиливание центральным пропилом.

В итоге должна получиться вот такая конструкция:

После выполнения базовых пропилов, нужно выпилить посадочное место под режущий нож.

Посадочное место под нож готово.

Режущий нож

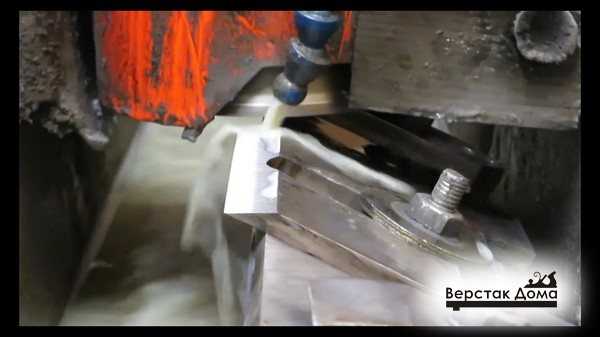

На данном этапе нужно изготовить режущий нож и его установить на основание. Для изготовления ножа нужно выбрать инструментальную сталь – это может быть железка от рубанка, широкое ножовочное полотно или ножи от рейсмусового станка. Соответственно, выравниваем заготовку.

Затем нужно сделать отверстие для крепления ножа. Сначала засверливаем более широким сверлом.

Затем делаем сквозное отверстие более тонким сверлом, которое имеет минимальный зазор при установке крепежного болта.

С обратной стороны тоже нужно засверлить.

А затем нужно выровнять плоскость и сделать ее перпендикулярной оси болта.

Лучше взять болт (М8 или М10), но в нашем случае берем шпильку, накручиваем гайку и законтрим ее керном.

Полный комплект крепежа с ножом показан на фото ниже.

Устанавливаем нож в основание

Заготовки для круглых палочек

Размер заготовки для изготовления круглых палочек выбирается таким образом, чтобы в сечении был квадрат со сторонами, которые равны (или чуть больше – на 1-2 мм) диаметру будущей палочки.

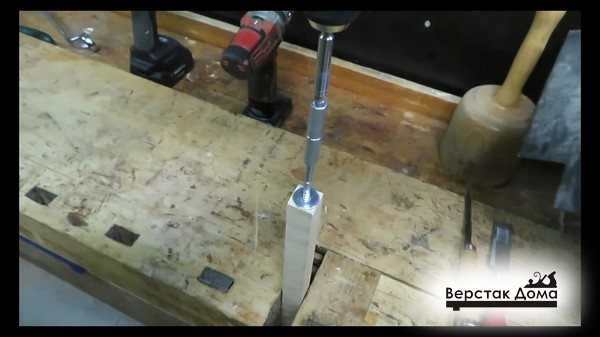

Как было сказано выше – нужно вращать заготовку, то есть палочку. Для того, чтобы ее заставить вращаться можно вставить её в дрель или шуреповерт. А если размер заготовки такой, что она не может быть зажата в патроне, то можно или сточить ее конец или вставить в торец шуруп-шпильку. Так мы и поступим:

В данном случае на шпильку накручены две законтренные усиленные гайки, чтобы исключить проскальзывание заготовки, так как имеется определенное усилие при создании круглой палочки.

Заготовка готова к работе – можно точить.

Гравировальная машинка (матовка) своими руками

Данное оборудование используют не только профессионалы, но и домашние умельцы. Несмотря на, то что его спокойно можно приобрести в магазине, некоторые предпочитают изготовить его своими руками. Изготовить такой аппарат, довольно просто, но несмотря на свою простоту, он также успешно выполняет свои функции, что и изготовленный на заводе. Итак, гравер необходим:

• для фрезеровки поверхностей (плоских и фасонных), а также пазов, отверстии имеющих различную конфигурацию;
• высверливания и растачивания отверстий;
• для резки листов;
• очистки от коррозий и иных загрязнений;
• шлифования и полирования деталей;
• ну и конечно же для нанесения изображений и надписей на поверхности.

Надежность самодельного гравера, будет зависеть от того, какие материалы использовались. Для того, чтобы сделать аппарат, потребуется:

1. гибкий вал или приводной;
2. насадка для него, для того чтобы фиксировать инструмент (можно использовать от бормашины или сделать самим);
3. в отверстие насадки вставляется трубка со свободно вращающимся патроном, состоящим из двух половинок, скрепленных винтом;
4. в патрон вставляется инструмент, хвостовик которого должен быть диаметром от 2 до 5 мм, а если детали не самодельные, то подбирается такой который подойдет по диаметру.

Сплачивание

Найти широкую высококачественную древесину становится все труднее, и она очень дорога. К тому же такие широкие доски подвержены очень большим усадочным деформациям, что затрудняет работу с ними. Для соединения узких досок по кромке в широкие панели для столешниц или крышек верстака используют сплачивание.

Подготовка

Перед началом непосредственно сплачивания необходимо выполнить следующее:

• По возможности подберите доски радиальной распиловки. Они менее подвержены усадочным деформациям, чем пиломатериалы тангенциальной распиловки. Если используются доски тангенциальной распиловки, то их ядровую сторону кладите поочередно в одну и другую сторону.
• Старайтесь не сплачивать материалы с разными способами распиловки в одну панель.
• Ни в коем случае не сплачивайте доски из разных пород древесины, если они не просушены должным образом. Они будут давать разную усадку и трескаться.
• По возможности располагайте доски волокнами в одном направлении.
• Перед сплачиванием обязательно обрежьте материал по размеру.
• Используйте только клей хорошего качества.
• Если древесина будет полироваться, подбирайте текстуру или цвет.

Сплачивание на гладкую фугу

1. Выложите все доски лицевой стороной вверх. Для облегчения последующей сборки пометьте кромки непрерывной карандашной линией, проведенной по стыкам под углом.

2. Прострогайте ровные кромки и проверьте пригонку к соответствующим соседним доскам. Каждый раз выравнивайте торцы или карандашные линии.

3. Убедитесь в отсутствии зазоров и плоскостности всей поверхности. Если сжать зазор струбциной или зашпаклевать его, соединение впоследствии растрескается.

4. При строгании коротких деталей зажмите две в тиски лицевыми сторонами вместе и строгайте обе кромки одновременно. Выдерживать прямоугольность кромок не придется, так как при стыковке они взаимно будут компенсировать свой возможный наклон.

5. Сделайте подготовку, как для стыкового соединения, и нанесите клей. Сжиманием с притиркой соедините две поверхности, выдавив излишек клея и помогая поверхностям как бы «присасываться» друг к другу.

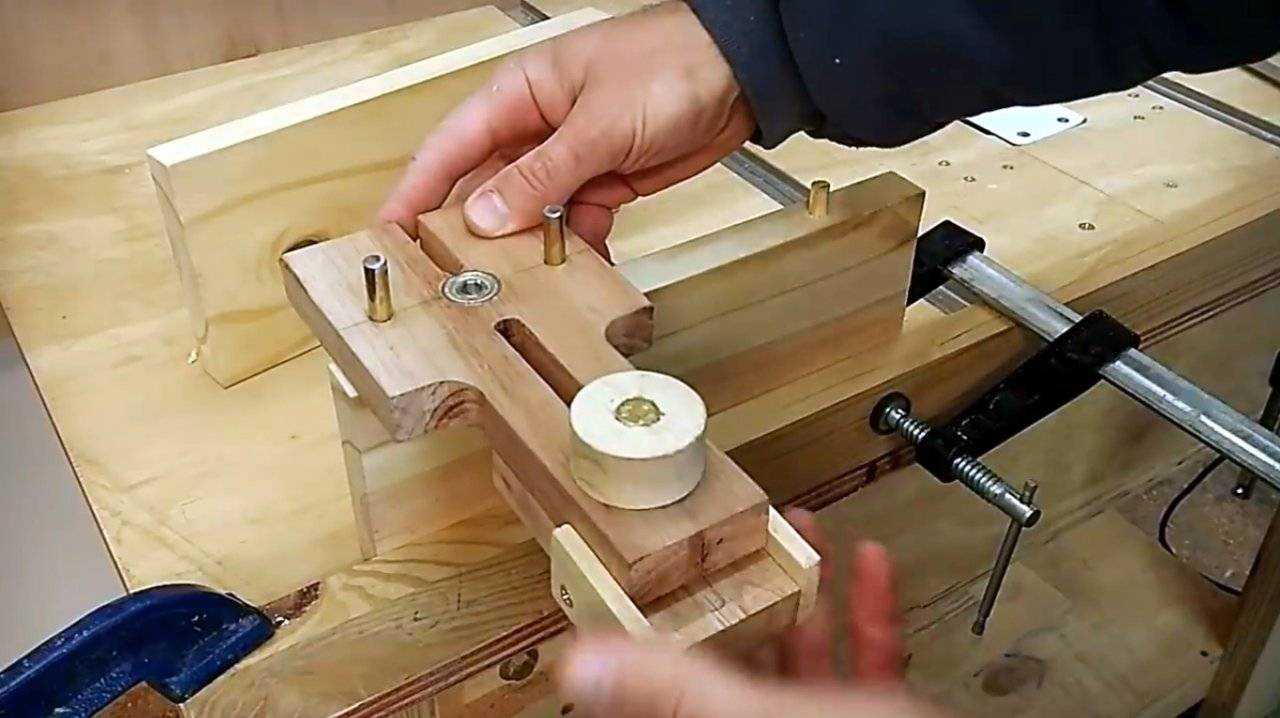

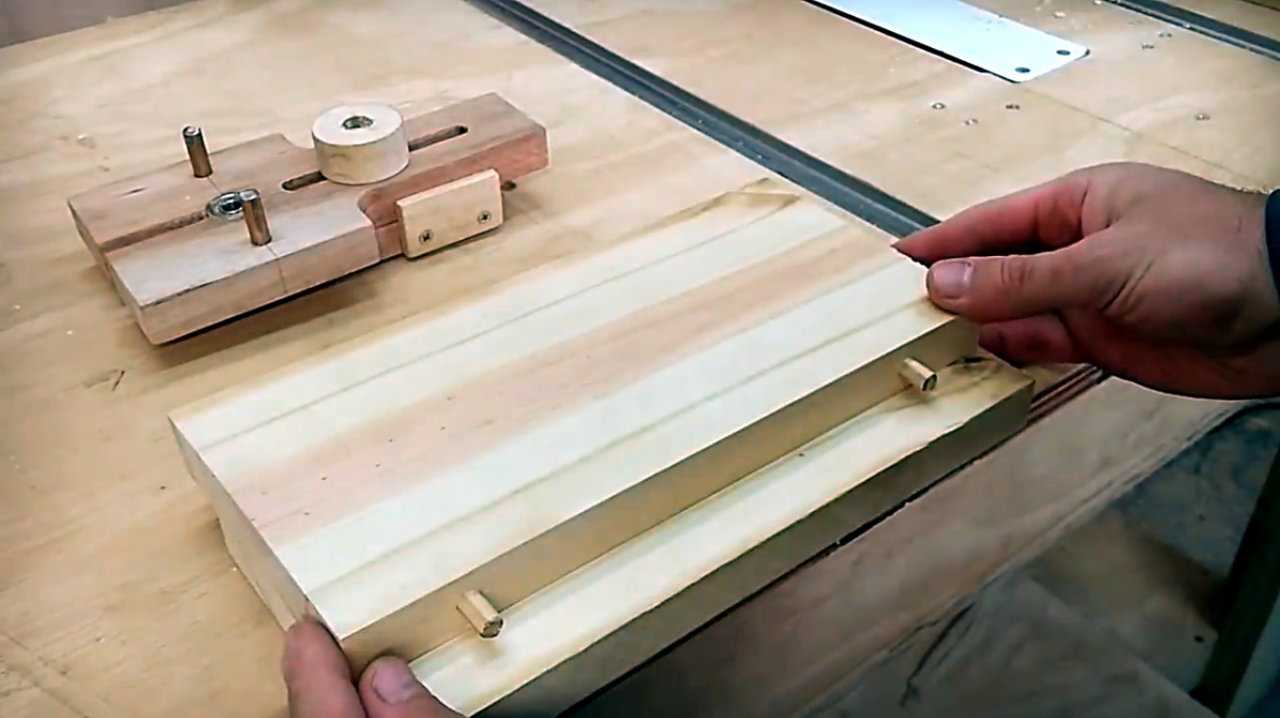

Другие способы сплачивания

Другие соединения сплачиванием с различным усилением готовятся таким же образом. К ним относятся:

• с нагелями (шкантами);
• в паз и гребень;
• в четверть.

Технология укладки пола из спилов дерева своими руками

Сухое дерево у меня в запасе было, у кого его нет, можно купить.

На циркулярном станке распиливаем дерево на тонкие кругляки (спилы дерева) и по обе стороны их шлифуем. Бревна, ветки берем разных диаметров.

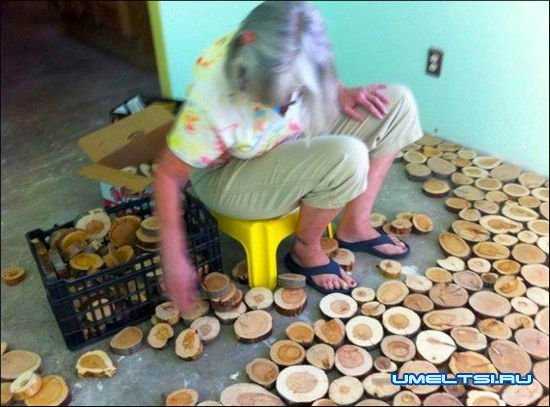

Срываем с пола предыдущее покрытие и вылаживаем на нем ранее заготовленные деревянные диски.

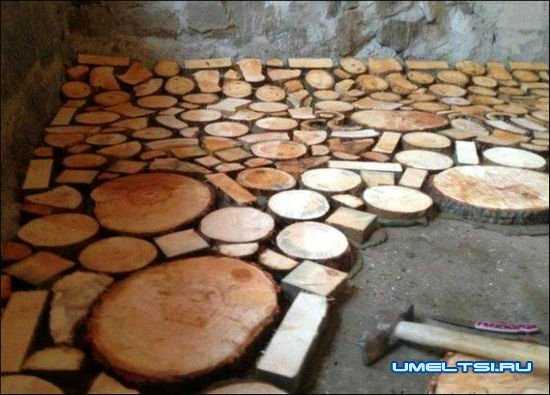

Диски друг от друга нужно уложить как можно более плотнее, если у вас получилось большое пространство вставьте в проем кругляк поменьше (вспомните детскую игру “Тетрис”).

Когда весь пол будет выложен, каждый круглячок приклеиваем (можно использовать жидкие гвозди) к полу.

После того как клей подсохнет, и диски хорошо зафиксируются, все покрытие ровняем и шлифуем шлифмашинкой, пока пол не станет гладким и ровным.

Затираем затиркой для плитки щели между деревянными дисками.

Далее, когда затирка полностью просохнет, покрываем покрытие полиуретановым лаком для дерева, тщательно, что бы попал во все щели.И в завершении нашей работы наносим на пол еще два-три слоя этого же полиуретана.

Ну вот из деревянных спилов пол готов, конечно все делали своими руками и пришлось немножко повозится выкладывая круглячки, но результат того стоил.

Винтельма своими руками

Плашкодержатель необходим для работы с плашками, данный инструмент имеет довольно большую стоимость, но его можно изготовить самостоятельно. Для изготовления основной части используют сталь, а вот для изготовления плашек потребуется быстрорежущая сталь Р6М5, в ней содержится до 5% молибдена. Данный химический элемент повышает износоустойчивость деталей. Так как при работе они подвергаются большим нагрузкам и нагреваются до 600 градусов по Цельсию.

Чтобы самостоятельно изготовить универсальный плашкодержатель необходимо подготовить такие детали:

1. рулевую тягу и наконечник;
2. втулку, также можно использовать гайку;
3. цепь от велосипеда;
4. гайки М12, в количестве двух штук;
5. поршневой палец.

Когда все детали будут готовы, нужно удалить ту часть тяги, которую вкручивают в рулевую рейку. После на тягу одевается поршневой палец, далее сверху одевается металлическая втулка (гайка), подходящая по диаметру, которая фиксируется сваркой. Оставшийся конец от рулевого наконечника следует обрезать сделать это можно болгаркой. После этого на рулевой наконечник привариваются две гайки (М12), закручивается наконечник, затем через гайки, просовывается часть цепи (велосипедной) и приваривается к поршневому пальцу. И все инструмент готов.

Поделки из деревянных спилов: изготовление пола и тропинок. Использование спилов при обустройстве загородного дома и прилегающей территории

Статьи Все фото из статьи

В этой статье мы расскажем о том, как применяются деревянные спилы для декора и чем хорош выбор такого материала. Кроме того, мы рассмотрим популярные примеры самостоятельного изготовления поделок из этой категории пиломатериалов. Следует отметить, что таких примеров немало, и вы наверняка сможете что-нибудь выбрать для обустройства своего дома или дачного участка.

Несмотря на то, что использование спилов в качестве элементов декора в последнее время преподносится как эксклюзив, данная категория пиломатериалов применялась по назначению и раньше.

Применение отходов деревообрабатывающей промышленности в отделке стен

Например, еще в средневековье и в более поздние эпохи разрезанный на кругляки древесный ствол повсеместно использовался для мощения дорог. Правда выбор спилов в качестве альтернативы брусчатке объяснялся не эстетическими свойствами, а простотой механической обработки.

На фото — стена, декорированная срезами дерева

Итак, рассмотрим, что можно изготовить из порезанного на круги ствола дерева. Но, перед тем как перечислить различные поделки, определимся с тем, как сделать спилы дерева для интерьера.

Изготовление шкантов в домашних условиях

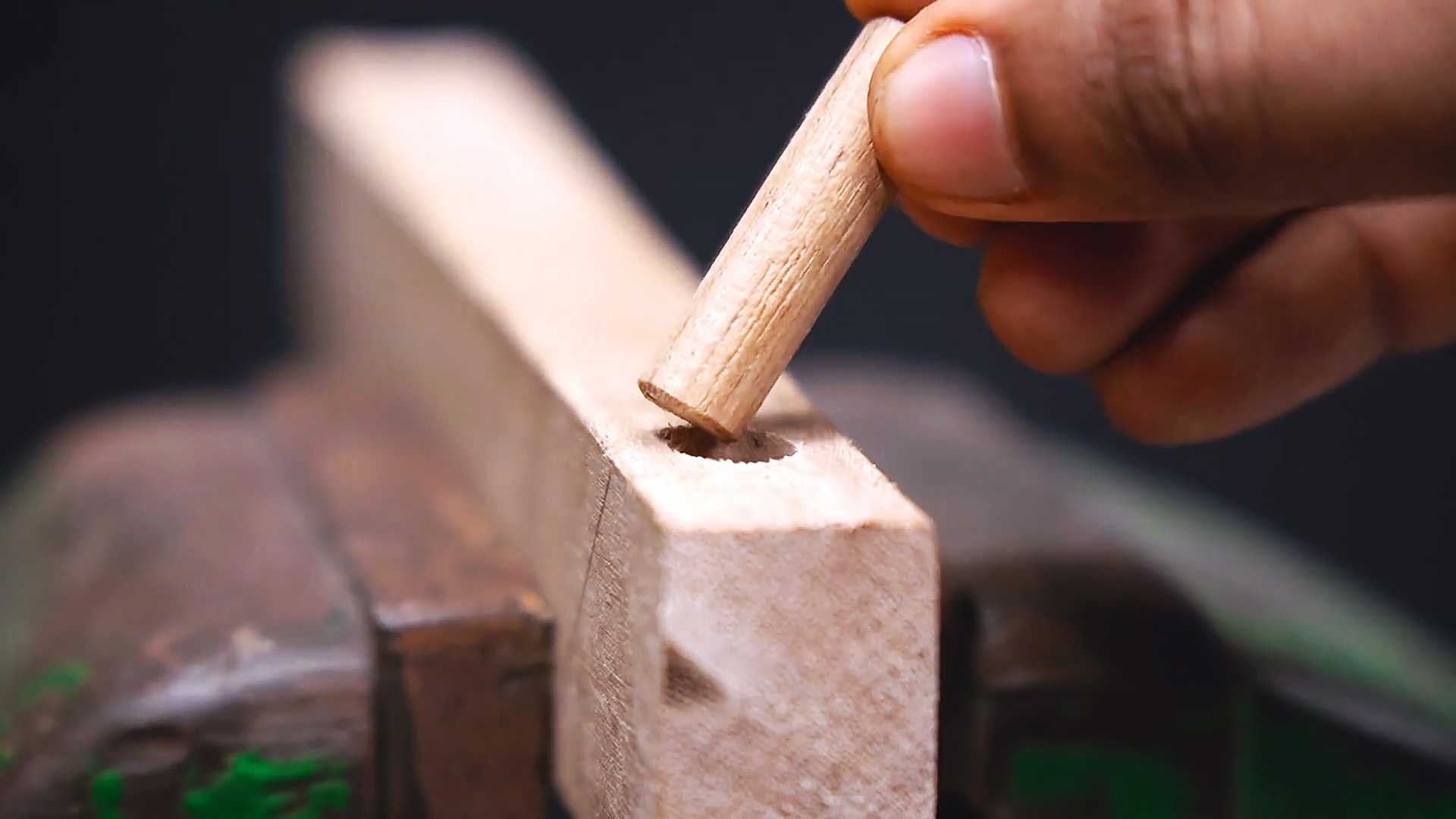

Шканты, применяют при различных способах соединения деталей из дерева, их можно приобрести в магазине, или произвести самостоятельно в домашних условиях. На полках магазинов, может не оказаться нужного предмета, подходящего по размеру или сделанного определенной древесины. Итак, как сделать шканты в домашних условиях? Чтобы иметь возможность произвести шканты различных размеров, своими руками, стоит изготовить резак:

• нужно взять кусок стали, размер и толщина могут быть разными все зависит от количества отверстии, которые будут в нем вырезаться;
• далее на пластине делаются отметки о размерах отверстии;
• после этого их высверливают насквозь.

Все резчик готов, для того чтобы сотворить шкант из дерева, потребуется:

1. взять прямоугольный брусок из дерева, размером чуть больше отверстия, под размер которого он будет подгоняться;
2. после этого, заготовки нужно прогнать сквозь выбранное отверстие, выполнить это можно пробив его киянкой.

Преимуществом изготовления самостоятельно, является не только экономия, но и возможность произвести деталь того размера, который требуется.

Подготовка к работе

Перед началом работы нужно проверить наличие всех необходимых материалов и инструментов, Итак, для работы будут использованы:

Инструменты

• Циркулярная пила или распиловочный станок,
• Ленточная пила,
• Торцевая пила,
• Ручная пила,
• Ручной инструмент: керн, молоток, карандаш.

Материалы

• Массив дерева. Лучше использовать твердые породы дерева – дуб, бук или березу.
• Заготовка для ножа из инструментальной стали. Ее можно сделать из железки от рубанка, ножей от рейсмуса, полотен от ножовки и пр.
• Болт или шпилька с гайками от М8 или М10.

Конечно, возможны варианты и, может быть, не у всех есть под рукой ленточная пила, поэтому каждый мастер сам определяет технологию изготовления.

Заглушки и набойки на ножки стульев из подручных средств

Для того, чтобы избежать порчи пола на кухне или в другой комнате, при эксплуатации деревянных стульев, следует изолировать те части, которые способны это сделать, то есть ножки. Чтобы это сделать, можно сходить в магазин и приобрести специальные набойки, а можно и сэкономить, и сделать их самим. В качестве материала для изготовления набоек для ножек стола подойдут:

1. старый ковер, из него можно вырезать детали нужного размера и приклеить к ножкам;
2. резина, также вырезают необходимый размер и крепят при помощи гвоздей или клея;
3. стельки из войлока;
4. линолеум;
5. кожа.

Также можно изготовить заглушки для ножек, самым распространенным материалом для их изготовления служат винные пробки.

Работая с деревом, большинство умельцев давно уже самостоятельно изготавливают различные инструменты, для их изготовления возможно использовать подручные средства. Таким образом, можно неплохо сэкономить семейный бюджет.

Соединение шипом в гнездо

Соединения шипом в гнездо, или просто шиповые соединения, используются, когда две детали соединяются углом или при пересечении. Это, вероятно, самое прочное из всех рамных соединений в столярно-плотничном деле, и оно используется при изготовлении дверей, оконных переплетов и мебели.

Типы соединений шипом в гнездо

К двум основным видам шиповых соединений относятся обычное соединение шипом в гнездо и соединение ступенчатым шипом в гнездо (вполупотемок). Шип и гнездо составляют примерно две трети ширины материала. Расширение гнезда делается с одной стороны паза (полупотемок), и в него вставляется ступенька шипа с его соответствующей стороны. Полупотемок помогает предупредить выворачивание шипа из гнезда.

Обычное соединение шипом в гнездо

1. Определите положение соединения на обеих деталях и сделайте разметку на всех сторонах материала. Разметка показывает ширину пересекающей детали. Шип будет на торце перекладины, а гнездо пройдет через стойку. Шип должен иметь небольшой припуск по длине для дальнейшей зачистки соединения.

2. Подберите стамеску максимально близкую по размеру к трети толщины материала. Установите рейсмус по размеру стамески и разметьте гнездо в средней части стойки между ранее нанесенными линиями разметки. Работайте от лицевой стороны. При желании можно установить раствор рейсмуса на треть толщины материала и работать им с обеих сторон.

З. Таким же образом разметьте шип на торце и обеих сторонах до разметки заплечиков на перекладине.

4. Зажмите в тисках вспомогательную опору в виде деревянного обрезка достаточно высоко, чтобы можно было прикрепить к нему стойку, повернутую «на ребро». Закрепите на опоре стойку, расположив струбцину рядом с разметкой гнезда.

5. Вырежьте стамеской гнездо, сделав припуск внутрь примерно на 3 мм от каждого ее конца, чтобы не повредить края при выборке отхода. Держите стамеску ровно, сохраняя параллельность
ее кромки плоскости стойки. Первый рез сделайте строго вертикально, расположив скос заточки в сторону середины гнезда. Повторите с другого конца.

6. Сделайте несколько промежуточных резов, держа стамеску под небольшим углом и скосом заточки вниз. Выберите отход, действуя стамеской как рычагом. Углубившись на 5 мм, сделайте еще резы и выберите отход. Продолжайте примерно до половины толщины. Переверните деталь и работайте таким же образом с другой стороны.

7. После удаления основной части отхода зачистите гнездо и срежьте оставленный ранее припуск до линий разметки с каждой стороны.

8. Прорежьте вдоль волокон шип, ведя ножовку с обушком по линии разметки со стороны отхода, и вырежьте заплечики.

9. Проверьте пригонку и при необходимости подправьте. Заплечики шипа должны аккуратно примыкать к стойке, соединение должно быть перпендикулярным и не иметь люфта.

10. Для закрепления можно вставить клинья с обеих сторон шипа. Зазор для этого делается в гнезде. Работая стамеской с наружной стороны гнезда, расширьте примерно две трети глубины с уклоном 1 :8. Клинья делаются с таким же уклоном.

11. Нанесите клей и плотно сожмите. Проверьте прямоугольность. Нанесите клей на клинья и вгоните их на место. Отпилите припуск шипа и удалите излишек клея.

Другие шиповые соединения

Шиповые соединения для оконных переплетов и дверей несколько отличаются от шиповых соединений вполупотемок, хотя техника выполнения такая же. Внутри проходит фальц и/или накладка для стекла или филенки (панели). При выполнении соединения шипом в гнездо на детали с фальцем плоскость шипа делайте на одной линии с кромкой фальца. Один из заплечиков перекладины делается длиннее (на глубину фальца), а второй короче, чтобы не перегораживать фальц.

Шиповые соединения для деталей с накладками имеют заплечик, выполненный с прирезкой, чтобы соответствовать профилю накладки. В качестве альтернативы можно снять накладку с кромки гнезда и сделать скос или прирезку в соответствии с ответной деталью.
Другие разновидности соединений шипом в гнездо:

• Боковым шипом — при изготовлении дверей.
• Потайным скошенным шипом вполупотемок (со скошенной ступенькой) — чтобы скрыть шип.
• Шипом впотемок (ступеньки шипа с двух его сторон) — для относительношироких деталей, таких как нижняя обвязка (брусок) двери.

Все эти соединения могут быть сквозными, а могут быть и глухими, когда торец шипа не будет виден с обратной стороны стойки. Их можно укреплять клиньями или нагелями.

19 ответов на “ДРЕВО Самодельный универсальный кондуктор для изготовления шкантов размером 12,10,8,6 мм”

Классный кондуктор, Андрей! + Надо сделать подобный. Часто приходится круглые палочки точить на токарном, что очень трудоемко.

Тёзка это бомба, возьму себе на вооружение, отличный кондуктор. +

Бомбезная приспособа, молодец Андрей.

Андрей, наверное правильней было назвать, кондуктор для изготовления круглых палок, палочек! Приспособа просто бомба, обязательно себе такую сделаю!

Мудреная штука, Андрюха, получилась…)))

ого! я тоже хочу такую штуку. надо попробовать своими рученками корявенькими соорудить сей чудный кондуктор))))

У нас шканты на 8мм можно купить свободно,а вот остальные размеры действительно приходится делать самому.Этот способ я еще не видел и меня удивило хорошее качество обработки.

здоровская хрень . а если на фрезером столе гонять рейку снимая углы фрезой . остаётся купить фрезы с радиусом 3:5:6:8 мм

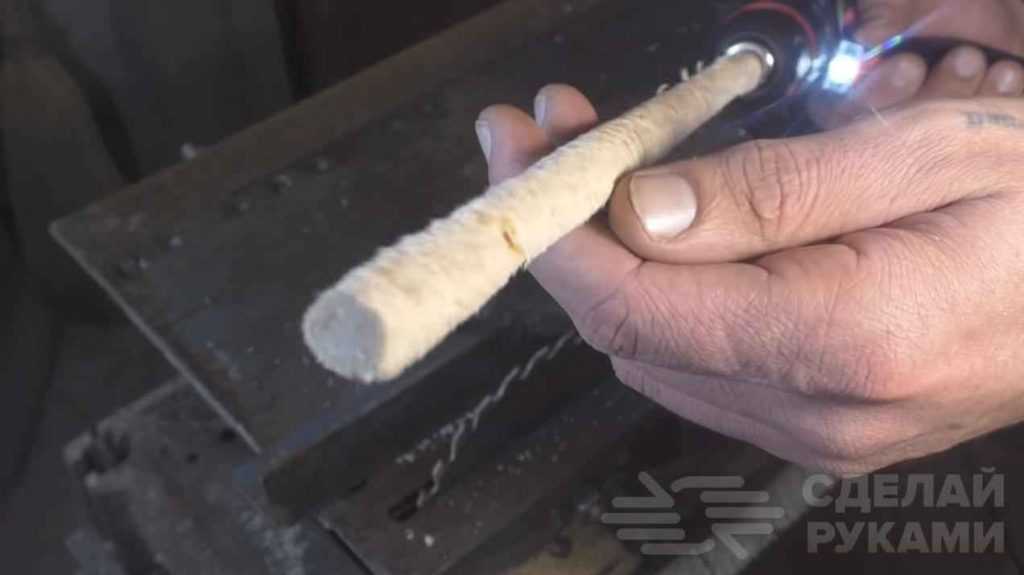

Сделать круглые деревянные палочки своими рукам в условиях гаража и домашней мастерской совсем несложно. Обычно для этого используют специальные кондукторы, но есть еще один способ. Возможно, кому-то он окажется полезным и пригодится на практике.

Чтобы сделать круглые палочки в домашних условиях, автор предлагает изготовить сначала два простых приспособления. Одно из них служит для грубой обработки деревянных заготовок, а второе — для калибровки.

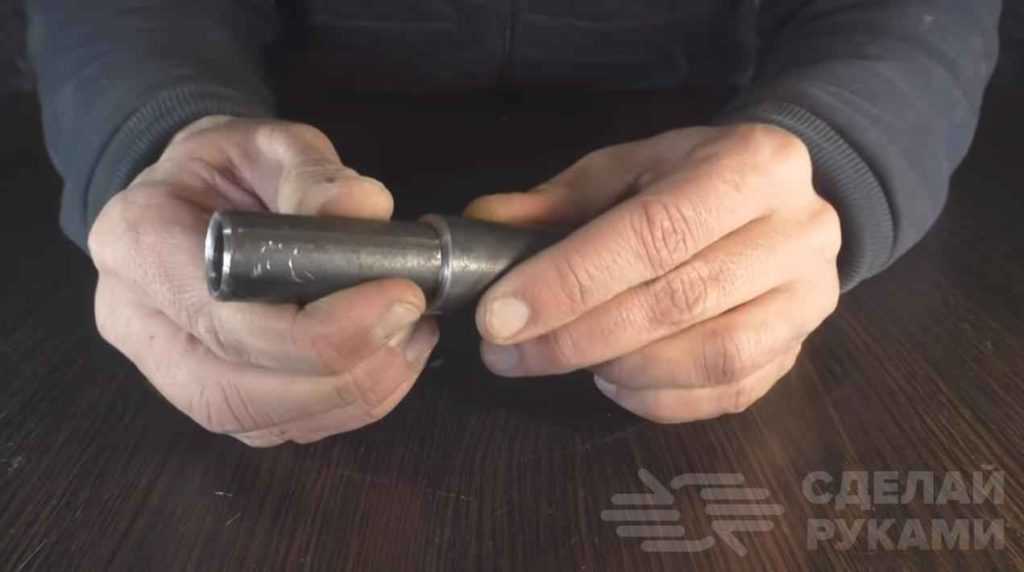

Для изготовления первого приспособления потребуется два отрезка металлической трубы разного диаметра. Длина каждого отрезка примерно 5-7 см. И их нужно будет сварить вместе.

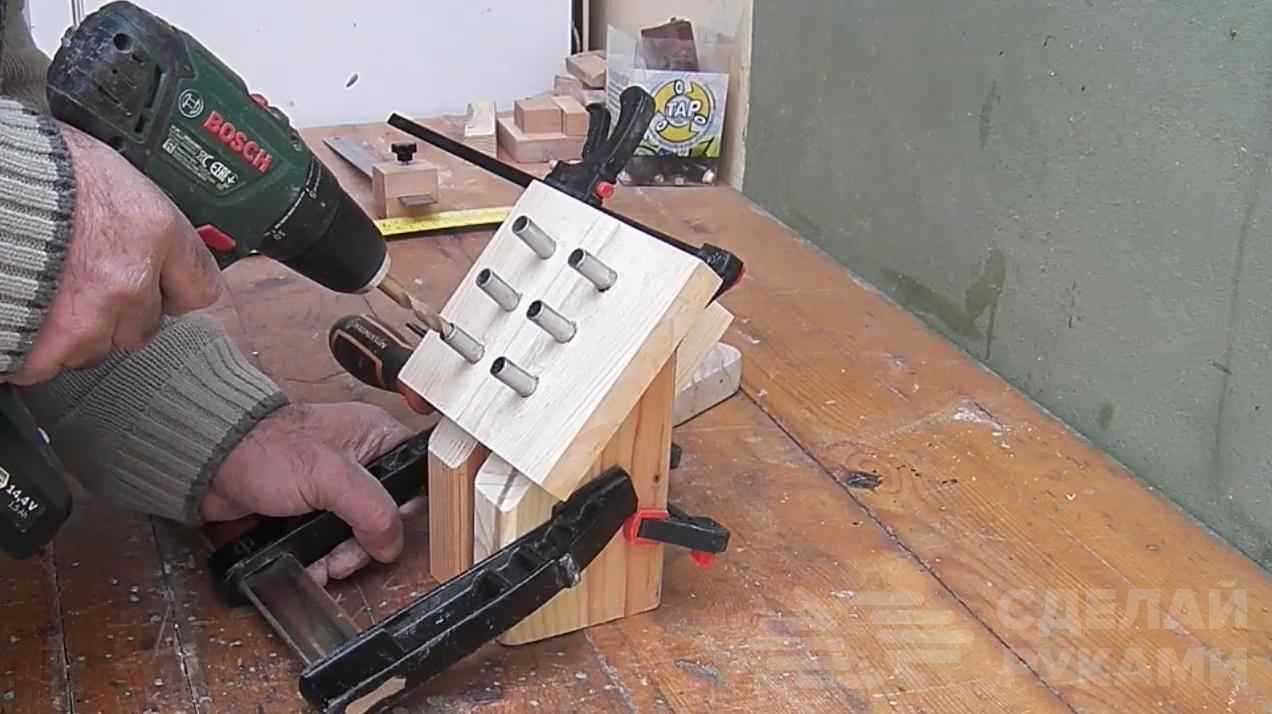

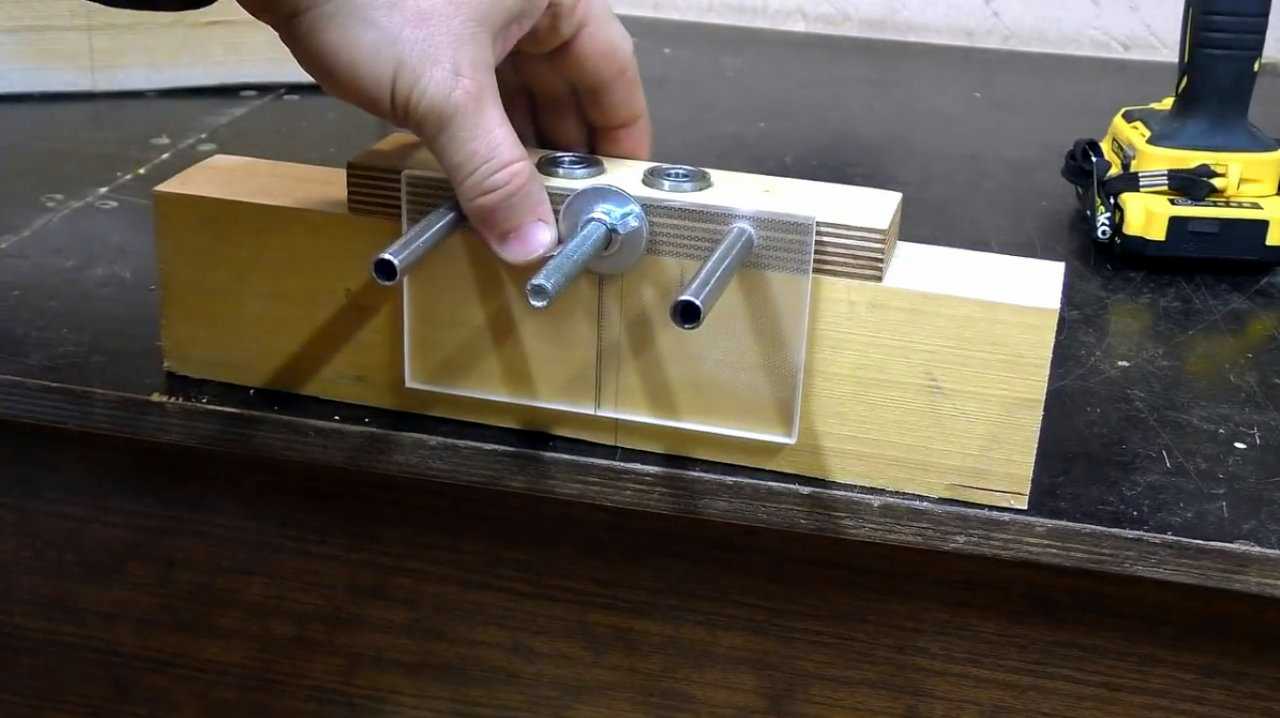

Виды и размеры нагелей

Нагели бывают круглого, квадратного и прямоугольного сечения. Естественно, что больше всего пользуются спросом круглые формы, ибо под квадрат очень сложно высверлить отверстие.

• Из древесины.
• Металлические.

Если предпочтение отдается металлу, то он может быть как полый внутри, так и из арматуры, но работать с таким материалом новичку сложно, можно повредить дорогостоящий брус. Поэтому все чаще предпочитают крепеж из дерева.

Кроме этого есть специальный пружинный узел «Сила», который также используется в качестве нагеля. Однако стоимость его довольно велика, и дом может обойтись в приличную сумму. (В среднем это 46 тысяч для дома размером 6х6)

Шип в гнездо

Более сложным соединением является способ шип в гнездо. Оно требует большего мастерства, но отличается гораздо более высокой надежностью и долговечностью. Сфера использования та же, что и в предыдущем случае, а именно – Т-образные стыки. Отличие данного метода заключается в том, что шип делается в торце вертикальной детали, в теле горизонтальной выпиливается гнездо.

Это одно из самых распространенных мебельных соединений. Различают соединение со сквозным шипом и с глухим. Отличие состоит в том, что в первом случае вырезается сквозное гнездо, во втором прорезь делается на определенную глубину.

Виды шиповых соединений

Очень часто при изготовлении различных изделий из древесины необходимо соединить разные детали склеиванием. Применение шипового соединения придает изделию необходимую прочность.

Шиповое соединение состоит из двух частей — шипа и гнезда проушины. Шип — это выступ, который находится на конце одной из соединяемых деталей. Шип вставляется в проушину либо гнездо другой соединяемой детали. Можно встретить одинарный, двойной  и многократный шипы. Шипы делятся на цельные и вставные. Цельным называется шип, который составляет с деталью единое целое. Вставной шип выполняется отдельно от детали. Помимо приведенных существует еще несколько цельных шиповых соединений: «ласточкин хвост», зубчатое соединение

Кроме повышения прочности изделия шиповое соединение может применяться с целью повышения полезного выхода. На рисунке показан мебельный щит с сучками и без сучков.

Мебельный щит без сучков имеет лучший внешний вид по сравнению с предыдущим.

Виды шипов: а — одинарный; б — двойной; в — круглый; г — односторонний «ласточкин хвост»; д — многократный; , е,ж — «ласточкин хвост»;  з — зубчатый.

Как известно, существуют различные виды пороков строения древесины, которые могут значительно ухудшить внешний вид изделия. К ним относят сучки, трещины, обзол и др. (рис. 2). Эти пороки выпиливают (рис. 3), фрезеруют шиповое соединение (рис. 4), оставшиеся части брусков сращивают по длине. Зубчатый шип некоторым образом зрительно ухудшает внешний вид, поэтому такие детали применяются под покраску (рис. 5).

Склеивание короткомерных пиломатериалов из массивной древесины по длине позволяет повысить полезный выход. Склеивание в торец характеризуется низкой прочностью (менее 10% прочности натуральной древесины) и поэтому не применяется. Склеивание на ус (рис. 6) является достаточно прочным соединением. Однако при этом требует большой длины шипа и как следствие увеличения расхода материала. Склеивание на зубчатый шипнаиболее предпочтительно, так как обеспечивает 50–60% прочности от цельной древесины.

Пороки строения древесины в пиломатериалах

Схема удаления пороков

Зубчатое шиповое соединение

Склеивание по длине

Виды зубчатого шипового соединения: а — склеивание на ус; б — склеивание на зубчатый шип.

Изготовление метчика для резьбы на дереве своими руками

Для нарезания резьбы в дереве, может потребоваться метчик по дереву, данный инструмент скорее всего обойдется не дешево, да и найти его может быть довольно сложно. Но не стоит расстраиваться, ведь подобную деталь, довольно легко изготовить самостоятельно. Для этого потребуется:

• угловая машина для шлифования;
• станок для заточки;
• дрель;
• далее необходимо подобрать болт или шуруп, на котором будет нужная резьба.

При использовании болта, сначала отрезают шестигранную головку, после заточным станком делают небольшую часть для захода, делают это путем вращения руками или закрепив конец в дрели. Далее, потребуется выточить канавки, в количестве 3-4 штук и очистить резьбу от попавшего вовремя вытачивания мусора, это можно сделать гайкой.

Закрепите метчик в зажимном патроне и при работающей дрели убедитесь, что он вращается ровно вдоль оси. Я не заметил, чтобы на зажимном патроне от резьбы остались неровности. Но если вы хотите избежать возможных повреждений, сточите резьбу в месте зажима.

метчик для резьбы на дереве
