Корпус подшипника своими руками без токаря

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
электрическая дрель с набором сверл;
шуруповерт или фигурная отвертка;
угловая шлифмашина;
паяльник на 100 Вт;
маленькая стамеска;
угольник с одним из углов на 90 градусов;
штангенциркуль;
чертежный циркуль;
чертежный карандаш и рулетка;
ножницы по металлу;
настольные тиски;
отрезок наждачной бумаги зернистостью 150.

модель советского электродвигателя от стиральной машины с конденсаторами;
тумблер на нагрузку до 1.0 кВт;
шнур с розеткой длиной 2 метра;
маленький точильный камень с диаметром посадочного отверстия 32 мм;
плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
брус размером 60х60 мм и высотой 0.2 метра;
саморезы по дереву на 50 и 20 мм с прессшайбой;
оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Результат

В результате таких работ вы можете получить вполне конкурентно-способное с производителями афтермаркета изделие (а иногда и лучше – вы ведь в него свою душу вкладываете;), да еще и по чертежам и фото уточняете, что не часто встречается у производителей афтермаркета (не в обиду для них)). Да и не на все модели есть необходимый афтермаркет.
Вот, вкратце, и все, что хотел рассказать о том, как выполнять токарные работы дома без станка, ну или с импровизированным станком. Возможно кому-то информация будет полезна. Жду комментариев, табуреток и предложений.
P.S. Мозг вынесен полностью на работе, а остаток выкипел (на улице +40 в тени уже недели 2), вот и несу тут всякую чушь;-)…

Инструменты, материалы и чертежи

Изготовление настольного токарного станка и его сборку выгоднее всего проводить с использованием серьезного оборудования. Доступ к фрезерному и сверлильному оборудованию позволяет избежать некоторых проблем. Если такого доступа нет, то остается использовать то, что есть под рукой. Не только токарные станки, но и другие сложные самоделки, изготавливаются с помощью ограниченного набора слесарного инструмента и электродрели. Конечно, ко всему этому должны быть приложены «прямые» руки.
Материалы для будущей конструкции выбирают из того, что есть под рукой, стараясь ограничить финансовые затраты. Востребованными окажутся металлический профиль для станины, детали из листового металла, узлы крепления подшипников шпинделя и ходовых винтов, крепежные изделия. Приобрести потребуется рельсовые направляющие, приводные винты, преобразователь частоты. Благо, сегодня существует множество фирм, предлагающих их поставку.

Возможных вариантов, как сделать мини токарный станок, существует множество. Для выбора конкретного решения следует четко определить, для чего будет использоваться станок, какие заготовки на нем будут точиться. Обработка стали требует иного подхода к проектированию, чем для мягкого исходного сырья. В техническое задание включаются габариты конечного изделия, максимальные параметры обрабатываемых заготовок, доступные ресурсы, способы транспортировки станка и иные необходимые пожелания. Проанализировав все пожелания, выполняют чертежи самодельного токарного станка.

Чертеж для сборки станка

Необходимая детализация разрабатывается под имеющиеся комплектующие и возможности. Если этот этап кажется затруднительным, готовые чертежи на токарные станки находятся в свободном доступе.

Монтаж подшипников качения

Установка опорных узлов такого типа требует соблюдения определенных правил и стандартов. Так, не допускается передача усилий через тела, обеспечивающие покачивание, чтобы не повредить детали. Поэтому в процессе используется специальное оборудование. Многообразие видов сборочных узлов качения и вовсе диктует определенные особенности. Они должны быть учтены, в противном случае процедура сильно усложнится. Вот что необходимо принять к сведению в первую очередь:

• Радиальные роликоподшипники требуют специальной дополнительной опоры для надежной фиксации вала в направлении оси.
• Должная установка игольчатого подшипника производится сначала на шейку, если отсутствуют кольца.
• Упорные одинарные сборочные узлы монтируются меньшим диаметром на вал, а большим – в корпус.
• Если в радиально-упорном виде деталей есть съемное кольцо, необходима раздельная сборка. При этом располагаться такие типы устройств должны парами навстречу друг другу.
• Прессовая посадка проводится только в отношении одного из колец, принимающих нагрузку – внутреннего. В противном случае велика вероятность повреждения устройства.

Существуют и другие нюансы, которые трудно учесть людям, далеким от технической стороны проблемы. Если возникают вопросы, как посадить, надеть и закрепить подшипник на вал или в трубу, независимо от его вида, формы, размера, лучше обратиться за консультативной помощью к специалистам. Это позволит избежать ошибок и поломок, повысит эффективность работы. Учитывая, что узловые опоры, работающие по принципу покачивания, монтируются в сложное дорогостоящее оборудование, делать это самостоятельно не всегда экономически целесообразно.

Основные материалы и инструменты

Принцип работы самодельного устройства

Для того чтобы сконструировать самодельный наждак, необходим электрический двигатель, оставшийся после эксплуатации старой бытовой техники.

Именно электродвигатель запускает изделие в работу, вследствие чего предварительно заточенные на токарном оборудовании насадки, установленные на вал движка, достаточно зажимают наждачный круг.

Как выбрать электродвигатель

Чаще всего мастера выбирают в качестве двигателя электрический прибор, оставшийся от стиральной машины старого производства, например «Волга», «Сибирь» или «Вятка». Как известно, оборудование, сделанное во времена совдепа, отличалось высоким качеством, поэтому двигатели тоже были достаточные мощные, с высокими показателями реверса. От подобной стиральной машины вам пригодится и выключатель с ручным механизмом пускателя.

Основной сложностью, с которой предстоит столкнуться, является точное размещение точильного камня непосредственно на валу движка. На валу не всегда имеется резьба, величина отверстия в камне также может не соответствовать с размером вала. Справиться с этой задачей позволит специально выточенная деталь, которая сгладит размерное несоответствие.

Предельный лимит оборотов, использующийся в наждаке, насчитывает 3000 оборотов в минуту. Этот нюанс нельзя не учесть, ведь большая частота вращений может стать причиной разрыва точильного камня. Предпочтительно применять дома изделие с двигателем от 1000 до 1500 оборотов.

Однако при желании можно изготовить и более прочный наждак своими руками, для этого достаточно зафиксировать качественный фланец. Мощное устройство может понадобиться скорее не для заточки, а полировки разных поверхностей.

Так, мощность износостойкого станка должна составлять 400 Вт, в домашних условиях хватит приспособления с мощностью 100–200 Вт.

Монтаж сборочных узлов скольжения

Такие детали могут быть неразъемными и разъемными. Особенности установки в первую очередь зависят именно от того, какой вид изделия планируется заменить. Если речь идет о первой группе, сначала проводится запрессовка подшипников на вал и их закрепление в корпусе. Делать это можно не только с помощью специального прессовочного оборудования, но и вручную. В этом случае пошаговая инструкция выглядит так:

• Втулка надевается на оправку, которая центрируется в отверстии. • С помощью молотка конструкция аккуратно вводится в посадочную щель

При этом важно не допустить перекосов. • Уже запрессованная втулка крепится специальными стопорами

Если запрессовать подшипник на вал правильно, можно добиться высокой износоустойчивости от узловой опоры

Важное значение имеет наружное состояние используемого элемента. Если на нем уже перед началом работ есть царапины, сколы и другие повреждения, деталь лучше заменить

При приеме сильной нагрузки поврежденный элемент продолжит разрушаться. Небольшая потертость довольно быстро может стать серьезной проблемой. Особенно если есть сопутствующие неприятности со смазкой или неправильной постановкой.

Разъемные конструкции устанавливаются по отдельности в основание и крышку механизма. При этом оставляется небольшой зазор, позволяющий нормально работать

Важной особенностью можно назвать необходимость подгонки такого типа узловых опор, независимо от того, делается замена в домашней мастерской или на серийном производстве. Причем соврешается это уже во время первичной проверки

Правильность монтажа оценивается по тому, насколько свободно деталь скользит в конструкции.

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Фланцевые подшипниковые корпуса SKF

Корпорация SKF изготавливает готовые уплотненные фланцевые узлы Y типа, заполненные смазкой. Чтобы компенсировать перекос валов, производитель устанавливает радиальные однорядные шарикоподшипники, внешние кольца которых имеют сферическую форму.

Их корпуса изготавливаются из:

композитных материалов;
штампованной листовой стали;
литья из чугуна (серого).

В чугунных корпусах имеются масленки, а также каналы, предназначенные для подвода смазки. В штампованных стальных корпусах подобной системы подвода смазки нет. Для концов валов производитель поставляет защитные крышки. Литые чугунные корпуса предназначены для повышенных нагрузок. Для меньших нагрузок компания выпускает штампованные листовые корпуса, поставляемые с овальными, треугольными и круглыми фланцами.

Для фармацевтической, пищевой и химической отраслей изготавливается специальная серия узлов Y, заключенных в корпуса из нержавейки.

Этапы работ по изготовлению наждака

1. Изначально необходимо определиться с размерами будущего наждачного станка, разработать его схему, чертежи конструктивных элементов. При желании, можно взять на вооружение чертежи, опубликованные в статье. Размеры будущего наждака необходимо привести в соответствие с габаритами имеющегося в наличии электрического двигателя.

2. Целесообразно заказать в токарной мастерской специальный фланец для крепления наждачного круга на вал электродвигателя с набором крепёжных гаек, поскольку самостоятельное изготовление данного элемента требует наличия специальных станков, а также соответствующего профессионального опыта.

3. Изготовление опорной рамы.

3.1. Используя углошлифовальную машинку, на широкой грани большой трубы прямоугольного сечения, согласно чертежу, следует вырезать паз, в который впоследствии будет помещён конденсатор. Также, потребуется вырезать в уголках соответствующие выемки для будущего монтажа электродвигателя.

3.2. Из имеющихся в наличии заготовок труб, уголков необходимо сварить раму, воспользовавшись сварочным аппаратом.

3.3. С помощью дрели нужно просверлить заданное количество отверстий под монтаж двигателя стиральной машины.

4. Изготовление вспомогательного столика.

4.1. На горизонтальной поверхности одной из металлических пластин требуется просверлить дрелью продольные пазы, которые будут служить направляющими для перемещения столика в определённое рабочее положение. Поверхность второй (верхней) пластины оставляется гладкой.

4.2. С помощью сварочного аппарата выполняется сварка элементов столика: 2-х металлических пластин, квадратной трубы.

5. За счёт болтового соединения, выполняется крепёж столика к раме.

6. Используя щётку по металлу, закрепленную на «болгарке», выполняется зачистка всех шероховатостей, неровностей полученной конструкции.

7. Все металлические части конструкции покрываются краской по металлу.

8. На нижнюю часть рамы крепятся резиновые амортизаторы при помощи саморезов.

9. Выполняется сборка электрической схемы, на раме закрепляется выключатель.

10. Из куска оцинкованной жести изготавливается и монтируется защитный фартук на двигатель.

11. Выполняется полная сборка конструкции точила, с подключением всех электрических элементов. Собранный наждак готов к работе.

Процесс самостоятельного изготовления точильного станка гарантированно окажется несложным даже для человека, имеющего небольшие навыки работы с металлом и обладающего элементарными познаниями в электрике. Такой наждак станет хорошим вспомогательным оборудованием для каждого хозяйственного человека, предпочитающего решать бытовые проблемы своими силами.

Каждый хозяин, так или иначе, сталкивается с ситуацией, когда ей необходимо заточить ножи, ножницы и другие острые предметы, которые с течением времени затупляются. Можно каждый раз обращаться к мастеру и платить за его услуги немалые деньги или приобрести готовый наждак, а можно проявить смекалку и порадовать свой кошелёк, сделав наждак своими руками.

Советы по изготовлению простейшего станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид

Передняя бабка

Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

Правила использования и советы

При использовании клея для подшипников надо придерживаться некоторых правил:

Несмотря на то что некоторые структуры применяются на неочищенных поверхностях, но все равно, если есть возможность, надо провести очищение и обезжиривание. Это положительно скажется на результате склеивания.
Прочнее соединение произойдет на шероховатых поверхностях.
Нельзя допустить попадания материала на шарики подшипника, так как это приведет к порче детали.
Клей надо распределять равномерно по всей соединяемой плоскости элемента. Некоторые составы допустимо наносить на одну из соединяемых плоскостей.
для нанесения своих составов предусматривает ручное использование, полуавтоматическим и автоматическим способом.
Для лучшего распределения смеси на плоскостях, надо с нанесенным на них составом повернуть их относительно друг друга.
Если происходит повторное склеивание, то с поверхности обязательно удаляются предыдущие нанесения.

Советуем посмотреть видео-обзор:

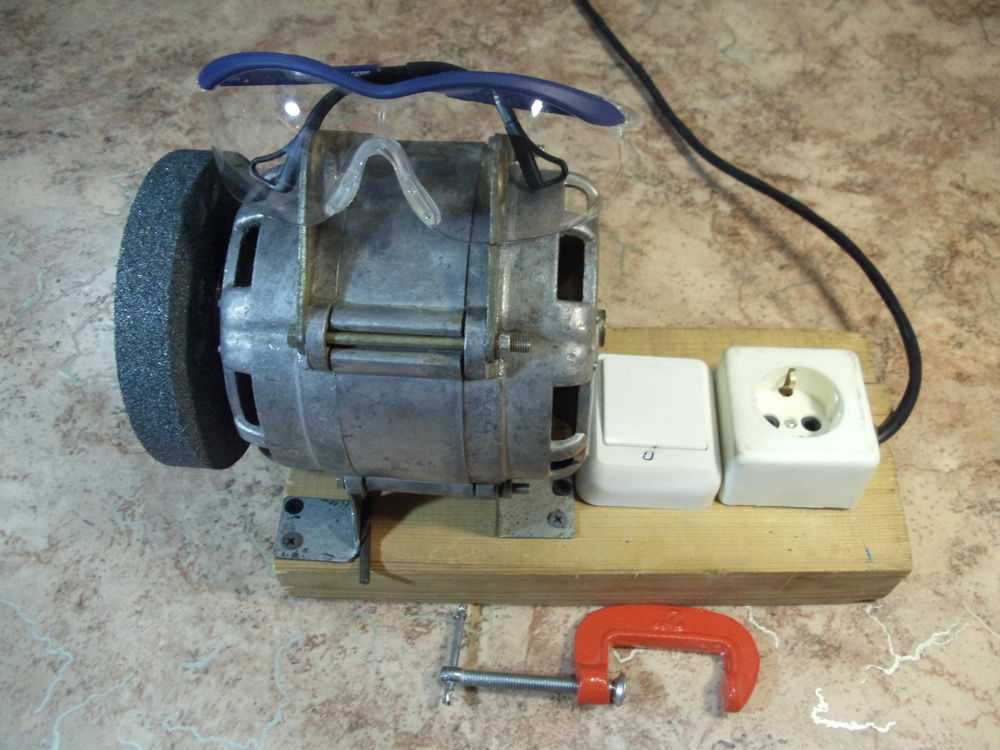

Окончательная сборка наждака

Двигатель, пусковой конденсатор и выключатель закрепляется на станине при помощи монтажной ленты. Под мотор полезно подложить кусочки резины, для сглаживания вибраций и шумов. В качестве выключателя можно применить однополюсный автомат 16 А.

Этого нет на фото, но лишней такая деталь не будет: вентиляционные отверстия в корпусе мотора со стороны камня полезно прикрыть диском из пластика. Пластиковый диск будет препятствовать попаданию стружек внутрь, однако не будет мешать вентиляции. Как раз, для его крепления имеются резьбовые отверстия вокруг подшипника.

Собственно это все, что можно рассказать о самодельном наждаке. Стоит добавить, что в быту это очень полезная вещь, а в мастерской и тем более!

Источник

Насчет безопасности точильного станка, сделанного своими руками

Теорию читали — знаем.

Кожух у моего наждака не закрыт с одной стороны — по безопасности так нельзя, кожух должен закрывать камень максимально, но для себя решил, что мне иногда удобно подточить что-то о бок камня, хоть это и не рекомендуется. Да и вообще, обычно я доделываю свои станки постепенно, думаю, в будущем, когда будет желанию, я все же изготовлю крышку на кожух, чтобы она закрывал точильный камень со всех сторон.

Еще в плане безопасности рекомендуется бОльшая толщина стали для защитного кожуха, чем 1 мм — это я также обдумаю в будущем.

Но, у моего станка есть и плюсы безопасности :

защитное стекло на китайских станках гораздо тоньше, чем использовал я;
обороты у станка 1380 об в мин., хотя точильный камень рассчитан на 3000 об. в мин. Значит у моего камня будет очень небольшая вероятность разрыва.

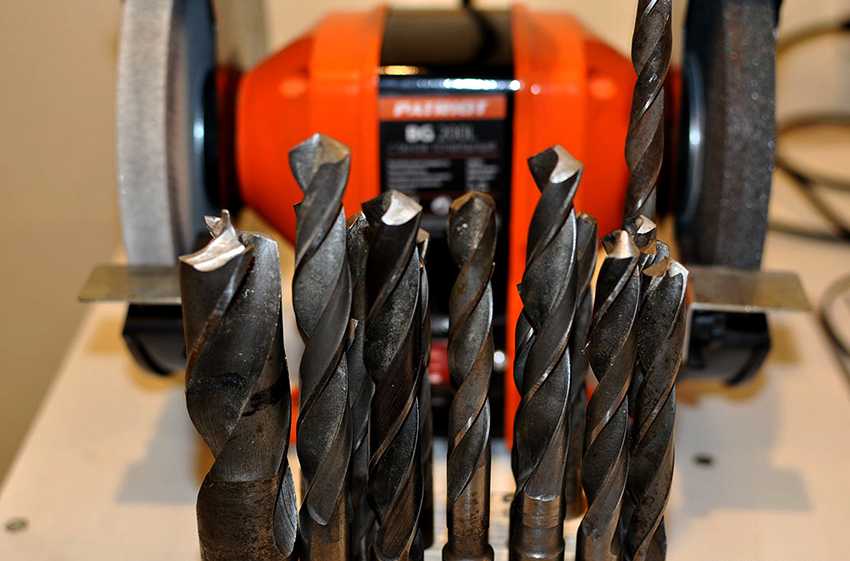

Специфика заточки сверл с различной формой режущей части

Первым признаком, свидетельствующим о том, что сверло нуждается в заточке, является характерный скрип в начале его работы. Пренебречь данным показателем нельзя, потому как это может иметь дальнейшие негативные последствия:

кромка сверла начнет крошиться;
двигатель будет испытывать перегрузку;
появятся заусенцы на обрабатываемой поверхности.

В первую очередь, способ заточки будет зависеть от формы режущей части сверла

Вопрос о том, как правильно заточить сверло, будет рассмотрен на примере спирального варианта. Способ заточки зависит от формы, которую необходимо придать режущей части. Вид заточки может быть следующим:

одноплоскостным;
двухплоскостным;
цилиндрическим;
коническим.

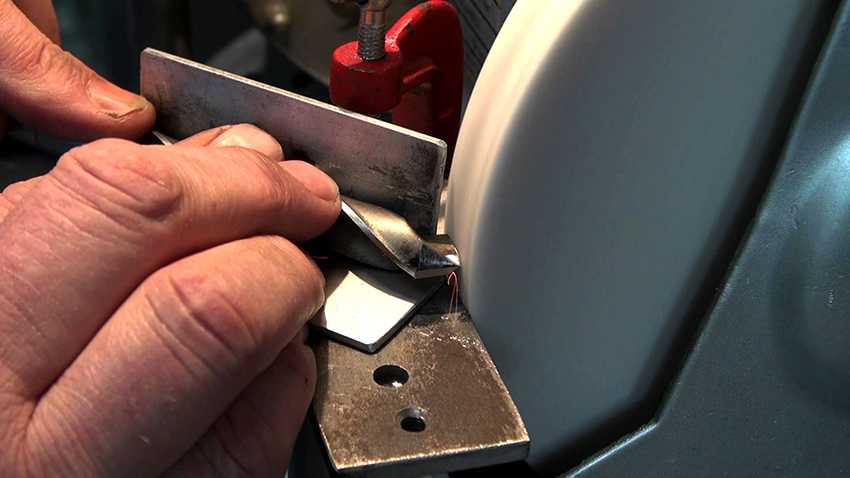

В ходе одноплоскостной заточки сверло просто приставляется параллельно к абразивному кругу, не перемещается. Таким простым способом можно затачивать сверла размером до 3 мм. Двухплоскостная заточка выполняется подобным образом.

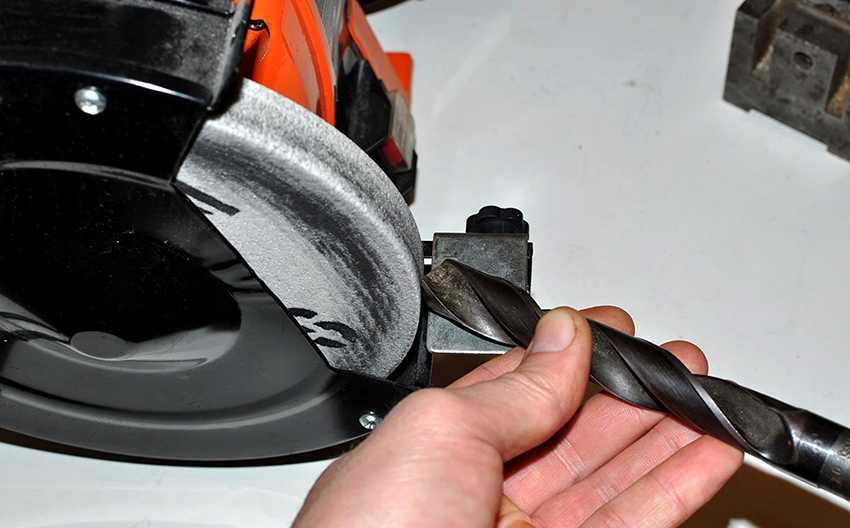

Несколько сложнее производится коническая заточка. Сверло следует взять двумя руками: левой – ближе к конусной рабочей части, правой – за хвостовик. Прижимать инструмент нужно к торцевой части шлифовального круга режущей кромкой и задней плоскостью. Правой рукой следует покачивать сверло. Подобным способом выполняется и цилиндрическая заточка.

Заточка сверла конической формы производится с торцевой стороны шлифовального круга

Как заточить сверло правильно: возможные ошибки и их предупреждение

Несмотря на большое количество информации о том, как точить сверла по металлу, даже имея достаточные теоретические, а иногда и практические знания, многие допускают ряд ошибок. Предсказать последствия нетрудно: при обточке крошится режущая кромка, инструмент перегревается, рез имеет погрешности размеров, возможны шероховатости и неровности на обработанных поверхностях.

К типичным ошибкам при заточке сверл относятся следующие отклонения от нормы:

Разная длина режущих кромок. Центр сверления является смещенным относительно оси инструмента. Заточенное таким образом сверло будет испытывать биение, попасть точно в центр станет крайне затруднительным. Чаще всего такие сверла в процессе работы ломаются.
Асимметричность углов при точно выставленном центре. После такой обработки у инструмента останется рабочей только одна режущая кромка. Сверло будет нагреваться, а выполненное им отверстие приобретет диаметр больше, чем у инструмента.

Ошибки при заточке сверл допускают не только новички, но иногда даже профессионалы

Перечисленные выше ошибки более всего являются следствием неправильно разработанного точильного устройства. И здесь снова стоит вернуться к чертежам. Приспособление для заточки сверл своими руками должно иметь функциональный держатель угла заточки. Его применение обеспечит правильное выполнение обработки режущих поверхностей.

Показатели величины углов заточки сверл по металлу

Независимо от того, на каком устройстве выполняется заточка, процесс должен быть контролируемым. В данном плане наиболее совершенные станки с электронным управлением. Возможность регулировки на электромеханических устройствах также позволяет качественно выполнить обработку.

Очень важным показателем является величина угла заточки. Она неодинакова у разных материалов, так как последние отличаются уровнем плотности и спецификой структуры.

Таблица, содержащая информацию о правильных углах заточки сверл:

Обрабатываемый материал	Угол заточки
Сталь, чугун, бронза твердосплавная	115-120°
Бронза мягкая, латунные сплавы	125-135°
Медь красная	125°
Алюминий и мягкие сплавы на его основе	135°
Гранит, керамика	135°
Древесина любых пород	135°
Магний и сплавы на его основе	85°
Силумин	90-100°
Пластик, текстолит	90-100°

Контролировать правильность заточки сверл удобно при помощи шаблонов.

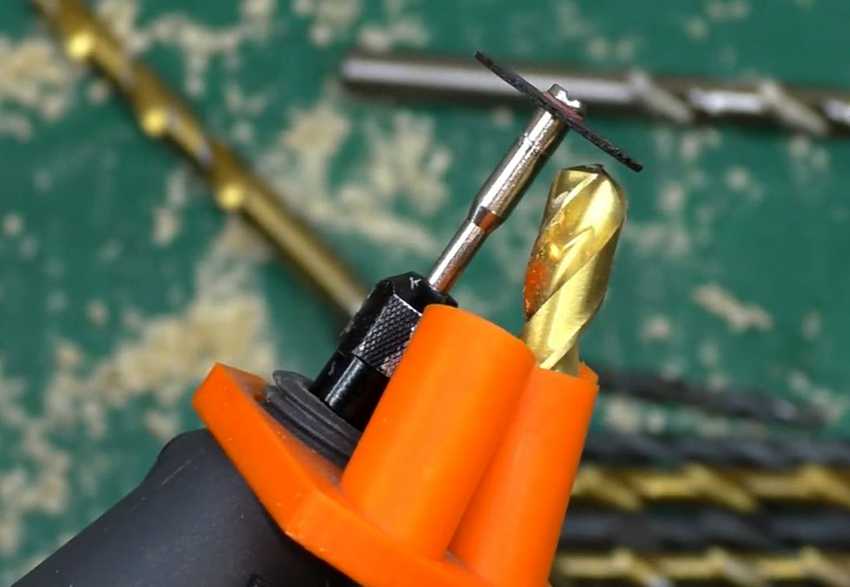

Приспособление на дрель для заточки сверл: основные элементы

Практически все предлагаемые на рынке насадки на дрель для обточки сверл имеют одинаковую конструкцию. Это пластиковый корпус, куда помещен точильный элемент определенной формы, позволяющий выполнять обработку режущей поверхности инструмента под нужным углом. Вращается устройство при помощи дрели. Соединение с валом осуществляется специальной муфтой.

Крышка корпуса имеет отверстия, в которые вставляются сверла соответствующих диаметров. Отверстия выполнены так, что режущая кромка соприкасается с наждачным кругом только в необходимых местах. Отсутствие такой крышки-кондуктора значительно усложняет процесс заточки, так как сверло приходится держать вручную.

Устройство на дрель для заточки – это пластиковая насадка в которую помещается точильный элемент и сверло

В интернете достаточно много демонстрационных видео «Приспособления для заточки сверл». Перед применением приобретенной насадки стоит обратиться к видео с инструкциями, это поможет избежать ошибок.

По аналогии с фабричными чаще всего выполняются и самодельные устройства:

корпус изготавливается из металла;
патрон дрели и наждачный круг соединяются монтажным кольцом;
наждачному элементу придается форма конуса, которую обычно создают на токарном станке;
крышка с отверстиями разных диаметров может быть изготовлена из дерева, металла, полимера с добавками.

Наиболее сложным этапом при выполнении насадки для дрели своими руками является создание крышки.

Материал

Материалами при домашних токарных работах может быть в принципе что угодно – полистирол, дерево, алюминий и его сплавы, медь, латунь, бронза, стали (причем можно и каленые обрабатывать, что токарник обычно с трудом делает, да и не всякий резец потянет, а алмазные боры и надфиль – вполне нормально). По своему опыту могу сказать, что более твердые (латунь, дюраль, сталь) материалы лучше, так как сложнее допустить ошибку – сточить больше необходимого. Да и соскок инструмента оставляет только легко убираемую царапину. Но и обрабатывать их надо значительно дольше. Для пробы рекомендую брать полистирол – литник от моделей. На нем проще всего «набить руку».
Необходимый инструмент – напильники, надфили (обычные и алмазные), боры зуботехнические (если есть бормашина), боры с алмазным напылением (при обработке металлических заготовок), сверла (найдете советские из Р9, Р12 и Р18 – вам невероятно повезло!), шкурка различной зернистости, войлок, грубая ткань (стеклоткань), для дерева и полистирола – ножи, стамески (с ножами надо работать надо аккуратно – только корневой частью, и только при невозможности работы другим инструментом, а для стамесок необходимо дополнительно сделать опору, как на токарных станках по дереву). Иногда для обработки алюминия, дюрали и латуни использую развертку из быстрорежущей стали и пилки для электролобзика с мелким зубом – удобно снимать достаточно толстый слой материала, ставя их под углом в 45 градусов и прижимая режущей кромкой к заготовке.
При необходимости изготовления длинномерных изделий (заготовки танковых пушек и т.п.) стоит, ИМХО, разбить их на несколько деталей (частей). Например, ствол танковой пушки в теплоизоляционном кожухе с инжектором – часть от дульного среза до инжектора, инжектор, часть от инжектора до башни. При этом стоит продумать соединение частей. Такой подход позволит уменьшить затраты материала и упростит обработку. Аналогично и дульный тормоз – ствол стоит делать отдельно от него, иначе придется снимать много материала – ведь диаметр ДТ в 2 и более раз больше, чем диаметр ствола. А это все вам придется стачивать.
Итак, все необходимое для начала работ описал (вроде, ничего крайне недоступного, кроме механической мешалки стоимостью под 1000 евро, тут нет).

Установка выжимного подшипника (МАЗ)

Такой тип узловых опор требует особенного подхода. Это связано с техническими особенностями деталей. Контактное кольцо у этого вида удерживается в пружине с помощью крепежного. Дополнительно к этому происходит автоматическая фиксация. Соответственно при повреждении одной из частей нарушается прочность всей конструкции и контакт с диафрагмальной пружиной (попросту говоря, выскакивает из нее). Дальнейшая эксплуатация механизма в этом случае становится невозможной.

Чаще всего такой тип устройств используется в работе сцепления автомобилей. Чтобы убедиться в том, что выжимной подшипник не изношен, не сломан и может нормально использоваться, необходимо проверить некоторые части изделия. Внимательно осматриваются:

• Возвратная пружина.
• Направляющая втулка.
• Гидравлический и механический привод.
• Вилка выключения сцепления и ее втулки.

Если обнаружена одна или несколько проблем, необходимо провести ремонт конструкции. Конкретная пошаговая схема всегда зависит от типа машины, но в общем виде процесс можно представить следующим образом:

Сначала выжимной элемент присоединяется к вилке выключения сцепления, чтобы убедиться в правильном его расположении.
• Затем коробка передач соединяется с двигателем автомобиля.
• После этого узловая опора придвигается к диафрагмальной пружине и фиксируется в ней.
• Далее, настраивается регулятор троса сцепления.
• На последнем этапе для проверки работы необходимо несколько раз энергично выжать педаль.

Учитывая важность нормального рабочего процесса сцепления автомобиля, замену подшипника в этом случае лучше всего доверить профессионалам. Обычно это обходится сравнительно недорого, но при этом можно быть уверенным в правильной работе всего механизма

Допущенные ошибки неизбежно повлияют на безопасность использования машины, о какой бы марке ни шла речь. Эксплуатационные характеристики этого вида узловых опор нередко зависят от условий их использования, в том числе климатических. Поэтому проверку рекомендуется проводить не реже раза в год с немедленной заменой детали в случае обнаружения проблемы.
