Как вырезать круг фрезером несколькими способами

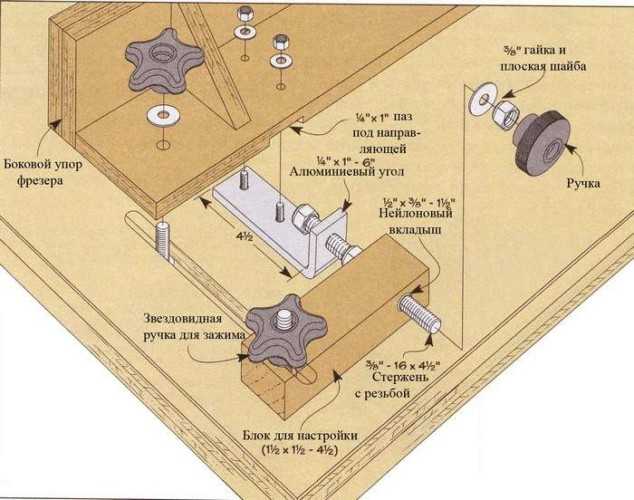

Параллельный упор

Полезные приспособления для фрезера по дереву составляют довольно длинный список. Многие владельцы инструмента в состоянии сделать их из подручных материалов или, если это удобнее, попросту купить отдельно.

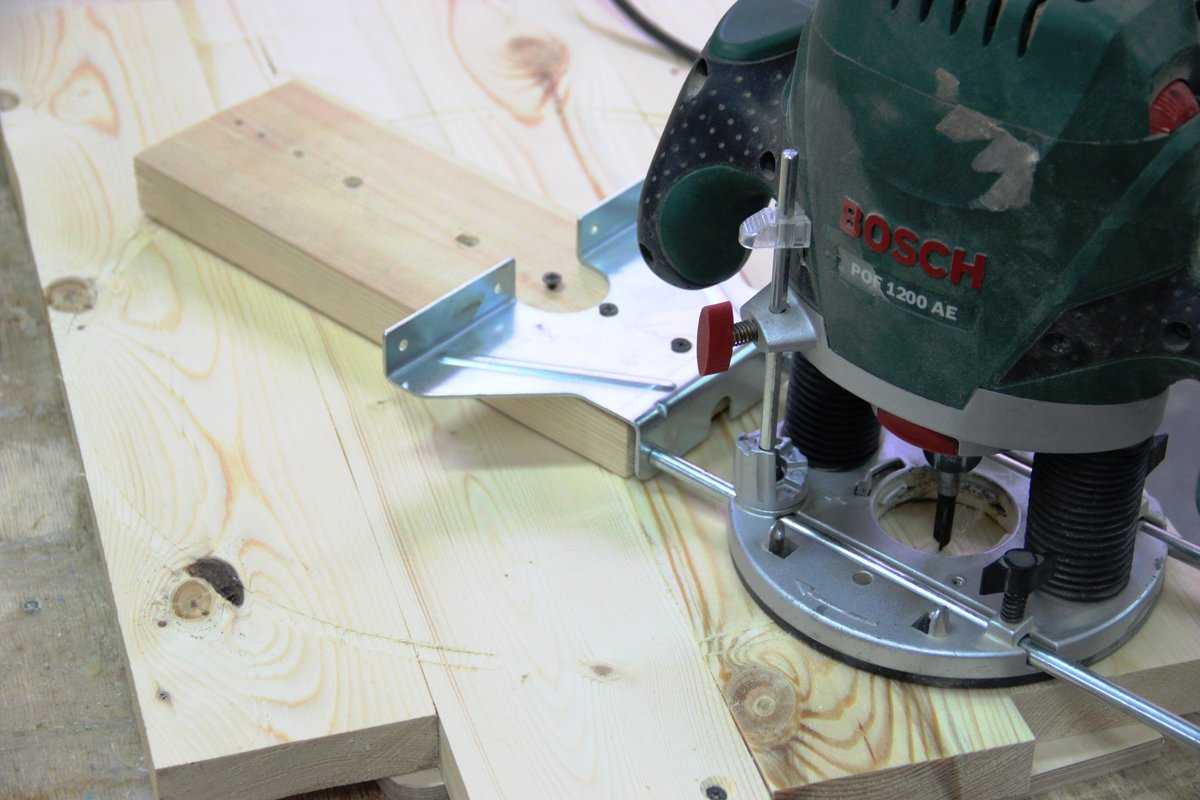

Одно из таких приспособлений – параллельный упор. Это компонент базового набора любого фрезера, и хозяину инструмента не придётся изготовлять упор самому. Нужен он для прямого следования фрезы вдоль поверхности базы, которой может служить ровный край детали или верстака.

Упор позволяет обрабатывать кромки и пазы, накрепко фиксируя деталь.

Состоит это полезное дополнение к фрезерному инструменту из следующих частей:

• входящие в выемки на фрезере штанги;
• винтовой крепёж, затягивающий их в нужной позиции;
• настроечный винт для мелкой регулировки расстояния оси фрезы от края;
• опорная часть, которая удерживает конструкцию на базе.

Чтобы привести упор для фрезера по дереву в готовность, надо, чтобы штанги заняли положение в выемках на корпусе инструмента и были затянуты стопором. Ослабив затяжку стопора, настроечным винтом можно при необходимости сделать мелкую регулировку.

С небольшим добавлением параллельный упор позволяет делать, помимо прямых резов, и более сложные. Добавление это представляет собой деревянный брусок с одной ровной стороной. Другая сторона имеет угловатую или круглую выемку. Брусок вставляется между опорной частью и кромкой материала, имеющей изогнутую форму.

Брусок соприкасается с опорой своим ровным краем. Сторона, где выемка, находится в контакте с изогнутой базой. Манипулировать инструментом с таким приспособлением следует предельно внимательно, так как брусок вносит элемент неустойчивости.

Конструктивное исполнение фрезерного стола

Настольный станок для фрезерования древесины показан ниже.

	Конструктивная проработка изделия в программах трехмерного моделирования.
	Общий вид готового столика
	Вид сзади. Из специального ящика, установлено на упоре выходит шланг, соединяемый с пылесосом. Так производится отвод пыли, образующейся при фрезеровании заготовок.
	Вид спереди.
	В настоящий момент пальцевая фреза поднята максимально высоко. Окно раздвинуто.
	Створки сдвинуты. Сама фреза опущена вниз.
	Ручной фрезер, устанавливаемый в пространство под столешницей.
	Конструктивное выполнение соединений для отвода пыли (аспирационная система).
	Особенности крепления инструмента. Видны трубопровода для отвода стружки.
	Установка длинного винта. С его помощью регулируется положение фрез на рабочей поверхности.

	Вращая гайку на винте, производится перемещение фрезера вверх или вниз. Используется торцевой ключ.
	С помощью мерительного инструмента выставляется вертикальный вылет фрезы за пределы стола.
	Регулирование положения фрезы от упора.
	Рабочий стол. Фрезер не установлен. Видно только оргстекло, к которому выполняется крепление фрезера.
	Качество выполнения работы. Между стеклом и столешницей нет зазоров.
	Перед установкой в стол фрезер прикручивается к опорной площадке из оргстекла.

Обеденный стол-книжка

Конструкция стола-книжки обычно предполагает следующие составляющие: основу, ножки, ребра жесткости, столешницу из 3-х элементов.

Материалы, которые могут понадобиться:

• листы ламинированного ДСП толщиной 16 мм, размером 3500 x 1750 мм;
• петли-бабочки в количестве 12 штук по 45 мм;
• уголки для соединения столешницы и основы, а также уголки-ограничители для ножек.
• конфирматы с заглушками и саморезы;

По готовому чертежу следует распилить лист ЛДСП. Лучше всего обратиться за помощью к профессионалу, так как самостоятельно выполнить эту работу, не повредив поверхности, довольно сложно.

В итоге должно получиться: две столешницы 860 x 690 мм, одна столешница 860 x 320 мм, две стойки, равные высоте стола и шириной 250 мм, два ребра жесткости для выдвижных опор примерно 480 x 180 мм, три ребра жесткости для основы стола примерно 700 x 110 мм, четыре вкладыша опор 700 x 60 мм, четыре накладные планки 600 x 60 мм.

Сборка начинается с обработки краев ЛДСП меламиновой кромкой. Можно эту работу доверить мебельной фирме или частному мастеру, и получить уже готовые листы с аккуратными краями. На основе обозначаются места крепления ножек и петель. С помощью конфирматов собираются ножки.

Далее необходимо сделать подстолье. Крепятся горизонтальные ребра жесткости с отступом от пола 100 мм и от низа боковых стенок – 70 мм. В промежутке столешницы крепится верхнее ребро. После того как маленькая столешница готова, к ней следует присоединить большие столешницы с помощью петель-бабочек. Затем стол ставится на ножки.

Полезные советы и приемы

• чем больше фрез в мастерской, тем больше возможностей у мастера. Выше показаны только несколько фрез, но сегодня в продаже их сотни разновидностей;
• не стоит загонять деньги в тупик покупкой фрез по принципу «может когда-нибудь пригодятся», но и не стоит ограничивать свои возможности. Покупаются фрезы, которые требуется;
• дешевые фрезы долго не служат;
• если древесина начинает гореть и дымить – фреза затупилась;
• если дымит новая фреза – её выбрасывают, т.к. это подделка;
• тупые фрезы точат на мелком абразиве с обратной стороны. Со стороны сложного профиля заточить ее невозможно.

Работа с фрезером требует аккуратности и высокой точности. С его помощью можно добиться подгонки до долей миллиметра. Сразу надо привыкать к точной регулировке по глубине.

В итоге, в современной столярной мастерской фрезер стал незаменимым инструментом. С его помощью можно делать самые разные вещи, в том числе и дорогостоящие. Можно начать пользоваться и дешевым фрезером. Но работать с качественным инструментом значительно удобнее и интереснее.

Типы диаметров хвостовика

До начала того, как приступить к выбору фрезы, следует в самом начале определиться с методом крепления, а именно в каких единицах будет измерен диаметр хвостовика – в миллиметрах или дюймах.

Обратите внимание, что во время перевода дюймов в единицы системы исчисления получается 6.35 мм и 12.7 мм, но несмотря на маленькую разницу миллиметровый хвостовик не совмещается с дюймовой цангой и наоборот. Вал фрезеровочной машинки вращается со скоростью до 25 000 оборотов за 1 минуту, и поэтому такие даже незначительные несоответствия способны повлечь за собой как минимум порчу инструмента

Методы распила ЛДСП без сколов

Распиловка ЛДСП на больших предприятиях по деревообработке производится на специальном форматно-раскроечном станке. Небольшие мастерские, производящие мебель,  тоже приобретают такой, но стоит он дорого, поэтому, как домашний инструмент нецелесообразен. Если возникает вопрос, как распилить ЛДСП без сколов, то в качестве альтернативных методов для резки можно выбрать пиление с помощью ножовки, циркулярки, фрезы для ЛДСП или электролобзиком.

С применением ножовки

Пилить ДСП без сколов ручной ножовкой непросто также, как пилить ЛДСП лобзиком. Хотя это дешёвый и доступный способ.

Сначала нужно линию распила прорезать ножом, провести гвоздём или шилом, а после этого наклеить малярный скотч, для защиты верхнего ламинированного слоя. Затем под углом в 30 градусов аккуратно, сильно не нажимая, разрезать материал. Выбранная пилка ножовки должна быть с мелкими зубьями, чтобы срез был максимально ровный.

Ножовка может оставить повреждения, что устраняется при помощи ленточной шлифмашинки, выставленного перпендикулярно, для последующего кромкооблицовывания.

На конечном этапе стоит обработать срезы наждачной мелкой бумагой и закрыть гибким профилем.

Электролобзиком

Часто для раскроя ЛДСП применяют электролобзик. Основное условие, чтобы аккуратно отрезать плиту – зубья маленького размера.

Электролобзик дисковую пилу заменить не сможет, т. к. его в основном используют в качестве режущего инструмента для небольших участков плит. Работать им нужно без сильного нажима, плавно и не слишком быстро. Если распиловщик ЛДСП не имеет опыта, то с обратной стороны могут появляться небольшие сколы, однако с практикой качество и внешний вид распила будут улучшаться.

Циркулярной пилой

Если возникает вопрос, чем пилить ДСП и какой инструмент выбрать, то вполне подойдёт циркулярка. Её ещё часто называют дисковой пилой. Это дисковый инструмент, закреплённый на столе. Многие интересуются, каким диском для циркулярной пилы пользоваться. Циркулярный диск понадобится с мелкими зубьями. Нарезка получается более качественной, чем при использовании лобзика.

Для большей точности стоит разметить направляющие, а также не работать на слишком больших оборотах.

С помощью фрезера

Фрезер применяют не только для разрезки плит, но и при сверлении отверстий, вырезании пазов, создании кромок и т. п. С его помощью можно выполнять фигурный распил.

Распил форматно раскроечным станком

Применение распиловочного станка гарантирует аккуратность распила и полное отсутствие сколов. Такие станки используются на производстве и считаются специализированным оборудованием.

Его основные составляющие:

Каретка. Допускает движение подвижного стола, но плита закреплена в нужном положении. Пильный узел. Имеет два плоских диска из металла: первый делает предварительное подпиливание, второй – распиливает окончательно насквозь. Станина. На неё полностью опирается механизм

Устраняет вибрацию и добавляет устойчивость, что важно для качества среза

Три рабочих стола: 1-й: расположение узла. 2-й (подвижный): подача плит для распила. 3-й: поддержание отпиленных частей.

Виды распилочных станков зависят от времени непрерывной работы:

• лёгкие – 5 ч;
• средние – не более 10 ч;
• тяжёлые – не больше 20 ч.

При настройке станка имеют значение: глубина реза; положение плиты; угол распила.

Распил происходит следующим образом:

• плита неподвижно фиксируется к столу (подвижной каретке);
• заготовка позиционируется по размерной линейке и запускается пильный узел;
• когда диск наберёт нужную скорость, стол будет двигаться вперед вместе с плитой-заготовкой и попадать на него.

Применение форматно-раскроечных станков целесообразно для массового производства, а не для единичных случаев. Для разового самостоятельного использования вы вполне подберете инструмент попроще или закажите распил специалистам.

Пиление с подрезанием

Распил с подрезанием выполняется так:

• шина – линейка фиксируется к плите с помощью струбцин на линии разметки;
• по линии предварительно производится рез с одной стороны глубиной около 0,1-0,3 см;
• далее с другой стороны плита разрезается окончательно насквозь.

Если всё сделать аккуратно, то никаких сколов не появится.

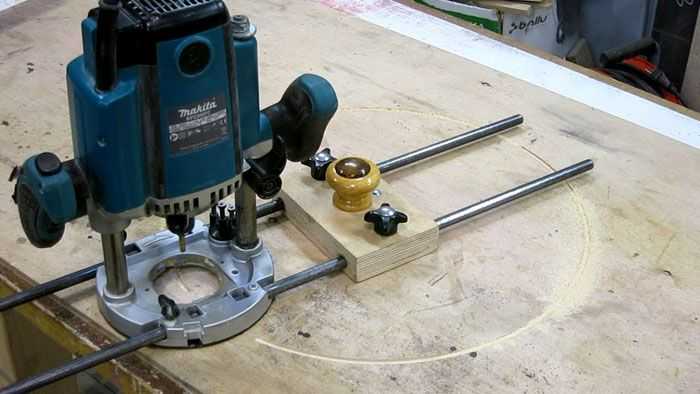

Циркуль

Этот вспомогательный инструмент предназначен для создания круглых и овальных вырезов. В схему базового циркуля входит штанга с штифтовым креплением на конце. Вставив крепление в дырку по центру круга, по которому делается паз, можно менять размер круга простым смещением штанги.

Существуют разные подсобные элементы, работающие на циркульном принципе. Они дают преимущество в создании разного радиуса круговых пазов. Обязательный компонент таких вспомогательных устройств – штифт с винтом для регулировки длины радиуса.

Если вырезается отверстие малого размера, циркульная конструкция должна быть приспособлена для крепления на основании фрезера. Штифт при обработке детали находится непосредственно под инструментом.

Фрезер по дереву, помимо круглых, способен вырезать и эллиптические отверстия. Приспособление для этого можно собрать своими руками из следующих частей:

• база с фиксацией на материале из винтов или присосок;
• перемещаемые на скрещивающихся направляющих башмаки – 2 шт.;
• штанги для монтажа – 2 шт.;
• кронштейн для соединения конструкции с инструментом.

Скрепляющий кронштейн благодаря предназначенным для этого пазам позволяет станине конструкции находиться в той же плоскости, что и основа фрезера. Резка круглых проёмов идёт с использованием одного башмака. Если отверстие нужно овальное – задействуются оба. Подобная вспомогательная конструкция даёт возможность выполнять отверстия точнее и быстрее других инструментов, таких как ленточная пила или лобзик.

Как правильно установить, закрепить фрезер в стол?

Ручной станок крепится подошвой в обратной стороне фрезерной пластины через отверстия в основании или с помощью скоб, фиксирующих корпус. В крышке фрезерного стола делается выборка – занижение, по размеру фрезерной пластины. В нем делается большое отверстие. Места под крепление по углам подмечаются по пластине до закрепления фрезера. Сразу накерниваются места под регулировочные винты по центру сторон прямоугольника. Собранный узел устанавливают на фрезерном столе, опустив фрезер вниз вместе с кабелем. Закручивают винты по углам. Выставляют пластину в плоскости фрезерного стола.

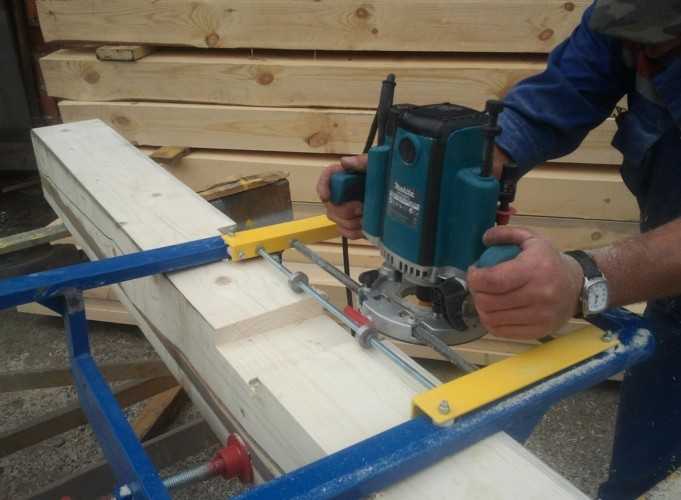

Для пазов на узких поверхностях

Выемки под замки или дверные петли можно выполнить и дрелью с долотом, но фрезер для этого подходит значительно лучше. Нужно только оснастить инструмент определённым приспособлением. Состоит оно из плоской пластины, которая крепится на основании устройства. Форма пластины может быть округлой или прямоугольной. На ней делаются 2 штыря, обеспечивающих ровный ход инструмента во время работы.

Главный параметр, которого необходимо придерживаться при изготовлении такого элемента, – ось каждого штыря должна быть на той же линии, что и центр фрезы. С условием соблюдения этого параметра паз будет вырезан именно в середине обрабатываемой детали безотносительно толщины. При необходимости смещения паза вправо или влево на соответствующий штырь надевается втулка такого размера, который нужен для желаемого сдвига.

Используя эту конструкцию, фрезер ведётся с плотным прижатием штырей к обеим сторонам заготовки.

Такой же эффект достигается, если использовать с фрезером два параллельных упора.

Даже одного упора может быть достаточно. Нужно укрепить заготовку между двух поверхностей, например досок, так, чтобы все три элемента находились в одной плоскости. Проблема недостаточной ширины детали в этом случае устраняется.

Когда часто приходится работать с узкими поверхностями, неплохим решением будет соорудить специальный стол из двух половин. Зажимая материал между ними, мастер легко добьётся эффекта одной плоскости.

Прямая фреза

После обработки торца фрезой кромочной прямой с подшипником угол между горизонтальной поверхностью и обустроенным краем составляет 90˚. Выбор размера рабочей части таких насадок напрямую зависит от толщины кромки, которую необходимо обработать. Очень часто такие приспособления применяют не только для выравнивания всей поверхности торца, но и для удаления выступающих элементов деревянной конструкции, например, шпона, приклеенного на столешницу.

К этой категории можно отнести и конусные фрезы. Кромка, обработанная с помощью такой насадки, имеет гладкую поверхность, расположенную под углом к поверхности полотна. Размеры и конфигурация режущего элемента зависят от толщины и необходимого наклона кромки.

Разбираем техники резьбы по дереву фрезером своими руками

Популярное ныне искусство, резьба по дереву, может также выполняться с использованием этого инструмента. Существует множество фрез, то есть рабочих головок, для различных целей. Продвинутые мастера даже изготавливают фрезы или детали самостоятельно. Главная задача при работе с ручным фрезером – научиться правильно им работать. При освоении этого инструмента можно выполнить любой вид художественной резьбы.

Как научиться резать по дереву ручным фрезером: советы и идеи для начинающих

Для того, чтобы научиться резьбе по заранее подготовленному дереву при помощи фрезера своими руками, можно записаться на тематические курсы. Однако не у каждого найдется время и желание на то, чтобы посещать их. Для таких людей есть множество видео-уроков, при просмотре которых появится представление об этом мастерстве.

Даже раньше, чем смотреть видео, для начинающих важно внимательно прочесть инструкцию по применению своего электрического помощника. Там можно найти очень много дельных советов о том, как собрать инструмент, настроить глубину выреза, для чего нужна каждая фреза, прочитать о комплектности своей модели фрезера, а также узнать, какие насадки можно купить дополнительно для достижения именно своих целей

Не забудьте посмотреть раздел техники безопасности и технических характеристик прибора.

После этого можно приступить к первым маленьким шагам развития мастерства резьбы фрезой по дереву. Эти тренировочные действия описаны ниже.

Сквозная или прорезная резьба по дереву.

Чтобы иметь общее представление о процессе обучения, достаточно сказать, что большинство мастеров начинает с вырезания простых узоров по шаблону. Для этого нужно взять кусок дерева и нанести на него эскиз. Большой выбор есть в интернете и в художественных книгах, кроме того, глядя на фото готовых работ с абстрактными орнаментами, несложно скопировать эти рисунки карандашом.

После того, как эскиз нанесен на бревно, следует настроить фрезер так, чтобы он делал сквозные прорези. Начинать работу с внешних частей, а когда форма будет готова, необходимо прорезать отверстия, придать узору ажурность. Если вырезаете наличники или другие элементы фасада дома, то нужно взять полотно из твердых сортов дерева. Хорошо подойдут хвойные породы, а также дуб. Для более мелких, интерьерных изделий лучше взять более мягкую липу или березу.

Фигурная резьба по дереву ручным фрезером.

После освоения техники сквозной резьбы можно приступать к более сложным элементам. Например, отрегулировав глубину выреза, добавить на готовые наличники узор, используя V-образные или другие фрезы. Красиво смотрятся не просто плоские фигуры, а дополненные выемчатой резьбой или выполненной в других техниках. Фаски на ровных или округлых поверхностях больших диаметров будут смотреться очень кстати.

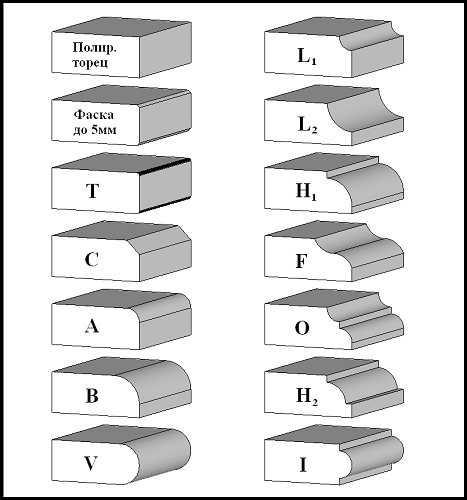

Различные виды фасок.

После тренировки в этих техниках можно приниматься за более сложные. С помощью настроенного фрезера не составит труда выполнить свое первое изделие в плоскорельефной технике. Такие рисунки смотрятся удивительно красиво на настенных панно, шкатулках, а кроме того, фотографии мебели с резными элементами заставляют приглядываться и рассматривать весь узор.

Читать также: Подкатной домкрат замена масла

Оттачиваем мастерство владения фрезером и резьбы по дереву

Для достижения мастерства в абсолютно любом деле важна постоянная практика. Даже если с первого раза изделия получатся немного топорными или вовсе ничего не выйдет, не стоит опускать руки. Ведь с каждым разом вырез будет получаться ровнее, отделка тоньше, а изделия красивее.

Резьба по дереву фрезером – фото для вдохновения.

Советы и рекомендации

5 полезных советов:

1. Центр заготовки (листа) легко можно найти, если провести диагонали от угла к углу. Место их пересечения и будет центром.
2. Диаметр будущего круга измеряется по расстоянию от центрирующей иглы (самореза на самодельных циркулях) до пилки. Это расстояние равно радиусу. Диаметр будет в 2 раза больше.
3. При выпиливании круга электролобзик передвигают медленно и плавно, давая пилке возможность полностью освободить пропил от опилок. При нажатии и слишком быстром передвижении пилка может уйти в сторону.
4. Нельзя использовать пилки с дефектами (гнутые, со стертыми зубьями, тупые), а также не подходящие для конкретного материала.
5. Для вырезки отверстия малого диаметра (менее 50 — 80 мм) используют другой инструмент – фрезер, дрель. Сверла и фрезы делают отверстие, при этом круг не сохраняется, уходит в стружку. Круг можно вырезать коронкой или сверлом-балеринкой.

Как вырезать столешницу под мойку?

Чаще всего вопрос, как вырезать дырку под мойку в столешнице задают владельцы ламинатной плиты, поскольку в данном случае сделать пропил проще всего. Но надо учитывать тонкости:

• работать по разметке – это повторение пройденного (важная информация);
• пилить электрическим лобзиком, вставляя его в подготовленные дрелью отверстия;
• полотно лобзика вести перпендикулярно распиливаемой поверхности, плотно прижимая инструмент;
• распиливание столешницы производить со стороны ламината, чтобы избежать образования сколов и трещин;
• обязательно поддерживать выпиливаемую часть, поскольку она под своей тяжестью может отломиться и образовать трещину в плите.

СОВЕТ: не поленитесь и по мере продвижения линии выпиливания, останавливайтесь и скрепляйте скотчем с двух сторон (снаружи и изнутри) место распила, чтобы выпиливаемая часть столешницы крепко держалась до последнего миллиметра.

А как вырезать столешницу под круглую мойку? Точно также, лобзиком, не спеша, проходя полотном по линии разметки, проклеивая пропил скотчем.

В образовавшееся отверстие поместите мойку. Подходит? Раковина должна свободно входить. Если плотно – пройдитесь рашпилем и наждачной бумагой. Образовавшийся срез очистите от опилок, и покройте тонким слоем герметика.

А как резать столешницу под мойку, если материал изделия искусственный камень?

В данном случае в качестве инструмента для сверления отверстий можно использовать сверло по металлу, а распил делать фрезой. Или можно использовать тот же лобзик, но тогда разрез сделать с отступом от линии разметки на сантиметр, а затем фрезой довести линию спила до нужного размера

Эти предосторожности необходимы, чтобы исключить образование трещин и сколов

Когда отверстие выпилено, обработано, примерка раковины прошла отлично, переходят к установке мойки и подключению сантехнических коммуникаций.

Пазовая фреза по дереву

Для того, чтобы сделать в древесине углубление нужной ширины и глубины, используется специальный вид оснастки — фреза пазовая.

У насадки имеется рабочая кромка не только на боковых поверхностях, но и на торце. Благодаря этому инструмент способен выбирать пазы не только на торце, но и в любом месте. С фрезой обычно используют такие дополнительные приспособления, как шаблоны, шины, упоры.

Подобная оснастка способна выполнять следующие операции:

• выбирать паз в деревянной детали для последующего соединения элементов конструкции;
• создавать пазогребневые соединения;
• делать выборку под шиповые соединения.

Фреза ласточкин хвост

Фреза типа ласточкин хвост предназначена для изготовления одноименного соединения, которое считается очень прочным. Детали задвигаются одна в другую и разъединить их можно только раздвинув.

Фреза ласточкин хвост по дереву применяется в мебельном производстве для изготовления ящичного соединения или трапециевидного паза для поперечной балки.

Фреза пазовая ласточкин хвост, купить которую по привлекательной цене можно на нашем сайте, незаменима при изготовлении корпусной мебели или выполнении реставрационных работ.

Фреза пазовая фасонная

Пазовые фасонные фрезы по дереву могут иметь разнообразную форму и дополняться подшипниками. Насадки используют для выборки паза сложной формы. С его помощью также можно выполнять декоративную обработку столярных изделий. Фреза способна не только выбрать материал, но и обработать плоскость в углублении (например, при изготовлении подноса). Использование шаблона позволяет выполнять и резьбовые работы.

Вариант с деревянной столешницей

Перед началом работ следует подготовить необходимые материалы и инструменты: четыре готовых резных опоры по 730 мм, деревянную столешницу 1200 x 600 мм, четыре доски, две из которых по 400 мм, а две другие – 1000 мм, шурупы по 30 мм, дрель, пилу циркулярную, рубанок, рулетку, карандаш.

После этого к ножкам стола крепятся короткие поперечины. Для этого необходимо просверлить по два несквозных углубления для шурупов, отступив 15 мм от края ножки. Затем по такому же принципу сделать длинные поперечины. После того как каркас стола готов, можно приступать к соединению его со столешницей при помощи шурупов. После чего вся конструкция нуждается в отделке. Для этого стол покрывается морилкой для деревянных поверхностей, просушивается и лакируется. Цвет подбирается исходя из собственных предпочтений. Самыми популярными считаются оттенки: орех, дуб, вишня.

Ножки для обеденного стола можно выполнить и самостоятельно. Для этого необходимо на деревянной доске прорисовать нужную форму и выпилить ее с помощью лобзика. Остальные опоры делаются благодаря созданному шаблону. Он накладывается на доску, обводится и вырезается таким же способом. Узоры на ножках выполняются с помощью фрезера. Процесс крепления ножек со столешницей происходит путем склеивания.
