Приспособления для фрезерования ласточкиного хвоста и соединения шип-паз

Сращивание на ус и соединение с прирезкой

Сращивание на ус соединяет концы деталей, расположенных на одной прямой, а соединение с прирезкой используется, когда надо соединить две профильные детали под углом друг к другу.

Сращивание на ус

При сращивании на ус детали соединяются одинаковыми скосами на торцах таким образом, что одинаковая толщина деталей остается неизменной.

Соединение с прирезкой

Соединение с прирезкой (с подрезкой, с пригонкой) используется, когда надо соединить в углу две детали с профилем, например, два плинтуса или карниза. Если деталь сдвинется в процессе ее крепления, то зазор будет менее заметен, чем при угловом соединении на ус.

1. Закрепите на месте первый плинтус. Придвиньте к нему вплотную второй плинтус, расположенный вдоль стены.

Закрепите первый плинтус на месте и прижмите к нему второй плинтус, выровняв его вдоль стены.

2. Проведите по профильной поверхности закрепленного плинтуса маленьким деревянным бруском с прижатым к нему карандашом. Карандаш оставит на размечаемом плинтусе линию разметки.

Бруском с прижатым к нему карандашом, приставленным острием ко второму плинтусу, проведите по рельефу первого плинтуса, и карандаш разметит пинию отреза.

3. Обрежьте по линии разметки. Проверьте пригонку и при необходимости подправьте.

Сложные профили

Уложите первый плинтус на место и, поместив второй плинтус в стусло, сделайте на нем скос. Линия, образованная профильной стороной и скосом покажет требуемую форму. Обрежьте по этой линии лобзиком.

инженер поможет — Фрезерование пазов в древесине

Как паз, так и врубка могут проходить насквозь, то есть через всю поверхность изделия, или не доходить до одного края либо обоих краев. Существует много методов обеспечения точности работы, но управление машиной остается более-менее одинаковым.

Выполнение проходного паза

Опустите и зафиксируйте механизм вертикального перемещения фрезера. Поставьте базу машины на заготовку, не касаясь фрезой древесины, затем включите двигатель. Равномерно подавайте машину вперед вдоль заготовки до выхода фрезы из материала на другом краю детали. Выключите двигатель и дождитесь полной остановки фрезы перед тем, как положить инструмент.

Выполнение непроходного паза

Перед включением фрезера с механизмом вертикального перемещения опустите фрезу на поверхность заготовки и установите ее точно в начало паза. Приподнимите фрезу, включите двигатель и медленно опускайте фрезу до установленной максимальной глубины. Доведите фрезу до конца намеченного паза и освободите механизм вертикального перемещения и выключите двигатель. Стамеской подровняйте концы паза. Выполнение паза параллельно кромке Большинство пазов вырезаются параллельно кромке и рядом с ней.

В комплекте с любым фрезером изготовители поставляют боковые линейки (упоры) с болтовым винтовым креплением, которые могут быть отрегулированы для установки фрезы на требуемое расстояние от края. Если они у Вас есть, то поставьте фрезер на за готовку и выровняйте режущую кромку по одной стороне паза, размеченного на поверхности. Отрегулируйте линейку так, чтобы она касалась кромки детали, и затяните ее зажимные винты. Сделайте паз, прижимая линейку к заготовке во время всей обработки.

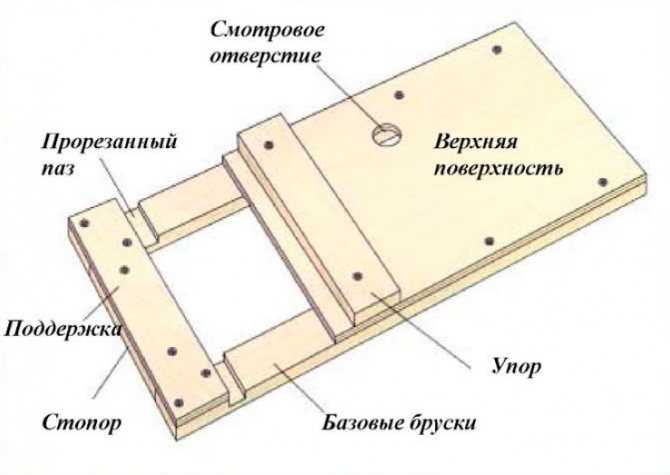

Как изготовить приспособление для выборки шипа

При формировании шипов на деревянных заготовках ручным фрезером он никак не фиксируется в пространстве и подводится к обрабатываемой детали вручную

Именно поэтому очень важно, чтобы при использовании электроинструмента обрабатываемая деталь находилась в приспособлении, которое сможет обеспечить не только ее надежную фиксацию, но и точность формируемых на ее поверхности шипов

Конструкцию простейшего устройства, которое в состоянии справиться с такими задачами, составляют:

несколько неподвижных направляющих (нижние, верхние, боковые);
подвижная планка, за счет которой можно регулировать длину выборки.

Приспособление № 1 – для выборки шипа

Изготавливается такое устройство, размеры составляющих которого подбираются индивидуально, в следующей последовательности:

По краям листа фанеры фиксируются одинаковые по высоте боковые вертикальные элементы, в центральной части которых сделаны вырезы.
На боковых элементах устанавливаются направляющие, по которым будет перемещаться подошва ручного фрезера.
Чтобы ограничить ход ручного фрезера по верхним направляющим, на них следует зафиксировать боковые планки.
На листе фанеры, играющем роль основания устройства, необходимо установить подвижный элемент, при помощи которого будет регулироваться величина вылета края обрабатываемой заготовки. Для фиксации можно использовать обычный винт с барашком или любой другой подходящий крепеж.

При изготовлении приспособления предложенной конструкции надо учитывать следующие моменты:

Высота верхних направляющих должна соответствовать сумме толщины обрабатываемой детали и величины небольшого зазора, который необходим для установки фиксирующего клина.
Вырезы в боковых вертикальных элементах выполняются такой ширины, чтобы она учитывала длину формируемого шипа.

Приспособление № 2 – для выборки паза

Работать с использованием приспособления предложенной конструкции можно ручным фрезером практически любой современной модели, в опциях которого предусмотрена возможность регулировки скорости резания, величины подачи и вылета рабочей части применяемого инструмента.

Для создания на боковой поверхности бруса или доски шипа «ласточкин хвост» используется устройство, изготавливаемое следующим образом.

В листе многослойной фанеры выполняется отверстие, из которого будет выступать режущая часть фрезы «ласточкин хвост».
С нижней части подготовленного фанерного листа фиксируется ручной фрезер. Для этого можно применять хомуты, саморезы или любые другие крепежи.
На поверхности фанерного листа, по которому будет перемещаться обрабатываемая заготовка, закрепляется доска толщиной 2,5 см. Она будет выполнять роль направляющего элемента. Такая доска является расходным материалом и используется один раз с фрезой определенного диаметра.

Приспособление № 3 – для фрезеровки ласточкиного хвоста

Такое устройство можно установить между двумя стульями или использовать для его размещения более удобную и надежную конструкцию.

Как изготовить приспособление для выборки шипа

Конструкцию простейшего устройства, которое в состоянии справиться с такими задачами, составляют:

несколько неподвижных направляющих (нижние, верхние, боковые);
подвижная планка, за счет которой можно регулировать длину выборки.

Приспособление № 1 – для выборки шипа

По краям листа фанеры фиксируются одинаковые по высоте боковые вертикальные элементы, в центральной части которых сделаны вырезы.
На боковых элементах устанавливаются направляющие, по которым будет перемещаться подошва ручного фрезера.
Чтобы ограничить ход ручного фрезера по верхним направляющим, на них следует зафиксировать боковые планки.
На листе фанеры, играющем роль основания устройства, необходимо установить подвижный элемент, при помощи которого будет регулироваться величина вылета края обрабатываемой заготовки. Для фиксации можно использовать обычный винт с барашком или любой другой подходящий крепеж.

При изготовлении приспособления предложенной конструкции надо учитывать следующие моменты:

Высота верхних направляющих должна соответствовать сумме толщины обрабатываемой детали и величины небольшого зазора, который необходим для установки фиксирующего клина.
Вырезы в боковых вертикальных элементах выполняются такой ширины, чтобы она учитывала длину формируемого шипа.

Приспособление № 2 – для выборки паза

В листе многослойной фанеры выполняется отверстие, из которого будет выступать режущая часть фрезы «ласточкин хвост».
С нижней части подготовленного фанерного листа фиксируется ручной фрезер. Для этого можно применять хомуты, саморезы или любые другие крепежи.
На поверхности фанерного листа, по которому будет перемещаться обрабатываемая заготовка, закрепляется доска толщиной 2,5 см. Она будет выполнять роль направляющего элемента. Такая доска является расходным материалом и используется один раз с фрезой определенного диаметра.

Приспособление № 3 – для фрезеровки ласточкиного хвоста

Изготовление приспособления для выборки шипа

В отличие от профессионального станка, рабочий инструмент не имеет фиксации в пространстве. Его подают на неподвижно закрепленную заготовку двумя руками. Поэтому изготовление приспособления для зажима детали на первом этапе является обоснованной необходимостью. Простейшим приспособлением для этого является конструкция (рис. 2) из неподвижных направляющих (верхние, нижние, боковые), подвижной планки, которой регулируется длина выборки. Для его сборки необходимо выполнить последовательность действий:

закрепить на куске фанеры (по ее краям) боковые вертикальные элементы одинаковой высоты с центральными вырезами;
накрыть их направляющими, по которым будет перемещаться подошва фрезера;
поставить боковые планки, ограничив ход электроинструмента по верхним направляющим;
установить на нижней фанере подвижный элемент, которым регулируется вылет края заготовки, подвергающийся фрезеровке.

Рисунок 3. Схема выборки шипа.

Для фиксации подвижной планки используется стандартный винт с барашком либо специальный крепеж. Размеры всех элементов конструкции подбираются индивидуально:

высота верхних направляющих равна толщине заготовки, в которой изготавливается шип, с учетом небольшого зазора для установки фиксирующего клина;
ширина выреза в вертикальных элементах зависит от длины шипа, создаваемого ручным фрезером.

Читать также: Ремонт тормоза бензопилы штиль 180

Для работы на данном приспособлении подходит ручной фрезер любой модификации, производителя, так как в большинстве моделей предусмотрена регулировка скорости резания, подачи, вылета рабочего органа.

Для шипа «ласточкин хвост» применяется приспособление с противоположным принципом:

в листе фанеры, расположенным горизонтально, неподвижно фиксируется электроинструмент;
его корпус расположен снизу, фреза выходит с обратной стороны листа в сквозное отверстие;
на рабочем столе крепится брусок из твердой породы древесины (бук, береза, дуб);
на бруске закреплен кусок доски в 2,5 см, являющийся расходным материалом (используется один раз с определенным диаметром фрезы).

Конструктивно фиксация ручного фрезера в листе многослойной фанеры решается несколькими вариантами — хомуты, саморезы

Важно, чтобы крепеж не выступал на рабочую сторону фанеры. Сам лист может крепиться к верстаку, опираться на пару стульев, фиксироваться на нескольких рядах бруса, козлах, лесах

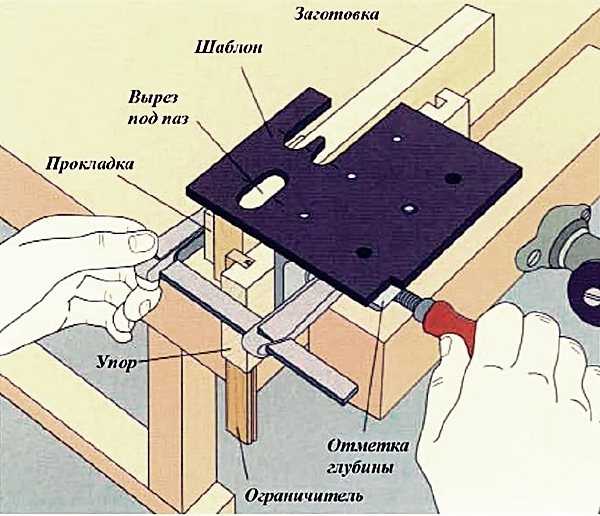

Как сделать шип-паз ручным фрезером

Чтобы изготовить данное шиповое соединение, нам понадобится непосредственно сам фрезер и рабочий стол. Для облегчения процесса можно сделать такое дополнительное приспособление, как кондуктор.

Порядок действий следующий:

- Устанавливаем на фанерный лист два реечных ограничителя, выпиливаем отверстия под размер паза для царги и проножки. Реечные ограничители должны быть закреплены по ширине фрезера. Они фиксируют его поперек рабочей плоскости. Для фиксирования продольного смещения два других ограничителя выставляются по торцам предполагаемого расположения места установки столярного станка.
- Для перемещения заготовки по длине монтируем к столешнице пару брусков, которые соответствуют размерам обрабатываемой детали.
- Размечаем ось и габариты пазов. Устанавливаем дополнительное приспособление так, чтобы на заготовке и кондукторе полностью совпала разметка.
- Необходимо выставить и закрепить упор.
- Закрепить кондуктор с помощью саморезов к брускам.
- Необходимо взять прямую фрезу и выставить глубину фрезеровки, учитывая толщину изготовленного кондуктора. После этого необходимо зафиксировать заготовку с помощью струбцины и выполнить обработку паза.

https://youtube.com/watch?v=P_7Ths84Jf0

Приступаем к вырезке шипов.

При небольших объемах производства лучше всего делать это на циркулярке.
Сначала необходимо измерить глубину паза, которая будет соответствовать длине шипа.
Полученную величину отмеряем на своей заготовке. Длина шипа будет определяться разностью величин – ширины заготовки и длины паза, высоты заготовки и ширины паза, разделенные пополам. Полученные остатки материала следует убрать для получения шипа.
После этого следует выставить на станке размер, равный длине паза, учитывая при этом его ширину. Дисковая пила должна быть зафиксирована на уровне, равном ½ от разницы ширины заготовки и длины паза от линии столешницы. Сделать пару пропилов по длине шипа.
Фиксируем пильный диск на высоте, равной ½ от разницы величин высот заготовки и ширины паза от линии столешницы. Производится два распила с торца заготовки.
Начинаем распиловку. Для этого необходимо зафиксировать дисковую пилу на величину длины шипа, при этом расстояние от диска до упора должно соответствовать величине, равной ½ от разниц величин ширины заготовки и длины паза. Производим два пропила по ширине изделия с двух сторон.
Корректируем расстояние от режущего диска до упора. Оно должно быть равным величине, составляющей ½ от разницы величин высот заготовки и ширины паза. Делаем две прорези. Закругляем столярным ножом края получившегося шипа и зачищаем наждачкой.

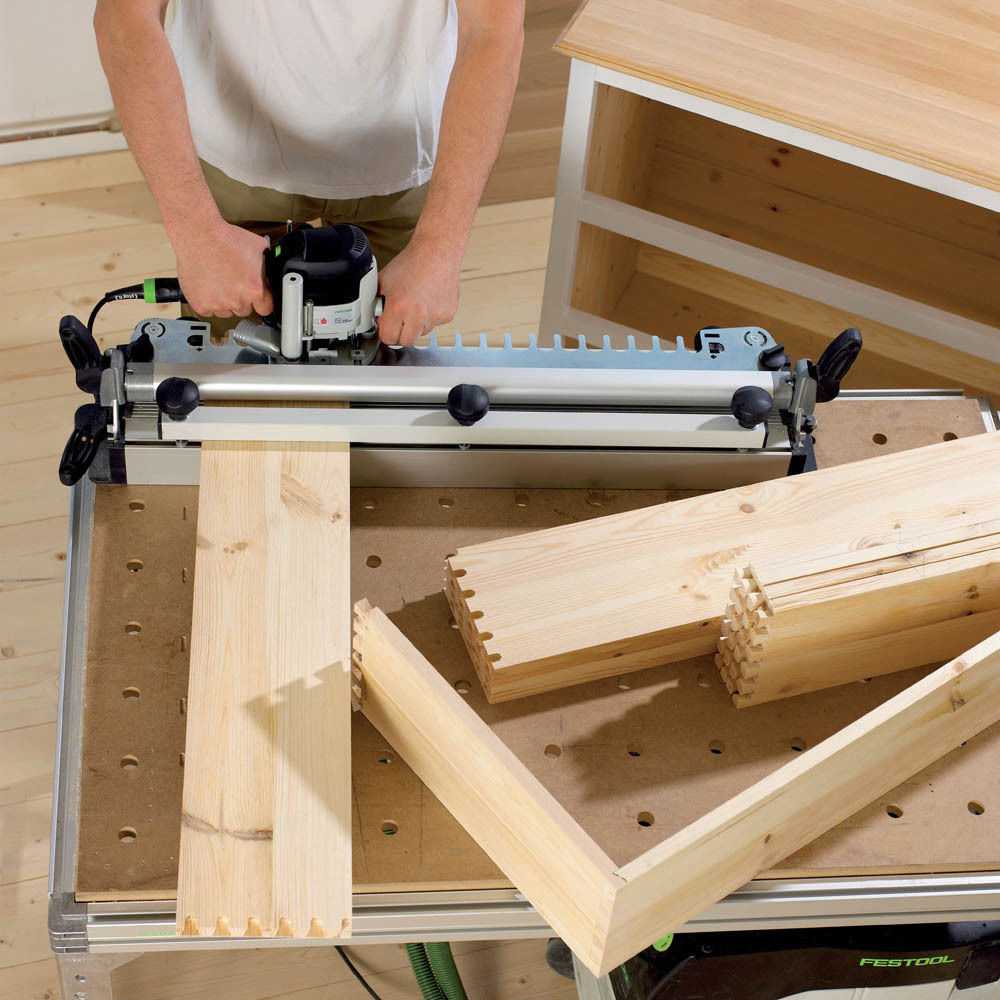

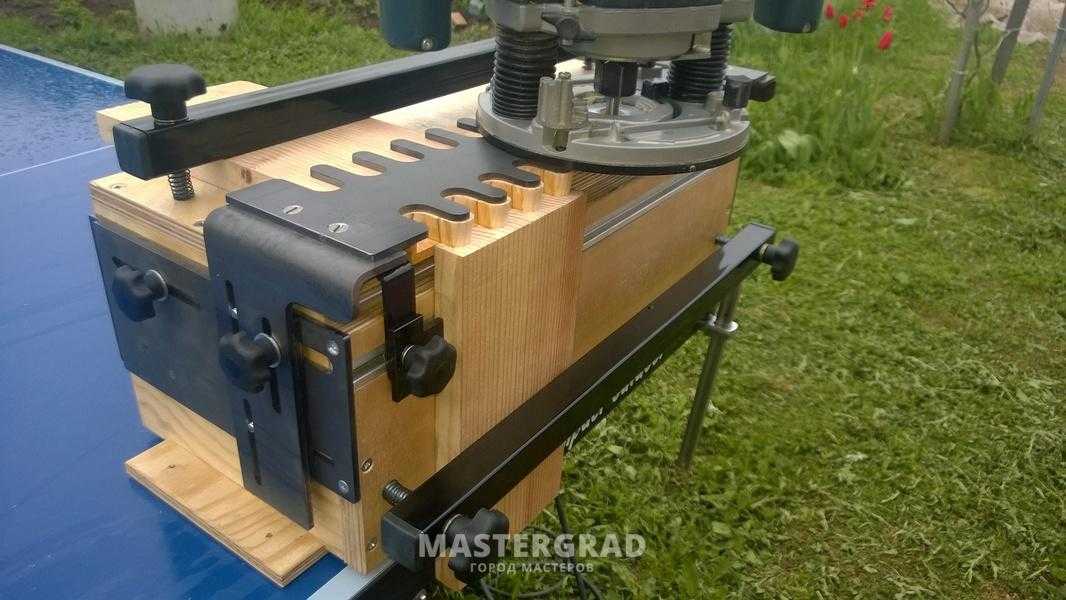

Шипорезка для фрезера

Шипорезные шаблоны бывают самых различных конфигураций. Они служат для облегчения работы по вырезке таких соединений, как «шип-паз», а также для ускорения работы. С их помощью вы сможете делать рамки, ящичные соединения, вырезку различных соединений для мебели. От того, какая форма у зубца шаблона, будет зависеть размер паза, а также ровность его кромок. Для изготовления шипорезки своими руками вам понадобятся направляющие, с помощью которых и будет производиться фрезерование шипов. Монтировать их следует на двух противоположных сторонах корпуса в шахматном порядке, расположить равноудаленно. При соблюдении этих условий они идеально подойдут друг к другу.

Фреза по дереву «ласточкин хвост»

Они чаще всего применяются в совокупности с фрезерными машинами и станками для изготовления пазов в изделиях из твердого и мягкого дерева. Изготавливаются из монолитных твердых сплавов.

Предназначены для работы в паре с цилиндрическими фрезами.

Как выбрать паз фрезером

Выполняя эту работу, вам необходимо знать, что техника ее будет напрямую зависеть от расположения и размеров паза. Если он открытый, то ваш инструмент крепится к столешнице, заготовка ведется вдоль фрезы. Точность будет зависеть от положения планки и высоты фрезы. Чтобы у вас не было огрехов в процессе выборки, всегда делайте пробный проход на отходах из древесины. Выборка должна производиться поэтапно, делать нужно при этом несколько проходов. После каждого прохода режущей части фрезера для недопущения ее перегрева необходимо убрать отходы с рабочей поверхности столешницы. Это можно производить с помощью вырезанного из фанеры шаблона, по которому следует пройтись фрезой с верхним подшипником.

Надеемся, что информация, полученная при чтении этой статьи, будет вам полезной и пригодится для использования в домашнем хозяйстве.

Приспособления для фрезера своими руками

Большинство изделий можно выполнить самостоятельно. Порядок изготовления самых востребованных изложен ниже.

Шипорезка

Действуйте так:

По обе стороны от фанерной полосы установите одинаковые стойки из брусков с выемками посредине.
Сверху, снизу и сбоку прикрепите к ним направляющие для фрезера, снабженные ограничителями.
Установите на фанерной основе подвижный элемент для регулирования величины выборки края детали, оснащенный барашковой гайкой или иным фиксатором.

Шипорезку применяют для выполнения точных операций.

Альтернативное приспособление – кондуктор.

Он состоит из таких частей:

основания;
упоров;
подвижных салазок.

Изделие используют для выполнения мелких операций, требующих высокой точности.

Копировальная втулка

Предпочтительный материал – инструментальная сталь. Но в частных мастерских ввиду отсутствия профессионального оборудования по металлообработке втулки чаще всего делают из простой стали или дюралюминия.

Порядок действий:

Из металлической пластины вырезать круг с тем же диаметром, что и отверстие в подошве фрезера.
Взять отрезок трубы с внутренним сечением на 2–4 мм больше фрезы и отторцевать его.
Шлифовать втулку наждачной бумагой «с маслом».
В металлическом круге вырезать в середине отверстие с таким диаметром, чтобы гильза в него плотно входила.
Приварить фланец к гильзе либо соединить их путем расклепки торцов с предварительной посадкой на клей.

Практикуют и другой вариант, для которого нужны:

стальная или дюралюминиевая шайба;
сантехнический удлинитель;
гайка с такой же резьбой, что и у удлинителя.

Копировальная втулка изготавливается из инструментальной стали.

Делают так:

Разрезают гайку, чтобы получилось кольцо, и протачивают его.
Из стали или алюминия толщиной 2 мм вырезают круг.
На точильном станке снимают металл по краю.
Устанавливают круг на подошве фрезера.
Размещают инструмент вертикально.
Сквозь отверстия в подошве наносят разметку для креплений.
Сверлят отверстия тонким сверлом, затем увеличивают их инструментом нужного диаметра.
Надевают шайбу и вкручивают гайку.
Зажав заготовку в тиски, помалу снимают шлифмашиной резьбу, чтобы она оказалась на одном уровне с гайкой.
Подрезают изделие.
Выравнивают втулку на шлифовальном круге и крепят к подошве фрезера.

Направляющие для работы с фрезером

Самая простая самодельная направляющая выглядит как рейка, прикрепленная струбцинами к заготовке. Можно зафиксировать сразу несколько деталей и выполнить в них паз за 1 проход.

Более сложный вариант представляет собой конструкцию из доски и листа фанеры, служащего основанием. При таком исполнении направляющую легче точно закрепить на линии реза.

Если для обработки заготовки нужны фрезы разного размера, используют вариант с откидной планкой. Ее крепят к основе из доски с помощью дверных петель.

Как крепить добор к дверной коробке, если он толще выбранной четверти

Часто добор бывает толще, чем выбранная в коробке четверть. Что тогда делать? Как сделать так, чтобы добор упирался без щелей и крепко держался? Есть простой способ — наискосок сверлить отверстия, вкручивать саморезы, затем отверстия закрывать заглушками в тон. Тут все более-менее понятно, но не очень красиво — заглушки все равно видны.

Есть другой способ. Нужны подвесы для гипсокартона. Только они должны быть самыми прочными и толстыми. От подвесов отделяем части ленты с перфорацией. С каждого получается по две части. Еще нужны будут маленькие саморезы (блошки). Перфорированные ленты прикручиваем на дверную коробку по периметру — на углах отступив по 10-15 см, также снизу, и по высоте на расстоянии 40-50 см.

Как закрепить добор

Как поставить доборы, если они толще четверти

Если добор шире, сначала загибаем их на лицевую часть, затем возвращаем обратно. За счет того, что они закреплены не в край, они искривляются, становятся похожими на дугу.

Вот так может получится — без малейшего зазора

Теперь вставляем доборные планки, заводя их между пластинами и пазом. Они будут плотно прижимать планку. Щелей не будет видно даже при ближайшем рассмотрении.

Предлагаем ознакомиться Делаем Стяжку бетонного пола на деревянный пол в частном доме- Как залить правильно? Инструкция Видео

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

Встык;
При помощи шпонки;
Коренной шип;
Теплый угол;
Ласточкин хвост;
В лапу;
В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

В коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

Самый распространенный — ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

Соединение в лапу производится следующим образом:

На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
Второй элемент делается с шипом. Шип расширяется к краю;
При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
Угловое соединение следует укрепить нагелем или использовать шпонку.

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.
