Как вырезать круг из оргстекла?

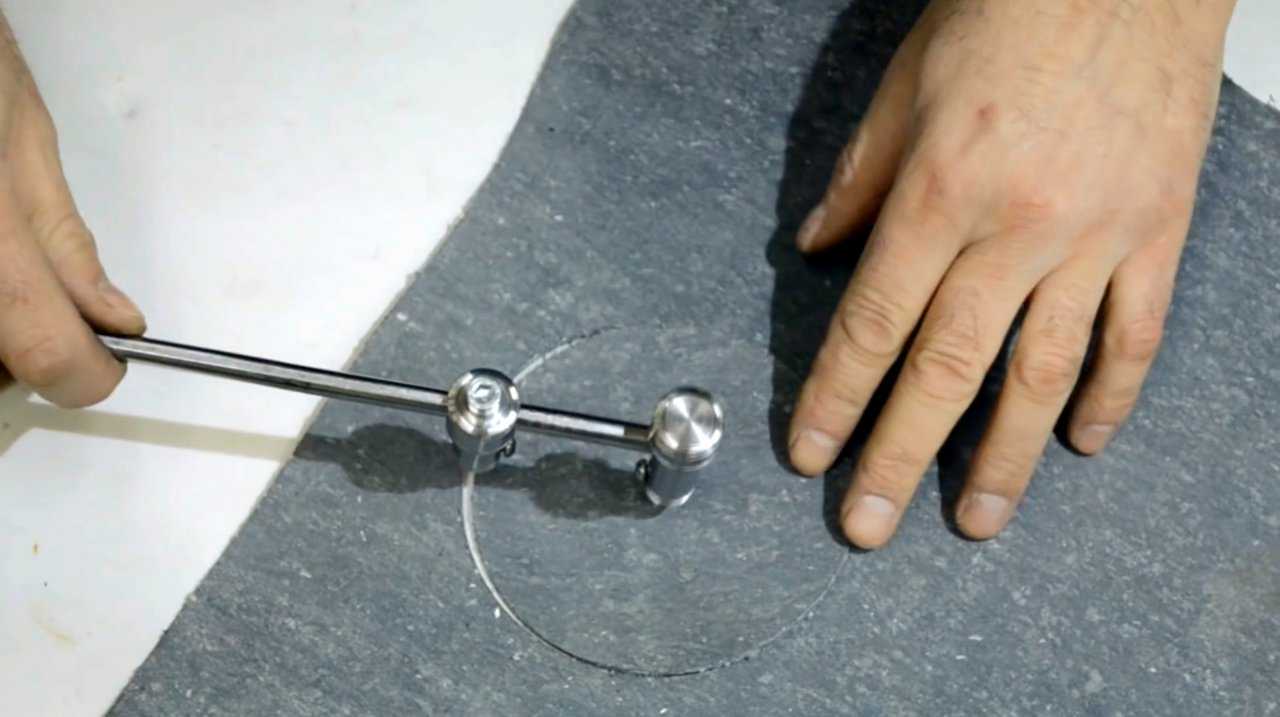

Разметочный циркуль и чертилка по металлу своими руками

Здравствуйте, уважаемые читатели и самоделкины! При изготовлении различных металлических деталей очень часто требуется циркуль. А если поверхность заготовки загрязнена, то разметку на ней лучше выполнять чертилкой по металлу.

В данной статье Виктор Никитин, автор YouTube канала «РОТОРКОР» расскажет Вам, как он сделал разметочный циркуль.

При относительной простоте этих инструментов, потребуется небольшой объем сварочных работ.

Материалы. — Старые метчики — Барашковые винты М8 — Стальной квадрат, лист — Машинное масло, наждачная бумага.

Инструменты, использованные автором. — Болгарка, отрезной и зачистной диски — Шуруповерт, сверла по металлу, метчик, напильник — Ленточный шлифовальный станок — Сварочный полуавтомат, сварочная маска — Тиски, струбцины, керн, молоток, разводной ключ — Линейка, угольник, маркер.

Процесс изготовления. Итак, в качестве наконечников послужат старые метчики М6.

Штанги для циркуля мастер вырезает одинаковой длины из стального квадрата 15X15 мм. Для этого обе заготовки одновременно фиксируются в тисках, и отрезаются болгаркой.

Торцы деталей выравниваются при помощи ленточного шлифовального станка.

На одном из концов обеих заготовок размечается и кернится центр.

Сверло диаметром 4,5 мм фиксируется в тисках, а сама заготовка — в патроне шуруповерта. Таким образом, вращая заготовку относительно сверла, мастер получает отверстие, соосное детали.

Похожая методика была описана в следующей статье, такой прием использовался для сверления центрального отверстия в валу электродвигателя.

В полученном отверстии, с помощью метчика, нарезается резьба М6.

Метчик фиксируется режущей частью в патроне шуруповерта.

С помощью ленточного шлифовального станка производится заточка хвостовиков метчиков. Во время этого процесса необходимо периодически охлаждать деталь в воде, чтобы не перегреть ее.

В итоге получаются вот такие наконечники с острыми конусами.

Теперь, зафиксировав наконечник в тисках, на него навинчивается штанга.

На обоих хвостовиках штанг мастер формирует своеобразные ступеньки, на половину толщины профиля (7 мм).

Вот так выглядят хвостовики после обработки.

Детали для шарнира мастер изготавливает из стальной пластины 8 мм толщиной. С помощью шаблона на ней размечаются контуры деталей, и вырезаются болгаркой.

Части шарнира привариваются к полученным ступенькам на хвостовиках.

Сварочные швы зачищаются лепестковым диском, а поверхности выравниваются напильником.

Теперь в круглых площадках шарнира нужно просверлить сквозные отверстия под болт М8

Важно учесть, что в одной детали отверстие будет диаметром 8 мм, а во втором нужно будет нарезать резьбу М8. Соответственно, второе отверстие делается сверлом по металлу диаметром 6,7-6,8 мм

При сверлении автор использует машинное масло в качестве смазки.

Теперь в отверстии нарезается резьба М8.

Лишнего винта М8 с барашковой головкой у мастера не нашлось, поэтому он позаимствовал такой винт у ручного фрезера. Именно этот винт и будет фиксировать нужное положение штанг циркуля.

Циркуль почти готов, и мастеру захотелось сделать простую чертилку по металлу из тех же материалов. Стальной квадрат для рукоятки отрезается по необходимой длине.

Аналогичным способом в его торце сверлится отверстие, и нарезается резьба М6.

Затем затачивается хвостовик метчика, и вкручивается в рукоятку.

Оба изделия проходят шлифовку и полировку поверхностей.

Конечно, после этого нужно будет выполнить воронение для защиты изделий от коррозии. Про надежный химический способ воронения стали было подробно рассказано в недавней статье.

В итоге вот такие красивые и солидные инструменты получились у Виктора.

Как и ожидалось, циркуль справляется со своей задачей отлично.

Вот такие два полезных разметочных инструмента можно сделать практически из металлолома.

Благодарю автора за рекомендации по изготовлению разметочного циркуля по металлу.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь. Источник

Роликовые ножницы и особенности резки листового металла

В металлообрабатывающей промышленности для обработки листового материала используются роликовые ножницы или ножи. Ножами этот инструмент называют по причине того, что его работа основывается на применении двух режущих дисков. Процесс резания основывается на том, что ролики вдавливаются в листовой материал с двух сторон — сверху и снизу. При этом происходит его разрезание без применения каких-либо острых ножей. Роль режущих и острых ножей играют ролики, которые соприкасаются стенками друг к другу с двух сторон.

Ролики не только режут листовой материал, но еще и облегчают процесс перемещения инструмента по поверхности листа. Это означает, что резать роликовым ножом не только удобно, но еще и эффективно. Если сравнить работу устройства с ручными ножницами, то следует отметить такие достоинства:

• Скорость — разрезать лист стали роликовыми ножницами можно за считанные секунды, а использование ножниц требует много времени, которое зависит от длины разрезаемого материала
• Качество реза — роликовый нож режет не только быстро, но еще и высококачественно. При этом отсутствуют сколы, искривления, изгибы и т.п. в месте получения реза
• Физическая усталость — резание ручными ножницами требует прикладывания физических усилий, в то время как применение роликового инструмента исключает такую потребность. Для разрезания необходимо только перемещать ножницы роликовые по направляющим, выполняя тем самым разрезание листа стали

Роликовые ножницы классифицируют по типам ножей на три вида:

1. Они располагаются параллельно. Самая популярная разновидность режущего инструмента, который предназначен исключительно для раскроя материала на полосы, то есть резка выполняется в прямолинейном направлении
2. Имеют один наклон. Они предназначаются для нарезания не только ровных полос листового материала, но еще и для вырезания заготовок круглого и кольцевого типа
3. С несколькими наклонами. Такие роликовые устройства предназначаются непосредственно для нарезания разной формы заготовок — кольцевые, круглые, криволинейные и т.п.

После разрезания край материала не нуждается в дополнительной обработке, так как он получается ровным, без сколов и задиров.

Изготовление роликового инструмента

Для работы потребуются:

• два шарикоподшипника (204 либо 205, или другие), одинаковый размер их — условие необязательное;
• труба из стали для рукоятки;
• уголок (40-60 мм, примерная длина — 300-400 мм);
• крепеж — болты, гайки, шайбы и т. п.;
• инструменты: болгарка, дрель, сварочный аппарат.

Весть процесс выглядит таким образом:

1. Из уголка вырезают деталь необходимых размеров. На обоих шарикоподшипниках под острым углом стачивают кромку.
2. В детали-уголке сверлят отверстие для закрепления подшипника. Для его фиксации используют болт, имеющий потайную шляпку, и шайбу, обеспечивающую требуемый прижим к полке уголка.
3. Крепят будущий нож так, чтобы его край выступал за ребро уголка на один-два миллиметра. Чтобы иметь возможность регулировки, шайбу подкладывают с внутренней стороны. Шляпку болта утапливают в основание профиля. Если это невозможно, то паз делают в верстаке.
4. Отрезают от профиля второй элемент, он вдвое короче первого, на котором уже закреплен подшипник. Из него болгаркой вырезают деталь, заостренную с одной стороны. На ее торцевой части, просверлив отверстие, фиксируют второй будущий нож.
5. Новую заготовку приваривают к большому элементу так, чтобы верхний и нижний подшипники соприкасались вплотную, а расстояние от наружной обоймы до полки основания составляло около 1 мм.
6. Последний этап — приваривание рукоятки, которую предварительно сгибают так, как удобно мастеру.

Изготовленный режущий инструмент будет в состоянии резать металлические листы, чья толщина составляет максимум 0,5 мм. Так как изнашивание кромки шарикоподшипников — неизбежное зло при эксплуатации, необходимо предусмотреть устройство для их удобной, точной регулировки.

Роликовый нож для листового металла своими руками — хороший способ значительно упростить работу, сократить время на обработку материала, минимизировать число дефектов, количество мусора, а также избежать длительных физических «упражнений». Поэтому описанный механизм, сделанный самостоятельно, не только выгоден в плане экономии, он — идеальная замена как ножницам по металлу, так и промышленной гильотине.

Так как то, что написано «пером», не всегда позволяет досконально понять все этапы работ, без вспомогательного видео представить четкую картину довольно трудно. Именно оно, описывающее весь процесс, находится здесь:

О недостатках моего циркуля

• ножки циркуля не сжимаются полностью из-за головок болтов, иголки не смыкаются в ноль, остается порядка 1см, т.е. циркуль не может чертить очень маленькие окружности, менее 1см. Это можно решить увеличив ширину верхней скобы так, чтобы ножки циркуля крепились на бОльшем расстоянии друг от друга, но для себя я решил, что мне не нужны окружности менее 1см диаметром;
• толщина профильной трубы была выбрана не совсем удачно, т.к. в нее входит болт только М8 (при использовании болта М10 уже останется по 2,5 мм до краев профиля), в котором приходится сверлить отверстие 3 мм и при сильно затягивании гаек, болт переламывается в тонком месте. Рекомендую использовать профиль 20 мм, в который можно без опаски будет вставить болт М10, что увеличит прочность крепления иголок. Но в моем случае усилия затягивания хватает, чтобы болты держали, один болт крепления иглы сломался лишь тогда, когда я решил затянуть его 2-мя ключами довольно сильно :unsure:
• данный циркуль может чертить только иголками, а не карандашом, но для разметки окружностей на дереве и листовой стали гораздо удобнее использовать иголку (получается тонка и точная линия, которая хорошо видна), а не карандаш. При желании можно сделать приспособления для крепления карандаша в данном циркуле.

В остальном, циркуль получился замечательный и уже помогает мне в работе. Возможно, что в будущем я сделаю циркуль версии 2.0, где учту уже все недостатки первой версии.

Электроприборы или ручной инструмент?

Инструменты и материалы:

• дрель;
• электролобзик;
• лобзик ручной;
• фрезерная машинка;
• гвозди;
• веревка;
• стамеска;
• молоток;
• канцелярский нож;
• наждачная бумага;
• циркуль.

Определяя диаметр будущего круга, необходимо учитывать габариты рабочей фрезы.

Самый популярный вариант среди всех — это электролобзик. Данный инструмент позволяет резать не только круги, но и любые другие геометрические фигуры. Единственный минус его заключается в необходимости формирования дополнительных пазов в местах поворотов (углы), но при создании круга это незаметно

Очень важно правильно выбрать пилочку, т.к. они бывают 3 типов: рвет слева, рвет справа, рвет с 2 сторон

После того как полотно подобрано, вырежьте круг любого размера.

Лобзик обыкновенный ручной. Перед тем как вырезать круг из фанеры при помощи данного инструмента, нужно убедиться в доступности выполнения рабочего процесса. Основная сложность — это ограничение (обычно до 30 см) из-за физического строения, т.е. в глубоких местах работать не получится. При начале рабочей деятельности не от края, а непосредственно из центра пилочка заправляется в самую последнюю очередь.

Фрезерная машинка. Весьма удобный вариант, но требующий жесткую сцепку с поверхностью, для чего в центр круга вкручивается саморез. Круг делается любого диаметра, причем очень быстро. Иногда не хватает рабочей ручки, из-за чего приходится делать всевозможные импровизированные кронштейны, в роли которых может выступать швеллер, профиль, брусок, доска и даже веревка, но на жесткой сцепке гораздо удобнее. Данный инструмент делает довольно широкое отверстие, поэтому перед началом работы нужно тщательно провести замеры будущей конструкции.

Необходимо выбирать только острые гвозди, а края получившейся заготовки обработать крупной наждачной бумагой.

Гвозди. Весьма популярный способ в тех случаях, когда работа должна быть выполнена «уже вчера», а инструменты будут еще не скоро. Стоит сразу отметить, что работа в итоге получается довольно грубая, поэтому используется в самом крайнем случае. Потребуется только молоток, 2 гвоздя и веревка. Один гвоздь вбивается в центре отверстия, а другой — натягивается на веревке на необходимую длину (радиус), после чего твердым движением проводится круг. Такие круги с давлением продолжаются до тех пор, пока не будет окончательно вырезана окружность

В самом конце гвоздь извлекается из отверстия, переворачивается и осторожно молотком обивается, чтобы добиться более аккуратного шва

Стамеска и канцелярский нож. Тут все значительно проще, потому что сначала нужно начертить циркулем (карандашом) круг, после чего данный круг несколько раз обводится канцелярским ножом под давлением. Особенностью обводки служит движение не ножа, а листа фанеры, чтобы не сломать металл, причем такое действие повторяется с 2 сторон. Затем к подготовленному шву прикладывается стамеска и несильными ударами доводится до противоположного шва (2-3 удара хватает обычно). В самом конце молотком выбивается круг, как в варианте с гвоздями.

Все фото из статьи

Любителям всевозможного рукоделия обязательно следует обратить внимание на такой вид декоративно-прикладного искусства, как резка по фанере. Этим способом можно делать всевозможные фигурки, узоры и прочие элементы декора

Причем освоить подобную технику довольно просто, единственное, нужно предварительно ознакомиться с основными ее нюансами, что мы ниже и сделаем.

Бурильная пила

Ни ручная, ни электроножовка не помогут, если в заготовке надо выпилить небольшое — диаметром менее 10 см — отверстие. Лобзик также может оказаться бесполезным, если заготовка крупногабаритная. В этом случае самый подходящий инструмент — бурильная пила. Своим наконечником она вгрызается в дерево как бурав и таким образом проделывает «стартовое» отверсти для дальнейшего распила. Внешне пила похожа на круглый напильник с той разницей, что ее стержень огибает по спирали режущая кромка.

Бурильные пилы выпускаются со сменными насадками различного диаметра, рассчитанными на обработку древесины как мягких, так и твердых пород, а также разнообразных материалов из нее.

Рабочий орган бурильной пилы — это металлический стержень с режущим острием, как у буравчика, и режущей кромкой, которая огибает стержень по спирали.

Так выглядит самая узкая из ручных ножовок. Благодаря крепежному узлу полотна в ножовке можно менять в зависимости от характера обрабатываемого материала.

Насадка на дрель

Одним из наиболее популярных и удобных вариантов вырезания отверстия является специальная насадка на дрель. Выполнена она в виде гребня короны и имеет округлую форму. С данной насадкой вырезание отверстий происходит быстро, и они получаются достаточно ровными.

насадка для дрели для отверстий

Насадки бывают разных диаметров, что позволяет вырезать отверстие необходимого диаметра. Если вы уже подготовили отверстие, можем вам посоветовать попробовать себя в опционной торговле.

Cверло

Вырезать большое отверстие можно и при помощи сверла. Для этого, необходимо заранее разметить контур высверливаемого отверстия. Далее, небольшим сверлом высверлите по контуру, подготовленному заранее, сквозные отверстия. Далее, лобзиком или очень острым ножом, срезаем лунки, тем самым, соединяя отверстия. После чего можно сгладить окружность при помощи шкурки различной зернистости.

Стамеска

Вырезать необходимое отверстие можно так же при помощи стамески. Достаточно слой за слоем снимать древесины по контуру. Данный вариант наименее пригоден для оформления интерьера. Отверстие должно быть ровным, чего нельзя добиться применением подручных и неприспособленных для дела материалов. Оптимальным вариантом будет применение коронки на дрель. Отверстие получается ровным и с гладкими краями.

Таким образом, подводя итог, становится ясно, что выбирать инструмент для вырезания отверстия, нужно исходя из ваших целей. Если необходим качественный распил, то без специального инструмента не обойтись.

Нередко возникают вопросы, как вырезать лобзиком круг, так как многие мастера сталкиваются только с прямыми резами материала. Но выпиливание различной степени криволинейности только с первого взгляда кажется сложным.

Для выпиливания понадобится:

• лобзик;
• фанера или другой материал;
• пилки специального назначения в зависимости от материала;
• маркер;
• шаблон;
• рабочая поверхность;
• струбцина.

Существуют различные способы . Вырезать круг можно как ручным, так и механическим лобзиком. Ручной инструмент представляет собой более простое приспособление, чем электрический. Он не пригоден для толстых слоев материала и для длинных пропилов. Электролобзики подразделяются на обычные и художественные. Различие между ними в расположении пилки: у обычного пилка расположена вертикально, а в художественном роль пилки выполняет стальное полотно. Обычным электролобзиком можно выпиливать в толстой фанере, для изготовления спинки кровати или другой мебели. Художественным можно выпиливать сложные элементы, буквы, детали пазлов.

Режущие полотна разнообразны для каждого вида лобзиков, и подбирать их нужно соответственно материалу, с которым ведется работа.

Самодельный циркуль для черчения на металлических заготовках

При помощи простого самодельного циркуля по металлу, который можно изготовить из доступных материалов, очень удобно чертить окружности разного диаметра и радиусы на металлических заготовках. Такой инструмент пригодится в любой домашней мастерской, особенно, если вам часто приходится сталкиваться с металлообработкой.

Первым делом необходимо будет нарисовать и вырезать четыре шаблона основных элементов будущего циркуля. Длинная ножка должна быть длиной 200 мм, коротка — 170 мм. Также надо будет сделать две «насадки» длиной по 70 мм.

Переносим бумажные шаблоны на металлическую заготовку толщиной 2 мм. Чтобы зафиксировать их на поверхности, воспользуемся клеем. Также можно просто «прихватить» шаблоны при помощи обычного скотча.

Лучшие производители

При выборе циркуля для школьника в 2022 году родители по привычке задают себе вопрос, какой фирмы лучше купить инструмент, как модели для малышей и подростков отличаются по типу функционала.

На рынке школьных принадлежностей лидируют несколько брендов. Определить для себя, какой фирмы лучше всего циркули, поможет обзор ведущих компаний.

Berlingo – бренд, под которым выпускает канцелярские товары и школьные принадлежности российская компания «Рельеф центр». Кроме оригинального оформления, изделия отличаются продуманностью решений с учетом возраста и особенностей пользователей. На предприятиях применяют новейшие технологии и материалы.

Немецкая компания Faber-Castell свою первую продукцию выпустила в 1761 году. Основное деление карандашей и канцелярских поваров производится по возрасту потребителей. С целью улучшения качества производимого товара, Лотар фон Фабер в 1856 году купил графитовую шахту в России. Доставлять сырье стоило дорого, но высокое качество привлекало покупателей.

Компания Rotring не только выпускает инструменты для черчения. Ее изобретатели создали много новых видов циркулей, рапидографов, кульманов, востребованных в 2022 году. Популярные модели школьных циркулей получили от пользователей высокие оценки.

Российская компания Globus уже более 50 лет известна на рынке. Она все это время находится в списке «лучшие производители» канцтоваров, вышла на мировой рынок. Школьные принадлежности, производимые отечественной фирмой, отличаются надежностью, функциональностью.

Как резать листовой металл

Листовой металл – распространенный строительный материал, который используется для изготовления заборов, водоотливов и козырьков. Часто в продаже можно найти уже готовые изделия из оцинкованной стали, такие как коньки или трубы для отвода дождевой воды с крыши. Но как быть, если изделие нестандартного размера и необходима резка листового металла своими руками?

Инструменты для резки листов металла

Изначально при выборе инструментов нужно определиться с задачами. Имеет значение не только количество работы, но и временные рамки, аккуратность среза и возможность повреждения защитного покрытия. На стройке часто пользуются электроножницами. При этом не стоит ожидать очень ровного края. Преимущество такого аппарата – скорость проведения работ.

Как ровно отрезать лист металла? В домашних условиях проблема решается достаточно просто – применением ножниц по металлу. Но этот метод требует много времени и физических сил. Не подойдут ножницы, если нужно вырезать длинные полосы. Наиболее ровный срез можно получить, используя шлицевые ножницы. Такой инструмент достаточно дорогой и его обычно используют профессионалы.

Оборудование для резки профилированного и оцинкованного листа:

• болгарка;
• низкооборотная пила;
• электроножницы;
• ножовка;
• лобзик по металлу.

Как болгаркой резать лист металла

Одним из самых быстрых способов раскроить оцинкованный лист считается резка болгаркой. Среди недостатков такой обработки – рваные края, которые придется дополнительно зачищать и выравнивать.

Болгарка не подойдет для резки профнастила, так как искры во время резки могут повредить полимерное покрытие.

Но для несложных работ, которые не требуют высокой точности и аккуратности, болгарка вполне подойдет.

После резки профнастила края нужно зачистить и покрыть специальной краской. Таким оборудованием можно воспользоваться, если вы строите сарай из профлиста или делаете козырек.

В таком случае вам не придется приобретать специальный и дорогостоящий инструмент.

Правила при работе с болгаркой:

• выбирайте диски с твердосплавными зубьями;
• работайте на низких оборотах;
• места среза обработайте специальным антикоррозийным покрытием.

Ножовка по металлу

У многих мастеров имеется ножовка по металлу. Это универсальный и самый дешевый инструмент. Его не стоит использовать при необходимости вырезать фигурные края, но для изготовления ровных пластин, ножовка подойдет. Самый большой недостаток такого инструмента – время на проведение работ. Его нужно очень много.

Электролобзик

Если необходимо вырезать круг в листе металла, стоит воспользоваться электролобзиком. Он работает довольно быстро, поэтому аккуратное отверстие вы получите за считанные минуты. Среди недостатков оборудования – шум и возможность появления обгорелого края при обработке профлистов.

Тонкости работы электролобзиком:

• необходимо использовать пилы с мелкими зубьями;
• нужно выбирать возвратно-поступательный режим;
• необходимо контролировать наклон режущей части;
• быстрый выход из строя расходных материалов.

Циркулярная пила

Иногда для резки металла применяют циркулярную пилу. Если вы работаете с профнастилом, то оборудование нужно включать на низких оборотах. В противном случае можно повредить полимерное покрытие.

Для работы вам понадобится напарник, который будет удерживать лист. Среди преимуществ этого инструмента можно выделить то, что работа выполняется без нагрева, соответственно защитное покрытие на профлисте вы не повредите.

Лучше всего использовать круг по алюминию.

Чтобы наладить быструю работу циркулярной пилой, вам нужно подготовить лекало из фанеры. В этом листе вырезается паз не до конца.

Это будет своеобразной заготовкой, позволяющей сохранить оцинкованное или полимерное покрытие на листе. Отличным инструментом для резки метала, является двухдисковая пила.

Она, в отличие от болгарки, не оставляет рваного края и работает гораздо тише. К сожалению, не у каждого мастера имеется подобный инструмент.

Чем и как изготовить отверстие в листе металла?

Все зависит от размера отверстия. Если диаметр небольшой, подойдет дрель. Если необходимы отверстия большого размера, применяются специальные коронки на дрель

Обратите внимание, на материал из которого изготовлена конка. Для обработки профлиста стоит использовать насадки с твердосплавным покрытием

Обработка должна проводиться без повышения температуры.

Для изготовления отверстия большого диаметра используется электролобзик. С этим инструментом не составит особого труда вырезать круг большого диаметра. Во время работы применяйте пилу с мелкими зубьями
