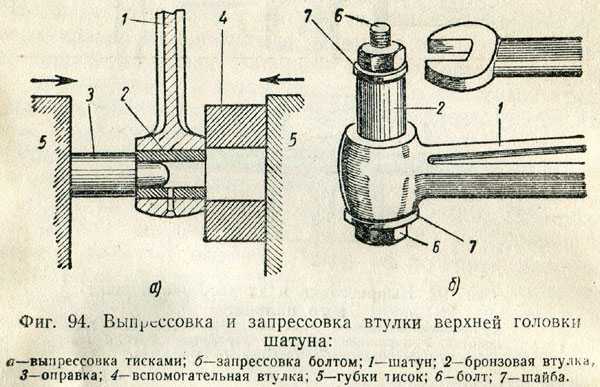

Как выпрессовать втулку из подшипника

Как поменять

Вне зависимости от моделей болгарок, методика замены подшипников мало чем отличается друг от друга. Корректировка технологии ремонта связана с особенностями конструкции, которые имеются у каждого бренда.

Bosch

В следующем видео описывается замена подшипников редуктора одной из моделей Bosch, у которой на шпинделе имеется большой люфт. Здесь основным исполнительным органом, создающим усилия выпрессовки/запрессовки, служат обычные слесарные тиски. Применение различных надставок в виде соответствующих по размерам труб и других подобных деталей позволяет передавать усилия в нужное место конструкции с помощью движения губок тисков. Некоторые операции выполняются с помощью надставок и легких ударов молотка.

Особенностью конструкции является залитый пластиком фланец. Для выпрессовки/запрессовки подшипника фланца автор с помощью ножа и горелки убрал мешающую этому процессу пластмассу. Возможно, при наличии навыков токаря просто срезать этот материал на станке.

Makita

В одной из моделей Makita описывается процесс замены подшипников без применения специальных инструментов, любыми доступными подручными средствами. В качестве базовых поверхностей используются деревянные бруски из твердых пород, которые воспринимают на себя нагрузку при выполнении различных технологических операций с применением силового воздействия.

В качестве оснастки применяются подходящие по толщине металлические листы и торцовые головки (можно использовать подходящие по размеру трубы) при выбивании подшипников. Центровочные отверстия вала служат базой для заостренного стержня (в видео это доработанная старая отвертка), с помощью которого освобождается собственно сам вал. Единственным инструментом промышленного производства является съемник для стопорных колец, хотя и без него можно придумать, чем их снять с помощью подручных средств.

Интерскол

Некоторые конструкции подшипниковых узлов выполняются без применения посадок с натягом. Так, например, в следующем видео шарикоподшипник крышки корпуса редуктора модели Интерскол собирается в опорную конструкцию с помощью шайбы, крепящейся резьбовыми соединениями. Для лучшего прилегания к плоскости корпуса поверхность шайбы покрывается клеящим составом.

Hitachi

Некоторые конструкции подшипниковых узлов на первый взгляд исключают замену непосредственно самого подшипника, входящего в такой узел. Однако автор следующего видео нашел способ как это сделать в одной из моделей Hitachi и тем самым сэкономить предложенным способом приличную сумму денег.

Для закрепления подшипникового узла в дрель подошла коронка по дереву, во внутреннюю поверхность которой плотно садится один из его наружных диаметров. При работающей дрели с помощью острого предмета убирается пластиковый материал до величины наружного кольца подшипника. Тем самым ничего не мешает извлечь подшипник с помощью молотка и надставки.

Далее при сборке нового подшипника вместо сточенного пластика вставляется кольцо (в видео оно скорее всего из капролона или другого похожего материала). Так как кольцо в видео имеет толщину стенки не позволяющую выполнить сборку шестерни согласно техническим требованиям, с помощью стамески внутренний диаметр его дорабатывается до нужных размеров.

Sparky

После анализа состояния узлов и деталей выяснилось, что причиной неисправности болгарки стал передний подшипник ротора. Его легко заменили на новый, который вставили в корпус редуктора без натяга и зафиксировали шайбой с помощью резьбовых винтов. Срок работы болгарки Sparky из видео — 15 лет, поэтому не исключены появления других дефектов и автор правильно делает вывод о приобретении новой болгарки.

Рекомендации

Успешно выполнить работы по ремонту подшипниковых узлов поможет соблюдение следующих рекомендаций.

• Необходимо знать конструкцию эксплуатируемой УШМ. Следует изучить техническую документацию, прилагаемую к болгарке. Знание расположения узлов и деталей поможет грамотно разобрать и собрать болгарку во время ремонта.
• Выполнить работы по замене подшипников качественно поможет наличие требуемого для этого инструментария. Этот инструмент не является сложным и практически всегда имеется в арсенале домашних мастеров: отвертки, гаечные ключи, молотки, набор съемников или другие ручные приспособления (тиски, надставки, выколотки различных конструкций) для фиксирования и снятия подшипников.
• При ремонте болгарок существует определенный порядок проведения работ. Следует придерживаться его, учитывая некоторые отличия связанные с особенностями той или иной модели.
• Замену подшипников производить при наличии даже небольшого биения вала, так как разрушенный подшипник может вывести из строя полностью весь электроинструмент.
• Перед проведением ремонтных работ необходимо удостовериться, что электроинструмент отключен от розетки электропитания.

Подшипник открытый для болгарки Hammer. Фото 220Вольт

Применяемый инструмент должен находиться в исправном состоянии:

• конструктивные элементы съемников (лапки, тяги, упоры, винтовые устройства) соответствуют технической документации;
• отвертки имеют ровные боковые грани, прямой стержень надежно закреплен в ручке;
• губки гаечных ключей параллельны, не имеют трещин и забоин;
• молотки надежно насажены на рукоятки.

Соблюдение указанных рекомендаций позволит правильно и безопасно разобрать УШМ, заменить дефектные подшипники, заново смазать все детали и собрать болгарку для дальнейшей ее эксплуатации.

Как извлечь/вынуть игольчатый подшипник в болгарке

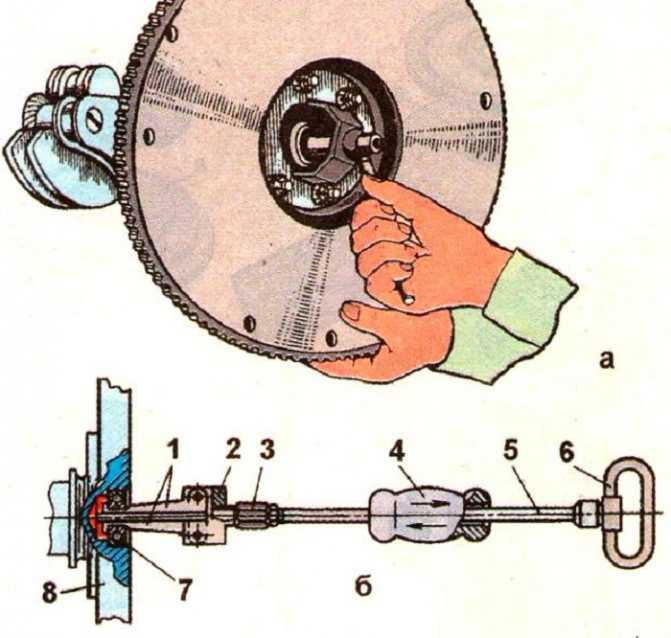

Запрессовать новый игольчатый подшипник не представляет труда, а вот для снятия требуется применение оригинального съемника. В следующем видео автором описывается изготовление такого приспособления и показывается его практическое действие.

Съемник представляет собой разжимную цангу с буртиками на концах подвижных лепестков. Размеры цанги выполнены на токарном станке, и центральное отверстие засверлено под раздвигающий лепестки стержень. Съемник вставляется внутрь подшипника и буртики после движения стержня по отверстию поднимаются вверх и упираются боковой поверхностью в торец кольца. С помощью не очень эффектно смотрящихся, но надежных рычагов из арматуры с заточенными краями, опирающимся на вставленную шайбу, подшипник удается извлечь из корпуса.

Важно: игольчатый подшипник имеет ресурс работы значительно больший, чем подшипник скольжения. Однако во время работы изнашивается вал шпинделя, который также необходимо менять

В описанном видео автор нашел вариант замены. Однако в большинстве случаев это может создать дополнительные проблемы.

Запрессовка сайлентблоков

Про то, как достать «сайленты», мы уже подробно рассказали, теперь появляется иная проблема — как запрессовать данную деталь? Эта процедура трудна тем, что требует определенных умений и способностей. Неправильно или же криво установленный сайлент или не будет ходить, или сломается раньше времени.

Первый метод

Как и в выпрессовывании, запрессовка в идеальном варианте должна выполняться с помощью тисков. Принцип несколько похож, но только с точностью наоборот. Прежде чем запрессовать деталь, нужно наждачной бумагой тщательно очистить посадочное гнездо от остатков и ржавчины предыдущего сайлента. Потом проушина щедро смазывается смазкой наподобие «Литол» либо же мыльным раствором. Устанавливается рычаг, сверху ставится деталь, после этого через особую оправку осуществляется давление пресса на проставку. Она и будет вдавливать деталь в посадочное место.

Второй метод

Когда у вас нет пресса, запрессовать деталь можно, используя при этом вышеупомянутый домкрат либо тиски. Принцип работы ничем не отличается от пресса. Устанавливается рычаг, втулка, а также проставка. После чего под действием силы тисков либо домкрата производится запрессовка детали в посадочное гнездо.

Третий метод

Пресс-съемник. В случае если сайлентблок маленький, «поставить его на свое место» можно с помощью такого же пресс-съемника, который употреблялся для выпрессовки детали из гнезда. Снова принцип одинаковый, лишь в качестве пресса употребляется толстая шайба и шпилька.

Четвертый метод

С использованием кувалды и грубой силы. Этот метод не самый лучший из всех существующих, так как он больше рассматривается чисто с теоретической стороны. Другими словами, он действительно позволяет запрессовать деталь, вот только очень сложно сказать, какими будут результаты и качество работы. Принцип достаточно простой: берем рычаг, на него ставим сайлент, после этого быстро и сильно бьем по нему.

После такого сильного воздействия он должен зайти в ухо рычага. Только главный недостаток метода в том, что спрогнозировать правильность движения данной детали не так просто, он может криво зайти в место посадки. Помимо прочего, может произойти «закусывание» резиновых составных частей и повреждение самого рычага либо же сайлентблока. Проще говоря, удар очень трудно держать под контролем, и часто после подобного рода «экспериментов» приходится обращаться к специалистам и заново все переделывать. Поэтому хорошенько подумайте о возможных последствиях до применения данного способа.

Пятый метод

Последний известный метод запрессовки сайлента — это использование веса авто. Принцип состоит в том, чтобы использовать вес своей машины в корыстных целях. Происходит все это так: под машину устанавливаете гидравлический либо винтообразный домкрат, снимаете колесо. Потом устанавливаете рычаг с сайлентом, который нужно запрессовать, под ступицу.

Дальше хорошенько все ровняем и начинаем медленно опускать домкрат. В таком случае рекомендуется, чтобы вам кто-нибудь помогал. Веса машины будет вполне достаточно, чтобы прочно вдавить деталь в место посадки. Недостаток этого метода в том, что он неудобен и в некоторой мере небезопасен, кроме того, не так просто держать под контролем правильность посадки детали в посадочное гнездо. Но, когда у вас нет иного варианта, метод вполне достоин внимания.

Каждый метод по-своему эффективен и интересен. Обдумайте для себя все плюсы и минусы каждого способа, чтобы наверняка определиться.

Что такое сайлентблок

Это слово имеет зарубежное происхождение. В переводе с английского языка silent — это тишина, а block — деталь. Сайлентблок, либо просто «сайлент», представляет собой резинометаллическую составную часть, обычными словами — это две втулки, которые соединены между собой слоем прочной резины. Это изобретение, кроме того, что гарантирует комфортное и беззвучное передвижение на автомобиле, имеет еще ряд плюсов, которые будут перечислены дальше.

Предназначение и функции

Сайлентблоки выполняют следующие функции:

1. Оберегают составные части от выработки и разрушения посредством гашения колебаний.
2. Они глушат колебания, которые поступают от ходовой части колес, таким образом, обеспечивают комфортную и мягкую езду.
3. Предотвращают вибрации и биения, которые появляются в процессе движения машины между разными элементами ходовой части и моторного отсека.

И это только главные плюсы, на самом деле их гораздо больше.
