Фермы из профильной трубы: поэтапное руководство, как правильно рассчитать, сварить и установить ферму для навеса или крыши

УКАЗАНИЯ ПО КОНСТРУИРОВАНИЮ

3.1. Элементы ферм проектируются, как правило, из равнобоких уголков, но могут применяться и неравнобокие уголки, располагаемые своей большой полкой из плоскости фермы, когда свободная длина из плоскости фермы сжатых элементов больше, чем в ее плоскости.3.2. Вертикальные плоскости, проходящие через центр тяжести уголков опорного раскоса и верхнего пояса, не должны отстоять друг от друга более чем на толщину полки наиболее толстого уголка.3.3. В узлах фермы уголки опорного раскоса и элементов решетки привариваются к внутренним плоскостям полок поясных уголков.В случае недостаточного размера этих полок для прикрепления элементов решетки к ним привариваются фасонки впритык (рис. — приложения).В фермах, у которых опорный раскос сжат, следует полку уголка раскоса, расположенную из плоскости фермы, соединять при помощи планки с опорным ребром фермы и фасонкой узла, а также с полкой уголка верхнего пояса (рис. и приложения).3.4. Опорный узел фермы следует конструировать таким образом, чтобы центр опорного ребра был совмещен с осью фермы (рис. и приложения), расстояние которой от обушка верхнего пояса определяется согласно п. 3.5 настоящего Руководства.3.5. Ось фермы, совмещаемая с разбивочной осью ряда, принимается отстоящей от обушка верхнего пояса в зависимости от размера полки, расположенной нормально к плоскости фермы на расстоянии:для равнобокого уголка:

40 мм	для уголка с размером полки	до 160 мм;
50 мм	— « —	от 160 до 200 мм;
60 мм	— « —	св. 200 мм;

для неравнобокого уголка:

50 мм	для уголка с размером полки	до 160 мм;
60 мм	— « —	от 160 до 200 мм;
70 мм	— « —	св. 200 мм.

3.6. В ферме с нисходящим (растянутым) опорным раскосом узел соединения опорного раскоса с нижним поясом (рис. приложения) должен быть закреплен от смещения из плоскости фермы.3.7. Правила постановки связей в покрытиях с фермами из одиночных уголков такие же, как и для покрытий с фермами из парных уголков.3.8. Для крепления прогонов и связей к верхнему поясу привариваются планки (рис. приложения). Толщина планки принимается δ = 12 мм.

После этого все места соединения важно очистить. Возведение фермы для навеса своими руками требует выполнения точных расчётов и умения обращаться со сварочным аппаратом

Если вы допустите хоть малейшую ошибку, то конструкция в результате попросту сложится под воздействием снега и ветра. Поэтому перед началом выполнения работ ознакомьтесь с изложенными далее рекомендациями.

Фото арочного навеса из стальных труб

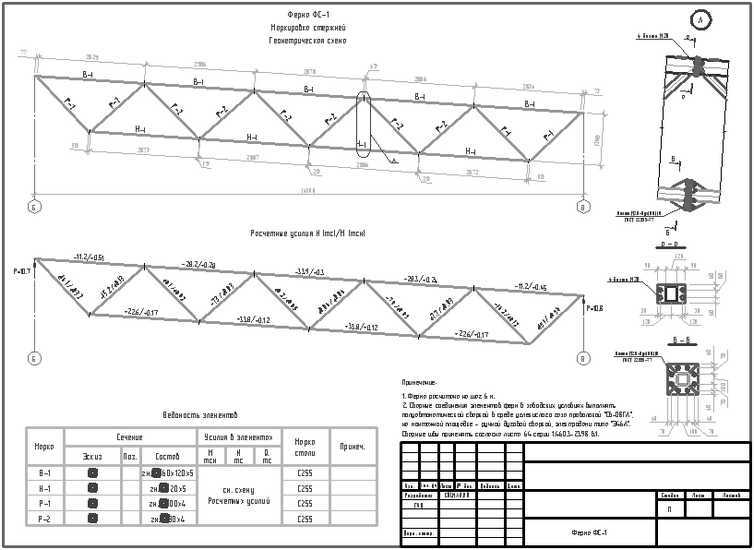

Расчет металлической фермы

При расчетах необходимо учитывать все требования, предъявляемые к металлоконструкциям государственными стандартами. Чтобы создать максимально эффективную и надежную конструкцию, необходимо на этапе проектирования подготовить качественный чертеж, на котором будут отображены все элементы фермы, их размеры и особенности соединения с опорной конструкцией.

Перед тем, как рассчитать ферму для навеса, стоит определиться с требованиями, предъявляемыми к готовой ферме, а после этого отталкиваться от экономии, избегая лишних затрат. Высота фермы определяется типом перекрытия, общим весом конструкции и возможности ее дальнейшего смещения. Длина металлоконструкции зависит от предполагаемого уклона (для конструкций длиной более 36 м потребуется еще и расчет строительного подъема).

Подбирать панели нужно таким образом, чтобы они могли выдерживать нагрузки, которые будут приходиться на ферму. Раскосы могут иметь разную величину углов, поэтому при выборе панелей нужно учитывать еще и этот параметр. В случае с треугольными решетками угол составляет 45 градусов, а с раскосыми – 35 градусов.

Расчет крыши из профильной трубы заканчивается определением расстояния, на котором будут создаваться узлы относительно друг друга. Как правило, этот показатель равен ширине подобранных панелей. Оптимальный показатель шага опор всей конструкции – 1,7 м.

Выполняя расчет односкатной фермы, нужно понимать, что при повышении высоты конструкции будет возрастать и ее несущая способность. Кроме того, при необходимости стоит дополнить схему фермы несколькими ребрами жесткости, способными усилить конструкцию.

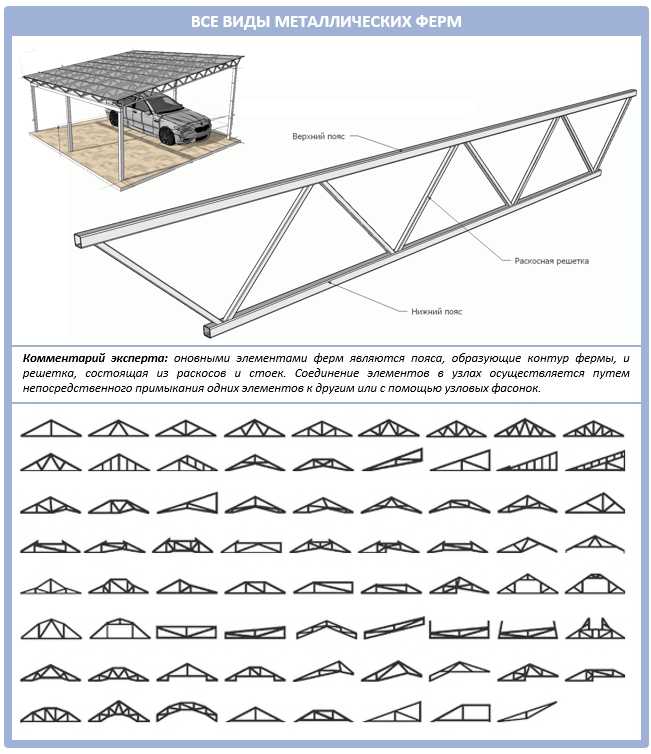

Виды ферм из профтрубы

Фермы подразделяются по очертанию поясов. Бывают двухпоясные и трехпоясные разновидности. В небольших сооружениях применяются более простые двухпоясные фермы. Каждая разновидность имеет определенный уклон и высоту в зависимости от длины пролета и формы фермы.

Типы ферм по очертаниям поясов: балки с параллельными поясами (прямоугольные), треугольные (двускатные и односкатные), трапецеидальные (двускатные и односкатные), сегментные (параболические), полигональные (многоугольные), консольные, с ломаным приподнятым или вогнутым нижним поясом и разнообразной формой верхнего пояса, арочные с горизонтальным и арочным нижним поясом, сложные комбинированные формы.

Фермы также различают по типам решеток – см. на рисунке. В частных постройках чаще всего встречаются решетки треугольного и раскосного типа – более простые и менее металлоемкие. Треугольные решетки обычно применяются в прямоугольных и трапецеидальных конструкциях, раскосные – в треугольных.

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

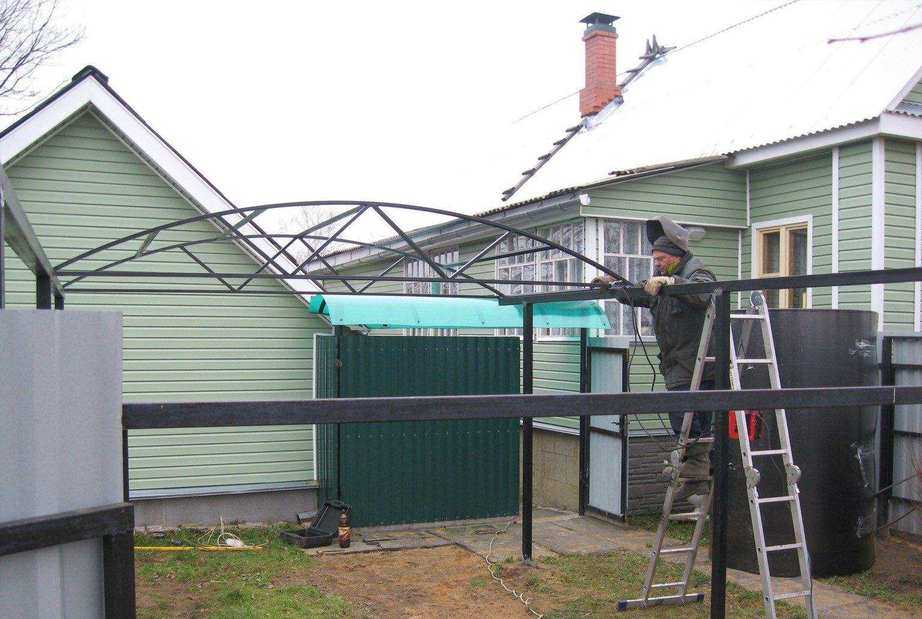

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крыши	Угол наклона крыши	Соотношение длина:высота фермы
односкатная	6-15	7-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)	15-22	7:1
двускатная, шатровая, арочная (регион с сильными ветрами)	22-35	5:1
мансардная, арочная	35-75	2-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

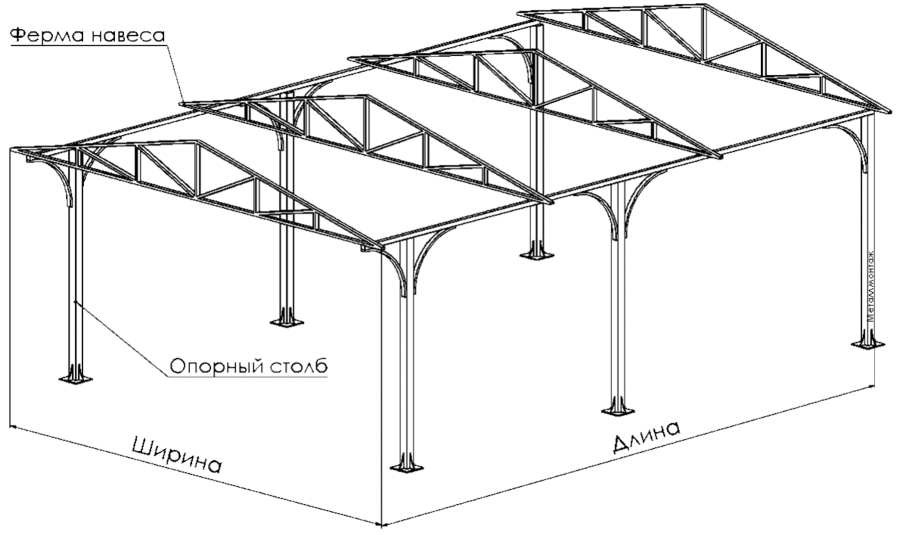

Ширина навеса, м	Параметры опорных труб	Параметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)	тяжелая кровля (черепица, шифер)
до 4,5	сечение 40*40 кв. мм	сечение от 20*20 до 30*30 кв. мм, толщина стенок 1,5-2 мм	сечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5	сечение от 50*50 до 80*80 кв. мм	сечение от 40*20 до 40*40 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5	сечение от 80*80 до 120*120 кв. мм	сечение 60*30 кв. мм, толщина стенок 2 мм	сечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

• Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
• Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
• Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
• Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Способы шумоизоляции для снижения гула в канализационном стояке

Особенности: плюсы и минусы

Односкатная крыша представляет собой прямоугольную абсолютно плоскую форму, расположенную под углом по отношению к коробке здания. Величина ее наклона может быть разной в зависимости от архитектурного замысла, климатических условий и окружающего ландшафта. При использовании качественных материалов, служит не менее 20–30 лет.

Подобное устройство кровли считается наиболее устойчивым, в том числе и к внешним природным воздействиям, если расположение строения безошибочного по отношению к розе ветров.

Наклонная односкатная форма лучше, чем двускатная, хотя она не позволяет создать удобное чердачное пространство. Зато проще с системой проветривания: аэраторы и вентилируемый конек просто не нужны.

К преимуществам также относят:

• Небольшая нагрузка на несущие конструкции из-за сравнительно небольшого веса.
• Наименьший расход строительных материалов по сравнению с другими видами крыш.
• Скромные финансовые затраты.
• Простой и быстрый способ возведения, доступный для выполнения своими руками.
• Не существует ограничений в выборе кровельных материалов и системе стропил.
• Доступное планирование и монтаж систем водостока и дымоходов.

Гармоничный красивый проект требует соблюдения многих условий, иногда в ущерб функциональным потребностям.

Недостатков меньше, чем преимуществ, но все же, они есть.

• Для обустройства жилого пространства мансарды требуется значительная ширина дома и высокий угол наклона кровли.
• Низкий скос может стать причиной слабой теплоизоляции.
• Требуется усиленная водосточная конструкция с более широким диаметром труб, так как вся вода стекает в одном направлении. Рекомендованы металлические системы с закреплением кронштейнов на расстоянии не менее 40 см.
• При наклоне меньше 45 градусов, чтобы снизить нагрузку, зимой придется постоянно очищать крышу от снега.

Особенности конструкций

Выбор конструкции ферм навесов из профильной трубы, козырьков, стропильных систем под кровлей зависит от расчетных эксплуатационных нагрузок.

По количеству поясов различаются:

• опоры, составные части которой формируют одну плоскость;
• подвесные конструкции, в состав которых входит верхний и нижний пояс.

В строительстве можно использовать фермы с различным контуром:

• с параллельным поясом (самый простой и экономичный вариант, собирается из идентичных элементов);
• односкатные треугольные (каждый опорный узел характеризуется повышенной жесткостью, за счет чего конструкция выдерживает серьезные внешние нагрузки, материалоемкость ферм небольшая);
• полигональные (выдерживают нагрузки от тяжелого настила, но сложны в монтаже);
• трапецеидальные (схожи по характеристикам с полигональными фермами, но этот вариант более простой по конструкции);
• двухскатные треугольные (применяются для устройства крыши с крутыми скатами, характеризуются большой материалоемкостью, при монтаже много отходов);
• сегментные (подходят для сооружений со светопрозрачной кровлей из поликарбоната, монтаж усложнен из-за необходимости изготавливать дугообразные элементы с идеальной геометрией для равномерного распределения нагрузок).

В соответствии с величиной угла наклона типовые фермы подразделяют на следующие виды:

1. Угол от 22 до 30 градусов. Металлоконструкция из профильной трубы для навеса или иной кровельной конструкции имеет соотношение высоты к длине как 1:5.
   • для пролетов малой и средней длины чаще всего используют треугольные фермы из труб небольшого сечения – они легкие и при этом жесткие;
   • при длине пролета свыше 14 метров, применяют раскосы, установленные сверху вниз, а по верхнему поясу крепят панель длиной 150-250 см, чтобы получить двухпоясную конструкцию с четным количеством панелей;
   • для пролетов длиной более 20 метров, чтобы исключить прогиб фермы, требуется установка подстропильной конструкции, связанной опорными колоннами.
2. Угол от 15 до 22 градусов. Высота и длина типовой фермы соотносятся как 1:7. Конструкция применяется для перекрытия пролетов длиной до 20 метров. При увеличении высоты конструкции относительно указанных пропорций, правила требуют сделать нижний пояс ломаным.
3. Угол менее 15 градусов. Лучше, если применяемый каркас для крыши постройки или для навесов состоит из трапециевидных металлоконструкций. Фермы металлические сварные данной формы в своем составе имеют короткие стойки, за счет которых конструкция противостоит продольному изгибу. Металлоконструкции из труб, предназначенные для односкатных кровель с углом наклона от 6 до 10 градусов, должны быть асимметричными. Чтобы определить их высоту, длину пролета делят на 7, 8 или 9 в зависимости от особенностей проекта.

Процесс соединения отдельных элементов своими руками

Изготовление фермы из профильной трубы своими руками предполагает в процессе объединения всех составляющих использование таких соединительных элементов как спаренный уголок или прихватка.

При сборке верхнего пояса оптимальным соединительным элементом считается пара тавровых уголков, что соединяются друг с другом меньшей стороной. Нижний пояс соединяется уголками с ровными сторонами.

Установка раскосов осуществляется под наклоном в 45 градусов, тогда как стойки монтируются перпендикулярно к основанию. Для установки фермы в качестве соединителей используются крестообразные или тавровые уголки, которые хоть и имеют ровные стороны, но дополнительно поддерживаются пластинами.

После того так конструкция собрана можно переходить к осуществлению сварочных работ. Как сварить ферму из профильной трубы? Приветствуется как использование ручной сварки, так и автоматической, а тут можете по видео урокам посмотреть как нужно варить профтрубы.

Немного про фермы, электроды и Форсаж 180

Рекомендации по процессу установки

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

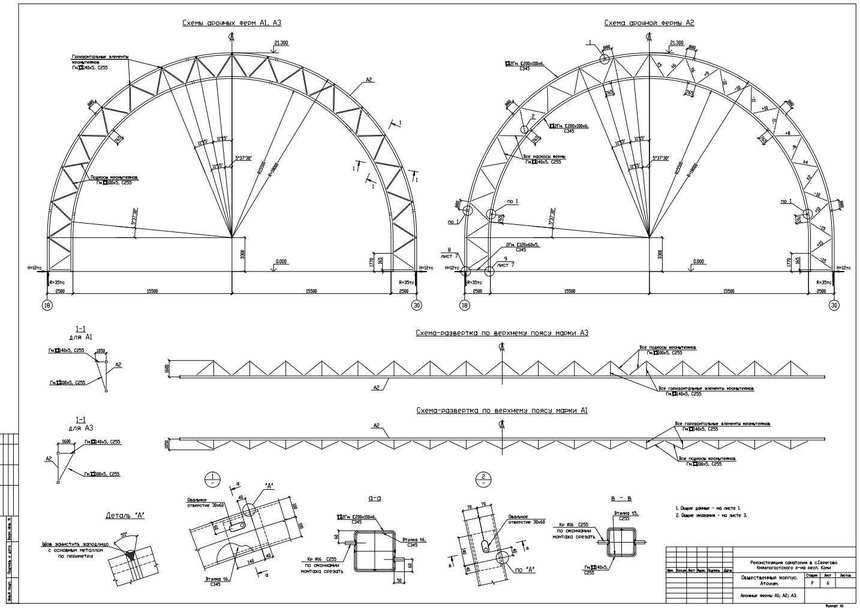

Возведение арочной фермы

При планировании изготовления каркаса арочного вида использование ферм является обязательным условием. Ее изготовление из профильной трубы по технологии несколько сложнее создания обычного каркаса.

Данные конструкции служат связующим звеном для лаг, столбов и опор. Если она правильно собрана, то это добавит ей надежности и предупредит его преждевременное разрушение и деформацию.

Изготовление арочных ферм из профильной трубы является самым лучшим решением, так как этот материал отличается прочностью и хорошо соединяется с листами поликарбоната, что используются для перекрытия.

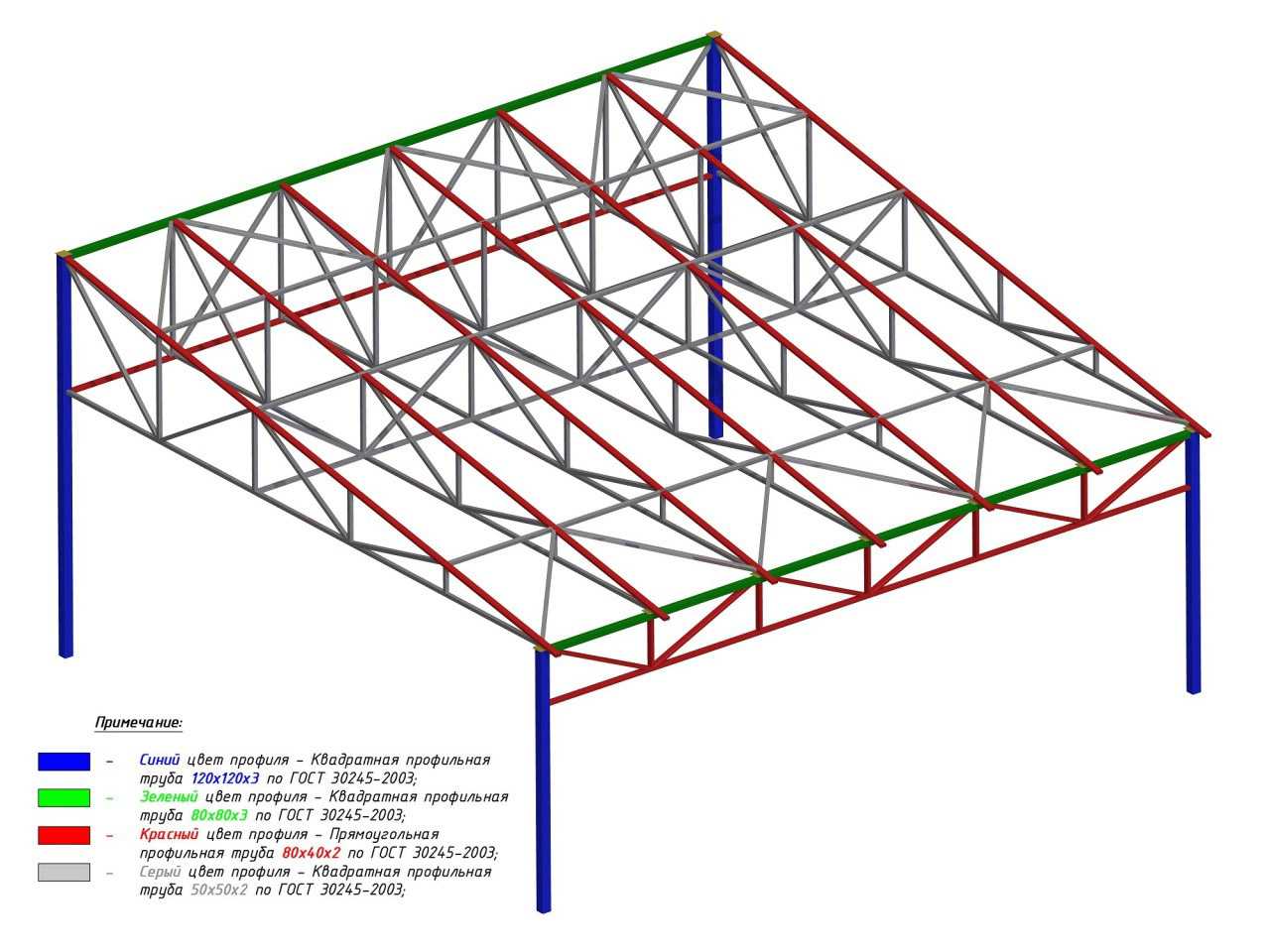

Проект типового каркаса здания с треугольными фермами с пролетами 12, 18, 21м

В противном случае большое скопление воды или снега может спровоцировать деформацию или даже поломку. От величины радиуса арки зависит, будут ли на ней задерживаться осадки.

Односкатные виды из профильной трубы часто используются при создании навеса. Его особенностью является то, что более высокой стороной такой навес присоединяется к основному строительному объекту. Его покрытие подбирается исходя из внешних характеристик и конструктивных особенностей.

Установка односкатного навеса (расчеты и рекомендации)

Давайте подробнее рассмотрим устройство односкатного навеса, для которого будет использоваться ферма односкатная на 12 метров из профильной трубы, чертежи конструкции также должны прилагаться к расчетам и другой строительной документации.

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

Solidworks.Двухскатная ферма. Проектирование, расчет в Solidworks Simulation, чертеж

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

как сварить ферму своими руками часть 2

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

Что такое ферма: конструктивные особенности

Для усиления каркаса домов, надворных построек и малых архитектурных форм из профтрубы применяют особые элементы, называемые фермами. Их используют для верхнего и бокового соединения опор навесов, беседок, остановочных павильонов и летних кафе. Применяют усиливающие элементы и при монтаже козырьков над входными группами, если расстояние между стенами или опорами велико.

Таким образом, ферма – это усиливающая конструкция, состоящая из двух поясов, соединенных между собой перемычками. Такое устройство обеспечивает конструкции жесткость и позволяет сохранять форму при любых нагрузках.

Виды поясов

Пояса задают форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. При этом у сегмента, прямоугольника и дуги в качестве нижнего и верхнего поясов выступают цельные трубы – прямые или изогнутые.

В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольниках – один или оба пояса собраны из нескольких труб.

Форму поясов фермы выбирают в соответствие с назначением конструкции. Для бокового соединения стоек строения обычно используют обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным.

Форма поясов стропильной фермы зависит от типа крыши:

Тип крыши	Возможная форма поясов	Название фермы
односкатная, шатровая	прямые, образующие прямоугольный треугольник	односкатная
двускатная	прямые, образующие равнобедренный треугольник: 2 прямые образуют верхний пояс, одна – нижний;	треугольная
две пары прямых, образующих параллельные углы	полигональная
две пары прямых, образующие пару неравных углов	ножницы
5 прямых: две образуют верхний пояс, 3 – нижний	ферма Полонсо
мансардная	прямые, образующие равнобедренный пятиугольник с широким основанием;	мансардная
арочная	две параллельных дуги	арочная
две параллельных ломаных	полигональная
дуга и прямая, образующие сегмент или полукруг	сегментная
верхняя дуга, нижняя ломаная	консольная

Виды перемычек

Перемычки – это короткие отрезки труб, как правило, меньшего сечения, чем используемые для поясов, прикрепленные прямо или под углом к основным элементам конструкции. Комплекс перемычек называют внутренней решеткой.

Вертикальные перемычки называют опорами или стойками. Обычно ферма имеет одну-две основных стойки и несколько дополнительных.

Наклонные перемычки называют подкосами или откосами, их количество может быть любым. Если пояса фермы соединены опорами, то откосами укрепляют именно опоры. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.

Как правильно выбрать профиль

Предварительно предстоит определить:

• Размерность, контур и профиль кровли.
• Материал обоих поясов, сверху и снизу наряду с решетчатыми частями.
• Планируемую нагрузочную выносливость, а также наклонный угол.

Трубные элементы могут быть :

• с сечением в форме прямоугольника;
• квадратными.

Учитывая различный диаметр рекомендуется:

• При возведении малогабаритной постройки, применять длину труб – максимально 4,5 м, где сечение составляет 40х20х2 мм.
• При изготовлении ферм по размеру, превышающему 5-ти метровую длину, параметры 40х40х2.
• В остальных случаях оптимальные параметры – 40х60х2.

Каркас, при необходимости, в готовом виде есть возможность приобрести повсеместно.

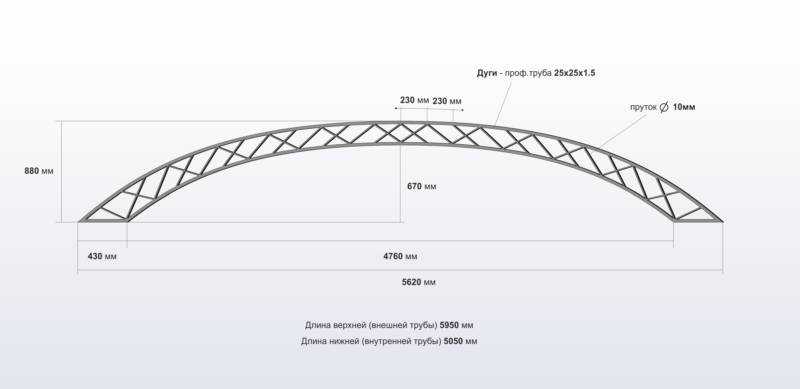

Проведение расчета арочной фермы из профильной трубы

Рассмотрим конкретный пример расчета для арочного навеса. Параметры предполагаемого сооружения будут следующими: фермы расположены с шагом 1,05 м, нагрузки будут сосредотачиваться в узловых участках. Высота арки в нашем случае не должна превышать 3 метров. Рекомендованной высотой фермы будет 1,5 м – такой параметр считается более привлекательными и с эстетической точки зрения, и из соображений прочности. Между опорами берется пролет 6 м (L), стрела нижнего уровня – 1,3 м (f). Окружность в нижнем ярусе будет иметь радиус 4,1 м (r). Угол между радиусами будет составлять α=105.9776°.

Длина профиля из нижнего пояса рассчитывается по формуле:

mн = π*Ra/180.

В ней: mн – величина профиля нижнего пояса; R – радиус окружности; A – угол между радиусами; π – постоянная.

В итоге:

mн = 3,14 х 4,1 х 106 / 180 = 7,58 (м).

Шаг между узлами конструкции в участках нижнего пояса должен составлять 55,1 см, в то время как шаги между крайними участками рассчитываются индивидуально. Для упрощения монтажа показатель можно округлить до 55 см, но увеличивать шаг не стоит.

Расчет навеса мелких габаритов допускает количество пролетов в районе 8-16. Для минимального количества длина стержней будет составлять 95,1 см при шаге меж поясами в районе 87-90 см. Для максимального числа пролетов шаг составит 40-45 см.

Полезные советы по изготовлению своими руками ферм из профильных труб

• Для облегчения конструкций, используемых для устройства крыш с минимальным уклоном скатов, используют дополнительные решетки.
• Для снижения массы каркасов, устанавливаемых для организации скатов с диапазоном углов наклона 15-22°, нижний пояс изготавливают ломаным.
• При длине прогонов от 20 м применяют каркасы Полонсо, состоящие из двух треугольных конструкций, соединенных стяжкой. Такой конструктивный вариант позволяет избежать монтажа в раскос большой длины.
• Дистанция между ферменными конструкциями в общем случае не должна превышать 1,75 м.
• При выборе труб для сложных эксплуатационных условий необходимо учитывать марку стали, из которой они изготовлены. Для регионов с холодным климатом используют трубные изделия из низколегированных сталей, проявляющих высокую устойчивость к низким температурам. При высокой коррозионной опасности следует применять оцинкованную продукцию.

Основные этапы работ по изготовлению и монтажу ферм своими руками

До монтажа ферм выполняют работы по планировке участка, установке опор, бетонированию фундаментов опор, привариванию боковых связей или боковых ферм. Затем монтируют поперечные фермы.

Порядок выполнения работ по изготовлению и монтажу ферм:

• На ровной поверхности сваривают фермы.
• Обрабатывают фермы антикоррозионной грунтовкой, дважды окрашивают. Не окрашивают места под приварку ферм к опорам. Можно эти работы выполнить и после монтажа ферм, но на высоте красить неудобно.
• Поднимают фермы, устанавливают на опоры, выверяют углы и горизонтальность, приваривают к опорам. Эти работы выполняет бригада из нескольких человек.
• Закрашивают места сварки.
• Монтируют обрешетку, укладывают кровельное покрытие.

Как сварить фермы

Сборку ферм производят на ровной площадке. Перед сборкой нарезают заготовки, зачищают от ржавчины, сошлифовывают заусенцы на срезах. Элементы фермы скрепляют струбцинами, проверяют размеры, углы, плоскостность. Сваривают конструкцию с одной стороны, дают остыть, переворачивают на другую сторону. Снимают струбцины и проваривают вторую сторону. Затем сошлифовывают валик на шве. Особенности сварки ферм Вы можете увидеть на нашем видео:

Если у Вас небольшие навыки сварщика и монтажника, можно заказать изготовление фермы в специализированной организации или бригаде.

Заключение

Устройство навеса, монтаж ферм – сложная квалифицированная работа. Небольшие навесы и беседки можно выполнить самостоятельно с помощью членов семьи.

Источники

• https://vseotrube.ru/stroitelnye-konstruktsii/fermy-iz-profilya
• https://stpoyka.ru/fermy-dlya-navesa-chto-takoe-zachem-nuzhny-vidy-kak-sdelat-i-tseny-gotovyh-ferm-dlya-navesa/
• https://arbolit.org/sovety/naves-iz-profil-noy-truby-svoimi-rukami.html
• https://svarkalegko.com/tehonology/varim-fermu-iz-prof-truby.html
• https://metallz.ru/articles/ferma_iz_profilnoj_truby/
• https://KrovGid.com/montazh/fermy-iz-profilnoj-truby.html
• https://InfoTruby.ru/svoimi-rukami/fermy-iz-profilnoj-truby
• https://stylekrov.ru/kak-pravilno-rasschitat-fermy-dlya-navesov.html

Опубликовано: 26.10.2020
