Дефлектор на дымоход: популярное приспособление для усиления тяги

Виды и характеристики дефлекторов на трубу: основные отличия

Если обратиться к фото дефлекторов, можно заметить, что все они выглядят по-разному, но тем не менее выполняют одинаковые функции

Поэтому перед тем, как отдавать предпочтение одной из моделей, следует обратить внимание на такие критерии:

• материал изготовления;
• принцип функционирования;
• особенности конструкции.

В основном все модели выполняются из следующих материалов:

• алюминия;
• нержавеющей стали;
• оцинковки;
• меди;
• пластика;
• керамики.

Обратите внимание! Специалисты по вентиляции считают, что оптимальным в соотношении цена/качество являются дефлекторы, выполненные из стали или алюминия. Медные приборы тоже хорошие, но ввиду высокой стоимости используются довольно редко

Дефлектор может быть изготовлен из алюминия, нержавеющей стали, оцинковки, меди и пластика

Устройства делятся на такие типы:

• ЦАГИ, отличающиеся присутствием расширения вентакала – диффузора;
• цилиндрический вентиляционный грибок Волпера;
• колпак-флюгер, в простонародье – «подхалим»;
• Н-образный дефлектор из труб;
• турборефлектор, представляющий собой сферическую ротационную насадку;
• статико-динамическое устройство открытого типа Astato.

Некоторые включают в этот список и обычные зонтики, установленные в верхней части канала. Следует понимать, что подобного рода устройства помогают лишь укрыть вентиляцию от дождя, но никаким образом не влияют на тягу.

Открытые конструкции отличаются также по форме, основными считаются такие приборы:

• плоские;
• полукруглые;
• с открывающейся крышкой;
• двускатные.

Помимо того, что устройства делятся по типу флюгера, их классифицируют и по принципу работы:

• ротационные;
• дефлекторные;
• турбинные.

    Устройство по принципу работы может быть ротационным, дефлекторным и турбинным.

Дефлекторы на дымоход в первую очередь устанавливают для того, чтобы улучшить тягу, которая выводит дым и угарный газ наружу. Помимо этого, после монтажа устройства усиливается теплоотдача, а топливо лучше прогорает. Разнообразные фото дефлекторов на дымоход также дают понять, что при помощи устройства труба защищается от осадков и другого мусора, принесенного извне.

В отдельную группу можно выделить дефлекторы для кондиционера, которые по внешнему виду отличаются от обычных устройств. Подобная конструкция представляет собой экран-отражатель, перераспределяющий поток воздуха. Благодаря этому пучок прохладного воздуха направляется не напрямую, а параллельно потолку. Несмотря на то что воздух рассеивается, напор от этого не изменяется.

Эволюция дефлектора

Deflectio по-латыни значит «отражаю» в смысле «отбрасываю». Не направленно определенным образом, как рефлектор, а лишь бы в сторону. Колпак на трубу дымохода из шкур, больших ракушек и т.п. ставили уже первобытные люди, чтобы избежать задувания ветра в трубу.

О роли дефлектора в создании тяги, ее стабилизации вопреки капризам погоды и способности дефлектора увеличить КПД теплогенерирующих приборов впервые серьезно задумались в ЦАГИ почти 100 лет тому назад по заданию только что вылупившегося советского правительства. До того теплотехники пытались в этих целях усовершенствовать дымовые трубы. Видали на старых фотографиях огромные пузатые, как перевернутая груша, трубы американских паровозов или длинные тонкие, с розеткой наверху, английских?

В ЦАГИ дефлекторами занялся маститый авиаконструктор Д. П. Григорович в творческом содружестве с владевшим в совершенстве математическим аппаратом А. Ф. Вольпертом. Последний также, и даже более, известен работами в области радиотехники (диаграмма Вольперта-Смита и др.). Вместе и порознь Григорович с Вольпертом разработали несколько типов дефлекторов различного назначения, поэтому в специальной литературе описываются разные дефлекторы Григоровича, Вольперта и Вольперта-Григоровича.

Этапы эволюции дымового дефлектора от простого зонтика к дефлектору ЦАГИ

Григорович начал с того, что аэродинамически правильно рассчитал обычный дымник-зонтик, поз. 1 на рис. Это уже существенно улучшило показатели устройства; конус Григоровича – запомните, очень пригодится. Вольперт предложил снабдить дефлектор-зонтик аэродинамической юбкой-диффузором (поз. 2), но дефлектор оставался аэродинамически несовершенным, см. далее. Его дополняли обтекаемым телом вращения вместо колпака и цилиндрическим корпусом-обечайкой. В конце концов, после многократных продувок в аэродинамической трубе, правительственной комиссии был предъявлен дефлектор ЦАГИ (поз. 3), полностью удовлетворявший выданному ТЗ и намного его перекрывавший.

Дефлектор ЦАГИ до сих пор наиболее распространены в мире благодаря своему техническому совершенству. Существуют их модификации для разных целей, см. далее. Но и другие наработки Григоровича с Вольпертом не пропали даром – на их основе разрабатывается большинство моделей современных дымовых дефлекторов. Какой из них для чего более пригоден, об этом мы и поговорим далее.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Порядок изготовления дефлектора ЦАГИ ↑

Не менее распространенным является устройство, разработанное в Центральном аэрогидродинамическом институте (ЦАГИ). Благодаря несложной конструкции, не составит труда изготовить такой дефлектор своими руками.

Подготовка чертежей и лекал ↑

Первоначально готовятся чертежи, при составлении которых производят расчет размеров изделия. За основу берут диаметр дымохода, обозначаемый символом d. При проектировании изделия используют такое соотношение размеров:

• размер широкой части диффузора – 1,25d;
• диаметр кольца – 2d;
• высота кольца – 1,2d;
• расстояние от нижней кромки кольца до узкой части диффузора – d/2;
• высота диффузора – d/2 + 1,2d;
• ширина зонта – 1,7d.

Соотношение размеров насадки ЦАГИ

От того, насколько правильно будут сделаны лекала, зависит легкость сборки изделия из элементов, созданных по таким шаблонам, а в дальнейшем это скажется на эффективности конструкции. Необходимо подготовить лекала для следующих деталей:

• диффузор;
• входной патрубок;
• кольцо;
• зонт.

Особенности создания шаблонов диффузора и зонта ↑

Для изготовления лекала диффузора необходимо сделать правильный расчет, благодаря которому получится фигура с необходимым контуром. Для этого нужно воспользоваться вариантом создания усеченного конуса. В качестве данных, на которых будет строиться расчет, берут следующее:

• диаметр дымохода – d1;
• диаметр окружности, на величину которой увеличивается диффузор в широкой части – d2;
• высота диффузора – H.

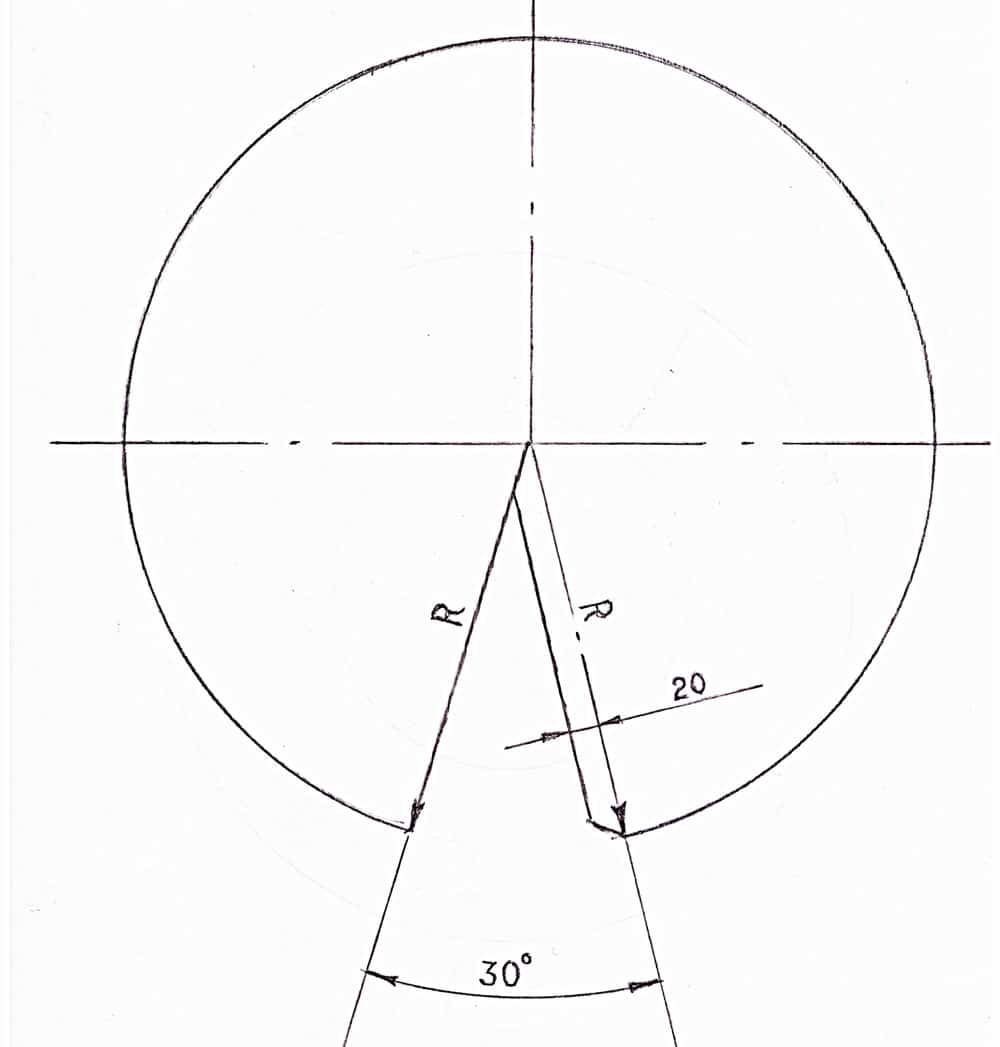

Подготовка шаблона зонта

С лекалом для зонта проще. Необходимо нарисовать круг, диаметр которого будет равен 1,7d. Далее – две линии радиуса таким образом, чтобы угол между ними составил 30°. Затем вырезать из картона лекало, не забывая вырезать область, находящуюся между двумя линиями радиусов.

Шаблоны для внешнего кольца и входного патрубка имеют прямоугольную форму, поэтому их сделать не составит труда.

Порядок работ по изготовлению дефлектора ЦАГИ ↑

После подготовки шаблонов начинается работа с металлом. Изготавливая дефлектор на трубу своими руками, делают следующее:

1. Посредством лекал рисуют необходимые контуры деталей на металле. При этом добавляют в местах нахлеста по 20 мм. Линии наносят специальным мелом или простым карандашом.
2. Ножницами по металлу вырезают детали по нанесенному контуру в развернутом виде.
3. Посредством ножовки режут на куски необходимой длины металлические полосы либо уголок из металла – эти отрезки будут использоваться для скрепления деталей конструкции, сделанных из оцинкованного железа.
4. Вырезанные элементы сгибают надлежащим образом, в местах нахлеста делают отверстия, а края фиксируют при помощи заклепок.
5. Далее изделие собирают – элементы в местах наложения друг на друга сверлят, через полученные отверстия детали закрепляют относительно друг друга заклепками.
6. Крепление к дымоходу конструкции можно подготовить в двух варианта – сделать отверстия для крепежа во входном патрубке или дополнительно из металлической полосы сделать стяжной хомут, для которого понадобятся болт с гайкой.

Вариант переходника для прямоугольного дымохода

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

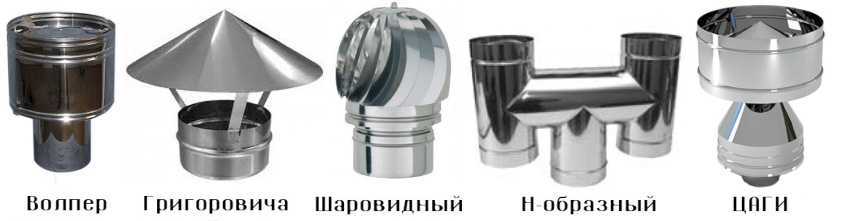

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

• Дефлектор ЦАГИ
• Тарельчатый дефлектор, Astato
• Круглый «Волпер»
• Дефлектор Григоровича
• Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Установка

Установка дефлектора предполагается на дымоходы печей и котлов, работающих на твердом топливе, в некотором случае и на жидком. Однако его нельзя устанавливать на газовые котлы. Связано это с непостоянством создаваемой тяги, ведь она напрямую зависит от силы ветра. При слишком большой тяге огонь на выходе форсунок в камере сгорания может погаснуть. Все это указано в нормативных документах СНиП 2.04.05-91, СП 7.13130.2009.

Для эффективной работы дефлектор должен устанавливаться только в том случае, если устье дымохода расположено выше конструктивных элементов крыши. Для скатных крыш допускается более низкое расположение. Так на расстоянии 1,5-3 метра от конька возможна установка в уровень с ним. При расположении далее трех метров угол между плоскостью конька и условной прямой между коньком и устьем дымохода не должен превышать 10 градусов. Для плоских кровель достаточно выхода за пределы основных ограждающих конструкций.

Можно самостоятельно изготовить дефлектор. Проще всего изготовить вариант ЦАГИ или «Волпер». Расчет размеров каждого из элементов выполняется, отталкиваясь от внутреннего диаметра дымохода. Если его обозначить как d, то получается:

• диаметр диффузора – 1,2-1,3d;
• высота дефлектора 1,6-1,7d;
• ширина защитного колпака – 1,7-1,9d;

Высота диффузора берется равной половине высоты всего дефлектора. В нижней его части оборудуется хомут, который будет монтироваться на устье дымохода. К нему с помощью 4-6 полосок оцинкованной стали закрепляется диффузор. К последнему с помощью таких же полосок крепится защитный колпак. Зазор между диффузором и колпаком – 0,2-0,3d.

Чтобы повысить эффективность можно соорудить на устье дымохода, а лучше на крепежном кольце дефлектора, сопло с внешним раскрывом. Высота сопла может равняться 0,1-0,2d, примерно настолько же должен увеличиться и внешний диаметр (1,1-1,2d)

Это самая простая в заготовлении конструкция. Все элементы легко вырезаются из листовой стали с небольшим количеством обрезков.

Все элементы дефлектора соединяются фальцеванием, заклепками или сваркой. После этого готовую конструкцию можно закреплять на устье дымохода и проверять ее в работе. Чтобы быть уверенным в надежной и эффективной работе дефлектора, лучше приобрести готовую конструкцию с идеально рассчитанными параметрами и размерами.

Для чего нужен дефлектор? Функциональные особенности

Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.

Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.

Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.

Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:

• Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
• Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
• Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.

Изготовление и установка дефлектора своими руками

Примем в качестве образца классическую конструкцию Григоровича. Технология её создания проста.

Прорисовка деталей дефлектора

Для начала сделаем чертёж.

Эскиз дефлектора можно нарисовать карандашом, но важно перенести на него все размеры устройства

Размеры назначаем пропорционально диаметру дымохода D:

• высоту всего изделия принимаем равной примерно 1,7 х D;
• диаметр колпака в основании считаем равным 2 х D;
• высоту колпака делаем около 5 — 7 см;
• больший диаметр диффузора тоже принимаем равным 2 х D;
• меньший диаметр считаем равным диаметру дымохода;
• высоту диффузора берём равной 1,3 х D.

Остальные размеры назначаем по собственному усмотрению — как удобнее.

Необходимые инструменты

Для работы нам понадобятся следующие инструменты:

• ножницы по металлу;
• молоток;
• плоскогубцы;
• заклёпочный пистолет;
• рулетка;
• карандаш;
• картон;
• циркуль.

В качестве материала используем оцинкованный лист толщиной 0,8 мм.

Пошаговое руководство по сборке дефлектора

Инструкция по изготовлению дефлектора Григоровича выглядит следующим образом:

1. На картоне прорисовываем в натуральную величину все развёртки трёх элементов изделия. Для этого берём чертёж и мысленно разворачиваем диффузор, патрубок и колпак на плоскости. Как это сделать? С патрубком всё и так понятно — получается прямоугольник, в котором одна из сторон равна длине окружности. А вот с конусами сложнее. Для них берут значение радиуса основания R и величину длины наклонной стороны L. Тогда угол развёртки равен 180 х (R/L).

2. Затем прочерчиваем эти три лекала и вырезаем их ножницами. Для верности, чтобы не ошибиться в развёртках, можно сначала собрать модель дефлектора из картона.

3. Раскраиваем оцинкованный лист по полученным контурам на картоне. Для этого лекала прикладываем к соответствующим заготовкам. Каждый раз оставляем по 10 мм на любую грань. Это запас для соединения узлов. Прочерчиваем контуры карандашом или маркером.

4. Вырезаем заготовки ножницами по металлу. Получаем в развёрнутом виде все элементы дефлектора — диффузор, цилиндр и колпак. Таким же образом подготавливаем держатели деталей. Для этого нарезаем из оцинкованного листа пять полос шириной по 20 мм. Три полосы делаем для фиксации зонта. Их длина равна высоте расположения этого элемента относительно диффузора. Плюс запас по сантиметру на кончик для закрепления. Две полосы нужны для скрепления сомкнувшихся граней развёрток зонта и диффузора.

5. Сворачивая заготовки, придаём им задуманную форму. Скрепляем сомкнутые грани с помощью лент и заклёпок или болтов с гайками. Сомкнувшиеся грани патрубка просто совмещаем внахлёст. Далее фиксируем полученный узел выбранным крепежом.

6. Три ленты на равных расстояниях устанавливаем вертикально на диффузоре. Закрепляем их заклёпками или болтами. В конце процесса так же соединяем эти три держателя с собранным ранее зонтом. Дефлектор готов.

Приведённая инструкция подойдёт и для процесса сооружения других типов установок. Только в этих случаях появятся дополнительные узлы, а значит, увеличится трудоёмкость.

Видео: как сделать дефлектор на дымоход своими руками

Закрепление дефлектора на дымоходе

Теперь рассмотрим непосредственно процесс монтажа изделия на дымоходе.

1. Из остатков оцинкованного листа вырезаем полосу. Её ширина — два сантиметра. Длина равна периметру окружности дымохода плюс два сантиметра. Длину трубы просто замеряем рулеткой. Так получаем заготовку для хомута.
2. Устанавливаем входной патрубок дефлектора на дымоход.

3. Стягиваем место соединения вырезанной лентой.

4. Саму эту полосу фиксируем с помощью проволоки либо скрепляем её кончики заклёпками (болтами). Для этого, натянув ленту с помощью плоскогубцев, отгибаем свободные её кончики и скрепляем их между собой.

Есть и более простой способ. Можно «надеть» установку на дымоход и прикрутить её саморезами с помощью шуруповёрта. Но в этом случае часть дыма будет проникать через отверстия крепежа. Далее растапливаем теплогенератор и проверяем тягу, измеряя время прогорания топлива.

Выходит, что изготовить дефлектор для дымохода несложно. Достаточно лишь иметь навыки слесарных работ и чётко следовать приведённой инструкции. А при эксплуатации изделию не нужен никакой уход. Остаётся разве что проверять, не ослабло ли его крепление. Польза же от дефлектора очевидна — экономия топлива и тепло в доме.

Изготовление своими руками

Для изготовления аппарата потребуются дрель, лист плотной бумаги, оцинкованная жесть, ножницы по металлу, карандаш или чертилка.

Сперва необходимо сделать из бумаги выкройку составляющих частей изделия – колпака, диффузора, внешнего цилиндра.

Из выкроек собираем дефлектор. Если всё совпало, работу можно переносить в металл.

Бумажные выкройки кладём на оцинкованную жесть и обводим чертилкой. По линиям кроя вырезаем ножницами по металлу детали.

Диффузор сворачиваем и соединяем края болтами или точечной сваркой, либо клёпками. Места изгибов расклёпываются.

Сборка внешнего цилиндра аналогична сборке диффузора. Колпак сворачивается на конус, края соединяются удобным для нас способом.

Длиной двадцать сантиметров и шириной около семи сантиметров вырезаются металлические полоски, подгибаются молотком, прикрепляются к колпаку. Этими же полосками зонтик прикрепляется к диффузору и всё это вставляется в цилиндр.

Дефлектор Григоровича, если мы надумали делать его, дополняется обратным конусом и увеличением защитного зонта на четыре сантиметра в диаметре.

Для крепления обратного конуса на большом конусе делаются нарезы на равном расстоянии около восьми лепестков и загибают их внутрь. Таким образом обратный конус крепится в защитном зонтике.

Если система работает в агрессивной среде, то изготавливать вентилятор лучше из нержавеющей стали, пластика, металлопластика, материалов стойких к коррозии.

К дефлектору, как к изобретению, отнесся российский авиаконструктор Д. П. Григорович. И образовавший с ним симбиоз конструкторской мысли математик А. Ф. Вольперт.

Сначала они рассчитали обычный зонтик, с необычными свойствами. А. Д. Вольперт предложил надеть на зонтик диффузор. Потом, после испытаний в аэродинамической трубе «родился» дефлектор ЦАГИ, до сих пор самый надёжный и распространённый. Эволюция вытяжки привела к созданию совершенно закрытого устройства, работающего в любых условиях.

Атмосферные осадки, пыль, лёд снаружи почти не влияют на его работу. Не страшны и динамические нагрузки. Сложность конструкции и сборки – единственные его недостатки.

Если браться за изготовление изделия своими руками, то было бы хорошо научиться некоторым приёмам жестяных работ – соединение в фальц, лежачий или стоячий, научиться делать выкройки деталей.

Долго не засоряется и сохраняет тягу двухэтажный зонт.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» ( НИУ «МГСУ» ).

Источник

Обзор популярных моделей

Рассмотрим более детально самые распространённые модели дефлекторов.

Дефлектор вентиляционный Цаги

Эта модель считается наиболее популярной. Такое приспособление обладает большим диаметром, чем дымоход. Воздушные потоки обтекают устройство со всех сторон, в результате чего по бокам образуются области повышенного давления, а в задней и передней зоне возникает разряжение, увеличивающее тягу.

Устройство такого изделия исключает защиту канала дымохода от атмосферных осадков. Поэтому после монтажа этого приспособления требуется дополнительная установка защитного колпака.

Дефлектор Цаги подходит для использования и в дымоходных, и в вентиляционных системах

Тарельчатый

Простая модель, которая обеспечивает довольно эффективную работу системы и высокие показатели тяги. Два главных элемента устройства образуют защитный козырёк, который препятствует попаданию в канал дымохода снега и дождя.

Нижняя часть козырька закрывается колпаком, который направлен в сторону дымохода. Такая конструкция позволяет устройству справляться с поставленными перед ним задачами. Воздушный поток может попадать в такой дефлектор с любой стороны и, оказываясь между конусами, которые образуют суженый канал, вызывать разрежение.

Шарообразный «Волпер»

Такая модель имеет практически идентичное устройство с дефлектором ЦАГИ. Однако существует и одно отличие — козырёк, который предохраняет канал дымохода от атмосферных осадков и мусора, находится выше диффузора.

Дефлектор Григоровича

Очень популярная модель дефлектора, увеличивающая тягу в дымоходных и вентиляционных конструкциях. Такой дефлектор нетрудно собрать своими руками. Конструкция этого приспособления включает в себя такие составляющие: нижний цилиндр с двумя патрубками, верхний цилиндр, конус и два кронштейна.

Поступающий из трубы дым оказывается в суженом канале диффузора, посредством чего происходит разрежение. Для сборки такого приспособления, как правило, используют жестяной лист или пластину из оцинкованной стали.

Дефлектор Григоровича имеет очень простую конструкцию и его часто изготавливают своими руками

Н-образный

Такая модель используется преимущественно на производственных предприятиях или котельных, которые обладают большой мощностью. Монтаж Н-образного дефлектора происходит так: на устье трубы закрепляется патрубок аналогичного размера. В центральной части патрубка располагается специальная врезка, благодаря которой обеспечивается плотная стыковка устройства с дымоходной трубой. К поперечной трубе справа и слева фиксируют ещё две трубки, в результате чего образуется устройство, напоминающее букву «Н».

Для такой конструкции не требуется защитный козырёк, так как устье дымохода уже защищено горизонтальными частями. Н-образный дефлектор способствует усилению тяги при любом направлении воздушных потоков.

Вращающийся

Такое устройство осуществляет вращение только в одну сторону. Круговое движение обеспечивает дополнительную эффективность приспособления. Кроме этого, такая модель обеспечивает защиту трубы от атмосферных осадков и мусора. Часто используется для котлов, работающих на газу.

Дефлектор «флюгер»

Такая модель включает в себя вращающийся корпус. Это приспособление включает в себя следующие элементы: флюгер, козырьки, подшипниковый узел. Вращение устройства осуществляется благодаря силе ветра, действующей на флюгер. Дефлектор на дымоход типа флюгер работает по принципу корабельного паруса.

Дефлектор-флюгер имеет в конструкции деталь, которая вращается от дуновения ветра

Особенности работы устройства заключается в следующем: воздушные потоки проходят между козырьками, таким образом воздух становится разреженным. Данная модель позволяет усилить тягу в дымоходе, исключить обратную тягу и образование искр.

Самый главный вопрос

Прежде чем подбирать или делать дефлектор на трубу, нужно решить – а нужен ли он вообще? Дефлектор может обмерзнуть, затянуться сажей или нагаром (закоксоваться), засорить палыми листьями, несомым ветром мусором или пылью. В любом из таких случаев, если дефлектор на дымовой трубе, обитатели дома рискуют угореть. КПД печи или котла дефлектор увеличивает ненамного, зато требует регулярного осмотра и чистки. Не реже раза в 3 месяца для печей на твердом топливе и не реже раза в полгода для печей и котлов на газе, жидком топливе или пиролизных. Подробнее об опасностях, которые может повлечь за собой установка на трубу неподходящего дефлектора, см. видео:

Видео: чем опасны дефлекторы, зонтики и флюгеры на дымоходе?

Поэтому, если у вас старая дровяная или угольная печка, но тяга неважная и ветер в трубу задувает, вместо сложного дефлектора лучше поставить простой дымник, напр. зонтик или шатер. А в прочих случаях надо хорошенько разобраться, какой именно дефлектор нужен для данной конкретной печи/котла с данным конкретным дымоходом

Важно также не перепутать дымовой дефлектор с вентиляционным – мелкие торговцы и авторы некоторых популярных публикаций разницы между ними не видят или не делают

Типы дефлекторов и их назначение

Существует несколько типов дефлекторов, в основе которых лежит один и тот же принцип превращения силы ветра в направленный воздушный поток, усиливающий тягу.

На практике используются пять основных видов дефлекторов:

• ЦАГИ – разработка Центрального аэрогидродинамического института. Один из распространенных типов устройств, состоящий из металлической трубы, внутри которой расположен экранирующий цилиндр и защитный зонт конической формы. Конструкция препятствует т.н. эффекту запирания тяги из-за сильной ветровой нагрузки, а также защищает дымоход от засорения и попадания атмосферной влаги.
• Вольперт – практически не отличается от дефлектора ЦАГИ, но имеет небольшое конструктивное отличие: козырек для защиты от засорения расположен над диффузором, а не внутри него.
• Дефлектор Григоровича – наиболее популярный тип устройства, представляющий собой усеченный конус, расширяющийся в нижней части. Вверху на дефлекторе находится защитный колпак, установленный на монтажных шпильках.
• Н-образный дефлектор – более сложная конструкция, состоящая из горизонтально расположенной металлической трубы, в которую вертикально врезаны несколько патрубков. Горизонтальная и вертикальные части труб образуют конструкцию в форме буквы «Н». Такой дефлектор считается очень эффективным по части усиления тяги и защиты дымохода от влаги и мусора.
• Тарельчатое устройство – представляет собой усеченный цилиндрический колпак, близкий по форме к тарелке. К ней на монтажных шпильках крепится верхний козырек, защищающий трубу от осадков и создающий направленный воздушный поток.

Рекомендуем ознакомиться: Достоинства и недостатки водосточной трубы из оцинкованной стали

Описанные выше типы дефлекторов относятся к статическим конструкциям. Кроме них, существуют два типа подвижных аэродинамических приспособлений для дымоходов.

• Вращающийся дефлектор представляет собой круглую конструкцию с лопастями, расположенными в одном направлении. Сферическая мини-турбина хорошо защищает дымоход и создает сильную тягу, но при безветрии ее эффективность практически нулевая.
• Флюгерный – принцип конструкции понятен из названия. Дефлектор состоит из последовательно соединенных между собой металлических козырьков, зафиксированных на специальной флюгарке, обеспечивающей вращение. Козырьки защищают дымоход или вентузел от осадков и загрязнений, но также нуждаются в постоянном движении воздушных масс.

Независимо от конструкции, все типы дефлекторов работают на усиление тяги в дымоходе и защиту его от осадков и посторонних частиц из внешней среды. Разница между ними обусловлена устройством, которое соответствует различным особенностям эксплуатации.

Это могут быть погодные и климатические условия на местности, наличие естественных или рукотворных преград для ветра (деревьев, домов), а также форма крыши и устройство дымохода.

Монтаж дефлектора на трубу дымохода

Правильное изготовление такой конструкции не является залогом успеха его эксплуатации, потому как монтаж, являющийся заключительным этапом для использования устройства, играет не менее важную роль.

Устанавливается дефлектор на дымоход, причем легко установить будет, как самостоятельно изготовленную конструкцию, так и приобретенную в магазине. Поскольку устройство состоит из многих деталей, перед тем как лезть на крышу и приступать к монтажу, его необходимо собрать в единое целое. Сделать дефлектор, инструкция и чертежи которого будут разобраны ниже, устанавливать достаточно просто, и дополнительных умений и знаний в данном случае не понадобится.

Способ монтажа будет зависеть от самой трубы дымохода, на которой будет расположен дефлектор. Чаще всего, для крепкого прикрепления достаточно использовать пару шпуров и хомут (при этом не обойтись без сверления отверстий в самом дымоходе). Если материал, которым покрыта крыша легко воспламеняется, тогда придется дополнительно приобрести искрогаситель, который должен быть установлен на дефлектор.
