Дымогенератор для холодного копчения: виды, чертежи и схемы

Несколько советов для пользователей

Все материалы, которые упоминались выше приведены примерно. Если нет трубы, то можно воспользоваться старым огнетушителем, глубокой кастрюлей с толстыми стенками или, например, бидоном с молока. То же самое можно сказать и о размерах. Подбирать их нужно в зависимости от конструкции и размеров коптильной камеры.

Сделать самостоятельно дымогенератор для холодного копчения в домашних условиях совсем несложно.

Достаточно все заранее подготовить и четко следовать инструкции. Готовить вкусные копчености дома теперь вполне реально. Необходимо только немного знаний, времени и наличие всех необходимых материалов и инструментов.

Из ведер

Потребуются следующие материалы:

• два ведра или больших кастрюли, бака;
• 4 – 5 шампуров для шашлыка (или стальная сетка);

• металлический патрубок диаметром 30 – 40 мм;
• компрессор для аквариума.

Мнение эксперта Бородин Василий Платонович Печник-каменьщик, специалист по каминам, печам и отопительным системам

Ведра или баки обязательно должны иметь крышки. Они необходимы для удержания дыма внутри емкостей.

Сборка проходит следующим образом:

1. в первом ведре проделываем два отверстия (оба должны располагаться ближе к верхней части резервуара);
2. в первое отверстие вставляем выходной патрубок аквариумного компрессора;
3. во второе отверстия вставляем металлический патрубок;
4. во втором ведре проделываем одно отверстия (располагаем его в нижней или средней части);
5. вставляем туда другой конец металлического патрубка;
6. сгинаем шампуры так, чтобы они образовали букву П (при этом оставляем на их концах подобие крючков);
7. размещаем шампуры во втором ведре, зафиксировав с помощью крючков.

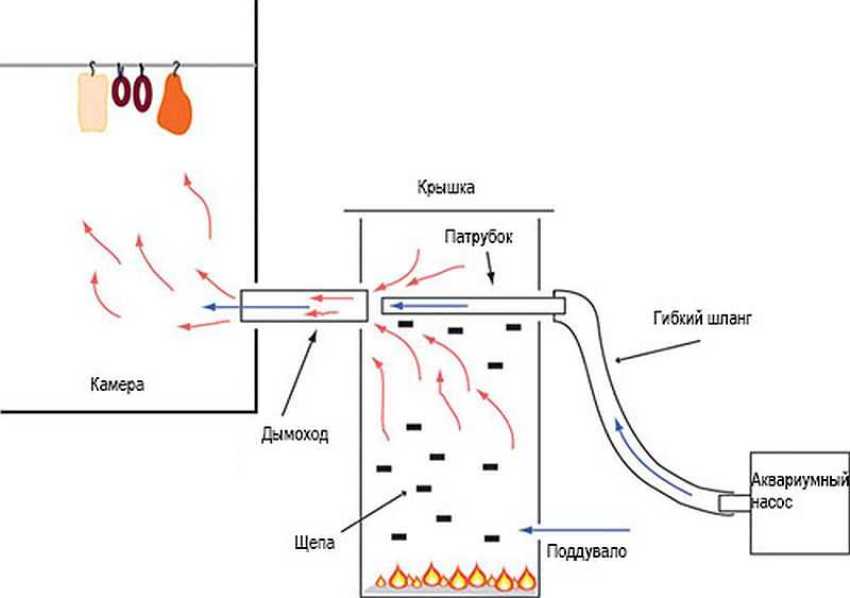

Конструкция работает по такой схеме:

• на размещенные во втором ведре шампуры укладывают мясо или рыбу для копчения, закрывают крышкой;
• на дно первого ведра кладут древесную щепу, поджигают, закрывают крышкой;
• запускают аквариумный компрессор;

Воздух, нагнетаемый компрессором, направляет дым в дымоход, а оттуда – в резервуар с обрабатываемым продуктом.

Конструкция имеет как плюсы, так и минусы. Главное достоинство этой модели – простота и дешевизна сборки.

Основной минус состоит в том, что компрессор «загоняет» в камеру сгорания слишком много воздуха. Это приводит к:

• инициации полноценного горения древесной щепы (поэтому за ней нужно постоянно следить);
• разбавлению дыма воздухом и его недостаточной концентрации.

Горения древесины можно избежать, не допуская ее прямого контакта с огнем. Для этого первое ведро, где генерируется дым, ставят на огонь. Дно нагревается, щепа начинает тлеть и выделять дым, но так и не загорается.

Что такое дымогенератор для копчения: функции и особенности

Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.

Лучшим материалом для производства дымогенератора холодного копчения считается сталь.

Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.

Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.

На заметку! Важно отметить, что температура при холодном копчении не поднимается выше 50 °C. В свою очередь, минимальный показатель составляет всего 30 °C

Продолжительность такой операции варьирует в зависимости от качества самого продукта и может достигать нескольких суток.

Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

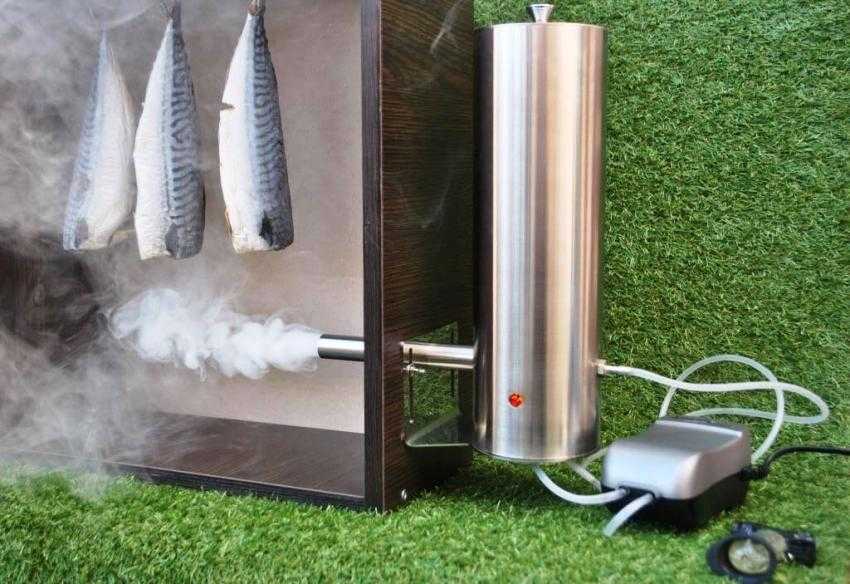

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Дымогенератор • CHIPTUNER.RU

Михаил Кочкин (aka КММ), г. Волжский. Судя по живому интересу, проявленному посетителями форума к возможности самостоятельного изготовления данного устройства, было решено оформить описание в виде отдельной статьи. Обсуждение данного приспособления на форуме

Для начала предлагаю Вам посмотреть следующий видеоролик, в котором рассказывается для чего нужен дымогенератор.

А теперь предлагаю свой вариант дымогенератора. Источником дыма является детское масло «Johnson’s Baby». Нагревательным элементом служит факельная свеча 1102.3740 от КАМАЗа. Данная свеча рассчитана на 18 V, ток потребления – 6 A. Я ее доработал. Отверстие для подачи топлива заглушил.

Принцип работы генератора:



В моем варианте корпусом послужила старая оправка для сальника с некоторыми доработками. Крышкой дымогенератора послужила крышка от 20-ти литровой алюминиевой канистры, которые раньше вытачивали сами. Минимум токарных работ.

Фото свечи:

И, наконец, окончательный вариант устройства:

Механический таймер для дымогенератора взят от старой стиральной машины. Также подойдут таймеры от СВЧ-печей.

Для нормальной работы уcтройства необходимое давление должно составлять 0,8–1 атм., которое можно получить от любого компрессора.

Привожу чертежи своего дымогенератора (основы). Конструктивно может быть выполнено и по-другому.

• Сразу отвечу на часто задаваемые вопросы.
• Можно ли использовать для подачи воздуха отверстие в свечи?

Да, можно. Но при этом трубка подачи воздуха должна находиться выше уровня масла. И свечу надо поместить в саркофаг, иначе при такой подаче воздуха вместе с дымом будет попадать масло.

Почему штуцера для подачи воздуха и дыма находятся под углом?

Потому что  корпус был изготовлен из уже существующей заготовки, но это оправдалось и конструктивно. Нет перегибов шлангов.

Какой должен быть уровень масла?

Уровень масла должен быть чуть ниже высшей  точки свечи. Масло непосредственно заливается в корпус.

Могут быть использованы свечи накаливания от дизелей (срок службы свечей сильно зависит от их длительности включения. Таймер необходим).

 Немного о технике безопасности.  Воспламенение масла исключено из-за конструктивности применяемой свечи. Корпус дымогенератора очень сильно нагревается

Тут надо соблюдать предосторожности. Для начального нагрева масла таймер устанавливается на 4–5 минут

Если для  проверки утечки дыма не хватает, таймер можно включить еще на 2–3 минуты.

Подготовка чертежа

Как и в любом процессе, связанном со сборкой составных конструкций, в первую очередь необходимо подготовить чертежи с размерами всех деталей и узлов. Его можно подготовить исходя из собственных взглядов и видений, а материалы подбирать в соответствии с размерами, указанными в схеме. Альтернативный вариант – корректировать чертеж в соответствии с размерами материалов, имеющихся в наличии.

В том и другом варианте важно, чтобы получившиеся пропорции позволили сконструировать работоспособное изделие. На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения

Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

На фото ниже приведен пример чертежа, который можно использовать как пример для составления собственного проектного решения. Перед тем, как определиться с окончательным вариантом эскиза, надо сделать выбор из нескольких видов дымогенераторов, которые имеют некоторые отличия:

• С верхней или нижней эжекцией. Эта конструктивная особенность предполагает место расположения эжектора: трубок подачи воздуха и вывода дыма – в верхней части корпуса генератора или в нижней.
• С охладителем или без него. Это решение предполагает наличие дополнительного элемента в схеме подачи дыма в коптильную камеру, выполняющего роль охладителя и дополнительного фильтра для конденсата.

Схема работы

Чтобы более детально рассмотреть все тонкости и нюансы, возникающие и встречающиеся при изготовлении коптильни в домашних условиях, выберем вариант с нижней эжекцией, охладителем и сборником конденсата.

Меры безопасности

Дымогенератор является устройством повышенной пожарной опасности. Несмотря на невысокую температуру процесса копчения, выполнение следующих правил поможет избежать неприятностей:

• Установка прибора производится на ровную негорючую поверхность.
• Окраска возможна только жаростойкой краской.
• Размещать аппарат нужно вдали от электропроводки, легковоспламеняющихся жидкостей и горючих материалов.
• Заводское устройство должно быть оборудовано системой аварийного отключения.

Выполнение этих условий поможет не только приготовить вкусную пищу, но и предотвратить возгорание и ущерб здоровью.

( 1 оценка, среднее 4 из 5 )

О видах копчения

На сегодняшний день существует два типа копчения, разница между которыми весьма существенная.

Горячее копчение с дымогенератором. Ключевым отличием, конечно же, является температура, при которой происходит процесс (от +45 до +100 градусов). Помимо температуры, продукт коптится меньше времени в сравнении с другим типом (от 40 минут до 2 часов, иногда процедура может затянуться до суток). Готовый продукт имеет приятный золотистый оттенок. Не менее важным отличием является сам продукт. При горячем копчении он получается мягкий и сочный. После того как мясо или рыба приготовится, оно не подлежит никаким процедурам после, можно употреблять сразу из коптильни.

Холодное копчение. Оно проводится при более низкой температуре (+30 градусов). Процесс может занимать довольно длительное время, в некоторых случаях – до месяца. Чаще всего продукт коптится от трёх до пяти дней. Мясо или рыбу следует заранее подготовить, например, засолить. Ключевым отличием является то, что при таком способе мясо больше сушится, из-за чего оно не портится. Дым прекрасно дополняет продукцию своим запахом и придаёт некоторую долю пикантности. На выходе мясо или рыба имеет оттенок от светло-бежевого до коричневого. Пищу не рекомендуется употреблять сразу после копчения.

Говоря о технической части процесса, однозначное преимущество имеет горячее копчение, так как оно занимает в разы меньше времени и сил на подготовку сырья, а продукт можно есть сразу после приготовления. Несмотря на это, важным минусом такого способа является меньший срок годности в сравнении с другим типом (не больше недели при температуре от 0 до +5 градусов).

Конечно, плюсов у горячего копчения больше, чем у холодного, но существеннее являются всё же плюсы последнего. Холодное копчение сохраняет все витамины и микроэлементы, что связано с низкой температурой копчения, а также обеспечивает в два раза больший срок хранения. Отдельным преимуществом можно считать тот факт, что на протяжении двух недель полезность продукта никуда не девается. Хранить рекомендуется также в холодильнике при температуре от 0 до +5 градусов.

https://youtube.com/watch?v=HCQrudMXfZg

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Мастер-класс: как сделать простой дымогенератор своими руками

Самый простой генератор дыма можно сделать своими руками из трёх консервных банок. Вот небольшой мастер-класс с подробными фото:

Фото	Описание работ
	Для дымогенератора потребуется соединить две жестяные банки. У одной из них нужно вырезать дно. Для скрепления банок используйте металлическую ленту и железные хомуты.
	В нижней банке с дном сделайте два отверстия друг напротив друга. Они потребуются для поджига щепы и доступа кислорода.
	Третья банка подбирается так, чтобы она была по размеру немного меньше первых двух. В её донышке пробивается отверстие такого диаметра, чтобы можно было установить тройник.
	Тройник закрепляется с помощью гайки изнутри. Плотно затяните крепление, от его герметичности зависит эффективность работы устройства.
	На одну из сторон тройника вкрутите сгон с трубкой небольшого диаметра. Используйте ленту фум для герметизации соединения.
	Для эжектора потребуется тонкая медная трубка небольшого диаметра. С одной стороны на трубку закрепляется силиконовый шланг подачи воздуха.
	Вставьте трубку так, как показано на фото. Она должна выступать с противоположной стороны тройника на пару сантиметров. Место входа трубки уплотните прокладкой или муфтой.
	Вкрутите в свободное отверстие тройника трубку подходящего диаметра и длины, достаточной для подсоединения к коптильной ёмкости.
	Полученная конструкция – это эжектор. Он обеспечит подачу дыма в коптильню.
	В основную ёмкость из двух банок засыпается щепа примерно на 2/3.
	Эжектор закрепляется сверху и плотно фиксируется в устройстве.
	Силиконовый шланг подсоединяется к компрессору. В нашем случае используется аквариумный компрессор с регулировкой подачи воздуха.
	Поджиг щепы осуществляется через нижние отверстия конструкции. Удобно использовать для этой цели газовую горелку.
	Не забывайте, что устанавливать конструкцию можно только на негорючую подставку. Из нижней части может сыпаться пепел от щепы.

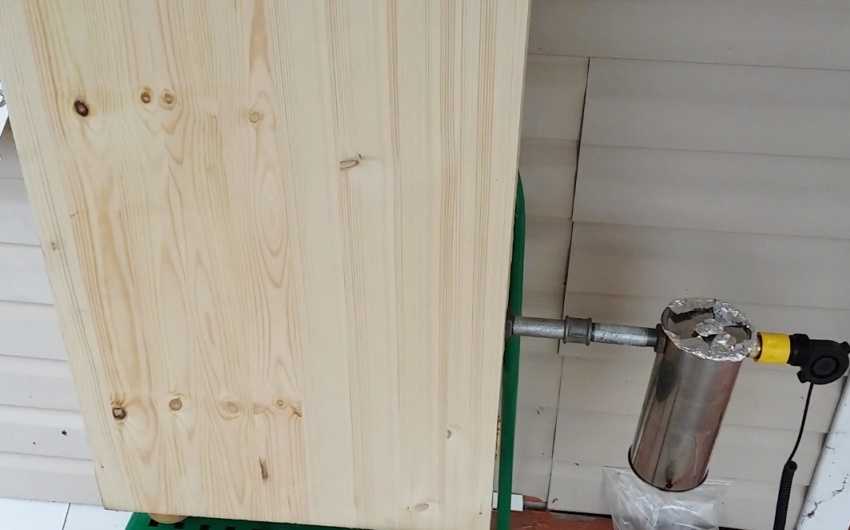

	С включённым компрессором дымогенератор станет сразу давать ароматный дым.
	Если вы пока не обзавелись коптильной камерой, используйте простую картонную коробку. В ней на спицах можно развесить продукты. Не забудьте сделать в коробку небольшое отверстие для выхода дыма. Таким образом, у вас получилась простая коптильня холодного копчения с дымогенератором, сделанная своими руками из подручных материалов.

Схематические чертежи и рабочий инструмент

Процедуру сборки получится сделать проще, если детально рассмотреть чертежи образователя дыма. В схеме нужно отобразить корпус аппарата формой круга или квадрата.

Длительность использования прибора обуславливается выбором сырья для корпуса, для этого можно взять нержавеющую либо оцинкованную сталь. Для стенок прибора устраивается хорошая герметизация.

Если сделать наоборот, дым начнёт выходить в окружающий воздух

В схему важно включить эжектор с габаритами, ко всему нужен компрессор. Для устроения своими силами агрегата по выработке дыма, нужны будут следующие материалы и инструментарий:

• труба стальная, d – 10 см;
• пластмассовый гофр – длиной не больше 3 м., или можно взять металлорукав;
• компактный компрессор, подходит для аквариума;
• кусок металлической трубы, расстоянием 40 см, d – 2,5-4 см;
• стыковка для фитинга, обладающая диаметром, сходным с дымовым каналом;
• пускатель и электрические провода;
• термометр.

Для работы следует подготовить инструментарий: сварочный агрегат, болгарка. Хорошо обладать навыками работы с этим инструментарием, чтобы в ходе процедур по сборке образователя дыма не вышло травмирования и, чтобы выполнить всё как надо и тщательно.

Распространенные вопросы и ответы на них

Насколько герметичными должны быть резервуары для тления и копчения?

Настолько, чтобы большая часть дыма доходил до обрабатываемого продукта и как можно дольше задерживалась там. При этом в камеру горения должен поступать кислород – ровно в том объеме, чтобы происходило тление, но не возникало возгорание. Каких-то универсальных рецептов тут нет, особенно в случае с самодельным дымогенератором из подручных материалов. Все определяется на глаз или опытным путем.

У меня нет аквариумного компрессора. Можно без него обойтись?

Да. Есть другой вариант нагнетателя воздуха, полностью самодельный. Для него потребуются пластиковая бутылка и компьютерный кулер соответствующего диаметра. Бутылку разрезаем пополам и крепим в ней проволокой кулер так, чтобы он направлял воздух к горлышку. На последнем фиксируем вход патрубка. Кулер подключаем к двенадцативольтовому блоку питания в соответствии с полярностью. Эффективность у такой самоделки ниже, чем у компрессора. Но свои функции она все равно успешно выполняет.

Меня заинтересовал вариант с огнетушителем. Можно ли чем-то заменить сам огнетушитель?

На самом деле для этого дымогенератора подойдет любой отрезок трубы диаметром 30 – 40 см. Единственное отличие процесса сборки будет в том, что для дна придется вырезать второй круг из листового металла. В остальном все то же самое.
