2 способа сделать дорогое приспособление kreg jig своими руками меньше чем за час

Четвертый этап

Верхнюю часть бруска отрезаем, это необходимо, чтобы зажимать струбцины.

Выступающие части трубок отрезаем болгаркой, но будьте осторожны, чтобы не повредить деталь и себя. Для данного соединения необходимо ступенчатое сверло, его вы также можете приобрести в строительном магазине или возможно у вас завалялось такое сверло дома. Болгаркой выпиливаем необходимую ступень на нем. Все наш кондуктор готов.

Осталось только отшлифовать его и покрасить краской по дереву.

При выполнении данной самоделки соблюдайте технику безопасности. Тем более что вы работаете с колющими и режущими предметами. Также при работе надевайте респиратор, иначе мелкая металлическая стружка и опилки могут попасть в дыхательные пути. Глаза всегда должны быть защищены, не забудьте надеть очки. Их после работы следует промыть, просушить и убрать в свой чехол, дабы избежать царапин.

Подготовка деталей

Точность размеров, контроль прямоугольности. Если изделие или его часть имеет прямые углы (например, корпус или фасадная рама), распилы под прямым углом гарантируют прямоугольность сборки. Прежде чем опилить летали до окончательной длины, установите пильный диск точно под углом 90° к столу и убедитесь, что поперечный (угловой) упор также настроен на угол 90° относительно диска. Даже небольшое отклонение приведет к появлению зазоров на стыках или перекосам. Если вы используете торцовочную пилу, ее также следует точно настроить.

Тщательно планируйте работу и работайте но плану. Когда все детали выпилены, но в них еще нет отверстий, расположите их в требуемом порядке, а затем поставьте метки на задней стороне, как показано на фото внизу. Не забудьте также сделать другие метки, например для выравнивания средних перекладин относительно стоек. Затем можно приступать к сверлению косых отверстий на размеченных гранях, чтобы не сделать их случайно на лицевой стороне.

Учитывайте направление волокон. Желая обеспечить максимальную прочность, располагайте отверстия в деталях так, чтобы шурупы входили в смежную деталь поперек волокон. Избегайте вворачивать их в торец, как показано на фото внизу.

Шурупы, ввернутые в торец, не сделают соединение прочным. Сверлите косые отверстия в перекладинах, чтобы ввернуть шурупы в кромки стоек поперек волокон.

Что представляет из себя столярное соединение на шпонках?

Надёжный и простой в использовании кондуктор вам лучше приобрести в магазине. Вам понадобится набор шпонок и, как и в случае соединения на косых шурупах, только ваша дрель. Шпонки для столярного соединения отличаются от штырей, которые продают в строительных магазинах. Шпонки для соединения имеют специальную резьбу, чтобы клей не скапливался на дне отверстия. Таким образом обеспечивается большая площадь склеиваемой поверхности, что даёт хорошее механическое сцепление.

В отличие от способа на косых шурупах, столярное соединение на шпонках обеспечивает точное центрирование элементов. Другим отличием является то, что оба элемента выглядят одинаково, и на лицевой стороне не видно крепёжных деталей. Это несомненный плюс данного соединения, поскольку обе части могут оставаться видны.

Соединение шипом в гнездо

Соединения шипом в гнездо, или просто шиповые соединения, используются, когда две детали соединяются углом или при пересечении. Это, вероятно, самое прочное из всех рамных соединений в столярно-плотничном деле, и оно используется при изготовлении дверей, оконных переплетов и мебели.

Типы соединений шипом в гнездо

К двум основным видам шиповых соединений относятся обычное соединение шипом в гнездо и соединение ступенчатым шипом в гнездо (вполупотемок). Шип и гнездо составляют примерно две трети ширины материала. Расширение гнезда делается с одной стороны паза (полупотемок), и в него вставляется ступенька шипа с его соответствующей стороны. Полупотемок помогает предупредить выворачивание шипа из гнезда.

Обычное соединение шипом в гнездо

1. Определите положение соединения на обеих деталях и сделайте разметку на всех сторонах материала. Разметка показывает ширину пересекающей детали. Шип будет на торце перекладины, а гнездо пройдет через стойку. Шип должен иметь небольшой припуск по длине для дальнейшей зачистки соединения.

2. Подберите стамеску максимально близкую по размеру к трети толщины материала. Установите рейсмус по размеру стамески и разметьте гнездо в средней части стойки между ранее нанесенными линиями разметки. Работайте от лицевой стороны. При желании можно установить раствор рейсмуса на треть толщины материала и работать им с обеих сторон.

З. Таким же образом разметьте шип на торце и обеих сторонах до разметки заплечиков на перекладине.

4. Зажмите в тисках вспомогательную опору в виде деревянного обрезка достаточно высоко, чтобы можно было прикрепить к нему стойку, повернутую «на ребро». Закрепите на опоре стойку, расположив струбцину рядом с разметкой гнезда.

5. Вырежьте стамеской гнездо, сделав припуск внутрь примерно на 3 мм от каждого ее конца, чтобы не повредить края при выборке отхода. Держите стамеску ровно, сохраняя параллельность
ее кромки плоскости стойки. Первый рез сделайте строго вертикально, расположив скос заточки в сторону середины гнезда. Повторите с другого конца.

6. Сделайте несколько промежуточных резов, держа стамеску под небольшим углом и скосом заточки вниз. Выберите отход, действуя стамеской как рычагом. Углубившись на 5 мм, сделайте еще резы и выберите отход. Продолжайте примерно до половины толщины. Переверните деталь и работайте таким же образом с другой стороны.

7. После удаления основной части отхода зачистите гнездо и срежьте оставленный ранее припуск до линий разметки с каждой стороны.

8. Прорежьте вдоль волокон шип, ведя ножовку с обушком по линии разметки со стороны отхода, и вырежьте заплечики.

9. Проверьте пригонку и при необходимости подправьте. Заплечики шипа должны аккуратно примыкать к стойке, соединение должно быть перпендикулярным и не иметь люфта.

10. Для закрепления можно вставить клинья с обеих сторон шипа. Зазор для этого делается в гнезде. Работая стамеской с наружной стороны гнезда, расширьте примерно две трети глубины с уклоном 1 :8. Клинья делаются с таким же уклоном.

11. Нанесите клей и плотно сожмите. Проверьте прямоугольность. Нанесите клей на клинья и вгоните их на место. Отпилите припуск шипа и удалите излишек клея.

Другие шиповые соединения

Шиповые соединения для оконных переплетов и дверей несколько отличаются от шиповых соединений вполупотемок, хотя техника выполнения такая же. Внутри проходит фальц и/или накладка для стекла или филенки (панели). При выполнении соединения шипом в гнездо на детали с фальцем плоскость шипа делайте на одной линии с кромкой фальца. Один из заплечиков перекладины делается длиннее (на глубину фальца), а второй короче, чтобы не перегораживать фальц.

Шиповые соединения для деталей с накладками имеют заплечик, выполненный с прирезкой, чтобы соответствовать профилю накладки. В качестве альтернативы можно снять накладку с кромки гнезда и сделать скос или прирезку в соответствии с ответной деталью.
Другие разновидности соединений шипом в гнездо:

Боковым шипом — при изготовлении дверей.
Потайным скошенным шипом вполупотемок (со скошенной ступенькой) — чтобы скрыть шип.
Шипом впотемок (ступеньки шипа с двух его сторон) — для относительношироких деталей, таких как нижняя обвязка (брусок) двери.

Все эти соединения могут быть сквозными, а могут быть и глухими, когда торец шипа не будет виден с обратной стороны стойки. Их можно укреплять клиньями или нагелями.

Преимущества

Быстро устанавливаемое сверло: Выгравированная на сверле разметка и стопорная муфта с боковым окошком значительно упрощают подготовку сверла.
Измеритель толщины материала / ключ-шестигранник: Помогает установить правильную глубину сверления, а также используется, как ключ-шестигранник.
Удобное расстояние между глухими отверстиями с разделяемыми направляющими сверла и съемными прокладками-разделителями
Надежное позиционирование с нескользящим основанием и адаптером для струбцины
Эргономичный адаптер для струбцин и нескользящее основание позволяют надежно удерживать приспособление на нужной позиции при каждом сверлении глухих отверстий
Прочная конструкция, пожизненная гарантия на направляющую сверла

Сращивание на ус и соединение с прирезкой

Сращивание на ус соединяет концы деталей, расположенных на одной прямой, а соединение с прирезкой используется, когда надо соединить две профильные детали под углом друг к другу.

Сращивание на ус

При сращивании на ус детали соединяются одинаковыми скосами на торцах таким образом, что одинаковая толщина деталей остается неизменной.

Соединение с прирезкой

Соединение с прирезкой (с подрезкой, с пригонкой) используется, когда надо соединить в углу две детали с профилем, например, два плинтуса или карниза. Если деталь сдвинется в процессе ее крепления, то зазор будет менее заметен, чем при угловом соединении на ус.

1. Закрепите на месте первый плинтус. Придвиньте к нему вплотную второй плинтус, расположенный вдоль стены.

Закрепите первый плинтус на месте и прижмите к нему второй плинтус, выровняв его вдоль стены.

2. Проведите по профильной поверхности закрепленного плинтуса маленьким деревянным бруском с прижатым к нему карандашом. Карандаш оставит на размечаемом плинтусе линию разметки.

Бруском с прижатым к нему карандашом, приставленным острием ко второму плинтусу, проведите по рельефу первого плинтуса, и карандаш разметит пинию отреза.

3. Обрежьте по линии разметки. Проверьте пригонку и при необходимости подправьте.

Сложные профили

Уложите первый плинтус на место и, поместив второй плинтус в стусло, сделайте на нем скос. Линия, образованная профильной стороной и скосом покажет требуемую форму. Обрежьте по этой линии лобзиком.

Cостав комплекта

кондуктор (направляющие) для сверла с торцевыми упорами 2 шт
соединитель кондукторов (разделитель направляющих для сверла)
быстроустанавливаемое сверло со стопорной муфтой
измеритель толщины материала / ключ-шестигранник
отвертка с квадратной головкой длиной 6″ (152 мм)
40 шурупов Kreg для глухих отверстий
футляр для переноски
руководство пользователя

Производство Kreg Tool Company (США).

Kreg (Крег) — производитель инновационного ручного инструмента (сегмент DIY) для зажима, резки, измерения, обработки, сборки деревянных изделий. Крег Помогает мастерам выполнять проекты с большей уверенностью чем когда — либо прежде!

Сборка соединений

Правильный выбор шурупов. Шурупы с крупной резьбой лучше применять для мягких пород, таких как сосна или тополь, а также для хвойной фанеры; мелкая резьба предназначена для твердых порол и березовой фанеры. Длина шурупа определяется толщиной деталей (см. таблицу).

Соединяя царги с крышкой, обеспечьте некоторую свободу для шурупов, чтобы они могли немного смещаться в направляющих отверстиях, когда крышка будет менять свои размеры из-за колебаний влажности. Для этого просверлите косое отверстие-карман, как обычно, затем вверните шуруп в царгу до конца. Выверните его и рассверлите направляющее отверстие, чтобы увеличить его диаметр на 2-3 мм. Наконец прикрепите сборку из ножек и царг к крышке.

Большая часть шурупов для косых отверстий имеет широкую головку с так называемой пресс-шайбой для увеличения площади контакта с дном отверстия. Но выпускаются также шурупы с небольшой цилиндрической головкой, подходящие для неглубоких отверстий, из которых головка с широкой пресс-шайбой будет выступать над поверхностью. Для садовой мебели и построек выбирайте нержавеющие или оцинкованные шурупы. Никогда не применяйте в косых отверстиях обычные шурупы для гипсокартона — они легко ломаются при ввинчивании, а их коническая головка может расколоть дно отверстия.

Не забывайте про клей. Соединения будут довольно прочными, даже если скрепить детали только шурупами, но дополнительное склеивание помогает предотвратить раскрытие стыков из-за сезонных колебаний влажности.

Фиксируйте детали, перед тем как ввернуть шурупы. Сборка соединений производится на ровной плоскости. Если возможно, плотно стяните летали поперек стыка, чтобы они не сдвинулись при вворачивании шурупов. Прижмите их к рабочей поверхности, чтобы выровнять передние стороны. Если одна из деталей должна иметь отступ (платик), подложите снизу подкладку соответствующей толщины. Соединяя детали кромкой к пласти, как при сборке стола, всегда надежно фиксируйте их струбцинами, прежде чем ввернуть шурупы.

Регулируйте усилие затяжки шурупов. Несмотря на то что импульсный шуруповерт очень удобен для работы с обычными шурупами, избегайте пользоваться им при сборке соединений с косыми отверстиями. Так как вы не можете видеть головку шурупа в глубине, высокий крутящий момент способен легко разрушить дно отверстия-кармана. Применяйте обычный аккумуляторный шуруповерт с фрикционной муфтой, регулируя усилие так, чтобы стык плотно сомкнулся, а детали не были повреждены.

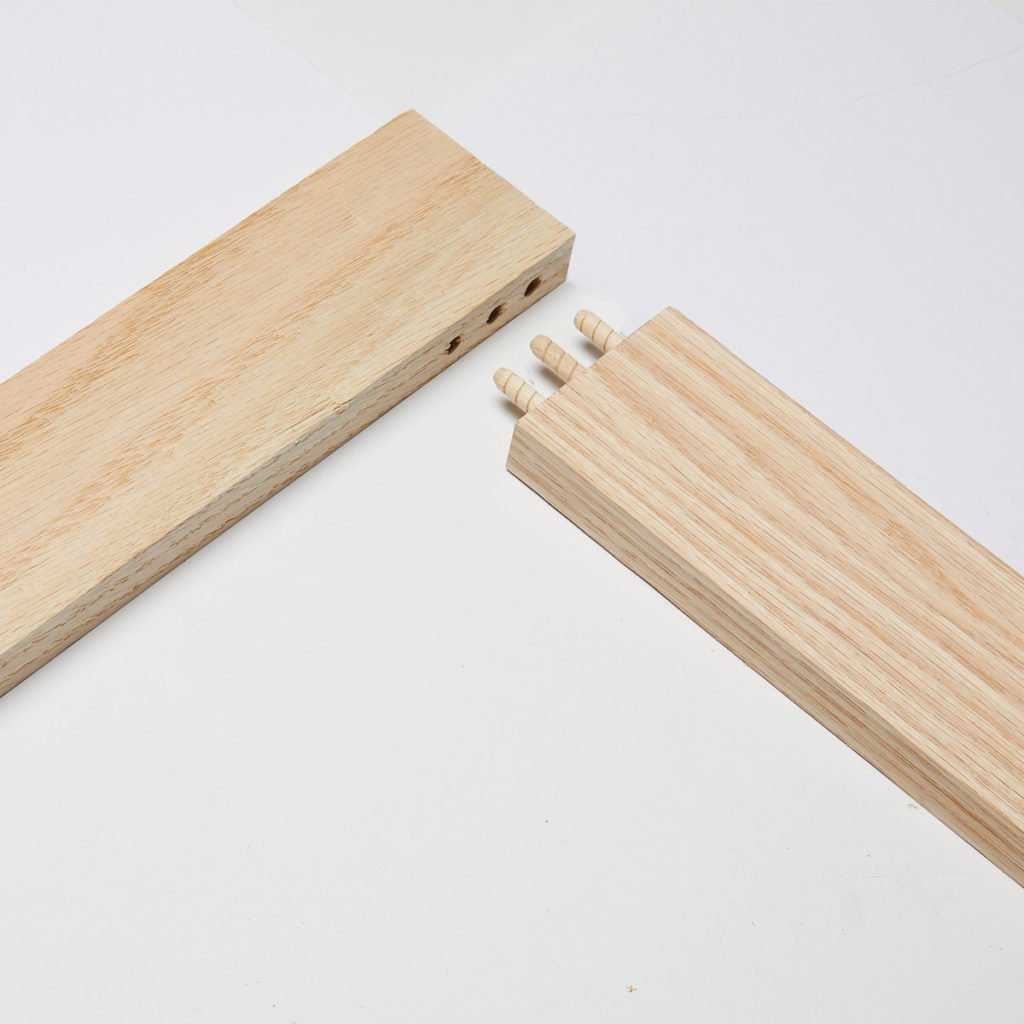

Наггельные / шкантовые соединения

Деревянные нагели — сегодня их все чаще называют шкантами — можно использовать для усиления соединения. Эти вставные круглые шипы увеличивают прочность на сдвиг (срез), а за счет клея надежнее фиксируют сборку. Соединения с нагелями (шкантами) могут использоваться в качестве рамных соединений (мебель), ящичных (шкафы) или для сплачивания/сращивания (панели).

Сборка нагельного соединения

1. Аккуратно вырежьте все компоненты, точно соблюдая размеры. Разметьте положение перекладины на лицевой стороне и чистой кромке стойки.

2. Разметьте центровые линии для нагелей на конце перекладины. Расстояние от каждого конца должно быть не менее половины толщины материала. Для широкой перекладины может потребоваться более двух нагелей.

Разметьте центровые линии для нагелей на торце перекладины и по угольнику перенесите их на стойку.

3. Положите стойку и перекладину лицевой стороной вверх. По угольнику перенесите центровые линии на стойку. Пронумеруйте и пометьте все соединения, если стоек и перекладин больше одной пары.

4. Перенесите эту разметку на чистую кромку стойки и торцы перекладины.

5. От лицевой стороны рейсмусом прочертите риску по центру материала, пересекающую линии разметки. Так будут размечены центры отверстий под нагели.

Рейсмусом прочертите центровую пинию, пересекая пинии разметки, что покажет центры отверстий под нагели.

6. Электродрелью со спиральным сверлом или ручной дрелью с перовым сверлом просверлите Отверстия во всех деталях. Сверло должно иметь центровое острие и подрезатели. Отверстие поперек волокон должно иметь глубину примерно в 2,5 диаметра нагеля, а отверстие в торце — глубину, равную примерно З диаметрам. Для каждого отверстия сделайте припуск 2 мм, на это расстояние нагель не должен доходить до дна.

7. Зенковкой уберите с верха отверстий лишние волокна. Это также облегчит установку нагеля и создаст пространство для клея, закрепляющего соединение.

Нагели

У нагеля должен быть продольный паз (сейчас стандарнтные нагели делают с продольными ребрами), по которому будет удаляться излишек клея при сборке соединения. Если у нагеля нет паза, то плоско сострогайте его с одной стороны, что даст тот же результат. На торцах должна быть фаска для облегчения сборки и предупреждения повреждения нагелем отверстия. И здесь, если у нагелей нет фаски, сделайте ее напильником или зашлифуйте ребра их торцов.

Использование центриков для разметки нагелей

Разметьте и просверлите перекладины. Вставьте в отверстия для нагелей специальные нагельные центрики. Выровняйте перекладину по разметке стойки и сожмите детали вместе. Острия центриков сделают отметки на стойке. Просверлите по ним отверстия. В качестве альтернативы можно сделать из деревянного бруска шаблон, просверлить в нем отверстия, зафиксировать шаблон на детали и через отверстия в нем сверлить отверстия под нагели.

Использование кондуктора для нагельного соединения

Металлический кондуктор для нагельных соединений существенно облегчает разметку и сверление отверстий под нагели. В ящичных соединениях кондуктор можно использовать на торцах, но он не будет действовать на пласти широких панелей.

кондуктор для наггельных соединений

1. Разметьте центровые линии на лицевой стороне материала, в котором должны быть отверстия под нагели. Выберите подходящую направляющую втулку для сверла и вставьте ее в кондуктор.

2. Выровняйте центровочные метки сбоку кондуктора и зафиксируйте подвижную опору направляющей втулки.

3. Установите кондуктор на деталь. Выровняйте центровочную зарубку по центровой линии отверстия под нагель. Затяните.

4. Установите на сверле ограничитель глубины сверления в требуемом месте.

Сплачивание

Для получения более широкой деревянной детали можно с помощью нагелей соединить по кромке две детали одинаковой толщины. Сложите две доски широкими сторонами вместе, точно выровняйте их концы и зажмите эту пару в тиски. На чистой кромке проведите перпендикулярные линии, обозначающие центровые линии каждого нагеля. По середине кромки каждой доски рейсмусом сделайте риски поперек каждой ранее отмеченной центровой линии. Точки пересечения будут центрами отверстий под нагели.

Нагеnьное соединение аккуратное и прочное.

Применение

Приспособление Kreg Pocket-Hole Jig 320 — ПОЛНЫЙ комплект для выполнения соединений на глухих отверстиях при работе с деревом

Входящие в комплект измеритель толщины и быстро устанавливаемое сверло упрощают подготовку к работе, а удобный адаптер для струбцин и нескользящее основание позволяют надежно удерживать приспособление на нужной позиции при каждом сверлении глухих отверстий. Само приспособление вместе с комплектующими хранятся в прочном, компактном футляре, в котором предусмотрено место для хранения шурупов Kreg для глухих отверстий (и в комплект поставки входи 40 образцов таких шурупов).

Универсальное приспособление для работы в помещении, на улице и для выполнения работ по домашнему ремонту. Работает с материалом толщиной от 1/2″ до 1 1/2″ (от 12.7 до 38.1 мм) Не допускающая ошибок установка, с использованием измерителя толщины, упоров и стопорной муфты Разделяемая конструкция — кондуктор для сверления и соединитель могут легко разделяться и соединяться для установки требуемого расстояния между просверливаемыми отверстиями.

Cостав комплекта

кондуктор (направляющие) для сверла с торцевыми упорами 2 шт
соединитель кондукторов (разделитель направляющих для сверла)
быстроустанавливаемое сверло со стопорной муфтой
измеритель толщины материала / ключ-шестигранник
отвертка с квадратной головкой длиной 6″ (152 мм)
40 шурупов Kreg для глухих отверстий
футляр для переноски
руководство пользователя

Производство Kreg Tool Company (США).

Kreg (Крег) — производитель качественного инновационного ручного инструмента в сегменте DIY для зажима, резки, измерения, обработки и сборки изделий из дерева. Приспособления Kreg помогают мастерам и плотникам выполнять проекты быстрее и с большей уверенностью чем когда-либо прежде!

Соединение проводов опрессовкой

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон — это подвижный элемент, производящий местное вдавливание на гильзе, а матрица — фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.

В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

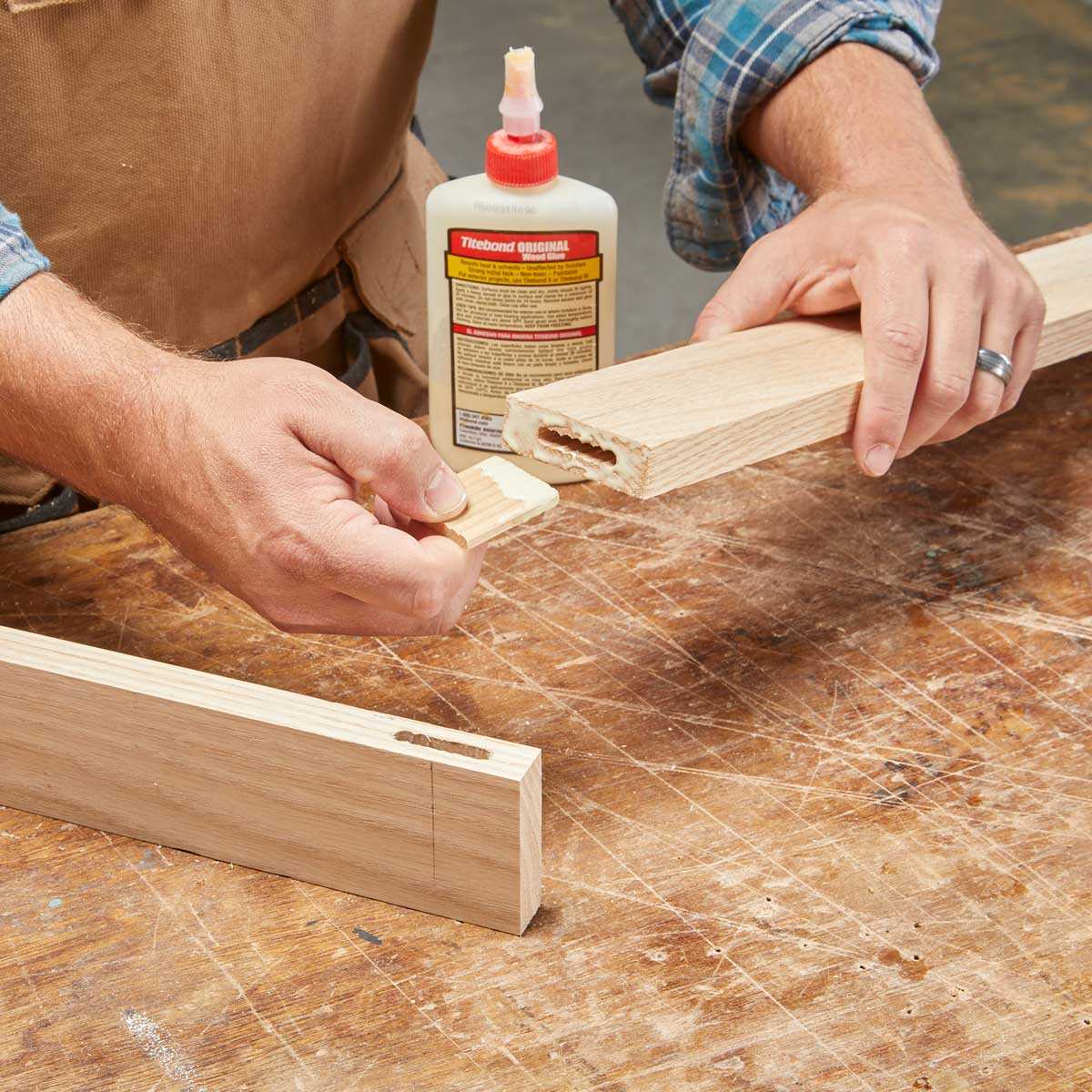

Нанесите клей и вставьте шип. Столярное соединение типа «бидлок» готово!

Нанесите клей на соединяемые элементы и на шип. Соедините элементы и шип, прижмите друг к другу и зафиксируйте струбциной. Дождитесь полного высыхания клея и снимите струбцины.

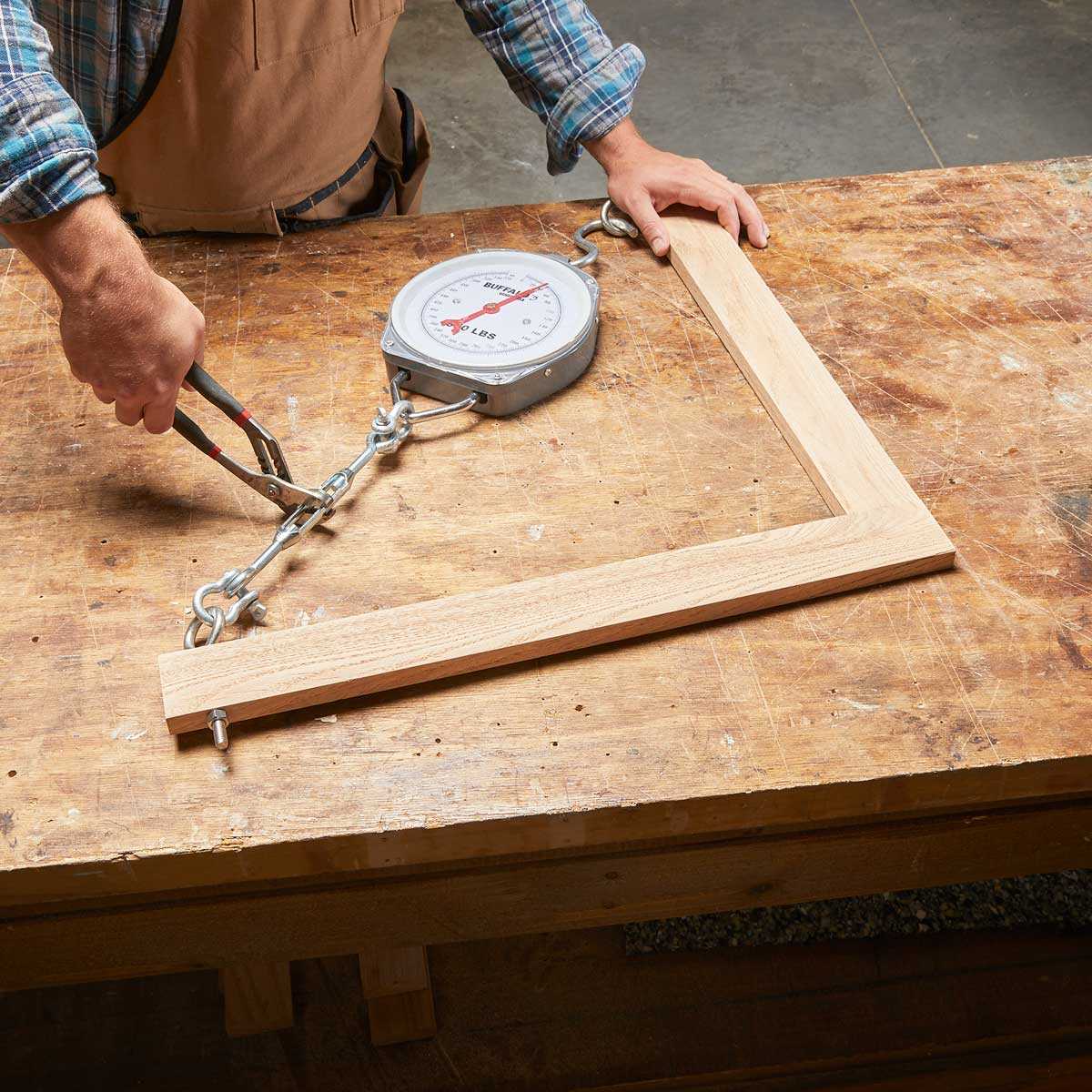

Наилучший результат показало соединение типа «бидлок». Разрушение конструкции, соединённой по данной технологии, произошло при значении около 120 условных единиц нагрузки. Несколько хуже показало себя столярное соединение на косых шурупах – разрушение произошло при нагрузке примерно в 90 условных единиц. Следом идёт соединение на шпонках, которое ломается при нагрузке приблизительно в 80 единиц. Соединение на ламелях ломается при отметке в 60 условных единиц.

При этом лишь в соединении на косых шурупах не произошло разрушения самого столярного соединения. Трещина пошла по дереву, а вот само столярное соединение осталось целым! Соединения на шпонках, ламелях и даже по типу «бидлок» разрушались по одному принципу. Клеевое соединение ослабевало, и элементы разъединялись.

Однако зацикливаться на этих данных не стоит. Каждое столярное соединение, приведённое нами в этом цикле, является достаточно прочным и прекрасно подходит для большинства видов столярных работ. Особой причины осваивать их все нет. Вам вполне будет достаточно одного или двух для решения практической любой задачи.

Статья переведена и доработана с сайта familyhandyman.com

Разъемные соединения: на шурупах, винтах, стяжках, клиньях.

Как правило, все мы привыкли к стандартным соединениям, к примеру, разъемным — шурупами. Но даже эти обычные соединения можно сделать по особому красиво и функционально! Соединения на гвоздях, штифтах и скобах Данный вид соединения используется в основном для крепления или отделочных, декоративных элементов или в каркасном домостроении. Мы не будем здесь рассказывать про «семь секректных способов» работы молотком и показывать «красоту» соединений, выполненных на гвоздях. Но вот на специальных молотках, буквально в двух словах, «остановимся». Шпилечные молотки:

Специальные молотки для рамок и окон. Могут быть с поворотным бойком.

Чрезвычайно популярны стали японские молотки. Ими удобно, как забивать гвозди, так и работать с инструментом, к примеру со стамесками.

Ювелирные молотки:

Пневматические шпилько и гвоздезабивные пистолеты

Сейчас применяются в самых разнообразных сферах: для установк наличников, крепления вагонки, досок и просто фиксации двух заготовок перед склейкой.

Крепление наличников на микрошпильку (0,6 — 0,64 мм) с помощью пневмопистолетов (шпилечников):

Варианты наличников и дверных полотен:

Микрошпильку или отделочный гвоздь (толщиной до 1 мм) также используют при изготовлении шкатулок и всяческих коробок:

Пневмопистолетами, работающими со скобами или отделочным гвоздем, удобно крепить вагонку, штапики и другие деревянные декоративные элементы.

В плотницких работах используются пневмопистолеты с более серьезными гвоздями

Соединения на шурупахПрямое соединение. Данный вид соединений широко распространен

И поэтому мы немного акцентируем внимание на видах шурупов

Типы шляпок шурупов:

Виды резьбы — однозаходная и двухзаходная:

Для ускорения строительно-отделочных работ, в первую очередь по монтажу гипсокартона, применяют шурупы в ленте и шуруповерт для работы с ними :

Косое соединение на шурупах

Данный вид соединений из-за простоты использования приспособления, дающего достаточную точность, последнее время широко стало применятся как домашними мастерами, так и профессионалами. Шурупы могут закрываться шкантами-пробками.

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

Встык;
При помощи шпонки;
Коренной шип;
Теплый угол;
Ласточкин хвост;
В лапу;
В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

В коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

Самый распространенный — ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

Соединение в лапу производится следующим образом:

На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
Второй элемент делается с шипом. Шип расширяется к краю;
При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
Угловое соединение следует укрепить нагелем или использовать шпонку.

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.
