Кузнечный молот из подручных материалов

Молот своими руками

В Интернете можно встретить немало публикаций о том, как сделать кузнечный молот своими руками. Казалось бы, что такое невозможно! Если отбросить эмоции и разобраться, ничего сложного в этом для пытливого мастера нет.

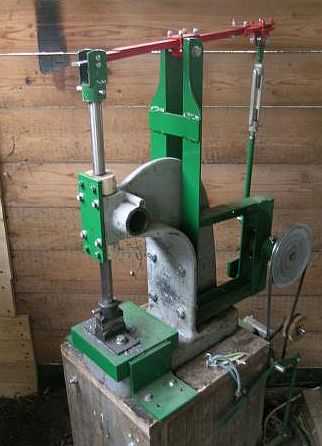

Наиболее доступной моделью кузнечного станка, который умельцы собирают в домашних условиях – рессорный кузнечный молот. Он имеет небольшие размеры и достаточно производителен для масштабов любой мастерской. Привод от мало оборотистого электродвигателя позволяет получить частоту срабатываний станка до 300 ударов в минуту, этот параметр напрямую связан с частотой вращения электродвигателя.

Основные детали рессорного молота:

• кривошипный механизм с приводом от электродвигателя;
• пакет рессор от автомобиля;
• боёк с направляющими;
• Т-образное основание;
• нижняя плита или шабот.

Последовательность сборки самодельного кузнечного станка довольно проста. Сначала к валу электродвигателя с помощью муфты присоединяется вал кривошипно-шатунного механизма. А рессорный пакет, которые может совершать свободные колебания на вертикальных опорах, с помощью рычага соединяется с кривошипом. С помощью шарнира к рессоре прикрепляется боёк и его направляющие регулируются таким образом, чтобы посадка в отверстии шарнира имела зазор не меньше полутора миллиметров. Остаётся лишь проверить, как будет действовать кривошип и в случае необходимости снизить амплитуду свободных колебаний бойка, ужесточив крепление рессоры на опорах.

Модель достаточно проста в сборке, исходными материалами для неё служит чуть ли не обычный металлолом. Лишь электродвигатель представляет деталь молота, имеющую нарицательную стоимость. При изготовлении самодельного кузнечного молота нужно исходить из тех задач, которые с его помощью будут решаться в мастерской.

Многие специалисты считают, что намного надёжнее, чем делать молот своими руками, купить б/у кузнечный молот. Проверить его работоспособность можно по договорённости с продавцом, а возможности промышленной модели всегда значительно превосходят аналогичные параметры самодельных образцов. Что ж, каждому своё. Во всяком случае, за покупку бывшего в употреблении станка придётся заплатить деньги, а всё, сделанное своими руками, финансовых расходов не требует.

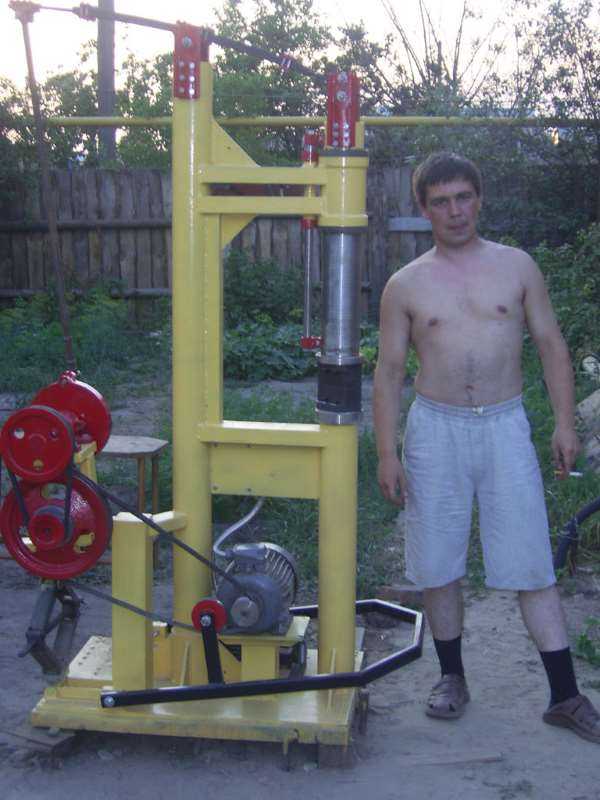

Электрический молот для кузнечных работ

Список материалов:

– автомобильная пружина подвески; – рулевые тяги; – колесо с диском и шиной R14; – две колесные ступицы ВАЗ; – швеллер, уголок, листовое железо, профильные трубы; – двигатель мощностью 1.5 кВт (1500 об./мин); – болты, гайки, шайбы; – кусок рельсы.

Процесс изготовления самоделки:

Шаг первый. Основная стойка

Изготовление самоделки начнем с основной стойки, она представляет собой конструкцию в виде буквы «Г». Сделано все путем сваривания швеллера. Само собой, проварено все должно быть очень надежно, так как на эту часть приходятся немалые нагрузки.

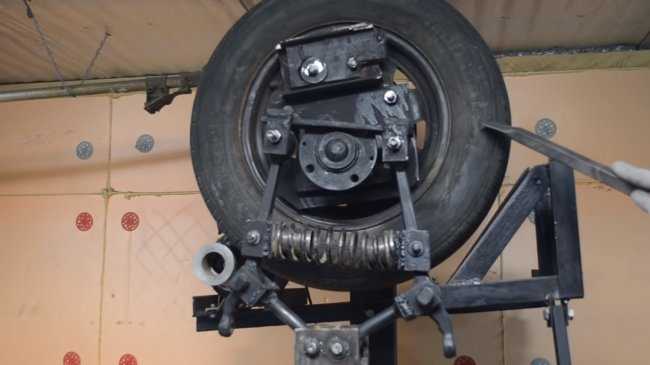

На этой стойке находится ось, на которую устанавливается автомобильное колесо. В качестве оси автор по логике вещей использует колесную ступицу от ВАЗа. Делаем под ступицу крепеж из листового железа и привариваем на свое место. Надежно крепим ступицу болтами с гайками, и после этого можно установить автомобильное колесо.

Шаг второй. Рама для двигателя

Далее делаем раму для двигателя, эта конструкция собирается из уголка. Рама крепится к основной стойке шарнирно, в итоге двигатель может отдаляться или приближаться к колесу. Благодаря такой конструкции мы получаем возможность управления сцеплением ведущего колеса с ведомым (автомобильным колесом). Это очень удобно, не нужно постоянно включать и выключать двигатель, причем под нагрузкой. Двигатель работает постоянно, а мы лишь нажимаем на педаль, управляя сцеплением.

В качестве шарнира используем трубку и стальной стержень, люфты должны быть минимальными. Что касается двигателя, то с его вала снимаем шкив, сюда нужно установить ведущее колесо. Заказать такое можно у токаря, для простоты изготовления деталь можно выточить из алюминия.

Монтаж и установка молота

Точность работы молота во многом зависят от правильной его установки (рис. Установочный чертеж

). Глубина заложения фундамента зависит от качества грунта, уровня грунтовых вод и других местных условий.

Детали фундамента заводом не поставляются.

Прокладка под шабот изготавливается из строганных брусьев высушенного дерева твердых пород (бук, дуб). Установка шабота на прокладку производится по уровню. Отклонение от горизонтальности опорной плоскости паза в подушке не должен превышать 0,2 мм на длине 1000 мм.

После установки шабота на слой брусьев и выверки бойков, по контуру основания шабота укладываются брусья по 2 шт. с каждой стороны. Для виброизоляции, между шаботом и стенками ямы засыпаются инертные материалы (шлак и т.д.).

Молот выставляется по шаботу так, чтобы отклонение бабы от вертикального положения было не более 2 мм на длине 1000 мм и не плотность прилегания рабочих плоскостей бойков при соприкосновении не превышало 0,2 мм на 300 мм длины и ширины бойка.

Шабот необходимо установить так, чтобы кольцевая риска на бабе была выше нижнего торца буксы на 5-10 мм. После приработки в результате осадки шабота кольцевая риска должна совпасть с нижней кромкой буксы, что соответствует нормальному взаимному расположению шабота и бабы. В дальнейшем надо строго следить за правильным положением кольцевой риски.

После заливки колодцев фундаментных болтов и затвердения бетонного раствора, забить встречные дубовые клинья между станиной и шаботом (уклон клиньев равен 2°), следует еще раз проверить установку бойков и затем окончательно затянуть гайки анкерных болтов.

Основные детали фундамента (Наименование/ Материал, ГОСТ/ Количество):

Брусья 130х130х780 Дуб (бук), ГОСТ 8486-66. 6 шт Брусья 40х40х740. Дуб (бук), ГОСТ 8486-66. 4 шт Клинья 30х80х280. Дуб, ГОСТ 8486-66. 52-62 шт Трубы d (ø) 125х1300. ГОСТ3262-75. 6 шт Болты М30х1380. Сталь 35, ГОСТ 1050-74. 6 шт Болты М20х450. Сталь 35, ГОСТ 1050-74. 4 шт Гайки М30-6Н.56.05. ГОСТ 5927-70. 12 шт Шайбы 10х80х100. Сталь Ст.3, ГОСТ 380-71. 6 шт Шайбы 90х10. Сталь Ст.3, ГОСТ 380-71. 6 шт Гайки М20-6Н.56.05. Гост 5927-70. 4 шт Шайбы 20. Гост 11371-68. 4 шт

Установочный чертеж

Виды молотов

Продольный разрез молота МА4132.

По типу вещества, применяемого в компрессорном цилиндре, различают следующие ковочные молоты:

• паровоздушные агрегаты работают за счет пара или атмосферного воздуха;
• гидравлические и гидростатические модели используют силу жидкости под давлением;
• бензиновые молоты функционируют по принципу ДВС;
• газовые используют сжиженный газ;
• молоты электромагнитного типа для ковки используют энергии электрических и магнитных полей;
• механические молоты запускаются физическим усилием мастера, используются мало в сравнении с иными моделями подобного оборудования;
• рессорно-пружинные модели работают за счет того, что рессора ускоряет падение поршня вниз;
• пневматические используют силу газа под давлением в процессе функционирования.

Отдельно стоит отметить кузнечный пневмомолот с пневмоцилиндром. Такое строение избавляет мастера от необходимости применять дополнительные источники энергии и утяжелять конструкцию. При ударе кузнечного молота по заготовке ее форма меняется согласно запланированной рабочей схеме.

Механический

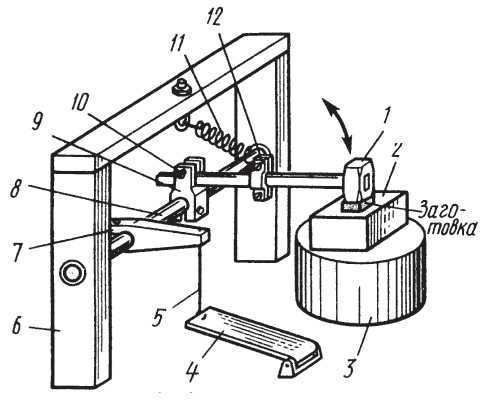

Механический кузнечный молот представляет собой старое по принципу функционирования устройство, разработанное и применяемое на практике еще несколько веков назад.

Основой его конструкции является механизм, подающий усилие от мускулов человека на молот. И только спустя многие годы были сконструированы первые модели с приводами на силе воды и пара.

Основная рабочая часть механического молота сконструирована из рычага с молотом с одной стороны и массивным противовесом с другой. Его устанавливают на вал, способный качаться под воздействием на педаль или рычаг.

Механические молоты имеют ручной способ управления, поэтому такие модели можно изготовить своими силами.

Однако стоит помнить, что КПД такого оборудования в сравнении с более современными моделями довольно низкое. А габариты механики при этом довольно внушительны, что не позволяет использовать их в крохотных кузницах.

Пневматический

Молот ковочный пневматического типа причисляют к оборудованию для ковки, которое способно выполнить большой перечень операций, и в том числе скручивание, разрезание и формовку металлозаготовок.

Конструкция данного агрегата дополняется масляным насосом, смазывающим рабочие цилиндры специальным составом, а шабот ковочного пневмомолота придает ему максимальную устойчивость.

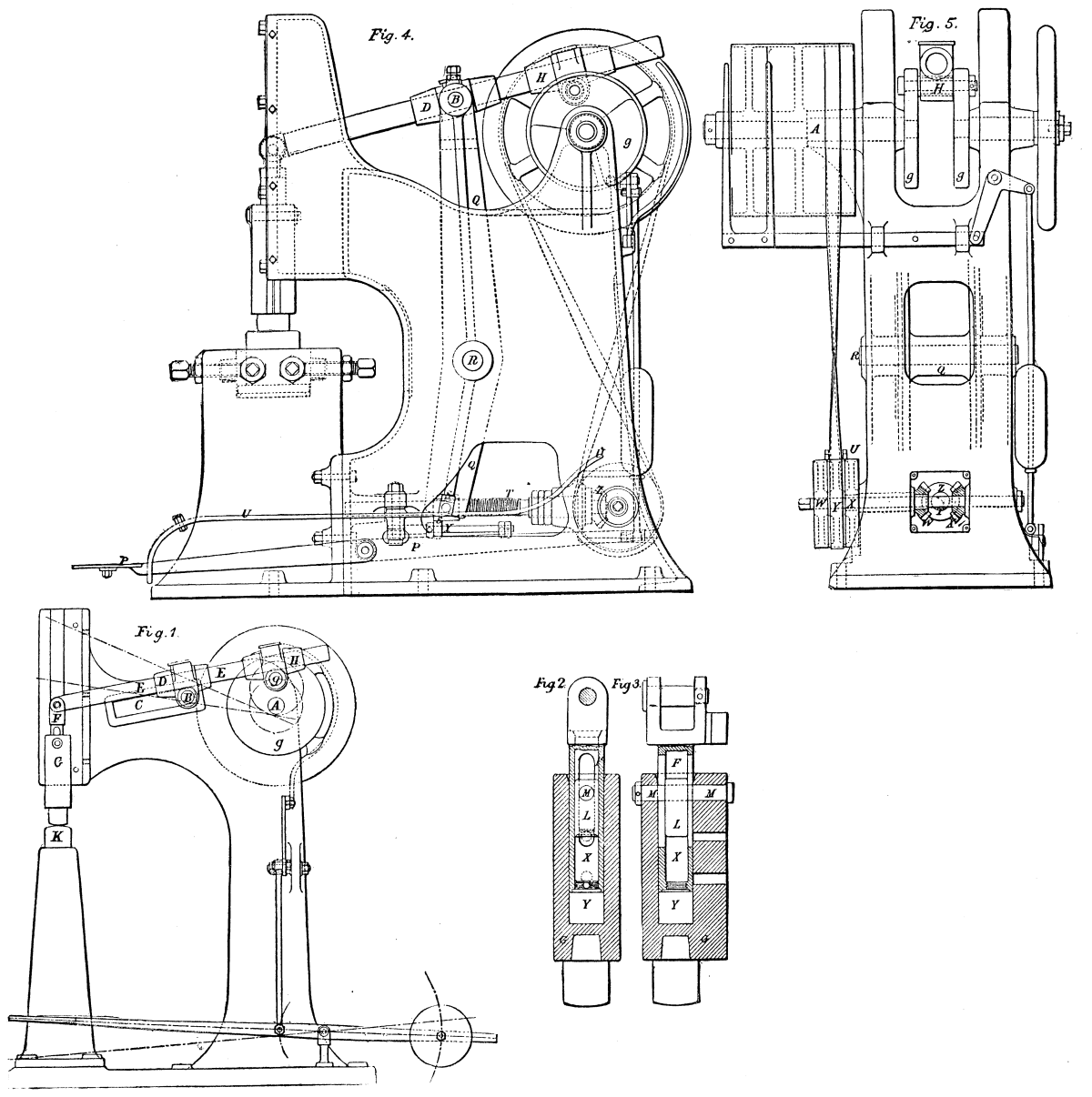

Чертеж пневматического молота.

Молоты устанавливаются в единичном количестве и снабжаются индивидуальной компрессорной установкой. Они не отличаются большой массой падающих частей, потому могут применяться для ковки малых по размеру изделий.

Зачастую, пневмомолот оснащается С-образной станиной, скрепляющейся для жесткости посредством боковых стоек. Штамповочная зона пневматического молота открыта с трех сторон, что значительно упрощает его обслуживание.

Молот пневматический кузнечный управляется с помощью ручного рычага или педали и может применяться в двух направлениях:

• для выполнения ковки художественного типа подойдут агрегаты, масса которых не превышает 75 кг;
• в производстве: МПЧ 150-2000 кг.

Достоинства оборудования такого типа заключаются в следующем:

• энергоемкость;
• высокая чувствительность при регулировке рабочих режимов;
• простое управление;
• долгий срок службы.

Недостатки пневматических молотов ‒ приличные габариты, существенный вес, сложность транспортировки.

https://www.youtube.com/watch?v=mq8UQp9oc04

Классификация и виды

В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:

1. Паровоздушный молот, который использует энергию перегретого пара.
2. Пневматический молот, энергоносителем у которого выступает сжатый воздух.
3. Гидравлический молот, деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
4. Гидровинтовой молот, где, наряду с энергией жидкости применяется и механическая энергия.
5. Механический молот, для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.

Гидравлический молот Паровоздушный молот

Пневматический молот

Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.

Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.

Устройство механизма кузнечного молота

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Установка инструмента

Необходимо уделить должное внимание надежной установке кузнечного молота

Это не менее важно, чем его изготовление. Бетонное основание под ним должно быть очень прочным и надежным, так как сила удара падающей части довольно высока. Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс

Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс

Бетонное основание под ним должно быть очень прочным и надежным, так как сила удара падающей части довольно высока. Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс.

Кузнечный молот устанавливается на собственный фундамент. Его необходимо армировать горизонтальной сеткой. Правильная установка — это залог неподвижности инструмента, а неподвижность, в свою очередь, обеспечивает его точную работу и безопасность мастера, который будет с ним работать.

Не стоит экономить на бетоне. Лучше переплатить за более высокую марку, чем пострадать от падения молота или снизить качество работы инструмента из-за подвижности и неустойчивости.

https:///www.youtube.com/watch?v=yXy4R-Udz0U

Вы можете самостоятельно изготовить и другие приспособления, необходимые в работе кузнеца: кузнечный горн, наковальню и даже станки для холодной ковки. На начальном этапе предприятия изготовление всех приспособлений собственноручно позволит вам значительно сэкономить, так как стоимость промышленного оборудования для кузницы очень высока.

РуководствоПравить

Ангрима можно найти в уединенном месте к востоку от Портала Окраин Чертополоха.

1. Сделка с Дунканом. Вы можете либо поговорить с Ангримом о передаче Молота Менгира или убить и забрать его. В любом случае, доставьте кузнечный молот Дункану в лагерь беженцев, как только получите его. Дункан согласится присоединиться к вам в Перекрёстке Дьявола, когда его работа в лагере беженцев будет закончена. Возвращайтесь в тюрьму и поговорите с Дунканом о вознаграждении.
2. Сделка с Ангримом . Вы можете пригласить его обратно в Перекрёсток Дьявола. Откройте для него портал в Перекрёсток, он откроет магазин внутри тюрьмы.

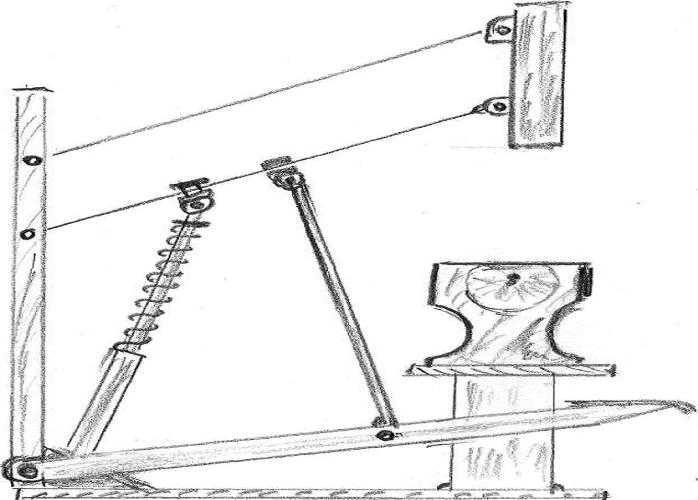

Механический молот своими руками

Изготовить самодельный молот для ковки можно в несколько этапов:

• Подготовка фундамента под установку.
• Создание рамы станка.
• Сборка механизма.
• Монтаж устройства.

Но прежде, чем приступить к изготовлению всей конструкции, нужно определиться с размерами такого оборудования, что в дальнейшем определит его вес и возможности. Примеры устройств показаны на схеме.

Проще всего сделать кузнечный механический молот, показанный в варианте «А» с горизонтальным расположением, он будет более устойчивым.

Фундамент

Сделав чертеж будущего устройства, приступают к подготовке фундамента. Он нужен для нормальной работы во избежание опрокидывания молота и гашения силы удара.

В месте установки копается яма нужных размеров. На дно засыпают песок и щебень, который поливают и утрамбовывают. Сверху монтируют армирующий каркас из арматуры 12-14 мм, обязательно с перевязкой с шагом в 250-300 мм.

Бетон готовят в пропорции 1:2:3 (цемент марка м400, щебень фракция 10-20, и песок).

Заливку стоит производить за один раз, постоянно стараясь уплотнить массу во избежание пустот внутри.

По завершению в незастывший бетон можно установить анкерные болты, на которые потом будет дополнительно крепится установка.

Материал рамы выбирают в зависимости от параметров установки и габаритов обрабатываемых деталей. Подойдет либо профильная труба, либо швеллер. Также можно использовать другой удобный металлопрокат.

Сборка рамы осуществляется сварочным способом. Обязательно устанавливаются дополнительные распорки и поперечные балки.

Механизм

Основная работающая часть — рычаг с бойком и противовесом может быть монолитной или же сборной. Металл должен быть сплошным (не труба), иначе под весом постепенно штанга деформируется. Такой рычаг можно «набрать» с полос, сваривая их между собой.

Боек нужно изготовить из стали инструментальных марок и, желательно, его закалить для большей прочности. Его к рычагу нужно приварить.

Для противовеса подойдет любой тяжелый металл или другой материал.

Вал, на котором будет вращаться молот, также лучше изготовить из полнотелого отрезка стали. Сам рычаг с молотом фиксируют на оси, используя поперечные шпильки. Вал в раме должен свободно вращаться, поэтому концы лучше всего оснастить соответствующими подшипниками.

Педаль привода и передачу можно сварить с обычной профильной трубы по требуемому размеру. Причем сам рычаг управления должен свободно двигаться. Для этого также подойдут подшипники или просто обрезки трубы, в которые монтируют вал с педалью.

Этапы сборки молота

Изначально нужно собрать и установить на фундамент раму устройства. Нижние салазки крепят на анкерные болты с гайками. К ним сваркой приваривают остальные направляющие и перемычки.

В стойки вставляется вал, на который фиксируется рычаг с молотом.

Так же осуществляется и сборка привода с педалью или рычагом.

Саму наковальню можно изготовит с обрезка рельса, двутавра или швеллера. Однако, желательно, чтобы лицевая часть была закаленной.

После окончательной сборки и испытаний конструкцию нужно покрасить.

А что Вы можете добавить к этому материалу из личного опыта изготовления таких устройств для ковки металла? Какие конструкции использовали у себя, поделитесь идеями в блоке комментариев к этой статье.

Полностью скопировать схему ковочного молота двойного действия в домашних условиях практически невозможно. Но чертежи механического молота простого действия, даже с эл. приводом, несложны, а потому вполне доступны для практического воплощения домашним мастером.

Отдельные модели молотов

Конструкции современных ковочных станков не являются копиями перечисленных ранее видов и по принципам действия они сильно отличаются от классических схем. Часто теперь гидравлические молоты имеют элементы пневматики, а в пневматических встречаются гидравлические узлы. Чисто механические молоты в промышленном производстве понемножку уходят в прошлое. Производители конфигурируют свои изделия по соображениям экономии энергии, удобства в работе и, конечно, повышения производительности.

Разберёмся с отдельными моделями современных кузнечных станков, поставляемых на российский рынок как отечественными, так и зарубежными компаниями.

Модель МА-4127

Незаменимым в художественной ковке можно смело назвать молот МА-4127 пневматического действия, имеющий МПЧ (массу падающей части) 50 кг. Этот станок производится компанией ПромСтройМаш, специализирующейся на металлорежущих и кузнечных ковочных станках. Предназначением МА-4127 являются такие работы в кузнечном цехе, как горячая рубка стальных заготовок, гибка и протяжка, пробивка в них отверстий. Молот имеет цельнолитую чугунную станину, изготовленную методом фасонного литья, на которой смонтированы все его основные узлы и механизмы. Такая компоновка станка успешно позволяет осуществлять им все требуемые технологические и энергетические функции. Управление молота комбинированного типа – ручное с помощью рукоятки и педальное для действий ногой. Это расширяет технологические возможности станка и является удобством в работе кузнеца.

Инструкция по сборке кузнечного молота

К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.

Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.

Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.

Наковальню для кузнечного молота можно сделать также из полосовой стали.

Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины. Затем на нее укладывают и приваривают заготовки.

Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.

Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.

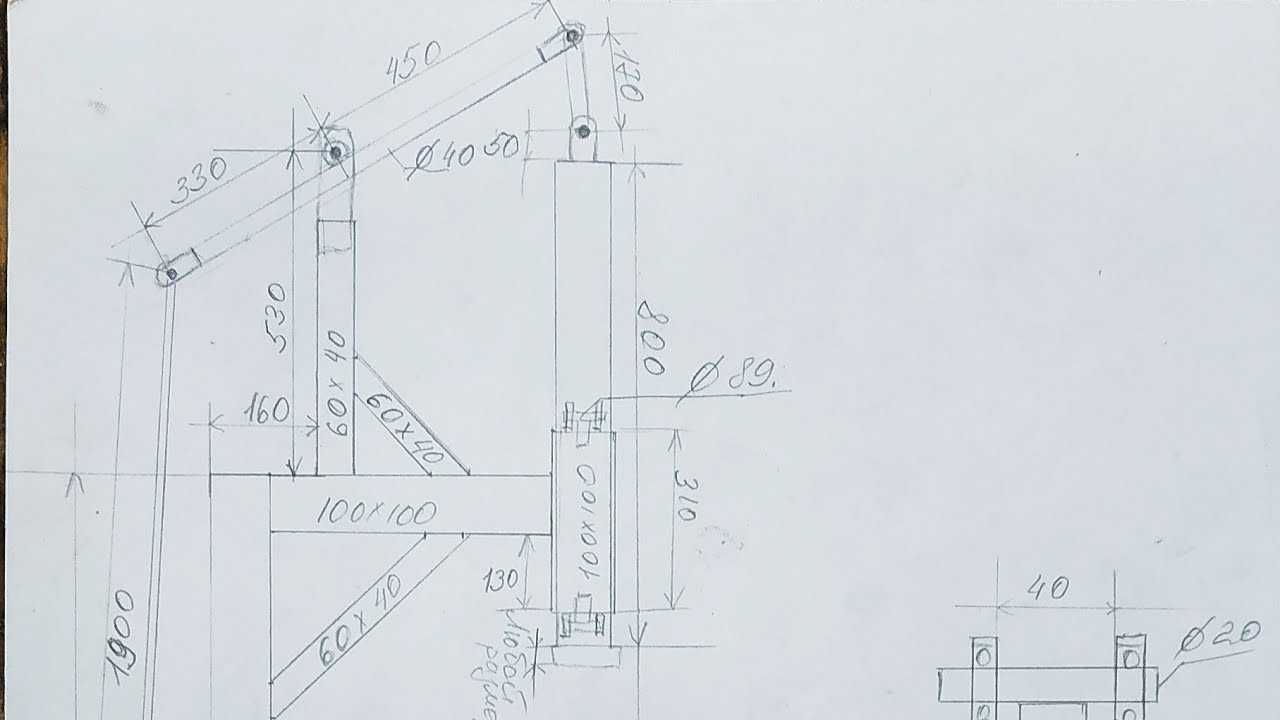

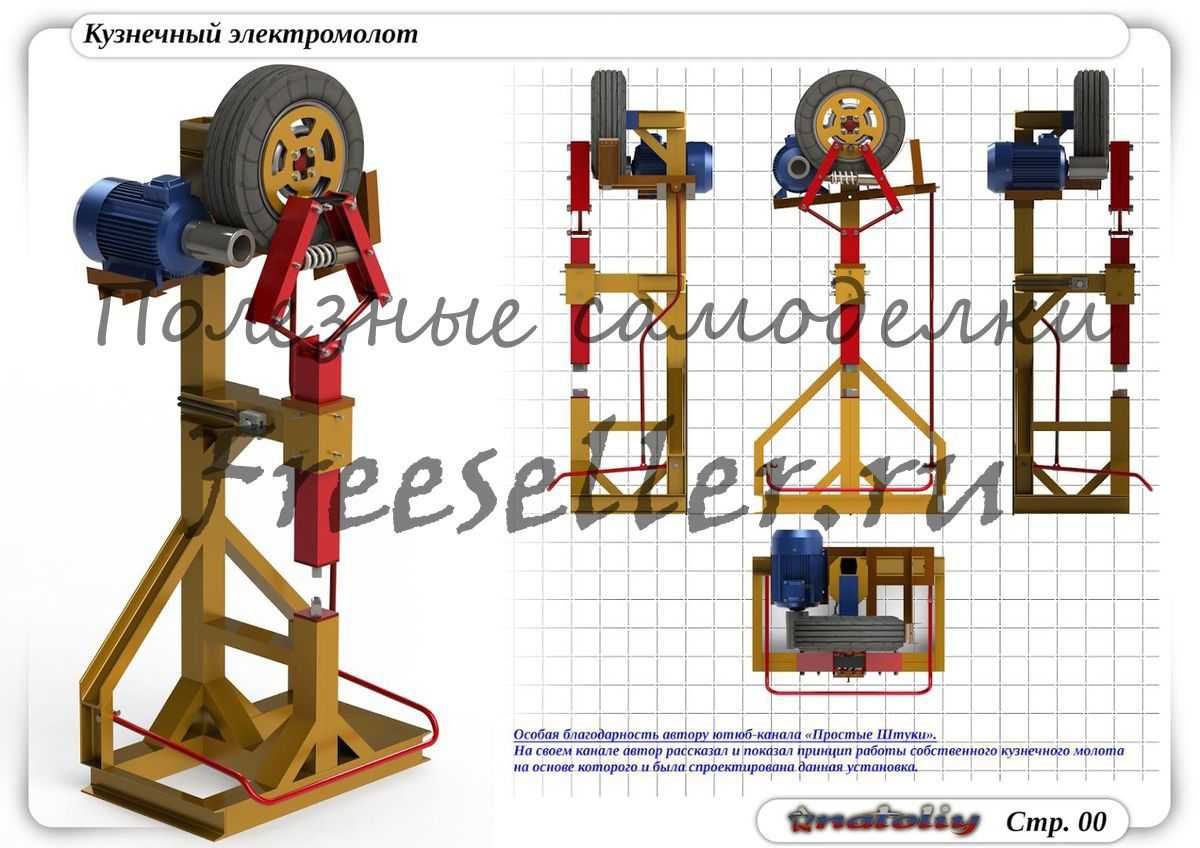

Кузнечный электромолот своими руками. Подробные чертежи и описание для самостоятенльного изготовления.

Рама молота

Рама молота сваривается из швеллера 100*50мм.

Длины и количество необходимых заготовок:

2000- мм — 2шт.

900 мм-4 шт.

600 мм- 2шт.

500 мм — 2 шт.

400 мм- 3 шт.

375 мм -2 шт.

Прежде чем приварить упор под ступицу на место, необходимо сварить и установить конструкцию показанную на рис. 4.

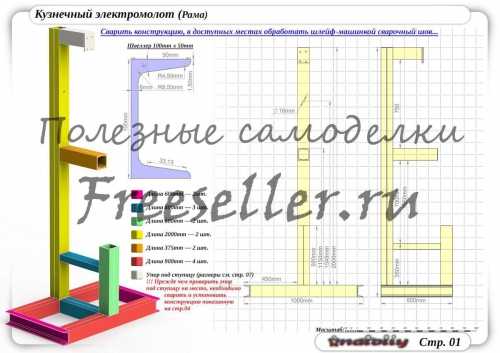

Рис. 1 Рама кузнечного электромолота.

После сварки конструкции рамы, сварные места в доступных местах с помощью шлифмашинки.

Рис. 2. Рама молота с добавлением укосов.

Основные элементы станка

1) Направляющая

. Сварить из четырёх пластин деталь 150х150х200мм. к низу детали приварить дно направляющей (дно делается по аналогии с крышкой уголка 25х25 мм).

2) Молот

— два уголка 100х50 мм длинной 700 мм сварить между собой предварительно сделав вырезы и отверстия по размерам на схеме.

3) Наковальня

— приварить наковальню ко дну молота и раме (см. рис. 3)

4) Дюралевая пластина

(настройка) — во внутрь вставить 4 пластины. Болтами настроить (отрегулировать) направление молота (при регулировке молот не должен болтаться со стороны в строну, и не должен быть зажатым) . После регулировки гайками зафиксировать положение болтов.

5) Крышка направляющей
— из четырех заготовок уголка 25х25 мм сварить рамку и зафиксировать в верхней части направляющей.

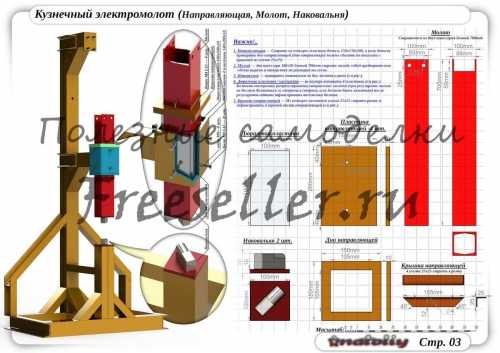

Рис.3 Кузнечный электромолот (Направляющая, молот, наковальня)

Каретка

Каретка сваривается из уголочков 50х50 мм.

Размеры и количество заготовок из уголка:

850 мм — 2шт.

500 мм — 2 шт.

300 мм — 2 шт.

240 мм- 1 шт.

235 мм — 2 шт.

100 мм — 2 шт.

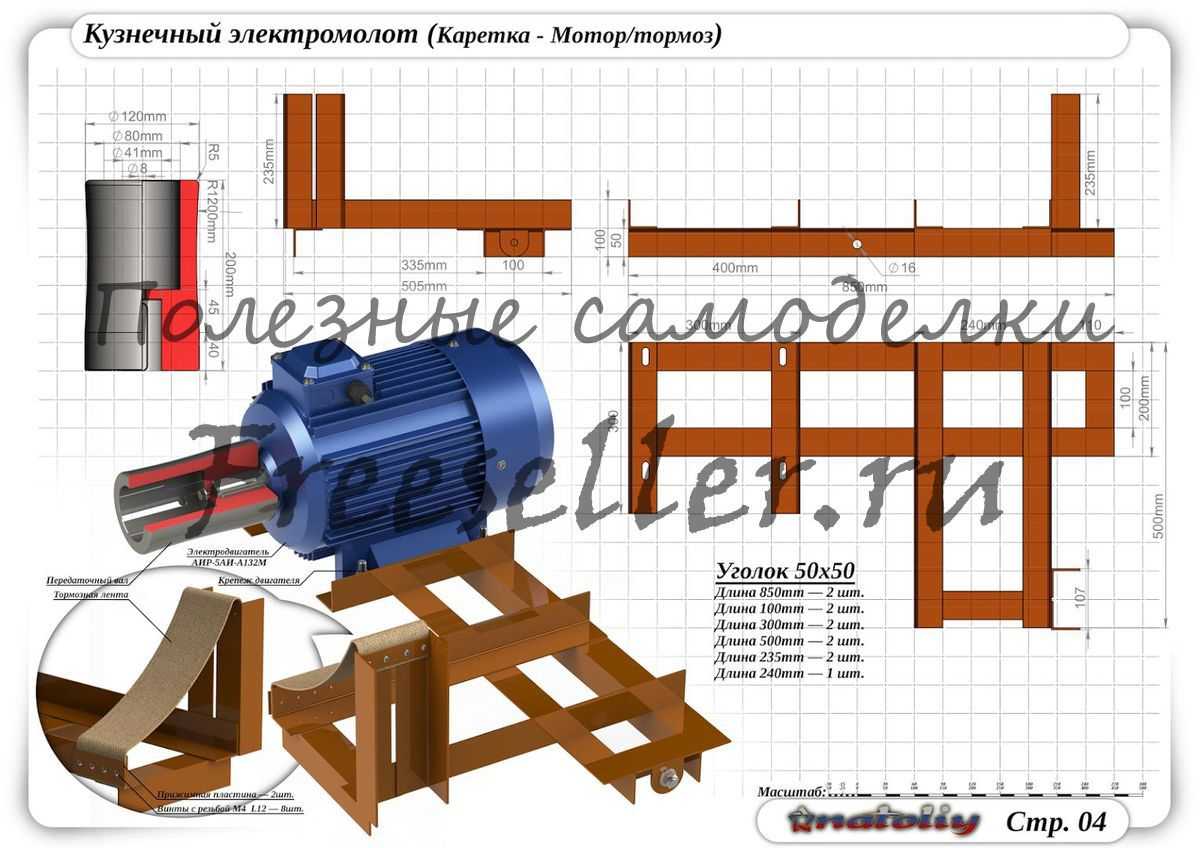

Рис.4. Кузнечный электромолот (каретка- мотор/тормоз)

Поступательный механизм

Состоит из

Качельки

Амортизатора заднего колеса

Верхнего и нижнего шатуна. И др. элементов.

Пояснения по данному узлу см. на рис.5,6,7, 8.

Рис.5 Кузнечный электромолот. Поступательный механизм крепления колеса.

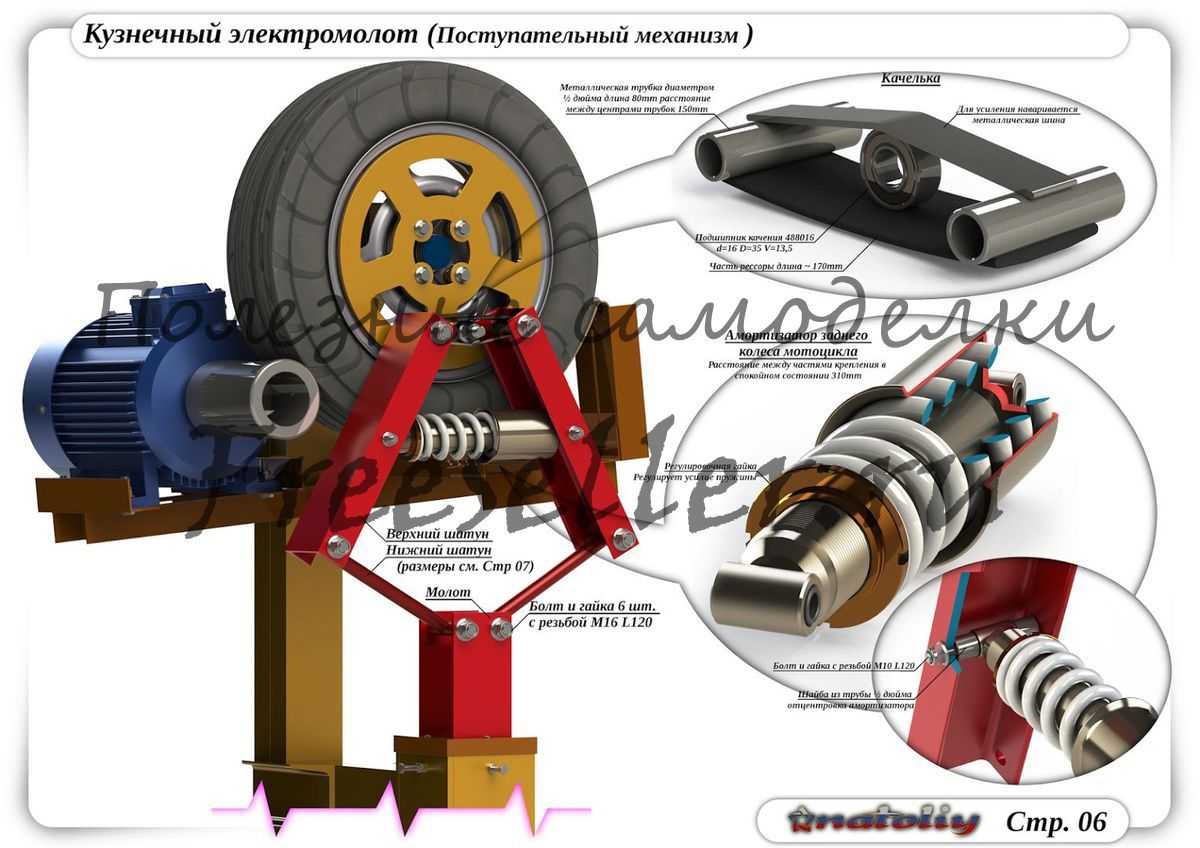

Рис. 6 Кузнечный электромолот. Поступательный механизм.

Рис. 7 Кузнечный электромолот. Детали поступательного механизма.

Рис.8 кузнечный электромолот. Педаль поступательного механизма.

Заключение!!!

1) При нажатии на педаль происходит уход тормозной ленты от колеса и прижим передаточного вала двигателя после чего весь механизм приходит в действие.

2) В спокойном состоянии в нижней мертвой точке зазор между ударными частями составляет ~ 50-60тн. Удар по обрабатываемой детали происходит по инерции, которая зависит отвеса молота и упругости пружины амортизатора. Утяжелить молот можно при помощи заливания внутрь свинца (вес молота должен составлять 25-30кг)

Упругость пружины амортизатора настраивается регулировочной гайкой (см. рис. 6)

3) На пуск двигателя советую ставить регулятор оборотов. На просторах интернета нашел регулятор оборотов вентилятора фирмы «Веза». На сайте производителя заявлено, что он может управлять двигателем до 1,5 кВт, чего вполне достаточно для данного станка.

Молот — это ударная машина, которая используется для изменения формы заготовок из металла в результате действия энергии кинетики.
Это одна из основных машин процесса штамповки, которая применяется для проведения ковки и штампования.

Принцип работы и разновидности

В наиболее удачных конструкциях используется два вида энергии — потенциальная и кинетическая. Потенциальная

определяется массой бойка m, ускорением свободного падения g и высотой h, с которой боёк перемещается вниз. Реализация только этой составляющей привело бы к непомерному увеличению высоты подъёма.

В свою очередь, реализуемая кинетическая энергия

зависит не столько от массы, сколько от скорости v соударения с деформируемым металлом. Таким образом, исходными параметрами должны быть:

Кроме того, с точки зрения производительности ковки большое значение имеют также число ударов в единицу времени, и закрытая высота в плане (параметр важен для выяснения предельных размеров заготовки, которую можно разместить в ковочном пространстве).

В качестве энергоносителей принимают сжатый воздух, пар, а также разнообразные механические устройства. Не всё из вышеперечисленного годится для самодельной разработки. Однозначно не подходит, например, пар, поскольку для этого придётся специально строить котельную станцию. Ряд механических систем — ремень, цепь, доска — также неприемлемы из-за высокой сложности, а также необходимости использования дефицитных и дорогих компонентов. В частности, для приводной доски потребуется высококачественная древесина бука, кедра или ясеня (да и эти породы не выдержат более 40…50 часов эксплуатации). Ещё большей конструктивной сложностью обладают кузнечные молоты с ремнём или цепью.

Они и будут рассмотрены далее.

Конструкции с пневмоприводом

Рисунок-1 Пневматическое исполнение.

Машины могут быть простого и двойного действия. Во втором случае инструмент дополнительно разгоняется за счет повышенного давления, которое создаётся компрессором, при помощи специального распределительного устройства — золотника. Золотник управляет агрегатом, обеспечивая подачу энергоносителя в полость над бойком.

Для самодельного изготовления более подходят варианты с одним цилиндром, где движение происходит в одной полости. Оборудование получается достаточно простым с конструктивной точки зрения, и при наличии мастерской вполне может быть изготовлено своими руками.

Цилиндр при этом может быть открыт либо сверху, либо снизу. (по месту расположения компрессорного поршня). Действуют оборудование следующим образом.

При цилиндре, открытом сверху, движение от электродвигателя передается кривошипному валу, который жёстко связан с поршнем компрессора. Поршень, который при помощи штока соединён с инструментом, в это время находится внизу, на наковальне. При перемещении компрессорного поршня вверх, под ним создаётся разрежение, которое захватывает шток, и вынуждает его увлекаться по направляющим вверх.

При прохождении кривошипного вала через своё верхнее положение компрессорный поршень начинает двигаться вниз, и сжимает воздух, который находится в пространстве между поршнями. Энергия и ход определяются размерами этого пространства, массой подвижных частей и давлением, которое создаёт воздухонагнетающая установка.

Схема с цилиндром

открытым сверху, несколько сложнее. Она включает в себя:

1. Рабочий поршень.
2. Компрессорный поршень.
3. Шток.
4. Боёк.
5. Управляющий рычаг.
6. Шатун.
7. Кривошип.

Как работает

При цилиндре, открытом сверху, компрессорный поршень может свободно скользить по штоку, отрабатывая ту траекторию, которая задаётся ему рычагом чрез кривошипно-шатунный механизм. Таким образом, ход будет зависеть не только от разрежения в полости, но и от веса подвижных частей. У такой техники имеется существенный недостаток — повышенный износ рычагов, которые работают в условиях постоянных вибраций, при резко изменяющихся нагрузках.

Система управления одноцилиндровыми конструкциями такова. В системе управления имеются две рукоятки. Одна предназначена для реверсирования привода кривошипно-шатунного механизма (впрочем, здесь можно установить управляющий датчик хода). Перемещая рукоятку подачи сжатого воздуха можно управлять интенсивностью удара, поскольку при определённом положении рукоятки объём рабочего пространства — а, следовательно, и мощность удара — разные.

Установка кузнечного молота

После того, как был сделан своими руками механизм для изменения формы металлопрофиля, его необходимо надежно установить. Самое главное в этом процессе – основа и фундамент. Фундамент необходимо сформировать из бетона, в основу которого уложить армированную горизонтальную сетку. Это поможет надежно укрепит механизм и обеспечит его основанию неподвижность.

Для обработки металла в кузни обязательно потребуется их нагрев с помощью горна, который можно изготовить самому.

Сделать наковальню возможно с помощью нехитрого инструмента и достаточного количества свободного времени. Наградой за потраченное время будет изделие, которое сделано максимально удобным для кузнеца.

У вас есть желание заняться кузнечным делом, но нет кузницы. Сделать ее самому не составит особого труда. Ведь все необходимые инструменты и приспособления легко найти в гараже любого мужчины. Немного свободного времени – и кузница готова!

Какие станки для холодной ковки используются в настоящее время для изготовления элементов ковки на производстве и в кузнице? Вы узнаете цены на новые и б/у, а также плюсы и недостатки китайских станков.

Многих интересует, как изготовить кузнечный молот своими руками. Предлагаем вашему вниманию познавательные фото и видео, касающееся этой темы.

Классный молот. Сделан продуманно, добротно, со знанием дела. Респект и уважуха.

Значит будем делать. Соберу выложу размеры. Мне не жалко. Сам буду пользоваться и пусть другие, кому охота.

Денис, это будет здорово!

Денис, оно бы неплохо, но проблема в том, что умельцы, снявшие свои детища подобные на видео, не заинтересованы еще и чертежи публиковать, по разным на то причинам.

Очень классное видео. Ещё бы чертежи с размерами, вообще бы было бесценно. Надеюсь когданибуть появятся.

Конструкции с механическим приводом

Из всех разновидностей наиболее просто изготовить для кузни молот с рычажным приводом. В механических установках инструмент может совершать перемещения, как по дуге окружности, так и возвратно-поступательные.

В наиболее простом своём варианте (без направляющих, наличие которых для ковки не всегда обязательно) агрегат будет включать в себя:

1. Станину.

   Рисунок 2 — Рычажное исполнение

2. Молотовище (изготавливается из прочных пород древесины).
3. Приводной электродвигатель.
4. Шкив.
5. Шатун.
6. Рычаг.
7. Приводную ось.
8. Направляющие.
9. Буферные устройства.
10. Отбойник.
11. Нажимной ролик.
12. Управляющую педаль.

Как работает

Функционирует схема следующим образом. Молотовище имеет возможность поворачиваться вокруг оси. Там же смонтирована и рычажная система, которая управляет перемещениями молотовища.

Эта система, в свою очередь, при помощи шарниров связана с шатуном и — через него — с кривошипно-шатунным механизмом, который преобразует вращательное движение электродвигателя в возвратно-поступательное перемещение шатуна.

На противоположном конце системы устанавливаются резиновые буферы, которые, с одной стороны, смягчают удар молотовища по поковке, а. с другой стороны, способствуют появлению вибраций, увеличивающих запас кинетической энергии. Таким образом, КПД при постоянной работе несколько выше, чем при одиночных ударах.

На станине неподвижно закрепляется резиновый отбойный буфер, который необходим для гашения постоянно возрастающих колебаний, и удерживания их амплитуды в приемлемом диапазоне значений.

При нажатии на педаль натяжной ролик оттягивает приводной ремень шкива, после чего при подъёме шатуна вверх молотовище будет отталкиваться от буферных устройств, и сжимать отбойный буфер. Тот накапливает кинетическую энергию, и отдаёт её молотовищу. При опускании шатуна молотовище идёт вниз, и бьёт по заготовке. Сила удара и скорость движения молотовища зависят от накопленной отбойником энергетических параметров. Ход молотовища можно изменять, смещая в необходимом направлении ось, для чего предназначаются направляющие.

Изменять число ходов можно несколькими способами

• Регулировкой усилия прижима нажимного ролика к шкиву электродвигателя;
• Изменением передаточного числа шкива электродвигателя;
• Применением вариатора;
• Установкой на привод двигателя постоянного тока.

Конструктивной разновидностью рычажных исполнений считаются рессорные молоты. В отличие от вышерассмотренной конструкции здесь роль устройства, накапливающего вибрации, выполняет обычная автомобильная рессора.

Эксплуатационным преимуществом рассмотренных механизмов является малая величина хода молотовища, благодаря чему время контакта инструмента с заготовкой невелико, и её охлаждение во время ковки менее интенсивно.
