Как построить вечный свайный фундамент даже на плохом грунте

Завершение работ

После укладки рабочий процесс тоже не заканчивается. В зависимости от характеристик конкретной смеси и окружающих условий могут потребоваться следующие операции над устроенной конструкцией:

• Укрытие бетона влагоемким материалом.
• Тепловая изоляция.
• Полив водой каждые 3 ч.
• Ограничение возможных механических повреждений.
• Внесение наружных технологических покрытий для защиты.
• Обезвоздушивание поверхностными игольчатыми валиками с целью уплотнения структуры.

Простейший и самый распространенный совет для тех, кто выполняет бетонные работы на улице, заключается в покрытии уложенной стяжки полиэтиленом или парогидроизолятором. Это базовая мера защиты материала от внешних воздействий.

Изготовление и установка винтовых свай своими руками

Фундамент на винтовых сваях — это универсальная конструкция, которую возводят на любых грунтах. Работы могут проводиться при самых низких температурах, во время осадков, во всех климатических широтах. Для малоэтажного строения винтовые сваи своими руками можно сделать при помощи сварочного аппарата, стальной трубы и листовой стали. Данный тип фундамента пользуется популярностью, так как является самым надежным на сложных грунтах, на уклонных, водных, болотистых участках. К его преимуществам относятся легкий монтаж и низкая себестоимость.

Устройство винтовой сваи

Винтовая свая изготавливается из высокопрочной стали. От внешних факторов она защищается покрытием на основе эпоксидной смолы или антикоррозионной грунтовкой. В целом изделие представляет собой конструкцию из 3-х частей:

• пустотелая труба;
• наконечник;
• спиралевидная лопасть.

Нижний конец трубы имеет заостренную (коническую) форму. Верхний конец представляет собой оголовок, который приваривается после вкручивания трубы в грунт и заливки в нее бетонного раствора. Параметры всех частей конструкции зависят от веса строения, габаритов фундамента, типа грунта. Лучше не подбирать их приблизительно, а заказать расчет в проектной организации. Так Вы будете уверены, что изготовление свай происходит с соблюдением норм строительства и с учетом особенностей грунта.

Материалы для изготовления

Для изготовления винтовой сваи требуются знать следующие данные:

• длина трубы;
• диаметр трубы;
• длина наконечника;
• шаг лопасти;
• диаметр лопасти;
• угол наклона лопасти к плоскости;
• линия приваривания винта к трубе;
• толщина стали (для частного домостроения равна 4 мм).

Для примера приводим значения диаметра трубы и условия применения данных свай в строительстве:

• 57 мм — для легких заборов (диаметр лопасти 200 мм);
• 102-108 мм — для домов каркасного типа (шаг винта 50 мм, диаметр винта 300 мм);
• 133 мм — для домов из камня, кирпича, дерева, различных блоков;
• 159-325 мм — для тяжеловесных зданий, включая многоэтажные и промышленные.

Процесс изготовления

Итак, Вы решили построить небольшой дом, гараж, хозпостройку на фундаменте данного типа. Длина каждой сваи не должна быть меньше 200 мм. Их изготовление потребует наличия следующих материалов:

• труба подходящего диаметра;
• лопасть подходящего диаметра и шага;
• конусообразный наконечник (например, длиной 150 мм).

Для работ потребуется электрический сварочный аппарат и электроды 3 мм. Лопасти и конусы нарезают из листовой стали, при этом следует учесть особую конфигурацию винтов. Конус размечают в виде равнобедренного треугольника с основанием, равным длине окружности. Длина сторон равна длина конуса (Скачать чертеж).

Важно: самостоятельное изготовление и сварка частей должны проводиться с четким соблюдением параметров. Малейшие изменения могут привести к нарушению технологии

Например, незначительный сдвиг угла на винте приводит к браку в изделии и невозможности его использования.

Установка своими руками

Сваи можно ввинтить в землю при помощи ручных приспособлений. Самое простое из них — металлическая труба, которую вставляют в петли, заранее приваренные к верхней части основы. Их делают из арматуры d=10 мм. Эту трубу толкают, как рычаг, она вращает сваю, происходит ее ввинчивание в грунт. Подробно установка винтовых свай своими руками основана на определенной последовательности действий. Соблюдайте данную инструкцию:

1. Проведите разметку свай на участке согласно расчетам фундамента. Максимальное расстояние между ними не должно превышать 3 м, самым надежным считается расстояние 2 м.
2. Каждую трубу установите строго вертикально острым концом с лопастью вниз.
3. При помощи трубы или лома, вставляемых в петли и используемых, как рычаг, ввинтите сваю в грунт. Минимальное заглубление составляет 1,5 м. Если грунт состоит из суглинка и глины, вворачивание продолжают сквозь них до твердого слоя земли.

Заключительные работы

Высота над грунтом должна соответствовать проектным расчетам. Она может быть разной, если участок имеет уклоны, возвышения. Именно поэтому фундамент такого типа не требует предварительного выравнивания участка. Главное, чтобы верхний край всех труб находился на одном уровне (контролируют лазерным строительным уровнем).

После установки свай в их полость заливают бетон М300. Для изготовления 1 м3 берут:

• 400 кг цемента;
• 1300 кг щебня;
• 650 кг песка;
• 180 л воды.

Что нужно сделать перед началом возведения дома на свайном фундаменте

Перед тем как возводить фундамент на сваях, нужно провести ряд подготовительных работ, дабы избежать возможных негативных последствий в будущем. Для начала необходимо выполнить анализ грунта, на котором планируется строительство здания или сооружения. Этот процесс лучше доверить специальной фирме, которая имеет большой опыт в такой сфере. Специалисты этой компании проверят агрессивность грунта, а также уровень залегания подземных вод. Благодаря этому они смогут рассчитать срок службы фундаментам и определят несущую способность свай. Без этого не стоит начинать строительство.

Также необходимо уделить особое внимание самим сваям, ведь не все они одинаковы. Покупать сваи необходимо лишь сопровождающей их документацией, в которой должны быть указаны все условия, необходимые для их использования

Дабы фундамент просуществовал максимально долго, нужно отдавать предпочтение сваям с антикоррозийным покрытием. Особенно это касается тех случаев, когда строительство планируется в условиях слишком жёстких или влажных грунтов.

Как сделать фундамент для дома своими руками: Планирование

Планирование – важнейшая стадия строительства. Поэтому, прежде чем приступить к конкретным работам по возведению фундамента, требуется провести вдумчивый серьёзный анализ следующих аспектов:

• определить особенности почвы;
• грамотно выбрать и осуществить верный расчёт требуемых материалов;
• определить пути и способы устройства изоляции основания от влаги, а также продумать теплоизоляцию.

Для того чтобы фундамент получился действительно качественным, важно подобрать оптимальную технологию, строго отвечающую имеющимся условиям. Каждый этап возведения должен быть тщательно продуман и согласован с учётом всех прочих моментов

Это необходимо для того, чтобы никакие внезапно открывшиеся нюансы не стали причиной остановки строительства или его полного прекращения.

Альтернативы фундаменту

Строительство зданий без фундамента возможно. Для этой цели можно использовать следующие материалы:

• Покрышки от автомобилей;
• валуны;
• грунт;
• кирпичи;
• котлован.

Каждое решение имеет свои преимущества и недостатки, но эти материалы вполне могут заменить фундамент.

Покрышки от автомобилей

Подготовить базис для возведения небольшой постройки, можно при помощи автомобильных покрышек, на которые производится монтаж бруса нижней перевязки. Такой способ является одним из самых дешевых и простых. Срок эксплуатации такого основания также находится на высоком уровне.

Для реализации такого способа покрышки на три четверти заполняются простым песком. Во время работы песок нужно иногда увлажнять и повторно уплотнять. После чего покрышки полностью засыпаются щебнем. В итоге получится отличная альтернатива фундаменту.

Основание из покрышек имеет следующие достоинства:

• Отличные амортизационные характеристики. Этот параметр позволяет защитить постройку от периодических вспучиваний грунта.
• Не нарушается микроклимат помещения.
• Дом на таком базисе стоит достаточно крепко. Многие специалисты используют такой способ, и при этом перекосы стен или проемов для окон и дверей не наблюдаются.
• Невысокая стоимость такого метода.
• Легкость обустройства и монтажа, что позволяет использовать такой способ даже новичкам в строительном ремесле.

Более подробно узнать о возведении дома на покрышках можно с помощью следующего видео.

Постройки на валунах

В зонах с каменистым грунтом или горной местности в качестве замены фундаменту могут выступать валуны. Здания, установленные на такой базис, отличаются хорошей устойчивостью.

Основание из камней имеет все достоинства классического фундамента. При этом финансовые затраты на материалы практически отсутствуют.

Для возведения постройки большие камни понадобится установить в углах планируемого здания. Также валуны должны быть установлены вдоль длинных стен сооружения. По периметру дома создается завалинка с отверстиями для вентиляции. Ее монтаж производится с помощью досок, после чего она засыпается почвой.

Постройки на таком базисе имеют высокий срок эксплуатации. Нижняя часть помещения не загнивает, а дом всегда остается прочным.

Дом на грунте

Дома без фундамента своими руками можно построить и непосредственно на грунте. Но при этом в месте возведения должна быть твердая несыпучая почва.

Для подготовки грунта понадобится удалить небольшой верхний слой почвы. Вся площадь по периметру будущей постройки должна быть утрамбована, после чего понадобится уложить слой глины. Этот слой поможет обеспечить гидроизоляцию здания. Каркас помещения монтируется непосредственно на глину.

Теплоизоляция фундамента

Построенный на сваях дом, особенно при наличии высокого ростверка, получается как бы подвешенным в воздухе

Гуляющий под ним ветер в холодное время года может уносить изрядную долю тепла, поэтому следует уделить особое внимание устройству теплоизоляции

Выполнить утепление свайного фундамента своими руками достаточно просто, нужно только правильно подобрать теплоизоляционный материал и соблюсти технологию его монтажа.

Комплекс работ по устройству теплоизоляции включает несколько видов работ.

Если Вы не знаете что такое свайный фундамент с ростверком, но Вас это очень интересует, то смотрите здесь.

Гидроизоляция фундамента

Прежде всего, необходимо защитить все элементы конструкции от воздействия влаги. Гидроизоляция свайного фундамента своими руками осуществляется с применением жидких (смола, битумная мастика) или рулонных (например, рубероид) материалов.

В сборном ростверке, независимо от того, из какого материала он был выполнен, изолируются все стыки, через которые влага может подниматься к конструкциям дома.

Для эффективного отведения дождевой и талой воды фундамент защищают отмосткой. Она представляет собой бетонную полосу шириной до метра, опоясывающую дом по периметру.

  Как определить расстояние между сваями фундамента

Плиты укладывают с уклоном от стены, величина которого составляет от 1 см до 10 см на 1 м длины поперечного профиля.

При сооружении отмостки свайного фундамента своими руками под нее часто укладывают жесткий утеплитель – экструдированный пенополистирол, благодаря чему удается уменьшить глубину промерзания грунта.

Устройство псевдоцоколя

Для ограждения пространства под домом от продувания ветром по периметру свайного фундамента необходимо установить утепленную конструкцию, которая своим видом напоминает цоколь обычного здания.

Псевдоцоколь выполняют при помощи навесных панелей или кирпичной кладки.

Монтаж навесных панелей

Открытую часть свай вместе с ростверком опоясывают обрешеткой из деревянной доски или стальной прямоугольной трубы сечением 40х20х2 мм.

Для крепления этих элементов следует использовать дюбели (для бетона) или саморезы (для стали или дерева). Сварку использовать не рекомендуют, поскольку она может ослабить несущую способность свай и ростверка.

На обрешетке необходимо закрепить утеплитель, в качестве которого чаще всего используют обычный пенопласт, а сверху – фасадное покрытие. Утепление можно выполнить и минеральной ватой, но при этом необходимо будет предусмотреть усиленную гидроизоляцию, поскольку данный материал хорошо впитывает влагу.

Облицовка свайного фундамента своими руками осуществляется с применением сайдинговых панелей (чаще всего применяют виниловые) или обработанной антисептиком вагонки.

Нельзя допускать, чтобы псевдоцоколь упирался в грунт, особенно пучинистый, иначе силы морозного пучения с приходом зимы просто оторвут его от фундамента.

Естественный грунт под утеплением следует выбрать на глубину 40 – 50 см и заменить его крупнозернистым песком. Если же между панелями цоколя и поверхностью земли решено оставить зазор, его необходимо заслонить мелкой сеткой, препятствующей проникновению под дом животных и насекомых.

Возведение кирпичной стенки

На непучинистом грунте псевдоцоколь можно выполнить в виде стенки из кирпича, установленной на мелкозаглубленном фундаменте с глубиной заложения 150 – 200 мм.

Это более трудоемкий вариант, но он же и более эффективный. Кроме того, кирпичная имитация цоколя получается гораздо более прочной, чем конструкция из навесных панелей.

В этом случае отделка цоколя свайного фундамента своими руками также не представляет особой сложности. В качестве отделочного материала применяют декоративный кирпич или искусственный камень.

Между основной кладкой и облицовкой размещают утеплитель. Внутреннее пространство цоколя можно засыпать керамзитом.

В любом из вышеописанных вариантов псевдоцоколя необходимо предусмотреть наличие нескольких вентиляционных отверстий, закрытых мелкоячеистой сеткой.

Видео как сделать свайный фундамент своими руками

Раскрошился фундамент, что делать?

Ремонт фундамента.

Важно вовремя обратить внимание, что основание зданий и сооружений начало крошиться. Заметив первые признаки деформаций фундамента, не стоит затягивать с ремонтом, иначе в дальнейшем потребуется гораздо больше средств и времени на его восстановление. Несвоевременное устранение проблемы повлечет за собой разрушение стен

Несвоевременное устранение проблемы повлечет за собой разрушение стен

Поэтому нужно периодически осматривать здание и проверять его прочность и надежность. Понять, что раскрошился фундамент, можно по следующим признакам:

Несвоевременное устранение проблемы повлечет за собой разрушение стен. Поэтому нужно периодически осматривать здание и проверять его прочность и надежность. Понять, что раскрошился фундамент, можно по следующим признакам:

• Отслаивается отделочный материал. Такое может произойти, если для возведения фундамента были выбраны материалы низкого качества.
• Трещины на основании и всей поверхности дома могут свидетельствовать о проседании постройки и неравномерном ее усаживании.
• Влажность цоколя.
• Нарушилась горизонтальность уровня пола. Этот дефект дает понять, что начались деформации фундамента дома.
• Изменился уровень почвы.

Перед тем как начать ремонтные работы по восстановлению фундамента, выявляют причины разрушений, от вида которых будет зависеть способ устранения проблемы. После того как причины деформаций фундамента выявлены, приступают к его ремонту. Полная замена основы зданий требуется в случае полного разрушения фундамента с нарушением конструкции стен. Первым делом подлежат замене элементы конструкции, на которые приходится самая большая нагрузка.

Процесс восстановления разрушенной основы включает в себя поэтапную отливку с арматурной привязкой. Такой способ позволит повысить прочность нового основания. Поэтапная отливка выполняется в случае, когда спасти поврежденный фундамент невозможно, во всех остальных случаях не нужно прибегать к такому сложному методу. Достаточно будет просто залить недостающий кусок фундамента и прикрепить его к основанию.

Чтобы фундамент не разрушался в будущем, нужно постоянно осматривать стороны зданий и проводить регулярный грамотный уход за ними. В качестве ухода подразумевают тепловую защиту фундамента и предотвращения его подтопления.

Фундамент на сваях: последовательность действий по изготовлению

Понадобится пробурить скважины подходящего диаметра, установить в них арматурные прутья и залить бетонный раствор.

Как правильно пробурить скважину?

Последовательность монтажа свай.

Количество буронабивных свай нужно определять исходя из веса возводимого здания вместе со всеми возможными нагрузками. Характеристики подобных свай можно будет определить с учетом нагрузок, которые будут создаваться полом, кровлей и стенками.

В процессе подсчетов следует помнить о том, что максимальный диаметр ручного приспособления для бурения составляет 30 см. Благодаря возможности регулировки длины штанги буров можно изготавливать скважины глубиной более 5 м.

Режущие лопасти инструмента размещаются так, что прикладываемые усилия в процессе бурения минимальны. Сегодня в продаже можно отыскать приспособления, при помощи которых можно будет устроить сильное уширение нижней части скважины. Таким образом можно будет получить опорную пятку для сваи, которая позволит эффективно сокращать количество свай и экономить бетонный раствор.

Если понадобится пробурить скважину диаметром 50-60 см, то нужно использовать моторизированный или электрический бур. Ям-бур можно использовать для изготовления скважины под монтаж высоковольтных линий. С помощью данного приспособления можно будет подготовить скважину диаметром до 1 м и глубиной до 4 м.

https://youtube.com/watch?v=lwqyOqDHOIs

Как бетонировать и армировать сваи?

Далее надо будет соорудить трубки из рубероида по диаметру подготовленной скважины. Их длина должна быть на 30 см больше глубины ямы. Верхняя часть трубки выполняется из 2-3 слоев рубероида, которые в дальнейшем стягиваются при помощи проволоки из стали. Данная конструкция будет использоваться в качестве опалубки. Далее трубка аккуратно вставляется в скважину.

Если на дне конструкции есть немного воды, то не стоит обращать на это внимание. Однако если 1/4 ямы заполнено водой, то перед заливкой бетонного раствора ее надо будет выкачать

Чтобы увеличить прочность столбиков, понадобится подготовить пространственный каркас из арматуры. Для этого нужно подготовить несколько вертикальных прутьев из арматуры диаметром 6 мм. Данные приспособления скрепляются между собой через каждые 50-60 см поперечными элементами.

Схема армирования свайного фундамента.

Вертикальные стержни для скрепления столбиков и ростверка должны быть выведены выше заливаемых элементов на высоту, которая равна высоте ростверка минус 2-3 см.

После монтажа в скважину каркасной конструкции можно будет подавать бетонный раствор (40-60 см). После этого понадобится уплотнить данный раствор с помощью использования вибраторов.

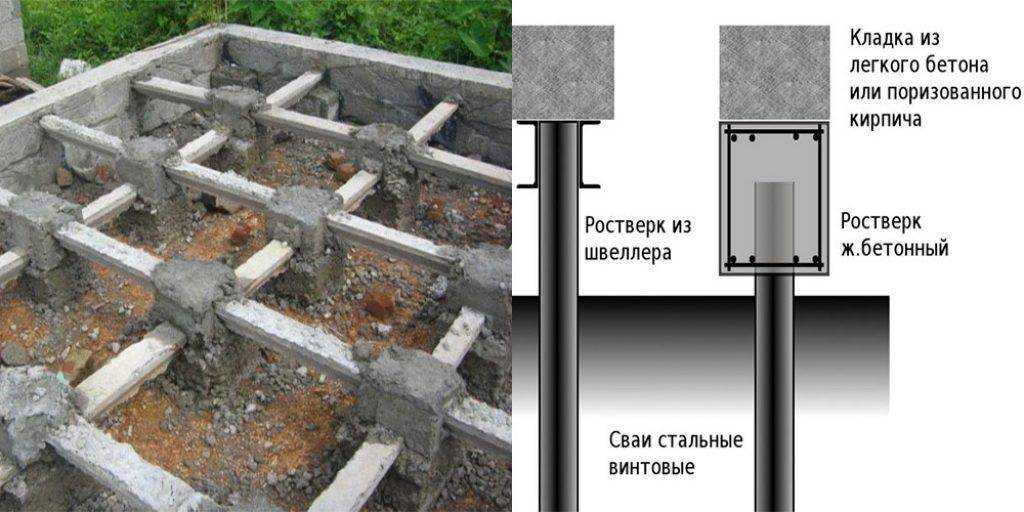

Как правильно устроить ростверк?

Ростверком основания на сваях выступает конструкция, которая объединяет опорные элементы и равномерно распределяет нагрузки на грунт и сваи. Ростверки могут быть сборными, монолитными и смешанными. Конструкция может быть высокой или низкой. Низкий ростверк понадобится заглубить в грунт, при этом часть вертикальных нагрузок будет передаваться на почву. Нагрузка высокого ростверка будет полностью передаваться на сваи.

Ростверк можно выполнить монолитным или изготовить из сборных железобетонных балок. Если планируется возвести легкое здание, то рекомендуемые параметры ростверков будут такими:

• высота — минимум 30 см;
• ширина должна быть равна ширине цоколя (минимум 40 см).

Ростверк не допускается разрезать или пересекать трубопроводами. Отклонение от вертикального положения центральных частей опорных элементов после заливки бетона должно быть менее 5 см.

Виды

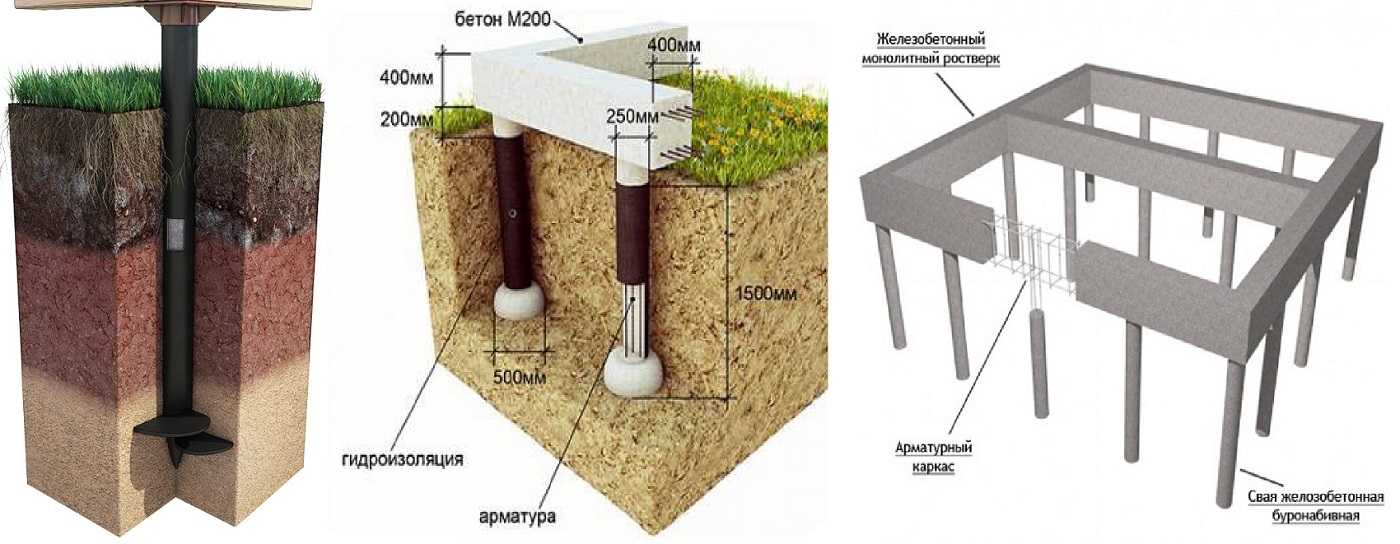

Существуют различные варианты конструкции свайного фундамента, обладающие собственной спецификой.

По материалу опор бывают:

• Деревянные. Используются ошкуренные бревна с заостренным концом. Самый древний вид свай, практически исчезнувший в настоящее время. Причинами этого стали недостатки древесины как строительного материала и наличие более прочных и долговечных вариантов. Изредка встречаются в частном строительстве как опоры для вспомогательных или хозяйственных построек.
• Металлические. Существует два вида металлических свай — винтовые и забивные. Винтовые сваи напоминают шурупы, которые вкручивают в грунт с помощью режущих спиралеобразных лопастей на заостренном наконечнике. Забивные сваи специально не производятся и представляют собой отрезки различных видов металлопроката — швеллера, двутавра, рельса и т.д. Обладают высокой прочностью, способны пластично изгибаться, сохраняя несущие способности. Недостаток — склонность к коррозии, сокращающей срок службы опор.
• Железобетонные. Существует два вида Ж/Б свай — забивные и набивные. Первые производятся в специализированных производственных условиях, имеют прочную конструкцию с напряженной продольной арматурой и устойчивы ко всем нагрузкам. Вторые изготавливаются прямо на площадке путем заполнения опалубки (водонепроницаемых труб), помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

• Сваи-стойки. Представляют собой опоры, находящиеся в жестком контакте с плотными слоями грунта. Глубина заложения стволов зависит от уровня залегания твердых пород.
• Висячие сваи. Не имеют опоры в нижней части ствола, используя лишь силу трения на боковых стенках и частичную опору на грунт. Существуют как забивные, так и набивные висячие сваи. Несущая способность зависит только от глубины погружения, у набивных она усиливается с помощью утолщения в нижней части скважины.

По конструкции:

• Забивные. Представляют собой монолитный стержень с заостренным концом, погружаемый при помощи механического воздействия на верхний торец.
• Набивные. Представляют собой бетонную отливку в заранее подготовленную скважину. Имеют меньшую несущую способность, чем забивные сваи, но могут быть изготовлены самостоятельно.
• Винтовые. Изготавливаются из трубы с заостренным наконечником и спиралеобразными лопастями. Могут быть установлены самостоятельно, хотя на практике это используется только для вспомогательных построек или сооружений.

ВАЖНО!
Все типы свай, независимо от конструкции или материала, способны эффективно работать на сложных или проблемных грунтах.

Основание под дом без фундамента

Основание под постройку дома без фундамента выполняет некоторые функции, которые помогут обеспечить его долговечность:

• равномерно распределить нагрузку объекта на почву;
• предотвратить поступление влаги под цокольную часть дома;
• уменьшить степень усадки и перекосов дома;
• обеспечить вентиляционные процессы.

Маленькие дачные домики не требуют сооружения массивного основания Для выполнения всех поставленных задач следует использовать такие методики:

• для того чтобы обеспечить равномерное распределение нагрузки, необходимо подготовить идеально ровную площадку;
• для защиты от попадания влаги следует произвести гидроизоляцию;
• соорудить эластичный слой для снижения последствий движения грунта;
• для предотвращения гниения деревянных конструкций необходимо обработать их защитными средствами.

Без обустройства фундамента можно возводить только небольшие и лёгкие объекты. К таким относятся каркасные дома. Их делают из деревянных материалов, каркас заполняют утеплителем, в результате чего получают относительно лёгкую конструкцию.

Для каркасных объектов очень опасны колебания грунта, которые в основном происходят в зимнее время. Поэтому необходимо произвести работы по укреплению основания для лёгких деревянных конструкций.

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Готовим котлован

Основные стадии работ по подготовке грунта для установки бетонной фундаментной основы включают:

• обустройство и разметку котлована, с учетом будущей толщины слоя песчано-гравийной смеси и бетона;
• планировку и подчистку дна выемки;
• уплотнение рыхлой почвы с использованием вибрационных плит;

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки

• дополнительное увлажнение или осушение грунта в зависимости от результатов работ по уплотнению;
• подсыпку песочно-щебеночной фракции толщиной 10 см, необходимой для дренажа;
• трамбование массива;
• нанесение гидроизоляционного слоя из пленки или полотен рубероида;
• сборку опалубки высотой не более 30 см для бетонирования.

Только после этого приступают к выполнению работ по бетонированию. Таковы основные стадии, предусмотренные стандартами, из которых состоит бетонная подготовка под фундамент.

Какие здания допустимо возводить без фундамента

К одним из таких относят модульные конструкции, которые состоят из блок-контейнеров. Бесфундаментные здания модульного типа могут устанавливаться на предварительно расчищенную ровную площадку при условии, что их высотность не будет превышать 1 этаж.

Такой вариант модульных сооружений как строительные бытовки – практически всегда устанавливаются без основания, ведь по истечению срока работ, их перевезут в другое место. За год такие конструкции допустимо транспортировать n-количество раз, а поэтому каждый раз возводить фундамент – нецелесообразно.

К бесфундаментным быстровозводимым зданиям также относятся каркасно-тентовые укрытия. Их используют в качестве торговых площадей или навесов для организации каких-либо мероприятий. Ферменная конструкция, которая лежит в основе таких ангаров, устанавливается на асфальт или на выровненную уплотненную землю.

Ангары без фундамента не рекомендуется использовать в качестве капитального строения, ведь их основное достоинство – это мобильность, что позволяет в короткое время разобрать каркас и перевезти его на другое место.

Преимущества бесфундаментных зданий и ангаров

Бесфундаментные ангары – не редкость среди заказчиков, ведь они обладают массой достоинств, которые обращают внимание:

• привлекательные цены на строительство;
• высокая скорость монтажа;
• легкость и прочность каркаса;
• сборно-разборная конструкция;
• возможность оформить ангар без фундамента как временное сооружение, не нуждающееся в разрешении на строительство;
• возможность провести инженерные сети для комфортного использования;
• простота сборки и транспортировки.

Закладываем фундамент на винтовых сваях своими руками

Когда все расчеты и технологическая карта процессов на руках, можно начинать строительство.

Закладка фундамента на винтовых сваях подразделяется на этапы.

1. Разметка участка для монтажа винтового фундамента. По сути, это перенесение чертежа на местность. Отмечаем места, где будут монтированы сваи. Это можно сделать, забив колышки, или нанести стандартную веревочную разметку.

2. Монтируем сваи. При помощи трубы закручиваем сваи в места разметки. Можно использовать и лом. Магнитным уровнем проверяем вертикальность вхождения свай в почву через каждые 2 — 3 витка. Сваи закручиваются с запасом в 10 – 15 см для последующего равнения, ведь ни в коем случае нельзя их выкручивать обратно.

3. Проверяем горизонтальный уровень. После того, как все сваи смонтированы, нужно проверить их горизонтальность. Лучше всего это сделать горизонтальным нивелиром. Лишнее срезаем с помощью болгарки.

4. Фиксация бетоном. При закручивании сваи вокруг трубы образуется полость. Для укрепления конструкции нужно залить полости бетоном (для раствора берем цемент марки М 500). Можно для придания дополнительной прочности сделать армирование свай. Для этого до заливки бетоном разместите в полостях прутья арматуры или оберните трубы арматурной сеткой.

5. Монтаж оголовков. Чтобы закрыть полость труб, нужно приварить оголовки. Проверьте еще раз горизонтальность свай и приварите оголовки. Для защиты от коррозии нанесите на швы специальный антикоррозийный состав для металла.

6. Монтируем ростверк. После того, как сваи будут закреплены, нужно сделать обвязку конструкции. Устанавливаем перемычки. Их можно приварить или прикрутить болтами. Предварительно, для защиты от коррозии, обработайте их специальным раствором либо покрасьте 2 раза.

Типы опор

Классифицируют элементы по:

• Материалу.
• Форме поперечного и продольного сечений.
• Технологии изготовления.
• Методу погружения в грунт.

По способу заглубления бывают:

• Бетонные и железобетонные набивные сваи. Они изготавливаются на месте. В пробуренную скважину заливают бетонную смесь.
• Забивные. В этом случае погружение осуществляется при помощи различных вдавливающих механизмов.
• Буровые. Установка предполагает заглубление готовых элементов в скважины.
• Винтовые. Элементы такого типа (в виде сверла) заглубляются методом закручивания.

В соответствии с методом размещения сваи разделяются на:

• Одиночные. Такие элементы выполняют роль отдельно стоящих опор.
• Объединенные свайные ленты. Эти элементы располагают по периметру стен. За счет такого размещения нагрузка здания распределяется равномерно. Свайные ленты устанавливают в один, два и больше рядов.
• «Кусты». Объединенные в такие конструкции сваи устанавливают под колоннами несущих остовов сооружений.

Советы по экономии на фундаменте

1. Если вы нанимаете рабочих для выполнения отдельных этапов заливки фундамента под дом, то следует учесть, что самым дорогим этапом является копка грунта и заливка бетона. Если говорить о копке, то тут решать вам, это трудоемкий процесс и стоит ли на нем экономить. Ну а на заливке фундамента можно сэкономить приличную сумму, если пригласить друга помочь. На самом деле заливка бетона грязный, но не очень сложный процесс, с которым вдвоем-втроем за пол дня легко можно справится, сэкономив на этом примерно по 500р. с куба бетона.
2. На ленточном фундаменте можно сэкономить на заглублении, если у вас не тяжелый и небольшой дом (деревянный например), то можно вместо заглубленного сделать мелкозаглубленный ленточный фундамент.
3. На плитном фундаменте можно сэкономить сделав его тоньше, но с ребрами жесткости. О плитном фундаменте с ребрами жесткости я рассказывал в предыдущих своих статьях.
4. При закладке столбчатого фундамента, сэкономить можно только на труде, потому что он и так наименее устойчив, по сравнению со своими собратьями.
5. В некоторых случаях стеклопластиковая арматура и ее применение позволит немного сэкономить на фундаменте.
