Как сделать ленточный фундамент: пошаговая инструкция по заливке своими руками для дома

Монолит или блоки. Монолитное основание или фундамент из ФБС: что выбрать?

Фундамент – та часть дома, на которой нельзя экономить и возводить спустя рукава. Грамотный подход к выбору его типа поможет создать прочное основание для жилого или нежилого здания, и при этом не «зарыть» деньги в землю. Чаще всего при постройке используют технологию монолитной заливки бетона или укладки блоков (ФБС).

«Монолит» или ФБС?

Нельзя сказать, что тот или иной вариант фундаментной основы однозначно лучше. Выбор зависит от конкретных условий застройки – характеристики грунта, типа здания, создаваемой нагрузки. В некоторых случаях целесообразно совмещать блочную кладку с монолитной заливкой.

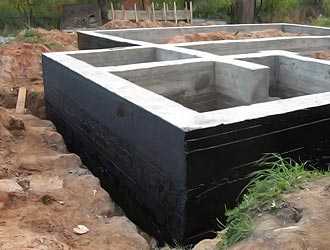

Монолитное основание: плюсы и минусы

Монолит подразумевает собой цельное основание из железобетона. Самый распространенный тип такого фундамента — ленточный.

Преимущества этого вида:

• Способность выдерживать большие нагрузки. Поэтому монолит рекомендуется использовать при многоэтажном строительстве.
• Прочность в условиях застройки на нестабильном грунте и участках с заметным наклоном (холмистой местности).

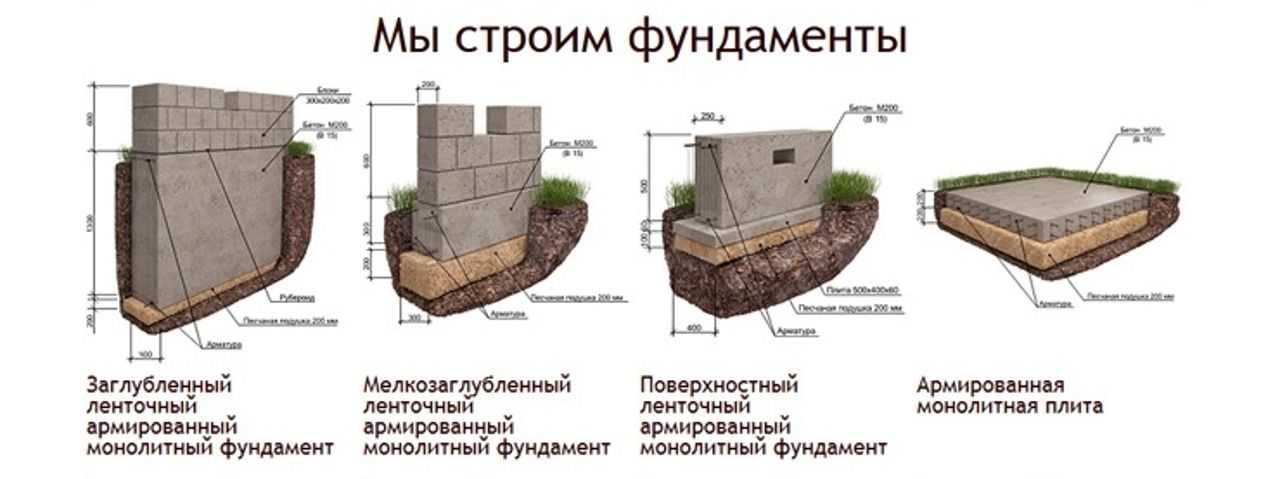

• Монолитный бетон можно использовать для постройки как заглубленного, так и мелкозаглубленного фундамента.
• Заливку цельного бетона можно сделать самостоятельно, без привлечения спецтехники. Это сделает процесс более долгим, но менее затратным.

Недостатки:

• На заливку монолита потребуется больше ресурсов, чем на укладку конструкции из ФБС. Помимо бетона, для этого потребуются материалы для устройства опалубки, гидроизоляции, армирования, а это дополнительные затраты.
• Небольшая скорость работ по возведению основания. Если погодные условия плохие, заливка фундамента может затянуться.
• Технология процесса намного сложнее, чем укладка сборного фундамента. Особенно это касается возведения заглубленного основания, если в доме планируется наличие цокольного этажа или подвала.

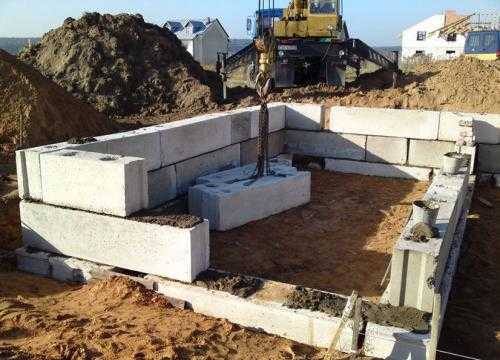

Фундамент из ФБС: плюсы и минусы

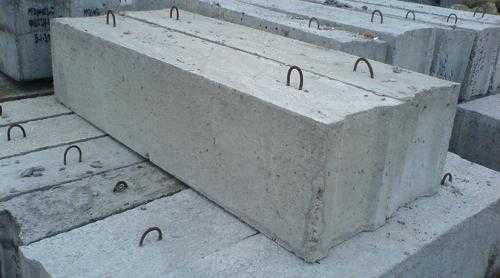

Для строительства сборного ленточного фундамента чаще всего используют блоки ФБС 24.4.6 . Их изготавливают из тяжелого или легкого бетона, о чем свидетельствует маркировка (Т или Л).

В чем преимущества сборной основы?

• Водонепроницаемость. Благодаря этому качеству блоки часто применяют на влагонасыщенных грунтах.
• Морозостойкость.
• Многоцелевое использование: фундаментные блоки применяют не только для возведения основания постройки, но и стен в подвальных помещениях бытового и технического назначения; цокольных этажей; подпорных стенок.
• Высокая прочность на вертикальное сжатие.
• Для строительства можно использовать б/у блоки, что значительно снизит стоимость работ.
• Возведение конструкции более быстрое и простое по сравнению с монолитом.
• Строительство блочного основания можно вести в любое время года.

Недостатки:

• ФБС менее прочные на горизонтальные нагрузки: при сильном пучении грунта блоки могут быть выдавлены из опорной конструкции.
• Блоки не используют для многоэтажной застройки.
• При строительстве на слабом грунте нужно делать армирующий пояс и фундаментные подушки.
• Для строительства потребуется спецтехника, потому что вручную класть блоки тяжело.

Итак, что же выбрать?

При выборе того или иного вида фундамента учитывайте конкретные условия застройки. Если несущая способность грунта нормальная, местность не холмистая, по плану в доме есть цокольный этаж или глубокий подвал, есть смысл возводить блочный ленточный фундамент. По прочности он не уступает монолитному, к тому же, в этом случае можно значительно сэкономить на строительстве.

Технология строительства.

Для монолитного фундамента применяется стандартная методика строительства, состоящая из этапов:

• натурный вынос осей
• отрывание траншей/котлована
• отсыпка фундаментной подушки
• гидроизоляция подошвы
• монтаж опалубки
• армирование
• бетонирование
• поверхностная гидроизоляция

Разметка, котлован.

Перед выносом осей в пятно застройки необходимо расположить здание на участке для нормальной эксплуатации инженерных систем, плодородного слоя, самого жилища. Например, с уличной стороны часто присутствует парковка, септик наружной канализации требует периодического опорожнения, поэтому так же размещается ближе к улице. Он должен отстоять от фундамента на 4 м минимум для обеспечения санитарной зоны.

План фундамента ленточного чертеж.

Здесь же монтируют столбы ЛЭП, колодцы с запорной арматурой для подключения в центральные системы жизнеобеспечения. Парадный фасад чаще всего развернут в сторону проезжей части. После этого достаточно произвести разметку ленточного фундамента по схеме:

• первая стена – начальный угол в 3 м от границ участка, ость в 5 м от красной линии (уличная дорога)
• боковые стены – перпендикулярно первой оси (построение способом треугольника с 4,3 м катетами, 5 м гипотенузой)

Углы последней стены (задний фасад дома) получаются автоматически. Во время земляных работ, изготовления фундаментной подушки шнур приходится периодически снимать. Чтобы избежать повторных измерений, рекомендуются обноски – горизонтальный брусок между двух колышков. На каждую ось их нужно 2 штуки, по широким планкам можно натянуть сразу три струны (боковые грани фундамента, ось стены).

Подушка, опалубка.

Слой нерудного материала под подошвой ленты монолитного фундамента предназначен для замены пучнистого материала, выравнивания дна траншеи. Наиболее популярна схема подосновы:

• песок 20 см + щебень 20 см – уложены на геотекстиль, обернуты им сверху после трамбовки каждых 10 см
• щебень + песок (толщина аналогична) – более удобный вариант, добавляется лишний слой геотексиля между этими материалами, зато не нужно заливать подбетонку при укладке рулонной гидроизоляции
• песок 40 см либо щебень 40 см – первый вариант только при низком УГВ, второй при высоких грунтовых водах

Рулонная гидроизоляция (обычно гидростеклоизол) укладывается в 2 – 3 слоя с выпуском, чтобы после бетонирования ее можно было завернуть на боковые грани ленты. Опалубка монтируется поверх нее, лучше применять материалы, которые можно будет использовать повторно (ОСБ, фанера, доска обрезная).

Вертикальные щиты, высота которых больше проектной отметки на 5 см, подпираются к бортам траншеи, земле, скрепляются перемычками (шпильки, брусок). В подземном уровне необходимо оставить отверстия для ввода инженерных систем, в цокольной части продухи вентиляции. Для этого сквозь щиты пропускают трубы, которые остаются в бетоне для гильз либо вытаскиваются при распалубке.

План опалубки фундамента ленточного чертеж.

Армирование, заливка.

Аромокаркас ленточного фундамента обычно двухуровневый. Для легких построек достаточно двух рифленых прутков в верхнем поясе, двух в нижнем. Для фиксации стержней внутри опалубки применяют прямоугольные хомуты, выгнутые из гладкой 6 – 8 мм арматуры, к которым привязывают проволокой продольную арматуру. Основными требованиями являются:

• разбежка стыков в соседних рядах на 60 см минимум
• изгиб на углах
• нахлест от 60 см

План армирования фундамента ленточного чертеж. Нижние стержни опираются на полиэтиленовые подставки или бетонные подкладки для обеспечения защитного слоя. заливка происходит по стандартной технологии с уплотнением по кольцу каждых 60 см бетона для удаления воздуха.

Гидроизоляция, дренаж.

Для монолитного фундамента. частично или полностью погруженного в землю, необходима защита от влаги. Ее осуществляют несколькими способами:

План гидроизоляции фундамента ленточного чертеж.

• гидроизоляция наружных граней ленты – пенетрирующие продукты, обмазка битумной мастикой, оклеивание Гидростеклоизолом либо два последних варианта в комплексе
• дренажная система – размещается по периметру на уровне подошвы ленты

План котлована под фундамент чертеж. В наружный периметр отмостки встраивается ливневка (дождеприемники + поверхностные лотки), с помощью которой отводятся талые, дождевые стоки.

Вышеприведенная технология годится для ленточного фундамента любого типа, заглубления. Рекомендации специалистов помогут избежать ошибок, снизить трудоемкость операций строительства. Жилище будет иметь высокий эксплуатационный ресурс, несмотря на самостоятельные расчеты.

Устройство фундамента

Основание такого типа предполагает заглубление в грунт «ленты», по периметру здания, под несущими стенами и перекрытиями. Такой вид основания оптимален для кирпичных домов небольшой этажности и не самого благоприятного грунта. К тому же пустоты между лентами можно использовать для обустройства подвала и цокольного этажа.

В зависимости от типа установки различают монолитные и сборные варианты. В первом случае ленты заливаются непосредственно на месте строительства, в результате чего получается цельная армированная конструкция с наиболее высокой несущей способностью, однако долгим процессом схватывания и набора прочности. Сборный вариант предполагает более быстрое строительство из готовых железобетонных блоков.

Устройство свайного фундамента

Наилучшим основанием для сооружения дома на эродированном грунте считается свайный фундамент. Глубина крепления столбов находится гораздо ниже уровня промерзания почв, поэтому такому основанию не страшны грунтовые воды.Для равномерного распределения нагрузки на внедренные в почву сваи, сверху также используют покрытие железобетонной плитой или ростверком.

Сваи хороши для легких сооружений, в частности легких каркасных конструкций и деревянных домов, в этом случае такой вид фундамента дешевле ленточного.

Устройство винтового фундамента

Винтовой фундамент имеет множество достоинств, среди которых высокая скорость и относительная простота монтажа. При сборке фундамента на месте остается только вкрутить винтовую сваю в грунт по заранее намеченному периметру. Стоит отметить, что небольшие и средние по диаметру сваи легко внедрить самостоятельными усилиями, без использования специальной техники и не нарушая при этом окружающего ландшафта. Погодные условия в момент возведения роли не играют.

В целях повышения устойчивости и задержки развития коррозии полость сваи рекомендуется залить бетоном. Для обеспечения жесткости конструкции, выровненные на одном уровне сваи, скрепляются металлическими, железобетонными или деревянными балками.

Устройство монолитного фундамента

Перед процессом заливки монолитного фундамента по периметру будущего здания роется котлован, в котором сооружается деревянная опалубка, предотвращающая впитывание цементного раствора в почву. Дно ямы закрепляется песком и щебнем, затем после установки арматуры производится бетонирование.

Важно помнить, что внесение в план коммуникаций после проведения бетонирования весьма затруднительно, поэтому вопросы, связанные с расположением отверстий в фундаменте, в этом случае решаются заранее. Устройство столбчатого фундамента

Устройство столбчатого фундамента

В ходе закладки этого основания по периметру, углам, а также на пересечении стен и перегородок будущего здания устанавливается система столбов. Глубина установки может начинаться от 1,8-2 м. В зависимости от тяжести здания расстояние между столбами колеблется в пределах 1,2 – 2 м. Чтобы избежать выталкивания и опрокидывания столба основание (пятка) расширяется в диаметре как минимум на 20 см.

Для дополнительной фиксации и более равномерного распределения нагрузки также требуется ростверк. Наиболее распространенным вариантом считаются железобетонные столбы, установленные на песчаные «подушки». Каждый столб – конструкция самостоятельная. Так как лишенные нагрузки сверху столбы могут быть подвержены выталкиванию, установка, устройство ростверка и закладка стен производятся в течение одного сезона.

Опалубка для монолитного фундамента

Установка опалубки — это создания формы, в которую будет заливаться бетон. Опалубка может быть собрана из досок или щитов. К ней предъявляются серьезные требования по жесткости и прочности.

Бетонный раствор имеет большую массу, из-за чего возможна деформация и распирание опалубки. Поэтому ее стенки жестко закрепляются в строго вертикальном положении и стягиваются между собой. Если опалубка выполняется из досок, то через каждые 50 см доски дополнительно скрепляются поперечными брусками. Все стыки внимательно проверяются на наличие щелей, чтобы раствор не просачивался наружу.

Стенки опалубки изнутри рекомендуется закрыть пленкой. Тогда, доски останутся чистыми и их можно будет использовать в другом месте.

В слабо и среднепучинистых грунтах можно обойтись без засыпки пазух фундамента песчаным грунтом. В таких грунтах стену мелкозаглубленного фундамента удобно заливать бетоном без опалубки, в траншею с вертикальными стенами. После отсыпки и уплотнения песчаной подушки, дно и стенки траншеи застилают гидроизоляционной пленкой, в траншею помещают арматурный каркас и укладывают бетон. После укладки бетона, края пленки заворачивают на бетонную ленту, создавая таким образом горизонтальный слой гидроизоляции между фундаментом и цоколем.

Вдоль стен опалубки или траншеи, до заливки бетона, рекомендуется размещать  плиты утеплителя для утепления фундамента и устранения мостика холода через цоколь дома.

Вертикальные плиты утеплителя укладываются внутрь опалубки до укладки бетона и крепятся к опалубке гвоздями без шляпки. Поверхность утеплителя для лучшего сцепления с бетоном обрабатывается проволочной щеткой.  Поверхность бетона закрытая утеплителем часто не нуждается в дополнительной гидроизоляции. Или гидроизоляцию устраивают поверх утеплителя.

После укладки бетона в стену фундамента, продолжить строительство дома можно не ранее, чем через 20 дней, необходимых для твердения и набора бетоном достаточной прочности.

Последовательность проектных работ

Перед началом составления проекта необходимо принять решение по предназначению будущего объекта. К примеру, следует решить, строить фундамент под небольшой жилой домик или заливать основание под дачу.

Для дома следует определить, сколько комнат планируется устроить. При возникновении необходимости в жилые помещения должны быть включены гостевые комнаты. В черновом варианте планировки следует указать подробные чертежи основания.

Фундаментный чертеж должен включать всю массу объекта, показатель увеличения нагрузок во время эксплуатационного периода, особенности почвенного состава

Здесь очень важно отобразить тип грунта, от которого будет зависеть показатель прочности и долговечности будущего объекта

Очередной этап формирования проекта – подсчитать и указать все дополнительные сооружения, которые планируется построить на участке. Сюда могут войти гаражный бокс, кладовка, туалет, баня.

Для особой планировки размещения фундаментной основы нуждаются заказчики, стремящиеся создать уединенную зону для отдыха на собственной территории

Им очень важно расположить основной фасад таким образом, чтобы скрыть его от посторонних взоров украшениями ландшафта

До того, как завершится создание фундаментного плана, следует указать необходимые объемы земельных работ по устранению всех неровных мест на территории. Теперь разрешается перейти к составлению генплана и нанесению чертежей фундаментной основы на бумажный носитель информации.

Блочный фундамент для жилого дома

Фундамент из блоков: особенности и этапы возведения

Блоки для возведения фундаментом являются современным строительным материалом, который пользуется популярностью благодаря удачному сочетанию ценовой доступности и внушительных технических характеристик.

Производители предлагают широкий ассортимент блоков, различающихся рабочими параметрами, что позволяет выбрать материал с учетом индивидуальных требований.

Перед возведением подобного фундамента рекомендуется ознакомиться с основными положительными и отрицательными сторонами данного варианта, а также со спецификой укладки. Все эти особенности подробно рассматриваются в предлагаемой статье.

Устройство и виды

Оптимальное устройство блочного фундамента обычно выглядит следующим образом:

1. Песчаная подушка, которая кладется прямо на грунт.
2. Бетонное основание с арматурой.
3. Слой гидроизоляции.
4. Асбестцементный лист с гладкой поверхностью.
5. Бетонные блоки, в зависимости от технологии они укладываются в 2-3 ряда.

Использование блоков позволяет возводить две основные разновидности фундаментов:

• Столбчатые конструкции считаются бюджетным вариантом. Использовать эту технологию целесообразно в регионах с суровым климатом, где отмечается значительная глубина промерзания почвы, а также с песчаной почвой или при ее повышенной кислотности. Обычно они возводятся при строительстве бань, хозяйственных построек или щитовых домов.
• Ленточные конструкции подходят для строительства небольших жилых зданий, обладающих незначительным весом, например, дачных коттеджей.

Достоинства и недостатки

Кроме уже названной ценовой доступности, возведение блочных фундаментов обладает следующими положительными сторонами:

1. Возможность выдерживать воздействие не только сильных морозов, но и резких изменений температурного режима. Подобная морозоустойчивость достигается путем добавления в основной материал блоков специальных присадок, что делает возможным их использование даже в регионах с экстремальными климатическими условиями.
2. Повышенная степень устойчивости перед различными химическими веществами и агрессивными средами. Это позволяет использовать блоки при строительстве на участках с почвой, отличающейся высокими показателями кислотности.
3. Внушительная прочность материала, что повышает его надежность и эксплуатационный срок фундамента.
4. Широкий ассортимент, позволяющий подобрать блоки различных форм, размеров и составов.

Несмотря на такое количество достоинств, материал не лишен и определенных отрицательных сторон, которые заключаются в следующем:

• Использование крупных габаритов предполагает задействование строительных бригад и специальной техники, что добавляет дополнительные финансовые траты и усложняет технологию возведения.
• Необходимость заделывания всех швов и зазоров, в противном случае основание постройки будет разрушаться, а в здание начнет проникать холод и сырость.
• Прочность является довольно высокой, но она все равно ниже, чем у монолитной конструкции.

Подготовительные работы

Возведению фундамента будут предшествовать подготовительные работы, алгоритм которых описан ниже:

1. Проведение предварительного расчета блочного фундамента, для этого чаще всего используют специальное программное обеспечение, при помощи которого вводятся основные технические характеристики возводимого строения и осуществляется раскладка блоков. Это позволит на начальной стадии определить особенности крепежа отдельных элементов конструкции.
2. Во время проведения расчетов необходимо определить месторасположение коммуникаций, поскольку для них потребуется проделать отверстия в блоках. Сведения об этом следует указать при покупке материала.
3. Создание бумажного или электронного проекта строительной площадки, на которой должны быть отмечены места, в которых будет размещаться техника, материал и прочие объекты.
4. Первичная подготовка места строительства подразумевает удаление верхних слоев грунта. Быстрее всего осуществить этот процесс можно при помощи экскаватора; убранную землю необходимо размещать поблизости, поскольку она еще может потребоваться для проведения обратной засыпки.
5. Необходимо осмотреть полученный котлован и осуществить разметку осей будущих стен постройки. Для этих целей можно применить деревянные колышки и достаточно прочную леску.
6. На финальном этапе подготовительных работ можно организовать внутренний дренаж основанием, хотя это и не является обязательным условием, если в ходе строительства будет обеспечена качественная гидроизоляция пола и стен возводимой постройки.

Как сделать ленточный фундамент своими руками

Что понадобится

Как залить ленточный фундамент самостоятельно? Для этого потребуются следующие материалы:

• ингредиенты строительного раствора (см. ниже);
• фанера или доски, гвозди;
• металлическая арматура + проволока для связывания;
• рубероид, мастичная гидроизоляция.

Состав бетона

• для легких домов можно использовать цемент М200, для тяжелых – от М300. — 1 часть;
• песок – сухой просеянный, без мусора, камней и глины, предпочтительно речной —  3 части;
• щебень средней фракции — 5 частей;
• вода – 60%.

Состав бетона: 1- песок, 2 — щебень, 3 — цемент, 4 — вода

пластификатор – 1-2%;

Свойства пластификатора для бетона

Для приготовления большого количества раствора следует приобрести или арендовать бетономешалку. При заливке ленты в холодную погоду воду рекомендуется подогреть. В жаркую – охладить, а после заливки периодически смачивать ленту водой, чтобы она схватывалась медленнее.

Обратите внимание!

Оптимальный срок созревания бетона – месяц.

Пошаговая инструкция

Чтобы сделать ленточный фундамент, нужно:

1. Расчистить площадку.

2. Промаркировать будущую траншею колышками и шнуром по наружному краю и по внутреннему.

3. Вырыть траншею проектной глубины и ширины.

4. Утрамбовать дно.

5. Насыпать дренаж: 10 см песка, залить водой и утрамбовать, затем 10 см щебня.

6. Простелить рубероидом дно и стенки траншеи.

7. Налить на дно первый слой бетона (10 см), дождаться схватывания (около недели).

8. Собрать и установить опалубку из оструганных с одной стороны досок 3-5 сантиметров. Высота над уровнем грунта равна высоте цоколя (30 сантиметров минимум). Через небольшие интервалы установить внутри распирающие доски. Крепежные гвозди следует забивать изнутри наружу.

9. Установить в опалубку арматурную сетку из связанных проволокой прутьев сечением 1-1,5 см. Между вертикальными прутьями шаг 10-25 сантиметров, горизонтальные – минимум на двух уровнях: на небольшом расстоянии от дна канавы и от верха будущей ленты.

10. Залить раствор слоями по 20 сантиметров. Каждый слой утрамбовать и проткнуть в разных точках металлическим прутком, чтобы выпустить воздух.

11. Через две-три недели после заливки можно снять опалубку и выполнить гидроизоляцию вертикальных стенок ленты: обмазать мастикой и оклеить рубероидом.

12. Засыпать канаву смоченным песком, утрамбовать.

13. После схватывания ленты осуществить горизонтальную гидроизоляцию.

Плюсы и минусы

Технология устройства ленточного фундамента предполагает создание монолитного основания с помощью бетонного раствора, на котором располагаются стены. Широко используется при возведении под домом подземного гаража, цокольного этажа или подвала. Основным преимуществом является возможность его монтажа практически на любом грунте.

Правильно выполненный фундамент выдержит большие нагрузки

Среди прочих достоинств выделяются следующие характеристики:

• грамотно рассчитанный и выполненный мелкозаглубленный ленточный фундамент по своей максимальной нагрузке практически не уступает конструкции, собранной из железобетонных плит;
• фундаментные работы могут быть выполнены самостоятельно, что существенно экономит средства, затраченные на строительство;
• широкий выбор различных технологий производства позволяет выбрать определённый вид в зависимости от предпочтений и стоимости;
• ленточные фундаменты можно легко изолировать от влаги и холода ещё в процессе монтажа.

Бутовый фундамент

Бутовый, блочный или монолитно-ленточный фундамент для дома при правильных расчётах, монтаже и качественном материале способен прослужить длительный срок.

Например, первый и последний – до 150, кирпичный – 30 – 40, а сборный бетонный: 50 – 70 лет.

Однако, несмотря на многочисленные преимущества, есть несколько недостатков. Последние по ряду причин могут стать достаточно нерентабельными:

1. Технология устройства монолитного ленточного фундамента не подходит для некоторых типов грунтов.
2. Если размеры планируемой постройки значительны, возникает потребность в большом количестве бетона. Так как заливка должна выполняться в один день, приготовить такое количество смеси не всегда представляется возможным, поэтому возникает необходимость обратиться к услугам специализированных компаний и аренде спецтехники.
3. Устройство ленточного фундамента – достаточно сложная, трудоёмкая работа, выполнить все действия в одиночку не получится. Подробнее смотрите в этом видео:

Ленточный фундамент допускает последующую постройку на нём различных строений, начиная от деревянного и заканчивая монолитным домом.

Уникальность конструкции заключается в том, что по сравнению с плитным монолитным железобетонным основанием работ для его монтажа нужно гораздо меньше.

Тем более, если для основного материала выбраны не бетонные блоки под фундамент, а монолитная конструкция, появляется возможность произвести все действия самостоятельно.

Всё это характеризует ленточные конструкции как наиболее востребованные виды оснований для строительства небольших коттеджных домов, гаражей и любых других хозяйственных построек.
