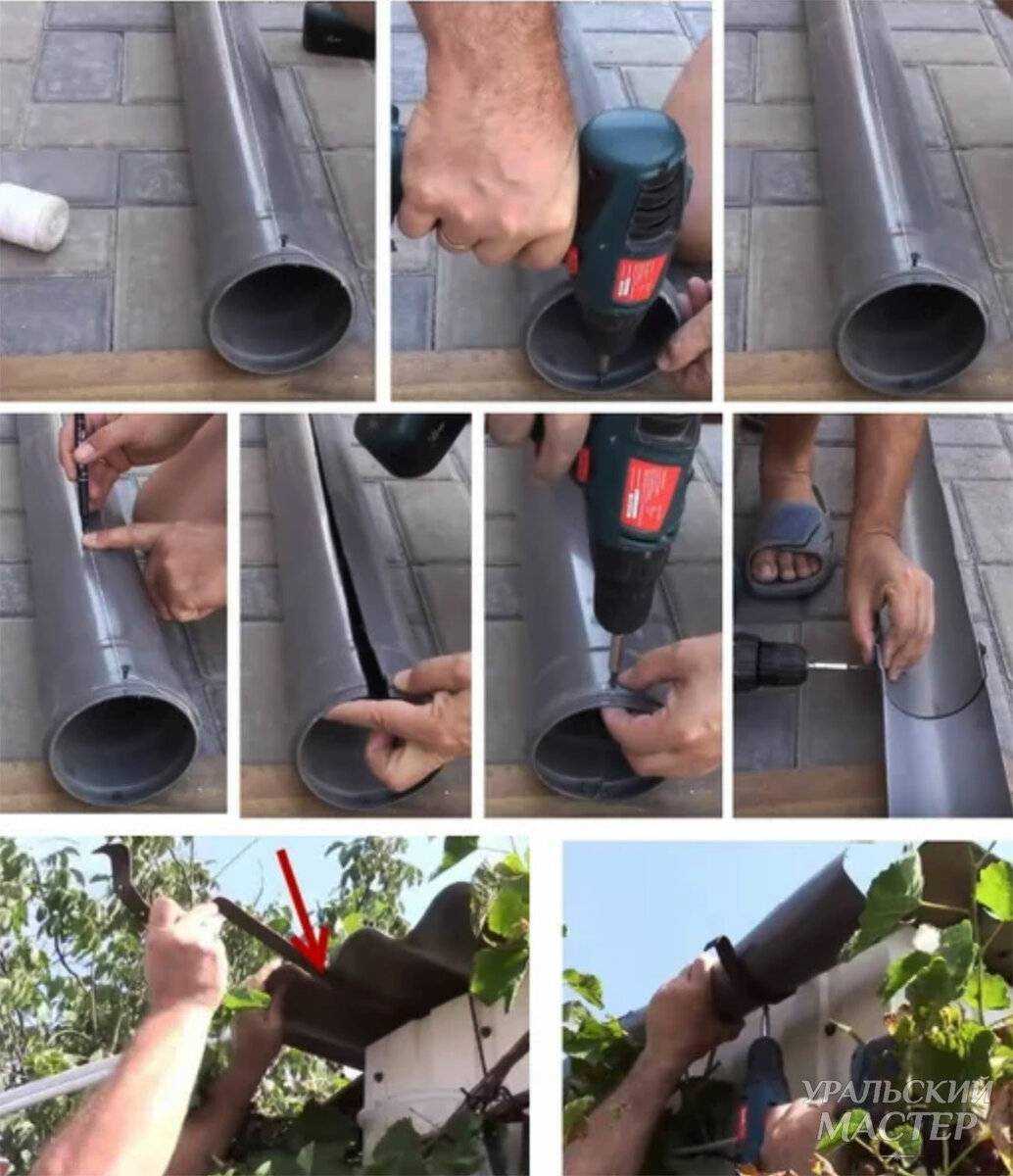

Водостоки для крыши своими руками из подручных материалов

Пошаговая инструкция по монтажу водостока своими руками

Разберем поэтапно самостоятельную фиксацию системы из пластика.

Необходимые инструменты и приспособления

Для работы понадобится такой набор:

• ножницы по металлу;
• шуруповерт;
• ножовка по металлу или дереву;
• перфоратор (чтобы крепить к стене хомуты);
• уровень;
• ручная или электродрель;
• отвертка;
• рулетка, карандаш;
• резиновый молоток;
• строительные леса;
• маркер, шнур (для отметок);
• стусло – инструмент для перпендикулярного распила.

Если работа проводится с оцинковкой, то понадобятся еще и плоскогубцы.

Порядок монтажа

Рекомендации таковы:

1. Отмечаем места крепежа крайних кронштейнов на карнизе. Причем край крыши должен быть на расстоянии до 15 см от кронштейна.
2. Теперь отмечаем, где будут установлены воронки. По нормам одна воронка идет на 50 кв. м крыши или одна воронка на скат. Ставим возле края или посередине. Кронштейн монтируем с другой стороны карниза. Воронку прикручиваем к лобовой доске или на удлинители держателя (когда лобовая доска отсутствует).
3. Натягиваем веревку под требуемым уклоном между воронкой и крайним держателем. Проверяем соблюдение уклона. Через каждые 15 см по обе стороны от воронки ставим кронштейны.
4. Фиксируем кронштейны по оставшейся длине карнизной части через каждые 50 см.
5. Внутрь воронки вставляем желоба до полного защелкивания.
6. Теперь желоба вставляем внутрь кронштейном до защелкивания.
7. Если того требует конструкция крыши, между двумя желобами ставим соединитель.
8. Когда воронка прикреплена к краю карниза, то, чтобы закрыть ее заглушкой, придется соединить эти два элемента куском желоба. Отрезок делаем с выступом за край крыши на 5–10 см.
9. Ставим заглушку на желоб до щелчка.
10. Чтобы соединить желоба по углу берем специальный универсальный угол. В случае, если поворот выполняется не под прямым углом, лучше взять регулируемый угол. Стыки проходим герметиком.
11. Закрываем сверху желоба защитной решеткой.
12. Если карнизный вылет присутствует, то воронку с трубой соединяем двумя коленами и куском трубы нужной длины. К нижнему колену крепим хомут.
13. Если такого вылета нет, воронку с трубой соединяем напрямую друг с другом или муфтой.
14. Трубы между собой соединяем муфтой с прокладкой.

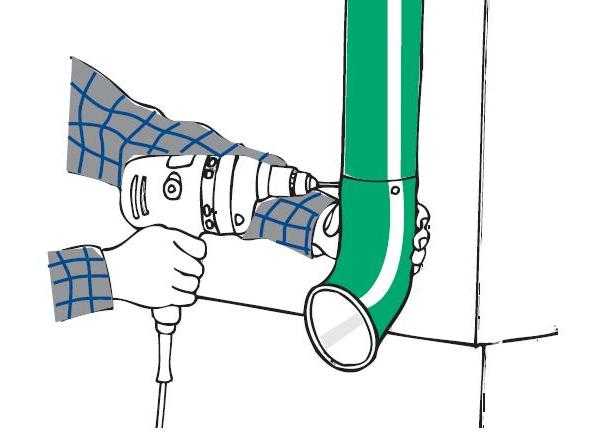

15. К дому трубы крепим хомутами через каждые 1,5 м. Для этого в фасад вкручиваем дюбель, накручиваем хомут, затягиваем хомут на трубе.
16. На расстоянии от грунта в 20 см к трубе крепим слив.
17. На плоской крыше, когда скат примыкает к стене, ставим поворотный отлив.

На этом работу можно считать оконченной.

Как устанавливать вертикальные водоотводы

Особенность заключается в том, что вертикальные водоотводы для соединения с воронкой зачастую имеют несколько углов. Их количество зависит от формы здания.

Последовательность монтажа следующая:

1. Определяется расстояние от стены к воронке, длина муфты. Выбираются два угла. Недостаток расстояния компенсируется отрезком прямой трубы.
2. Верхнее колено нужно сделать неразборным, то есть приклеить к воронке, другие вставляются без клея.
3. Проводится разметка под хомуты. Здесь пригодится уровень. Придерживаясь вертикали, отмечаются точки под каждый хомут.
4. По отмеченным точкам сверлятся отверстия под дюбеля. Фиксируются хомуты. Когда кирпичная стена имеет слой теплоизоляции из пенополистирола, пенопласта или отделку из сэндвич-панелей, то длины дюбеля должно хватать углубиться в стене минимум на 3 см.
5. Вставляется труба. Фиксируется хомутом. На 3 м трубы идет два хомута.
6. К трубе приклеивается колено, через которое вода будет стекать на брусчатку в капельник или любую емкость. Накопившуюся воду дачники часто используют в хозяйственных целях.

Правильно выполненный монтаж водостока позволит защитить кровельное покрытие, фасад здания от излишка влаги, продлит их срок службы. Работы вполне получится выполнить самому. В противном случае можно заказать установку у специалистов под ключ.

Типы водосточной системы

Различают внешний тип и внутренний тип водоотведения.

Система внешней конструкции водостока особенно пригодна для домов, расположенных в теплом климате, если зимой бывают сильные морозы, то водосток должен быть снабжен системой против обледенения.

Система внутренней конструкции водостока предполагает проведение водоотводных труб внутри помещения. Конструкция бесперебойно работает при любых температурных изменениях. Такую систему устанавливают в многоэтажных зданиях, имеющих плоскую либо односкатную кровлю, также она подходит для торговых центров.

Виды внутренней водосточной системы

Такую систему сложнее соорудить своими руками, но это более экономный вариант для слива, так как требует меньше задействованных воронок и труб с малой внутренней окружностью.

Плюсом конструкции считается, отличная работа в период обильных осадков и функцией самоочищения, используя напор протекающей жидкости.

Водосточные системы замкнутые и незамкнутые

Тип кровли напрямую влияет на выбор конфигурации и определяет особенности монтажных работ по установке водостоков.

Двухскатная кровля допускает установки двух горизонтальных желобов и двух труб, установленных вертикально.

При нестандартном типе крыши система требует разработки подходящего комплекса водоотвода для того, чтобы слив работал без перебоя, при этом конструкция выглядела красиво и не портила фасад здания.

Вальмовый тип кровли требует прокладки водостоков в разные стороны, для этого в разных углах здания устанавливают вертикальные трубы, обеспечивающие слив воды.

Все расчеты, необходимые для организации замкнутой системы, производят, учитывая общую площадь крыши.

В двускатных крышах, многоскатных либо разноскатных кровлях устанавливают от двух и более отдельных линий водоотводных желобов. Трубы, ведущие от них влагу, располагаются вертикально в центре стены здания либо по углам дома.

Монтаж водостоков для крыши своими руками

Инструкция по установке водостоков на крыше — основные
моменты:

определить отправную точку. Она находится максимально
высоко;

установить кронштейн желоба.

Нюанс. При установке желоба нужно следить, чтобы соблюдался
минимальный уклон водостока крыши в 2-3 мм на 1 метр.

уложить и выполнить крепление желоба водостока;

Совет. Части желоба не закрепляются между собой, а
укладываются в нахлест. Величина которого 7-10 см. Это зависит от уровня
осадков. Нахлест позволяет компенсировать расширение металла при нагреве

установить воронку на водосток. Воронка должна располагаться
между кронштейнами на самой нижней точке.

Совет. Место под воронку вырезается заранее ножницами по
металлу. Использование болгарки не допускается.

соединить воронку с трубой. Если нужно, используются углы
(желоб угловой).

Совет. Если труба будет находиться непосредственно возле
стены, то стена будет намокать.

зафиксировать водосточную трубу хомутами;

Совет. Расстояние между кронштейнами водостока зависит от
веса конструкции, места установки трубы и ветровой нагрузки. Но оно должно
составлять не более 1 м.п.

закрепить нижнее колено (отлив) внизу трубы. Его длина
зависит от ширины фундамента. Ведь цель монтажа водостока — отвод воды от
цоколя дома;

при необходимости выполнить монтаж системы антиобледенения
кровли и водостоков.

В этом руководстве приведены основные требования по сборке и
установке водостоков своими руками, технология монтажа каждой отдельной системы
уникальна.

Рекомендуем ознакомиться с подробным описанием с пошаговой
инструкцией по монтажу пластиковой и металлической водосточной системы.

Монтаж водосточной системы

В малоэтажных сооружениях применяют наружную отводную систему (трубы, желоба, воронки и прочее), все элементы которой крепятся непосредственно к крыше и стенам здания, обеспечивая эффективный сток осадков с кровли. Монтаж (его выполняют сверху вниз) сводится к соединению частей друг с другом и закреплению готовых изделий на стене. Вначале устанавливают желоба, потом воронки, трубы и колена.

При наличии вальм (независимо от количества) отводы вниз желательно выполнить от их стыков на углах. Если уклон крыши небольшой, вертикали можно располагать где угодно.

Держатели желобов

Крюки необходимо поставить так, чтобы минимальный уклон на 1 м составлял около 3 мм. Для определения уклона по всей трассе длину крыши умножают на 3. Например, при 6 м уклон составит 6*3 =18 мм=1,8 см.

Пошаговая инструкция по монтажу держателей

Рекомендуется выдерживать между крюками интервал в 0,5–1 м и ставить крепления у стыков жёлоба. При большем расстоянии изделие из тонкого металла может прогнуться. Работа выполняется в такой последовательности:

1. Вначале устанавливают два крайних держателя. В зависимости от применяемых кронштейнов их прибивают на стропила или мауэрлат сразу или, просверлив отверстия, укрепляют с помощью дюбелей.

2. На них закрепляют шнур для определения мест установки остальных элементов.

3. Проверяют уклон уровнем.

4. Промежуточные держатели прибивают (привинчивают) туда же или крепят на обрешётке.

Закрепление воронок

Воронки размещают на желобах в местах предположительной установки труб. Расстояние между ними не должно превышать 10 м. Сначала намечают отверстия и вырезают их. Затем прижимают воронку с крыльями и загибают концы внутрь жёлоба, обеспечивая надёжный и прочный зацеп.

Воронку вставляют в вырезанное отверстие и закрепляют на жёлобе, загибая крылья внутрь

Установка труб

Вертикальные элементы системы ставят под воронками или немного в стороне, применяя угольники и колена. Для этого отмечают на стене точки, где будут выполнены крепления. Промежуток между ними (по вертикали) не должен быть более 2 м. Стену в этих местах следует просверлить и вставить дюбели с хомутами, но можно просто забить туда штыри.

Пошаговая инструкция по установке водосточной трубы

Для крепления вертикальных элементов водостока выполняют следующие действия:

1. Намечают место.

2. Сверлят стену и вставляют дюбели.

3. Саморезами привинчивают хомуты.

4. Устанавливают трубы.

5. Зажимают все элементы.

Сливные колена

Колена устанавливаются в самом низу труб, на расстоянии не более 30 см от земли и не менее 40 см от стены. Это необходимо для того, чтобы струя воды не заливала цоколь и не подтачивала его.

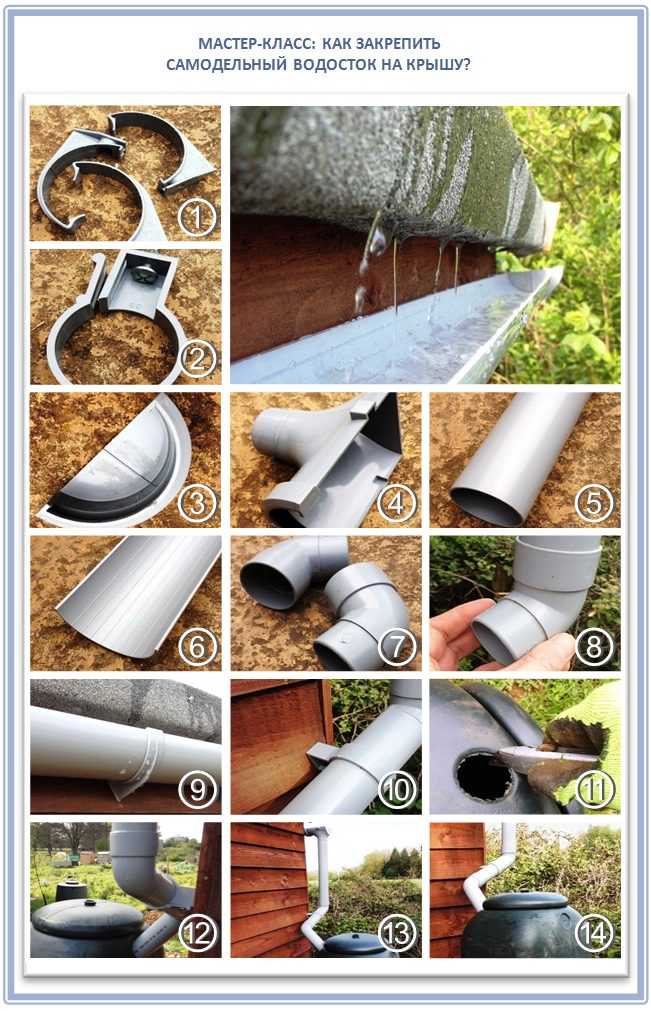

Самодельную систему водостока изготовить очень легко, но за ней нужно следить, чтобы она не забивалась мусором. После всех работ её следует обезопасить от попадания листьев. Это делают с помощью промышленных или самодельных решёток, устанавливаемых на желоба или раструбы воронок.

Слив с крыши для воды — устройство водоотвода со скатных крыш

Крыши на домах старой постройки имеют простую двускатную конструкцию кровли. Но, современные дома оснащены более сложными стропильными системами. Скатов больше, они примыкают друг к другу под разными углами. Это требует правильного устройства слива воды с крыши.

Поэтому рассмотрим пошагово каждый из элементов.

1. Слив воды с крыши

Этот момент важен, потому что вода может попасть внутрь дома, еще не доходя до водостока. Можно выделить три зоны повышенного риска на кровле, в результате которых течет крыша дома (и способы, как устранить течь на крыше).

Место стыка двух скатов с образованием внутреннего угла. Если частный дом имеет крышу, такую как на фото, то необходим монтаж ендовы или разжелобка на кровле.

Выделяют два вида ендовы:

Одинарный нахлест (нижняя ендова).

Нюанс. На выбор нахлеста влияет материал кровли и угол наклона ската крыши. При высокой высоте волны кровельного материала (шифер, металлочерепица) и при угле наклона ската больше 30° применяется одинарный нахлест. Если материал плоский (битумная черепица) и угол меньше – двойной нахлест.

Двойной нахлест (нижняя и верхняя ендова).

Нюанс. Конструкция нижней ендовы очень проста, поэтому ее обычно делают своими руками. Это просто согнутый пополам лист металла. Но, для того, чтобы она выполняла свои функции нужно знать, как правильно установить нижнюю ендову. Грамотный монтаж заключается в следующем: ендова нижняя крепится с помощью кляймеров (использование саморезов не допускается).

2. Место (узел) примыкания кровли к стене

В данном случае используется специальная планка примыкания для кровли. Монтаж планки выполняется в угол между домом и кровлей.

Специфика выбора планки для примыкания

На фото приведены три разновидности планки.

Но только планка «в» обеспечит герметичность стыка, за счет небольшой кромки, которая заводится в запил на стене. Планка «а» не имеет завальцовки вообще. У планки «б» нижняя завальцовка наружная. Это то место, с которого планка начнет ржаветь.

Нюанс. Для герметичного соединения в кирпиче нужно сделать запил и завести туда один край планки. Второй свободно ложится на кровле.

3. Отвес крыши

По правилам монтажа водосточной системы, кровельный материал должен заканчиваться в середине желоба. Тогда, вода из него не будет попадать на стены дома.

Однако, такое возможно не всегда. Это может быть связано с особенностями кровельного материала (например, длина металлочерепицы всегда кратна 350 мм, а обычной кратна 1 шт.) или с просчетом во время проектирования стропильной системы. В этом случае монтируют дополнительную карнизную планку.

Вторая составляющая системы слива воды с крыши – водосточная система.

Ознакомимся с ее основными элементами и посмотрим, как сделать водосточную систему самостоятельно.

4. Составляющие элементы водосточной системы

Прежде чем приступить к изготовлению отлива, нужно разобраться, какие элементы (комплектующие) нужны:

желоб. Служит для приема воды со скатов. Его диаметр зависит от площади ската;

воронка или ливнеприемник. Соединяет желоб и трубу;

труба. Отводит воду в дренажную систему или подальше от фундамента;

углы и повороты. Позволяют обойти дом, выступающие элементы или установить трубу на нужном расстоянии от стены;

заглушки. Используются в тех местах, где не предусмотрена воронка.

Совет. Заглушки устанавливаются в наиболее высоком месте.

крепежи. Для желоба и трубы.

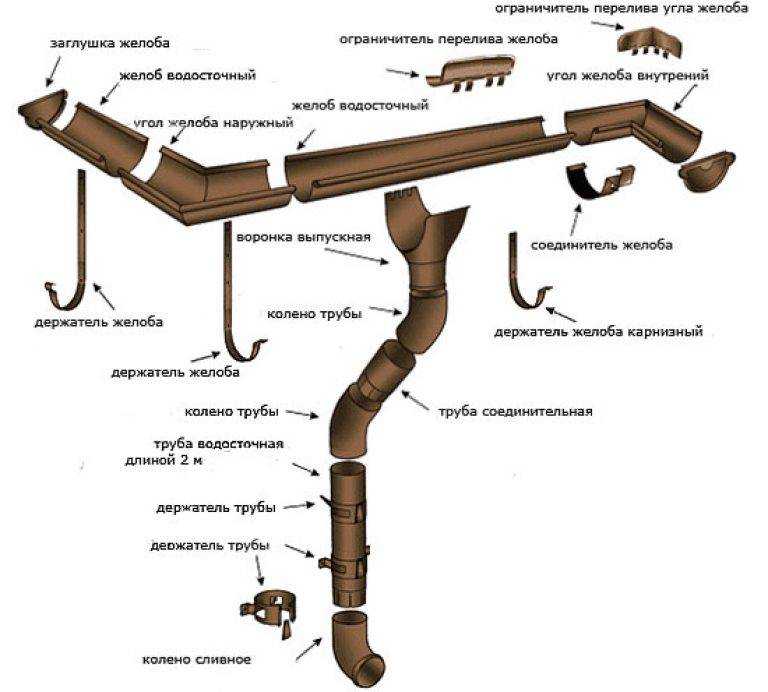

Наглядно элементы водосточной системы приведены на схеме.

Рекомендации по эксплуатации водостоков плоских крыш

В процессе эксплуатации зданий и сооружений, оснащённых плоской кровлей, для предотвращения подтопления внутренних помещений необходимо выполнять ряд мероприятий, обеспечивающих недопущение подобных явлений.

Вот что следует делать в этих целях:

• выполнять очистку водоприёмных воронок от листвы и прочих посторонних предметов;
• проверять герметичность стыков конструктивных элементов и, в случае их разгерметизации, восстанавливать её (менять уплотнительные резинки и манжеты, использовать герметик);
• при наличии финансовой возможности создать систему электрического подогрева (греющий кабель), обеспечивающую отсутствие снега и льда в местах стока воды (воронки, желоба и т.д.).

Выполнение данных мероприятий позволит избежать негативных явлений, вызываемых проникновением воды к строительным конструкциям и на поверхность земли вблизи фасада здания.

ледяных пробок в

Этап 3. Установка водосточных труб

Во время установки водосточных труб особое внимание надо обращать на соблюдение вертикали. Крепление соединительной трубы

Соединительную трубу ставят между двумя коленами в месте изгиба водосточной трубы (при переходе от кровельного свеса к стене дома)

Длина соединительной трубы определяется по месту: к расстоянию между коленами надо прибавить еще 10 см.

Крепление водосточной трубы с помощью хомутов-держателей Сначала нужно установить на стену хомуты. Ставят их: вверху и внизу водосточной трубы, в месте стыковки двух труб. У системы водослива МП «Престиж» хомуты 2-х видов: для деревянной и для кирпичной стены. Для фасадов с сайдингом используются хомуты для дерева – с лапками-кронштейнами. Труба в хомуте зажимается при помощи замка-скобы – его устанавливают на место с помощью киянки или ударяют молотком через деревянный брус. Внизу крепят сливное колено. Расстояние от него до решетки ливневой канализации – не более 300 мм. Тройник В том случае, когда к одному сливу надо подвести две трубы водостока, ставят тройник. У тройника  широкий раструб, поэтому подводить трубы можно под разными углами.

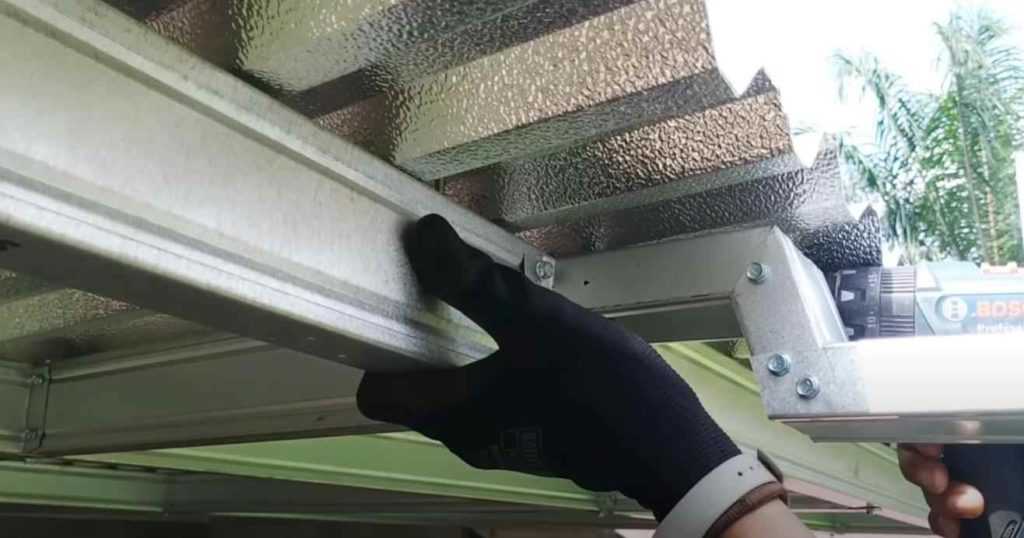

Установка кронштейнов и желобов

Крепление водосточной системы начинают с разметки мест установки кронштейнов при помощи разметочной нити.

Центр желоба следует располагать под линией нижнего края крыши. Зазор между линией (на схеме показана пунктиром) продолжения кровли и верхом желободержателя должен составлять не менее 25 мм.

Правильно закрепленный кронштейн

Воронка устанавливается над ливнеприемником. Закрепление воронки должно происходить на двух кронштейнах или в двух точках. Месторасположение воронки может быть по центру или с краю (закладывается в проекте). В желобе вырезается отверстие с помощью ножовки под размер воронки.

Воронка, врезанная в желоб

Кронштейны закрепляются на линии желоба (уклон линии желоба в сторону воронки от 2 до 5%). Шаг установки кронштейнов от 0,5 до 0,75 м (для подбора используется «Инструкция по монтажу водосточной системы» производителя). Крайний кронштейн крепится на расстоянии 25-30 см от заглушки на торце желоба. Расстояние от углового элемента до кронштейна не более 15 см.

Желоба вставляются в кронштейны, начиная с задней части, на торцы устанавливаются заглушки. Стыки желобов фиксируются специальными замками или соединительными элементами. Торцы желобов должны располагаться на 50-100 мм за боковым срезом кровли. В случае если пролет крыши более 8 м, между желобами требуется установка расширительного элемента.

Виды крепления и материал кронштейнов

1. Кронштейны устанавливаются на стропильную ногу. Используют металлические кронштейны.
2. При использовании лобовой (фронтонной) доски применяются кронштейны пластиковые.
3. Кронштейны крепятся на настил с использованием металлических удлинителей. Применяют  пластиковые или металлические кронштейны.

Разные виды крепления

Возможные ошибки и последствия

1. Увеличенный шаг между кронштейнами ведет к провисанию желобов.
2. Несовпадение края крыши со срединой желоба приводит к переливу.
3. Увеличение зазора между линией желоба и краем кровли – разбрызгивание и перелив.

Совет от профессионала:

При раскрое желобов и труб не допускается применение углошлифмашин, так как повреждается покрытие и остаются заусенцы. Резка производится ножовкой по металлу. Торцы среза рекомендуется зачистить напильником.

Как крепить водостоки правила монтажа

Прежде всего проводится проектный расчет, чтобы определить основные параметры: диаметры и длину труб и желобов, места креплений и другое.

Все работы непосредственно связанные с установкой водостока разбивают на несколько этапов.

Разметка и крепление кронштейнов

Тщательно измерив крышу по периметру, определяют длину желоба водоотвода. Затем отмечают места расположения воронок водостока.

Важно!

Воронка должна быть установлена ниже капельника, причем минимальное расстояние между последним и отверстием воронки, куда стекает вода, равна одному сантиметру.

Затем начинают закреплять крюки. Первыми, учитывая наклон водостока, два – самый короткий кронштейн для водостока и самый длинный, между ними протягивают шнурок. Именно по этой линии будет располагаться нижняя часть водосточного желоба. Далее между ними распределяют остальные с шагом в зависимости от материала водостока:

• 0,5-0,6 м – для пластиковых;
• 0,75-1,5 м – для металлических.

Установка сливов и желобов

Водосточный желоб должен легко ложиться в воронку, чтобы добиться этого при помощи ножовки или ножниц для резки металла в воронке с двух сторон вырезают полукруг. Затем в нее вставляют желоб и загибают его кромки и фиксаторы воронки: передний фальц воронки заходит за кромку желоба, а фиксаторы – заводят и загибают поверх задней.

Совет
Воронку слива прикрепляют к желобу перед тем, как его зафиксируют крюками.

Крепление желоба водостока выполняют следующим образом:

• желоб вкладывают в кронштейн, заводя его переднюю часть под загнутый конец последнего,
• поворачивают на 90⁰ в сторону ската крыши;
• фиксируют при помощи пластин.

Совет
Если водосточная система выполнена из пластика, то воронку и желоб склеивают специальным клеем.

Установка труб

Водосточные трубы отпиливают в соответствии с требуемой длиной. К стене здания крепят держатели для трубы: один верхней, а один – в нижней части здания. Если труба состоит из нескольких частей, объединяют с помощью соединительных труб и закрепляют в держателях. Отмостка должна отстоять от сливного колена на расстоянии от 30 см.

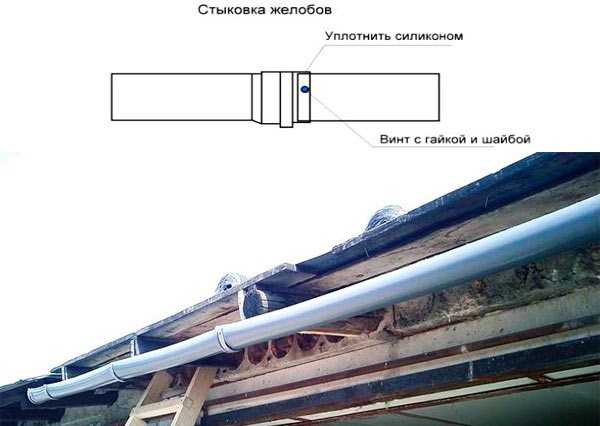

Соединение желобов

Монтажные работы заканчивают соединением друг с другом. Для этого используют муфту, в которую предварительно вставлена специальная уплотнительная полоса из резины, ребристой стороной вверх . Фиксирующая часть замка при этом должна быть разогнута на 90⁰. Соединительную муфту необходимо расположить таким образом, чтобы она оказалась посередине стыков желобов, сохранив между ними незначительный люфт – они не должны соприкасаться. После чего защелкивают замок соединителя.

Соединители желобов водостока одновременно выполняют роль компенсаторов. Желоба под действием жары, как правило, расширяются и увеличиваются в длине. И хотя удлинение на каждый метр довольно незначительно, скорее всего, водосточную систему придется перекрашивать. Благодаря компенсаторам удается избежать искажения конструкции.

Рекомендуем
Поверх желобов рекомендуется устанавливать пластиковое сетки, которые защитят их от попадания всевозможного мусора.

Смотрите монтаж водосточной системы на видео:

https://youtube.com/watch?v=J8y5gjtOah0

2019 stylekrov.ru

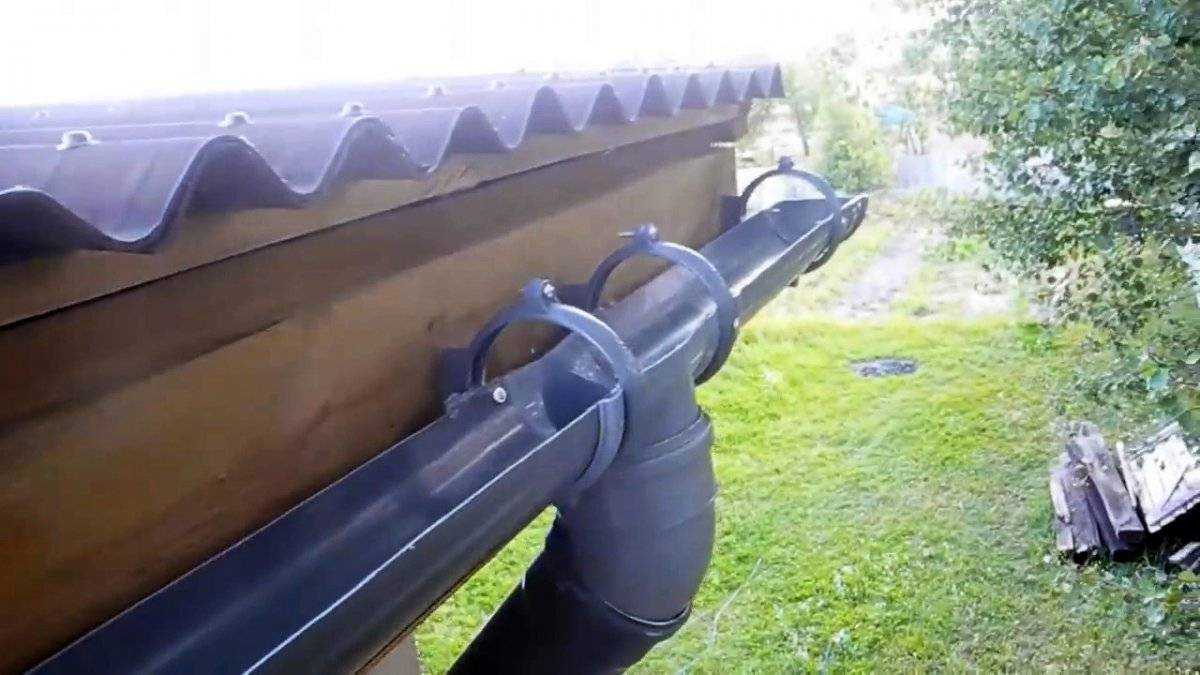

Виды водосточных желобов: как подобрать их для своего проекта

Важно подобрать оптимальные габариты, чтобы водосточный желоб и размеры его трубы справлялись со своими функциями наиболее эффективно. Концепция выбора заключается в том, что чересчур узкие элементы не будут справляться с потоками воды, а слишком широкие – обойдутся значительно дороже

Поэтому стоит учитывать следующие факторы:

1. Количество осадков для вашей местности.
2. Площадь и величина уклона крыши.
3. Индивидуальные особенности архитектуры дома.

Подберем размеры

Диаметр современных желобков и труб находится в пределах от 60 до 216 мм. Большинство продуктов соответствует нормам DIN EN, отдельные производители продолжают выпускать продукцию по ГОСТ 7623-84.

Домовладельцы, предпочитающие сделать водосточный желоб своими руками, должны учесть, что он должен быть несколько шире трубы. Высота борта делается не менее 10-12 мм. Наиболее ходовые соотношения элементов системы желобок/труба имеют следующий вид:

• 100/75 мм.
• 125/87 мм.
• 125/100 мм.
• 150/100 мм.
• 200/150 мм.

Для примера рассмотрим практический пример с площадью крыши в 60 м². Здесь подойдет желобок 100 мм и труба диаметром 80 мм. Для площади в 100 м² уже понадобится труба 100 мм и желобок на 150 мм. Параметры имеют усредненный характер, индивидуальные особенности постройки влияют на них непосредственным образом. Длина желобков обычно составляет 2-3 метра.

Основные этапы работ

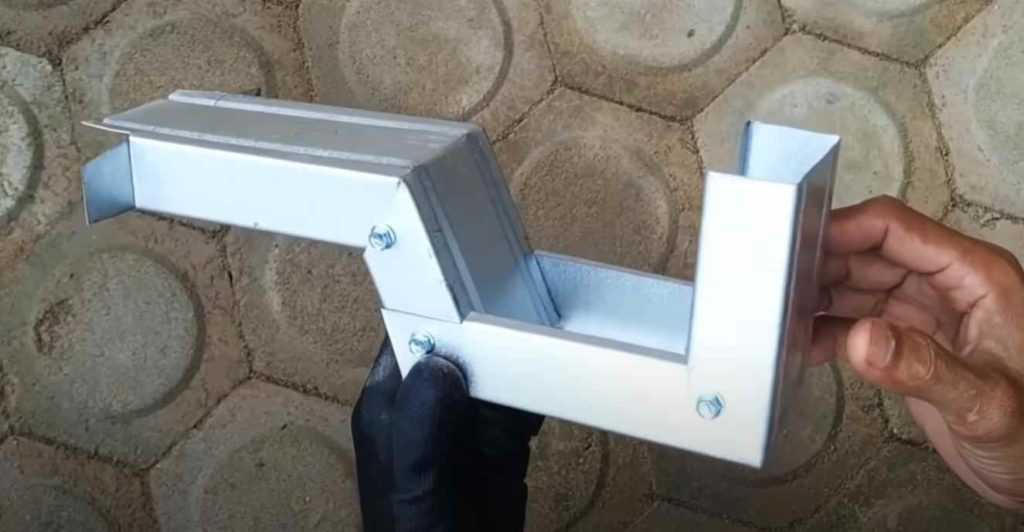

В первую очередь необходимо изготовить кронштейны для крепления водосточных желобов.

В качестве материала автор использует металлический П-образный профиль — надо отрезать заготовки нужного размера, после чего соединить их с помощью кровельных саморезов.

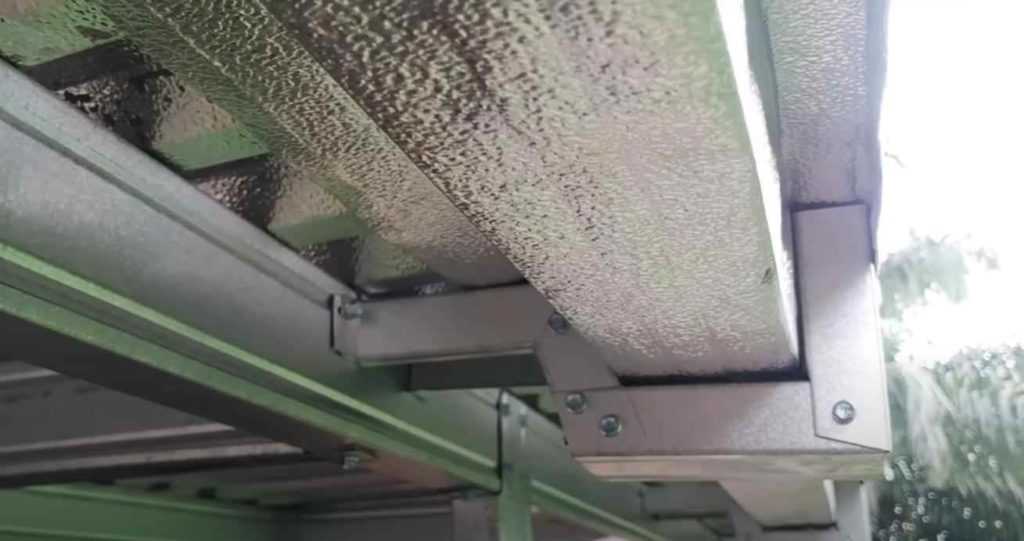

После этого самодельные кронштейны необходимо будет закрепить под кровельным покрытием к балке.

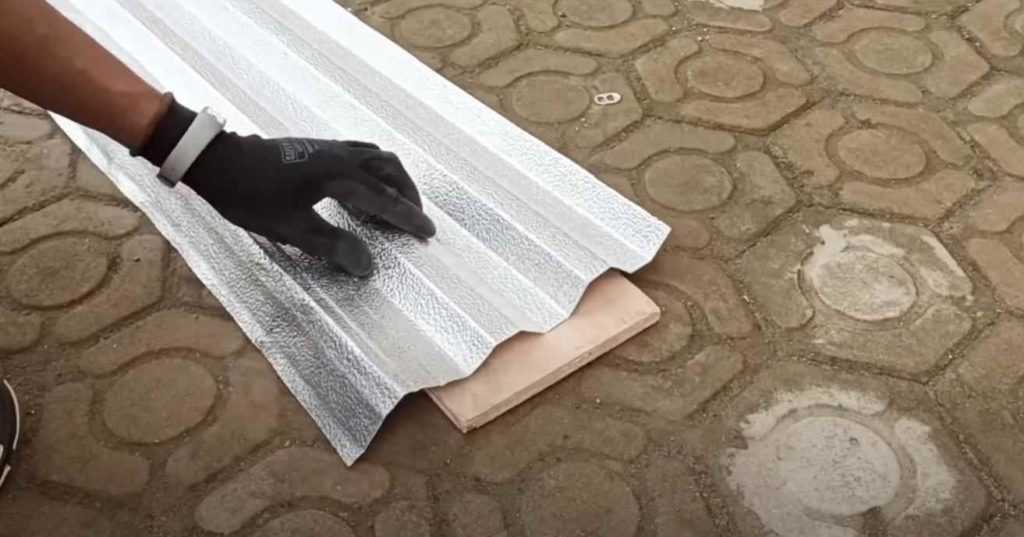

Водосточные желоба автор изготовил из профнастила для крыши. Сначала лист профнастила нужно разровнять с помощью киянки, а потом — согнуть, как это показано на фото.

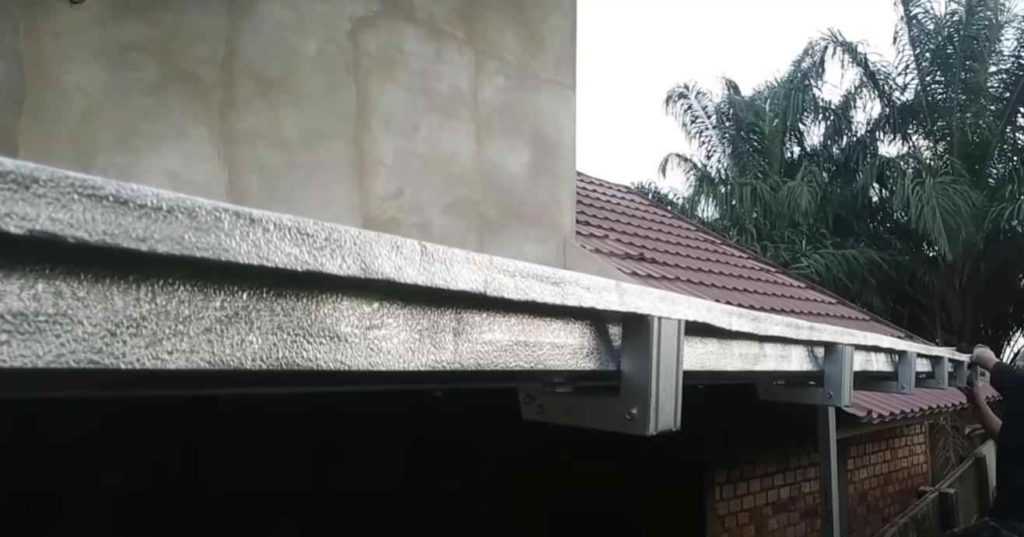

На последнем этапе останется только установить изготовленные желоба на закрепленные кронштейны. Обязательно должен быть уклон, чтобы вода не застаивалась внутри желобов.

Основные моменты при проектировании водостоков

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа 2.04.01-85. Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Ключевое предназначение водосточной системы – собирать и отводить осадки, защищая тем самым стены и фундамент здания от преждевременного разрушения

1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Внутренний водосток. Устройство

От внешнего варианта монтажа эта система отличается местоположением. Например, она незаменима в домах с плоской крышей, применяют ее в многоэтажных многоквартирных домах. Основная особенность этой системы – монтаж водосточной трубы внутри здания, а не снаружи. Вода точно так же попадает в водоприемную воронку, но стекает внутрь дома.

Устройство такой конструкции имеет свои особенности:

• Место, где будет установлена воронка, должно быть чуть ниже всей поверхности.
• Воронки не размещают рядом с наружными стенами здания, так как в этом случае трубопровод может замерзнуть зимой.
• Диаметр горизонтальных и вертикальных труб – от 85 до 200 мм.
• При монтаже необходимо заранее предусмотреть способ чистки водостока. Для этого обустраиваются ревизии на нижних этажах многоквартирных домов, а также смотровые колодцы и прочистки.
• При установке трубопроводов ниже первого этажа нужно рассчитать давление, которое может возникнуть на трубы при засорах или их переполнении.

Устройство и функции

Водосток кровли представляет собой конструкцию, состоящую из водосточного желоба, сливов, а также водоприёмных воронок, которые герметично соединены между собой. Он устанавливается вдоль свесов крыши, чтобы выполнять сбор и транспортировку дождевой и талой воды в специально оборудованное место (ливневую канализацию, канаву или емкость). Чтобы определить количество и размеры элементов водоотведения, выполняют несложный расчет, учитывающий уклон и площади скатов кровли и климатические условия в регионе строительства. Грамотно рассчитанный и установленный водосток выполняет следующие функции:

1. Обеспечивает организованный отвод талой и дождевой воды с поверхности ската. Жидкость, стекая с крыши попадает в водосточные желоба и сливы, транспортирующие ее в специально отведенные места. Если дом оборудовать системой водоотведения, во время дождя вода с крыши не обольет случайных прохожих.
2. Оберегает отмостку и фундамент от разрушения. Крепление водостока не дает воде, падающей с высоты кровли, проникнуть в бетон отмостки и фундамента. При контакте с водой в сновании дома со временем образуются микротрещины, чтобы устранить эти дефекты, понадобятся большие вложения денег и труда.
3. Сохраняет отделку внешних стен. Организованный водосток предотвращает попадание талой или дождевой воды на поверхность фасада дома. Если расчет выполняли правильно, то жидкость не покидает пределы желоба, за счет чего стены сохраняют эстетичный внешний и целостность дольше.

Устройство системы водоотведения
