Виды кримперов (прессов, обжимов) для обжима шлангов высокого давления систем автомобильных кондиционеров

Суть метода и преимущества

Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения проводов

Обжим для проводов – это способ их соединения при помощи специальных гильз. Визуально они напоминают обыкновенные трубки. Основная задача – играть роль соединительного механизма.

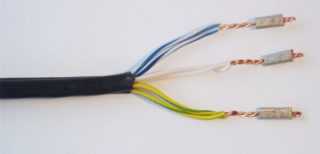

Жилы проводов, которые нужно соединить, заводят до упора с обеих сторон гильзы и обжимают специальными пресс-клещами. В результате получается надежный и прочный электрический узел. Трубку требуется сжимать в нескольких местах, в зависимости от сечения коммутируемых проводников и длины жил. Соединяемая гильза с жилами также подвергается деформации. За счет сдавливания жилы сцепляются, что обеспечивает надежный электрический контакт. В завершение нужно обязательно заизолировать место соединения.

Гильзы для опрессовки проводов

Метод опрессовки наиболее востребован в таких случаях:

при необходимости соединить провода с большой площадью сечения;
для соединения многожильных проводников;
если есть необходимость соединить провода в электролиниях с высокой токовой нагрузкой.

Инструмент, предназначенный для обжима гильз, используется без электричества. В помещениях, где отсутствует напряжение – обжим является единственным способом соединения.
Такое соединение на протяжении всего эксплуатационного срока не нуждается в обслуживании.
С помощью гильз можно соединять проводники, изготовленные из разных металлов. Одна из наиболее распространенных проблем, с которой сталкиваются электромонтажники – коммутация медных и алюминиевых жил.
Качество соединения на высоком уровне, количество затраченного времени минимальное.
Специальный обжимной инструмент позволяет соединять жилы даже в очень ограниченных пространствах, например, в коробке или подрозетнике.

Виды кримперов и их цена

Учитывая огромное количество существующих наконечников, обжимной инструмент делится на несколько видов.

Так, например, по расположению прижимных поверхностей среди электромонтажных кримперов существуют модели:

С расположенными горизонтально матрицами (ножничного типа) – напоминают обыкновенные клещи. Они легкие, обеспечивают высокую скорость работы и удобны в обращении.
С расположенными вертикально матрицами (выдвижного типа) – обычно весят больше предыдущего варианта и не так удобны в обращении, но ради справедливости следует отметить, что в своем большинстве обеспечивают равномерность обжатия. Тут рабочие поверхности двигаются параллельно относительно друг друга.
Диафрагменные (втулочного типа, цанговый) – оказывают на поверхность гильзы давление с четырех, и даже шести сторон, за счет чего провод обжимается плотно и качественно.

Кримперы также делятся на несколько видов по типу привода.

Так у ручных механических моделей принцип работы схож с обыкновенными клещами.

Рассчитаны такие кримперы, как правило, на работу с проводами небольшого сечения, так как обжимают ограниченную группу наконечников.

К автоматическим вариантам можно отнести следующие типы обжимников:

Мобильные полуавтоматические модели – модифицированные ручные кримперы, конструкцией которых предусмотрены съемные «разнокалиберные» матрицы, храповый механизм и устройство разблокировки.
Полностью автоматические модели с гидравлическими, электрическими или пневматическими механизмами, посредством которых и выполняется обжатие коннекторов. В этом случае можно говорить о настольных или стационарных кримперах, которые не только развивают достаточное для работы с толстыми кабелями усилие, но и способны работать очень быстро и эффективно. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Кримперы могут быть как универсальными, так и узкоспециализированными.

Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем.

Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

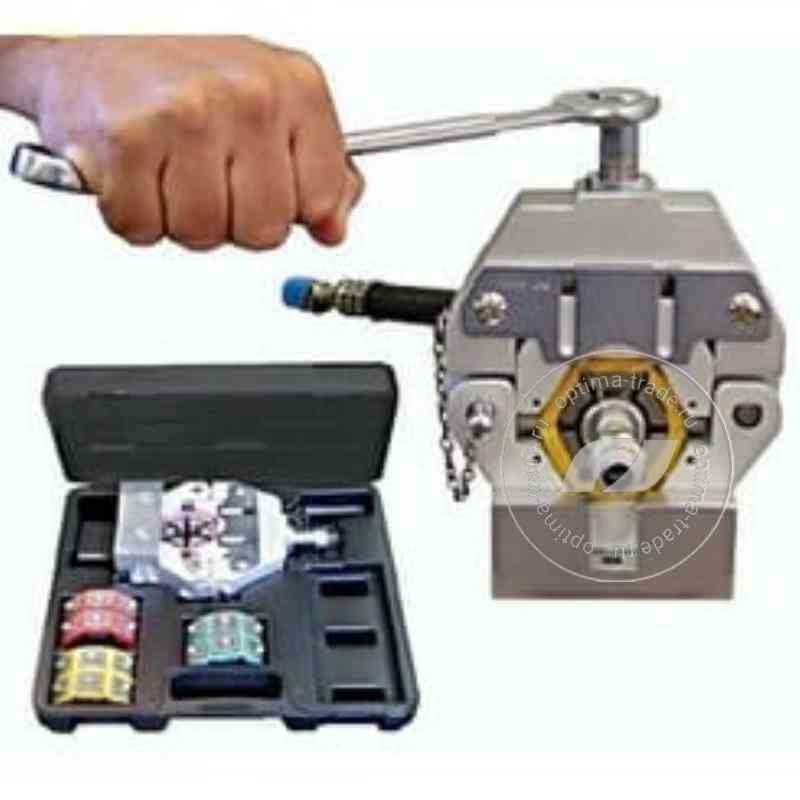

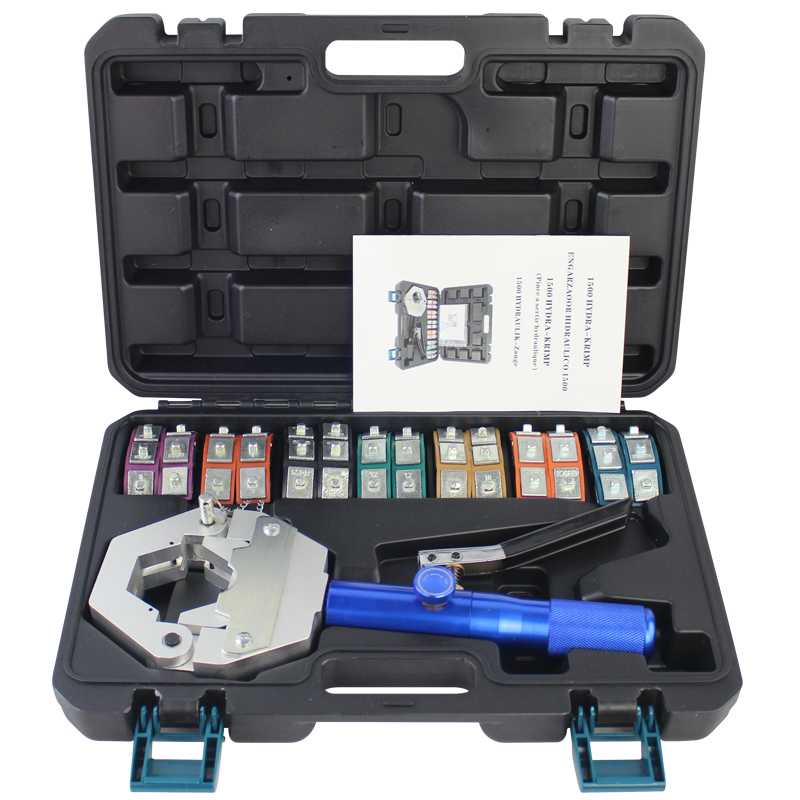

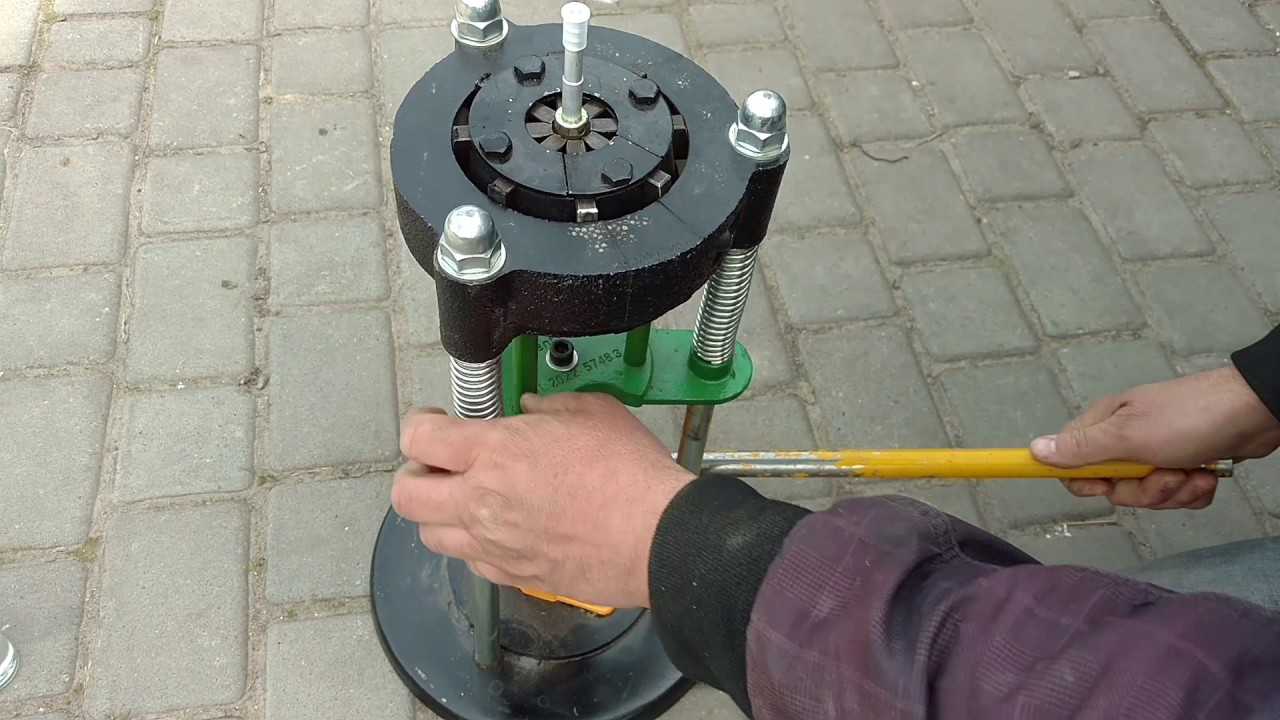

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

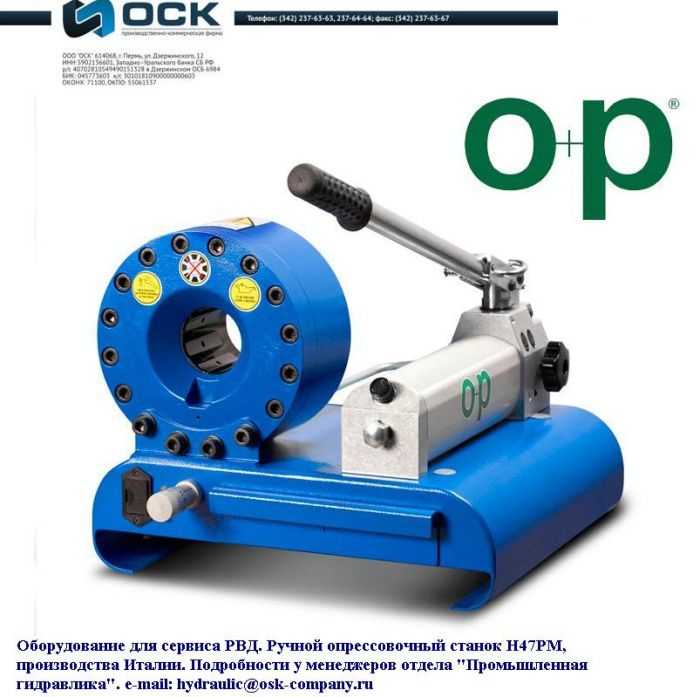

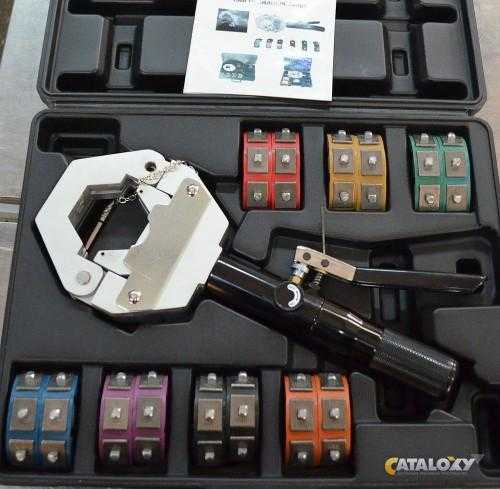

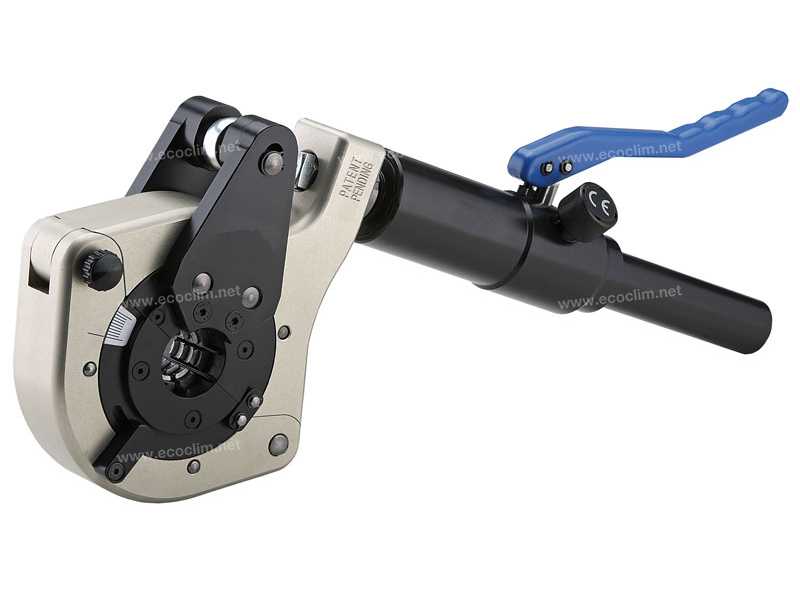

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Так ручные варианты обойдутся для покупателя в сумму от 250 до 3000 рублей.

Стоимость гидравлических опрессовщиков зачастую превышает отметку в 6 – 15 тыс. рублей.

Кримперы для опрессовки шлангов высокого давления и вовсе стоят свыше 20 тыс. рублей.

Приведенные ниже советы помогут с выбором обжимника.

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Обжим провода наконечниками с помощью кернера

Когда под рукой нет специальных обжимных клещей, для выполнения разовой работы приобретать дорогое оборудование нецелесообразно. Домашние мастера для фиксации проводника в концевом колпачке применяют несколько приемов. Однако деформация металла молотком либо плоскогубцами, сдавливание в тисках или даже на гидравлическом прессе не обеспечивают надежного обжима. Выполненное таким методом соединение при работе может греться и отгорать.

Фиксация провода в гильзе наконечника в домашних условиях возможна кернером. При таком закреплении достигают плотный контакт между концевым колпачком и кабелем. Для выполнения работы потребуется минимальное количество инструмента: кернер, молоток и тиски. Форма и размер наконечника не имеют значение. Если среди домашнего инструмента отсутствует кернер, то его можно заменить толстым гвоздем, дюбелем или обломком сверла. Контакт в таком соединении обеспечивают лунки или керны, вдавленные в тело проводника.

Важно!

Необходимо точно подобрать диаметр проводника и гильзы. Часто указанные характеристики не соответствуют действительности. Для хорошего контакта проводник должен входить в гильзу без зазора.

Порядок выполнения работы:

Очистить край провода от изоляции.
Полностью вставить проводник в наконечник.
Разместить конструкцию на жесткой, ровной поверхности (тиски, наковальня, кувалда).
Кернером равномерно сделать углубления на гильзе. При этом происходит ее сплющивание.
Разместить керны следует строго по оси наконечника. При нанесении ударов следует быть осторожным, чтобы не пробить гильзу. Если в качестве кернера используют гвоздь, его предварительно притупляют. Количество и глубина лунок зависят от длины гильзы и ее диаметра.
Оконцовку перевернуть, сделать углубления с обратной стороны. Керны должны располагаться со смещением относительно уже нанесенных на 2 – 3 мм.
Обжатый наконечник обернуть несколькими слоями изоленты.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

тонкостенных наконечников многожильных проводов;
толстостенных коннекторов многожильных проводов;
гильз кабеля большого сечения;
гильз последовательного соединения проводов;
разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Тонкостенные коннекторы подразделяются на три вида:

НШВИ;
Ножны;
Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
жилы заводят во втулку с обеих сторон;
обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
кримпером охватывают пластиковый разъём;
в корпус RJ-45 вставляют группу жил до упора;
сжимая клещами пластик, провода запрессовывают в разъём.

Провода сетевого кабеля группируют слева направо перед входом в разъём:

бело-оранжевый;
оранжевый;
зелёно-белый;
синий;
сине-белый;
зелёный;
бело-коричневый;
коричневый.

Порядок опрессовки наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода. Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

от длины наконечника
и ширины матрицы

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов, Учтите один момент, что данная таблица предназначена для наконечников и гильз сделанных по ГОСТ. Чем они отличаются от других марок можно узнать в статье Кабельные наконечники маркировка и виды.

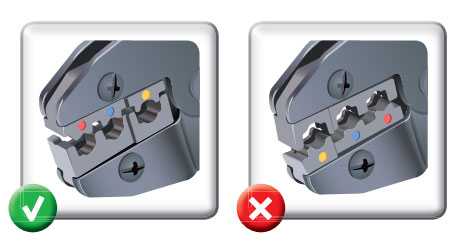

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

первую по счету опрессовку наконечника нужно делать ближе к лопатке (там куда вставляется болт)
следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника
для гильз действуют те же самые правила

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!). И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим.

В первую очередь это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки — наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку подсказывающую порядок прессования.

Опрессовка заканчивается в момент когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль, до основания гильзы. Иначе может образоваться щель в наконечнике и прослабнет контакт обжима.

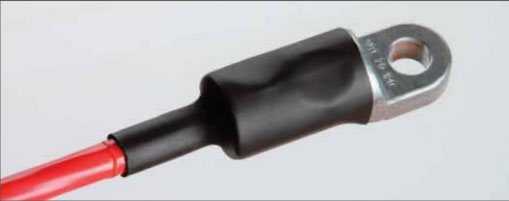

После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Набор пресс клещи CTF

Можно конечно заняться самодеятельностью и несколько модернизировать процесс съема матриц. Для этого на заводские винты можно напаять гайки, которые уже легко скручивать руками без применения шестигранников и спец.ключей.

Еще в комплекте идут 2 запасных винта от матриц на случай если вы потеряете действующее или испортите резьбу на них.

Отсутствие механизма быстрого съема это конечно один из главных минусов данного инструмента. Представьте вы сидите перед шкафом, в котором пара сотен проводников. Все они идут по порядку, разного сечения и типоразмеров и обжимать их нужно соответствующе. Сколько лишнего времени и нервов у вас уйдет на откручивание-закручивание матриц, вопрос далеко не риторический.

Возникает резонный вопрос, зачем нужен набор CTF с неудобным процессом замены матриц, если есть пресс клещи CTB с механизмом их быстрого съема?

Принципиальное отличие CTF – это параллельное смыкание матриц. Данная форма обжатия является самым важным преимуществом перед любыми другими пресс клещами.

При использовании обычных пресс клещей обжим изолированных и неизолированных наконечников сначала происходит с одного края, потом по центру и только в конце наконечник обжимается целиком.

А вот модель CTF имеет такую конструкцию, что губки на ней смыкаются параллельно сверху вниз. Поэтому обжим происходит равномерно и сразу по всей поверхности наконечника.

Правда возможен вариант, когда вы матрицу и наконечник подобрали вроде бы верно, а провод после опрессовки все равно внутри гильзы зажат плохо. Как такое возможно?

А причина здесь кроется в недобросовестном заводе изготовителе кабельной продукции. Именно они могут сделать провод, полагаясь на свои технические условия, а не на ГОСТ. В итоге получается сечение не 1,5мм2, а меньше 1,25-1,3мм2. Вы же, зажимая это все матрицей на 1,5мм2, естественно не сможете добиться того результата который необходим.

Модель пресс клещей CTF в своей конструкции также имеет:

храповый механизм

регулировку усилия сжатия матриц

Будьте осторожны, если неправильно их отрегулировать, то можно добиться того, что храповый механизм каждый раз не будет проходить полный цикл обжатия.

На новых клещах ничего регулировать не нужно. Заводскими настройками выставлены оптимальные условия опрессовки. Однако в процессе длительной эксплуатации матрицы могут разболтаться и появляются люфт и слабина.

Регулировка осуществляется с помощью эксцентрика. Откручиваете винт стопора и крутите звездочку. В сторону плюса, если нужно увеличить схождение матриц и в сторону минуса, если наоборот ослабить.

Производитель КВТ для своих кримперов говорит о гарантийном обжиме наконечников в 30 000 циклов без потери качества опрессовки.

Также клещи ctf имеют:

механизм разблокировки из любого положения

кнопку фиксации рукояток

Для чего нужна фиксация рукояток? Представьте себе что вы стоите на стремянке и под потолком обжимаете одной рукой гильзу наконечника в распредкоробке. Вам нужно одеть ее на провод, завести в нужное гнездо матрицы и зафиксировать, прежде чем окончательно дожать.

Сделать это в один заход из-за неудобного положения и стесненных условий работы будет проблематично. Здесь как раз таки и незаменим механизм фиксации. Вставили гильзу, поджали, перехватились и дожали как следует.

Обжимать моножильные провода пресс клещами CTB и CTF не рекомендуется. Для этого нужно прикладывать большее усилие и храповый механизм должен быть рассчитан на это. В этом случае лучше воспользоваться другими марками инструмента от КВТ. Например кримпер – ПК-16у и ПК-35у.

В целом оба набора CTB и CTF могут дополнять друг друга и быть незаменимыми помощниками при обжатии втулочных изолированных, неизолированных и других разновидностей тонкостенных гильз и наконечников.

Конечно, для мастера универсала вполне достаточно иметь и один из них. Однако помните, что универсальность не всегда окупается. Гораздо надежнее иметь набор именно клещей, а не набор матриц к одним пресс клещам.

Наборы пресс клещей CTF и CTB в интернет магазинах можно приобрести в пределах 5000 рублей.
Сами же клещи лишь с одной матрицей и вовсе обойдутся минимум в два раза дешевле. Выбрать себе необходимый вариант можно здесь.

Инструменты для опрессовки

Для опрессовки гильз и наконечников применяются следующие инструменты:

гидравлические и механические прессы;
гидравлический пресс ручного типа;
механический пресс ручного типа;
гидравлический пресс с электрическим приводом;
пресс-клещи типа ПК – 1,2, 1М, 2М, 4.

Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.

Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.

Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.

Выбор и правильное использование обжимных муфт

Выбор обжимных муфт необходимо делать, исходя из типа рукавов высокого давления, их характеристик, размеров и назначения. Для РВД типов 1 ST/SN и 2 ST/SN подходят муфты легкого типа, для работы с РВД типов 4 SP/SH, R12 и R13 необходимо использовать усиленные муфты. В большинстве случаев достаточно применять универсальные муфты, хотя при изготовлении некоторых трубопроводов может понадобиться концевая арматура с муфтами специальной конструкции.

Для резиновых РВД наилучшим образом подходят рифленые муфты, которые обеспечивают максимально надежный монтаж при продольной опрессовке. Гладкие муфты применяются для поперечной опрессовки, в процессе которой на муфте формируются кольцевые канавки. Гладкие муфты используются и для работы со многими типами пластиковых трубопроводов.

Особое внимание при выборе муфт нужно обращать на технологию их монтажа, а именно — требует ли она зачистки РВД или нет. Если муфта зачистная, то шланг предварительно нужно подготовить — удалить наружный и/или внутренний резиновый слой; если муфта незачистная, то монтаж можно выполнять без предварительной обработки рукава

Монтаж зачистных муфт на не зачищенный шланг запрещен, так как это снижает надежность рукава и концевой арматуры. Это правило актуально и для незачистных муфт — их не рекомендуется монтировать на зачищенный шланг.

Опрессовка рукавов высокого давления выполняется с применением специальных прессов. Если работа выполняется с применением зачистных муфт, то нужно иметь еще и окорочный станок для удаления верхнего и/или внутреннего слоя рукава. При правильном выполнении опрессовки рукав высокого давления и его концевая арматура будут отвечать требованиям ГОСТ, такие изделия обеспечат надежную работу гидравлической и других систем в любых условиях.

Опрессовка винтом и тисками

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз.
Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Ручной гидравлический пресс SM 625 D-Hydro OY для обжима РВД

Контроль обжима на данном ручном гидравлическом прессе производится при помощи манометра в соответствии с таблицами обжима, а также замером наружного диаметра обжатой втулки.

Для упрощения контроля обжима компанией D-Hydro OY была разработана модель ручного обжимного пресса SM 625 E с микрометрическим датчиком диаметра обжима.

Обжимной пресс SM 625 прост, удобен в эксплуатации и не требует специальных знаний для его использования. Данная модель отлично подходит для обслуживания лесозаготовительной и сельскохозяйственной техники.

Технические характеристики SM 625:

Максимальный размер шланга	1” 4 SH, 1 1/4″2SN,1 1/2″1SN
Усилие обжима, кН / тонн	1100 / 110
Максимальный диаметр обжима, мм	61
Максимальный размер раскрытия, мм	Rmax + 10
Контроль диаметра обжима	Манометр
Макс. открытие опорных кулачков, мм	85
Диапазон обжима, мм	6 – 61 *
Вес (включая масло), кг	29
Габариты (длина,ширина,высота), мм	210x285x340

Комплекты кулачков SM 625:

Типоразмер	Код	Диапазон обжима	Длина кулачка
SM-625 25-06	6 — 8	40
SM-625 25-08	8 — 11	40
1/8″	SM-625 25-11	11 — 14	40
3/16″	SM-625 25-14	14 — 17	40
1/4″	SM-625 25-17	17 — 20	40
3/8″	SM-625 25-20	20 — 23	45
1/2″	SM-625 25-23	23 — 26	50
5/8″	SM-625 25-26	26 — 31	50
3/4″	SM-625 25-31	31 — 34	55
SM-625 25-34	34 — 39	60
1″	SM-625 25-39	39 — 49	60
SM-625 25-43	43 — 45	65
1 1/4″	SM-625 25-45	45 — 51	65
SM-625 25-51 *	51 — 61	65

* Важно , чтобы наружный диаметр втулки до обжима не превышал значение 61,0 мм. Использование втулок большего чем 61,0 мм диаметра приведет к выходу станка из строя

Кроме стандартных наборов кулачков также возможна поставка специальных кулачков для обжима шлангов кондиционера, пневматических и топливных шлангов низкого давления. Более подробная информация на странице кулачки для обжима шлангов кондиционера

Источник

Болтовое соединение кабелей и проводов и с помощью специального зажима («ореха»)

В моей практике были случаи, когда необходимо соединить провода из разных материалов (меди и алюминия). Здесь просто не обойтись без болта с гайкой и шайбы, с помощью которых ток протекает по проводнику без всяких проблем. Тут главное хорошенько протянуть ключом болтовое соединение для лучшего контакта. Однако, делать это надо без фанатизма, в противном случае можно загубить все дело на корню, сломав ключ или болт.

Также, в таком деле очень может пригодиться так называемый «орех», только не грецкий, а металлический. Это такой зажим, который тоже необходимо протягивать, только отверткой, предварительно перед этим вставив оголенные жилы в специальные пазы.

Гидравлические пресс-клещи для обжима наконечников проводов

В ходе выполнения электромонтажных работ активно применяются гидравлические механизмы. Основными составляющими таких прессов-клещей являются:

ручки;
ось;
головка;
матрица.

У гидравлических клещей для обжима наконечников проводов головка может быть закрытой и открытой. При закрытом варианте сначала открывается стопор, вытягивается матрица, закладывается провод с гильзой, закрывается, и только после этого производится обжим. В конструкции с открытой головкой не нужно осуществлять подготовительные действия, поэтому опрессовка проходит значительно быстрее.

Каждая модель гидроклещей рассчитана на определенный размерный диапазон сечения проводов. Максимальный показатель составляет 400 мм. В быту такие жилы не применяются, а вот с наконечником для проводов под обжим 6 мм гидроклещами работать удобно. Однако существует опасность пережима.

Пресс гидравлический ручной для опрессовки кабельных наконечников может иметь закрытую и открытую головку

Чтобы отчетливее представить последствия пережимания гидропресса, стоит разобраться в механизме его действия.

Вследствие качания ручки плунжер (поршень насоса) производит поступательно-возвратные движения, создается определенное давление, под действием которого в цилиндр поступает масло. Масло двигает цилиндр, тот, в свою очередь, создает давление в матрице, и она с необходимой силой воздействует на гильзу.

Инструмент для обжима наконечников проводов интернета

Стабильная работа любой кабельной системы складывается из нескольких показателей. Прежде всего, это качество материала самого кабеля. Далее следует профессиональный уровень специалистов, которые осуществляют монтаж. Имеет значение техническое состояние оборудования. Совершенно необоснованно в числе последних называется качество соединений.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками

Именно контакты довольно часто являются причиной нестабильных или слабых сигналов. Избежать в работе кабельной системы проблем, связанных с непрофессионально выполненными соединениями, можно только при использовании специального инструмента – пресс-клещей для обжима, которые называются «кримпер».

Выполнение любого кабельного соединения всегда начинается со снятия изоляции с концов проводов. Для этих целей также существует отдельный вид инструмента, именуемый «стриппер». С его помощью удаляется верхний слой, опасность повреждения жилы отсутствует. Как вариант, можно приобрести кримпер, у которого есть элементы, позволяющие производить зачистку. Это отверстие, с одной стороны имеющее лезвие. Вставив провод и прокрутив его один раз, можно получить желаемый результат.

Кримперы для обжима наконечников и зачистки проводов активно используются специалистами при монтаже структурированных кабельных систем.

Совет по выбору станка

Ручной опрессовщик

Промышленное или ремонтное оборудование имеет определенные технические характеристики. Они являются основным критерием выбора. Поэтому предварительно необходимо изучить параметры готового изделия и подобрать обжимной станок, который бы соответствовал им.

Основные параметры выбора:

усилие опрессовки, тонн;
максимальный и минимальный диаметр РВД. Учитывается количество слоев оплетки;
для электрических моделей – напряжение в сети;
максимальное значение раскрытия кулачков, мм;
габариты и вес;

Важное значение придается плашкам. Они могут быть как опрессовочные, так и маркировочные

В некоторых случаях потребуются специальные конструкции для ограниченного обжима изделия. Они изготавливаются под заказ.

Преимуществом опрессовочного станка является его универсальность. С его помощью можно не только изготавливать качественные РВД, но и делать обжим любых изделий

Важно, чтобы они соответствовали параметрам оборудования

Маркировочные приспособления

Существует особая Директива Совета Европы по машинам и машинному оборудованию, требующая нанесения на готовые рукавные соединения маркировки с названием производителя и датой изготовления. Для нанесения этой маркировки применяются либо маркировочные кулачки (рис. 2), либо специальные маркировочные станки (рис. 3).

Рис. 2

а) б)

Рис. 3

В маркировочном кулачке (заменяется один кулачек из стандартного набора) сделан паз, в который вставляется набор твердосплавных литер, закрепляемых от выпадения винтом. Маркировка наносится вдоль обжимной муфты. В маркировочном станке литеры закрепляются на вращающемся ролике (рис. 3б) или на станине, под которой перемещается стол с установленной на вращающиеся ролики муфтой (рис. 3а). Маркировка в этом случае происходит по окружности необжатой муфты.

Также есть машины, выполняющие маркировку краской на наружной поверхности рукава для контроля правильности одевания муфты (рис. 4а). При помещении рукава в такой станок (рис. 4в) и упора его в ограничитель, на рукав опускается маркировочная головка с подведенной к ней краской. По отметке, оставляемой краской, можно легко определить до конца ли оделась муфта на рукав (рис. 4г). Положение маркировочной головки может регулироваться в вертикальной и горизонтальной плоскостях (рис. 4б) для работы с рукавами разных диаметров и муфтами разной длины.

а)

б) в) г)

Рис. 4

Заключение

Люди, обладающие профессиональными навыками, способны отремонтировать РВД для гидравлических систем автомобиля или насоса Керхер вручную, используя простейшее оборудование и приспособления. Но качество такого ремонта останется под сомнением, что крайне не желательно.

Надо понимать, что высокое давление создает зону повышенного риска, когда поломка или нештатное функционирование РВД может привести к тяжелым последствиям. Особенно, когда это касается не насоса Керхер, а гидравлических систем тяжелой техники. Далеко не полный список таких последствий выглядит так:

Отстрел фитингов и опасный выхлест сорванных шлангов;
Возгорание или взрыв рабочей жидкости;
Потеря управляемости автомобилем;
Отравления и ожоги из-за вылившейся из шлангов жидкости.

Избежать этого и обеспечить продолжительную и качественную работу отремонтированного трубопровода поможет точное соблюдение инструкций, внимательность и аккуратность при монтажных работах, а так же обращение в случае необходимости к специалистам.
