Самодельная циркулярка: фото, видео, как сделать своими руками

Циркулярная пила из двигателя стиральной машины

При наличии в хозяйстве старой стиральной машины, исчерпавшей свой рабочий ресурс, можно воспользоваться ее деталями. Двигатель от стиралки может дать жизнь новому инструменту.

Если имеется выбор, то двигатель нужно брать с высоким уровнем мощности. Если же выбора нет, тогда за основу берут тот двигатель, который имеется в наличии.

Изначально нужно подготовить мотор для будущей циркулярки. При помощи омметра определяется катушка с наибольшим сопротивлением. Проверке подлежат:

подсоединения на выходах щетки и коллектора;
провода датчика скорости.

Далее необходимо соединить каждый из двух выходов коллектора с двумя контактами катушки. После соединения делается пробный запуск, устройство подключается к электросети.

Если поменять контакты местами, вращательные движения будут совершаться в обратном направлении.

Можно повысить функциональность самодельной циркулярной пилы, если оснастить ее приспособлением, обеспечивающим снижение или увеличение скорости вращения диска.

Для этого можно взять за основу гашетку от ручного электроприбора или диммер. Их подключают в такой последовательности:

один из контактов катушки соединяется с контактом якоря;
второй контакт выводится на сетевое питание;
оставшийся выход якоря через диммер выводится аналогично на сетевое питание.

После того как мотор полностью подготовлен, можно переходить к дальнейшему сооружению циркулярного станка.

В качестве станины лучше взять сварной металлический каркас, в нижней части которого закрепляют мотор. На следующем этапе предстоит изготовление модуля движения.

Режущий инструмент (диск с зубьями) приходит во вращательное движение через ремень привода, который зафиксирован на запрессованном меньшем шкиве

На шкиве важно сделать насечки, которые будут препятствовать скольжению поликлинового ремня

Для предупреждения соскальзывания петли привода на краю большего шкива специально наваривают небольшой выступ

Перед запуском циркулярки важно проверить надежность крепления диска и самого двигателя. Если в процессе работы диск соскочит, он может нанести серьезную травму, представляющую в отдельных случаях даже смертельную опасность

Изготовление циркулярки

Перед тем как приступать непосредственно к изготовлению циркулярного станка необходимо продумать его устройство и конструкцию, а в идеале подобрать схему-чертёж, по которой в последующем будут выполняться все работы. Планируя изготовления станины, необходимо помнить о том, что такая конструкция должна быть устойчивой и надежной. Для производственных мощных пил основание выполняется из усиленной сваренной металлоконструкции. Для бытовых моделей можно использовать для станины деревянные бруски с фанерой или сварить основание из металлического уголка.

Сделать мощную и простую в использовании циркулярку можно из мотора от стиральной машины. Это не составит особой сложности. Такие двигатели имеют компактные размеры, работают от однофазной сети с напряжением 220 вольт, отличаются надежностью и способны работать на высоких оборотах.

Одним из важнейших узлов электропилы является вал, на который крепится рабочая пила. Можно использовать уже готовый вал от аналогичного оборудования или изготовить его на фрезере из металла кругляка. Вытачивают вал на токарном станке, проверяя идеально точное центрирование. Даже минимальное биение вала не допускается, так как в последующем работать на таком неправильно отцентрированном циркулярном станке будет невозможно и небезопасно. На валу следует выполнить посадочные места под шкивы и дисковую пилу.

Пильный диск должен возвышаться над поверхностью рабочей столешницы максимум на треть своего диаметра. В противном случае при большей высоте пилы обрабатывать древесину будет затруднительно, а работа на таком станке станет попросту опасной. При необходимости работы с брусом диаметр пильного диска будет приблизительно 350 миллиметров. Для обработки досок следует выбирать небольшие диски, диаметр которых составляет 250−300 миллиметров

Качеству используемых пильных дисков необходимо уделить должное внимание, так как в последующем на минициркулярку будет приходиться существенная нагрузка, некачественные диски быстро затупятся и потребуют замены

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

посередине;
на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

рукоять, на которой находится шкала регулировки;
регулировочную штангу с заранее установленными фиксирующими гайками;
направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Самодельные приспособления

Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.

Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.

Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:

прорезаются продольные пазы для шпонок;
шпонки монтируются на упорной планке;
между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе

Важно также сделать:

лифт;
расклинивающий нож;
подъемный механизм.

Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

На шкалу рабочей плиты следует нанести условное обозначение «0». Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Необходимые инструменты

Для того чтобы сконструировать каретку для циркулярной пилы своими руками и с комфортом использовать ее затем в условиях домашней мастерской, прежде всего, следует подготовить набор материалов и инструментов для ее изготовления:

Стационарная циркулярная пила на распилочном столе;
Шуруповерт или дрель, а также ручной фрезер;
Монтажный клей – подойдет эпоксидная смола;
Ножовка или болгарка – может понадобиться, что отпилить выступающие детали конструкции;
Шурупы-саморезы, чтобы закрепить части изделия;
Металлические гайки по диаметру меньше толщины отверстия профиля – они будут ненадолго в него засыпаны;
2 П-видных профтрубы-швеллера из металла (например: алюминий);
Две рейки из фанеры или дерева – они послужат направляющими. По толщине они должны свободно входить в П-отверстие профиля;
Квадратная тонкая фанерная планка для основания;
Две деревянные стенки – для изготовления упорных стенок каретки.

Справка. Дополнительно рекомендуется держать «наготове» пылесос, чтобы продувать конструкцию от стружек и деревянной «пыли» после распила или сверления.

Крепление алюминиевых профилей

Так как каретка будет «бегать по распилочному столу», первое, что следует сделать – это направляющие пазы. Для этого берут два П-образных профиля, примерно равных длине стола. Подогнать размеры можно болгаркой.

На одинаковом расстоянии от расположения режущего диска циркулярки прочерчивают две параллельных ему косильной лески. Затем с помощью ручного фрезера выпиливают по ним П-профильные отверстия, выдувают из них стружку и с помощью клея закрепляют в них профтрубы. После того как клей просохнет – пазы готовы.

Изготовление комбинированного квадрата для резки под углом

Итак, обычная каретка с прямой протяжкой готова, но что, если мастеру потребуется пропилить что-то под другим наклоном, например 60, 40 или 30 градусов? Для таких операций понадобится дополнительный конструкционный элемент, который называют «комбинированным квадратом».

Название не случайно взято в кавычки – дело в том, что базой заготовки действительно является квадратная деревянная платформа. Ее выпиливают так, чтобы она свободно помещалась между упорами основной каретки и одной из сторон фиксировалась у нижней стенки.

После этого заготовку кроят, вырезая из нее фрагменты под нужными углами – получившиеся скосы и будут направляющими, по которым укладывают деталь, которую нужно распилить под этим углом.

«Квадрат» после изготовления жестко (на клей или саморезы) монтируют на каретку. Другой, более продвинутый вариант – в квадрате и основе каретки с помощью фрезера выпиливаются округлые пазы, которые позволяют квадрату передвигаться вдоль основания на подвижном фиксаторе. Он изготавливается из шурупа, гайки и двух металлических шайб.

Подробное видео как сделать торцовочную каретку описанную выше:

Монтаж стенок

Итак, основа готова и далее на нее устанавливаются упорные стенки. Для этого берется два деревянных бруска: один из них жестко, с помощью саморезов, фиксируется по ближнему к мастеру краю так, чтобы он был строго перпендикулярно режущей кромке диска пилы; второй закрепляется по верхнему краю, но только с одной стороны. Это нужно для того, чтобы мастер мог выровнять эту стенку строго параллельно нижней. Операция выполняется с помощью угольника.

После того, как стенки выровнены, проводится пробный распил. Он имеет две цели – с его помощью пропиливают отверстия в стенках и основании каретки, а также измерив затем распиленную заготовку, проверяют – верно ли выверен прямой угол распила.

Важно. Высота стенок должна быть достаточной, чтобы режущая кромка входила в них не более чем на ее половину, иначе во время эксплуатации каретка может разломиться – а это неоправданный риск при работе с циркулярной пилой

Как сделать стол для ручной циркулярки?

Изготовление и сборка стола для циркуляционной пилы делится на определенные этапы:

Сначала изготавливаем столешницу. Для этих целей прекрасно подойдет толстая фанера. Именно из нее выпиливаем лобзиком заготовку необходимого размера.
Имейте в виду, чем больше будут габариты рабочей поверхности, тем удобнее вам будет работать с оборудованием.
После вырезания столешницы электролобзиком, ее края обрабатываются фрезером.
Теперь делается разметка под установку циркуляционной пилы. Для этого изделие переворачиваем и монтируем пилу без диска. При установке оборудования используем чертеж. Делаем разметку на столешнице под габариты подошвы оборудования. С помощью фрезера делаем углубления до 1 см по разметке.
Примеряем пилу и корректируем ее положение. Далее делаем разметку для установки диска.
Если планируется выполнять распил под разными углами, то разметка прорези будет иметь сечение в виде трапеции, расположенной вершиной вниз.
Далее на внутренней стороне изделия делаем разметку под ребра жесткости. В дальнейшем, по ней будут устанавливаться ножки изделия.
Ребра жесткости изготавливаются из доски, размерами 5 на 10 см и устанавливаются по периметру столешницы с отступами на 10 см от краев. Далее с помощью линейки отмечается центральная линия, а по ней отмечаются места расположения саморезов в 5 см от краев ребер и 15-см по всей длине.
По меткам делаются сквозные отверстия.
Далее выполняем разметку под продольные ребра жесткости и проводим их распил.
Крепим их к изделию столярным клеем, прижимая струбцинами.
Боковые ребра изготавливаются и крепятся точно так.
Теперь, не снимая струбцин, скрепляем конструкцию с помощью саморезов по заранее подготовленным отверстиям.
Ребра жесткости стягиваются между собой двумя саморезами размерами 5 см с каждой стороны. Только после этого снимаем струбицины.
Теперь приступаем к изготовлению ножек. Для этого необходима доска размерами 5 на 10 см. Имейте в виду, высота ножек должна обеспечивать удобную работу за столом. Оптимальной высотой ножек считается 1 метр. Доска срезается вдоль продольной оси, при этом делаем небольшой угол с одной стороны.
Крепим ножки изделия. Чтобы стол был максимально устойчивым, рекомендуется сделать стяжку с помощью брусков.

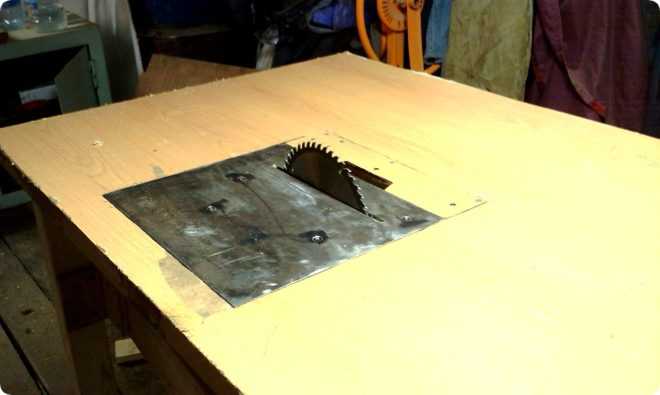

Переходим к установке циркуляционной пилы. Она устанавливается в подготовленный паз с внутренней стороны, ее подошву крепим болтами, а диск вставляем в подготовленную прорезь.
Теперь необходимо продумать подключение оборудования к электросети. Если вы имеете опыт в сфере подключения электрических приборов, можно установить клавишу включения и вывести кнопки управления инструментом на внешнюю поверхность переднего ребра жесткости. Если же для вас данная задача не выполнима, то включать и отключать пилу вы сможете сетевым шнуром. Но имейте в виду, данный способ не безопасный, так как при аварийной ситуации оборудование не отключится автоматически.

Параллельный упор для циркулярки своими руками

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:

Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.

Параллельный упор для циркулярки можно изготовить самостоятельно.Обратите внимание! Ширина канала должна быть такой, чтобы сторона Т-образного элемента плотно в него входила. Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты

В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов

Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.

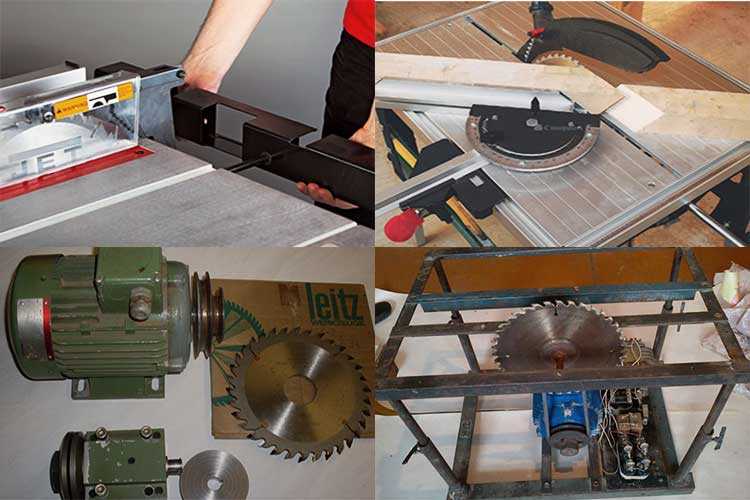

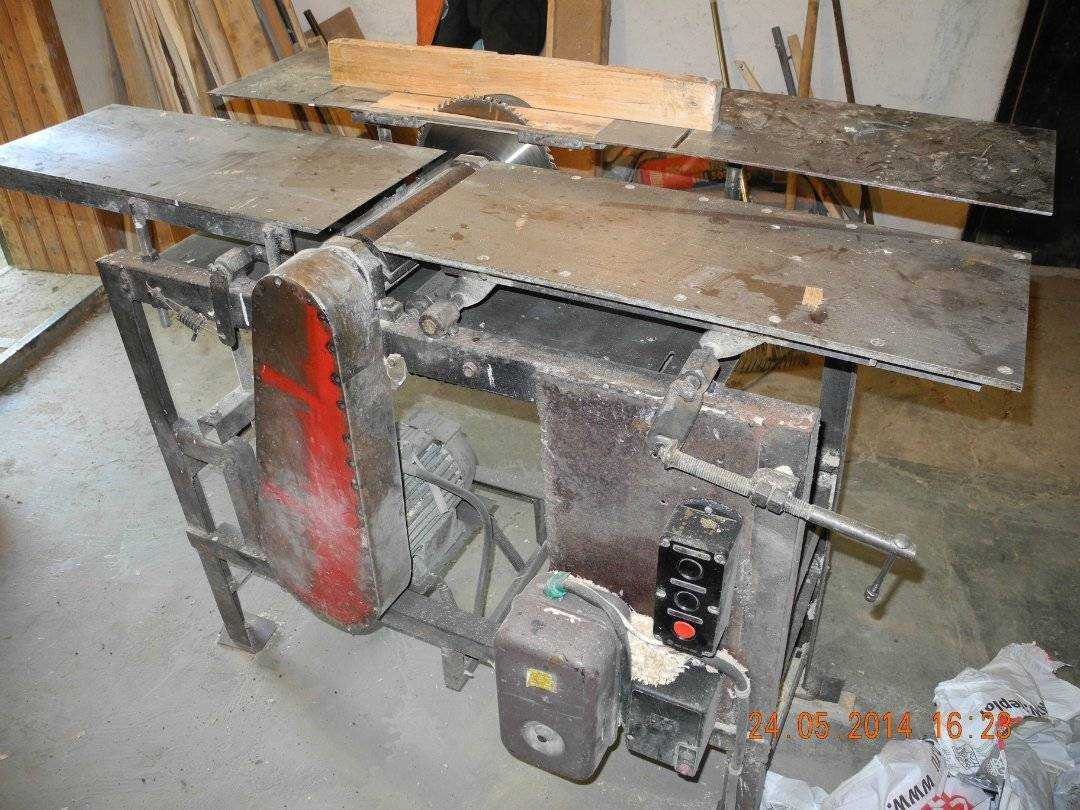

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

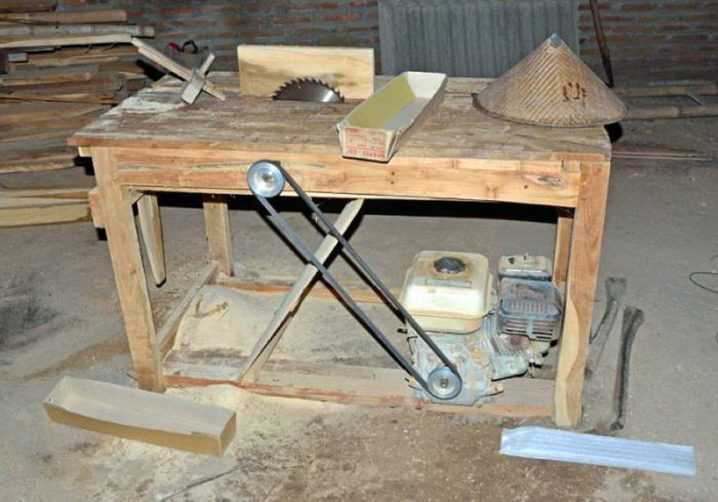

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Самодельные приспособления

прорезаются продольные пазы для шпонок;
шпонки монтируются на упорной планке;
между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;

Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе. Важно также сделать:

лифт;
расклинивающий нож;
подъемный механизм.

Циркулярка своими руками: безопасность пользования

Чтобы избежать травм, стоит придерживаться таких правил:

Не пользоваться древесиной с металлическими элементами — болтами или гвоздями.
Не распиливать доски размером больше 2 м в одиночку.
Не совершать резких движений. В результате инструмент может заклинить, что приведет к его поломке.
Перед началом работ надеть перчатки и очки.
Своевременно удалять древесные отходы. Они могут стать причиной замыкания или привести к пожару.
Делать разметку исключительно при наличии подложек или фиксирующих приспособлений. Это особенно актуально для длинных досок.
При наличии на древесине узлов или сучьев перед началом работы ее нужно распустить.

Строго запрещено пользоваться распиловочным инструментом в таких ситуациях:

нет направляющих элементов;
отсутствует кожух;
нет предохранителей, которые оберегают пальцы от повреждений, — к ним относится расклинивающий резец;
щель является слишком широкой — больше 10 мм;
расклинивающий нож располагается выше пильного диска.

Качественный инструмент с идеальными эксплуатационными свойствами позволяет выполнять разные виды работ. Чтобы создать хорошее приспособление, нужно внимательно изучить чертежи и подготовить все необходимое

Немаловажное значение имеет четкое соблюдение технологии изготовления устройства

Направляющие с конфигурациями

Стандартные направляющие имеют дорожку, на которой установлены специальные каретки. Это дает возможность распределить нагрузку по всей длине дорожки – шарик прикрепляется к рельсовому движителю по дуге с высокой долей точности. Каретки с тяжелым весом не перестают двигаться прямолинейно. Имеют высокую долговечность с низким уровнем люфта.

Недостатки рельсов на шариках:

Места крепления должны быть прямолинейными и без всяких шероховатостей.
Трудный процесс монтирования на станок.

В открытой продаже имеется множество моделей кареток очень неоднозначных по грузоподъемности и натяжным элементам. По этой причине их производство не является домашним, в большей степени рыночная продукция высокого качества. Самые лучшие направляющие элементы выпускаются под брендом ТНК, а также Хивин.

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Ручная циркулярная пила из болгарки или дрели

Такая циркулярка изготавливается проще и быстрее всего. Согласитесь, далеко не всегда есть возможность использовать электродвигатель, систему шкивов и другое громоздкое и сложное оборудование. В этом случае подойдет такой ручной инструмент, как УШМ или дрель. К примеру, на болгарку достаточно просто посадить пилу, причем для этого не нужно иметь никаких дополнительных навыков и умений. В результате вы получите электроинструмент для вырезания заготовок из дерева. Кроме того, такая техника не занимает много места. Однако в данном случае вы сможете обрабатывать доски небольшой толщины. Обычно работы могут производиться на ту глубину, на которую рассчитан электроинструмент. Сейчас мы рассмотрим одну схему, которая является довольно простой, но в то же время весьма эффективной.
