Коптильня из баллона от пропана

Подставка для коптильни

Правила установки газового баллона в частном доме и на даче Обычно коптильню для горячего копчения устанавливают на мангал или на кирпичи. Наше устройство достаточно громоздкое, чтобы его то и дело перемещать, поэтому можно изготовить аккуратную подставку. С ней удобно будет готовить блюда, ведь высота ее оптимальна. Если потребуется перенести коптильню в другое место, то это можно делать по частям: сначала сам ящик, а затем подставку для него.

Сначала определимся с высотой. Ее необходимо подобрать так, чтобы кулинар стоя мог творить свои шедевры. Обычно за пример берут высоту около одного метра. Ничего нет лучше, чем металлические уголки для конструирования станины или ножек под коптильню

Еще нужно обратить внимание на надежность опоры. Так как после заправки продуктами коптильня существенно прибавит в массе, то все уголки должны быть качественно приварены друг к другу, причем каркасы обязательно содержат диагональные распорки. Тем, кто впервые решил заняться самоделкой, желательно обратиться к более опытным наставникам

Мы же предлагаем сварить каркас из уголков в виде прямоугольного параллелепипеда. На боковых гранях содержатся диагональные усилители. Заметьте, что при таком изготовлении подставку можно транспортировать отдельно от коптильни. В некоторых же источниках встречаются советы приварить четыре ножки прямо к баллону. Вы должны выбрать наиболее подходящий для себя вариант

Тем, кто впервые решил заняться самоделкой, желательно обратиться к более опытным наставникам. Мы же предлагаем сварить каркас из уголков в виде прямоугольного параллелепипеда. На боковых гранях содержатся диагональные усилители. Заметьте, что при таком изготовлении подставку можно транспортировать отдельно от коптильни. В некоторых же источниках встречаются советы приварить четыре ножки прямо к баллону. Вы должны выбрать наиболее подходящий для себя вариант.

Инструкция по изготовлению коптильни своими руками

На этапе подготовки баллона в него заливают воду, после чего отверстие плотно закрывают, вбивая в него брусок. В этом состоянии и производят распиловку металла. Вода в емкости предотвращает случайное возгорание. Для выполнения задачи используют болгарку с диском по металлу толщиной 2,5—3 мм.

Важно! При распиловке баллона с водой нужно подставить под него любую подходящую емкость, в которую будет сливаться жидкость при выполнении первого реза. После получения нужного отверстия сливают всю воду

Для устройства коптильни понадобятся:

1. Две дверные петли, с помощью которых будет закрываться и открываться дверца.
2. Ручка для дверцы.
3. Колено.
4. Трубы.
5. Решетка.
6. Крючки для подвешивания продуктов.

Этапы работ

Шаг 1. Спиливают верхнюю часть горловины с краном.

Шаг 2. Сливают воду.

Шаг 3. Отпиливают заднее кольцо, которое было нужно для устойчивости баллона в вертикальном положении. Как правило, это кольцо приварено не по всей окружности емкости, а в нескольких местах. Нужно найти их и распилить.

Шаг 4. На каждом баллоне имеется линия шва, который проходит вдоль него, от нижней части к верхней. Этот шов послужит ориентиром для выполнения разметки. Алгоритм действий:

• берут рулетку, отмеряют от линии шва 24 см;
• ставят отметку маркером или простым карандашом;
• находят точку на противоположном конце баллона, проводят между ними ровную линию;
• отступают по 3 см от каждого шва, проходящего по окружности баллона по направлению к его центральной части, и проводят линии (должны получиться два «кольца», по одному в верхней и нижней части).

Шаг 5. Делают прямой рез вдоль той линии, которая проходит по всей длине баллона, но начинается и заканчивается у прочерченных ранее окружностей рядом с горловиной и дном (т.е. не доходит до швов).

Шаг 6. По обеим сторонам от реза крепят дверные петли так, чтобы они работали на открытие-закрытие.

Шаг 7. Отмеряют рулеткой от линии реза желаемую ширину дверцы. Проводят линию.

Шаг 8. Делают пропилы вдоль этой линии и по боковым линиям вдоль окружности, но немного не допиливают дверцу, чтобы она пока находилась в зафиксированном на баллоне положении.

Шаг 9. Приваривают к дверце ручку.

Шаг 10. Завершают распиливание дверцы и открывают ее.

Шаг 11. Чтобы в процессе эксплуатации коптильни дверцу не повело, с внутренней стороны к ней приваривают два металлических прутка, расположенных по ее ширине.

Шаг 12. К отверстию в горловине емкости, образовавшемуся после спиливания крана, приваривают колено из трубы, сечение которой соответствует диаметру отверстия. В это колено будет устанавливаться труба дымохода, в верхней части которой крепят заслонку. С ее помощью регулируют выход дыма.

Шаг 13. На дне баллона вырезают окружность, к которой приваривают трубу, идущую от топки.

Шаг 14. Сооружают топку, выбрав любой из предложенных выше способов.

Шаг 15. Собирают все узлы коптильни в единую конструкцию.

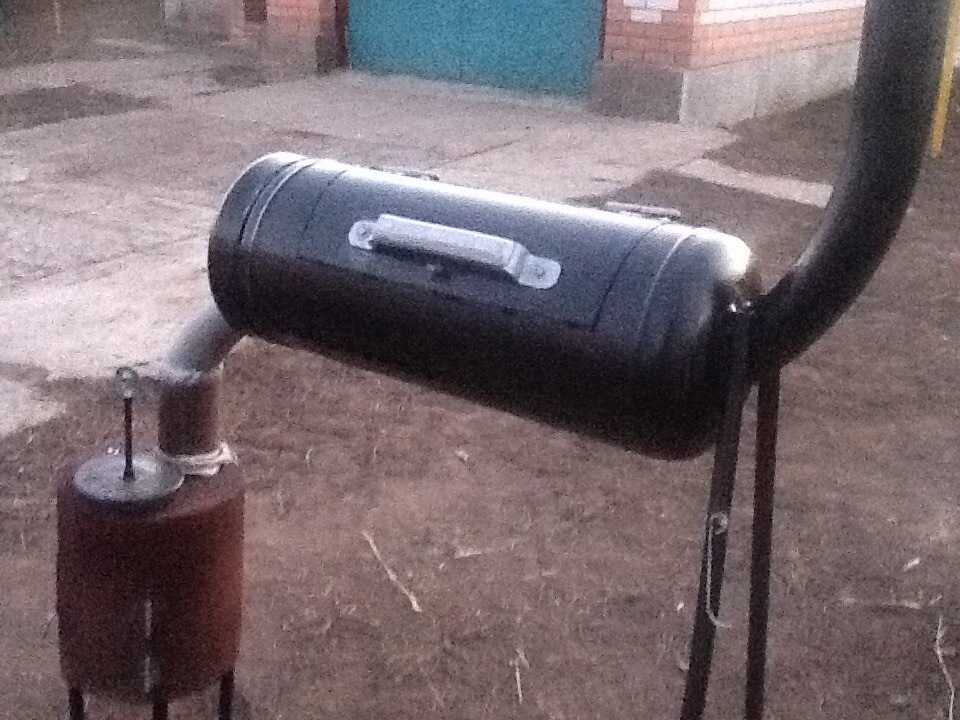

Как самому сделать топку из баллона?

Если в наличии имеется второй баллон, можно сделать из него экономичную и долговечную топку.

Правила подготовки и распиловки емкости те же самые. В топке нужно сделать две дверцы: одну для поддувала, вторую (расположенную выше первой на 7—10 см) — для закладки опилок.

Отверстие для дымохода выпиливают рядом с горловиной баллона. Размер 7х10 см.

Отпиленную пластину прикладывают к нижней части коптильни, обводят маркером и вырезают болгаркой. Соединяют два отверстия (на топке и на коптильне), приварив к ним металлическую трубу.

Можно выбрать и другой способ: приварить топку непосредственно к коптильне. Но в этом случае нужно будет делать заслонку, иначе в камеру будет проникать не только дым, но и открытый огонь.

Самодельная коптильня холодного копчения

Холодное копчение производится при температуре 20-40°С. Длительность процесса составляет 24-72 часа. Эти аппараты устроены сложнее, чем коптилки горячего копчения.

Устройство коптильни холодного копчения

Такие установки состоят из нескольких отдельных элементов:

• Дымогенератор. В этом аппарате вырабатывается коптильный дым. Может изготавливаться из нержавеющей стали или иметь вид небольшой печки.
• Коптильная камера. Для горячего копчения выполняется из металла или кирпича, для холодной обработки допускается изготовление из досок или фанеры.
• Дымоход. Соединяет коптильную камеру и дымогенератор. Проходя по нему дым остывает до необходимой температуры. Может оснащаться дополнительными приспособлениями — фильтром, сборником конденсата и другими, повышающими качество дыма и готового продукта.

Схема коптильного аппарата холодного копчения

Принцип работы

Самодельная коптильня холодного копчения работает следующим образом:

1. В дымогенератор помещаются опилки и щепа.
2. Щепки поджигаются и, при необходимости, включается компрессор.
3. Появляющийся при этом дым поступает в коптильную камеру к продуктам.
4. Проходя по дымоходу дым остывает и очищается от конденсата и частиц сажи.
5. Попадая в коптилку он придаёт находящимся внутри продуктам специфический вкус и аромат.

Принцип работы дымогенератора

Виды коптилен холодного копчения

Есть разные конструкции таких аппаратов, но они работают по одной схеме.

Коптильня для газовой плиты используется на кухне городской квартиры. Дымогенератор греется конфоркой газовой или электрической плиты, дым из коптильной камеры выходит в вентиляционный канал по дымоотводящей трубке. Для поучения дыма более низкой температуры в дымоход встраивается охладитель.

Схема использования коптильни холодного копчения в домашних условиях на газовой плите

Устройство с дымогенератором. В этих аппаратах дым производят тлеющие опилки и щепа. В коптильную камеру он подаётся при помощи компрессора.

Схема коптильного аппарата холодного копчения с дымогенератором

Самая простая конструкция — с дымоходом в земле. Построить коптильню с таким дымоподводящим каналом можно на склоне холма.

Схема коптильни с дымоходом в земле

Коптильня своими руками с дымогенератором

Самой распространённой конструкцией является коптильная установка с дымогенератором и компрессором:

1. Внутрь дымогенератора помещаются опилки и щепа.
2. Опилки поджигаются и аппарат закрывается крышкой с эжектором.
3. К эжектору с одной стороны подключается компрессор, а с другой присоединяется дымоход.
4. Воздух, проходящий через эжектор, создаёт в дымогенераторе разрежение и подаёт дым через дымоход в коптильную камеру.
5. Через специальные отверстия в нижней части генератора происходит подача воздуха в зону горения щепы.

Другим вариантом генератора дыма является герметичная ёмкость с опилками, помещённая над огнём или электроплитой. При нагреве из щепы выделяется дым, поступающий к продуктам.

Устройство дымогенератора

Простейшая коптильня холодного копчения

Более простым вариантом является установка коптильни на склоне холма и использование в качестве генератора дыма костра или небольшого очага. Дымоход изготавливается из канавы, выкопанной в земле, и накрытой шифером или листами металла.

Над вторым концом дымохода устанавливается коптильная камера, сделанная из металла или дерева. Допускается изготовление коптильни из реек, забитых в землю. В этом случае вся конструкция накрывается полиэтиленовой плёнкой.

Проходя по дымоходному каналу, дым охлаждается и поступает в коптилку остывшим. Для его входа в камеру в дне прорезается отверстие или просто коптилка изготавливается без дна.

Схема коптильни холодного копчения для изготовления своими руками

Оптимальные размеры

Размеры аппарата зависят от необходимой производительности, поэтому перед тем, как сделать коптильню холодного копчения, необходимо определить, сколько человек будут пользоваться устройством:

• для семьи из 4 человек — до 20 литров;
• для нескольких семей или заготовки копчёностей — до 100 литров;
• мини профессиональные аппараты, устанавливаются на небольших фермах или в кафе и ресторанах — более 100 литров.

Общее устройство

Придумано немало модификаций мангалов из газовых баллонов с коптильней, построенных фактически на одном принципе работы.

Приспособление состоит:

• из коптильной камеры;
• газогенератора или топки;
• трубы;
• системы задвижек;
• опоры.

Отдельная коптильная камера — большой баллон, установленный вертикально. Газогенератор — маленький баллон В зависимости от конструкции газогенератором может быть основной баллон-жаровня или отдельная емкость. В зависимости от способа копчения коптильной камерой может быть та же жаровня или отдельный баллон.

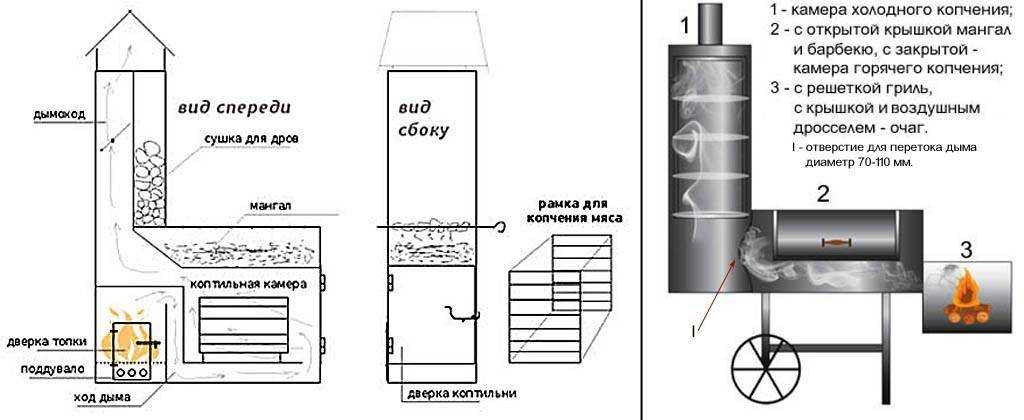

Коптильная камера и газогенератор в одном баллоне

Если вы планируете долго хранить продукты, понадобится холодное копчение. Это означает, что нужна отдельная коптильная камера с достаточно низкой температурой, что реализуется трех- или двухбалонными агрегатами.

Если блюда с ароматом дымка иногда разнообразят повседневное меню — больше подойдет горячее копчение. Конструкция будет состоять из одного или двух баллонов.

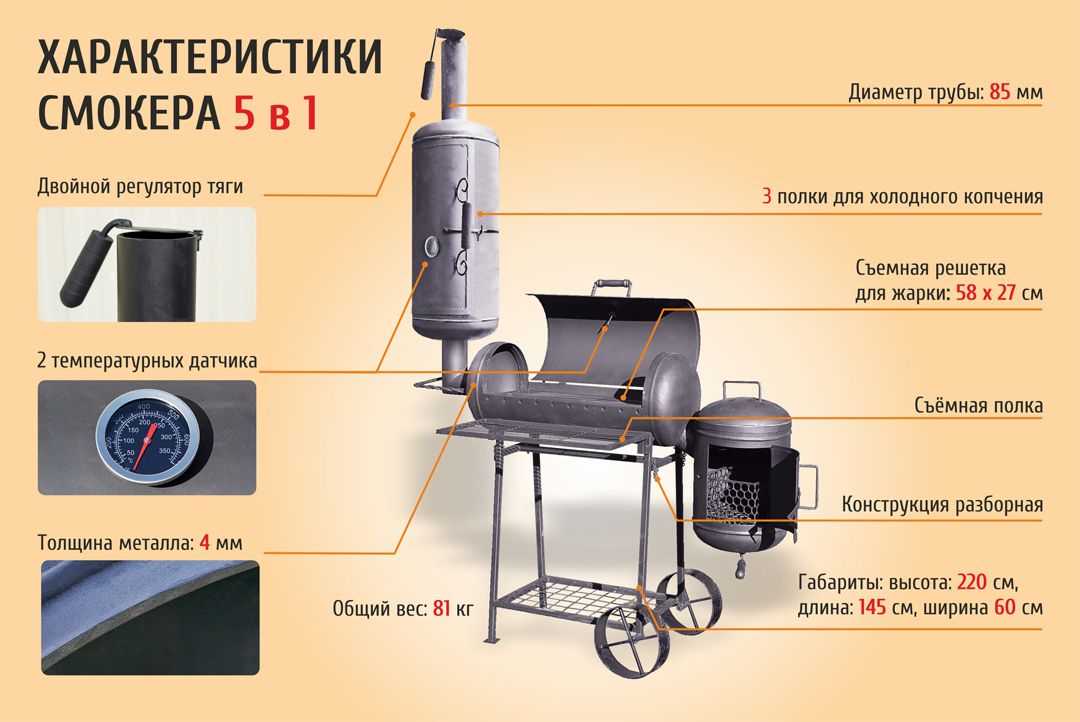

Альтернативные варианты коптилен

Помимо самостоятельного устройства, существует ряд комбинированных приспособлений для копчения.

В таком варианте компактная передвижная коптильня совмещена с мангалом, причем процесс копчения и приготовления блюд на углях может производиться одновременно.

Здесь помимо дровяной печи с выходом дыма в коптильную камеру присутствует тандыр.

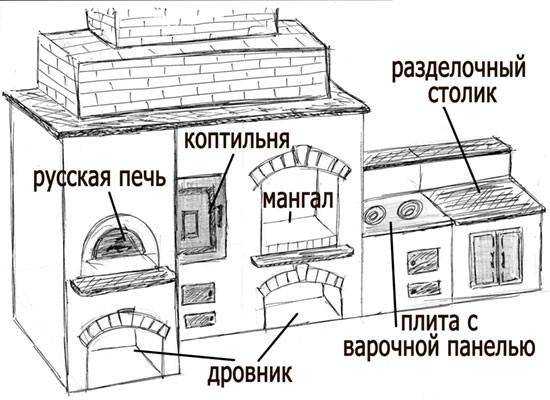

А здесь представлен полноценный комплекс для приготовления практически любой еды – от томленых в русской печи каш и супов до шашлыков и копченой колбасы.

Важно: если изготовление простейшей коптильни требует только сравнительно небольших затрат труда и времени, то сложные комплексные устройства лучше оставить профессионалам

Как добиться неповторимого аромата

Сырье для копчения можно сделать из щепы деревьев разных пород. Профессионалы часто дополнительно применяют вкусовые добавки. Это листья и щепа иных растений, придающие продукции великолепный и уникальный вкус. При копчении рыбы можно добавить ветки плодовых деревьев и кустарников. При нагреве подобная щепа выделяет смолу, которая и влияет на качество копченостей. Рыбка выходит душистой и нежной. Для мяса безупречно подойдет щепка ольхи, которая придаст традиционный вкус и запах. В течение многих лет ценители хорошей кухни стараются разработать собственные уникальные рецепты. Если невозможно определить тип опилок, то их замещают ивой или тополем.

Нужно отметить, что применение такого сырья не придаст копчености вкусного аромата. Для улучшения вкусовых качеств следует добавить больше специй.

Обработка готовых элементов

Если смотреть чертеж коптильни, то можно заметить только составные элементы и их размеры. А ведь мангал и коптильня также должны быть гладкими и окрашенными, чтобы хорошо смотреться на загородном фоне.

К тому же механическая обработка устраняет ржавчину, которая вызывает взрывы во время горения и порчу продуктов питания из-за специфического дыма. Поэтому баллон и остальные части после сборки рекомендуется обработать:

• Дрелью или болгаркой с насадкой-щеткой;
• Жаростойкой краской по металлу (краску обязательно надо наносить на гладкую поверхность в два слоя).

Понятно, что последняя актуальна только для наружного применения. В качестве красящего состава прекрасно зарекомендовала себя продукция Dali и High Heat. Разумеется, для мобильного металлического источника огня рекомендуется выбирать матовую краску черного цвета.

Как сделать коптильню из газового баллона?

Коптильня из газового баллона чертежи

Начинаем сборку самодельной коптильни из газового баллона с формирования проекта установки. В самом начале необходимо найти пригодные чертежи, так как будет трудно всецело собрать их своими силами. Дальше необходимо оглядеть баллон со всех сторон. Ежели он всецело заржавевший снутри, то не годится для коптильни. Отлично будет, если имеется в наличии баллон, в котором присутствует немного газа, так как он наверняка в рабочем состоянии и очень хорошо подойдёт.

Чтобы соорудить механизм для копчения своими руками из баллона, поначалу будет нужно потрудиться над данной емкостью.

Берите газовый баллон, который не поржавел и пребывает в превосходном состоянии. Найти их не проблема. Вместимость баллона должна равняться от 50 л.

Выпустите газ. Пусть газ был всецело использован, и плита уже не функционировала, небольшие остатки там есть. Для этого отвинтите клапан, зафиксируйте баллон вверх дном.

Газ обязан выйти.

На клапан нанесите пену из средства для мытья посуды. Так вы удостоверитесь, что газ всецело вышел. Если пузырьки видны, газ еще не стравился полностью.

Удалив остатки газа, аккуратно помойте баллон чистой водой. В глубине есть различные осадки, частицы газа. Чтобы помыть емкость, отпилите проход. Обязательно мочите инструмент в холодной воде, так как завышенная температура может иметь своим следствием разрыв баллона.

Заполоните емкость водой через шланг. Потрясите ее, слейте воду. Операцию лучше повторить несколько раз, иначе при приготовлении будет распространяться неприятный запах, переходящий на продукты.

Последующий шаг — производство крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить шашлык.

Произведите разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Сохраните место для прикрепления петель крышки. Ни в коем случае не распиливайте боковые кольца баллона.

Теперь установите петли, зашлифуйте все срезанные участки, дабы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.

На внешней стороне дверок установите ручки, которые не будут нагреваться.

Объедините дверцы с баллоном.

Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.

Подставку и ножки можно собрать из сподручных материалов. Часто для коптильни берут старый стол, отрезают фрагмент столешницы.

В случае если вы желаете получить более элегантную установку своими руками, соберите столик из металлических профилей, новой столешницы.

Коптильня должна твердо опираться, не пошатываться при копчении.

Трудно вообразить себе коптильню или сочетанную коптильню-мангал без дымохода и топки. Здесь прослеживается главное отличие между холодным и горячим методом копчения.

• Дымоход объединяется особым железным коленом-трубой через удаленную горловину. Высота дымохода находится в зависимости от габаритов конструкции, но лучше делать его выше своего роста. Таким образом тяга окажется эффективнее, и вы не будете мучиться от идущего в глаза дыма при приготовлении продуктов;
• Непременно учтите заслонку на трубе, которая даст возможность проверять количество выходного дыма;
• Ежели говорить про топку, то ее можно сварить из листов металла толщиной 4 мм, или брать газовый баллон маленького размера;
• Коптильню и топку объединяют с противолежащей от горловины стороной, где в свою очередь проделывается отверстие. Оно дает возможность соединить установку и гарантировать приток дыма из топки;
• Между топкой и коптильней ставится колосник, иначе открытый огонь не даст возможность должным образом приготовить продукты;

• Длина трубы от коптильни до топки конкретно влияет на то, какой тип копчения вы получите. Кое-кто мастерит своими руками 2 съемные системы. По принципу конструктора, они обмениваются местами, если хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
• Удаленная на некоторое количество метров от коптильни топка даст возможность готовить продукты методом холодного копчения. При поступлении дыма по трубе, он будет охлаждаться до 20-25 град;
• Снизу коптильни поставьте лист металла, обверните его в крепкую фольгу. Эта система даст возможность собирать жир. Сменять фольгу рекомендовано после каждого приготовления, чтобы негодный жир не попортил вкус новой партии вкусняшек;
• В случае если коптильня неподвижная, есть смысл в дополнение к этому сконструировать столик, где вы сможете подготавливать продукты к процедуре копчения.

Сборка и сварка узлов

Для придания жесткости коптильню из баллона необходимо укрепить ребрами жесткости. Для этого к внутренней поверхности приваривают металлические уголки. Процедура сборки выполняется в следующей последовательности:

1. Коптильню ставят на подставку или к ней приваривают ножки.
2. Топка соединена вместе с коптильной камерой.
3. Дымоход подключен.

После сварки всех элементов конструкции проверяется тяга. Если машина не работает должным образом, проверьте правильность сборки.

Подставка для коптильни

Если агрегат стационарный, безопаснее соорудить подставку. Для этого используются металлические уголки. Они привариваются к цилиндру перпендикулярно. Чтобы конструкция была более устойчивой, профиль внизу усилен дополнительными металлическими уголками.Качество швов контролируется, так как курильщик должен выдерживать большой вес. Преимущество фиксированной конструкции в том, что на подставке можно соорудить дополнительные полки для дров и кухонных принадлежностей.

Изготовление и сварка ножек

Если коптильня из газового баллона своими руками собирается как переносная конструкция, рационально сделать съемные ножки.

Для этого в нижней части емкости просверливаются отверстия и на ножки привариваются гайки.

Изготовление дымохода и топки

В некоторых случаях возможно разжечь огонь прямо в корпусе коптильни. Практичнее соорудить отдельную топку, так как в этом случае можно будет использовать агрегат как для холодного, так и для горячего копчения. Для изготовления духовки понадобится еще один баллон меньшей емкости.Очаг делается по следующему принципу:

1. В цилиндре 2 отверстия: под вентилятор и для заправки топлива.
2. Внутри между очагом и вентилятором закреплена решетка, предотвращающая попадание огня в камеру.
3. Независимо от вида дыма, необходимо построить дымоход. В случае горячего копчения он может быть непродолжительным. Для холодного приготовления берут более длинную трубку, чтобы дым лучше охладился.

Чтобы конструкция трансформировалась, соединение дымохода между камерой и топкой должно быть съемным, чтобы можно было использовать агрегат для холодного и горячего копчения.

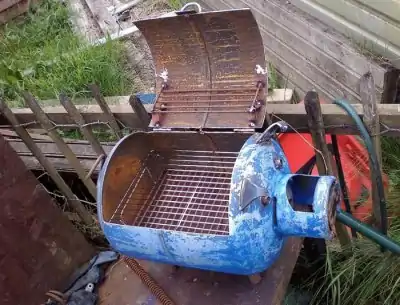

Установка решетки и поддона

В коптильню установлена ​​решетка для продуктов и поддон для сбора жира. Готовые устройства можно использовать как решетку:

• грили с ножками для микроволновок или духовок;
• улучшенные приспособления из форм для пельменей и др.

Если диаметр готовых решеток не подходит для коптильни, подставку для еды лучше соорудить самостоятельно. Для этого используются металлические прутья. Если внутрь коптильни положить трубку, то с помощью крючков можно легко подвесить куриные или рыбные тушки.

Внизу камеры с продуктами установлен съемный металлический поддон для сбора жира с краями, чтобы скопившаяся жидкость не перетекла в емкость и не испортила вкус продуктов. Для облегчения очистки накрывайте сковороду пищевой пленкой перед каждым приготовлением.

Покраска и декорирование готовой конструкции

Правильный подход к отделке готовой конструкции позволит превратить коптильню в неповторимый элемент экстерьера. Придать оригинальности помогут кованые детали: ножки, ручки. Для удобства перемещения устройства по территории смонтированы колеса. Установка дополнительных столешниц и подставок для продуктов, дров и посуды ускорит и упростит процесс приготовления.Для бензобака, который долгое время находился в эксплуатации, важна покраска. Это не только сделает внешний вид привлекательным, но и продлит жизнь конструкции. С помощью термостойкой краски удастся скрыть сварные швы, защитить поверхность от коррозии и высоких температур. Для покраски выбираются термостойкие краски и лаки. Ограничений по цвету нет, но практичнее использовать черную краску. Хорошо скрывает следы пригорания и копоти.

Что потребуется из материалов и инструментов

Для изготовления металлической коптильни понадобятся следующие материалы, кроме собственно 50-литрового баллона (стандартный объём для газовых баллонов):

• труба или гофрированный шланг для дымохода;
• листы металла толщиной не менее 3 мм;
• дверные петли;
• строительный уголок;
• арматура для изготовления решётки или прутьев для подвешивания продуктов;
• деревянные ручки.

Для ручек желательно использовать древесину плотных пород (подойдёт и берёза).

Поскольку работать придётся преимущественно с металлом, потребуется и соответствующий набор инструментов и оборудования: болгарка, дрель, сварочный аппарат, ножовка по металлу.

Какие баллоны можно использовать

Для изготовления коптильни можно взять кислородный, пропановый баллон, баллон из-под фреона, чаще всего в ход идёт бытовой газовый баллон АГ-50, имеющий достаточно толстые стены, чтобы выдерживать высокую температуру, не прогорая. Такое толстостенное изделие будет лучше удерживать тепло, а его обтекаемая форма идеальная для прохождения дыма и обволакивания им готовящихся продуктов. Кроме того, этот тяжёлый баллон будет устойчивым к опрокидыванию.

Как подготовить баллоны

Одно из основных требований – отсутствие следов коррозии

Для любого баллона важно удалить из него остатки газа, а также конденсата

Заниматься этой процедурой рекомендуется в сухую погоду, открутив вентиль до упора и перевернув баллон несколько раз. Проверка отсутствия газа внутри осуществляется смазыванием вентиля концентрированным мыльным раствором. Если пузыри не появляются, можно приступать к следующему подготовительному этапу.

Нам понадобится ножовка по металлу, с помощью которой срезается горловина баллона. Использовать болгарку на этом этапе не рекомендуется из-за искр, которые могут привести к воспламенению остатков газа. Во время отрезания горловины желательно также по мере нагревания кромки поливать её водой для охлаждения.

Теперь, когда получен нормальный доступ к внутренней части баллона, его можно промыть проточной водой, что поможет полностью избавиться и от остатков газа, и от его запаха (в случае пропанового ГБ). В последнем случае рекомендуется добавить в воду немного нашатырного спирта, залить жидкостью баллон и оставить его на полчаса-час, после чего всё слить и промыть ёмкость проточной водой.

Теперь можно приступать к изготовлению коптильни для дачи из фреонового или кислородного баллона своими руками.

Чем покрасить?

Поверхность мангала, который изготовлен из старого баллона, можно покрыть с помощью нескольких материалов. Для данных целей применяется:

• Кремнийорганическая эмаль с хорошими показателями термостойкости. Данное покрытие способно выдержать температурный режим до 600 градусов.
• Порошковая термокраска. Такой вариант не допускается для домашнего применения, так как ему требуется обжиг в печи под высокими температурами.
• Также можно воспользоваться оксидированием. Он является хорошим вариантом для антикоррозийной обработки мангала.

Также существует народный способ, который надолго защитит мангал от ржавчины. В первую очередь следует произвести обработку корпуса емкости 5% раствором серной кислоты. Затем прокипятите его в растворе хозяйственного мыла высокой концентрации. После этого в течение 30 минут следует варить изделие в едком натрии.

Обработка мангала считается обязательным мероприятием, так как железо может окисляться и ржаветь. Данные мероприятия способствуют продлению срока службы конструкции. Выполняя окрашивание своего сооружения, следите за тем, чтобы используемый материал соответствовал заявленным выше качествам.

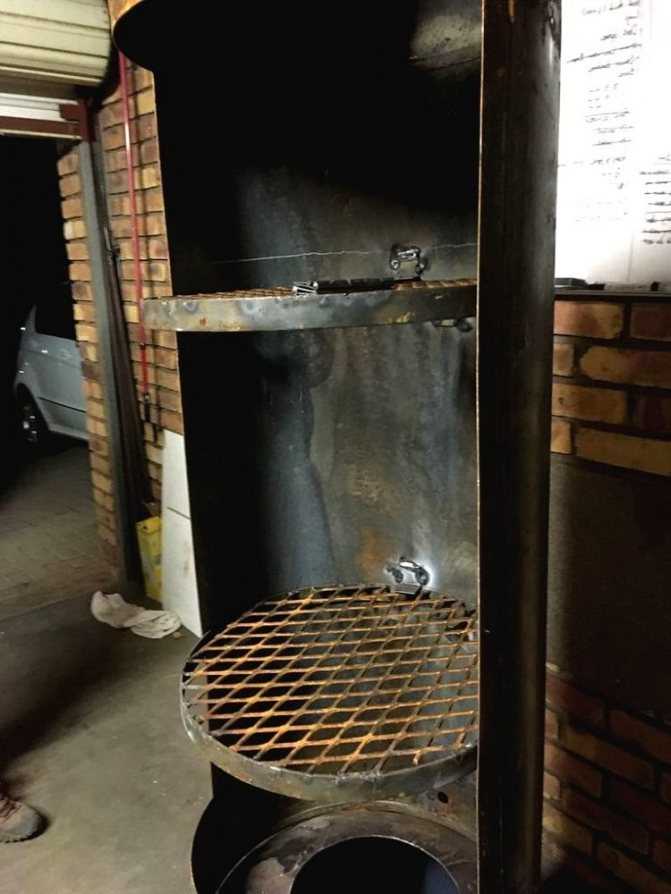

Вертикальная коптильня из баллона

В предыдущих вариантах баллон для коптильного отделения располагался горизонтально. Такой способ, наряду с достоинствами, имеет и недостатки: он занимает много места и не позволяет коптить много продуктов в подвешенном состоянии, особенно длинных. Вертикально расположенный баллон позволяет решить обе проблемы.

В случае с пропановым баллоном последовательность действий следующая:

• откручиваем вентиль и выставляем ёмкость на свежем воздухе на несколько дней, чтобы газ окончательно вышел из баллона;
• закрепляем проделанное, наполнив баллон водой, предварительно выкрутив вентиль;
• убедившись, что пропана уже нет, можно приступать к отрезанию горловины – образовавшееся отверстие будет служить для установки дымохода. Резать можно кольцевой пилой, электролобзиком, плазменным резаком, – любым доступным способом, включая ножовку по металлу;

• теперь нужно разметить на поверхности баллона прямоугольник и вырезать дверцу. Поскольку поверхность криволинейная, то для того, чтобы разметка была правильной, используем изогнутую металлическую ленту;

• резку осуществляем болгаркой, зачистив кромку шлифмашинкой;
• дымоход необходимо оснастить регулятором тяги, для чего из листового металла вырезают две пластины нужной формы с треугольными разрезами. Первую пластину прикрепляют сверху к дымоходу, установив над ней козырёк, вторую устанавливают на дверце коптильни, она будет служить для регулировки тяги воздуха;
• приваривают петли, устанавливают дверцу на петли;
• чтобы она плотно прилегала к корпусу, по краям дверцы приваривают стальную полоску шириной 30 мм;
• приваривают или прикручивают к дверце ручку, желательно, чтобы она имела втулку из плотного дерева или керамики, чтобы не обжечься;
• для установки решёток к стенкам приваривают уголки, изготавливают из арматуры или прутков сами решётки, они должны выдерживать вес заложенных продуктов и не прогибаться;
• снизу привариваем ножки. Вертикальная коптильня менее устойчива, поэтому их приваривают под углом, чтобы они надёжно удерживали всю конструкцию;
• в нижней части коптильни нужно установить поддон для сбора жира, но он не должен мешать дыму проникать вверх;
• завершающий этап – покраска коптильни, предварительно корпус нужно будет отшлифовать, зашкурить и обезжирить.

Такая вертикальная конструкция позволит коптить продукты в два-три яруса, при этом можно одновременно готовить и мясо, и рыбу, и овощи. Словом, очень удобная вещь, занимающая в два раза меньше места.

2 в 1: коптильня из двух газовых баллонов

Если немного усовершенствовать конструкцию, то можно получить и коптильню, и гриль в одном устройстве. Правда, для этого также понадобятся два баллона, но зато вам не придётся покупать или изготавливать гриль отдельно.

Приводим пошаговую инструкцию:

• основной 50-литровый бытовой баллон готовят по предыдущему сценарию;
• после отрезания горловины можно приступать к разметке крышки, входного и выходного отверстий;
• крышку, в отличие от предыдущих конструкций, делают намного больше, использовав для неё по высоте почти половину баллона, а по ширине – от утолщённого кольца в нижней части до начала сужения горловины баллона;
• необходимо также предусмотреть посадочные поверхности для установки шампуров, для этого в бортах ровно посередине (то есть чуть ниже крышки) вырезают сквозные прорези;
• там, где была горловина, устанавливают дымоход, отверстие для которого должно быть круглым;
• дымогенератор делают из другого баллона, желательно меньшего размера или из стандартного, обрезав его до длины 50 см;
• к нижней части приваривают дно, желательно от этого же баллона или из металла такой же или большей толщины;
• вверху вырезают отверстие для соединения с коптильней-мангалом;
• здесь тоже нужна дверца, чтобы закладывать щепу или угли, для щепы необходимо установить решётку с мелкими ячейками;
• ножки делаются из металлических трубок или профиля в виде козлов, можно также в качестве подставки использовать кирпичи, выложив из них кладку нужной высоты;
• дымоход изготавливают из тонкостенной трубы, можно использовать и гофрированную;
• коптильное отделение также устанавливают на ножки, соединяют её с дымогенератором.

Осталось только проверить тягу, и если всё хорошо, можно приступать к полевым испытаниям.

Самостоятельно изготовленная коптильня позволит вам сэкономить немало средств, и если хорошо постараться, то и качество такого аппарата будет ничуть не хуже, что позволит готовить самые разные копченые деликатесы, радуя ими близких и друзей.

Виды и назначение коптильни

Все виды коптилен можно классифицировать по нескольким критериям.

В зависимости от способа изготовления и температуры копчения:

Коптильня для холодного копчения

Отличительной чертой такой коптильни является достаточно длинный дымоход вытянутой формы. Именно дымоход обеспечивает дымовым газам 100%-е выгорание.

Также в модель коптильни холодного копчения входит топка и сама коптильная камера. При копчении продуктов таким способом, все вредные и токсичные вещества от продуктов сгорания остаются на стенке дымохода, а еда отдает легким дымком, с ароматом от вида древесины, которая использовалась для копчения.

Минусом холодного копчения является длительный процесс приготовления — он может занять от 3-х до 7-ми дней. Однако и продукция, приготовленная в коптильне холодного копчения может храниться до 4-х месяцев, что есть однозначным плюсом.

Коптильня для горячего копчения

Такая коптильня имеет свои инженерные особенности, поскольку технология горячего копчения предусматривает использование особых видов щепок, а не дров. Поэтому топочное отделение находится под коптильной камерой.

Коптильная камера должна быть герметичной, чтобы помещенные в нее продукты могли равномерно нагреваться.

А вот временные затраты на копчение сравнимы с запеканием в духовке. И готовый продукт можно получить за 30-60 минут. Тут все будет зависеть от вида и веса продукта, поскольку рыба требует меньше времени на приготовление, чем птица. Однако и срок хранения продуктов горячего копчения составляет всего несколько дней.

Коптильня универсальная

Кроме специальных коптилен для горячего и холодного копчения можно выделить и коптильни универсальные. Такие коптильни являются усредненным вариантом между двумя описанными, и позволяют готовить продукты двумя способами.

Таким образом, при выборе коптильни, стоит обратить внимание на плюсы и минусы каждого вида: так коптильни для холодного копчения являются громоздкими, но приготовленные в них продукты дольше хранятся и обладают более ярким вкусом; в то время как коптильни для горячего копчения миниатюрны, и приготовление продуктов занимает немного времени. Любой вид коптильни подходит для приготовления колбас, различного вида мяса, птицы, сала, бекона и рыбы

Вкусовые качества продукта будут отличаться в зависимости от выбранного способа копчения

Любой вид коптильни подходит для приготовления колбас, различного вида мяса, птицы, сала, бекона и рыбы. Вкусовые качества продукта будут отличаться в зависимости от выбранного способа копчения.

По виду мобильности коптильни можно разделить на:

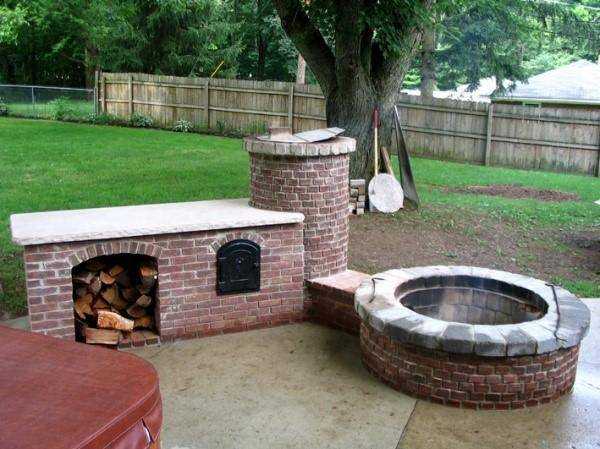

• стационарные коптильни, которые устанавливаются в одном месте и могут быть использованы для достаточно большого объема продуктов;
• переносные мини-коптильни, представляющие собой небольшой ящичек, который плотно закрывается крышкой. Предусмотрены такие коптильни для походов и отдыха на природе.
