Приспособления для фрезера своими руками: стол, шипорезка, копировальная втулка, направляющие

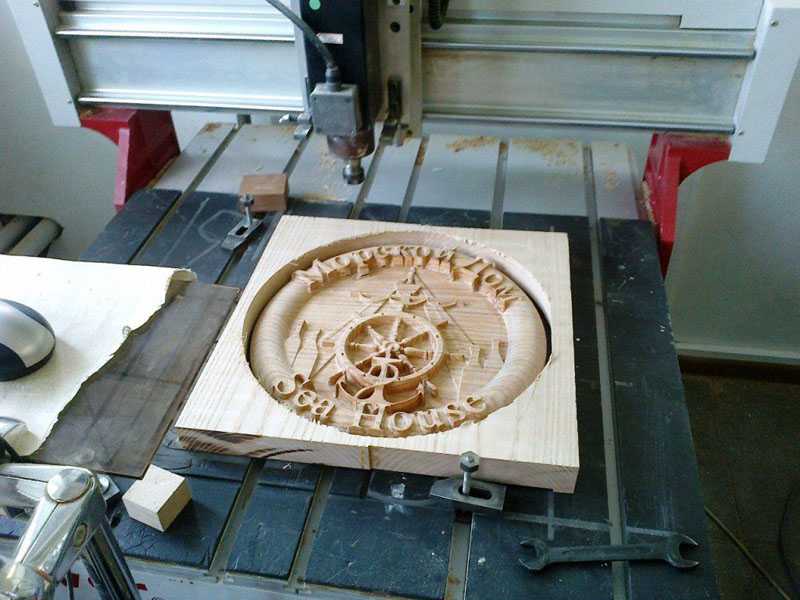

Фрезерный станок с ЧПУ по дереву своими руками – общее руководство

С помощью спецсистемы приводов, фреза перемещается вертикально и горизонтально в пределах рабочей зоны. Точность перемещения обеспечивается использованием шаговых двигателей. Каждое действие управляется электроникой и специализированным ПО.

Чтобы изготовить фрезер с ЧПУ по древесине самостоятельно, требуются определённые навыки ФОТО: stanokgid.ru

Чтобы сделать подобный станок, требуется воспользоваться некоторыми рекомендациями:

для снижения нагрузок на опорную часть и шпиндель необходимо использовать качественный, хорошо заточенный инструмент с оптимальной скоростью работы;
не всегда требуется покупать мощные шаговые электродвигатели. В данной ситуации они будут преодолевать относительно небольшое трение во время перемещения по направляющим. Чтобы уменьшить сопротивление, требуется соответствующая смазка;
чтобы получить хорошую точность, подойдут шаговые электродвигатели с единичным шагом в 1,6º. Требуется надлежащим образом подобрать необходимую пару винтов;
используя зубчатый ремень, добиться точности более 0,3−0,4 мм на длине 65−75 см крайне трудно. Винтовой привод легко решит данную проблему;
оптимально использовать подшипники скольжения.

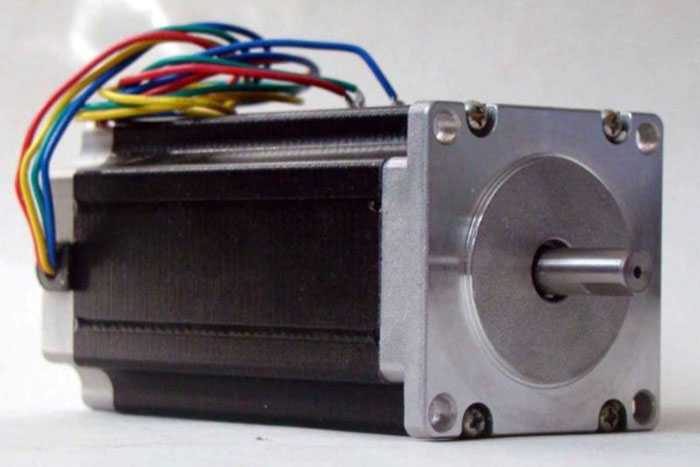

Шаговые двигатели ФОТО: vseochpu.ru

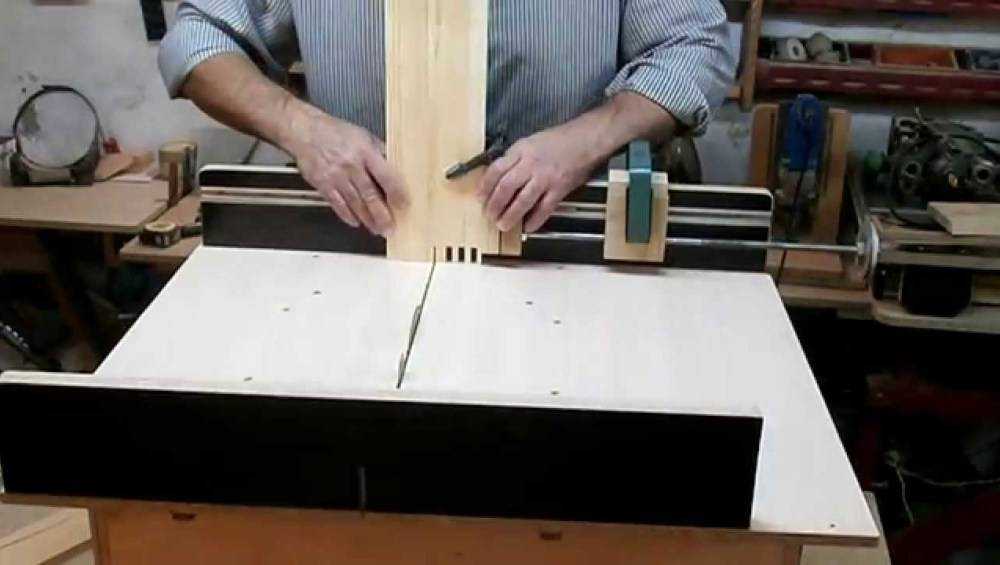

Фрезерный стол с подвижной площадкой

Предлагаем взять на вооружение самодельную конструкцию автора YouTube-канала DIY Tools.

В отличие от предыдущей конструкции здесь предусмотрена подвижная платформа, облегчающая фрезеровку конечных частей заготовок.

Необходимые материалы:

доски;
листовой металл;
саморезы;
лист фанеры;
направляющие круглого сечения.

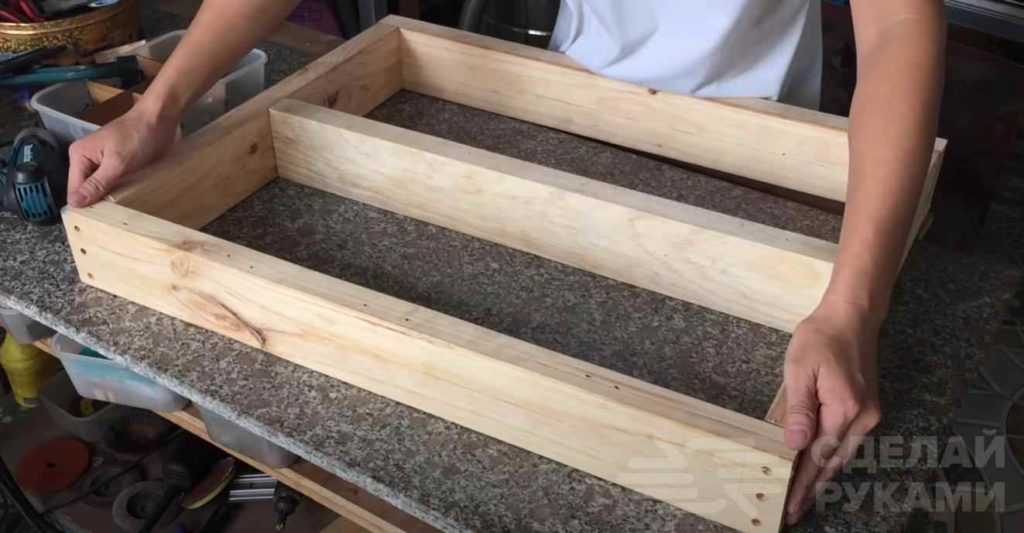

Сначала нужно сделать основу для столешницы. Нарезаем доски по размеру, после чего склеиваем их между собой, как показано на фото ниже.

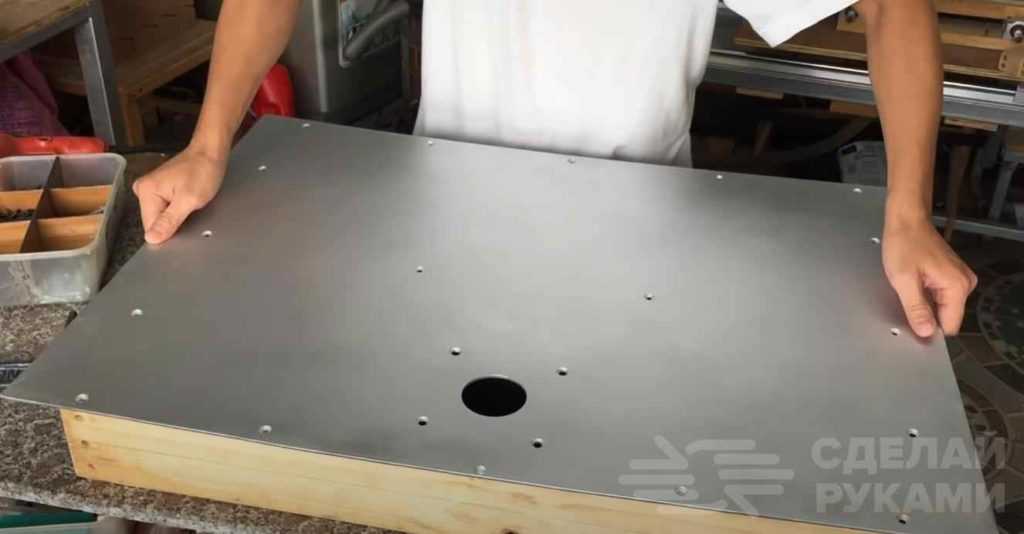

Далее вырезаем столешницу из шпона. Крепим его к ранее сделанному основанию саморезами.

Обратите внимание: рабочая поверхность фрезерного стола должна быть как можно более плоской и гладкой, поэтому лучшим выбором будет листовой металл. Также подойдет ДСП или ламинированная фанера

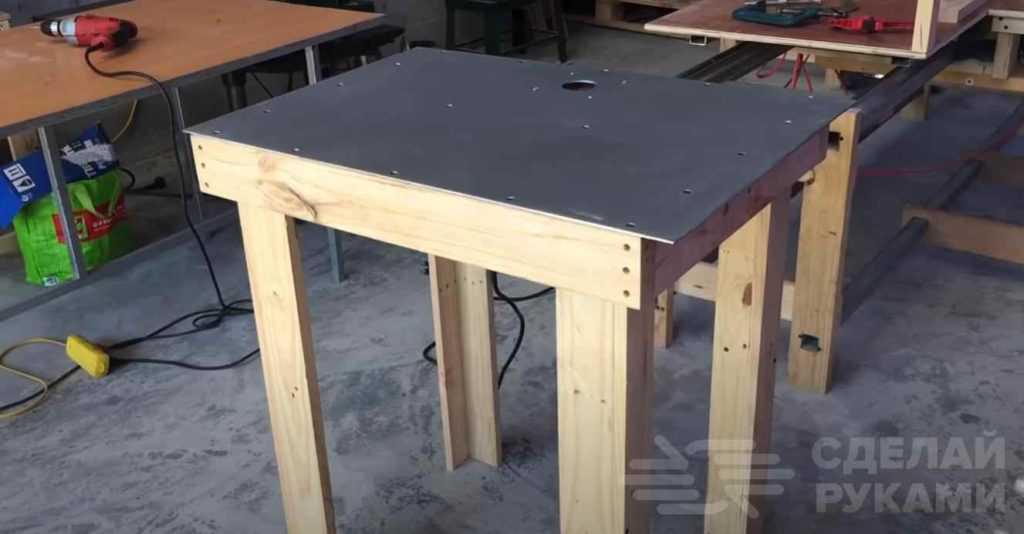

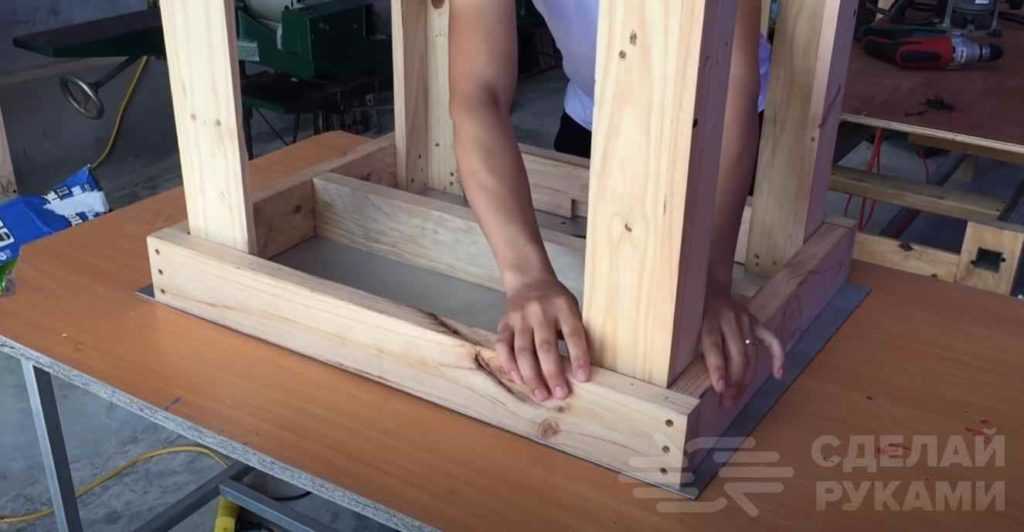

Делаем ножки и крепим их по углам основания саморезами.

В качестве опорных ножек можно использовать деревянные брусья или обычные доски. Для этого берем две доски и соединяем их перпендикулярно друг другу, и получается ножка. По такому же принципу делаем остальные три ножки.

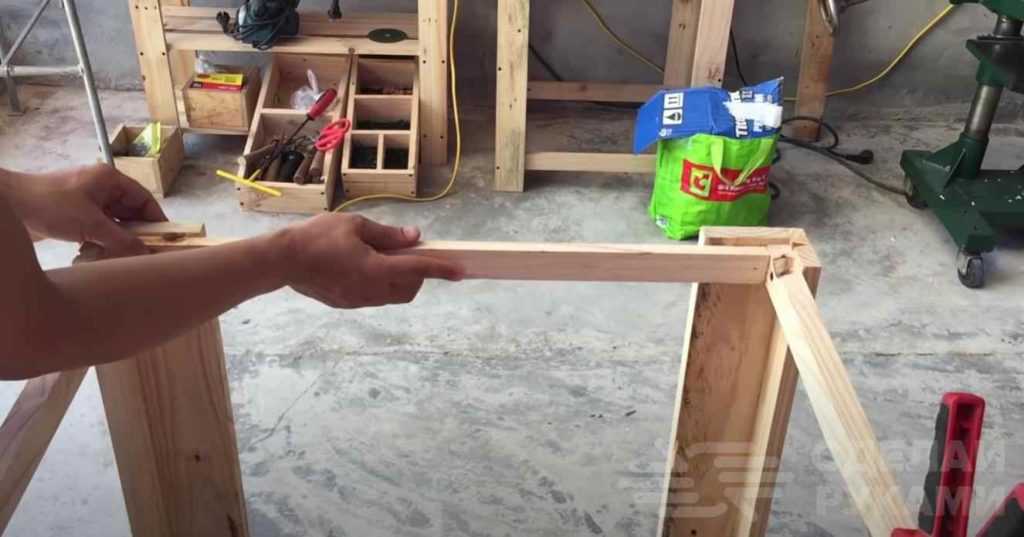

Для устойчивости и жесткости собранной конструкции на низ ножек кладем деревянные планки, делаем обвязку.

На последнем этапе осталось только подчеркнуть пробелы.

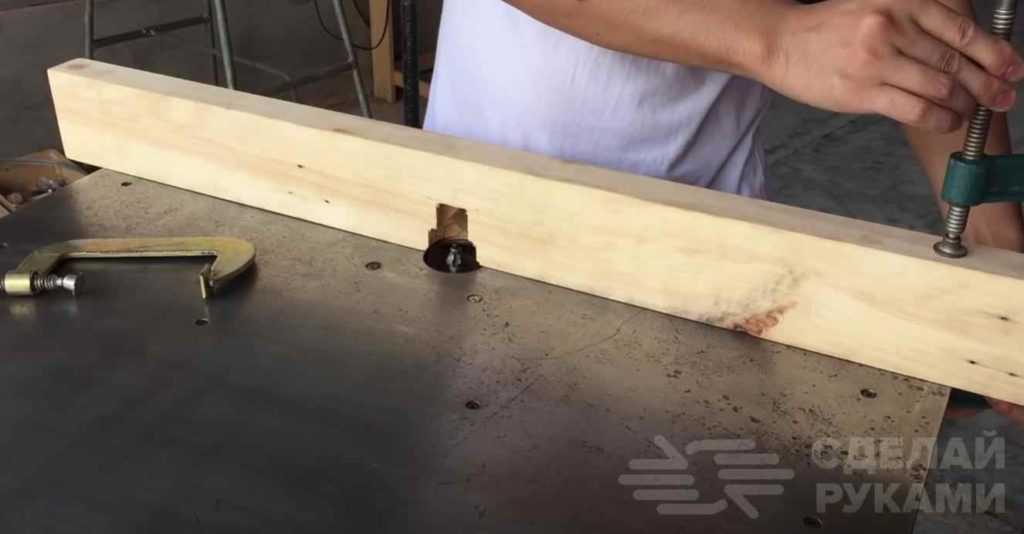

Отрежьте доску нужной длины. Вырежьте отверстие в центре для резака. Упор крепится к рабочей поверхности струбцинами.

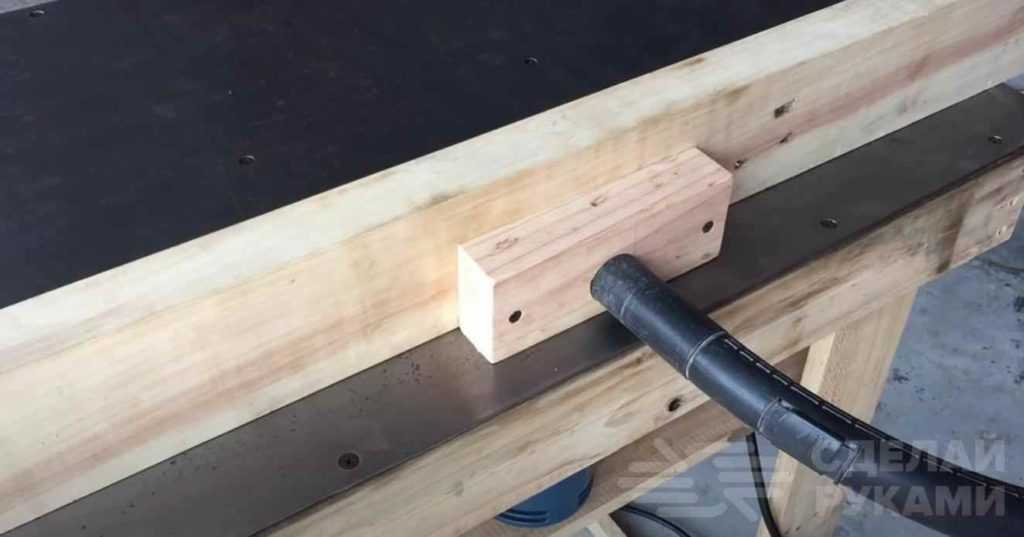

Важным моментом является возможность удаления пыли. С обратной стороны упора крепим дощечку с отверстием, в которое вставляем шланг от строительного пылесоса.

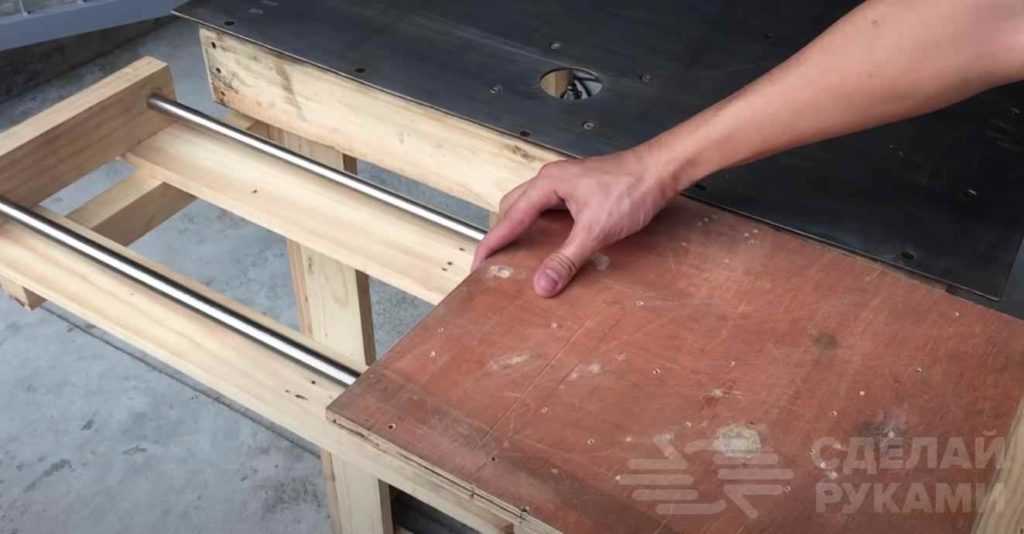

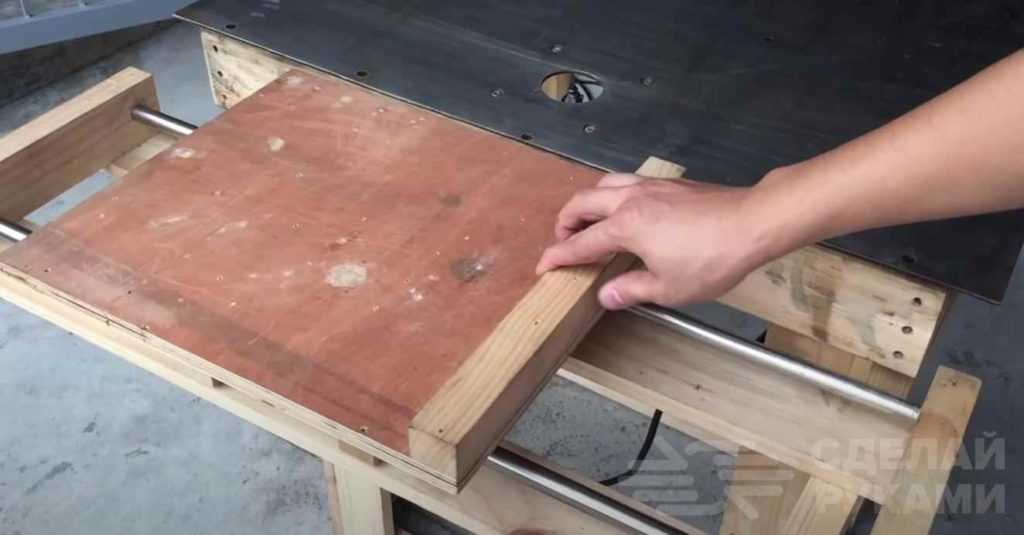

Две доски соединяются под основанием. На них размещается подвижная платформа, которая перемещается по двум направляющим. К границе участка нужно прикрутить стопор для заготовок.

Эта конструкция имеет множество преимуществ:

Во-первых, его производство абсолютно недорого. Доски есть у многих в мастерской, и лист металла будет стоить в разы дешевле заводского станка.
Во-вторых, для изготовления самоделки совсем не обязательно использовать сварочный аппарат или токарный станок. Все, что вам нужно, это болгарка и дрель.

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

Гаечный ключ.
Электрическая дрель.
Сверла на 0.4 и 0.8 см.
Перьевое или корончатое сверло.
Электрический лобзик.
Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Техника безопасности

При установке фрезерного стола надо обеспечить заземление оборудованию и розетке, в которую оно включается. Ток должен соответствовать указанному в паспорте. Перед работой следует подключить пылесос. Он не только убирает стружку из зоны реза и делает обработку чище, но и очищает воздух от вредных для человека частиц древесины, пыли, смолы. При установке и смене инструмента шпиндель должен быть заблокирован. Использовать фрезы с диаметром хвостовика, соответствующего цангам из комплекта фрезера.

Каждый мастер изготавливает фрезерный стол под себя, изобретая свою конструкцию или переделывая чертежи других. Чем больше работы будет выполняться на устройстве, тем прочнее и надежнее, должно быть основание. Любителям порядка, у которых все лежит на строго определенном месте, стоит сделать станок из письменного стола или самому изготовить основание и тумбы с ящиками. В мастерской с большим объемом столярных работ подойдет комбинированное приспособление с дополнительным местом под лобзик и дисковую пилу. Для тех, кто периодически изготавливает поделки для дома, подойдет переносной столик, который всегда можно поставить за несколько минут и прикрутить к нему фрезер.

Как настраивать фрезер для работы с фрезами различных диаметров

Если речь идет о тонкой фрезе, то следует использовать головку точной настройки, о которой мы писали выше.

Если используются фрезы большого диаметра более 10 мм, то можно пользоваться револьверным упором. Как же это делается? Рассмотрим это на конкретном примере. Допустим, диаметр используемой фрезы составляет 16 мм, а итоговая глубина фрезерования должна составить 14 мм. Производятся следующие операции:

Фрезер выставляем на нулевую отметку.
Опускаем штифт до касания с револьверным упором.
Выставляем какую-то целую величину.
Если имеется небольшой люфт над упором, то следует немного поджать с помощью винта тонкой настройки и зафиксировать.
Разблокируем шкалу грубой настройки и поднимаем ее на 14 мм.

Таким образом, зазор между штифтом и револьверным упором увеличивается на нужные нам 14 мм. И если мы опустим фрезер, то фреза выступить за пределы его подошвы на 14 мм.

Вполне понятно, что такую большую величину профрезеровать за один проход невозможно. Поэтому следует воспользоваться возможностями револьверного упора, который позволяет регулировать глубину погружения с шагом 3 мм. На упоре имеются ступеньки, которые дают возможность постепенно, проход за проходом, выставлять все большую глубину погружения. Дополнительной точности можно добиться, используя винт точной подстройки.

Плюсы и минусы самоделки в сравнении с заводским исполнением

Как и каждый агрегат, самодельный станок имеет свои преимущества и недостатки. Основным из них является стоимость, которая в сравнении с заводским исполнением ниже в несколько раз. Кроме того, к достоинствам самодельного станка можно отнести:

различные варианты изготовления. Каждый из мастеров может подобрать необходимый чертеж и сделать такой станок, который будет полностью удовлетворять его требованиям;
экономия электроэнергии. Самодельные станки, как правило, комплектуются небольшими электромоторами малой мощности, что позволяет значительно снизить расход электроэнергии.

К недостаткам можно отнести более низкую, в сравнении заводскими, точность настройки глубины фрезерования.

Виды используемых фрез

Для разнообразных задач используется большое количество
типов фрез. В соответствии с типом конструкции различаются следующие варианты:

Сборные фрезы являются наиболее распространённым вариантом. Их особенность связана с процессом изготовления. Сначала делают болванку для основания. А затем к ней приваривают режущую часть хвостовика. Место соединения является слабым местом при эксплуатации таких фрез. Такая разновидность используется на дешёвых моделях фрезеров.
Использование сменных фрез более надёжно по сравнению со сборными. В этом случае режущие части крепят к основанию одним или несколькими винтами. Их достоинством является возможность легко заменить режущую часть. Эта особенность облегчает процедуру заточки хвостовика. Они более дороги, но отличаются большим сроком эксплуатации.
Монолитные фрезы изготавливают путём обработки болванки. Они отличаются высокой прочностью. Однако их основной недостаток в том, что заточка постепенно изменяет геометрию кромки.
Наборные фрезы. Болванка, которая в них используется, играет роль оси. На неё насаживаются режущие части, которые могут отделяться друг от друга шайбами. Изменяя набор используемых режущих частей можно подобрать фрезы для различных конфигураций кромок. Эта разновидность обычно используется профессиональными столярами.

Виды фрез по конструктивному исполнению

Материал
для изготовления фрез

При выборе фрез нужно учитывать то, из какого материала
они сделаны. Наиболее часто используются следующие:

Высокоскоростная сталь (HSS, High Speed Steel) хорошо подходит для работы с мягкими сортами дерева. Фрезы предназначены для высокоскоростной обработки. Если применяются при обработке твёрдого материала, могут быстро затупиться.
Для твёрдых пород предназначены фрезы с твердосплавными напайками или полностью изготовленные из твёрдосплавной заготовки. Их обозначают как HM. Режущий край делают в таких случаях из карбида вольфрама.

Наиболее эффективным будет использовать для работы
наиболее подходящие типы фрез.

Основные принципы конструирования

После того, как мастер примерно определился со схемой модели, необходимо выполнить чертеж фрезерного стола. При этом последовательность действий такая:

выбор места для установки – от этого будут зависеть размеры;
определение схемы и примерных габаритов частей устройства – длина/ширина столешницы, размеры вставной пластины, высота столешницы (соответственно высота опор с учетом или без учета колесиков или регулируемых ножек), расположение ящиков/полок, выключателя (если он есть), направляющих;
подобрать подходящие материалы – их толщину и свойства;
скомпоновать будущее рабочее место;
выбрать места крепежа пластины, направляющих, опор, учитывая требования прочности, удобства работы и непосредственного изготовления стола под фрезер своими руками.

Важно: если в качестве базы используется уже готовый стол, необходимо ориентироваться на его габариты и возможность их исправления для удобства фрезерования. Ниже приведено несколько вариантов чертежей фрезерного стола

Ниже приведено несколько вариантов чертежей фрезерного стола.

Настольный вариант, для компактного фрезера. Хотя при удлинении боковых опор вполне может стать стационарным рабочим местом.

Фрезерный стол с самодельным лифтом для верхнего закрепления инструмента и возможности его подъема на заданную высоту. Здесь вместо привычной прямоугольной пластины использовано кольцо, врезанное в столешницу – она защищает панель от случайных повреждений.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Фото ручного фрезера своими руками

Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео)
Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)
Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

Ремонт МТЗ своими руками: разборка, ремонт, восстановление, регулировка и сборка минских тракторов (105 фото)
Измельчитель веток своими руками: проекты, инструкция как сделать и советы из чего изготовить самодельный измельчитель (135 фото)
Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

Помогите сайту, сделайте репост

Пошаговая инструкция по установке фрезы

Стол для ручного фрезера.

В первую очередь фрезу нужно установить на требуемую глубину. Делается это в следующем порядке:

Выберите фрезу для создания нужного вам отверстия в древесине.
Вставьте в патрон хвостовик выбранного изделия таким образом, чтобы погружение было не больше 20 мм.
Поверните патрон до щелчка и затяните его гайку ключом.
Для установки фрезера на требуемую глубину используйте специальное приспособление под названием подвижный ограничитель установки глубины.
Установите ручку точной настройки в положение между минусом и плюсом.

Прежде чем приступать к обработке готового изделия, обязательно проверьте, насколько глубоко фреза будет входить на готовом образце. Если вхождение будет не таким, как нужно, вы сможете самостоятельно установить требуемую глубину при помощи предназначенной для этого ручки.

Как сделать монтажную пластину

Монтажная пластина обязательно шире диаметра фрезы, если предвидится работа с несколькими режущими насадками. Выгоднее или же бюджетнее сформировать этот элемент из березовой фанеры на 20 мм.

Но практичнее работать на самодельном станке с литым поликарбонатом в качестве монтажной пластины. Суть работы такая:

Снимают с электроинструмента подошву, предварительно положив пластину для монтажа «лицом» вверх.
Временно соединяют пластину и подошву при помощи двухстороннего скотча.
Подбирают сверла под диаметр заводских креплений, засверливают на пластине правильные для крепления отверстия.
Дальше соединяют самодельную пластину с фрезером, устанавливают на стол для подгонки.
В цангу ставят сверло на 8 мм, опускают двигатель. Нужно сверлом коснуться пластины, отметить центр.
Далее по отметке делают отверстие нужного диаметра.

Как сделать самодельный лифт для фрезера

Кроме приведенного выше варианта, направляющую можно сделать и другими способами. Наиболее распространенными из них являются:

при помощи домкрата. Несмотря на свою громоздкость, такой способ обеспечивает точность настройки глубины фрезерования. Кроме того, домкрат можно оснастить электроприводом;
с приводом от резьбовой шпильки. Является наиболее простым и наименее трудоемким вариантом. Однако для настройки необходимо постоянно держать под рукой шестигранник или отвертку для регулировки уровня фрезерования;
с цепной передачей. Сложный, но весьма эффективный подъемник для фрезера. Кроме цепи и приводных звездочек в сборочной схеме присутствуют направляющие шпильки, электромотор и переключатель положения подъема. Несмотря на весьма сложный процесс изготовления, такой лифт обеспечивает наиболее точный процесс настройки.

Как установить в стол пластину для фрезера

Самой ответственной частью конструкции, влияющей на качество работ – является пластина (или подошва) ручного фрезера. Поскольку при установке в стол, она больше не является опорным узлом, необходимо продумать надежное крепление и управляемое перемещение фрезы по вертикали.

Пластина для крепления фрезера

Крепление электроинструмента к пластине вместо стола позволяет легко демонтировать его для обслуживания или смены насадок.

Что необходимо предусмотреть при изготовлении пластины:

ВАЖНО! Все плоскости должны быть на одном уровне, ничего не должно выступать или утапливаться.

Пластина не должна провисать под тяжестью фрезера, это может произойти со временем;
Отверстие должно быть немногим больше диаметра фрезы. Если предполагается работа со сменными насадками – необходимо предусмотреть сменные вкладыши, укладываемые заподлицо с основной пластиной;
Все крепежные винты с потайными головками должны быть на уровне поверхности, утапливание может привести к зацепам обрабатываемой детали;
После сборки вместе с фрезером и крепежом, пластину необходимо отполировать.

Как сделать самодельную фрезу по дереву своими руками

Каждое фрезеровальное устройство по древесине нуждается в особом наборе фрез. В некоторых случаях подбор становится сложной задачей. В такой ситуации можно изготовить фрезы самостоятельно.

Для изготовления собственного фрезерного инструмента зачастую используются обрезки арматуры ФОТО: youtube.com

Стальные прутья также могут подойти. Основной трудностью станет то, что неровное покрытие арматуры требуется снимать на токарных станках.

На режущей части кромки изделия срезают половину диаметра. Меж частей заготовки с различными диаметрами будет сформирован постепенный переход. Затем, с уже обработанных изделий снимают ещё четверть диаметра и обтачивают плавный переход. После фрезе придают форму прямоугольника, для чего отрезают её нижнюю часть.

Фреза, сделанная самостоятельно ФОТО: youtube.com

Статья по теме:

Качественный фрезер по древесине можно купить по доступной цене. Подобная техника подойдёт, чтобы выполнить рабочие операции дома. Однако, когда у пользователя имеются определённые навыки и материалы для собственноручной сборки прибора, то возможно сделать его самому. Самостоятельное создание такого станка по древесине является непростой задачей, тем не менее, полностью решаемой.

Если вам понравилась наша статья, обязательно оцените её. Кроме того, мы всегда рады ответить на ваши вопросы, которые можно оставить в форме обратной связи.

Watch this video on YouTube

Предыдущая Бытовая техникаКак пользоваться нивелиром: типы и особенности использования
Следующая Бытовая техникаКак сделать металлоискатель своими руками: инструкция и принцип работы

Врезка замков и петель

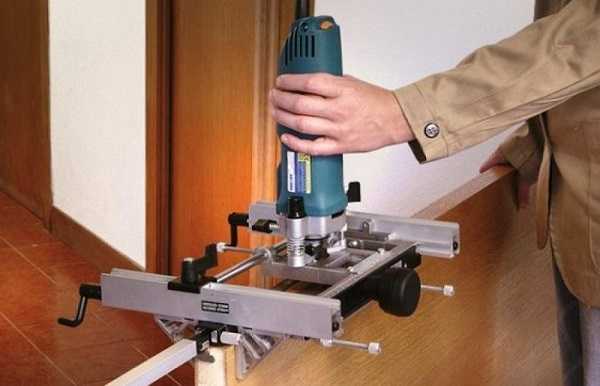

Для врезки петель и замков в деревянную дверь разработано множество специальных приспособлений, на которые устанавливается погружной фрезер.
